Page 49 of 112

Functies van instrumenten en bed ienin gselementen
5-21
5

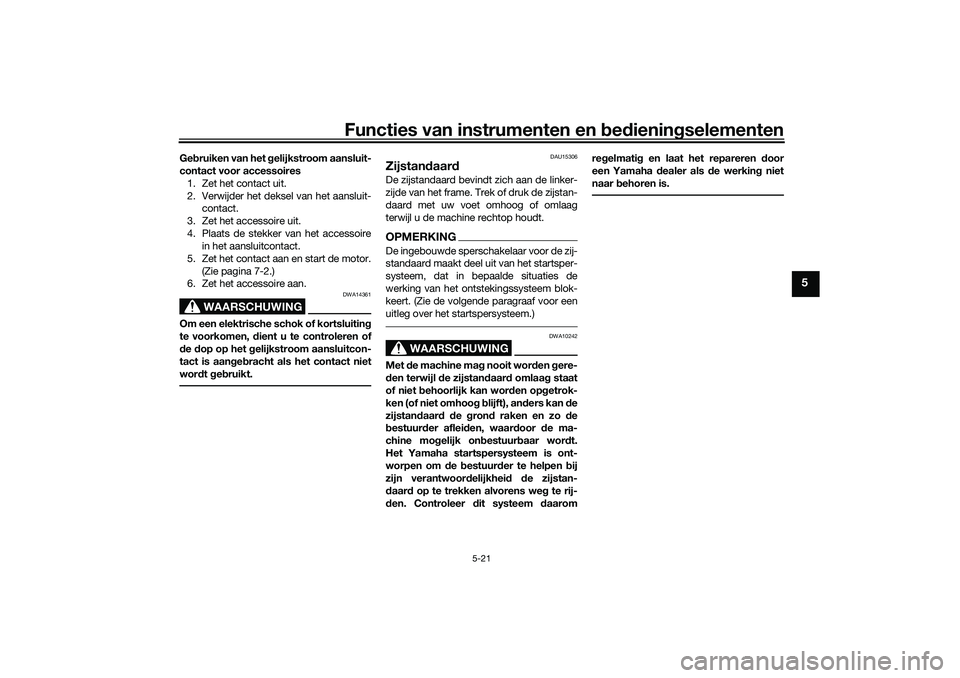

Ge bruiken van het g elijkstroom aansluit-
contact voor accessoires 1. Zet het contact uit.
2. Verwijder het deksel van het aansluit- contact.
3. Zet het accessoire uit.
4. Plaats de stekker van het accessoire in het aansluitcontact.
5. Zet het contact aan en start de motor. (Zie pagina 7-2.)
6. Zet het accessoire aan.
WAARSCHUWING
DWA14361
Om een elektrische schok of kortsluitin g
te voorkomen, dient u te controleren of
d e dop op het g elijkstroom aansluitcon-
tact is aan geb racht als het contact niet
wor dt geb ruikt.
DAU15306
Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan word en opgetrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo d e
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om de bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer d it systeem daaromre
gelmati g en laat het repareren door
e e
n Yamaha d ealer als de werkin g niet
naar behoren is.
UBEDD0D0.book Page 21 Monday, October 12, 2020 8:10 AM
Page 50 of 112
Functies van instrumenten en bed ienin gselementen
5-22
5
DAU45055
StartspersysteemDit systeem voorkomt dat de motor wordt
gestart als de zijstandaard omlaag staat.
Het schakelt ook de motor uit als de zijstan-
daard omlaag wordt gezet.
Controleer het systeem regelmatig door de
onderstaande procedure te volgen.OPMERKING Deze controle is vooral betrouwbaar
als hij wordt uitgevoerd met een war-
me motor.
Zie pagina’s 3-7 en 5-9 voor informa-
tie over bediening van de schakelaar.
UBEDD0D0.book Page 22 Monday, October 12, 2020 8:10 AM
Page 51 of 112

Functies van instrumenten en bed ienin gselementen
5-23
5

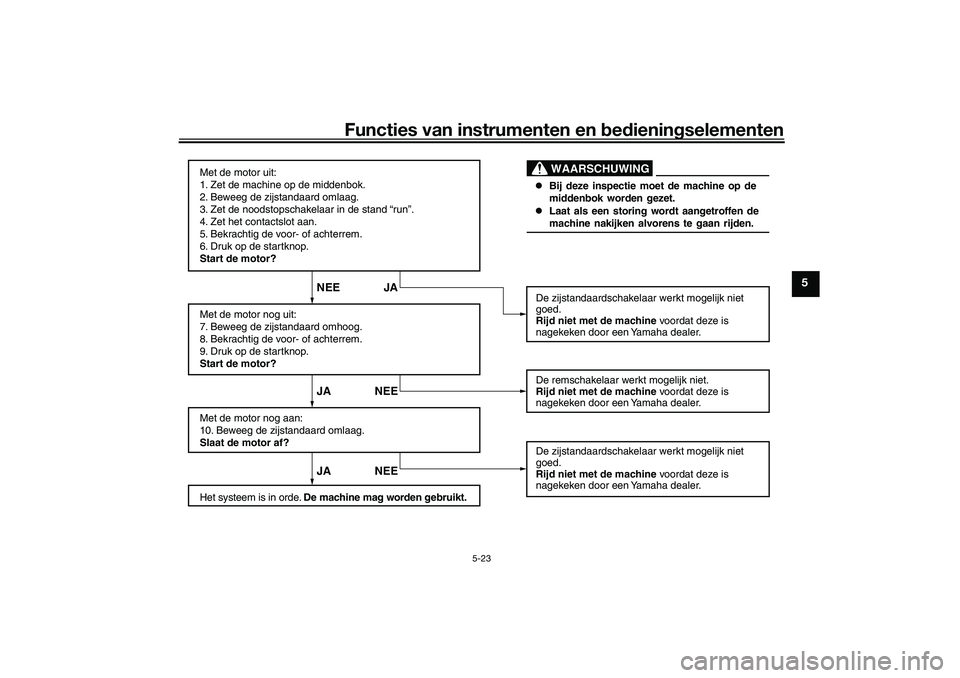

Met de motor uit:
1. Zet de machine op de middenbok.
2. Beweeg de zijstandaard omlaag.
3. Zet de noodstopschakelaar in de stand “run”.
4. Zet het contactslot aan.
5. Bekrachtig de voor- of achterrem.
6. Druk op de startknop.
Start de motor?
Met de motor nog uit:
7. Beweeg de zijstandaard omhoog.
8. Bekrachtig de voor- of achterrem.
9. Druk op de startknop.
Start de motor?
Met de motor nog aan:
10. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Het systeem is in orde. De machine mag worden gebruikt. De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de machine
voordat deze is
nagekeken door een Yamaha dealer.
De remschakelaar werkt mogelijk niet.
Rijd niet met de machine voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de machine voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE NEE JA
Bij deze inspectie moet de machine op de
middenbok worden gezet.
Laat als een storing wordt aangetroffen de
machine nakijken alvorens te gaan rijden.WAARSCHUWING
UBEDD0D0.book Page 23 Monday, October 12, 2020 8:10 AM
Page 52 of 112

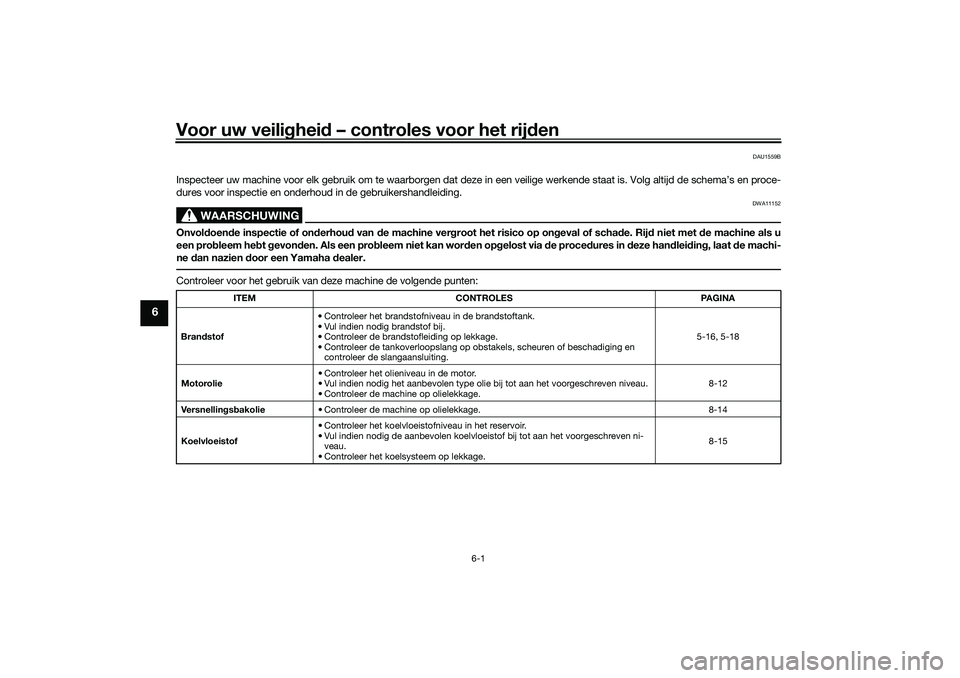

Voor uw veilighei d – controles voor het rij den
6-1
6
DAU1559B
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en proce-
dures voor inspectie en onderhoud in de gebruikershandleiding.
WAARSCHUWING
DWA11152
Onvol doen de inspectie of on derhou d van de machine ver groot het risico op on geval of scha de. Rij d niet met d e machine als u
een pro bleem he bt g evon den. Als een pro bleem niet kan wor den op gelost via de proce dures in d eze handleid ing, laat de machi-
ne dan nazien door een Yamaha dealer.Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
Bran dstof • Controleer het brandstofniv
eau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer de tankoverloopslang op obstakels, scheuren of beschadiging en controleer de slangaansluiting. 5-16, 5-18
Motorolie • Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
• Controleer de machine op olielekkage. 8-12
Versnellin gsb akolie • Controleer de machine op olielekkage. 8-14
Koelvloeistof • Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloe
istof bij tot aan het voorgeschreven ni-
veau.
• Controleer het koelsysteem op lekkage. 8-15
UBEDD0D0.book Page 1 Monday, October 12, 2020 8:10 AM
Page 53 of 112

Voor uw veilighei d – controles voor het rijd en
6-2
6

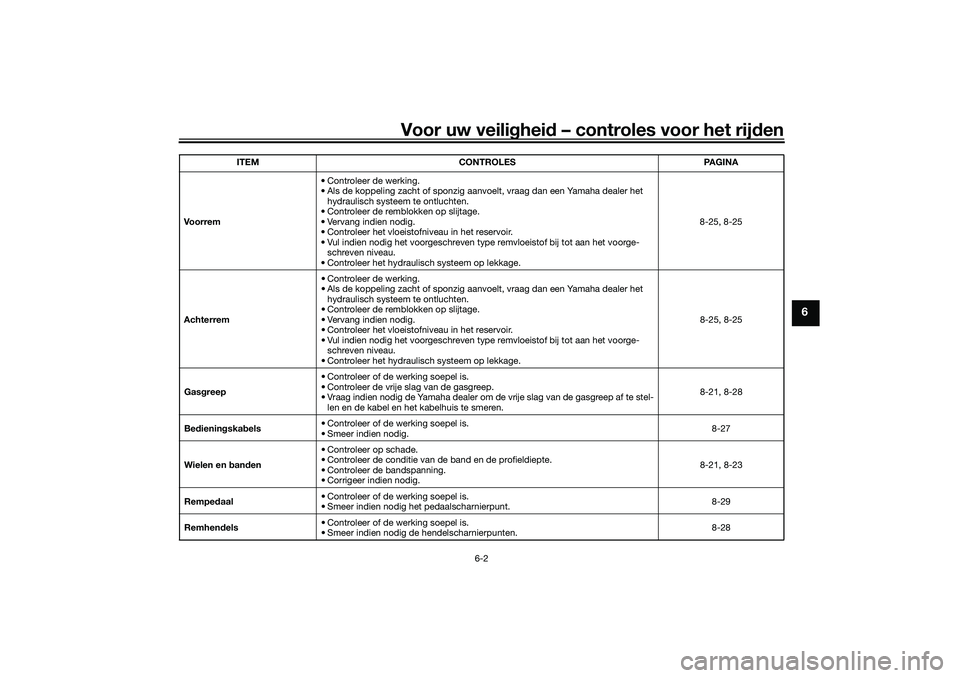

Vo or re m • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 8-25, 8-25
Achterrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 8-25, 8-25
Gas greep • Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag van de gasgreep af te stel-
len en de kabel en het kabelhuis te smeren. 8-21, 8-28
Be dienin gska bels • Controleer of de werking soepel is.
• Smeer indien nodig. 8-27
Wielen en ban den • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig.
8-21, 8-23
Rempe daal • Controleer of de werking soepel is.
• Smeer indien nodig het pedaalscharnierpunt.
8-29
Remhen dels • Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten. 8-28
ITEM CONTROLES PAGINA
UBEDD0D0.book Page 2 Monday, October 12, 2020 8:10 AM
Page 54 of 112
Voor uw veilighei d – controles voor het rij den
6-3
6
Mi dd enbok, zijstan daar d • Controleer of de werking soepel is.
• Smeer indien nodig de scharnierpunten. 8-29
Frame bevesti gin gen • Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet indien nodig vast.
—
Instrumenten, verlichtin g,
si gnalering ssysteem en
schakelaars • Controleer de werking.
• Corrigeer indien nodig.
—
Zijstan daar dschakelaar • Controleer de werking van het startspersysteem.
• Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren. 5-21
ITEM
CONTROLES PAGINA
UBEDD0D0.book Page 3 Monday, October 12, 2020 8:10 AM
Page 55 of 112

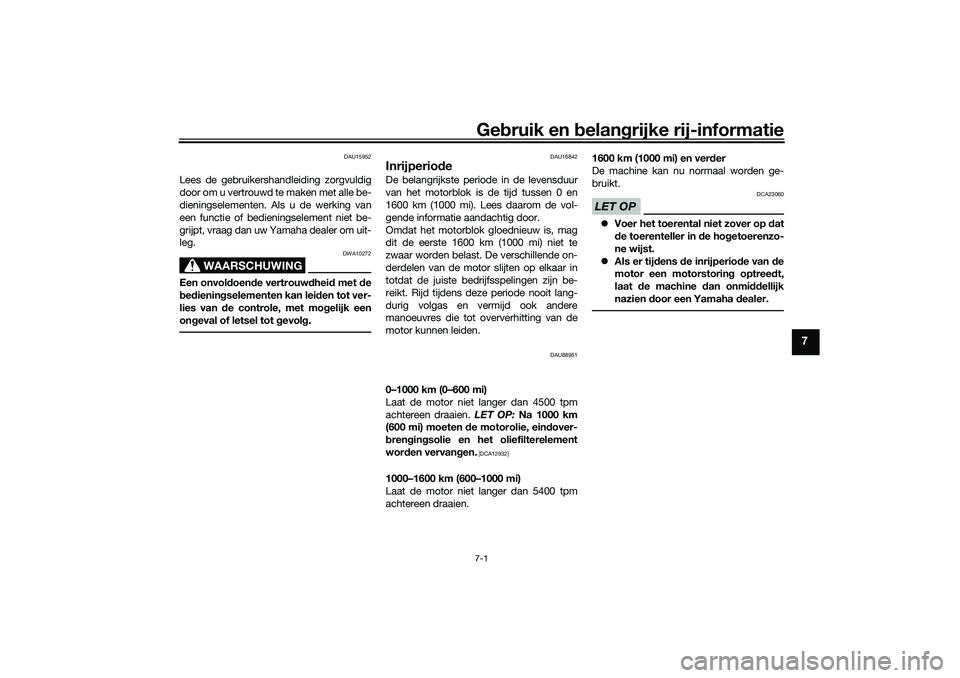

Gebruik en belan grijke rij-informatie7-1
7
DAU15952
Lees de gebruikersha ndleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van d e controle, met mog elijk een
on geval of letsel tot g evolg.
DAU16842
Inrijperiod eDe belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit de eerste 1600 km (1000 mi) niet te
zwaar worden belast. De verschillende on-
derdelen van de motor slijten op elkaar in
totdat de juiste bedrijfsspelingen zijn be-
reikt. Rijd tijdens deze periode nooit lang-
durig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAU88951
0–1000 km (0–600 mi)
Laat de motor niet langer dan 4500 tpm
achtereen draaien. LET OP: Na 1000 km
(600 mi) moeten de motorolie, ein dover-
b ren gin gsolie en het oliefilterelement
wor den vervan gen.
[DCA12932]
1000–1600 km (600–1000 mi)
Laat de motor niet langer dan 5400 tpm
achtereen draaien. 1600 km (1000 mi) en ver
der
De machine kan nu normaal worden ge-
bruikt.
LET OP
DCA23060
Voer het toerental niet zover op dat
d e toerenteller in de ho getoerenzo-
ne wijst.
Als er tij dens de inrijperio de van d e
motor een motorstorin g optree dt,
laat de machine d an onmiddellijk
nazien door een Yamaha dealer.
UBEDD0D0.book Page 1 Monday, October 12, 2020 8:10 AM
Page 56 of 112

Gebruik en belan grijke rij-informatie
7-2
7
DAU91750

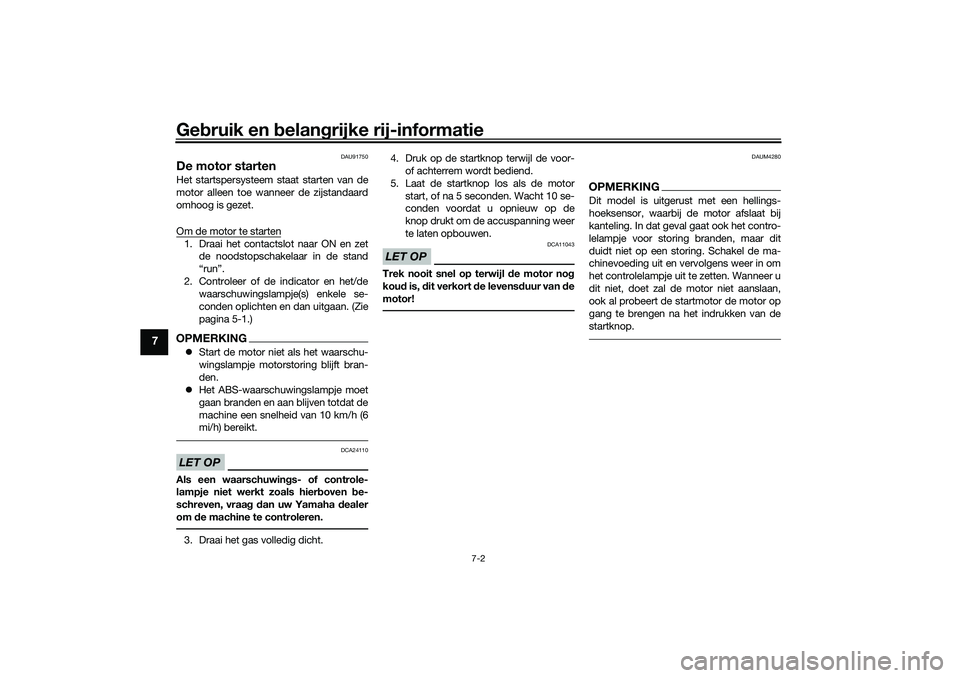

De motor startenHet startspersysteem staat starten van de
motor alleen toe wanneer de zijstandaard
omhoog is gezet.
Om de motor te starten1. Draai het contactslot naar ON en zet
de noodstopschakelaar in de stand
“run”.
2. Controleer of de indicator en het/de waarschuwingslampje(s) enkele se-
conden oplichten en dan uitgaan. (Zie
pagina 5-1.)OPMERKINGStart de motor niet als het waarschu-
wingslampje motorstoring blijft bran-
den.
Het ABS-waarschuwingslampje moet
gaan branden en aan blijven totdat de
machine een snelheid van 10 km/h (6
mi/h) bereikt.LET OP
DCA24110
Als een waarschuwin gs- of controle-
lampje niet werkt zoals hier boven be-
schreven, vraa g d an uw Yamaha dealer
om de machine te controleren.3. Draai het gas volledig dicht. 4. Druk op de startknop terwijl de voor-
of achterrem wordt bediend.
5. Laat de startkno p los als de motor
start, of na 5 seconden. Wacht 10 se-
conden voordat u opnieuw op de
knop drukt om de accuspanning weer
te laten opbouwen.
LET OP
DCA11043
Trek nooit snel op terwijl de motor no g
kou d is, d it verkort de levens duur van d e
motor!
DAUM4280
OPMERKINGDit model is uitgerust met een hellings-
hoeksensor, waarbij de motor afslaat bij
kanteling. In dat geval gaat ook het contro-
lelampje voor storing branden, maar dit
duidt niet op een storing. Schakel de ma-
chinevoeding uit en vervolgens weer in om
het controlelampje uit te zetten. Wanneer u
dit niet, doet zal de motor niet aanslaan,
ook al probeert de startmotor de motor op
gang te brengen na het indrukken van de
startknop.
UBEDD0D0.book Page 2 Monday, October 12, 2020 8:10 AM
