2021 YAMAHA TMAX Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
8-9
8
PAU72781
NOTAFiltros de ar
 O filtro de ar do motor utiliza um elemento de papel descartáve l revestido a óleo. Este elemento não pode ser limpo com ar com-
primido porque pode danificá-lo.
 Se conduzir frequentemente à chuva ou em áreas poeirentas, faça a manutenção dos elementos do filtro de ar do motor e do filtro
de ar da correia em V mais frequentemente.
Assistência do travão hidráulico  Verifique regularmente os níveis do líquido dos travõe s nos reservatórios e reabasteça conforme necessário.
 Substitua os componentes internos dos cilindros mestres e as pinças do travão e mude o líquido dos travões de 2 em 2 anos.
 Substitua os tubos dos travões de 4 em 4 anos ou antes, caso apresentem fendas ou estejam danificados.
UB3TP1P0.book Page 9 Monday, September 7, 2020 2:16 PM

Manutenção periódica e ajustes
8-10
8
PAU18773
Remoção e instalação d os pai-
néisOs painéis ilustrados têm de ser retirados
para se efetuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU77482
Painel A
Remoção do painel1. Retire os parafusos. 2. Liberte as laterais do painel puxando
o lado direito e esquerdo superior do
mesmo para o desprender, como ilus-
trado.
3. Retire o painel conforme ilustrado.
1. Painel A1
1. Painel B
2. Painel C
1. Parafuso
12
1
1. Parafuso
1. Painel A
11
UB3TP1P0.book Page 10 Monday, September 7, 2020 2:16 PM

Manutenção periódica e ajustes
8-11
8

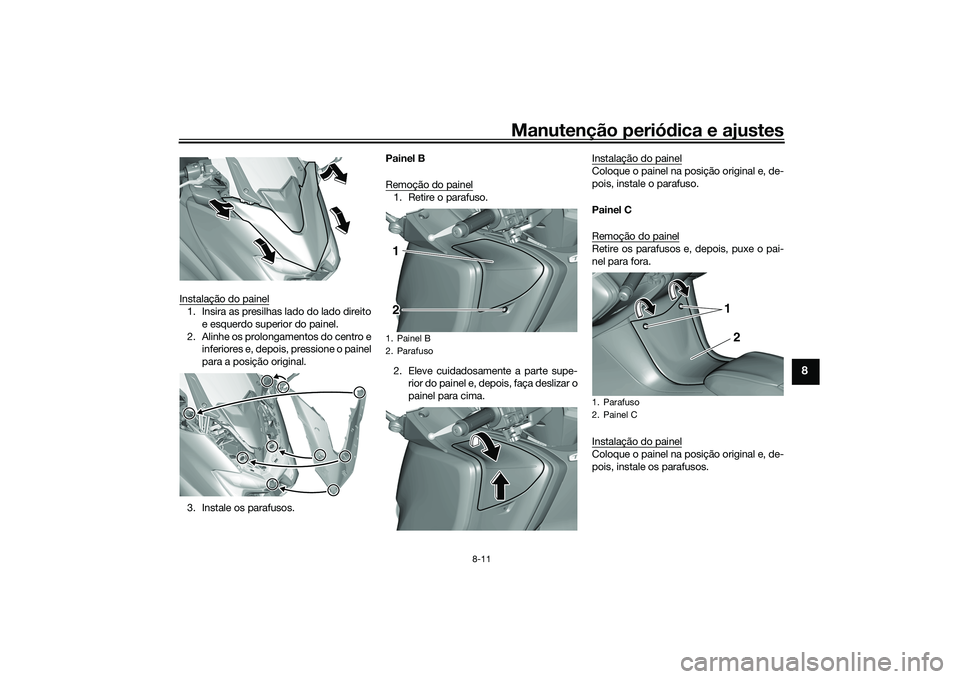

Instalação do painel1. Insira as presilhas lado do lado direito
e esquerdo superior do painel.
2. Alinhe os prolongamentos do centro e inferiores e, depois, pressione o painel
para a posição original.
3. Instale os parafusos. Painel B
Remoção do painel
1. Retire o parafuso.
2. Eleve cuidadosamente a parte supe-
rior do painel e, depois, faça deslizar o
painel para cima. Instalação do painel
Coloque o painel na posição original e, de-
pois, instale o parafuso.
Painel C
Remoção do painelRetire os parafusos e, depois, puxe o pai-
nel para fora.
Instalação do painelColoque o painel na posição original e, de-
pois, instale os parafusos.
1. Painel B
2. Parafuso1
2
1. Parafuso
2. Painel C
1
2
UB3TP1P0.book Page 11 Monday, September 7, 2020 2:16 PM

Manutenção periódica e ajustes
8-12
8
PAU19643
Verificação das velas de igniçãoAs velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do elétrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída. Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4…1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.
Ve l a
de ignição especifica da:
NGK/LMAR7G1. Distância do elétrodo da vela de igniçãoDistância do elétrod o da vela de ig-
nição:
0.7–0.8 mm (0.028–0.031 in)
Binário de aperto:
Vela de ignição:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB3TP1P0.book Page 12 Monday, September 7, 2020 2:16 PM

Manutenção periódica e ajustes
8-13
8
PAU36112
LataEste modelo está equipado com uma lata
para prevenir a descarga de vapor de com-
bustível para a atmosfera. Antes de operar
este veículo, verifique sem falta o seguinte:
 Verifique as ligações dos tubos.
 Verifique todos os tubos e latas quan-
to a fendas ou danos. Substitua-a se
estiver danificada.
 Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário.
PAU77364
Óleo do motor e cartucho d o fil-
tro de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o cartucho do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo d o motor
1. Coloque o veículo no descanso cen- tral. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante dois minutos
e depois desligue-o.
3. Aguarde dois minutos, até o nível de óleo estabilizar.
4. Verifique o nível de óleo através da ja-
nela de verificação localizada na parte
inferior esquerda do cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
5. Caso o óleo do motor se situe abaixoda marca do nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mu dança do óleo do motor (e substitui-
ção do cartucho d o filtro de óleo)
1. Coloque o veículo numa superfície ni-
velada.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.
1. Lata
2. Respiradouro da lata
12
1. Janela de verificação do nível de óleo do motor
2. Marca do nível máximo
3. Marca do nível mínimo
1
2
3
UB3TP1P0.book Page 13 Monday, September 7, 2020 2:16 PM

Manutenção periódica e ajustes
8-14
8
4. Retire a tampa de enchimento de óleo
e a cavilha de drenagem de óleo do
motor e a respetiva anilha.
5. Verifique se existem danos no anel de vedação em O e, se necessário, subs-
titua-o.
NOTAIgnore os passos 6…8 se não desejar subs-
tituir o cartucho do filtro de óleo.6. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.7. Aplique uma camada pouco espessade óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
NOTACertifique-se de que o anel de vedação em
O está bem encaixado.8. Instale o novo cartucho do filtro deóleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.
1. Tampa de enchimento de óleo do motor
1. Cavilha de drenagem do óleo do motor
2. Anel de vedação em O
3. Anilha
1
12
3
1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
1
2
1. Anel de vedação em O
1
UB3TP1P0.book Page 14 Monday, September 7, 2020 2:16 PM

Manutenção periódica e ajustes
8-15
8
9. Instale a cavilha de drenagem de óleo
do motor e a respetiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
10. Verifique se existem danos no anel de vedação em O e, se necessário, subs-
titua-o. 11. Reabasteça com a quantidade espe-
cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
NOTADepois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11621
Para evitar o patinar da embraia-
gem (uma vez que o óleo d o motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos d e qualidad e superior à
especifica da. Para além d isso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.12. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
13. Desligue o motor, verifique o nível do óleo e, se necessário, corrija-o.
14. Reinicie o indicador de mudança de
óleo. (Consulte a página 5-12.)
1. Chave de binárioBinário de aperto:
Cartucho do filtro de óleo: 17 N·m (1.7 kgf·m, 13 lb·ft)
Binário de aperto:
Cavilha de drenagem de óleo do
motor: 43 N·m (4.3 kgf·m, 32 lb·ft)
1
1. Tampa de enchimento de óleo do motor
2. Anel de vedação em O
Óleo de motor:
Marca recomendada: YA M A L U B E
Graus de viscosidade SAE: 10W-40
Grau recomendado do óleo de mo-
tor: Tipo SG de Serviço API ou supe-
rior, norma JASO MA
Quanti dad e de óleo:
Mudança de óleo: 2.60 L (2.75 US qt, 2.29 Imp.qt)
Com remoção do filtro de óleo: 2.90 L (3.07 US qt, 2.55 Imp.qt)
21
UB3TP1P0.book Page 15 Monday, September 7, 2020 2:16 PM

Manutenção periódica e ajustes
8-16
8
PAU85450
Porquê YamalubeO óleo YAMALUBE é uma peça genuína
YAMAHA criada pela paixão dos engenhei- ros e pela crença de que o óleo do motor é
um componente líquido importante do mo-
tor. Criamos equipas de especialistas nos
campos da engenharia mecânica, química,
eletrónica e testes em pista, as quais de-
senvolvem o motor juntamente com o óleo
que utilizamos. Os óleos Yamalube apro-
veitam ao máximo as qualidades dos óleos
base e utilizam aditivos na proporção certa
para garantir que o óleo final cumpre as
nossas normas de desempenho. Portanto,
os óleos minerais, semissintéticos e sintéti-
cos Yamalube possuem características e
valores distintos. Graças aos vários anos
de experiência da Yamaha na pesquisa e
no desenvolvimento de óleos, adquirida ao
longo de muitos anos, desde a década de
1960, o Yamalube é a melhor escolha para
o seu motor Yamaha.
PAUS1203
RefrigeranteO nível de líquido refrigerante deve ser ve-
rificado regularmente. Para além disso, o lí-
quido refrigerante deve ser substituído nos
intervalos especificados na tabela de ma-
nutenção periódica.NOTASe não estiver disponível líquido refrigeran-
te Yamaha genuíno, utilize um anticonge-
lante de etilenoglicol com anticorrosivos
para motores em alumínio e misture com
água destilada numa proporção de 1:1.
PAU52025
Verificação do nível de líqui do refrige-
rante
Uma vez que o nível de líquido refrigerante
varia com a temperatura do motor, verifi-
que quando o motor estiver frio. 1. Estacione o veículo numa superfície nivelada. 2. Mantenha o veículo direito ou colo-
que-o no descanso central.
3. Verifique o nível de líquido refrigerante através da janela de verificação.
4. Se o líquido refrigerante se encontrar na marca de nível mínimo ou abaixo
desta, remova o tapete de borracha
do lado esquerdo puxando-o para ci-
ma.Líqui do refrigerante recomen dad o:
Líquido refrigerante YAMALUBE
Quanti dad e de líqui do refrigerante:
Reservatório de refrigerante (marca
do nível máx.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias): 1.54 L (1.63 US qt, 1.36 Imp.qt)
1. Janela de verificação do nível de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
12
3
UB3TP1P0.book Page 16 Monday, September 7, 2020 2:16 PM
