MANUAL DO UTILIZADOR
MOTOCICLO
Leia atentamente este manual
antes de utilizar este veículo.
Informações para o consumidorÍndice remissivoEspecificações
Cuidados e arrumação da scooter
Funções dos controlos e instrumentos
Características especiais Descrição
Sistema de chave inteligente
Informações relativas à segurança
Manutenção periódica e ajustes
Para sua segurança – verificações
prévias à utilização
Utilização e questões importantes relativas à condução
B3T-F8199-P1
[Portuguese (P)]

PAU81560
Leia atentamente este manual antes de utilizar este veículo. Se o veículo for ven did o, este manual deve acom-
panhá-lo.
PAU81591

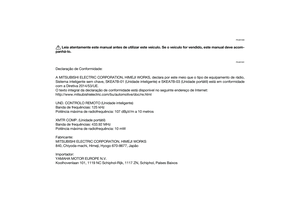

Declaração de Conformidade:
A MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS, declara por este meio que o tipo de equipamento de rádio,
Sistema inteligente sem chave, SKEA7B-01 (Unidade inteligen te) e SKEA7B-03 (Unidade portátil) está em conformidade
com a Diretiva 2014/53/UE.
O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet:
http://www.mitsubishielectric.co m/bu/automotive/doc/re.html
UND. CONTROLO REMOTO (Unidade inteligente)
Banda de frequências: 125 kHz
Potência máxima de radiofrequência: 107 dBμV/m a 10 metros
XMTR COMP. (Unidade portátil)
Banda de frequências: 433.92 MHz
Potência máxima de radiofrequência: 10 mW
Fabricante:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japão
Importador:
YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Países BaixosUB3TP1P0.book Page 1 Monday, September 7, 2020 2:16 PM

PAU79577
NOTAEste modelo está equipado com o sistema GPS My TMAX Connect. Este sistema tem de ser ativado para poder ser utilizado. Consulte
as instruções de registo e ativação do sistema no Guia do Utilizador do Portal do Cliente da Vodafone.
www.my-tmax-connect.eu
UB3TP1P0.book Page 2 Monday, September 7, 2020 2:16 PM

UB3TP1P0.book Page 3 Monday, September 7, 2020 2:16 PM

Introdução
PAU10114
Bem-vindo ao mundo do motociclismo da Yamaha!
Como proprietário da XP560D, está a beneficiar da vasta experiência da Yamaha e da mais recente tecnologia relativa ao design e fabrico
de produtos de alta qualidade, as quais concederam à Yamaha uma reputação de fiabilidade.
Por favor leia atentamente este manual para que possa desfrutar de todas as vantagens da sua XP560D. O Manual do utilizador não só
lhe dá instruções relativas ao funcionamento, inspeção e manutenção da sua scooter, como também lhe indica como se proteger a s i
próprio e aos outros de problemas e ferimentos.
Além disso, as diversas sugestões apresentadas neste manual, ajudá-lo-ão a manter a sua scooter nas melhores condições possívei s.
Caso tenha quaisquer outras questões, não hesite em contactar o seu concessionário Yamaha.
A equipa da Yamaha deseja-lhe muitas viagens seguras e agradáveis. Por isso, nunca se esqueça de que a segurança é o fator mais
importante!
A Yamaha procura continuamente desenvolver o design e a qualidade do produto. Consequentemente, embora este manual contenha
as informações mais atuais disponíveis sobre o produto na altura da impressão, poderão existir ligeiras discrepâncias entre a s ua scooter
e este manual. Se tiver qualquer questão sobre este manual, consulte um concessionário Yamaha.
AVISO
PWA12412
Por favor leia este manual cui dad osamente e na totali dad e antes d e utilizar esta scooter.
UB3TP1P0.book Page 1 Monday, September 7, 2020 2:16 PM

Informações importantes do manual
PAU10134
As informações particularmente importantes são distinguidas neste manual pelas notas seguintes:
*O produto e as especificações estão sujeitos a alterações sem aviso prévio. Este é o símbolo d
e alerta de segurança. É usa do para alertá-lo para potenciais perigos de
ferimentos. Respeite to das as mensagens de segurança assinala das com este símbolo para
evitar possíveis ferimentos ou morte.
Um AVISO in dica uma situação perigosa que, se não for evita da, pod e resultar em morte ou
ferimentos graves.
Uma PRECAUÇÃO in dica precauções especiais que d evem ser adota das para evitar danos
no veículo ou outros d anos materiais.
Uma NOTA fornece informações importantes para esclarecer ou simplificar os procedimentos.
AV I S O
PRECAUÇÃONOTA
UB3TP1P0.book Page 1 Monday, September 7, 2020 2:16 PM

Informações importantes do manual
PAU36391
XP560D
MANUAL DO UTILIZADOR
©2021 pela Yamaha Motor Co., Lt d.
1ª e dição, julho 2020
Reserva dos tod os os d ireitos.
Qualquer reimpressão ou utilização
não autoriza da sem
o consentimento escrito d a
Yamaha Motor Co., Lt d.
estão expressamente proibi das.
Impresso na Holan da.
UB3TP1P0.book Page 2 Monday, September 7, 2020 2:16 PM
