Entretien périodique et réglage
9-1
9
FAU17246
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité est l’impératif nu-
méro un du bon motocycliste. Les points
de contrôle, réglage et lubrification princi-
paux du véhicule sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat,
du terrain, de la situation géographique et
de l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
d e techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pen dant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail d oit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.
 Les pièces mobiles d ’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques d e provoquer dé-
charges et incen dies.
 Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incen dies et intoxications par mo-
noxy de de carbone pouvant provo-
quer la mort. Se reporter à la page
1-2 pour plus d’informations con-
cernant le monoxy de de carbone.
AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chau ds lors de leur utilisation. Pour évi-
ter tout risque d e brûlures, laisser refroi-
d ir les éléments de frein avant de les
toucher.
FAU85230
Trousse de réparationLa trousse de réparation est située à l’em-
placement indiqué.
Les informations données dans ce manuel
et les outils de la tr ousse de réparatio n sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant, une clé dynamométrique et
d’autres outils peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.
périence nécessaires pour mener un travail
à bien, il faut le confier à son concession-
naire Yamaha.1. Trousse de réparation
1
UBBDF0F0.book Page 1 Monday, June 14, 2021 9:29 AM

Entretien périodique et réglage
9-2
9
FAU71021
N.B. Il n’est pas nécessaire d ’effectuer le contrôle annuel lorsqu’un contrôle pério dique a été effectué dans l’année à échéance
d e la d istance parcourue.
 À partir de 30000 km (17500 mi), effectuer les entretiens en reprenant les fréquences depuis 6000 km (3500 mi).
 L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et l’o u-
tillage adéquats, et doit être co nfié à un concessionnaire Yamaha.
FAU71041
Entretiens périodiques du système d e contrôle des gaz d’échappementN° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Canalisation
de car-
burant • S’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.
• Remplacer si nécessaire. 
2Bougie • Contrôler l’état.
• Régler l’écartement et nettoyer.

• Remplacer. 
3 *Jeu des soupapes • Vérifier et régler. 
4 *Injection d
e carbu-
rant • Contrôler le régime de ralenti du
moteur. 
5 *Système
d’échap-
pement • S’assurer qu’il n’y a pas de fuites.
• Serrer si nécessaire.
• Remplacer le joint si nécessaire.

6 *Recyclage
des va-
peurs de carburant • S’assurer du bon état du disposi-
tif de recyclage.
• Remplacer si nécessaire. 
UBBDF0F0.book Page 2 Monday, June 14, 2021 9:29 AM

Entretien périodique et réglage
9-3
9
FAU71342
Entretiens pério diques et fréquences de graissageN° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Contrôle
du sys-
tème de diagnostic • Réaliser une inspection dyna-
mique à l’aide de l’outil de dia-
gnostic des pannes Yamaha.
• Vérifier les codes d’erreur. 
2 *Élément
du filtre à
air • Remplacer. Tous les 18000 km (10500 mi)
3 Tu b e
de vi dange du
boîtier de filtre à air • Nettoyer.

4 *Élément
du filtre à
air du boîtier de la
courroie trapézoï-
d ale • Nettoyer.
• Remplacer si nécessaire.

5 *Batterie • Vérifier la tension.
• Recharger si nécessaire. 
6 *Frein avant • Contrôler le fonctionnement, le
niveau du liquide et s’assurer de
l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. 
7 *Frein arrière • Contrôler le fonctionnement, le
niveau du liquide et s’assurer de
l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. 
UBBDF0F0.book Page 3 Monday, June 14, 2021 9:29 AM

Entretien périodique et réglage
9-4
9
8 *Durite de frein • S’assurer de l’absence de cra-
quelures ou autre endommage-
ment. 
• Remplacer. Tous les 4 ans
9 *Liqui de de frein • Changer. Tous les 2 ans
10 *Roues • Contrôler le voile et l’état.
• Remplacer si nécessaire. 
11 *Pneus • Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. 
12 *Roulements de roue • S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés. 
13 *Roulements
de di-
rection • S’assurer qu’il n’y a pas de jeu.

• Regarnir modérément de graisse à base de savon au lithium. 
14 *Visserie du châssis • S’assurer du serrage correct de
toute la visserie. 
15 Axe
de pivot de le-
vier de frein avant et
arrière • Lubrifier à la graisse silicone.

16 Béquille latérale,
béquille centrale • Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium. 
17 *Contacteur
de bé-
quille latérale • Contrôler le fonctionnement et
remplacer si nécessaire. 
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
( 14
000 mi)
UBBDF0F0.book Page 4 Monday, June 14, 2021 9:29 AM

Entretien périodique et réglage
9-5
9
18 *Fourche avant • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. 
19 *Combinés ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. 
20 Huile moteur • Changer (chauffer le moteur
avant d’effectuer la vidange).
• Contrôler le niveau d’huile et s’assurer de l’absence de fuites
d’huile. À la première échéance et chaque
fois que le témoin de change-
ment d’huile clignote ou s’allume. 
21 *Crépine
d’huile mo-
teur • Nettoyer.

22 *Huile
de transmis-
sion finale • S’assurer de l’absence de fuites
d’huile. 
• Changer. 
23 *Circuit
de refroi dis-
sement • Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. 
• Changer. Tous les 3 ans
24 *Courroie trapézoï-
d
ale • Remplacer. Lorsque l’indicateur de remplacement de
la courroie trapézoïdale clignote ou
s’allume
25 *Contacteur
de feu
stop sur frein avant
et arrière • Contrôler le fonctionnement.

N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UBBDF0F0.book Page 5 Monday, June 14, 2021 9:29 AM

Entretien périodique et réglage
9-6
9
FAU72790
N.B. Filtre à air du moteur et filtre à air de la courroie trapézoïdale
• L’élément équipant le filtre à air du moteur est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air com- primé sous peine de l’endommager.
• Il convient de remplacer l’élément du filtre à air du moteur et d’effectuer l’entretien de l’élément du filtre à air de la cou rroie trapé-
zoïdale plus fréquemment si le véhicule est utilis é dans des zones très poussiéreuses ou humides.
 Entretien des freins hydrauliques
• Toujours remplacer le liquide de frein après avoir démonté les maîtres-cylindres et les étriers. Contrôler régulièrement le niveau
du liquide de frein dans les réservoirs et, si nécessaire, faire l’appoint comme spécifié.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.26 *Pièces mobiles et
câbles • Lubrifier.

27 *Logement
de la poi-
gnée des gaz et
câble • Contrôler le fonctionnement et la
garde.
• Régler le jeu du câble des gaz si nécessaire.
• Lubrifier le logement de la poi- gnée des gaz et le câble des gaz. 
28 *Éclairage, signalisa-
tion et contacteurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.

N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)UBBDF0F0.book Page 6 Monday, June 14, 2021 9:29 AM

Entretien périodique et réglage
9-7
9
FAU18773
Dépose et repose des cachesAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAUN2600
Cache A
Dépose du cache1. Retirer les vis. 2. Déployer le repose-pied droit du pas-
sager, puis tirer le cache vers soi.
Mise en place du cache
1. Remettre le cache en place, puis re- poser les vis.
2. Replier le repose-pied droit du passa- ger. Cache B
Dépose du cache
1. Déposer le cache A.
2. Déposer les rivets démontables et le
boulon.
1. Cache A
2. Cache B
3. Cache C
3
1
2
1. Cache A
2. Vis
1
2
1. Cache B
2. Rivet démontable
1. Vis
2. Rivet démontable
1
2
1
2
UBBDF0F0.book Page 7 Monday, June 14, 2021 9:29 AM

Entretien périodique et réglage
9-8
9

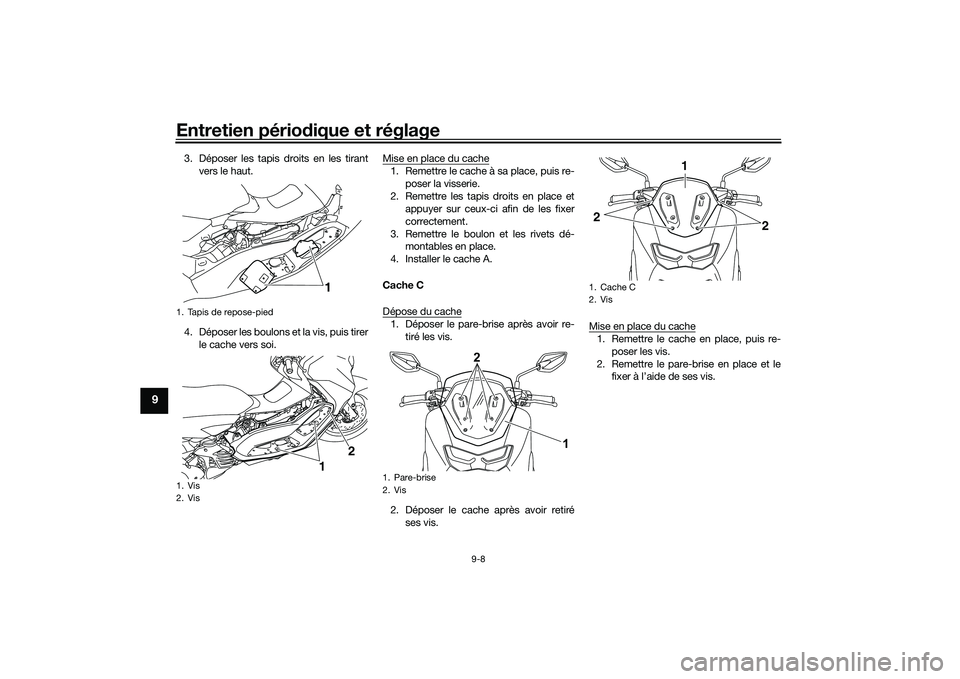

3. Déposer les tapis droits en les tirant
vers le haut.
4. Déposer les boulons et la vis, puis tirer le cache vers soi. Mise en place du cache
1. Remettre le cache à sa place, puis re-
poser la visserie.
2. Remettre les tapis droits en place et appuyer sur ceux-ci afin de les fixer
correctement.
3. Remettre le boulon et les rivets dé- montables en place.
4. Installer le cache A.
Cache C
Dépose du cache1. Déposer le pare-brise après avoir re- tiré les vis.
2. Déposer le cache après avoir retiré ses vis. Mise en place du cache
1. Remettre le cache en place, puis re-
poser les vis.
2. Remettre le pare-brise en place et le fixer à l’aide de ses vis.
1. Tapis de repose-pied
1. Vis
2. Vis
11 2
1. Pare-brise
2. Vis
1
2
1. Cache C
2. Vis
1
2
2
