2021 YAMAHA NMAX 155 Notices Demploi (in French)

Entretien périodique et réglage
9-17
9
1. Contrôler si le tube de vidange, situé à
l’arrière du boîtier de filtre à air,
contient de l’eau ou des crasses.
2. S’il y a présence d’eau et de crasse, détacher le tube du collier à pince et le
nettoyer, puis remonter ce dernier.N.B.Si le tube de vidange présente de la saleté

ment du filtre à air (saleté excessive ou en-
dommagement) et le remplacer si néces-
saire.Remplacement de l’élément d u filtre à
air 1. Dresser le véhicule sur sa béquille
centrale.
2. Retirer le couvercle du boîtier de filtre à air après avoir retiré ses vis. 3. Extraire l’élément du filtre à air.
4. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION : S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de
filtre à air. Ne jamais mettre le mo-
teur en marche avant d ’avoir re-monté l’élément d
u filtre à air. Une
usure excessive d u ou des pistons
et/ou du ou des cylin dres pourrait
en résulter.
[FCA10482]
ATTENTION
FCA21220
 L’élément du filtre à air doit être
remplacé aux fréquences spéci-
fiées dans le tableau des entretiens
pério diques.
 Il convient de remplacer plus fré-
quemment l’élément du filtre à air si
le véhicule est souvent utilisé dans
d es zones poussiéreuses ou hu-
mi des.
 Le filtre à air ne peut pas être net-
toyé par soufflage à l’air comprimé.
Il doit être remplacé.5. Remettre le couvercle du boîtier de
filtre à air en place et le fixer à l’aide de
ses vis.
1. Couvercle du boîtier de filtre à air
2. Vis
1. Élément du filtre à air
2 1
2
2
11
UBBDF0F0.book Page 17 Monday, June 14, 2021 9:29 AM

Entretien périodique et réglage
9-18
9
Nettoyage du tube d e vidange du boîtier
d e la courroie trapézoï dale
1. Contrôler si le tube de vidange, situé à l’arrière du boîtier de la courroie trapé-
zoïdale, contient de l’eau ou des
crasses.
2. S’il y a présence d’eau et de crasse, détacher le tube du collier à pince et le
nettoyer, puis remonter ce dernier.N.B.Si le tube de vidange présente de la saleté

ment du filtre à air du boîtier de la courroie
trapézoïdale (saleté excessive ou endom-
magement) et le nettoyer ou le remplacer si
nécessaire.
Nettoyage de l’élément du filtre à air d u
boîtier d e la courroie trapézoï dale
1. Dresser le véhicule sur sa béquille centrale.
2. Déposer les vis, puis tirer sur le cou-
vercle de l’élément du filtre à air du
boîtier de la courroie trapézoïdale et
l’éloigner du boîtier comme illustré.
3. Retirer l’élément du filtre à air, puis le nettoyer dans du dissolvant. Après le
nettoyage, éliminer l’excès de dissol-
vant en comprimant l’élément.
AVERTISSEMENT ! Utiliser exclusi-
vement un pro duit destiné au net-
toyage de ces pièces. Afin d’éviter
tout risque d ’incendie ou d ’explo-
sion, ne jamais utiliser d’essence
ou de dissolvant à point d ’inflam-mation bas.
[FWA10432]

ATTENTION :
Afin d’éviter d’en dommager l’élé-
ment du filtre à air, le manipuler
avec soin et ne pas le tor dre.
[FCA10522]
4. Enduire toute la surface de l’élément
en mousse d’huile du type recom-
mandé, puis éliminer l’excès d’huile
en comprimant l’élément.
1. Tube de vidange du boîtier de la courroie trapézoïdale
1
1. tier de la courroie trapézoïdale
2. Vis
2
1
2
1. Élément de filtre à air du boîtier de la cour- roie trapézoïdale
1
UBBDF0F0.book Page 18 Monday, June 14, 2021 9:29 AM

Entretien périodique et réglage
9-19
9
N.B. L’élément du filtre à air doit être hu-
mide, mais ne peut goutter.
 Contrôler l’état de l’élément (saleté
excessive ou endommagement) et le
remplacer si nécessaire.5. Loger l’élément dans le boîtier de la
courroie trapézoïdale.
6. Remettre le couvercle de l’élément du filtre à air en place et le fixer à l’aide de
ses vis.
FAU21386
Contrôle de la gar de de la poi-
gnée des gazMesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
FAU21403
Jeu de soupapeLes soupapes sont des pièces importantes
du moteur et comme leur jeu se modifie à la
longue, elles doivent être contrôlées et ré-
glées aux fréquences spécifiées dans le ta-
bleau des entretiens. Un mauvais ajuste-
ment des soupapes peut dérégler
l’alimentation en carburant/air, générer un
bruit de moteur anormal et, à force, endom-
mager le moteur. Il convient donc de vérifier
et de régler régulièrement le jeu de sou-
pape chez votre concessionnaire Yamaha.N.B.Le moteur doit être froid pour effectuer cet
entretien.
Huile recomman dée :
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité
1. Garde de la poignée des gaz
Gar de de la poignée d es gaz :
3.0–5.0 mm (0.12–0.20 in)
1
UBBDF0F0.book Page 19 Monday, June 14, 2021 9:29 AM

Entretien périodique et réglage
9-20
9
FAU69761
PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression d e gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10504
La cond uite d’un véhicule dont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause d e blessures
graves, voire de mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression de gonflage
d es pneus à la vitesse d e conduite
et au poi ds total du pilote, du pas-
sager, des bagages et des acces-
soires approuvés pour ce mo dèle.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.
Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la sculpture de pneu présente des lignes
transversales (profondeur de sculpture mi-
nimale), si un clou ou des éclats de verre
sont incrustés dans le pneu ou si son flanc
est craquelé, faire remplacer immédiate-
ment le pneu par un concessionnaire
Yamaha.
Pression
de gonflage à froi d:
1 personne :
Avant :150 kPa (1.50 kgf/cm2, 22 psi)
Arrière :
250 kPa (2.50 kgf/cm2, 36 psi)
2 personnes : Avant :
150 kPa (1.50 kgf/cm2, 22 psi)
Arrière : 250 kPa (2.50 kgf/cm2, 36 psi)
Charge maximale : Vé h i c u l e :167 kg (368 lb)
La charge maximale du véhicule est
constituée du poids cumulé du pi-
lote, du passager, du chargement et
de tous les accessoires.1. Flanc de pneu
2. Indicateur d’usure du pneu
3. Profondeur de sculpture de pneuProfon deur de sculpture de pneu
minimale (avant et arrière) : 1.6 mm (0.06 in)
UBBDF0F0.book Page 20 Monday, June 14, 2021 9:29 AM

Entretien périodique et réglage
9-21
9
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472
 Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La con duite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
 Le remplacement des pièces se
rapportant aux freins et aux roues
d oit être confié à un concession-
naire Yamaha, car celui-ci possè de
les connaissances et l’expérience
nécessaires à ces travaux.
 Après avoir remplacé un pneu, évi-
ter de faire d e la vitesse jusqu’à ce
que le pneu soit “rod é” et ait acquis
toutes ses caractéristiques.Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage. Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière
doivent être
d e la même conception et du même fa-
bricant afin de garantir une bonne tenue
d e route et éviter les acci dents.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
FAU21963
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel- conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
Pneu avant :
Taille :110/70-13M/C 48P
Fabricant/modèle :
DUNLOP/SCOOT SMART L
Pneu arrière : Taille :
130/70-13M/C 63P
Fabricant/modèle : DUNLOP/SCOOT SMART L
UBBDF0F0.book Page 21 Monday, June 14, 2021 9:29 AM

Entretien périodique et réglage
9-22
9
FAU50861
Réglage de la gar de des leviers
d e frein avant et arrièreAvant
Arrière La garde à l’extrémité des leviers de frein
doit être inexistante. Si ce n’est pas le cas,
faire contrôler le circuit des freins par un
concessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation d
e mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit d e freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d ’air
d ans le circuit hy draulique ré duit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un acci dent.
FAU22393
Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU22434
Plaquettes de frein avant
Sur chaque plaquette de frein avant fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures ont
1. Garde nulle au levier de frein
1. Garde nulle au levier de frein
1
1
1. Rainure d’indication d’usure de plaquette de frein
1 1
UBBDF0F0.book Page 22 Monday, June 14, 2021 9:29 AM

Entretien périodique et réglage
9-23
9
presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU22461
Plaquettes de frein arrière
Chaque plaquette de frein arrière est munie
d’un ergot d’indication d’usure. Les ergots
permettent de contrôler l’usure des pla-
quettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
la position de l’ergot tout en actionnant le
frein. Si une plaquette de frein est usée au
point que l’ergot touche presque le disque
de frein, faire remplacer la paire de pla-
quettes par un concessionnaire Yamaha.
FAU40262
Contrôle du niveau du liqui de de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant Frein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte
de capacité de freinage. Pren dre
les précautions suivantes :
 Un niveau d u liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui ré duirait l’efficacité
d es freins.
 Nettoyer le bouchon de remplis-
sage avant d e le retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d’un bi don neuf.
1. Ergot d’indication d’usure de plaquette de
frein
1
1. Repère de niveau minimum
1
1. Repère de niveau minimum
Liqui de de frein spécifié :
DOT 4
1
UBBDF0F0.book Page 23 Monday, June 14, 2021 9:29 AM

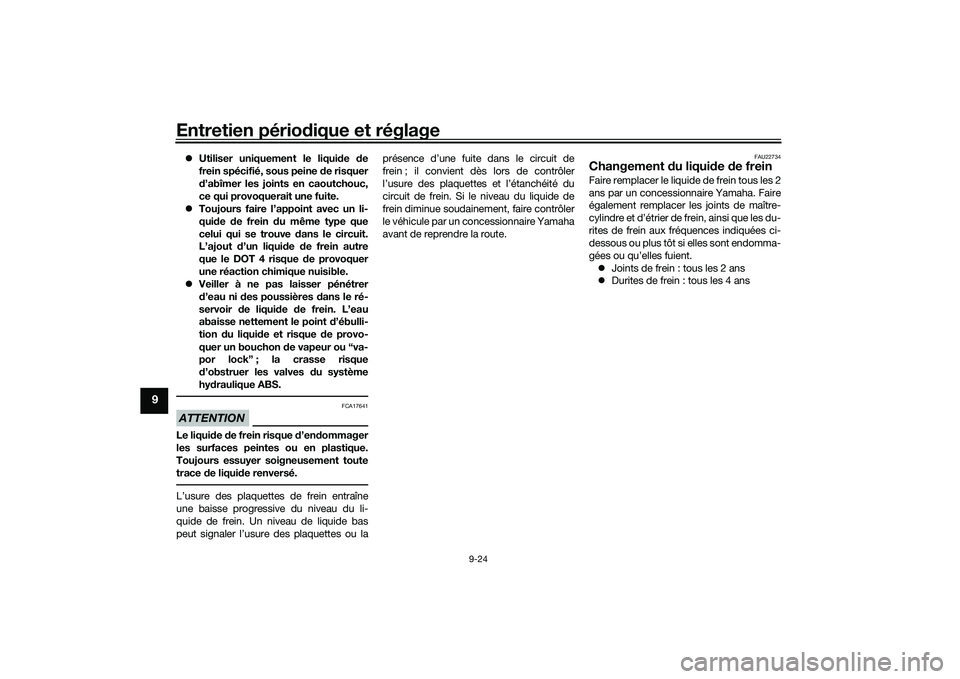

Entretien périodique et réglage
9-24
9
 Utiliser uniquement le liqui de de
frein spécifié, sous peine de risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau ni des poussières dans le ré-
servoir de liqui de de frein. L’eau
abaisse nettement le point d’ébulli-
tion du liqui de et risque d e provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d ’obstruer les valves du système
hy draulique ABS.ATTENTION
FCA17641
Le liqui de de frein risque d ’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
FAU22734
Changement
du liqui de de freinFaire remplacer le liquide de frein tous les 2
ans par un concessionnaire Yamaha. Faire
également remplacer les joints de maître-
cylindre et d’étrier de frein, ainsi que les du-
rites de frein aux fréquences indiquées ci-
dessous ou plus tôt si elles sont endomma-
gées ou qu’elles fuient.
 Joints de frein : tous les 2 ans
 Durites de frein : tous les 4 ans
UBBDF0F0.book Page 24 Monday, June 14, 2021 9:29 AM
