2021 YAMAHA FX SVHO Betriebsanleitungen (in German)

Bedienung der Ausrüstung
57

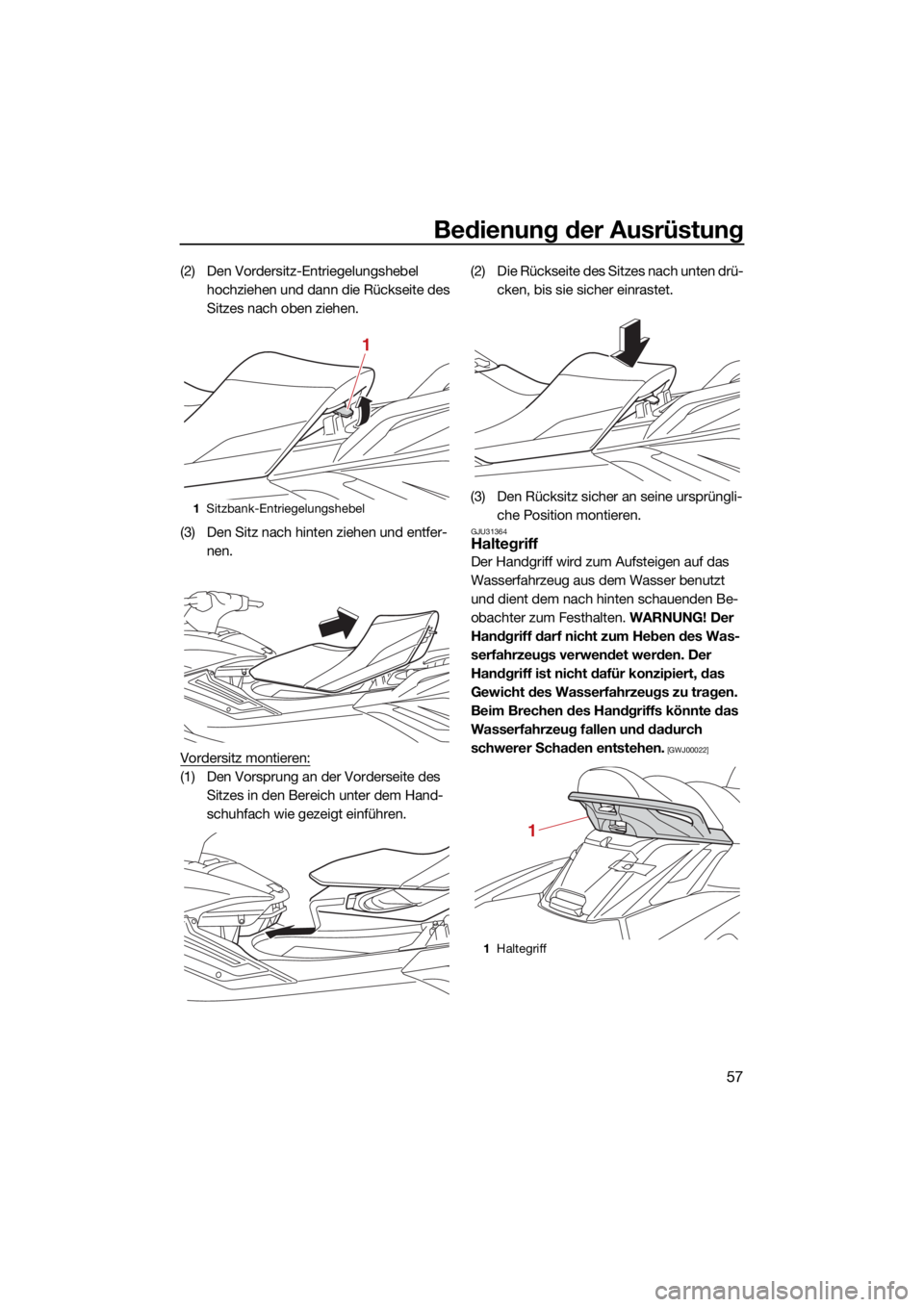

(2) Den Vordersitz-Entriegelungshebel hochziehen und dann die Rückseite des
Sitzes nach oben ziehen.
(3) Den Sitz nach hinten ziehen und entfer- nen.
Vordersitz montieren:
(1) Den Vorsprung an der Vorderseite des Sitzes in den Bereich unter dem Hand-
schuhfach wie gezeigt einführen. (2) Die Rückseite des Sitzes nach unten drü-
cken, bis sie sicher einrastet.
(3) Den Rücksitz sicher an seine ursprüngli- che Position montieren.
GJU31364Haltegriff
Der Handgriff wird zum Aufsteigen auf das
Wasserfahrzeug aus dem Wasser benutzt
und dient dem nach hinten schauenden Be-
obachter zum Festhalten. WARNUNG! Der
Handgriff darf nicht zum Heben des Was-
serfahrzeugs verwendet werden. Der
Handgriff ist nicht dafür konzipiert, das
Gewicht des Wasserfahrzeugs zu tragen.
Beim Brechen des Handgriffs könnte das
Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ00022]
1 Sitzbank-Entriegelungshebel
1
1Haltegriff
1
UF3X72G0.book Page 57 Friday, May 29, 2020 10:03 AM

Bedienung der Ausrüstung
58

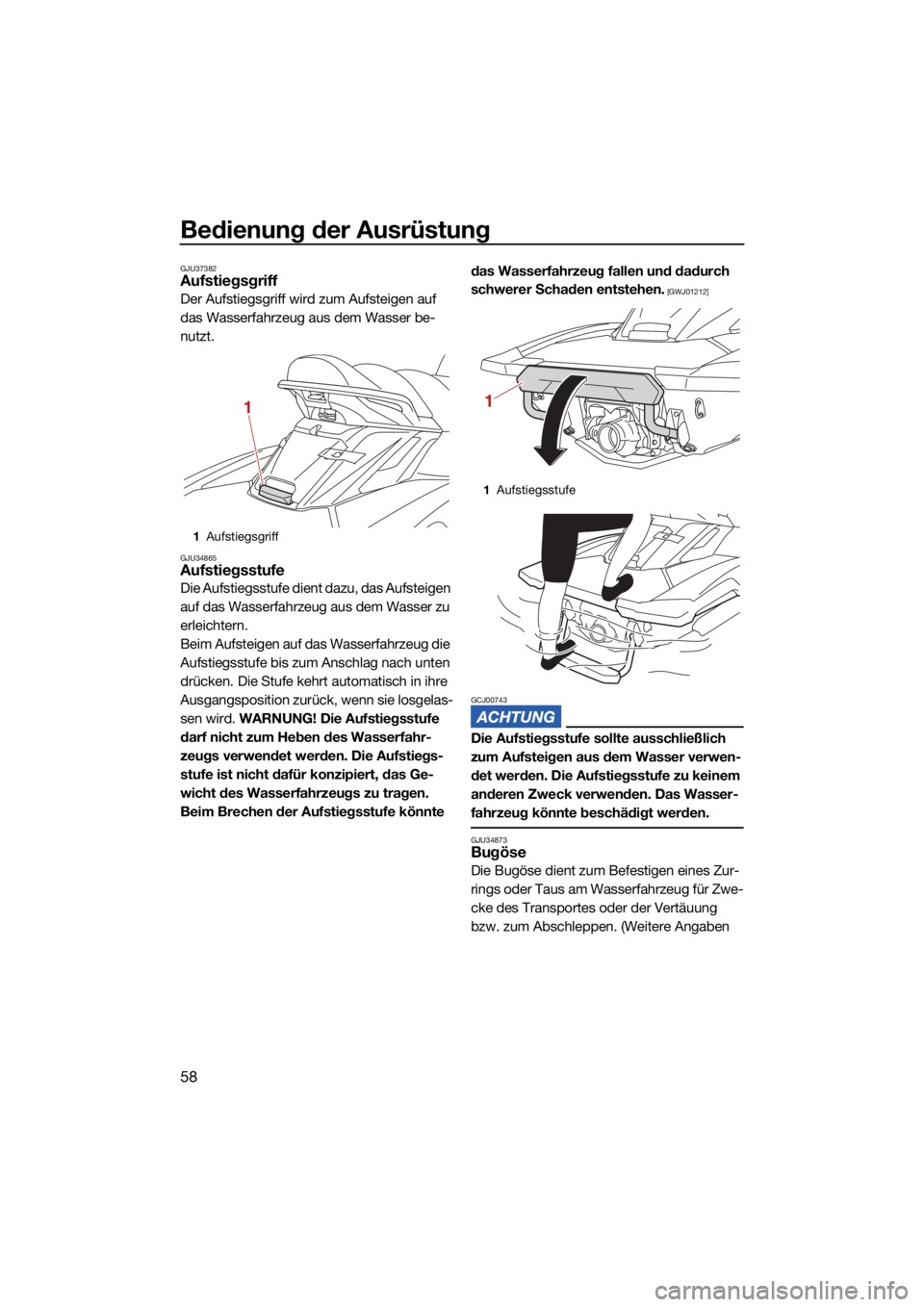

GJU37382Aufstiegsgriff
Der Aufstiegsgriff wird zum Aufsteigen auf
das Wasserfahrzeug aus dem Wasser be-
nutzt.
GJU34865Aufstiegsstufe
Die Aufstiegsstufe dient dazu, das Aufsteigen
auf das Wasserfahrzeug aus dem Wasser zu
erleichtern.
Beim Aufsteigen auf das Wasserfahrzeug die
Aufstiegsstufe bis zum Anschlag nach unten
drücken. Die Stufe kehrt automatisch in ihre
Ausgangsposition zurück, wenn sie losgelas-
sen wird. WARNUNG! Die Aufstiegsstufe
darf nicht zum Heben des Wasserfahr-
zeugs verwendet werden. Die Aufstiegs-
stufe ist nicht dafür konzipiert, das Ge-
wicht des Wasserfahrzeugs zu tragen.
Beim Brechen der Aufstiegsstufe könnte das Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ01212]
GCJ00743
Die Aufstiegsstufe sollte ausschließlich
zum Aufsteigen aus dem Wasser verwen-
det werden. Die Aufstiegsstufe zu keinem
anderen Zweck verwenden. Das Wasser-
fahrzeug könnte beschädigt werden.
GJU34873Bugöse
Die Bugöse dient zum Befestigen eines Zur-
rings oder Taus am Wasserfahrzeug für Zwe-
cke des Transportes oder der Vertäuung
bzw. zum Abschleppen. (Weitere Angaben
1
Aufstiegsgriff
1
1Aufstiegsstufe
1
UF3X72G0.book Page 58 Friday, May 29, 2020 10:03 AM

Bedienung der Ausrüstung
59

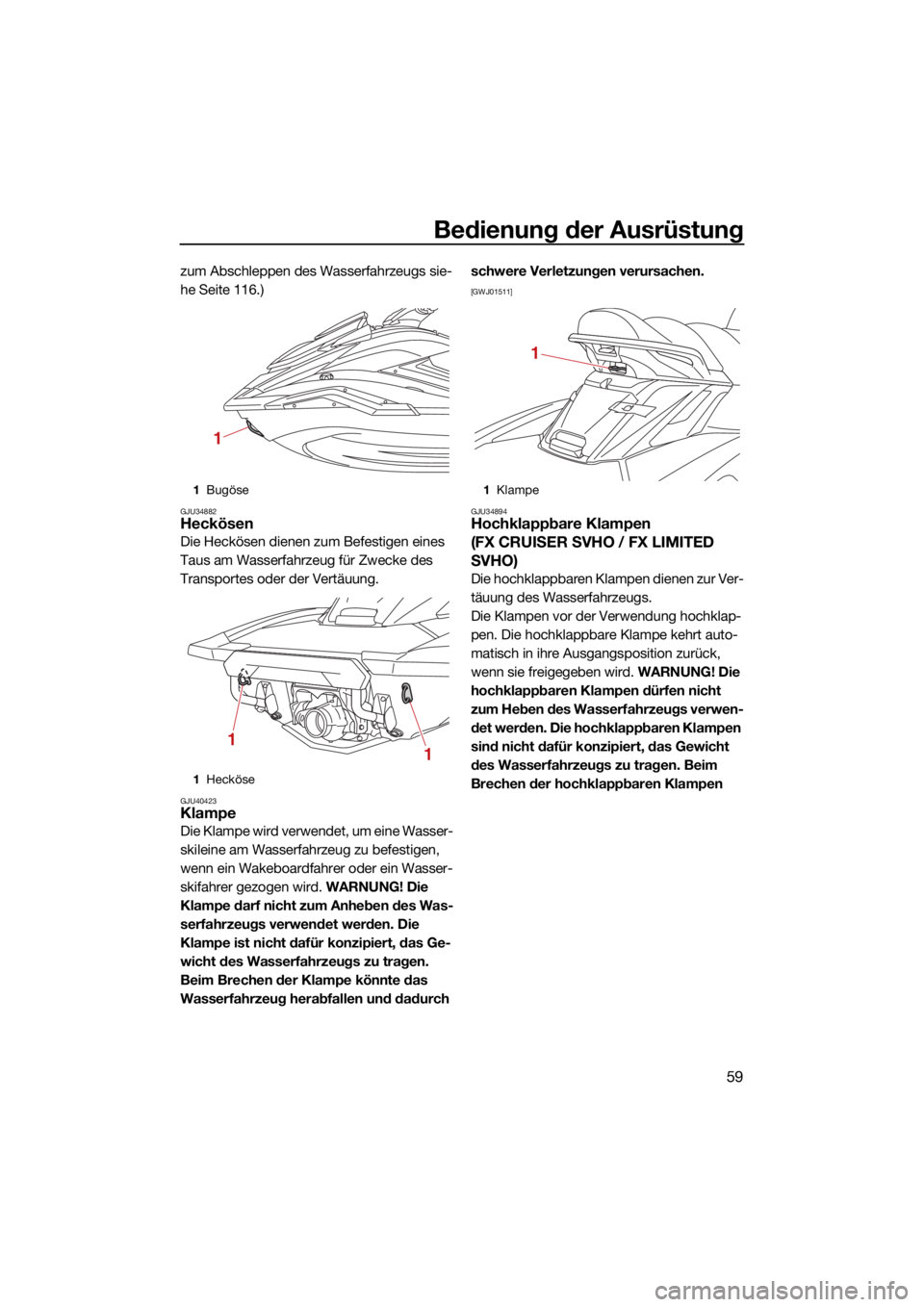

zum Abschleppen des Wasserfahrzeugs sie-
he Seite 116.)
GJU34882Heckösen
Die Heckösen dienen zum Befestigen eines
Taus am Wasserfahrzeug für Zwecke des
Transportes oder der Vertäuung.
GJU40423Klampe
D i e K l a m p e w i r d v e r w e n d e t , u m e i n e W a s s e r -
skileine am Wasserfahrzeug zu befestigen,
wenn ein Wakeboardfahrer oder ein Wasser-
skifahrer gezogen wird. WARNUNG! Die
Klampe darf nicht zum Anheben des Was-
serfahrzeugs verwendet werden. Die
Klampe ist nicht dafür konzipiert, das Ge-
wicht des Wasserfahrzeugs zu tragen.
Beim Brechen der Klampe könnte das
Wasserfahrzeug herabfallen und dadurch schwere Verletzungen verursachen.

[GWJ01511]
GJU34894
Hochklappbare Klampen
(FX CRUISER SVHO / FX LIMITED
SVHO)
Die hochklappbaren Klampen dienen zur Ver-
täuung des Wasserfahrzeugs.
Die Klampen vor der Verwendung hochklap-
pen. Die hochklappbare Klampe kehrt auto-
matisch in ihre Ausgangsposition zurück,
wenn sie freigegeben wird. WARNUNG! Die
hochklappbaren Klampen dürfen nicht
zum Heben des Wasserfahrzeugs verwen-
det werden. Die hochklappbaren Klampen
sind nicht dafür konzipiert, das Gewicht
des Wasserfahrzeugs zu tragen. Beim
Brechen der hochklappbaren Klampen
1 Bugöse
1 Hecköse
1
11
1Klampe
1
UF3X72G0.book Page 59 Friday, May 29, 2020 10:03 AM

Bedienung der Ausrüstung
60

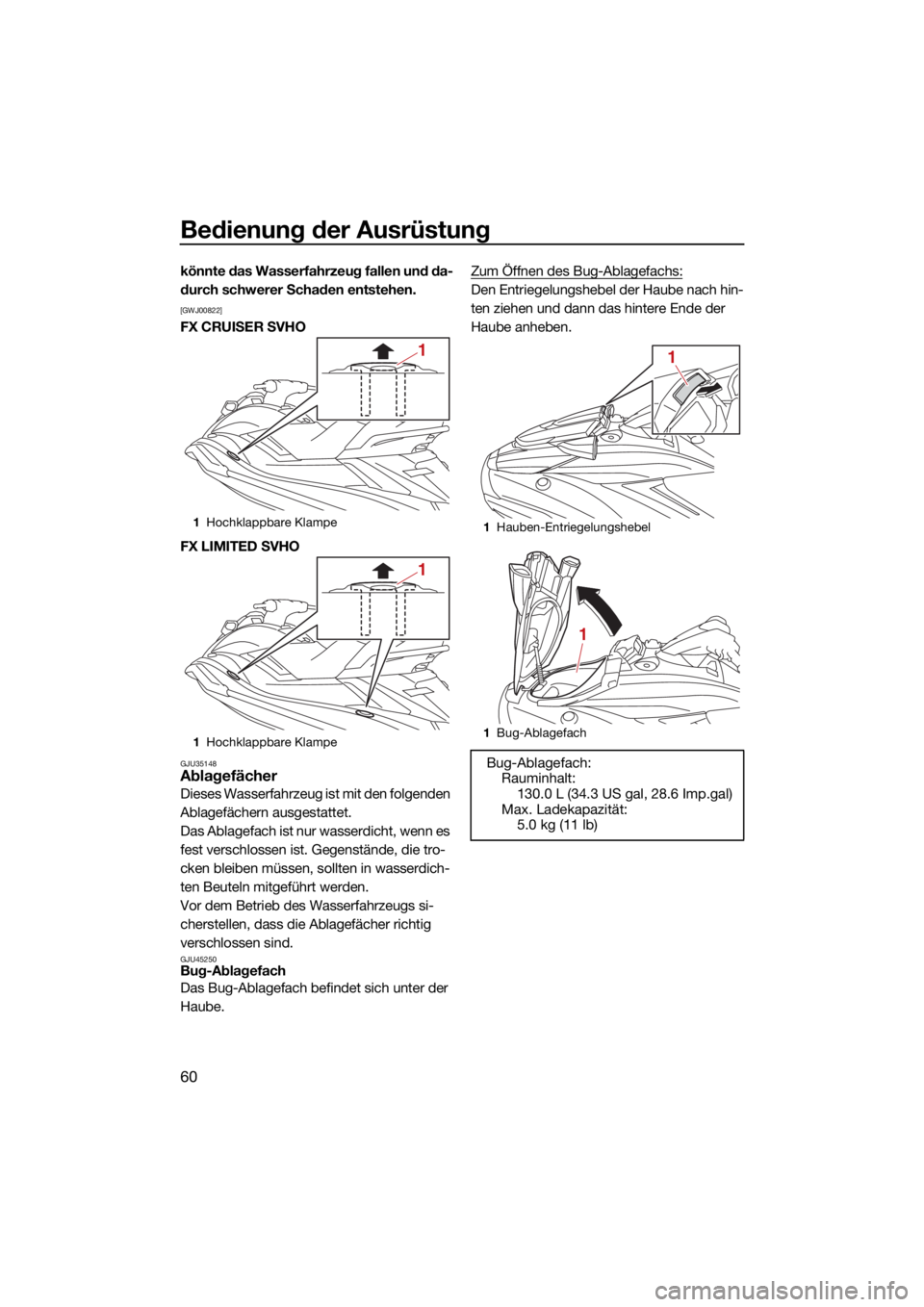

könnte das Wasserfahrzeug fallen und da-
durch schwerer Schaden entstehen.

[GWJ00822]
FX CRUISER SVHO
FX LIMITED SVHO
GJU35148Ablagefächer
Dieses Wasserfahrzeug ist mit den folgenden
Ablagefächern ausgestattet.
Das Ablagefach ist nur wasserdicht, wenn es
fest verschlossen ist. Gegenstände, die tro-
cken bleiben müssen, sollten in wasserdich-
ten Beuteln mitgeführt werden.
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass die Ablagefächer richtig
verschlossen sind.
GJU45250Bug-Ablagefach
Das Bug-Ablagefach befindet sich unter der
Haube. Zum Öffnen des Bug-Ablagefachs:
Den Entriegelungshebel der Haube nach hin-
ten ziehen und dann das hintere Ende der
Haube anheben.
1
Hochklappbare Klampe
1 Hochklappbare Klampe
1
1
1Hauben-Entriegelungshebel
1 Bug-Ablagefach
Bug-Ablagefach:
Rauminhalt: 130.0 L (34.3 US gal, 28.6 Imp.gal)
Max. Ladekapazität: 5.0 kg (11 lb)
1
1
UF3X72G0.book Page 60 Friday, May 29, 2020 10:03 AM

Bedienung der Ausrüstung
61

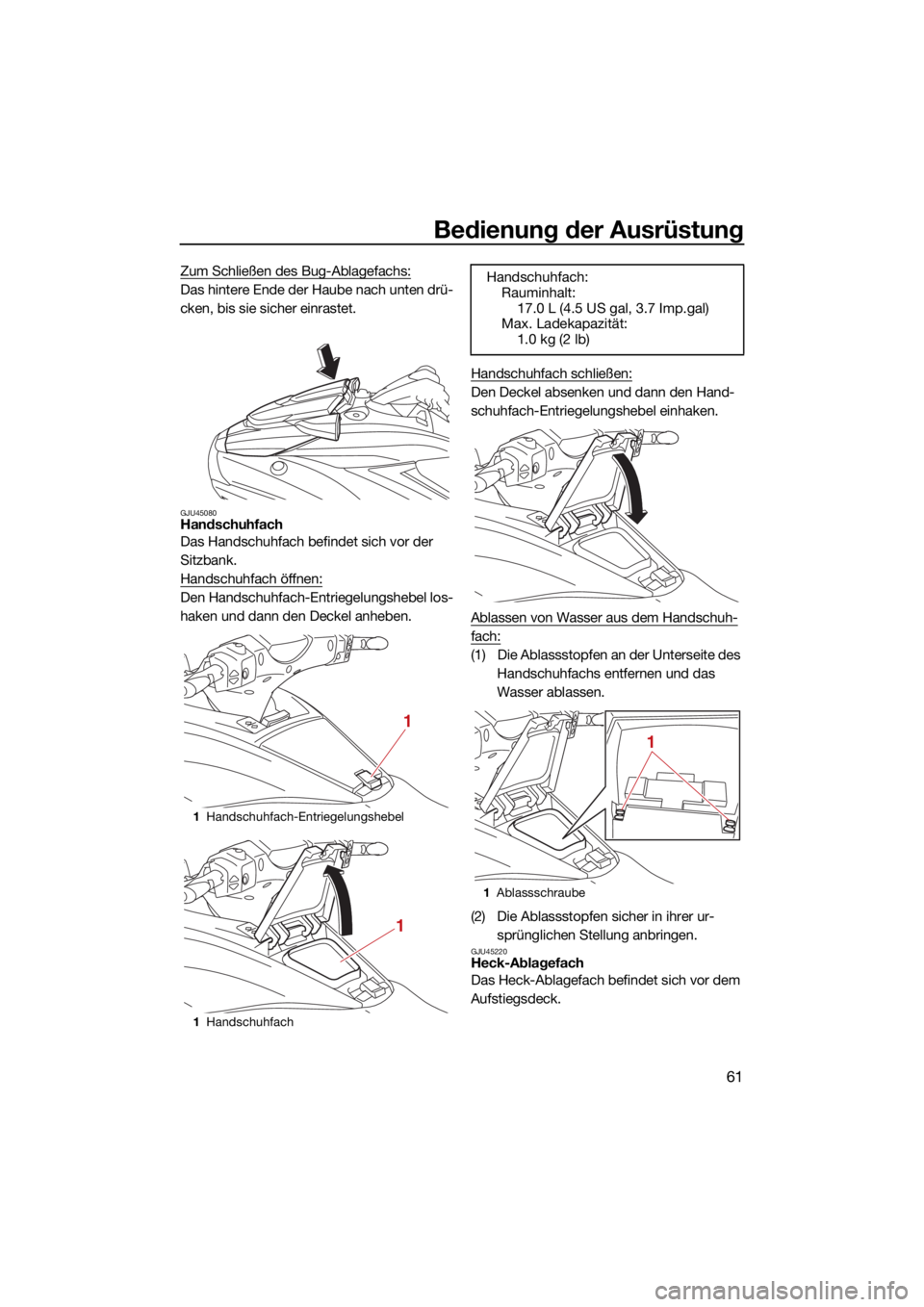

Zum Schließen des Bug-Ablagefachs:
Das hintere Ende der Haube nach unten drü-
cken, bis sie sicher einrastet.
GJU45080Handschuhfach
Das Handschuhfach befindet sich vor der
Sitzbank.
Handschuhfach öffnen:
Den Handschuhfach-Entriegelungshebel los-
haken und dann den Deckel anheben.Handschuhfach schließen:
Den Deckel absenken und dann den Hand-
schuhfach-Entriegelungshebel einhaken.
Ablassen von Wasser aus dem Handschuh-
fach:
(1) Die Ablassstopfen an der Unterseite des
Handschuhfachs entfernen und das
Wasser ablassen.
(2) Die Ablassstopfen sicher in ihrer ur- sprünglichen Stellung anbringen.
GJU45220Heck-Ablagefach
Das Heck-Ablagefach befindet sich vor dem
Aufstiegsdeck.
1Handschuhfach-Entriegelungshebel
1 Handschuhfach
1
1
Handschuhfach:
Rauminhalt:
17.0 L (4.5 US gal, 3.7 Imp.gal)
Max. Ladekapazität: 1.0 kg (2 lb)
1Ablassschraube
1
UF3X72G0.book Page 61 Friday, May 29, 2020 10:03 AM

Bedienung der Ausrüstung
62

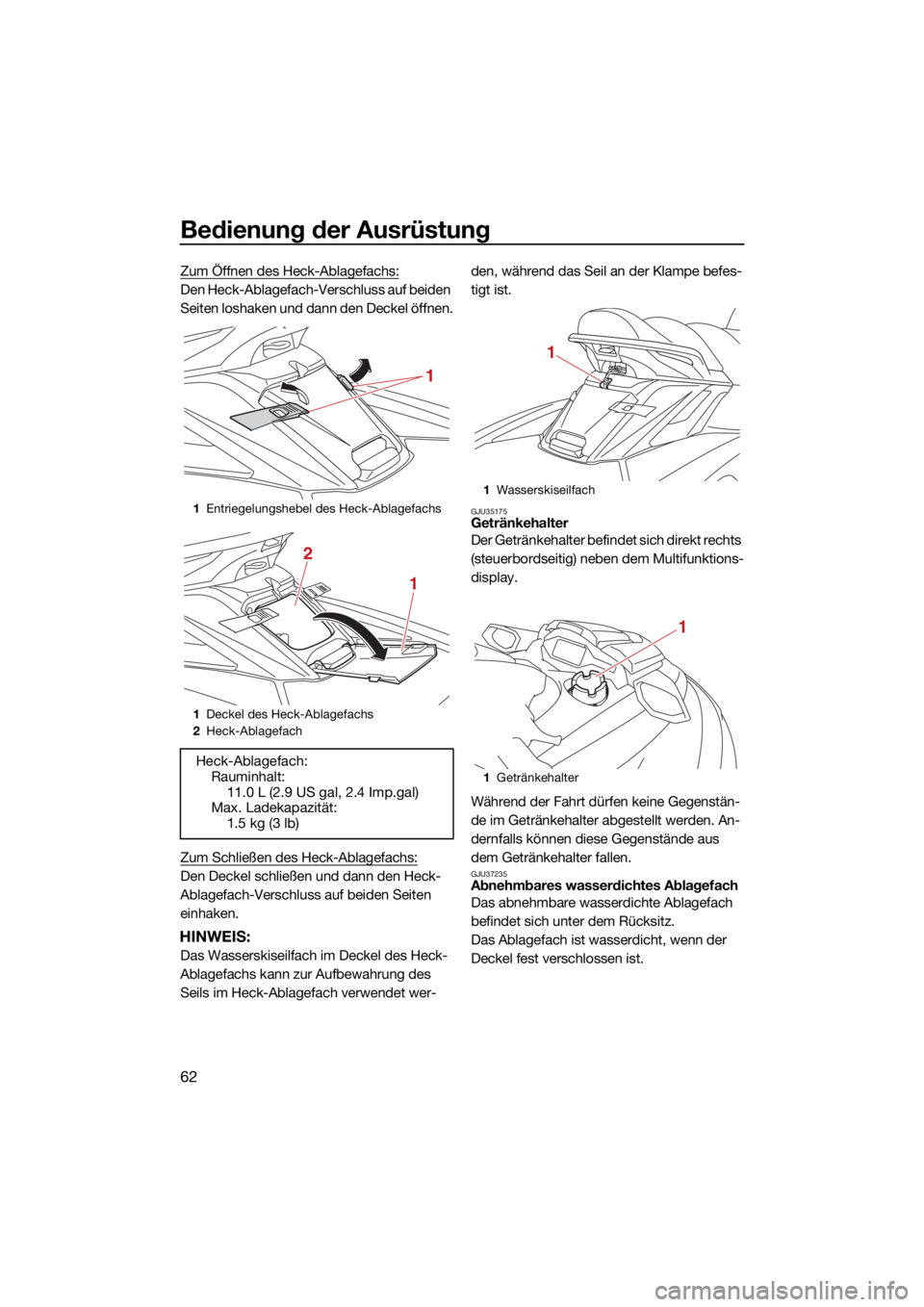

Zum Öffnen des Heck-Ablagefachs:
Den Heck-Ablagefach-Verschluss auf beiden
Seiten loshaken und dann den Deckel öffnen.
Zum Schließen des Heck-Ablagefachs:
Den Deckel schließen und dann den Heck-
Ablagefach-Verschluss auf beiden Seiten
einhaken.
HINWEIS:
Das Wasserskiseilfach im Deckel des Heck-
Ablagefachs kann zur Aufbewahrung des
Seils im Heck-Ablagefach verwendet wer-den, während das Seil an der Klampe befes-
tigt ist.
GJU35175Getränkehalter
Der Getränkehalter befindet sich direkt rechts
(steuerbordseitig) neben dem Multifunktions-
display.
Während der Fahrt dürfen keine Gegenstän-
de im Getränkehalter abgestellt werden. An-
dernfalls können diese Gegenstände aus
dem Getränkehalter fallen.
GJU37235Abnehmbares wasserdichtes Ablagefach
Das abnehmbare wasserdichte Ablagefach
befindet sich unter dem Rücksitz.
Das Ablagefach ist wasserdicht, wenn der
Deckel fest verschlossen ist.
1
Entriegelungshebel des Heck-Ablagefachs
1 Deckel des Heck-Ablagefachs
2 Heck-Ablagefach
Heck-Ablagefach:
Rauminhalt:11.0 L (2.9 US gal, 2.4 Imp.gal)
Max. Ladekapazität:
1.5 kg (3 lb)
1
1
2
1Wasserskiseilfach
1 Getränkehalter
1
1
UF3X72G0.book Page 62 Friday, May 29, 2020 10:03 AM

Bedienung der Ausrüstung
63

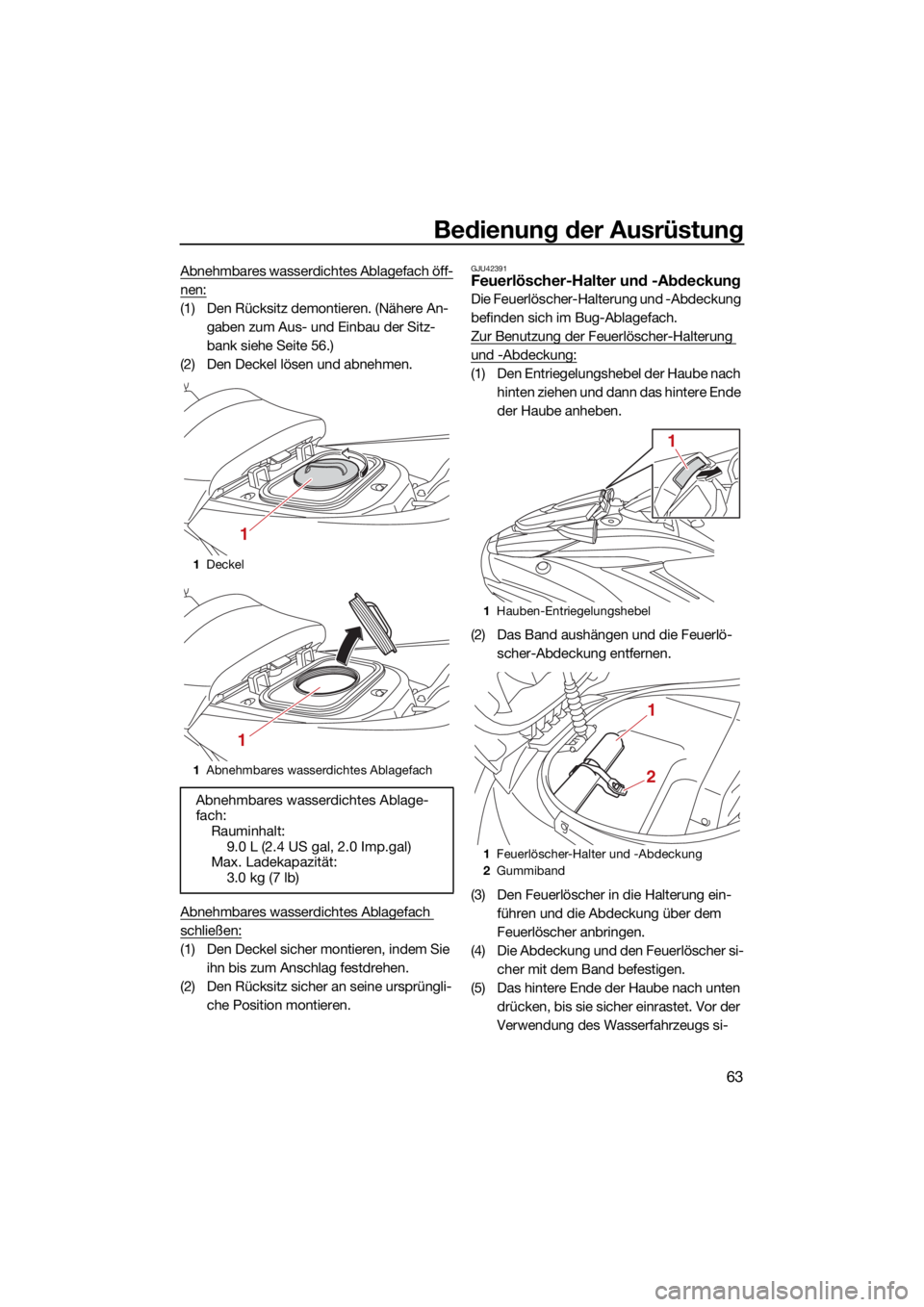

Abnehmbares wasserdichtes Ablagefach öff-
nen:
(1) Den Rücksitz demontieren. (Nähere An-gaben zum Aus- und Einbau der Sitz-
bank siehe Seite 56.)
(2) Den Deckel lösen und abnehmen.
Abnehmbares wasserdichtes Ablagefach
schließen:
(1) Den Deckel sicher montieren, indem Sie ihn bis zum Anschlag festdrehen.
(2) Den Rücksitz sicher an seine ursprüngli- che Position montieren.
GJU42391Feuerlöscher-Halter und -Abdeckung
Die Feuerlöscher-Halterung und -Abdeckung
befinden sich im Bug-Ablagefach.
Zur Benutzung der Feuerlöscher-Halterung
und -Abdeckung:
(1) Den Entriegelungshebel der Haube nach hinten ziehen und dann das hintere Ende
der Haube anheben.
(2) Das Band aushängen und die Feuerlö- scher-Abdeckung entfernen.
(3) Den Feuerlöscher in die Halterung ein- führen und die Abdeckung über dem
Feuerlöscher anbringen.
(4) Die Abdeckung und den Feuerlöscher si- cher mit dem Band befestigen.
(5) Das hintere Ende der Haube nach unten drücken, bis sie sicher einrastet. Vor der
Verwendung des Wasserfahrzeugs si-
1Deckel
1 Abnehmbares wasserdichtes Ablagefach
Abnehmbares wasserdichtes Ablage-
fach:
Rauminhalt:
9.0 L (2.4 US gal, 2.0 Imp.gal)
Max. Ladekapazität: 3.0 kg (7 lb)
1
1
1Hauben-Entriegelungshebel
1 Feuerlöscher-Halter und -Abdeckung
2 Gummiband
1
1
2
UF3X72G0.book Page 63 Friday, May 29, 2020 10:03 AM

Bedienung der Ausrüstung
64

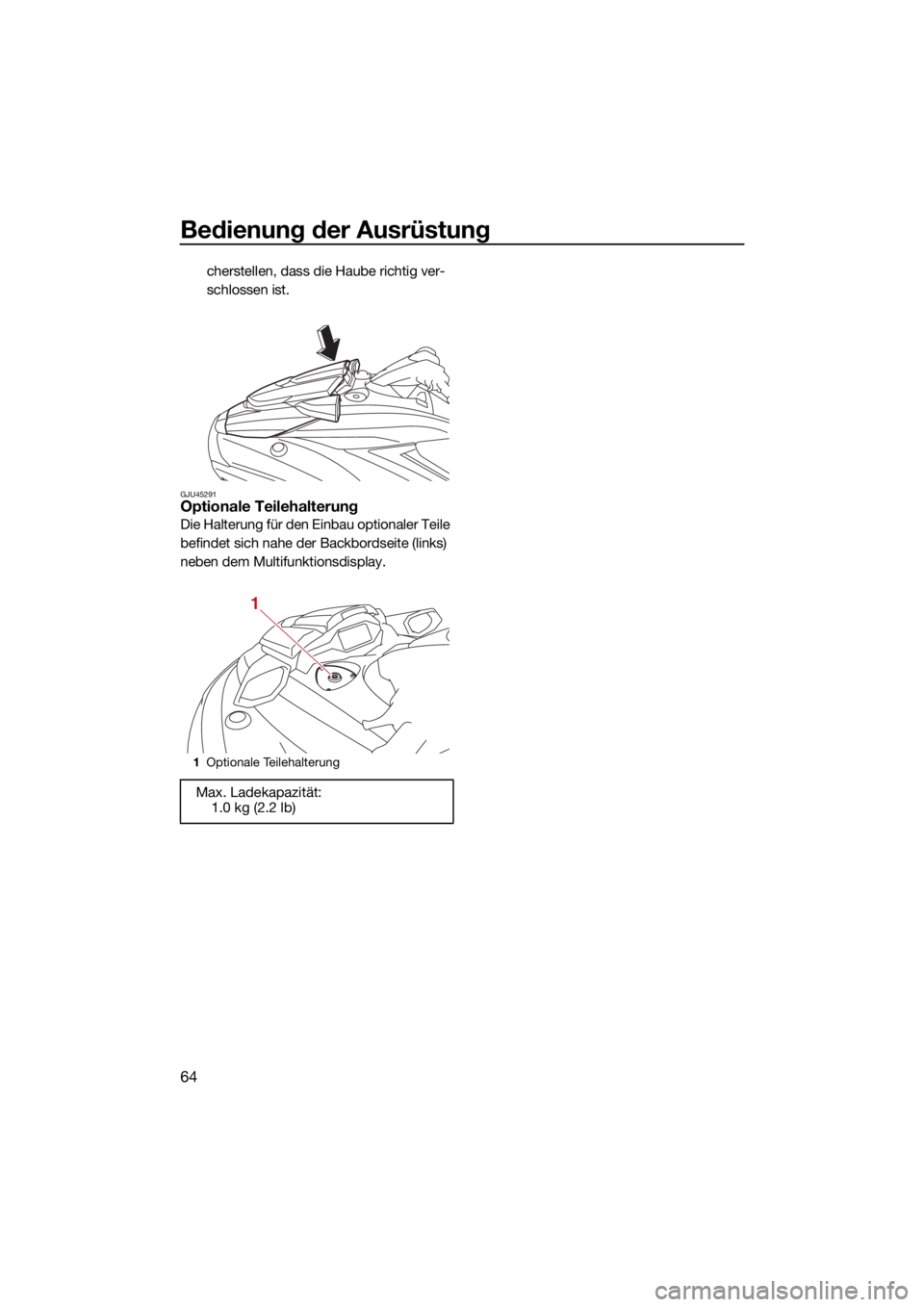

cherstellen, dass die Haube richtig ver-
schlossen ist.
GJU45291Optionale Teilehalterung
Die Halterung für den Einbau optionaler Teile
befindet sich nahe der Backbordseite (links)
neben dem Multifunktionsdisplay.
1Optionale Teilehalterung
Max. Ladekapazität:
1.0 kg (2.2 lb)
1
UF3X72G0.book Page 64 Friday, May 29, 2020 10:03 AM
