2021 YAMAHA FX SVHO Betriebsanleitungen (in German)

Aufkleber verschiedener Art
1
GJU36452
Erkennungsnummern
Bitte übertragen Sie die Haupt- und Fahr-
zeug-Identifizierungsnummern (PRI-ID und
CIN) sowie die Motor-Seriennummer in die
dafür vorgesehenen Felder, da sie für die Be-
stellung von Ersatzteilen benötigt werden.
Die Erkennungsnummern notieren und an ei-
nem sicheren Ort aufbewahren, für den Fall,
dass das Wasserfahrzeug gestohlen wird.
GJU42521Haupt-Identifizierungsnummer
(PRI-ID)
Die Haupt-Identifizierungsnummer ist auf ei-
nem Schild eingestanzt, das sich im Motor-
raum befindet. (Demontage und Montage der
Sitze siehe Seite 56, weitere Angaben zum
abnehmbaren wasserdichten Ablagefach
siehe Seite 62.)MODELL:
FC1800-W (FX SVHO)
FC1800A-W (FX CRUISER SVHO)
FC1800B-W (FX LIMITED SVHO)
1
Lage der Haupt-Identifizierungsnummer
(PRI-ID)
1
MODELYAMAHA MOTOR CO.,LTD.
ASSEMBLED IN U.S.A. WITH FOREIGN AND DOMESTIC COMPONENTS.
ASSEMBLÉ EN U.S. AVEC DES COMPOSANTS ÉTRANGERS ET
DOMESTIQUES. PRI-I.D.
UF3X72G0.book Page 1 Friday, May 29, 2020 10:03 AM

Aufkleber verschiedener Art
2
GJU36551Fahrzeug-Identifizierungsnummer
(CIN)
Die Fahrzeug-Identifizierungsnummer (CIN)
ist auf einem Schild eingestanzt, das am Ach-
terdeck angebracht ist.
GJU40471Motor-Seriennummer
Die Motor-Seriennummer ist auf einem
Schild eingestanzt, das am Motor ange-
bracht ist. (Demontage und Montage des Sit- zes siehe Seite 56, Demontage und Montage
der Motorabdeckung siehe Seite 102.)
GJU42031Produktionsdatums-Aufkleber
Dieser Aufkleber ist an der Oberseite des Zy-
linderkopfes angebracht. (Demontage und
Montage des Sitzes siehe Seite 56, Demon-
1
Lage der Fahrzeug-Identifizierungsnum-
mer (CIN)
1
1Lage der Motor-Seriennummer
1
UF3X72G0.book Page 2 Friday, May 29, 2020 10:03 AM

Aufkleber verschiedener Art
3
tage und Montage der Motorabdeckung sie-
he Seite 102.)GJU30321
ModellangabenGJU30333Herstellerschild
Wasserfahrzeuge mit dieser Plakette ent-
sprechen bestimmten Abschnitten der Euro-
päischen Maschinenrichtlinie.
Ein Teil der Informationen steht auf dem Her-
stellerschild, das am Wasserfahrzeug ange-
bracht ist. Die vollständigen Erläuterungen
finden sich in den entsprechenden Abschnit-
ten der vorliegenden Betriebsanleitung.
Konstruktionsklasse dieses Personen-
Wasserfahrzeugs: C
Klasse C:
Das Wasserfahrzeug wurde für den Betrieb
bis Beaufort-Windstärke 6 und entsprechen-
de Wellenhöhen entwickelt (signifikante Wel-
lenhöhen bis 2 m (6.56 ft); siehe folgender
HINWEIS). Solche Bedingungen finden sich
auf windausgesetzten Binnengewässern, in

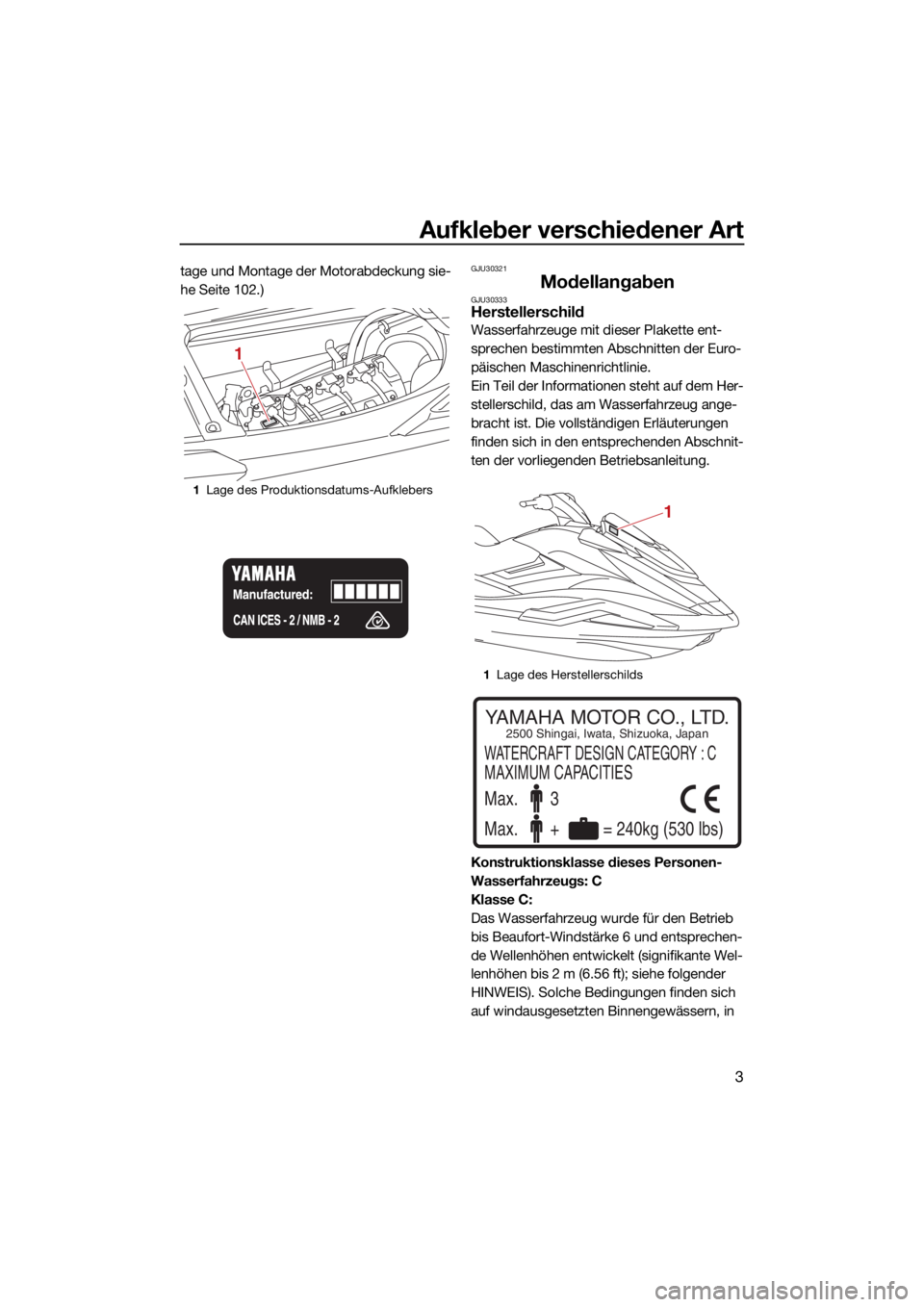

1Lage des Produktionsdatums-Aufklebers
1
1Lage des Herstellerschilds
1
YAMAHA MOTOR CO., LTD.
WATERCRAFT DESIGN CATEGORY : C
MAXIMUM CAPACITIES
2500 Shingai, Iw ata, Shizuoka, Japan
Max. 3
Max. + = 240kg (530 lbs)
UF3X72G0.book Page 3 Friday, May 29, 2020 10:03 AM

Aufkleber verschiedener Art
4
Mündungsgebieten und in Küstengewässern
mit gemäßigten Wetterverhältnissen.
HINWEIS:
Unter signifikanter Wellenhöhe versteht man
die mittlere Höhe des höchsten Drittels der
Wellen. Dies entspricht in etwa der Wellenhö-
he, wie sie ein erfahrener Beobachter ein-
schätzen würde. Manche Wellen erreichen
allerdings das Doppelte dieser Höhe.
UF3X72G0.book Page 4 Friday, May 29, 2020 10:03 AM

Aufkleber verschiedener Art
5
GJU30454

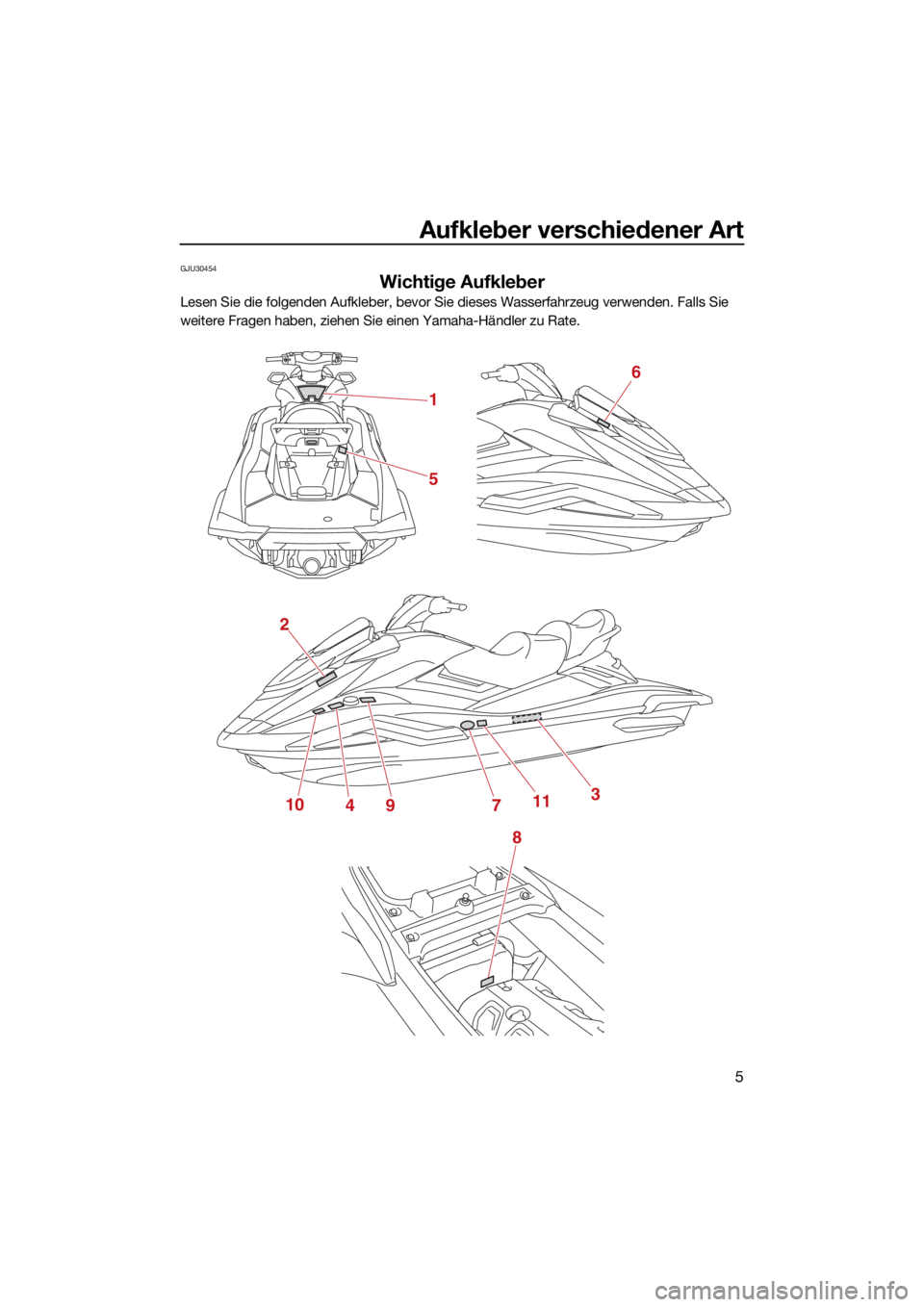

Wichtige Aufkleber
Lesen Sie die folgenden Aufkleber, bevor Sie dieses Wasserfahrzeug verwenden. Falls Sie
weitere Fragen haben, ziehen Sie einen Yamaha-Händler zu Rate.
1
5
2
8
41091137
6
UF3X72G0.book Page 5 Friday, May 29, 2020 10:03 AM

Aufkleber verschiedener Art
6

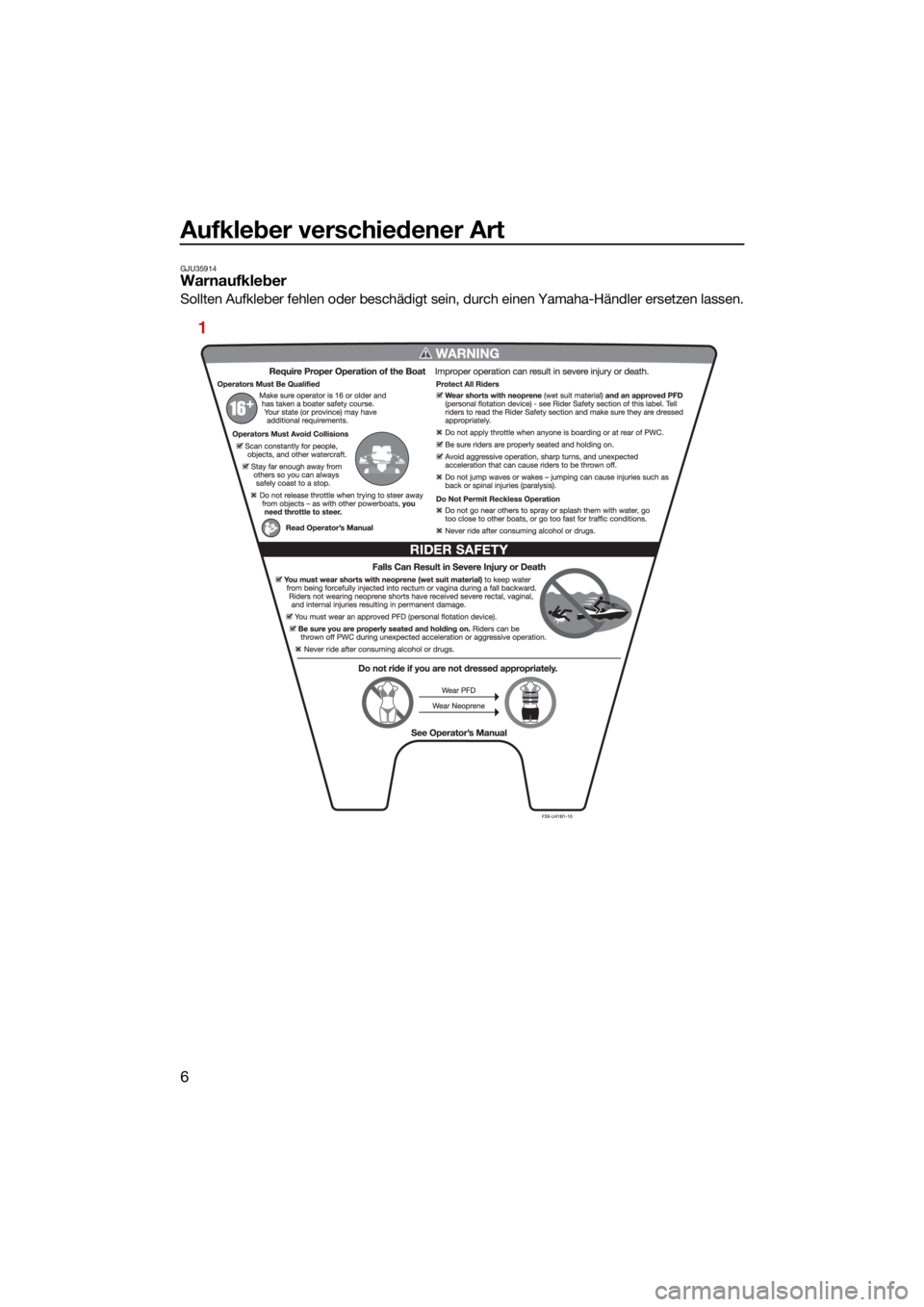

GJU35914Warnaufkleber
Sollten Aufkleber fehlen oder beschädigt sein, durch einen Yamaha-Händler ersetzen lassen.
1
UF3X72G0.book Page 6 Friday, May 29, 2020 10:03 AM

Aufkleber verschiedener Art
7
F3J-U415B -10
F3V-U41B1-30

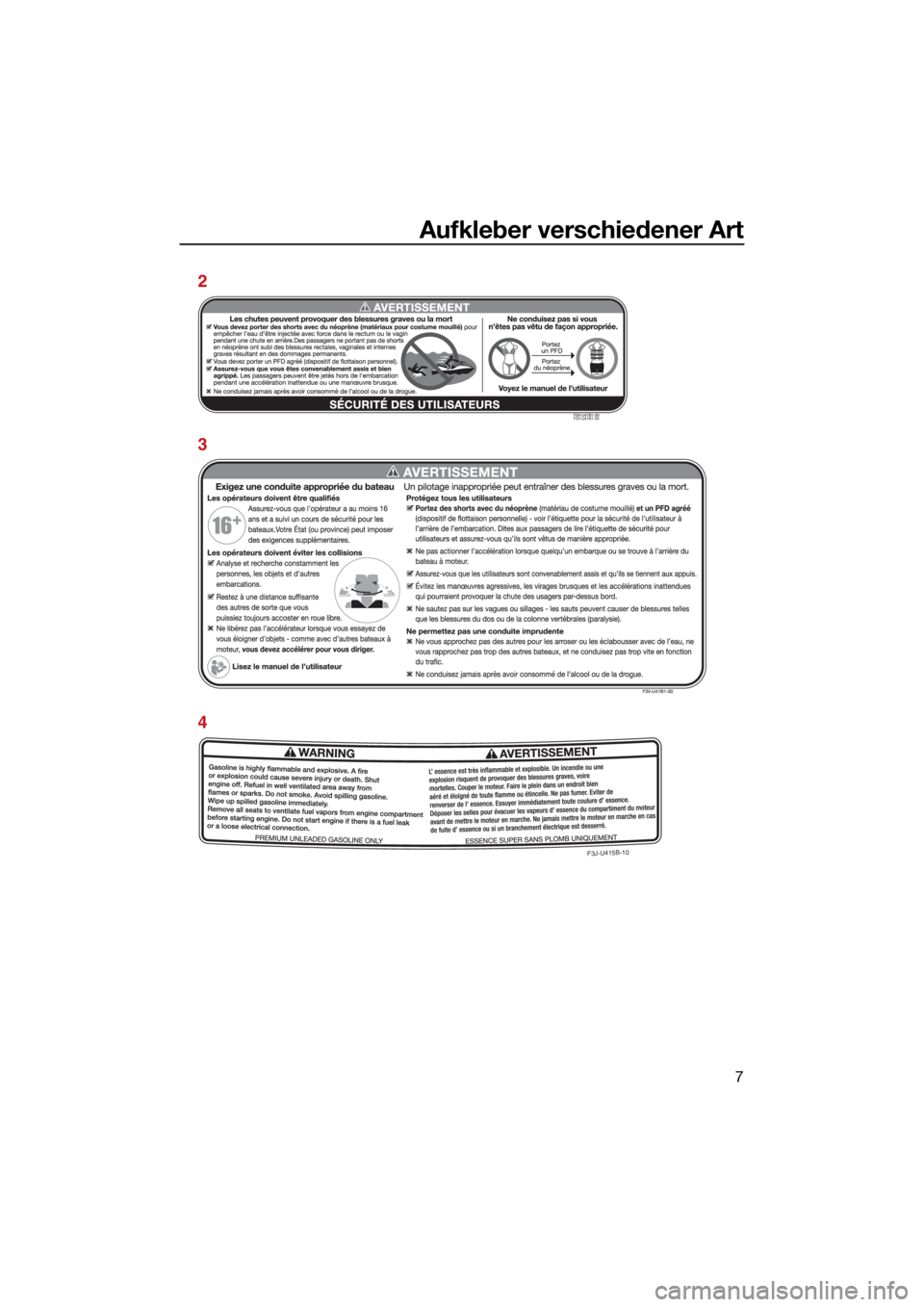

2
3
4
UF3X72G0.book Page 7 Friday, May 29, 2020 10:03 AM

Aufkleber verschiedener Art
8

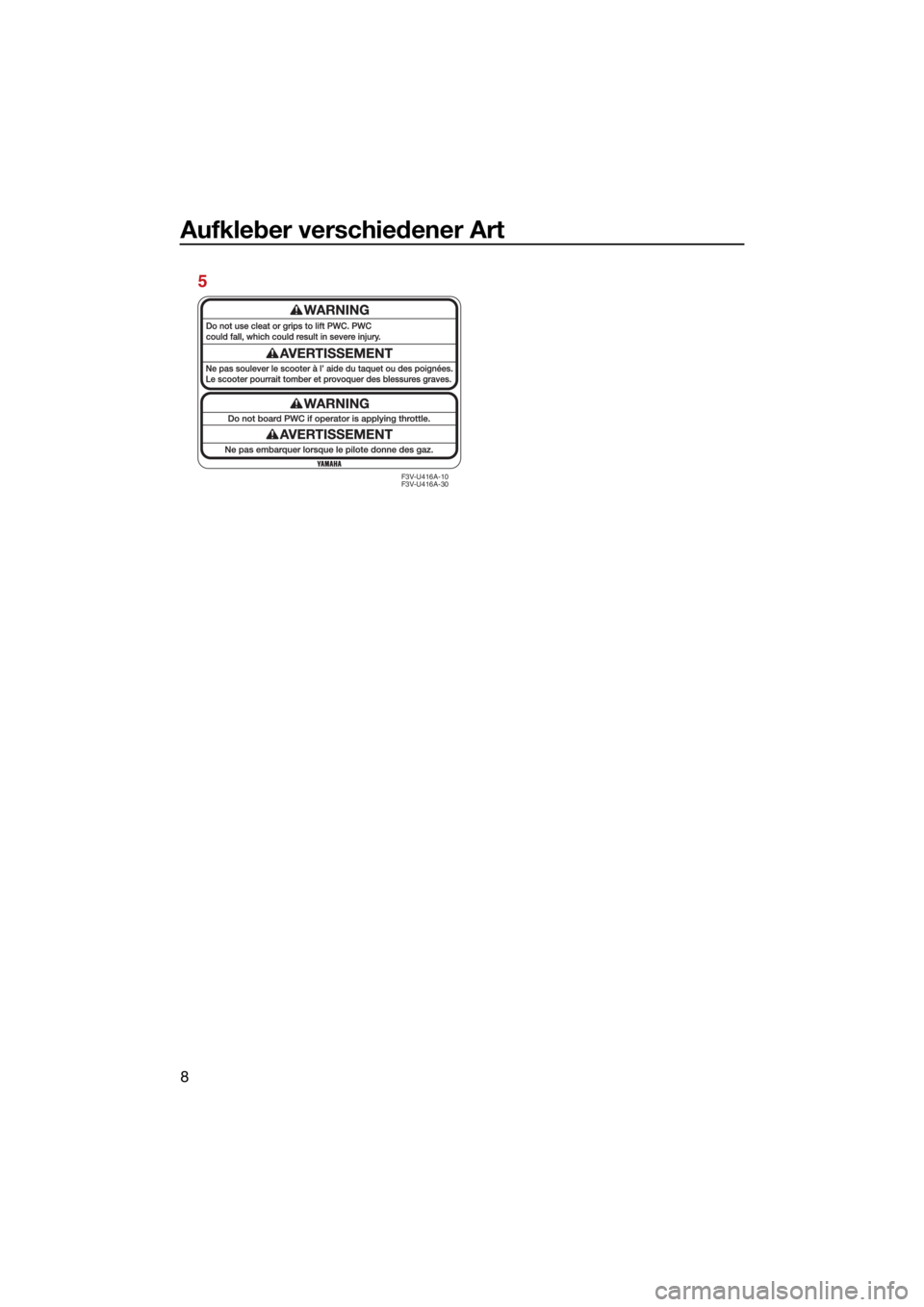

5
F3V-U416A-10
F3V-U416A-30
UF3X72G0.book Page 8 Friday, May 29, 2020 10:03 AM
