Beschreibung
25
1
2
3
4
5
6
8
13
12
6
8
111097
1Haltegriff (Seite 57)
2 Klampe (Seite 59)
3 Heck-Ablagefach (Seite 61)
4 Aufstiegsgriff (Seite 58)
5 Einstiegsplattform
6 Hecköse (Seite 59)
7 Einlassgitter
8 Heck-Ablassschraube (Seite 69)
9 Gleitplatte
10 Jetdüse
11 Umkehrklappe (Seite 34)
12 Aufstiegsstufe (Seite 58)
13 Spülschlauchanschluss (Seite 97)
UF3X72G0.book Page 25 Friday, May 29, 2020 10:03 AM

Beschreibung
26
1
2
1
10
111213
20
1918
17
1614
15
2
8
394
567
1Lenker
2 Rückspiegel
3 RiDE-Hebel (Seite 34)
4 Starterschalter (Seite 29)
5 Motor-Quickstoppschalter (Seite 29)
6 Clip (Seite 29)
7 Motor-Quickstoppleine (Handgelenk-
Schleife) (Seite 29)
8 Multifunktionsdisplay (Seite 46)
9 Gashebel (Seite 30)
10 Aufwärtsschalter “SPEED CONTROL”
(Seite 39, 40, 44) 11
Abwärtsschalter “SPEED CONTROL”
(Seite 39, 40, 44)
12 “SET”-Schalter (Seite 44)
13 “NO-WAKE MODE”-Schalter (Seite 40)
14 Kipphebel (Seite 31)
15 Handschuhfach (Seite 61)
16 Knopf “ALARM MUTE” (Seite 47)
17 Knopf “MENU SCROLL” (Seite 47)
18 Motor-Stoppschalter (Seite 29)
19 Abwärtsschalter “TRIM/T.D.E.” (Seite 37, 39)
20 Aufwärtsschalter “TRIM/T.D.E.” (Seite 37, 39)
UF3X72G0.book Page 26 Friday, May 29, 2020 10:03 AM

Beschreibung
27
Motorraum
12
5
7
8
9106
43
1Messstab (Seite 67)
2 Motoröl-Einfüllverschluss (Seite 67)
3 Schaltkasten
4 Batterie (Seite 76)
5 Abnehmbares wasserdichtes Ablagefach
(Seite 62)
6 Zündkerze/Zündspule
7 Kraftstofftank
8 Wasserabscheider (Seite 32)
9 Luftfiltergehäuse
10 Motorabdeckung
UF3X72G0.book Page 27 Friday, May 29, 2020 10:03 AM

Bedienung der Steuerungsfunktionen
28
GJU31026
Steuerungsfunktionen des Wasserfahrzeugs
GJU45090Yamaha Security System
Das Yamaha Security System trägt dazu bei,
unbefugten Betrieb oder Diebstahl des Was-
serfahrzeugs zu vermeiden. Der Ver- und
Entriegelungsmodus des Sicherheitssystems
kann über die Motorverriegelungs-Bild-
schirmseite des Multifunktionsdisplays ge-
wählt werden. Falls der Verriegelungsmodus
des Sicherheitssystems gewählt ist, kann der
Motor nicht gestartet werden. Der Motor
kann nur im entriegelten Modus gestartet
werden.
HINWEIS:
Die Einstellung des Yamaha Security System
kann nur bei ausgeschaltetem Motor gewählt
werden.
GJU45100Einstellung des Yamaha Security System
Die Einstellung des Yamaha Security System
kann durch die Ver- oder Entriegelungsbe-
triebsart-Anzeige am Multifunktionsdisplay
bestätigt werden.
Ver- oder Entriegelungsbetriebsart des
Yamaha Security System auswählen:
(1) Den Motor ausschalten.
HINWEIS:
Falls das Multifunktionsdisplay aufgrund des
ausgeschalteten Motors ausgeschaltet ist,
eine der folgenden Maßnahmen durchführen, um das Display ohne Starten des Motors ein-
zuschalten.
Den Starterschalter kurz drücken.
Während des Drückens des Motor-Stopp-
schalters den Starterschalter drücken.
(2) Die Ver- oder Entriegelungsbetriebsart- Anzeige am Multifunktionsdisplay antip-
pen.
(3) Nach oben oder unten drücken, um jede Ziffer der 4-stelligen PIN einzustellen,
und dann den Knopf “Enter” antippen.
HINWEIS:
Die Standardeinstellung für die PIN ist
“1234”. Die PIN kann auch geändert werden.
(Informationen zum Ändern der PIN siehe
Seite 51.)
(4) “ON” antippen, um die Verriegelungsbe-triebsart des Yamaha Security System
auszuwählen, oder “OFF” antippen, um
die Entriegelungsbetriebsart auszuwäh-
len, und dann “Save” antippen.
1Sperrmodusanzeige
2 Entsperrmodusanzeige
1
2
Enter
Enter PIN
0
9
1
0
9
1
0
9
1
0
9
1
ONOFF
Engine Lock
Save
UF3X72G0.book Page 28 Friday, May 29, 2020 10:03 AM

Bedienung der Steuerungsfunktionen
29
(5) Der Piepton ertönt einmal, wenn die Ver-riegelungsbetriebsart des Yamaha Secu-
rity Systems gewählt wird, und zweimal,
wenn die Entriegelungsbetriebsart ge-
wählt wird, und das Multifunktionsdis-
play kehrt zur Startbildschirmseite zu-
rück.
GJU31153Motor-Stoppschalter “ ”
Der Motor-Stoppschalter (roter Knopf) stoppt
den Motor, wenn er gedrückt wird.
GJU31164Motor-Quickstoppschalter “ ”
Der Motor-Quickstoppschalter schaltet den
Motor automatisch ab, wenn der Clip am
Ende der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) vom Schalter abgezogen wird,
zum Beispiel wenn der Fahrer vom Wasser-
fahrzeug fällt. Vor dem erneuten Starten des Motors muss
der Clip wieder unter den Motor-Quickstopp-
schalter eingesetzt werden.
Wenn der Motor nicht läuft, den Clip vom Mo-
tor-Quickstoppschalter abnehmen, um ein
versehentliches Starten des Motors oder ein
nicht befugtes Bedienen durch Kinder oder
andere zu verhindern.
GJU42323Startschalter “ ”GCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
1
Motor-Stoppschalter
1

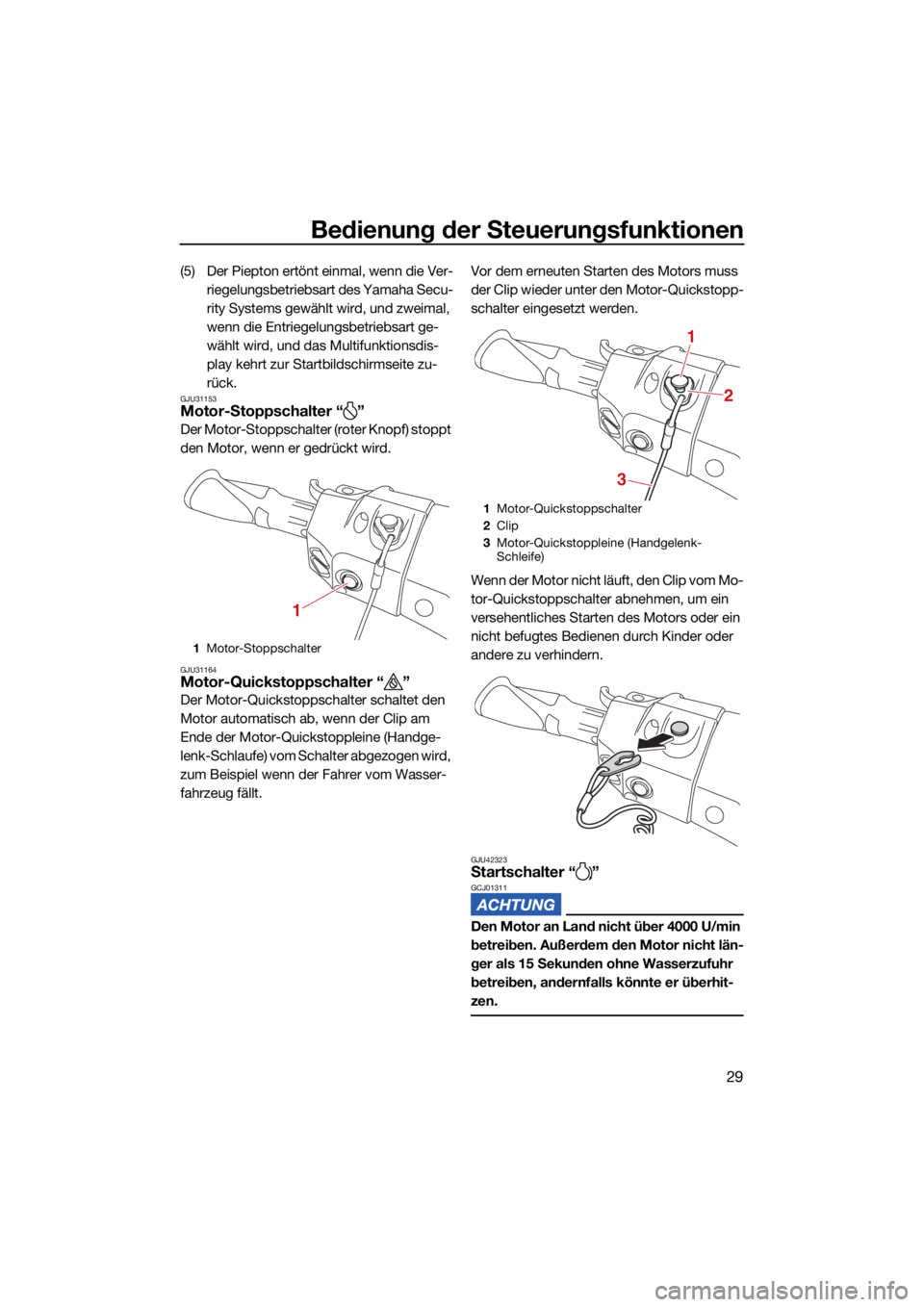

1Motor-Quickstoppschalter
2 Clip
3 Motor-Quickstoppleine (Handgelenk-
Schleife)
1
2
3
UF3X72G0.book Page 29 Friday, May 29, 2020 10:03 AM

Bedienung der Steuerungsfunktionen
30
Der Startschalter (grüner Knopf) startet den
Motor, wenn der Schalter gedrückt wird.
Dem Startschalter loslassen, sobald der Mo-
tor zu laufen beginnt. Falls der Motor nicht in-
nerhalb von fünf Sekunden startet, den Start-
schalter loslassen, 15 Sekunden warten und
dann nochmals versuchen. ACHTUNG: Nie-
mals den Startschalter drücken, während
der Motor läuft. Den Startschalter nicht
länger als fünf Sekunden betätigen, da die
Batterie sich sonst so stark entlädt, dass
der Motor nicht mehr startet. Außerdem
kann dadurch der Starter beschädigt wer-
den.
[GCJ01041]
Der Motor lässt sich unter folgenden Bedin-
gungen nicht starten:
Das Yamaha Security System wurde ver-
riegelt. (Verfahren zur Einstellung des
Yamaha Security Systems siehe Seite 28.)
Der Clip ist nicht am Motor-Quickstopp-
schalter angebracht.
Gashebel wird betätigt.
Gashebel funktioniert nicht richtig.
RiDE-Hebel wird betätigt.
RiDE-Hebel funktioniert nicht richtig.
GJU31212Gashebel
Drückt man den Gashebel zusammen, wird
die Motordrehzahl erhöht.
Lässt man den Hebel wieder los, kehrt er au-
tomatisch in die Leerlaufstellung zurück.
GJU43342RiDE-Hebel
Wenn der RiDE-Hebel betätigt wird, senkt
sich die Umkehrklappe und das Wasserfahr-
zeug beginnt sich rückwärts zu bewegen.
Wenn sich das Wasserfahrzeug vorwärts be-
wegt, wird das Wasserfahrzeug allmählich
langsamer, bis es stoppt, und dann beginnt
das Wasserfahrzeug sich rückwärts zu bewe-
gen.
Wenn der RiDE-Hebel losgelassen wird,
kehrt er automatisch in die Leerlaufstellung
zurück und die Umkehrklappe bewegt sich in
die Neutralstellung.
1 Starterschalter
1

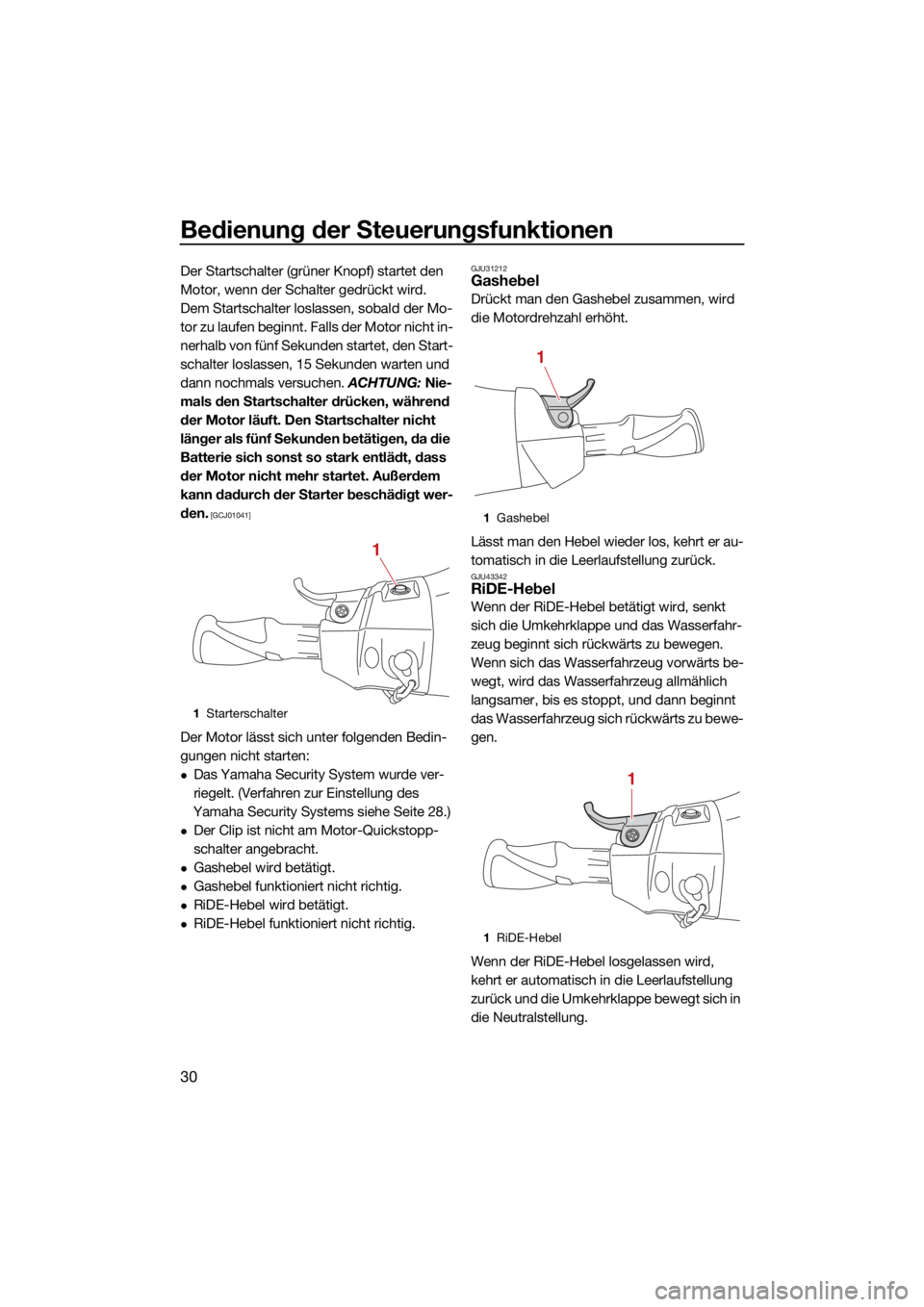

1Gashebel
1 RiDE-Hebel
1
1
UF3X72G0.book Page 30 Friday, May 29, 2020 10:03 AM

Bedienung der Steuerungsfunktionen
31
GJU31262Lenkungssystem
Dreht man den Lenker in die gewünschte
Fahrtrichtung, wird der Winkel der Jetdüse
verstellt, und die Fahrtrichtung des Wasser-
fahrzeugs ändert sich entsprechend.
Da die Stärke des Schubs bestimmt, wie
schnell und wie stark das Wasserfahrzeug
wendet, muss außer im Langsamstlauf beim
Wenden immer Gas gegeben werden.
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, das ein Gleit-Steuer-
system beinhaltet. Dieses System greift bei
Gleitgeschwindigkeit ein, sobald man nach
dem Loslassen des Gashebels versucht, das
Wasserfahrzeug zu steuern. Das Gleit-Steu-
ersystem hilft beim Lenken, indem es etwas
Schub liefert, während das Wasserfahrzeug
langsamer wird. Sie können aber auch schär-
fere Kurven fahren, wenn Sie beim Drehen
des Lenkers Gas geben. Das Gleit-Steuer-
system arbeitet unterhalb der Gleitgeschwin-digkeit oder bei abgestelltem Motor nicht. Bei
fallender Motordrehzahl ist das Wasserfahr-
zeug nicht mehr mit dem Lenker zu steuern,
bis entweder Gas gegeben oder der Lang-
samstlauf erreicht wird.
GJU31294Einstellbares Lenkungs-
Neigungssystem
Die Position des Lenkers kann durch Betäti-
gung des Neigungshebels
nach vorn oder zu-
rück verstellt werden.
Lenkerposition einstellen:
(1) Den Neigungshebel nach oben ziehen, um die Verriegelung des Lenkers zu lö-
sen, dann den Lenker nach vorn oder zu-
rück in die gewünschte Position bringen.
WARNUNG! Den Kipphebel niemals während des Betriebs betätigen, an-
derenfalls könnte der Lenker plötzlich
umschwenken, was einen Unfall ver-
ursachen könnte.
[GWJ00042]

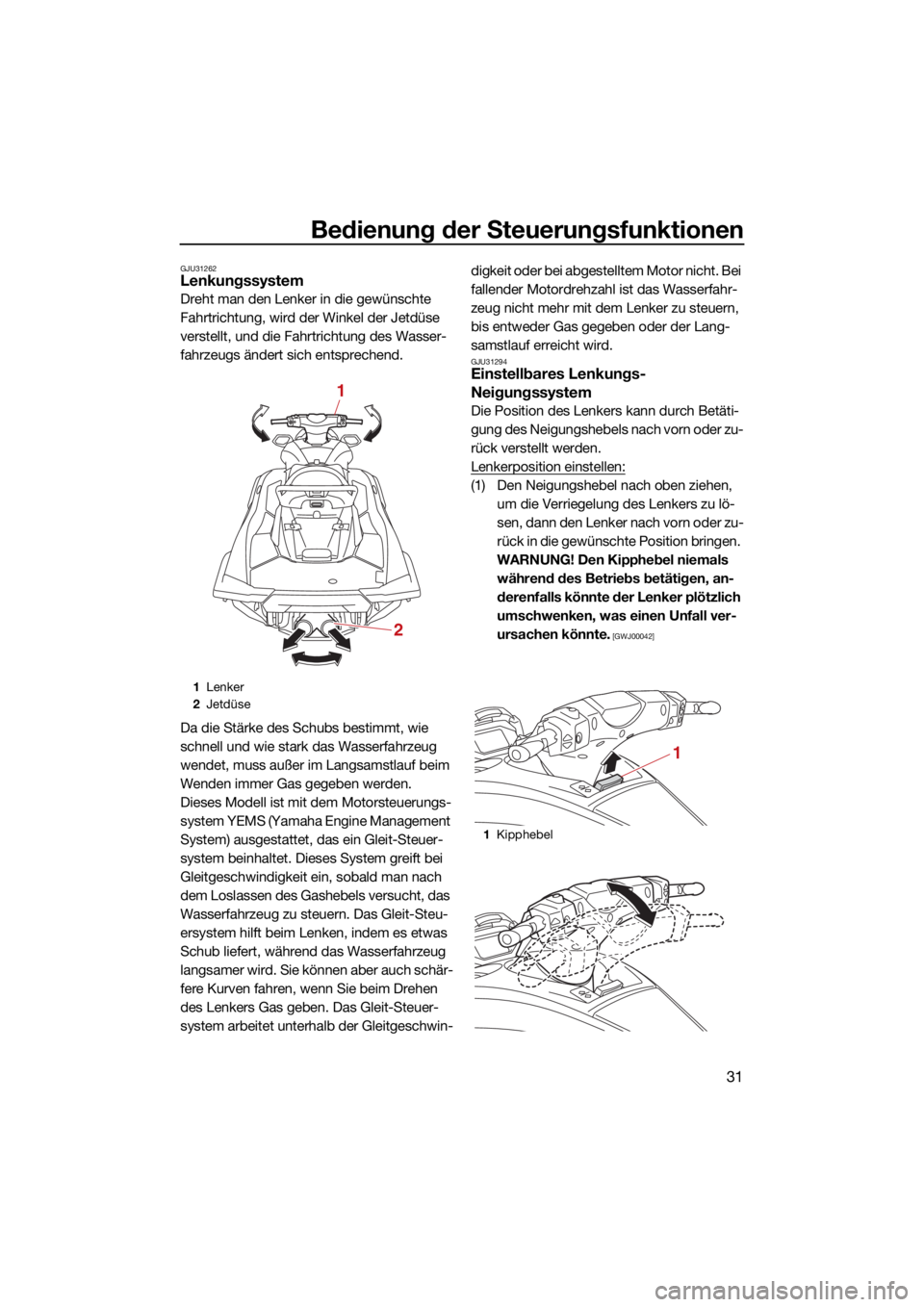

1 Lenker
2 Jetdüse
1
2

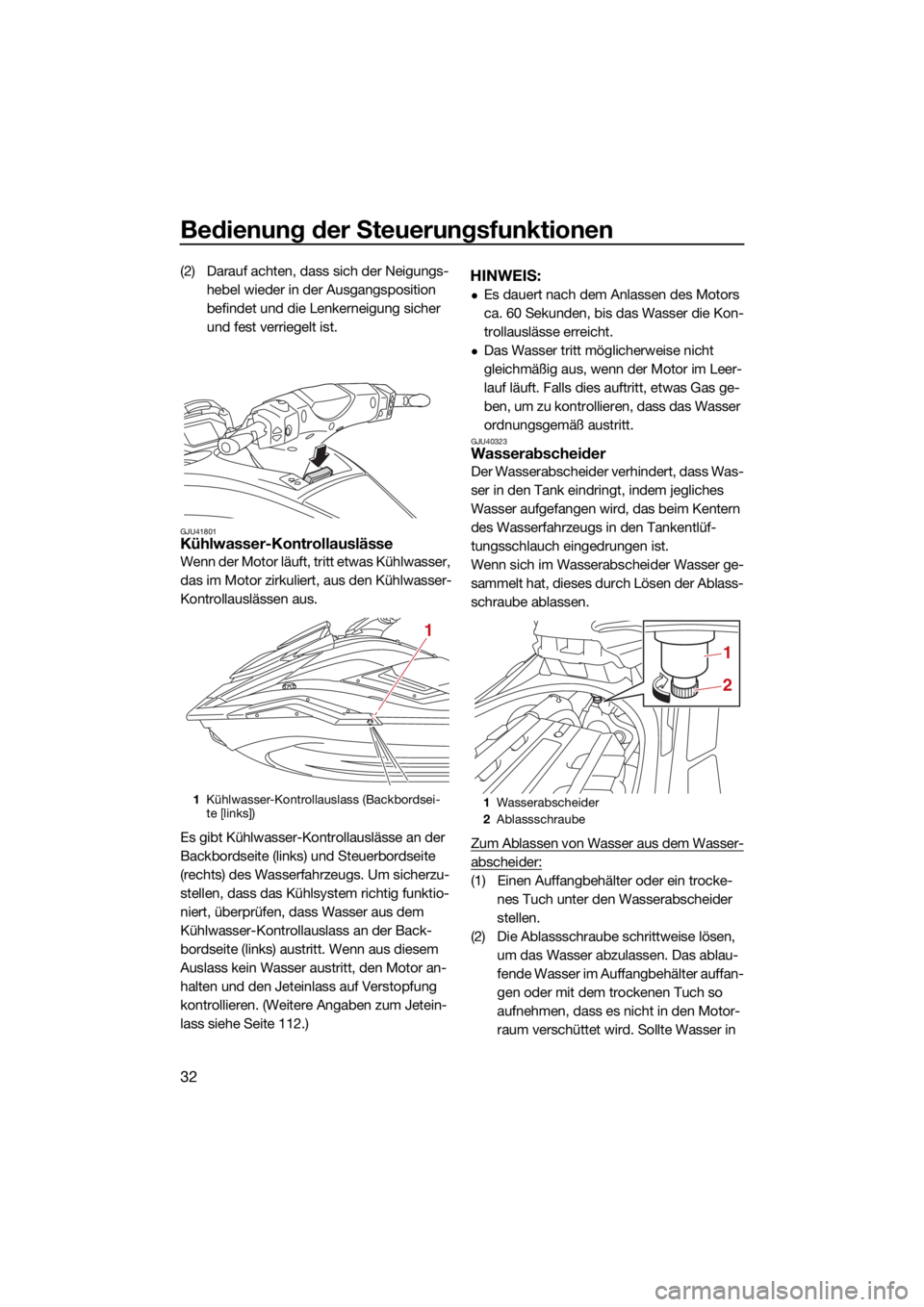

1Kipphebel
1
UF3X72G0.book Page 31 Friday, May 29, 2020 10:03 AM

Bedienung der Steuerungsfunktionen
32
(2) Darauf achten, dass sich der Neigungs-hebel wieder in der Ausgangsposition
befindet und die Lenkerneigung sicher
und fest verriegelt ist.
GJU41801Kühlwasser-Kontrollauslässe
Wenn der Motor läuft, tritt etwas Kühlwasser,
das im Motor zirkuliert, aus den Kühlwasser-
Kontrollauslässen aus.
Es gibt Kühlwasser-Kontrollauslässe an der
Backbordseite (links) und Steuerbordseite
(rechts) des Wasserfahrzeugs. Um sicherzu-
stellen, dass das Kühlsystem richtig funktio-
niert, überprüfen, dass Wasser aus dem
Kühlwasser-Kontrollauslass an der Back-
bordseite (links) austritt. Wenn aus diesem
Auslass kein Wasser austritt, den Motor an-
halten und den Jeteinlass auf Verstopfung
kontrollieren. (Weitere Angaben zum Jetein-
lass siehe Seite 112.)
HINWEIS:
Es dauert nach dem Anlassen des Motors
ca. 60 Sekunden, bis das Wasser die Kon-
trollauslässe erreicht.
Das Wasser tritt möglicherweise nicht
gleichmäßig aus, wenn der Motor im Leer-
lauf läuft. Falls dies auftritt, etwas Gas ge-
ben, um zu kontrollieren, dass das Wasser
ordnungsgemäß austritt.
GJU40323Wasserabscheider
Der Wasserabscheider verhindert, dass Was-
ser in den Tank eindringt, indem jegliches
Wasser aufgefangen wird, das beim Kentern
des Wasserfahrzeugs in den Tankentlüf-
tungsschlauch eingedrungen ist.
Wenn sich im Wasserabscheider Wasser ge-
sammelt hat, dieses durch Lösen der Ablass-
schraube ablassen.
Zum Ablassen von Wasser aus dem Wasser-
abscheider:
(1) Einen Auffangbehälter oder ein trocke- nes Tuch unter den Wasserabscheider
stellen.
(2) Die Ablassschraube schrittweise lösen, um das Wasser abzulassen. Das ablau-
fende Wasser im Auffangbehälter auffan-
gen oder mit dem trockenen Tuch so
aufnehmen, dass es nicht in den Motor-
raum verschüttet wird. Sollte Wasser in
1Kühlwasser-Kontrollauslass (Backbordsei-
te [links])
1
1Wasserabscheider
2 Ablassschraube
2
1
