2021 YAMAHA FX SVHO Betriebsanleitungen (in German)

Bedienung der Steuerungsfunktionen
33
das Wasserfahrzeug gelangen, dieses
mit einem trockenen Lappen aufwi-
schen.
(3) Die Ablassschraube bis zum Anschlag sicher zudrehen.
UF3X72G0.book Page 33 Friday, May 29, 2020 10:03 AM

Betrieb des Wasserfahrzeugs
34
GJU40014
Betriebsfunktionen des Wasserfahrzeugs
GJU43154Schaltsystem GWJ01773
Vor dem Umschalten auf Rückwärts-
fahrt sicherstellen, dass keine Schwim-
mer oder anderen Hindernisse den Weg
versperren.
Um Verletzungen zu vermeiden, sollte
die Umkehrklappe nicht berührt werden,
während der RiDE-Hebel betätigt wird.
Wenn der RiDE-Hebel und der Gashebel
gleichzeitig betätigt werden, nicht nur
den RiDE-Hebel loslassen. Andernfalls
kann das Wasserfahrzeug unerwartet
schnell beschleunigen, was zu einem
Unfall führen kann.
Der RiDE-Hebel und der Gashebel können
nur bei laufendem Motor betätigt werden, um
die Vorwärts- oder Rückwärtsbewegung des
Wasserfahrzeugs zu ändern. Wenn der RiDE-
Hebel betätigt wird, senkt sich die Umkehr-
klappe und lenkt das Wasser ab, das aus der
Jetdüse ausgestoßen wird, sodass sich das
Wasserfahrzeug rückwärts bewegt oder in
Neutralstellung bleibt. Wenn der Gashebel
betätigt wird, hebt sich die Umkehrklappe
und das Wasserfahrzeug bewegt sich vor-
wärts.
HINWEIS:
Dieses Modell ist mit einer Funktion zur Be-
grenzung der Geschwindigkeit bei Rück-
wärtsfahrt ausgestattet.
Wenn der Motor gestartet wird, bewegt
sich die Umkehrklappe automatisch in die
Neutralstellung. Auf Rückwärtsfahrt schalten:
(1) Den Gashebel loslassen.
(2) Den RiDE-Hebel betätigen. Die Umkehr-
klappe wird abgesenkt, die Motordreh-
zahl erhöht sich, das Wasserfahrzeug
beginnt sich rückwärts zu bewegen, und
UF3X72G0.book Page 34 Friday, May 29, 2020 10:03 AM

Betrieb des Wasserfahrzeugs
35
die Schaltanzeige “R” (Rückwärtsfahrt)
wird angezeigt.
Von Rückwärtsfahrt auf Neutralstellung
schalten:
Den RiDE-Hebel loslassen. Die Umkehrklap-
pe kehrt automatisch in die Neutralstellung zurück und die Schaltanzeige “N” (Neutral-
stellung) wird angezeigt.
HINWEIS:
Obwohl die Neutralstellung dazu dient, dass
sich das Wasserfahrzeug selbst bei laufen-
dem Motor nicht bewegt, ist eine geringe Be-
wegung möglich.

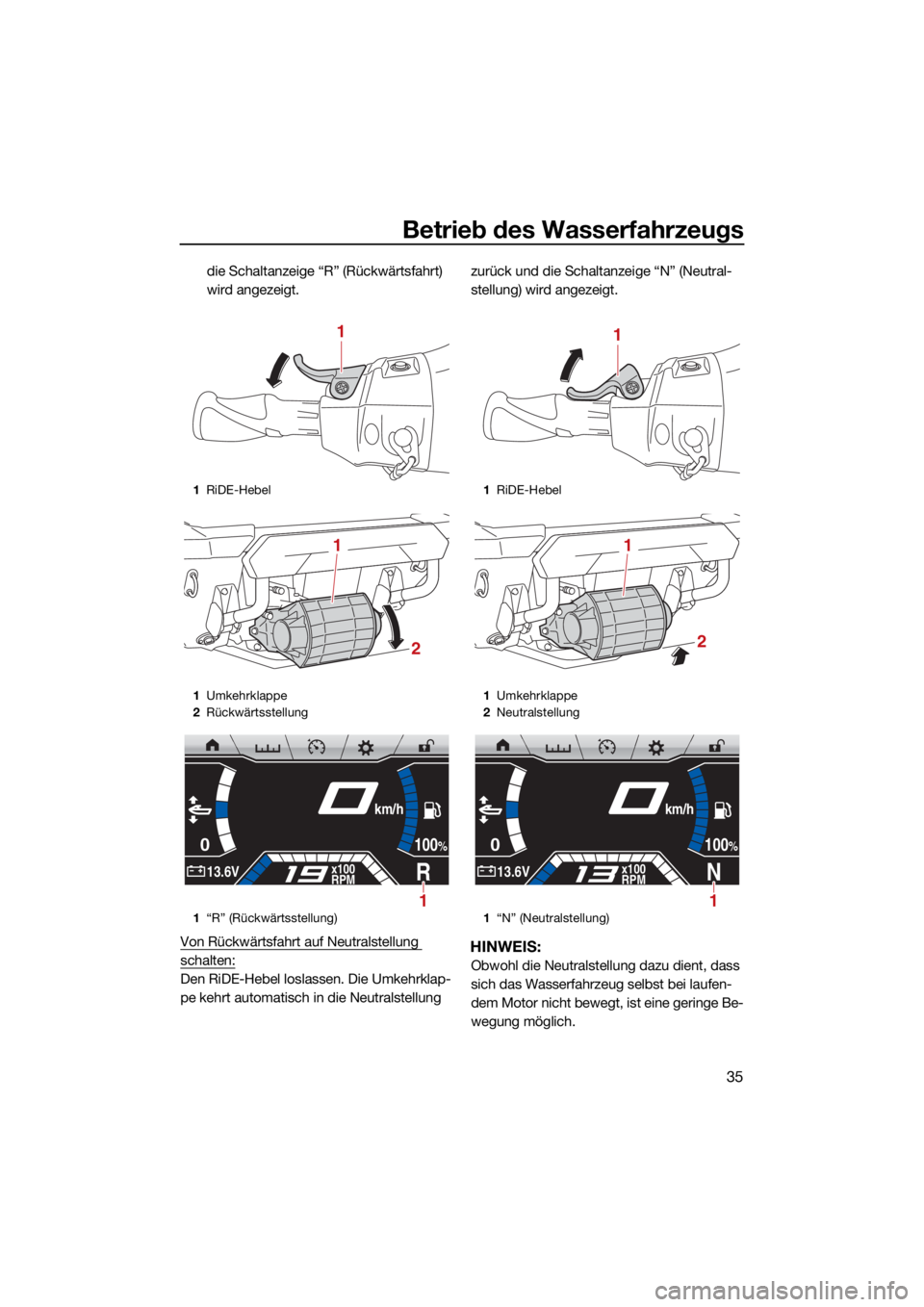

1
RiDE-Hebel
1 Umkehrklappe
2 Rückwärtsstellung
1 “R” (Rückwärtsstellung)
1
2
1
0
R13.6Vx100
RPM
100%
km/h
1
1RiDE-Hebel
1 Umkehrklappe
2 Neutralstellung
1 “N” (Neutralstellung)
1
2
1
0
N13.6Vx100
RPM
100%
km/h
1
UF3X72G0.book Page 35 Friday, May 29, 2020 10:03 AM

Betrieb des Wasserfahrzeugs
36

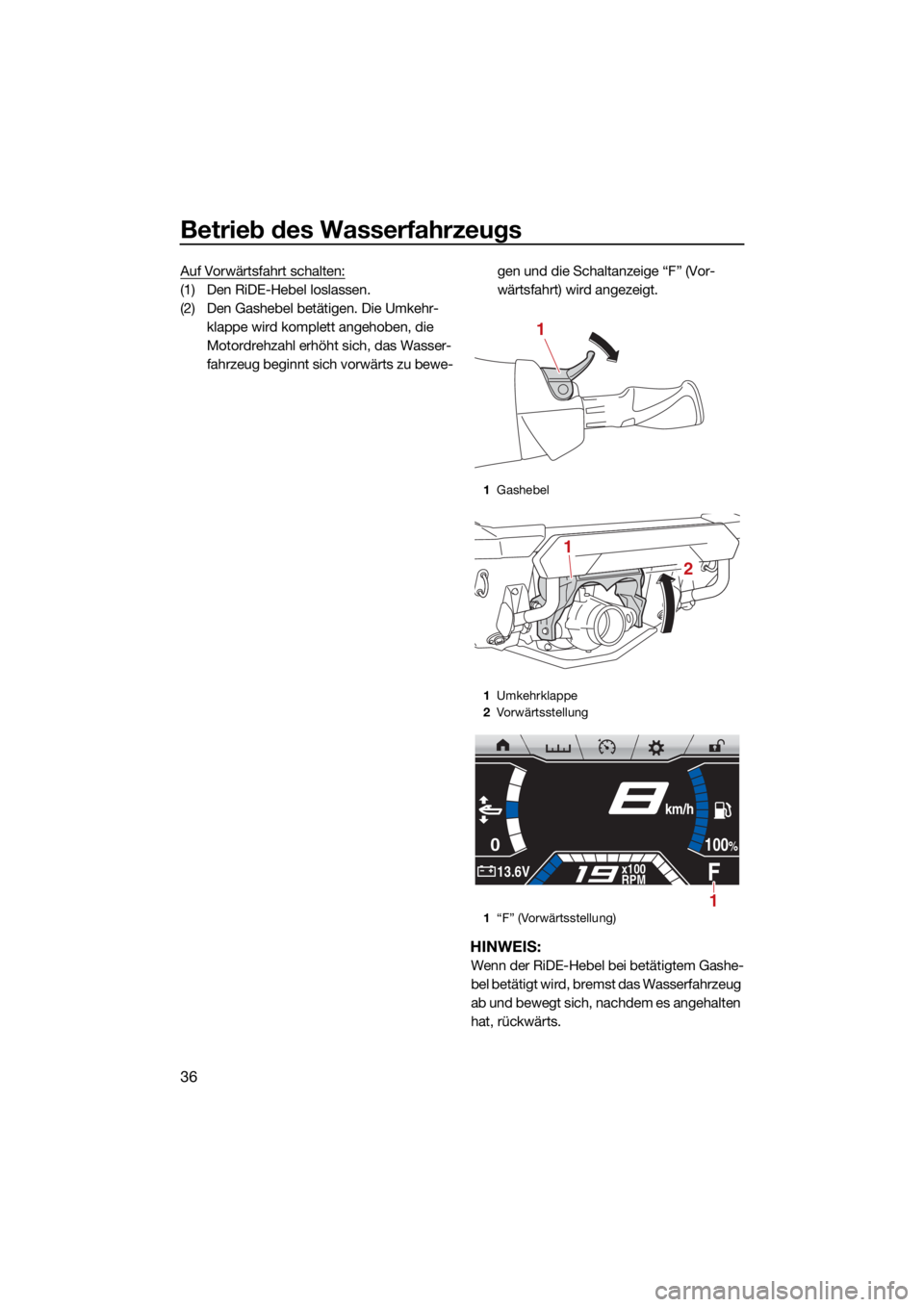

Auf Vorwärtsfahrt schalten:
(1) Den RiDE-Hebel loslassen.
(2) Den Gashebel betätigen. Die Umkehr-klappe wird komplett angehoben, die
Motordrehzahl erhöht sich, das Wasser-
fahrzeug beginnt sich vorwärts zu bewe- gen und die Schaltanzeige “F” (Vor-
wärtsfahrt) wird angezeigt.
HINWEIS:
Wenn der RiDE-Hebel bei betätigtem Gashe-
bel betätigt wird, bremst das Wasserfahrzeug
ab und bewegt sich, nachdem es angehalten
hat, rückwärts.
1
Gashebel
1 Umkehrklappe
2 Vorwärtsstellung
1 “F” (Vorwärtsstellung)
1
2
1
0
F13.6Vx100
RPM
100%
km/h
1
UF3X72G0.book Page 36 Friday, May 29, 2020 10:03 AM

Betrieb des Wasserfahrzeugs
37
Von Vorwärtsfahrt auf Neutralstellung schal-
ten:
(1) Den Gashebel loslassen.
(2) Den RiDE-Hebel leicht betätigen und los-lassen. Die Schaltanzeige “N” (Neutral-
stellung) wird angezeigt.
HINWEIS:
Wenn der RiDE-Hebel lange betätigt wird,
bewegt sich die Umkehrklappe in die Rück-
wärtsstellung.
GJU45041Elektrisches Trimmsystem
Das elektrische Trimmsystem ist eine Funkti-
on zur Änderung des vertikalen Winkels der
Jetdüse, um den Trimmwinkel und die Leis-
tungsmerkmale des Wasserfahrzeugs zu ver-
ändern.
Diese Betriebsart kann nur bei Vorwärtsfahrt
des Wasserfahrzeugs benutzt werden.
HINWEIS:
Wenn sich das Wasserfahrzeug rückwärts
oder im Leerlauf bewegt, wechselt die Jet-
düse automatisch in die neutrale Trimmein-
stellung. Wenn das Wasserfahrzeug in die
Vorwärtsfahrt geschaltet wird, wechselt die
Jetdüse automatisch in die ausgewählte
Trimmeinstellung.
Während sich das Wasserfahrzeug im
Leerlauf befindet, regeln die Schalter
“TRIM/T.D.E.” die Vorwärts- und Rück-
wärtsfahrt des T.D.E. (Schubrichtungsver-
stärker). (Informationen zum T.D.E. siehe
Seite 39.)
Das Fahrverhalten des Wasserfahrzeugs
ändert sich entsprechend dem Trimmwin-
kel und den Betriebsbedingungen.

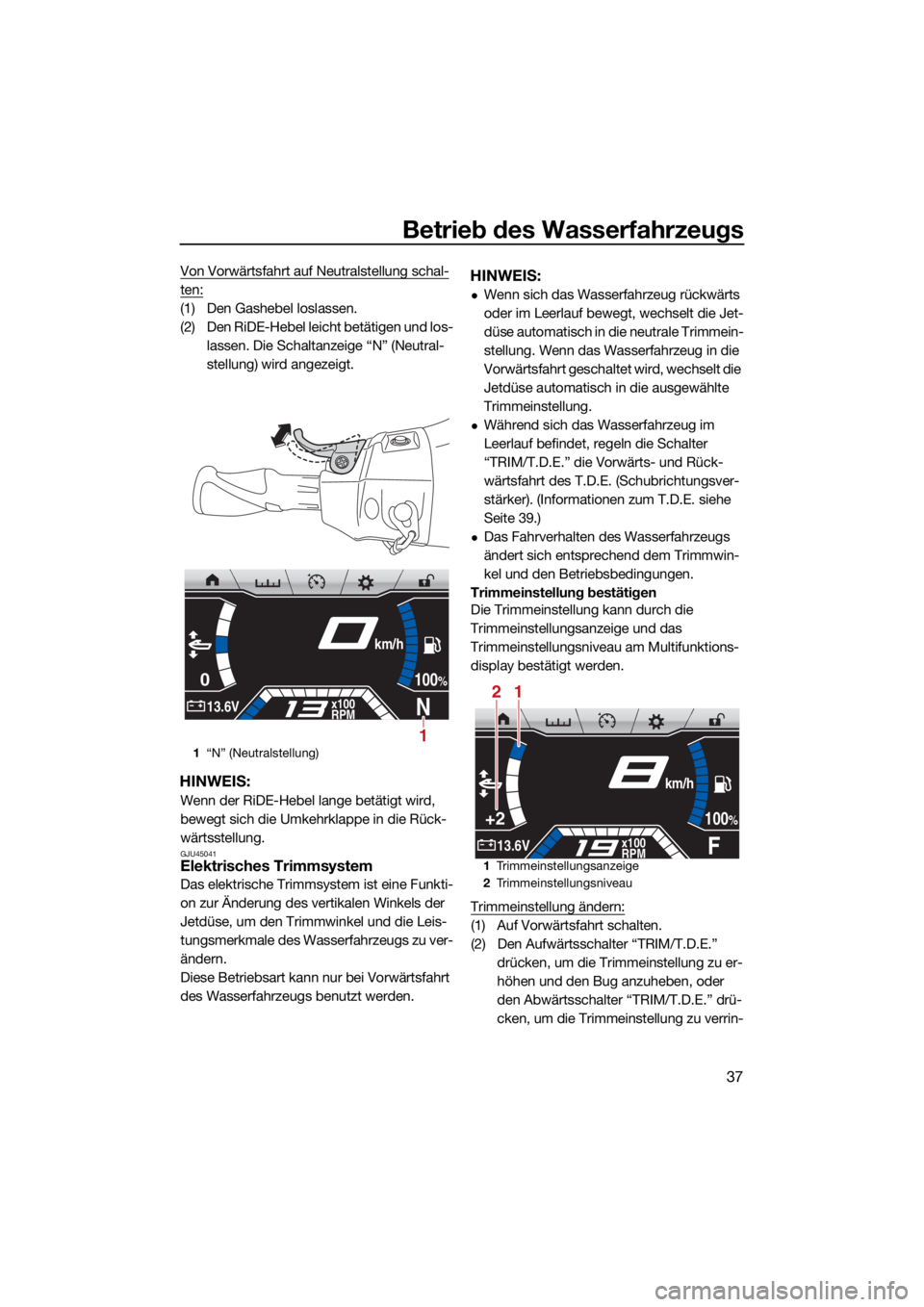

Trimmeinstellung bestätigen
Die Trimmeinstellung kann durch die
Trimmeinstellungsanzeige und das
Trimmeinstellungsniveau am Multifunktions-
display bestätigt werden.
Trimmeinstellung ändern:
(1) Auf Vorwärtsfahrt schalten.
(2) Den Aufwärtsschalter “TRIM/T.D.E.” drücken, um die Trimmeinstellung zu er-
höhen und den Bug anzuheben, oder
den Abwärtsschalter “TRIM/T.D.E.” drü-
cken, um die Trimmeinstellung zu verrin-
1“N” (Neutralstellung)
0
N13.6Vx100
RPM
100%
km/h
1
1Trimmeinstellungsanzeige
2 Trimmeinstellungsniveau
+2
F13.6Vx100
RPM
100%
km/h
12
UF3X72G0.book Page 37 Friday, May 29, 2020 10:03 AM

Betrieb des Wasserfahrzeugs
38
gern und den Bug abzusenken. Der
Trimmwinkel kann im Bereich der
Trimmeinstellungen –2 bis +2 verändert
werden.

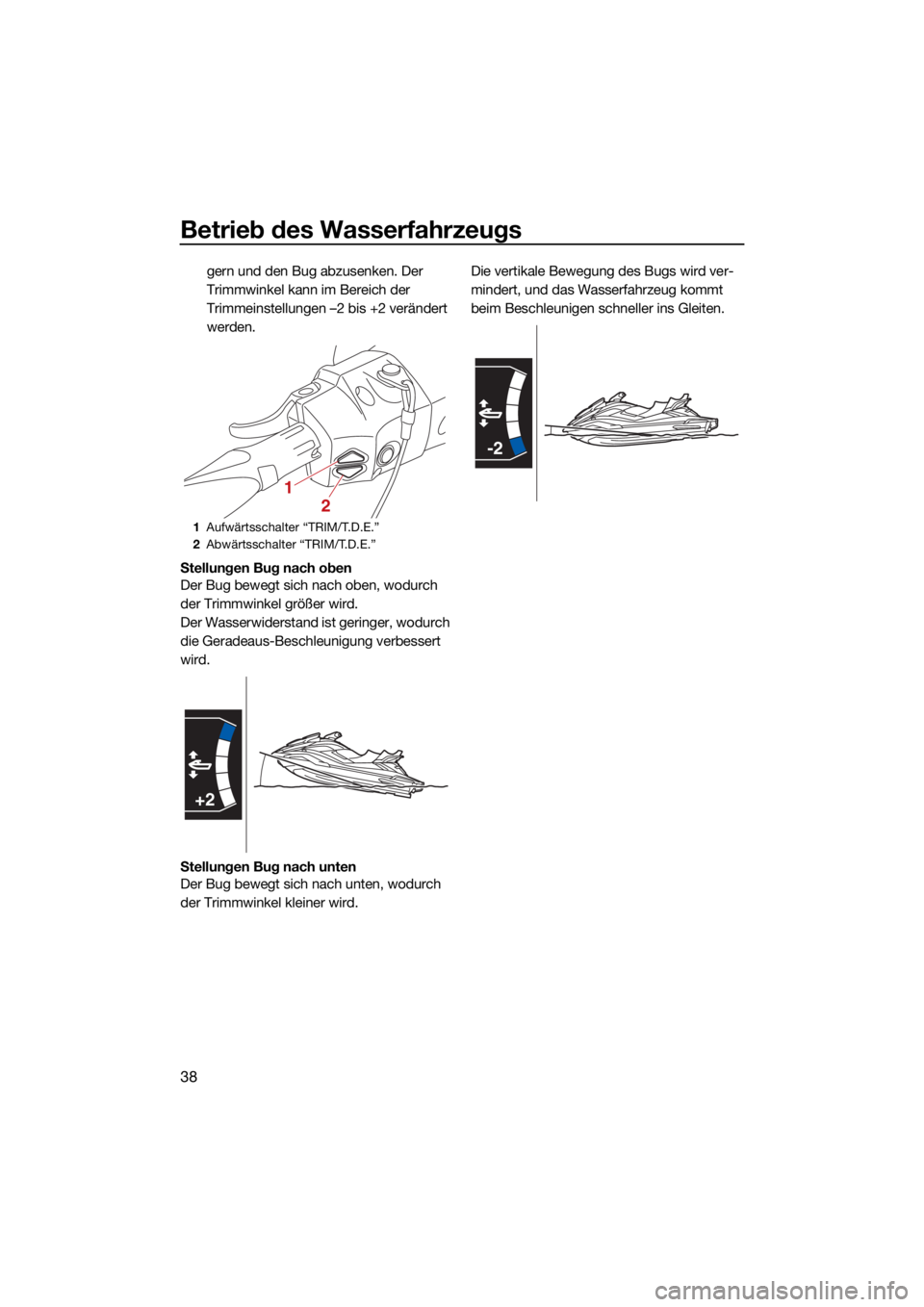

Stellungen Bug nach oben
Der Bug bewegt sich nach oben, wodurch
der Trimmwinkel größer wird.
Der Wasserwiderstand ist geringer, wodurch
die Geradeaus-Beschleunigung verbessert
wird.
Stellungen Bug nach unten
Der Bug bewegt sich nach unten, wodurch
der Trimmwinkel kleiner wird. Die vertikale Bewegung des Bugs wird ver-
mindert, und das Wasserfahrzeug kommt
beim Beschleunigen schneller ins Gleiten.
1
Aufwärtsschalter “TRIM/T.D.E.”
2 Abwärtsschalter “TRIM/T.D.E.”
1
2
+2
-2
UF3X72G0.book Page 38 Friday, May 29, 2020 10:03 AM

Betrieb des Wasserfahrzeugs
39
GJU40002
Betriebsarten des Wasserfahrzeugs
GJU45061Rückfahrhilfe
Die Rückfahrhilfe ist eine Funktion zur vorü-
bergehenden Erhöhung der Motordrehzahl
bei Rückwärtsfahrt, z. B. um beim Starten
des Wasserfahrzeugs von einem Anhänger
aus sanft ins Wasser zu gelangen.
Diese Funktion erfolgt nach dem Starten des
Motors und nur, wenn das Wasserfahrzeug
nicht in die Vorwärtsfahrt geschaltet ist.
HINWEIS:
Wenn das Wasserfahrzeug nach dem Anlas-
sen des Motors in die Vorwärtsfahrt geschal-
tet wird, kann die Rückfahrhilfe nicht betätigt
werden.
Rückfahrhilfe aktivieren und deaktivieren
Die Aktivierung der Rückfahrhilfe kann durch
die Rückfahrhilfe-Anzeige am Multifunktions-
display bestätigt werden.
Rückfahrhilfe aktivieren:
(1) Den Motor starten.
(2) Den RiDE-Hebel in die vollständig geöff-
nete Stellung bringen und dann den Auf-
wärtsschalter “SPEED CONTROL” drü-
cken. Sobald der Piepton einmal ertönt
und die Rückfahrhilfe-Anzeige erscheint, nimmt die Motordrehzahl zu. Die Motor-
drehzahl kann auf zwei Niveaus einge-
stellt werden: +1 und +2.
Rückfahrhilfe deaktivieren:
Führen Sie eines der folgenden Verfahren
durch. Der Piepton ertönt zweimal und die
Rückfahrhilfe-Anzeige verschwindet, wenn
die Rückfahrhilfe deaktiviert wird.
Den RiDE-Hebel allmählich freigeben.
Den Abwärtsschalter “SPEED CONTROL”
drücken, wenn das Rückfahrhilfen-Niveau
auf +1 gestellt ist.
Den Gashebel betätigen.GJU45071T.D.E. (Schubrichtungsverstärker)
Der T.D.E. ist eine Funktion zum leichten An-
heben oder Absenken der Umkehrklappe aus
der Neutralstellung, um das Wasserfahrzeug

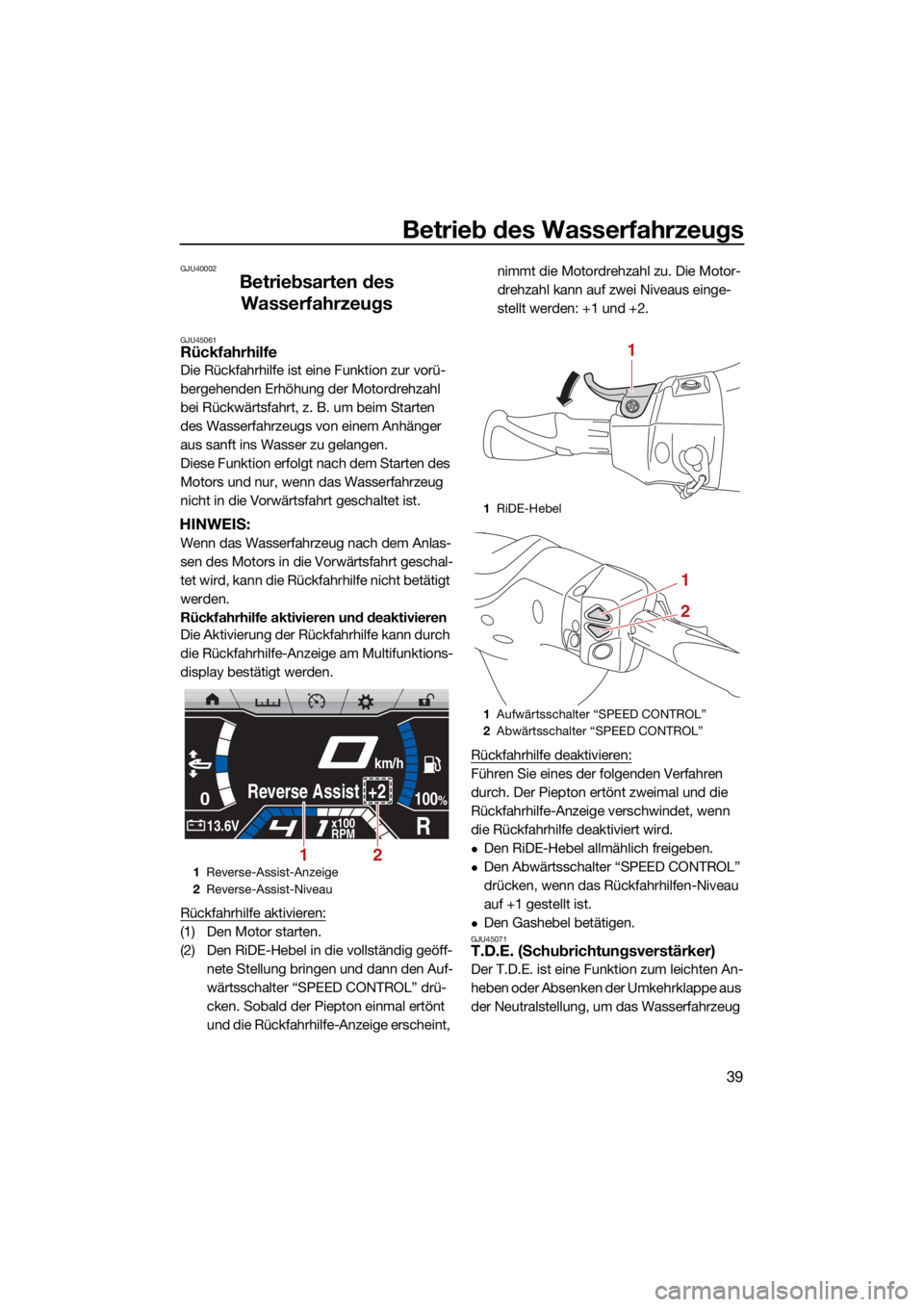

1 Reverse-Assist-Anzeige
2 Reverse-Assist-Niveau
0
R13.6Vx100
RPM
100%Rever se Assist +2
km/h
21
1RiDE-Hebel
1 Aufwärtsschalter “SPEED CONTROL”
2 Abwärtsschalter “SPEED CONTROL”
1
1
2
UF3X72G0.book Page 39 Friday, May 29, 2020 10:03 AM

Betrieb des Wasserfahrzeugs
40
im Leerlauf mit sehr geringer Geschwindig-
keit zu betreiben.
Diese Funktion kann nur genutzt werden,
wenn sich das Wasserfahrzeug im Leerlauf
befindet.
HINWEIS:
Wenn das Wasserfahrzeug in die Vorwärts-
fahrt geschaltet wird, regeln die Schalter
“TRIM/T.D.E.” das elektrische Trimmsystem.
(Informationen zum elektrischen Trimmsys-
tem siehe Seite 37.)
T.D.E. aktivieren und deaktivieren
Die Aktivierung des T.D.E. kann durch die
T.D.E.-Anzeige am Multifunktionsdisplay be-
stätigt werden.
T.D.E. aktivieren:
(1) In den Leerlauf schalten.
(2) Den Aufwärtsschalter “TRIM/T.D.E.” drücken, um mit sehr geringer Ge-
schwindigkeit vorwärts zu fahren, oder
den Abwärtsschalter “TRIM/T.D.E.” drü- cken, um mit sehr geringer Geschwin-
digkeit rückwärts zu fahren.
HINWEIS:
Während der T.D.E. aktiviert ist, werden die
Schaltanzeige “N” (Neutral) und “0” auf dem
Geschwindigkeitsmesser angezeigt.
T.D.E. deaktivieren:
Führen Sie eines der folgenden Verfahren
durch. Die T.D.E.-Anzeige verschwindet und
der T.D.E. wird deaktiviert.
Den Gashebel betätigen.
Den RiDE-Hebel betätigen.
Den Schalter “NO-WAKE MODE” gedrückt
halten.
Beim Vorwärtsbewegen mit sehr niedriger
Geschwindigkeit den Abwärtsschalter
“TRIM/T.D.E.” drücken.
Beim Rückwärtsbewegen mit sehr niedri-
ger Geschwindigkeit den Aufwärtsschalter
“TRIM/T.D.E.” drücken.
HINWEIS:
Der T.D.E. kann ebenfalls durch Ausschalten
des Motors deaktiviert werden.
GJU45051Strudellose Betriebsart
Die strudellose Betriebsart erlaubt es, das
Wasserfahrzeug bei gleich bleibender Motor-
drehzahl mit niedriger Geschwindigkeit zu
betreiben. Während das Wasserfahrzeug in

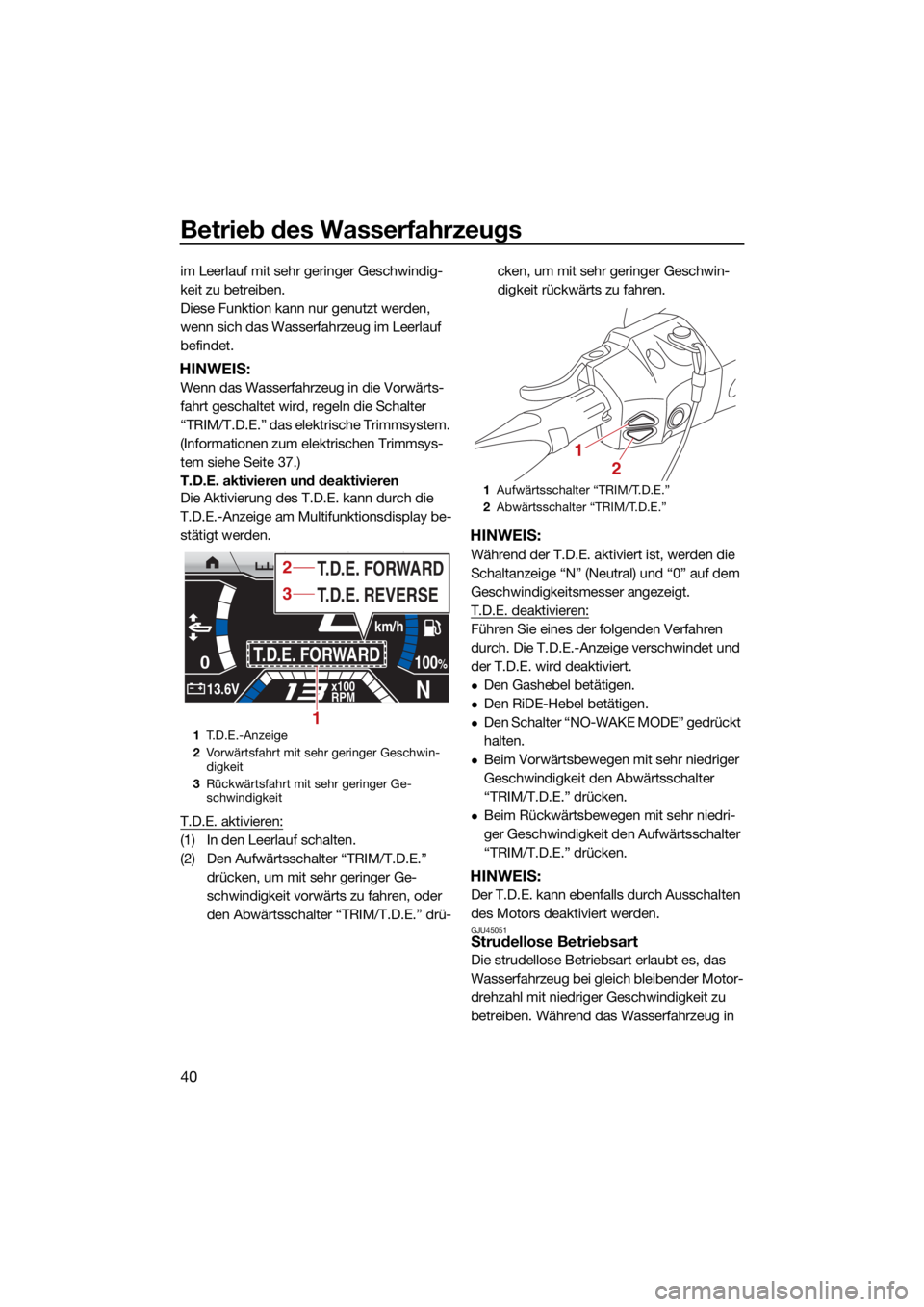

1
T. D . E . - A n z e i g e
2 Vorwärtsfahrt mit sehr geringer Geschwin-
digkeit
3 Rückwärtsfahrt mit sehr geringer Ge-
schwindigkeit
0
N13.6Vx100
RPM
100%T.D.E. FORWARD
km/h
T.D.E. REVERSE T.D.E. FORWARD3
2
1
1Aufwärtsschalter “TRIM/T.D.E.”
2 Abwärtsschalter “TRIM/T.D.E.”
1
2
