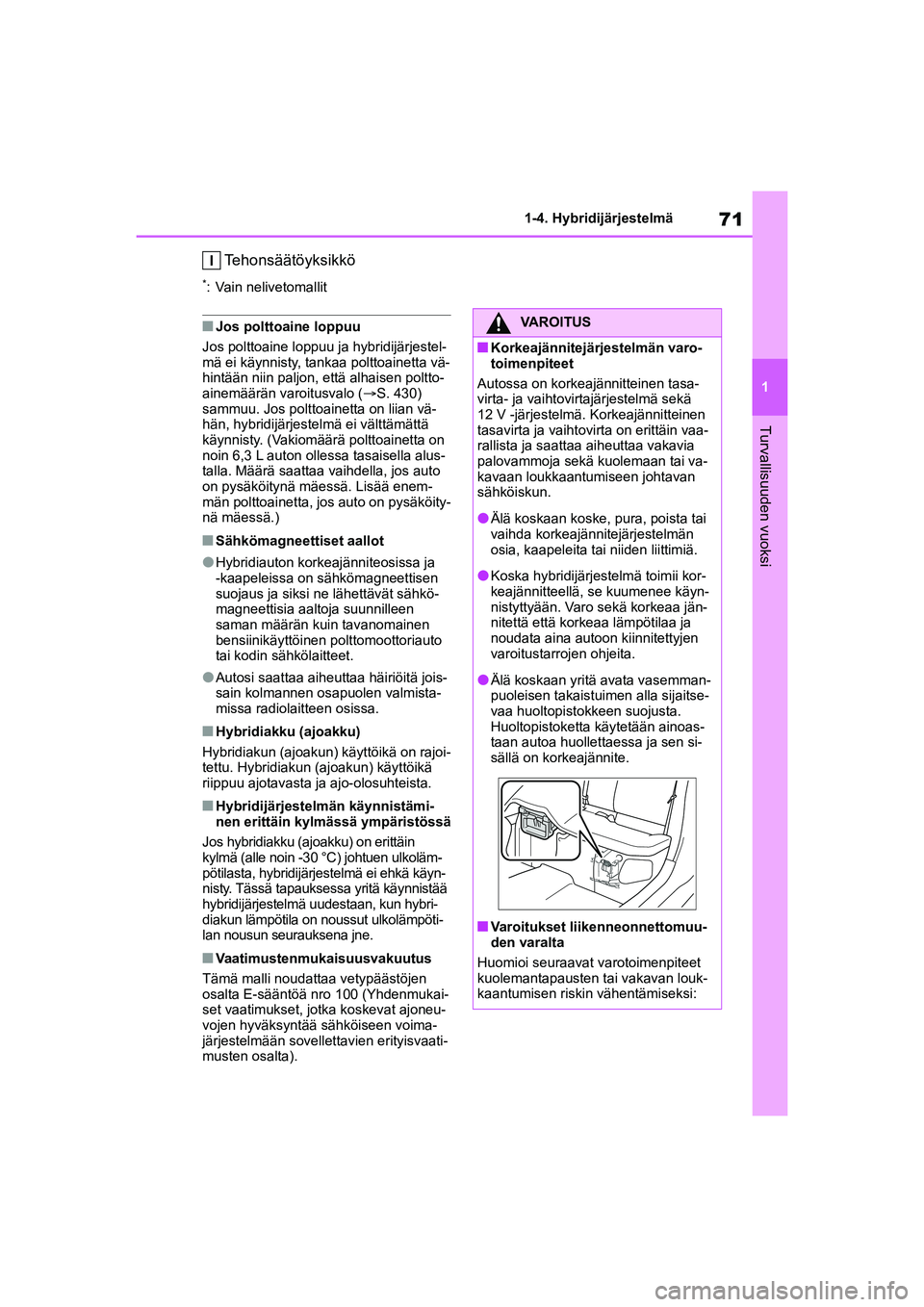

71
1
YARIS CROSS Owner's Manual_Europe_OM52K60FI
1-4. Hybridijärjestelmä
Turvallisuuden vuoksi
Tehonsäätöyksikkö
*: Vain nelivetomallit
nJos polttoaine loppuu
Jos polttoaine loppuu ja hybridijärjestel-
mä ei käynnisty, tankaa polttoainetta vä-
hintään niin paljon, että alhaisen poltto-
ainemäärän varoitusvalo ( S. 430)
sammuu. Jos polttoainetta on liian vä-
hän, hybridijärjestelmä ei välttämättä
käynnisty. (Vakiomäärä polttoainetta on
noin 6,3 L auton ollessa tasaisella alus-
talla. Määrä saattaa vaihdella, jos auto
on pysäköitynä mäessä. Lisää enem-
män polttoainetta, jos auto on pysäköity-
nä mäessä.)
nSähkömagneettiset aallot
lHybridiauton korkeajänniteosissa ja
-kaapeleissa on sähkömagneettisen
suojaus ja siksi ne lähettävät sähkö-
magneettisia aaltoja suunnilleen
saman määrän kuin tavanomainen
bensiinikäyttöinen polttomoottoriauto
tai kodin sähkölaitteet.
lAutosi saattaa aiheuttaa häiriöitä jois-
sain kolmannen osapuolen valmista-
missa radiolaitteen osissa.
nHybridiakku (ajoakku)
Hybridiakun (ajoakun) käyttöikä on rajoi-
tettu. Hybridiakun (a joakun) käyttöikä
riippuu ajotavasta ja ajo-olosuhteista.
nHybridijärjestelmän käynnistämi-
nen erittäin kylmässä ympäristössä
Jos hybridiakku (ajoakku) on erittäin
kylmä (alle noin -30 °C) johtuen ulkoläm-
pötilasta, hybridijärjestelmä ei ehkä käyn-
nisty. Tässä tapaukse ssa yritä käynnistää
hybridijärjestelmä u udestaan, kun hybri-
diakun lämpötila on noussut ulkolämpöti-
lan nousun seurauksena jne.
nVaatimustenmukaisuusvakuutus
Tämä malli noudattaa vetypäästöjen
osalta E-sääntöä nro 100 (Yhdenmukai-
set vaatimukset, jotka koskevat ajoneu-
vojen hyväksyntää sä hköiseen voima-
järjestelmään sovellettavien erityisvaati-
musten osalta).
VAROITUS
nKorkeajännitejärjestelmän varo-
toimenpiteet
Autossa on korkeajännitteinen tasa-
virta- ja vaihtovirt ajärjestelmä sekä
12 V -järjestelmä. Korkeajännitteinen
tasavirta ja vaihtovi rta on erittäin vaa-
rallista ja saattaa aiheuttaa vakavia
palovammoja sekä kuolemaan tai va-
kavaan loukkaantumiseen johtavan
sähköiskun.
lÄlä koskaan koske, pura, poista tai
vaihda korkeajännitejärjestelmän
osia, kaapeleita tai niiden liittimiä.
lKoska hybridijärjestelmä toimii kor-
keajännitteellä, se kuumenee käyn-
nistyttyään. Varo sekä korkeaa jän-
nitettä että korkeaa lämpötilaa ja
noudata aina autoon kiinnitettyjen
varoitustarrojen ohjeita.
lÄlä koskaan yritä avata vasemman-
puoleisen takaistuimen alla sijaitse-
vaa huoltopistokkeen suojusta.
Huoltopistoketta käytetään ainoas-
taan autoa huollettaessa ja sen si-
sällä on korkeajännite.
nVaroitukset liikenneonnettomuu-
den varalta
Huomioi seuraavat varotoimenpiteet
kuolemantapausten tai vakavan louk-
kaantumisen riskin vähentämiseksi:
OM52K60FI.book Page 71 Mo nday, July 19, 2021 3:43 PM

72
YARIS CROSS Owner's Manual_Europe_OM52K60FI
1-4. Hybridijärjestelmä
VAROITUS
lAja auto tien sivuun, kytke seison-
tajarru, siirrä vaihteenvalitsin P-
asentoon ja sammuta hybridijärjes-
telmä.
lÄlä kosketa korkeajänniteosia, kaa-
peleita tai liittimiä.
lJos sähköjohtoja on esillä auton si-
sätiloissa tai ulkopuolella, ne saat-
tavat aiheuttaa sähköiskun. Älä
kosketa esiin tulleita sähköjohtoja.
lJos auton sisällä syttyy tulipalo,
poistu autosta väli ttömästi. Älä kos-
kaan käytä muita kuin sähköpaloja
varten tarkoitettuja sammuttimia. Jo
pienien vesimäärien käyttö saattaa
olla vaarallista.
lJos autoasi on hinattava, tee se niin
että etupyörät (ka ksivetomallit) tai
kaikki neljä pyörää (nelivetomallit)
ovat irti maasta. Jos sähkömootto-
riin (ajomoottori) kytketyt pyörät
ovat maassa hinauksen aikana,
moottori saattaa jatkaa sähkön tuot-
tamista. Tämä voi aiheuttaa tulipa-
lon. ( S. 421)
lTarkista maa auton alla huolellises-
ti. Jos auton alla näkyy nestevuoto-
ja, polttoainejärjestelmä saattaa
olla vahingoittunut. Poistu auton
luota välittömästi.
lÄlä koske akkua, jos nestettä vuo-
taa ulos tai kertyy sen pinnalle. Jos
hybridiakun (ajoakun) elektrolyyttiä
(karbonaattiesteripohjaista orgaa-
nista akkunestettä) joutuu koske-
tuksiin silmien tai ihon kanssa, se
voi aiheuttaa sokeutta tai ihovauri-
oita. Siinä epätodennäköisessä ti-
lanteessa, että akkuneste joutuu
kosketuksiin silmien tai ihon kans-
sa, pese se pois välittömästi suurel-
la määrällä vettä ja hakeudu lääkä-
rin vastaanotolle.
lJos akkunestettä valuu hybridiakus-
ta (ajoakusta) ulos, älä lähesty au-
toa. Siinä epätodennäköisessä ti-
lanteessa, että hybridiakku (ajoak-
ku) olisi vaurioitunut, akun sisära-
kenne pitää huolen siitä, että suuria
määriä akkunestettä ei pääse valu-
maan ulos. Kuitenkin sekin akku-
neste, joka ei valu ulos, päästää
höyryä ilmaan. Höyry ärsyttää ihoa
ja silmiä ja voi aiheuttaa akuutin
myrkytyksen hengitettynä.
lÄlä tuo palavia tai kuumia esineitä
akkunesteen lähelle. Akkuneste voi
syttyä ja aiheuttaa tulipalon.
nHybridiakku (ajoakku)
lAutossa on suljettu litiumioniakku.
lÄlä koskaan myy, luovuta eteen-
päin tai muuntele hybridiakkua. On-
nettomuuksien estämiseksi romu-
tettavista autoista poistetut hybri-
diakut kerätään talteen valtuutetun
Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon toimes-
ta. Älä yritä itse poistaa akkua au-
tosta.
Mikäli akkuja ei kerätä asiallisesti tal-
teen saattaa tapahtua seuraavaa,
mikä voi johtaa kuolemaan tai vaka-
viin henkilövahinkoihin:
• Hybridiakku saatetaan hävittää lait- tomasti tai heittää luontoon, vaikka
se on ympäristölle vaarallinen. Joku
saattaa myös koskea korkeajänni-
teosia ja saada sähköiskun.
• Hybridiakku on ta rkoitettu käytettä-
väksi ainoastaan hybridiautossasi.
Jos hybridiakkua käytetään autosi
ulkopuolella tai jos siihen tehdään
muutoksia, saattaa seurauksena
olla sähköiskut, akun kuumenemi-
nen tai savuaminen, räjähdys sekä
akkunestevuodot.
OM52K60FI.book Page 72 Mo nday, July 19, 2021 3:43 PM

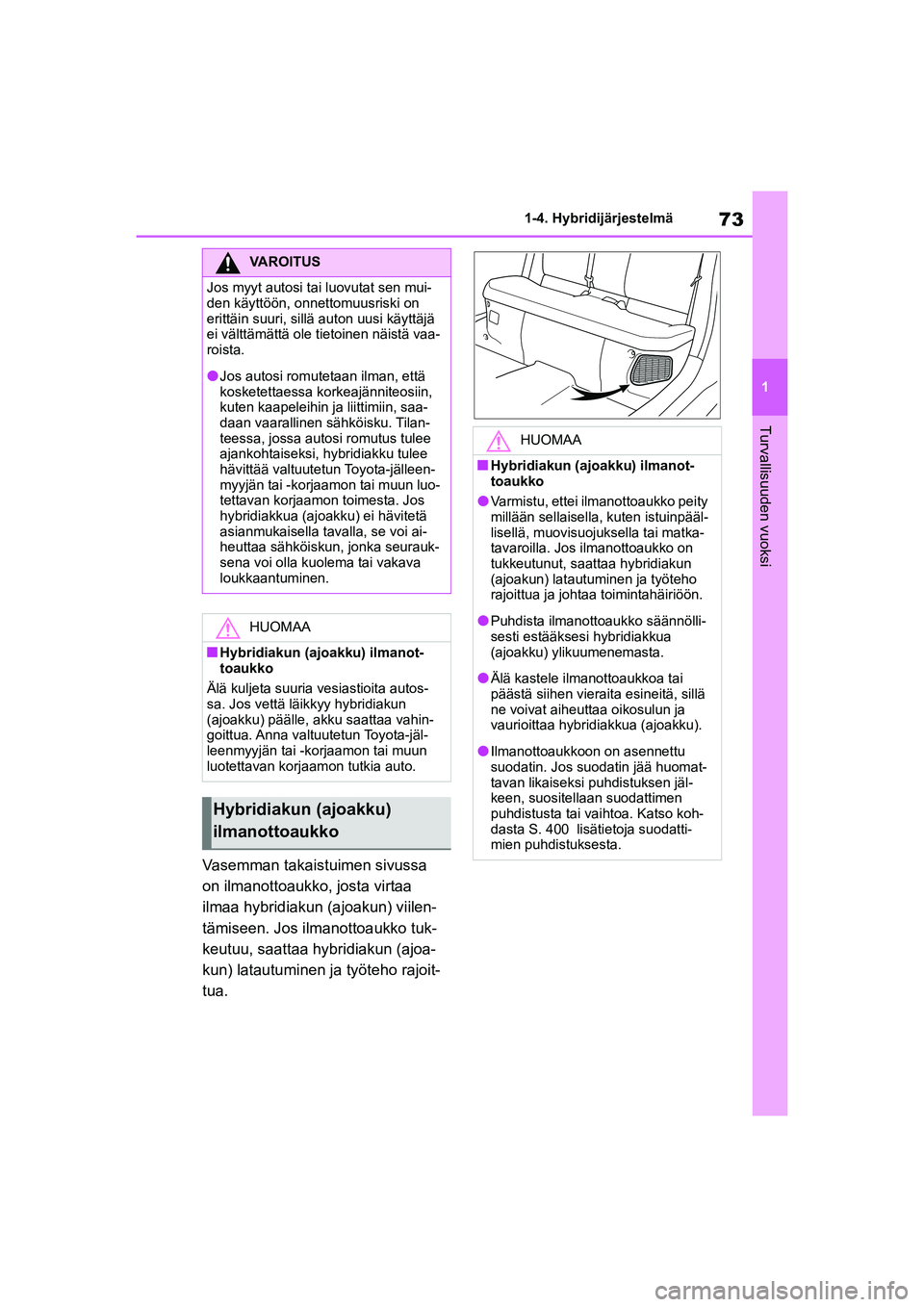

73
1
YARIS CROSS Owner's Manual_Europe_OM52K60FI
1-4. Hybridijärjestelmä
Turvallisuuden vuoksi
Vasemman takaistuimen sivussa
on ilmanottoaukko, josta virtaa
ilmaa hybridiakun (ajoakun) viilen-
tämiseen. Jos ilmanottoaukko tuk-
keutuu, saattaa hybridiakun (ajoa-
kun) latautuminen ja työteho rajoit-
tua.
VAROITUS
Jos myyt autosi tai luovutat sen mui-
den käyttöön, onnettomuusriski on
erittäin suuri, sillä auton uusi käyttäjä
ei välttämättä ole tietoinen näistä vaa-
roista.
lJos autosi romutetaan ilman, että
kosketettaessa ko rkeajänniteosiin,
kuten kaapeleihin ja liittimiin, saa-
daan vaarallinen sähköisku. Tilan-
teessa, jossa autosi romutus tulee
ajankohtaiseksi, hybridiakku tulee
hävittää valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luo-
tettavan korjaamon toimesta. Jos
hybridiakkua (ajoakku) ei hävitetä
asianmukaisella tavalla, se voi ai-
heuttaa sähköiskun, jonka seurauk-
sena voi olla kuolema tai vakava
loukkaantuminen.
HUOMAA
nHybridiakun (ajoakku) ilmanot-
toaukko
Älä kuljeta suuria vesiastioita autos-
sa. Jos vettä läikkyy hybridiakun
(ajoakku) päälle, akku saattaa vahin-
goittua. Anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun
luotettavan korjaamon tutkia auto.
Hybridiakun (ajoakku)
ilmanottoaukko
HUOMAA
nHybridiakun (ajoakku) ilmanot-
toaukko
lVarmistu, ettei ilmanottoaukko peity
millään sellaisella, kuten istuinpääl-
lisellä, muovisuojuksella tai matka-
tavaroilla. Jos ilmanottoaukko on
tukkeutunut, saattaa hybridiakun
(ajoakun) latautuminen ja työteho
rajoittua ja johtaa toimintahäiriöön.
lPuhdista ilmanottoaukko säännölli-
sesti estääksesi hybridiakkua
(ajoakku) ylikuumenemasta.
lÄlä kastele ilmanottoaukkoa tai
päästä siihen vieraita esineitä, sillä
ne voivat aiheuttaa oikosulun ja
vaurioittaa hybridiakkua (ajoakku).
lIlmanottoaukkoon on asennettu
suodatin. Jos suodatin jää huomat-
tavan likaiseksi puhdistuksen jäl-
keen, suositellaan suodattimen
puhdistusta tai vaihtoa. Katso koh-
dasta S. 400 lisätietoja suodatti-
mien puhdistuksesta.
OM52K60FI.book Page 73 Mo nday, July 19, 2021 3:43 PM

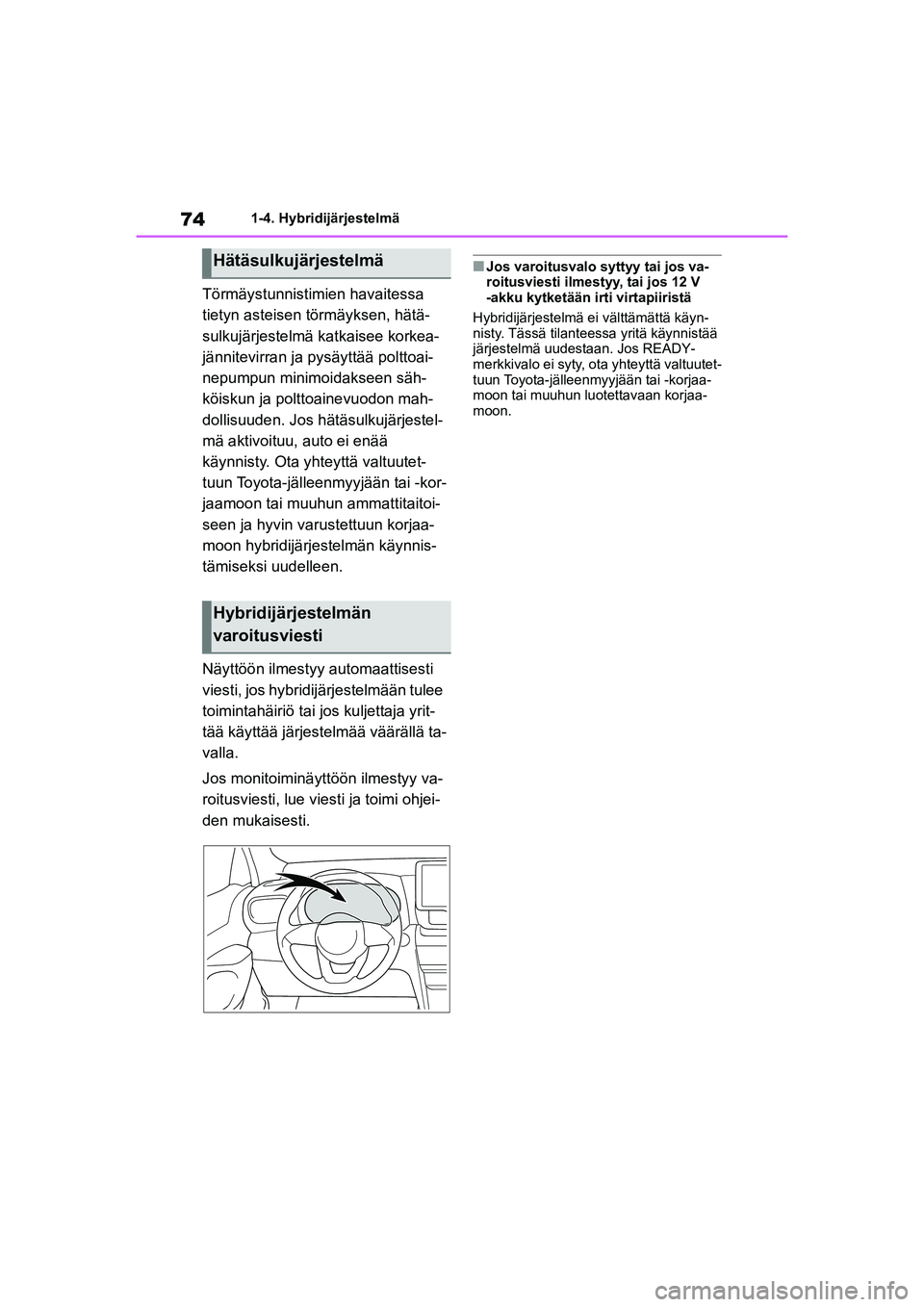

74
YARIS CROSS Owner's Manual_Europe_OM52K60FI
1-4. Hybridijärjestelmä
Törmäystunnistimien havaitessa
tietyn asteisen törmäyksen, hätä-
sulkujärjestelmä katkaisee korkea-
jännitevirran ja pysäyttää polttoai-
nepumpun minimoidakseen säh-
köiskun ja polttoainevuodon mah-
dollisuuden. Jos hätäsulkujärjestel-
mä aktivoituu, auto ei enää
käynnisty. Ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaa-
moon hybridijärjestelmän käynnis-
tämiseksi uudelleen.
Näyttöön ilmestyy automaattisesti
viesti, jos hybridijärjestelmään tulee
toimintahäiriö tai jos kuljettaja yrit-
tää käyttää järjestelmää väärällä ta-
valla.
Jos monitoiminäyttöön ilmestyy va-
roitusviesti, lue viesti ja toimi ohjei-
den mukaisesti.
nJos varoitusvalo syttyy tai jos va-
roitusviesti ilmestyy, tai jos 12 V
-akku kytketään irti virtapiiristä
Hybridijärjestelmä ei välttämättä käyn-
nisty. Tässä tilantee ssa yritä käynnistää
järjestelmä uudestaan. Jos READY-
merkkivalo ei syty, ot a yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun luotettavaan korjaa-
moon.Hätäsulkujärjestelmä
Hybridijärjestelmän
varoitusviesti
OM52K60FI.book Page 74 Mo nday, July 19, 2021 3:43 PM

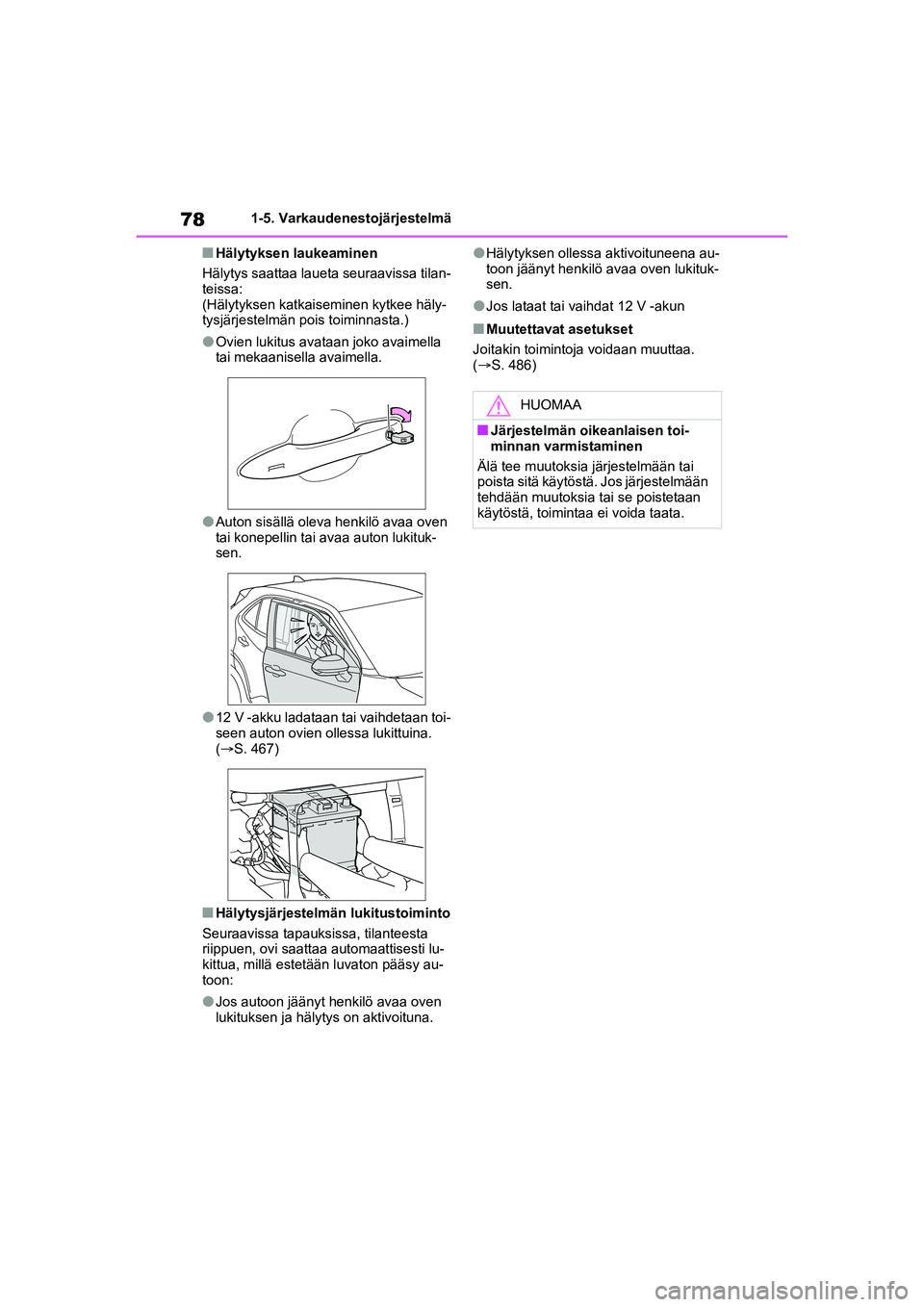

78
YARIS CROSS Owner's Manual_Europe_OM52K60FI
1-5. Varkaudenestojärjestelmä
nHälytyksen laukeaminen
Hälytys saattaa laueta seuraavissa tilan-
teissa:
(Hälytyksen katkaiseminen kytkee häly-
tysjärjestelmän pois toiminnasta.)
lOvien lukitus avataan joko avaimella
tai mekaanisella avaimella.
lAuton sisällä oleva henkilö avaa oven
tai konepellin tai avaa auton lukituk-
sen.
l12 V -akku ladataan tai vaihdetaan toi-
seen auton ovien ollessa lukittuina.
(S. 467)
nHälytysjärjestelmä n lukitustoiminto
Seuraavissa tapauksissa, tilanteesta
riippuen, ovi saattaa automaattisesti lu-
kittua, millä estetään luvaton pääsy au-
toon:
lJos autoon jäänyt henkilö avaa oven
lukituksen ja hälytys on aktivoituna.
lHälytyksen ollessa aktivoituneena au-
toon jäänyt henkilö avaa oven lukituk-
sen.
lJos lataat tai va ihdat 12 V -akun
nMuutettavat asetukset
Joitakin toimintoja voidaan muuttaa.
(S. 486)
HUOMAA
nJärjestelmän oikeanlaisen toi-
minnan varmistaminen
Älä tee muutoksia järjestelmään tai
poista sitä käytöstä. Jos järjestelmään
tehdään muutoksia tai se poistetaan
käytöstä, toimintaa ei voida taata.
OM52K60FI.book Page 78 Mo nday, July 19, 2021 3:43 PM

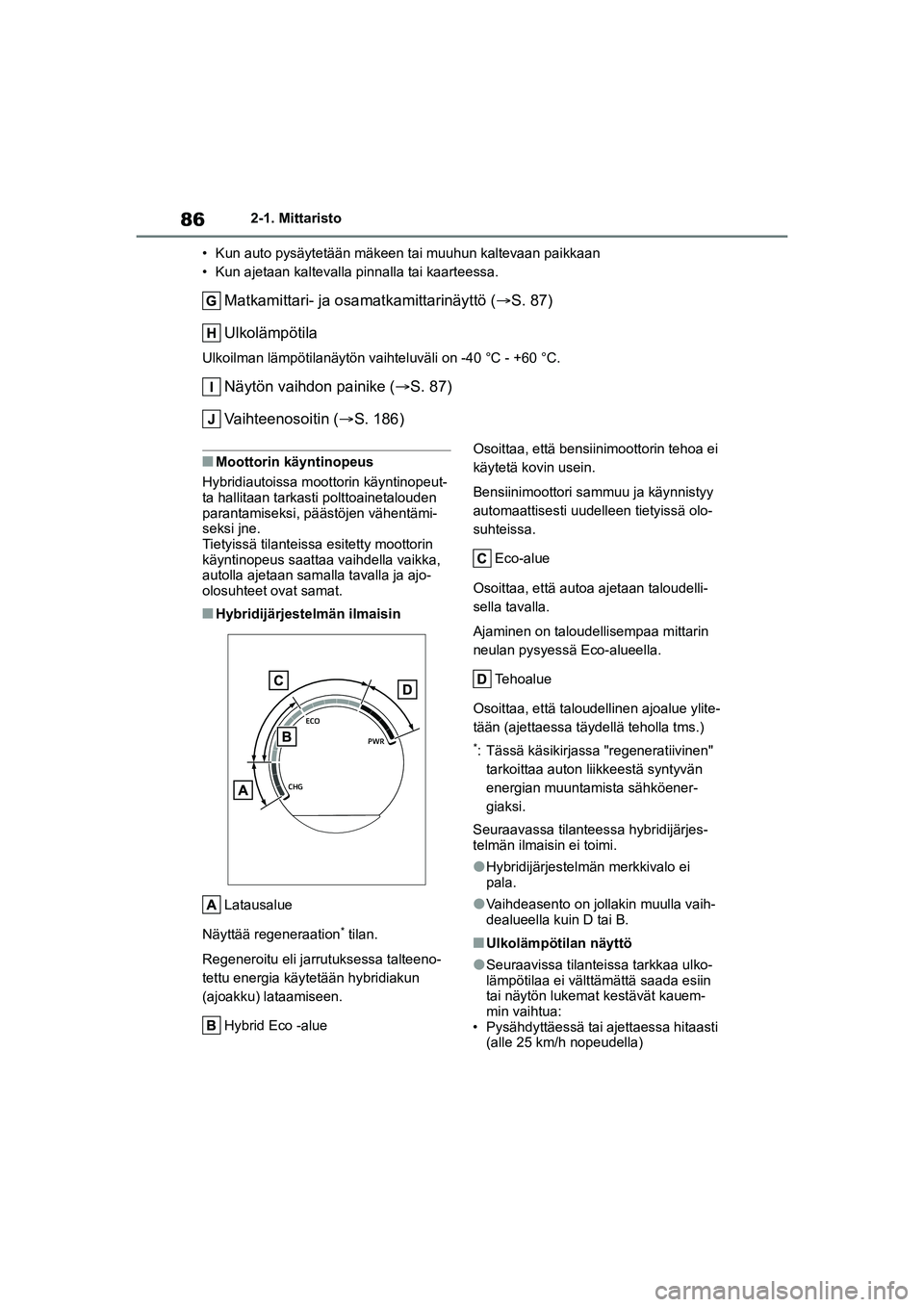

86
YARIS CROSS Owner's Manual_Europe_OM52K60FI
2-1. Mittaristo
• Kun auto pysäytetään mäkeen tai muuhun kaltevaan paikkaan
• Kun ajetaan kaltevalla pinnalla tai kaarteessa.
Matkamittari- ja osamatkamittarinäyttö ( S. 87)
Ulkolämpötila
Ulkoilman lämpötilanäytön vaihteluväli on -40 °C - +60 °C.
Näytön vaihdon painike ( S. 87)
Vaihteenosoitin ( S. 186)
nMoottorin käyntinopeus
Hybridiautoissa moottorin käyntinopeut-
ta hallitaan tarkasti polttoainetalouden
parantamiseksi, pä ästöjen vähentämi-
seksi jne.
Tietyissä tilanteissa esitetty moottorin
käyntinopeus saattaa vaihdella vaikka,
autolla ajetaan samalla tavalla ja ajo-
olosuhteet ovat samat.
nHybridijärjestelmän ilmaisin
Latausalue
Näyttää regeneraation
* tilan.
Regeneroitu eli jarrutuksessa talteeno-
tettu energia käytetään hybridiakun
(ajoakku) lataamiseen.
Hybrid Eco -alue Osoittaa, että bensiinimoottorin tehoa ei
käytetä kovin usein.
Bensiinimoottori sa
mmuu ja käynnistyy
automaattisesti uudelleen tietyissä olo-
suhteissa.
Eco-alue
Osoittaa, että autoa ajetaan taloudelli-
sella tavalla.
Ajaminen on taloudellisempaa mittarin
neulan pysyessä Eco-alueella. Tehoalue
Osoittaa, että taloudellinen ajoalue ylite-
tään (ajettaessa täyd ellä teholla tms.)
*: Tässä käsikirjassa "regeneratiivinen"
tarkoittaa auton liikkeestä syntyvän
energian muuntamista sähköener-
giaksi.
Seuraavassa tilantee ssa hybridijärjes-
telmän ilmaisin ei toimi.
lHybridijärjestelmän merkkivalo ei
pala.
lVaihdeasento on jollakin muulla vaih-
dealueella kuin D tai B.
nUlkolämpötilan näyttö
lSeuraavissa tilanteissa tarkkaa ulko-
lämpötilaa ei välttämättä saada esiin
tai näytön lukemat kestävät kauem-
min vaihtua:
• Pysähdyttäessä tai ajettaessa hitaasti (alle 25 km/h nopeudella)
OM52K60FI.book Page 86 Mo nday, July 19, 2021 3:43 PM

92
YARIS CROSS Owner's Manual_Europe_OM52K60FI

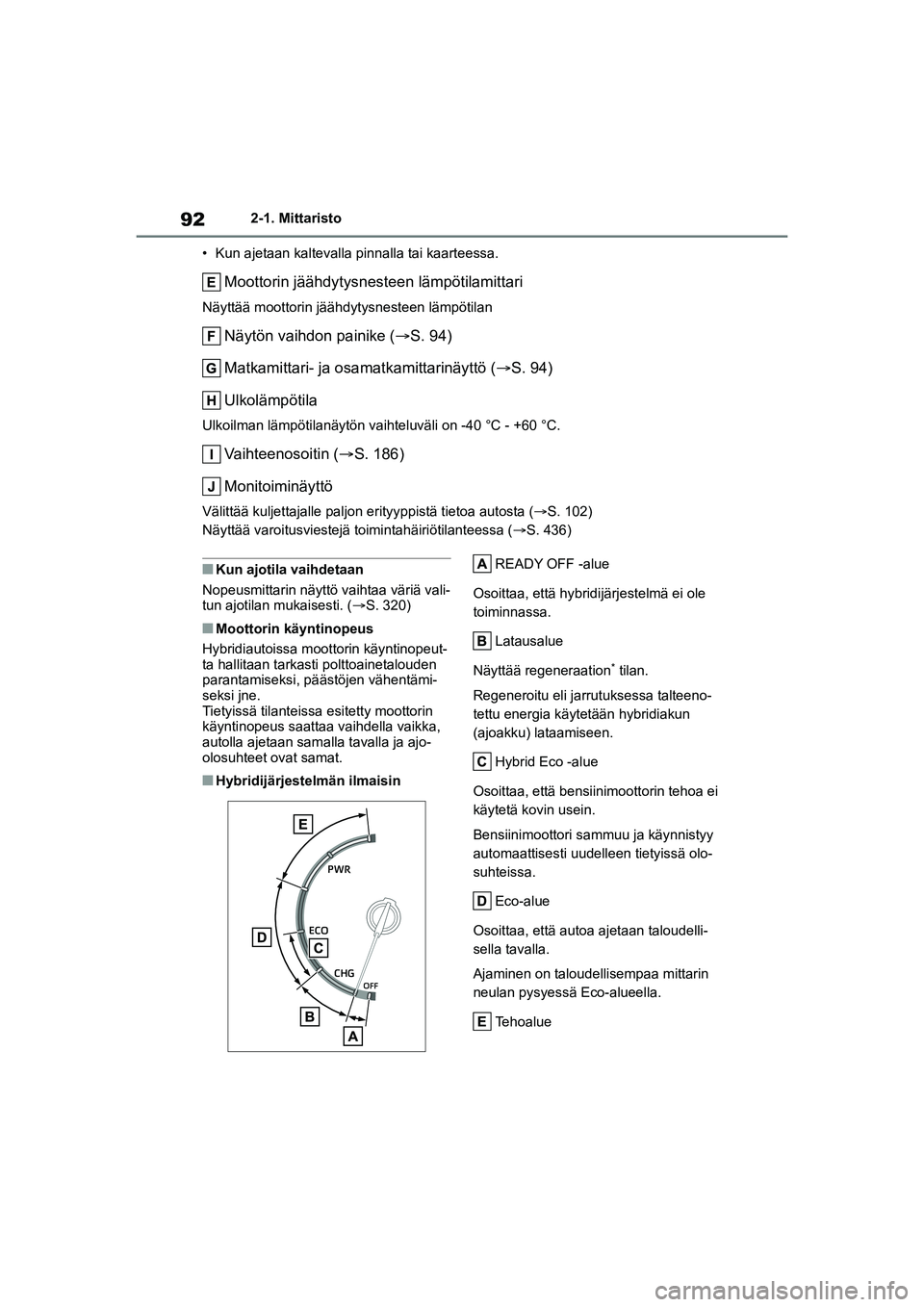

2-1. Mittaristo
• Kun ajetaan kaltevalla pinnalla tai kaarteessa.
Moottorin jäähdytysnesteen lämpötilamittari
Näyttää moottorin jäähdytysnesteen lämpötilan
Näytön vaihdon painike ( S. 94)
Matkamittari- ja osamatkamittarinäyttö ( S. 94)
Ulkolämpötila
Ulkoilman lämpötilanäytön vaihteluväli on -40 °C - +60 °C.
Vaihteenosoitin ( S. 186)
Monitoiminäyttö
Välittää kuljettajalle paljon er ityyppistä tietoa autosta (S. 102)
Näyttää varoitusviestejä toimintahäiriötilanteessa ( S. 436)
nKun ajotila vaihdetaan
Nopeusmittarin näyttö vaihtaa väriä vali-
tun ajotilan mukaisesti. ( S. 320)
nMoottorin käyntinopeus
Hybridiautoissa moottorin käyntinopeut-
ta hallitaan tarkasti polttoainetalouden
parantamiseksi, pä ästöjen vähentämi-
seksi jne.
Tietyissä tilanteissa esitetty moottorin
käyntinopeus saattaa vaihdella vaikka,
autolla ajetaan samalla tavalla ja ajo-
olosuhteet ovat samat.
nHybridijärjestelmän ilmaisin READY OFF -alue
Osoittaa, että hybridijärjestelmä ei ole
toiminnassa. Latausalue
Näyttää regeneraation
* tilan.
Regeneroitu eli jarrutuksessa talteeno-
tettu energia käytetään hybridiakun
(ajoakku) lataamiseen.
Hybrid Eco -alue
Osoittaa, että bensiinimoottorin tehoa ei
käytetä kovin usein.
Bensiinimoottori sa mmuu ja käynnistyy
automaattisesti uudelleen tietyissä olo-
suhteissa.
Eco-alue
Osoittaa, että autoa ajetaan taloudelli-
sella tavalla.
Ajaminen on taloudellisempaa mittarin
neulan pysyessä Eco-alueella. Tehoalue
OM52K60FI.book Page 92 Mo nday, July 19, 2021 3:43 PM

114
YARIS CROSS Owner's Manual_Europe_OM52K60FI

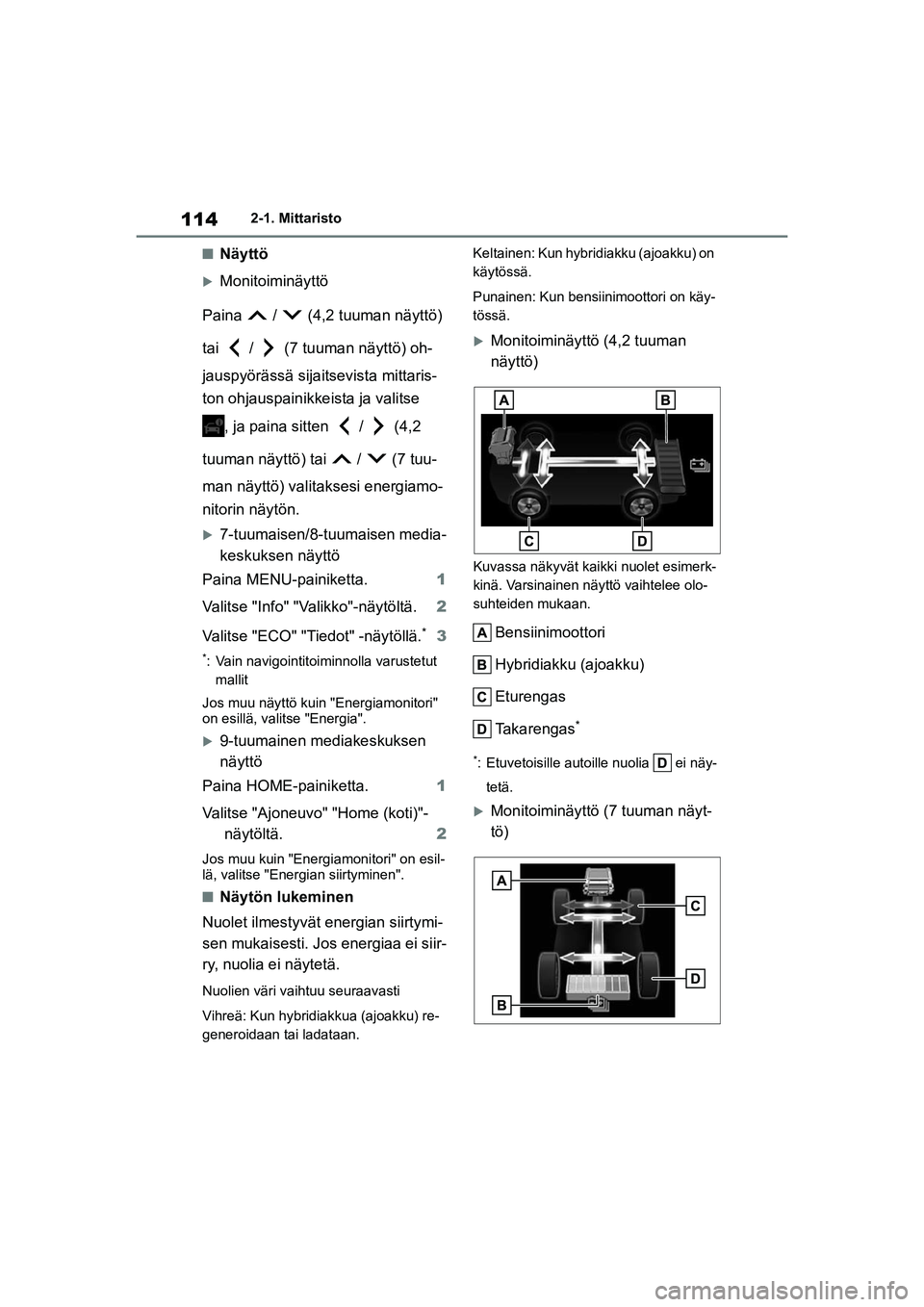

2-1. Mittaristo
nNäyttö
Monitoiminäyttö
Paina / (4,2 tuuman näyttö)
tai / (7 tuuman näyttö) oh-
jauspyörässä sijaitsevista mittaris-
ton ohjauspainikkeista ja valitse , ja paina sitten / (4,2
tuuman näyttö) tai / (7 tuu-
man näyttö) valitaksesi energiamo-
nitorin näytön.
7-tuumaisen/8-tuumaisen media-
keskuksen näyttö
Paina MENU-painiketta. 1
Valitse "Info" "Valikko"-näytöltä. 2
Valitse "ECO" "Tiedot" -näytöllä.
*3
*: Vain navigointitoiminnolla varustetut mallit
Jos muu näyttö kuin "Energiamonitori"
on esillä, valitse "Energia".
9-tuumainen mediakeskuksen
näyttö
Paina HOME-painiketta. 1
Valitse "Ajoneuvo" "Home (koti)"- näytöltä. 2
Jos muu kuin "Energiamonitori" on esil-
lä, valitse "Energian siirtyminen".
nNäytön lukeminen
Nuolet ilmestyvät energian siirtymi-
sen mukaisesti. Jos energiaa ei siir-
ry, nuolia ei näytetä.
Nuolien väri vaihtuu seuraavasti
Vihreä: Kun hybridiakkua (ajoakku) re-
generoidaan tai ladataan. Keltainen: Kun hybridiakku (ajoakku) on
käytössä.
Punainen: Kun bensiinimoottori on käy-
tössä.
Monitoiminäyttö (4,2 tuuman
näyttö)
Kuvassa näkyvät kaikki nuolet esimerk-
kinä. Varsinainen näyttö vaihtelee olo-
suhteiden mukaan.
Bensiinimoottori
Hybridiakku (ajoakku)
Eturengas
Takarengas
*
*: Etuvetoisille autoille nuolia ei näy-
tetä.
Monitoiminäyttö (7 tuuman näyt-
tö)
OM52K60FI.book Page 114 Monday, July 19, 2021 3:43 PM
