2021 TOYOTA RAV4 PHEV Notices Demploi (in French)

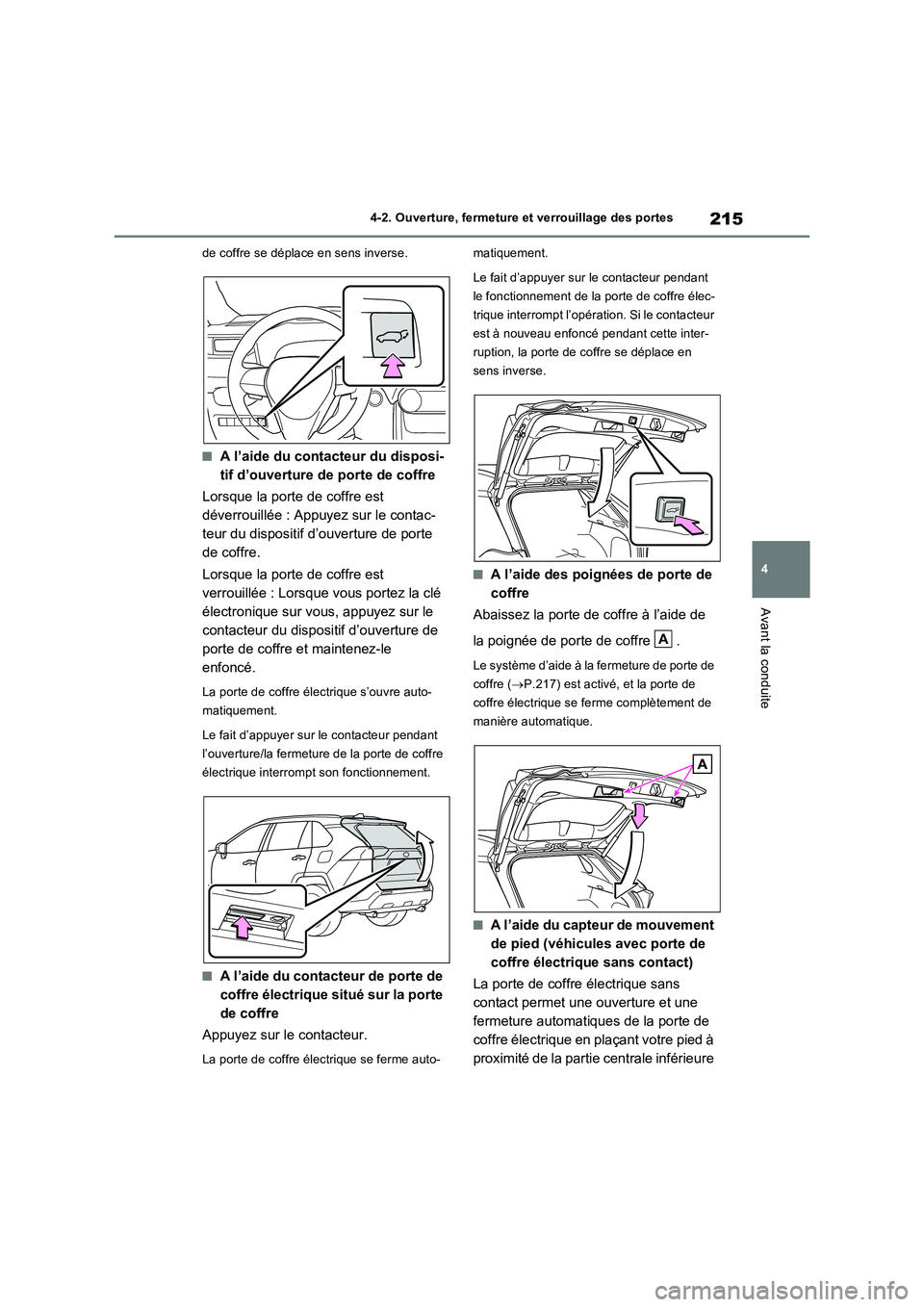

215
4 4-2. Ouverture, fermeture et verrouillage des portes
Avant la conduite
de coffre se déplace en sens inverse.
QA l’aide du contacteur du disposi-
tif d’ouverture de porte de coffre
Lorsque la porte de coffre est
déverrouillée : Appuyez sur le contac-
teur du dispositif d’ouverture de porte
de coffre.
Lorsque la porte de coffre est
verrouillée : Lorsque vous portez la clé
électronique sur vous, appuyez sur le
contacteur du dispositif d’ouverture de
porte de coffre et maintenez-le
enfoncé.
La porte de coffre électrique s’ouvre auto-
matiquement.
Le fait d’appuyer sur le contacteur pendant
l’ouverture/la fermeture de la porte de coffre
électrique interrompt son fonctionnement.
QA l’aide du contacteur de porte de
coffre électrique situé sur la porte
de coffre
Appuyez sur le contacteur.
La porte de coffre électrique se ferme auto-matiquement.
Le fait d’appuyer sur le contacteur pendant
le fonctionnement de la porte de coffre élec-
trique interrompt l’opération. Si le contacteur
est à nouveau enfoncé pendant cette inter-
ruption, la porte de coffre se déplace en
sens inverse.
QA l’aide des poignées de porte de
coffre
Abaissez la porte de coffre à l’aide de
la poignée de porte de coffre .
Le système d’aide à la fermeture de porte de
coffre (P.217) est activé, et la porte de
coffre électrique se ferme complètement de
manière automatique.
QA l’aide du capteur de mouvement
de pied (véhicules avec porte de
coffre électrique sans contact)
La porte de coffre électrique sans
contact permet une ouverture et une
fermeture automatiques de la porte de
coffre électrique en plaçant votre pied à
proximité de la partie centrale inférieure
A

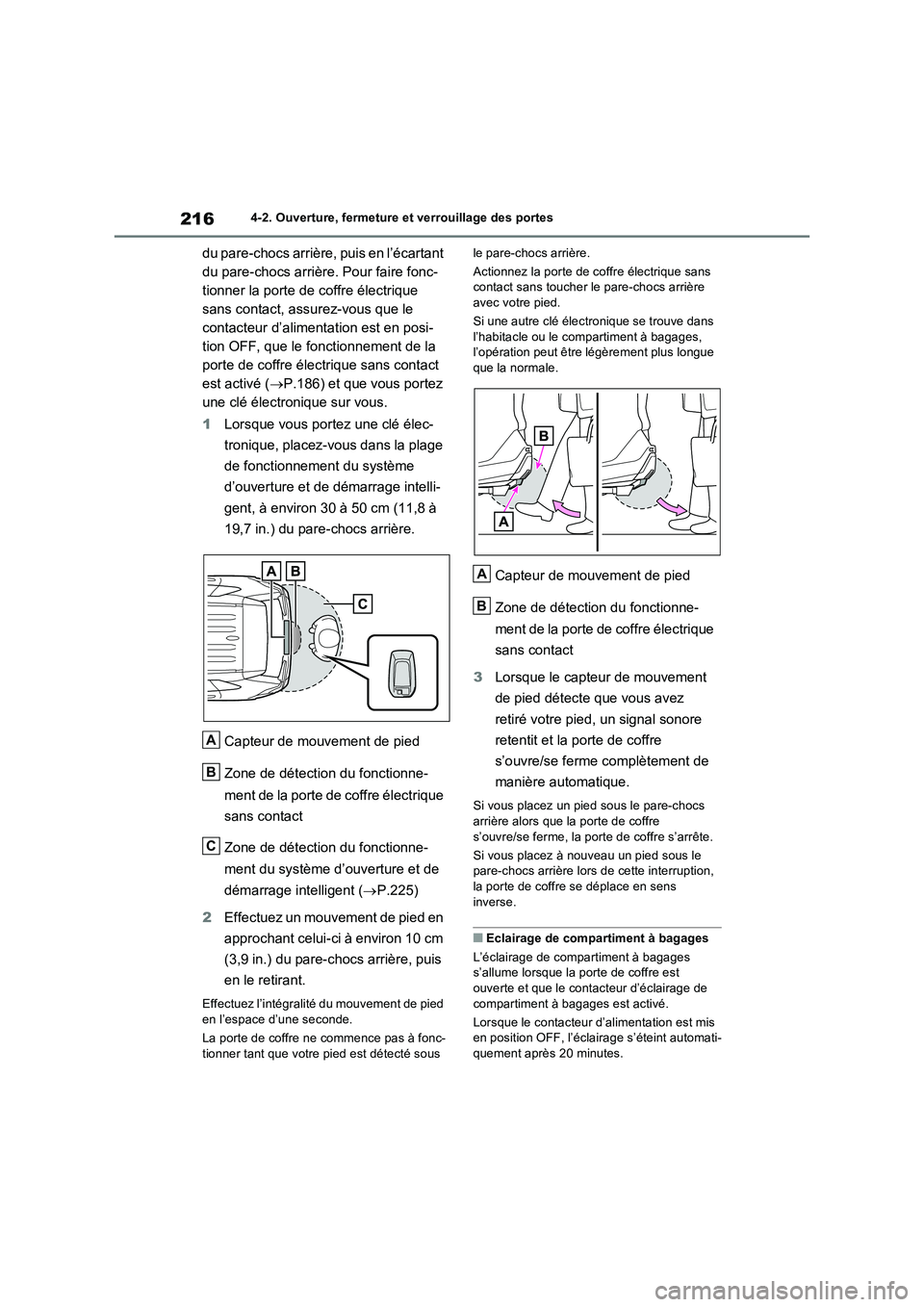

2164-2. Ouverture, fermeture et verrouillage des portes
du pare-chocs arrière, puis en l’écartant
du pare-chocs arrière. Pour faire fonc-
tionner la porte de coffre électrique
sans contact, assurez-vous que le
contacteur d’alimentation est en posi-
tion OFF, que le fonctionnement de la
porte de coffre électrique sans contact
est activé (P.186) et que vous portez
une clé électronique sur vous.
1Lorsque vous portez une clé élec-
tronique, placez-vous dans la plage
de fonctionnement du système
d’ouverture et de démarrage intelli-
gent, à environ 30 à 50 cm (11,8 à
19,7 in.) du pare-chocs arrière.
Capteur de mouvement de pied
Zone de détection du fonctionne-
ment de la porte de coffre électrique
sans contact
Zone de détection du fonctionne-
ment du système d’ouverture et de
démarrage intelligent (P.225)
2Effectuez un mouvement de pied en
approchant celui-ci à environ 10 cm
(3,9 in.) du pare-chocs arrière, puis
en le retirant.
Effectuez l’intégralité du mouvement de pied
en l’espace d’une seconde.
La porte de coffre ne commence pas à fonc-
tionner tant que votre pied est détecté sous le pare-chocs arrière.
Actionnez la porte de coffre électrique sans
contact sans toucher le pare-chocs arrière
avec votre pied.
Si une autre clé électronique se trouve dans
l’habitacle ou le compartiment à bagages,
l’opération peut être légèrement plus longue
que la normale.
Capteur de mouvement de pied
Zone de détection du fonctionne-
ment de la porte de coffre électrique
sans contact
3Lorsque le capteur de mouvement
de pied détecte que vous avez
retiré votre pied, un signal sonore
retentit et la porte de coffre
s’ouvre/se ferme complètement de
manière automatique.
Si vous placez un pied sous le pare-chocs
arrière alors que la porte de coffre
s’ouvre/se ferme, la porte de coffre s’arrête.
Si vous placez à nouveau un pied sous le
pare-chocs arrière lors de cette interruption,
la porte de coffre se déplace en sens
inverse.
QEclairage de compartiment à bagages
L’éclairage de compartiment à bagages
s’allume lorsque la porte de coffre est
ouverte et que le contacteur d’éclairage de
compartiment à bagages est activé.
Lorsque le contacteur d’alimentation est mis
en position OFF, l’éclairage s’éteint automati-
quement après 20 minutes.
A
B
C
A
B

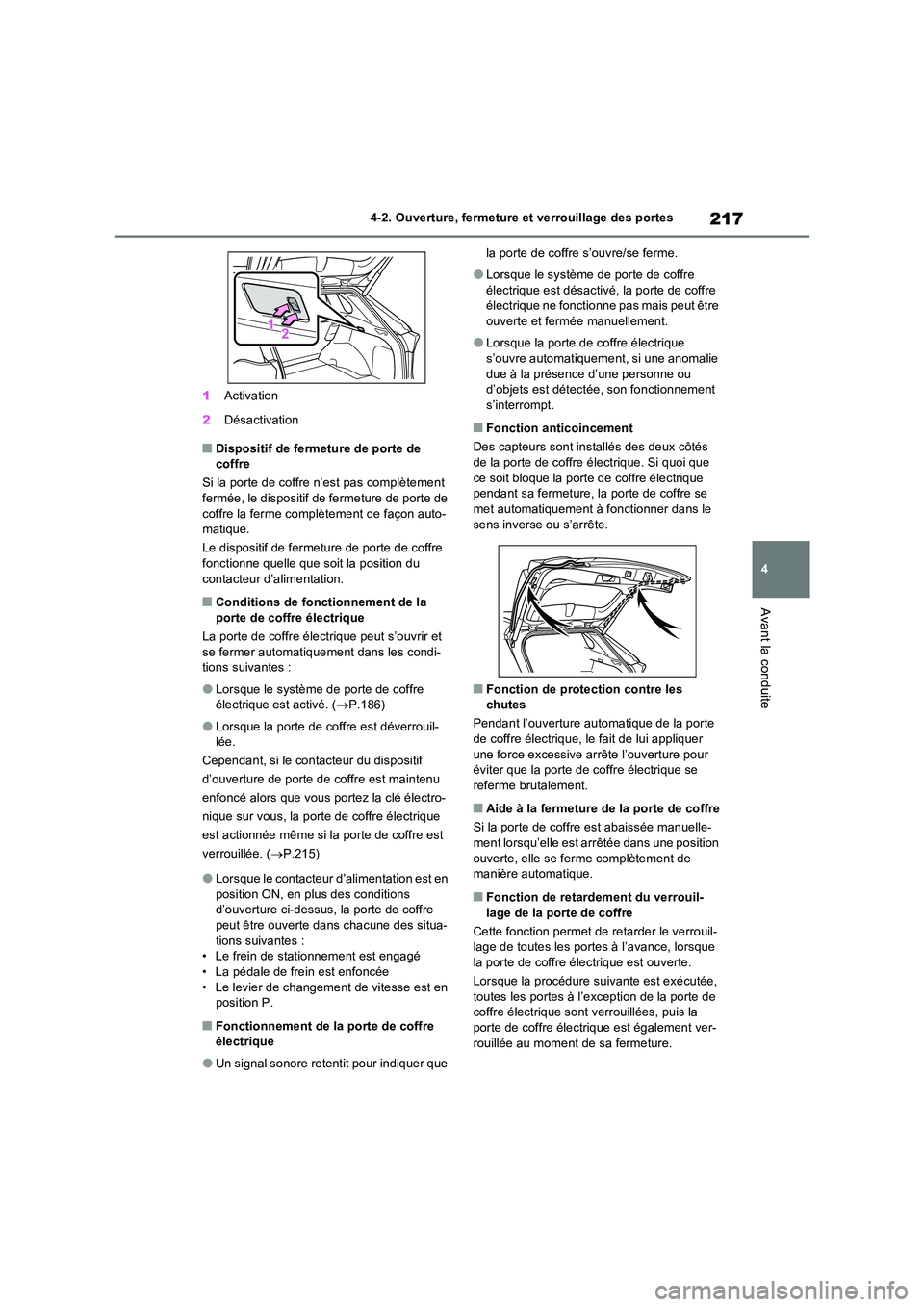

217
4
4-2. Ouverture, fermeture et verrouillage des portes
Avant la conduite
1 Activation
2 Désactivation
QDispositif de fermeture de porte de coffre
Si la porte de coffre n’est pas complètement
fermée, le dispositif de fermeture de porte de coffre la ferme complètement de façon auto-matique.
Le dispositif de fermeture de porte de coffre
fonctionne quelle que soit la position du contacteur d’alimentation.
QConditions de fonctionnement de la porte de coffre électrique
La porte de coffre électrique peut s’ouvrir et
se fermer automatiquement dans les condi- tions suivantes :
OLorsque le système de porte de coffre électrique est activé. ( P.186)
OLorsque la porte de coffre est déverrouil- lée.
Cependant, si le contacteur du dispositif
d’ouverture de porte de coffre est maintenu
enfoncé alors que vous portez la clé électro-
nique sur vous, la porte de coffre électrique
est actionnée même si la porte de coffre est
verrouillée. ( P.215)
OLorsque le contacteur d’alimentation est en
position ON, en plus des conditions d’ouverture ci-dessus, la porte de coffre peut être ouverte dans chacune des situa-
tions suivantes : • Le frein de stationnement est engagé• La pédale de frein est enfoncée
• Le levier de changement de vitesse est en position P.
QFonctionnement de la porte de coffre électrique
OUn signal sonore retentit pour indiquer que
la porte de coffre s’ouvre/se ferme.
OLorsque le système de porte de coffre
électrique est désactivé, la porte de coffre électrique ne fonctionne pas mais peut être ouverte et fermée manuellement.
OLorsque la porte de coffre électrique s’ouvre automatiquement, si une anomalie
due à la présence d’une personne ou d’objets est détectée, son fonctionnement s’interrompt.
QFonction anticoincement
Des capteurs sont installés des deux côtés
de la porte de coffre électrique. Si quoi que ce soit bloque la porte de coffre électrique pendant sa fermeture, la porte de coffre se
met automatiquement à fonctionner dans le sens inverse ou s’arrête.
QFonction de protection contre les chutes
Pendant l’ouverture automatique de la porte de coffre électrique, le fait de lui appliquer
une force excessive arrête l’ouverture pour éviter que la porte de coffre électrique se referme brutalement.
QAide à la fermeture de la porte de coffre
Si la porte de coffre est abaissée manuelle-
ment lorsqu’elle est arrêtée dans une position ouverte, elle se ferme complètement de manière automatique.
QFonction de retardement du verrouil-
lage de la porte de coffre
Cette fonction permet de retarder le verrouil- lage de toutes les portes à l’avance, lorsque la porte de coffre électrique est ouverte.
Lorsque la procédure su ivante est exécutée,
toutes les portes à l’exception de la porte de coffre électrique sont verrouillées, puis la porte de coffre électrique est également ver-
rouillée au moment de sa fermeture.

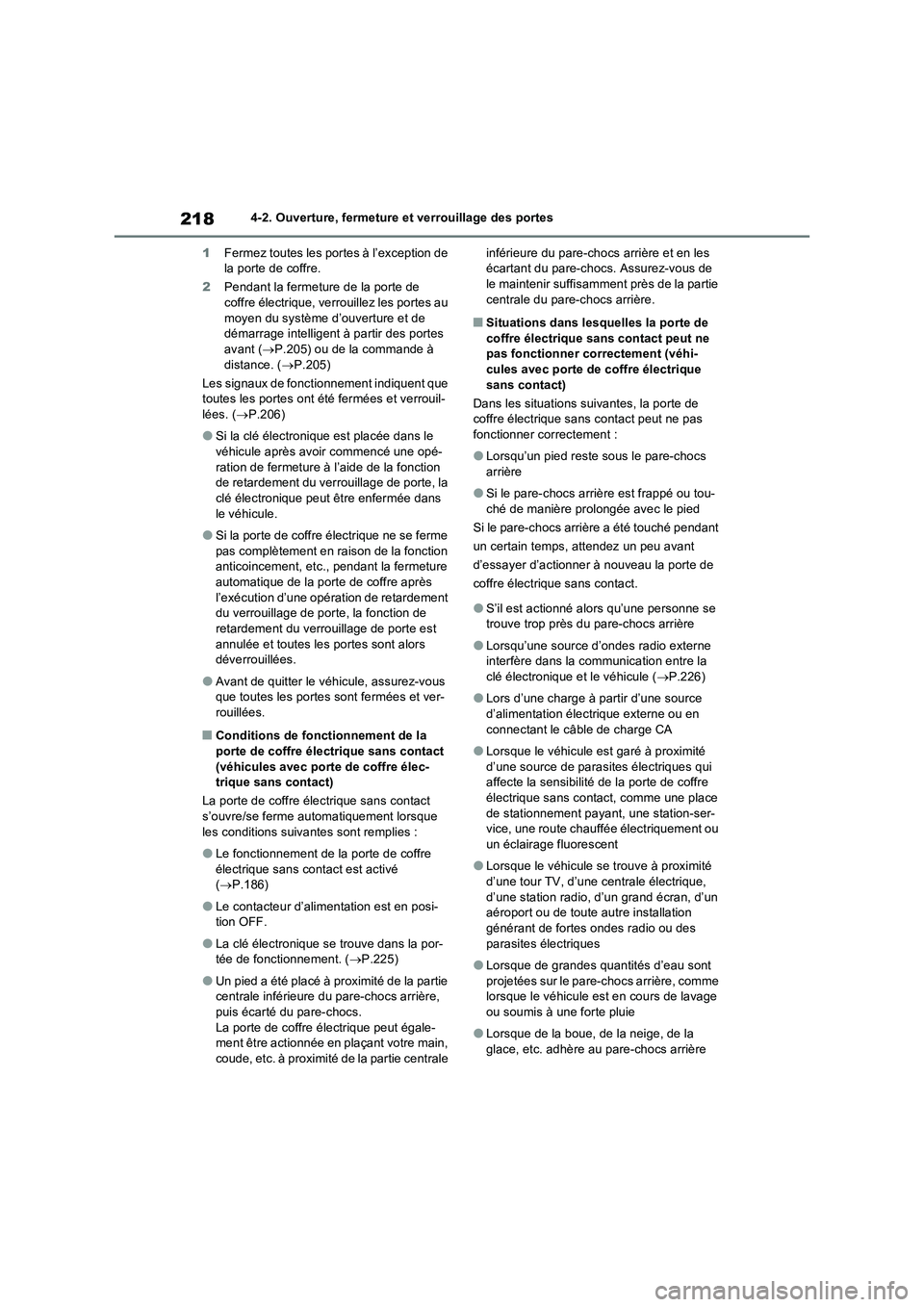

2184-2. Ouverture, fermeture et verrouillage des portes
1Fermez toutes les portes à l’exception de
la porte de coffre.
2Pendant la fermeture de la porte de
coffre électrique, verrouillez les portes au
moyen du système d’ouverture et de
démarrage intelligent à partir des portes
avant (P.205) ou de la commande à
distance. (P.205)
Les signaux de fonctionnement indiquent que
toutes les portes ont été fermées et verrouil-
lées. (P.206)
OSi la clé électronique est placée dans le
véhicule après avoir commencé une opé-
ration de fermeture à l’aide de la fonction
de retardement du verrouillage de porte, la
clé électronique peut être enfermée dans
le véhicule.
OSi la porte de coffre électrique ne se ferme
pas complètement en raison de la fonction
anticoincement, etc., pendant la fermeture
automatique de la porte de coffre après
l’exécution d’une opération de retardement
du verrouillage de porte, la fonction de
retardement du verrouillage de porte est
annulée et toutes les portes sont alors
déverrouillées.
OAvant de quitter le véhicule, assurez-vous
que toutes les portes sont fermées et ver-
rouillées.
QConditions de fonctionnement de la
porte de coffre électrique sans contact
(véhicules avec porte de coffre élec-
trique sans contact)
La porte de coffre électrique sans contact
s’ouvre/se ferme automatiquement lorsque
les conditions suivantes sont remplies :
OLe fonctionnement de la porte de coffre
électrique sans contact est activé
(P.186)
OLe contacteur d’alimentation est en posi-
tion OFF.
OLa clé électronique se trouve dans la por-
tée de fonctionnement. (P.225)
OUn pied a été placé à proximité de la partie
centrale inférieure du pare-chocs arrière,
puis écarté du pare-chocs.
La porte de coffre électrique peut égale-
ment être actionnée en plaçant votre main,
coude, etc. à proximité de la partie centrale inférieure du pare-chocs arrière et en les
écartant du pare-chocs. Assurez-vous de
le maintenir suffisamment près de la partie
centrale du pare-chocs arrière.
QSituations dans lesquelles la porte de
coffre électrique sans contact peut ne
pas fonctionner correctement (véhi-
cules avec porte de coffre électrique
sans contact)
Dans les situations suivantes, la porte de
coffre électrique sans contact peut ne pas
fonctionner correctement :
OLorsqu’un pied reste sous le pare-chocs
arrière
OSi le pare-chocs arrière est frappé ou tou-
ché de manière prolongée avec le pied
Si le pare-chocs arrière a été touché pendant
un certain temps, attendez un peu avant
d’essayer d’actionner à nouveau la porte de
coffre électrique sans contact.
OS’il est actionné alors qu’une personne se
trouve trop près du pare-chocs arrière
OLorsqu’une source d’ondes radio externe
interfère dans la communication entre la
clé électronique et le véhicule (P.226)
OLors d’une charge à partir d’une source
d’alimentation électrique externe ou en
connectant le câble de charge CA
OLorsque le véhicule est garé à proximité
d’une source de parasites électriques qui
affecte la sensibilité de la porte de coffre
électrique sans contact, comme une place
de stationnement payant, une station-ser-
vice, une route chauffée électriquement ou
un éclairage fluorescent
OLorsque le véhicule se trouve à proximité
d’une tour TV, d’une centrale électrique,
d’une station radio, d’un grand écran, d’un
aéroport ou de toute autre installation
générant de fortes ondes radio ou des
parasites électriques
OLorsque de grandes quantités d’eau sont
projetées sur le pare-chocs arrière, comme
lorsque le véhicule est en cours de lavage
ou soumis à une forte pluie
OLorsque de la boue, de la neige, de la
glace, etc. adhère au pare-chocs arrière

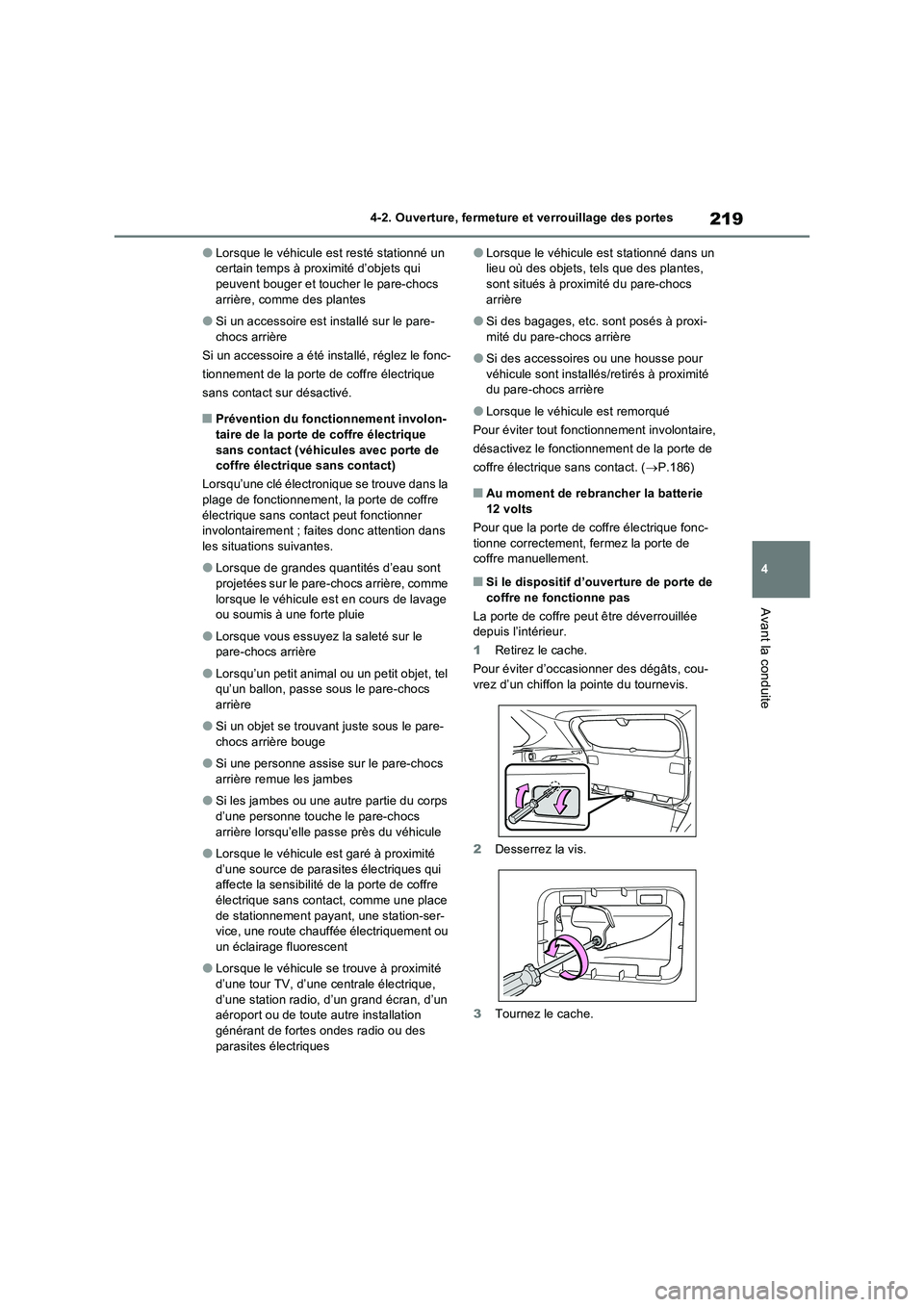

219
4 4-2. Ouverture, fermeture et verrouillage des portes
Avant la conduite
OLorsque le véhicule est resté stationné un
certain temps à proximité d’objets qui
peuvent bouger et toucher le pare-chocs
arrière, comme des plantes
OSi un accessoire est installé sur le pare-
chocs arrière
Si un accessoire a été installé, réglez le fonc-
tionnement de la porte de coffre électrique
sans contact sur désactivé.
QPrévention du fonctionnement involon-
taire de la porte de coffre électrique
sans contact (véhicules avec porte de
coffre électrique sans contact)
Lorsqu’une clé électronique se trouve dans la
plage de fonctionnement, la porte de coffre
électrique sans contact peut fonctionner
involontairement ; faites donc attention dans
les situations suivantes.
OLorsque de grandes quantités d’eau sont
projetées sur le pare-chocs arrière, comme
lorsque le véhicule est en cours de lavage
ou soumis à une forte pluie
OLorsque vous essuyez la saleté sur le
pare-chocs arrière
OLorsqu’un petit animal ou un petit objet, tel
qu’un ballon, passe sous le pare-chocs
arrière
OSi un objet se trouvant juste sous le pare-
chocs arrière bouge
OSi une personne assise sur le pare-chocs
arrière remue les jambes
OSi les jambes ou une autre partie du corps
d’une personne touche le pare-chocs
arrière lorsqu’elle passe près du véhicule
OLorsque le véhicule est garé à proximité
d’une source de parasites électriques qui
affecte la sensibilité de la porte de coffre
électrique sans contact, comme une place
de stationnement payant, une station-ser-
vice, une route chauffée électriquement ou
un éclairage fluorescent
OLorsque le véhicule se trouve à proximité
d’une tour TV, d’une centrale électrique,
d’une station radio, d’un grand écran, d’un
aéroport ou de toute autre installation
générant de fortes ondes radio ou des
parasites électriques
OLorsque le véhicule est stationné dans un
lieu où des objets, tels que des plantes,
sont situés à proximité du pare-chocs
arrière
OSi des bagages, etc. sont posés à proxi-
mité du pare-chocs arrière
OSi des accessoires ou une housse pour
véhicule sont installés/retirés à proximité
du pare-chocs arrière
OLorsque le véhicule est remorqué
Pour éviter tout fonctionnement involontaire,
désactivez le fonctionnement de la porte de
coffre électrique sans contact. (P.186)
QAu moment de rebrancher la batterie
12 volts
Pour que la porte de coffre électrique fonc-
tionne correctement, fermez la porte de
coffre manuellement.
QSi le dispositif d’ouverture de porte de
coffre ne fonctionne pas
La porte de coffre peut être déverrouillée
depuis l’intérieur.
1Retirez le cache.
Pour éviter d’occasionner des dégâts, cou-
vrez d’un chiffon la pointe du tournevis.
2Desserrez la vis.
3Tournez le cache.

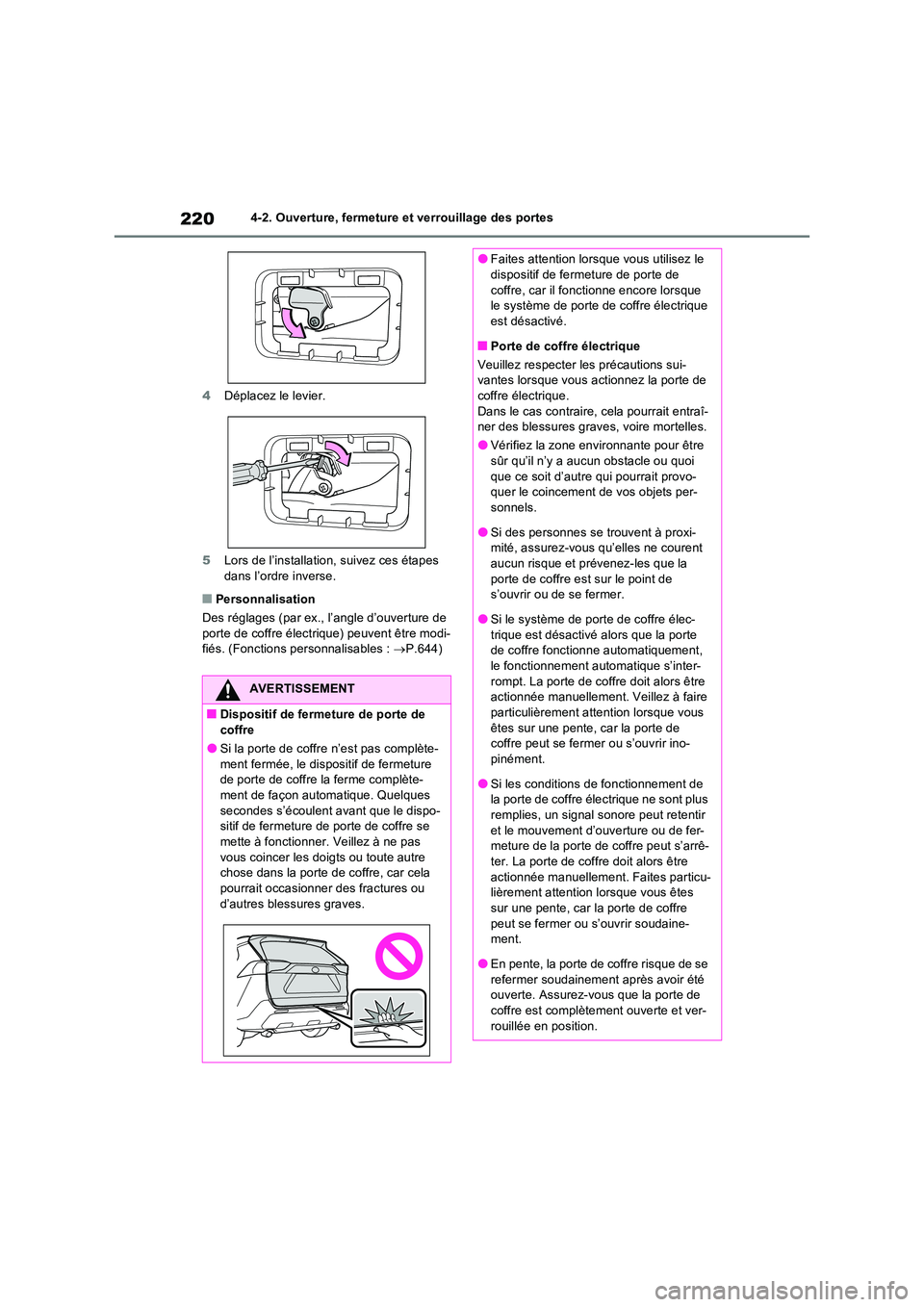

2204-2. Ouverture, fermeture et verrouillage des portes
4 Déplacez le levier.
5 Lors de l’installation, suivez ces étapes
dans l’ordre inverse.
QPersonnalisation
Des réglages (par ex., l’angle d’ouverture de porte de coffre électrique) peuvent être modi-fiés. (Fonctions personnalisables : P.644)
AVERTISSEMENT
QDispositif de fermeture de porte de coffre
OSi la porte de coffre n’est pas complète-
ment fermée, le dispositif de fermeture de porte de coffre la ferme complète-ment de façon automatique. Quelques
secondes s’écoulent avant que le dispo- sitif de fermeture de porte de coffre se mette à fonctionner. Veillez à ne pas
vous coincer les doigts ou toute autre chose dans la porte de coffre, car cela pourrait occasionner des fractures ou
d’autres blessures graves.
OFaites attention lorsque vous utilisez le dispositif de fermeture de porte de
coffre, car il fonctionne encore lorsque le système de porte de coffre électrique est désactivé.
QPorte de coffre électrique
Veuillez respecter les précautions sui- vantes lorsque vous actionnez la porte de coffre électrique.
Dans le cas contraire, cela pourrait entraî- ner des blessures graves, voire mortelles.
OVérifiez la zone environnante pour être sûr qu’il n’y a aucun obstacle ou quoi
que ce soit d’autre qui pourrait provo- quer le coincement de vos objets per-sonnels.
OSi des personnes se trouvent à proxi-mité, assurez-vous qu’elles ne courent aucun risque et prévenez-les que la
porte de coffre est sur le point de s’ouvrir ou de se fermer.
OSi le système de porte de coffre élec-
trique est désactivé alors que la porte de coffre fonctionne automatiquement, le fonctionnement automatique s’inter-
rompt. La porte de coffre doit alors être actionnée manuellement. Veillez à faire particulièrement attention lorsque vous
êtes sur une pente, car la porte de coffre peut se fermer ou s’ouvrir ino-pinément.
OSi les conditions de fonctionnement de la porte de coffre électrique ne sont plus remplies, un signal sonore peut retentir
et le mouvement d’ouverture ou de fer- meture de la porte de coffre peut s’arrê-ter. La porte de coffre doit alors être
actionnée manuellement. Faites particu- lièrement attention lorsque vous êtes sur une pente, car la porte de coffre
peut se fermer ou s’ouvrir soudaine- ment.
OEn pente, la porte de coffre risque de se
refermer soudainement après avoir été ouverte. Assurez-vous que la porte de coffre est complètement ouverte et ver-
rouillée en position.

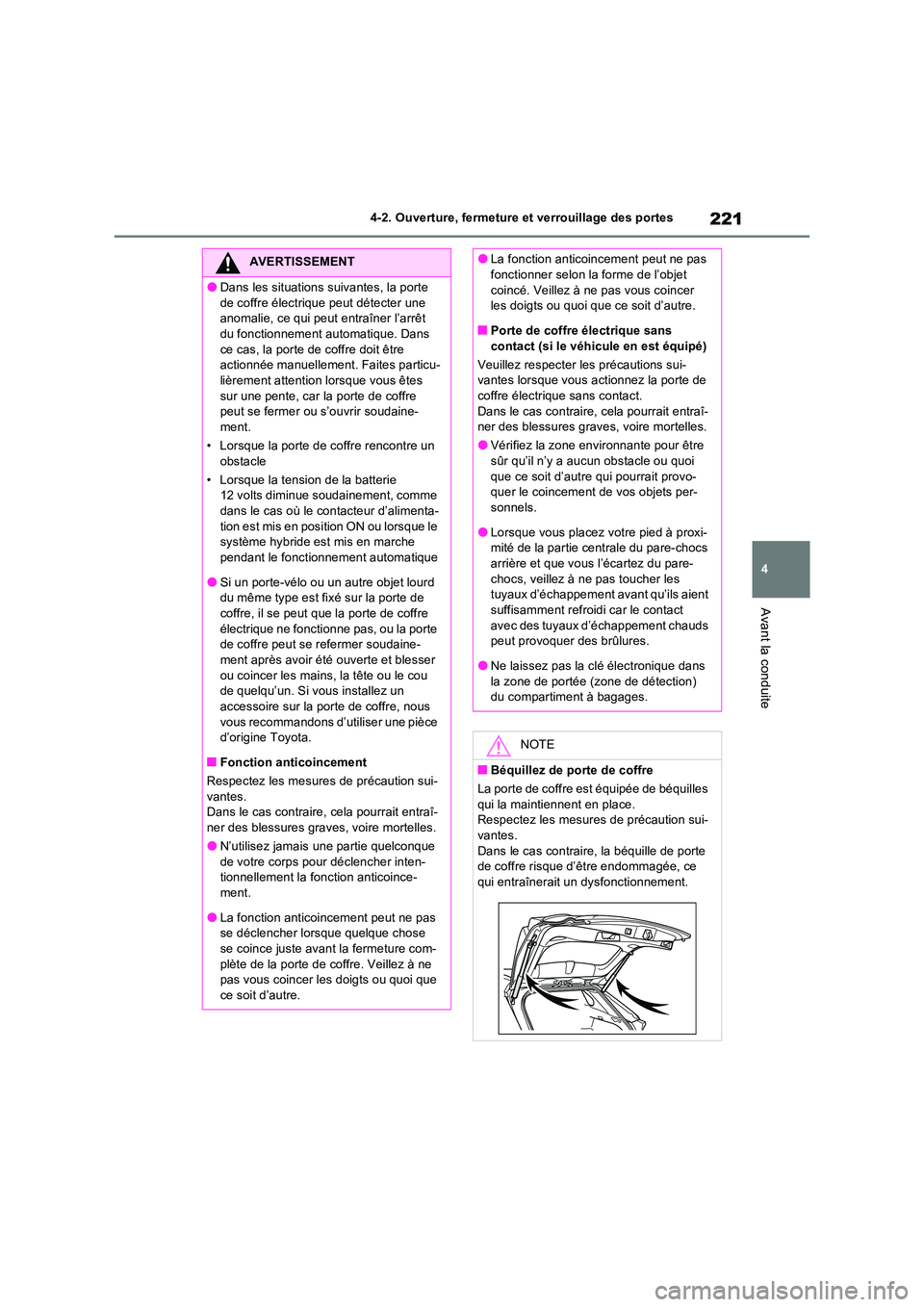

221
4
4-2. Ouverture, fermeture et verrouillage des portes
Avant la conduite
AVERTISSEMENT
ODans les situations suivantes, la porte
de coffre électrique peut détecter une anomalie, ce qui peut entraîner l’arrêt du fonctionnement automatique. Dans
ce cas, la porte de coffre doit être actionnée manuellement. Faites particu-lièrement attention lorsque vous êtes
sur une pente, car la porte de coffre peut se fermer ou s’ouvrir soudaine-ment.
• Lorsque la porte de coffre rencontre un
obstacle
• Lorsque la tension de la batterie 12 volts diminue soudainement, comme dans le cas où le contacteur d’alimenta-
tion est mis en position ON ou lorsque le système hybride est mis en marche pendant le fonctionnement automatique
OSi un porte-vélo ou un autre objet lourd du même type est fixé sur la porte de coffre, il se peut que la porte de coffre
électrique ne fonctionne pas, ou la porte de coffre peut se refermer soudaine-ment après avoir été ouverte et blesser
ou coincer les mains, la tête ou le cou de quelqu’un. Si vous installez un accessoire sur la porte de coffre, nous
vous recommandons d’ utiliser une pièce d’origine Toyota.
QFonction anticoincement
Respectez les mesures de précaution sui- vantes. Dans le cas contraire, cela pourrait entraî-
ner des blessures graves, voire mortelles.
ON’utilisez jamais une partie quelconque de votre corps pour déclencher inten-tionnellement la fonction anticoince-
ment.
OLa fonction anticoincement peut ne pas se déclencher lorsque quelque chose
se coince juste avant la fermeture com- plète de la porte de coffre. Veillez à ne pas vous coincer les doigts ou quoi que
ce soit d’autre.
OLa fonction anticoincement peut ne pas fonctionner selon la forme de l’objet
coincé. Veillez à ne pas vous coincer les doigts ou quoi que ce soit d’autre.
QPorte de coffre électrique sans
contact (si le véhicule en est équipé)
Veuillez respecter les précautions sui- vantes lorsque vous actionnez la porte de coffre électrique sans contact.
Dans le cas contraire, cela pourrait entraî- ner des blessures graves, voire mortelles.
OVérifiez la zone environnante pour être sûr qu’il n’y a aucun obstacle ou quoi
que ce soit d’autre qui pourrait provo- quer le coincement de vos objets per-sonnels.
OLorsque vous placez votre pied à proxi- mité de la partie centrale du pare-chocs arrière et que vous l’écartez du pare-
chocs, veillez à ne pas toucher les tuyaux d’échappement avant qu’ils aient suffisamment refroidi car le contact
avec des tuyaux d’échappement chauds peut provoquer des brûlures.
ONe laissez pas la clé électronique dans
la zone de portée (zone de détection) du compartiment à bagages.
NOTE
QBéquillez de porte de coffre
La porte de coffre est équipée de béquilles
qui la maintiennent en place. Respectez les mesures de précaution sui-vantes.
Dans le cas contraire, la béquille de porte de coffre risque d’être endommagée, ce qui entraînerait un dysfonctionnement.

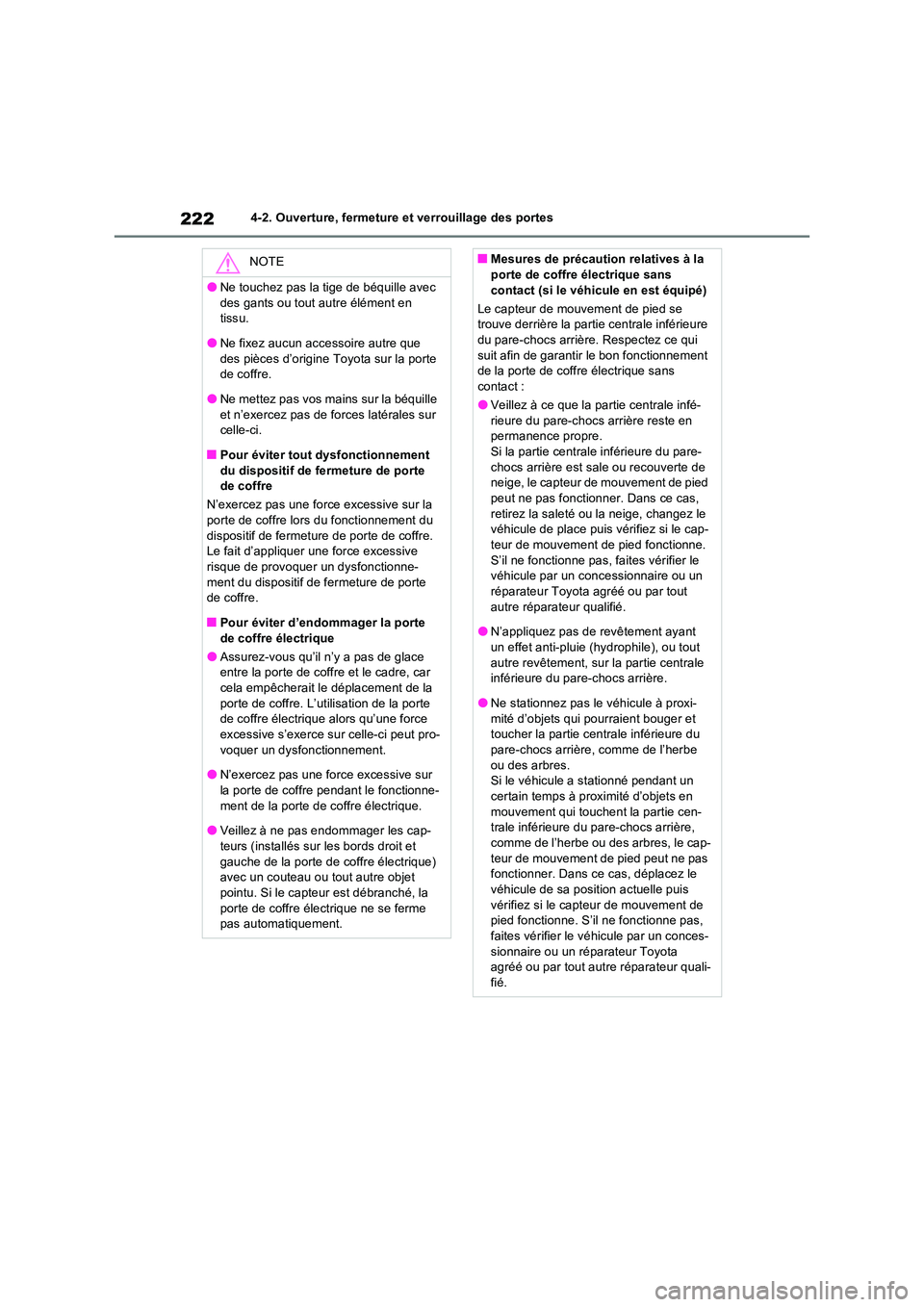

2224-2. Ouverture, fermeture et verrouillage des portes
NOTE
ONe touchez pas la tige de béquille avec
des gants ou tout autre élément en tissu.
ONe fixez aucun accessoire autre que
des pièces d’origine Toyota sur la porte de coffre.
ONe mettez pas vos mains sur la béquille
et n’exercez pas de forces latérales sur celle-ci.
QPour éviter tout dysfonctionnement
du dispositif de fermeture de porte de coffre
N’exercez pas une force excessive sur la porte de coffre lors du fonctionnement du
dispositif de fermeture de porte de coffre. Le fait d’appliquer une force excessive risque de provoquer un dysfonctionne-
ment du dispositif de fermeture de porte de coffre.
QPour éviter d’endommager la porte
de coffre électrique
OAssurez-vous qu’il n’y a pas de glace entre la porte de coffre et le cadre, car cela empêcherait le déplacement de la
porte de coffre. L’utilisation de la porte de coffre électrique alors qu’une force
excessive s’exerce sur celle-ci peut pro- voquer un dysfonctionnement.
ON’exercez pas une force excessive sur
la porte de coffre pendant le fonctionne- ment de la porte de coffre électrique.
OVeillez à ne pas endommager les cap-
teurs (installés sur les bords droit et gauche de la porte de coffre électrique) avec un couteau ou tout autre objet
pointu. Si le capteur est débranché, la porte de coffre électrique ne se ferme pas automatiquement.
QMesures de précaution relatives à la porte de coffre électrique sans
contact (si le véhicule en est équipé)
Le capteur de mouvement de pied se trouve derrière la partie centrale inférieure du pare-chocs arrière. Respectez ce qui
suit afin de garantir le bon fonctionnement de la porte de coffre électrique sans contact :
OVeillez à ce que la partie centrale infé-
rieure du pare-chocs arrière reste en permanence propre.Si la partie centrale inférieure du pare-
chocs arrière est sale ou recouverte de neige, le capteur de mouvement de pied peut ne pas fonctionner. Dans ce cas,
retirez la saleté ou la neige, changez le véhicule de place puis vérifiez si le cap-teur de mouvement de pied fonctionne.
S’il ne fonctionne pas, faites vérifier le véhicule par un concessionnaire ou un réparateur Toyota agréé ou par tout
autre réparateur qualifié.
ON’appliquez pas de revêtement ayant un effet anti-pluie (hydrophile), ou tout
autre revêtement, sur la partie centrale inférieure du pare-chocs arrière.
ONe stationnez pas le véhicule à proxi-
mité d’objets qui pourraient bouger et toucher la partie centrale inférieure du pare-chocs arrière, comme de l’herbe
ou des arbres. Si le véhicule a stationné pendant un certain temps à proximité d’objets en
mouvement qui touchent la partie cen- trale inférieure du pare-chocs arrière, comme de l’herbe ou des arbres, le cap-
teur de mouvement de pied peut ne pas fonctionner. Dans ce cas, déplacez le véhicule de sa position actuelle puis
vérifiez si le capteur de mouvement de pied fonctionne. S’il ne fonctionne pas, faites vérifier le véhicule par un conces-
sionnaire ou un réparateur Toyota agréé ou par tout autre réparateur quali-fié.
