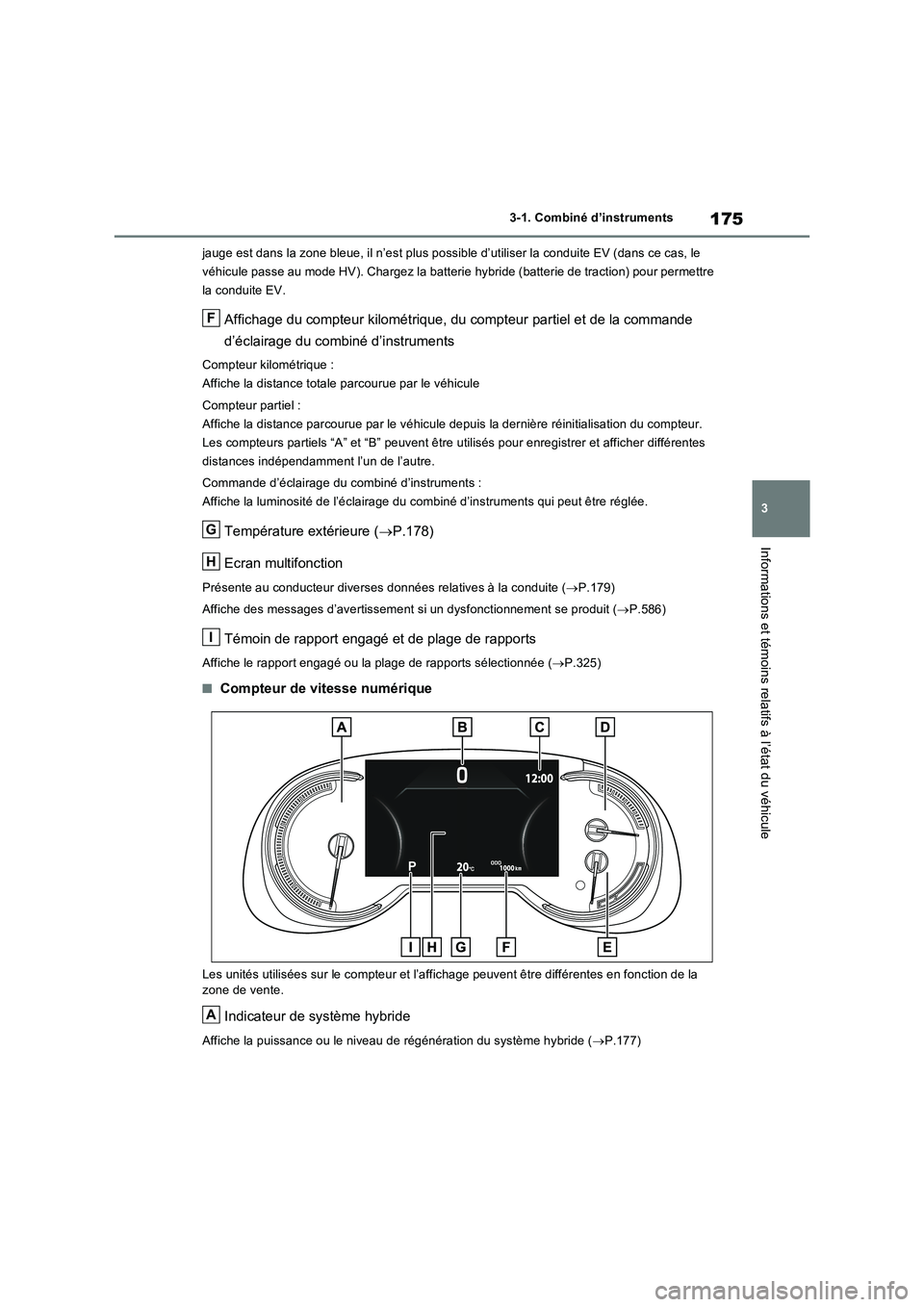

3 3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
jauge est dans la zone bleue, il n’est plus possible d’utiliser la conduite EV (dans ce cas, le
véhicule passe au mode HV). Chargez la batterie hybride (batterie de traction) pour permettre
la conduite EV.
Affichage du compteur kilométrique, du compteur partiel et de la commande
d’éclairage du combiné d’instruments
Compteur kilométrique :
Affiche la distance totale parcourue par le véhicule
Compteur partiel :
Affiche la distance parcourue par le véhicule depuis la dernière réinitialisation du compteur.
Les compteurs partiels “A” et “B” peuvent être utilisés pour enregistrer et afficher différentes
distances indépendamment l’un de l’autre.
Commande d’éclairage du combiné d’instruments :
Affiche la luminosité de l’éclairage du combiné d’instruments qui peut être réglée.
Température extérieure (P.178)
Ecran multifonction
Présente au conducteur diverses données relatives à la conduite (P.179)
Affiche des messages d’avertissement si un dysfonctionnement se produit (P.586)
Témoin de rapport engagé et de plage de rapports
Affiche le rapport engagé ou la plage de rapports sélectionnée (P.325)
QCompteur de vitesse numérique
Les unités utilisées sur le compteur et l’affichage peuvent être différentes en fonction de la
zone de vente.
Indicateur de système hybride
Affiche la puissance ou le niveau de régénération du système hybride (P.177)
F
G
H
I
A

1763-1. Combiné d’instruments
Compteur de vitesse
Affiche la vitesse du véhicule
Montre de bord
Règle automatiquement l’heure en utilisant les données horaires du GPS (montre GPS).
Pour plus de détails, reportez-vous au “Système de navigation et de multimédia Manuel du
propriétaire” ou au “Manuel multimédia du propriétaire”.
Jauge de carburant
Affiche la quantité de carburant présente dans le réservoir
Jauge d’état de charge SOC (State of Charge)
Affiche la quantité de charge restante de la batterie de traction.
Lorsque la jauge est dans la zone verte, il est possible d’utiliser la conduite EV. Lorsque la
jauge est dans la zone bleue, il n’est plus possible d’utiliser la conduite EV (dans ce cas, le
véhicule passe au mode HV). Chargez la batterie hybride (batterie de traction) pour permettre
la conduite EV.
Affichage du compteur kilométrique, du compteur partiel et de la commande
d’éclairage du combiné d’instruments
Compteur kilométrique :
Affiche la distance totale parcourue par le véhicule
Compteur partiel :
Affiche la distance parcourue par le véhicule depuis la dernière réinitialisation du compteur.
Les compteurs partiels A et B peuvent être utilisés pour enregistrer et afficher différentes dis-
tances indépendamment l’un de l’autre.
Commande d’éclairage du combiné d’instruments :
Affiche la luminosité de l’éclairage du combiné d’instruments qui peut être réglée.
Température extérieure (P.178)
Ecran multifonction
Présente au conducteur diverses données relatives à la conduite (P.179)
Affiche des messages d’avertissement si un dysfonctionnement se produit (P.586)
Témoin de rapport engagé et de plage de rapports
Affiche le rapport engagé ou la plage de rapports sélectionnée (P.325)
QLes compteurs et l’écran s’allument
quand
Le contacteur d’alimentation est en position
ON.QLors du changement de mode de
conduite
OLa couleur du compteur de vitesse change
en fonction du mode de conduite sélec-
tionné. (P.441)
OLa couleur du compteur de vitesse change
B
C
D
E
F
G
H
I

177
3 3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
en fonction du mode de conduite sélec-
tionné ou lorsque le mode Trail est activé.
(P.441, 442)
QSi les unités de mesure du compteur de
vitesse peuvent être modifiées (si le
véhicule en est équipé)
L’autre unité de mesure est aussi affichée,
comme indiqué sur les schémas.
Compteur de vitesse analogique
Compteur de vitesse numérique
QIndicateur de système hybride
Les contenus d’affichage de l’indicateur de
système hybride en mode EV et en mode HV
diffèrent.Zone READY OFF
Indique que le système hybride ne fonctionne
pas.
Zone de charge
Affiche l’état de régénération
*. L’énergie
régénérée sera utilisée pour charger la batte-
rie hybride (batterie de traction).
Zone Eco
Indique que le véhicule est conduit d’une
façon respectueuse de l’environnement.
En maintenant l’aiguille de l’indicateur dans
la zone Eco, une conduite plus respectueuse
de l’environnement peut être obtenue.
Zone de puissance
Indique que la plage de conduite respec-
tueuse de l’environnement est dépassée
(pendant une conduite à pleine puissance,
etc.)
Zone de conduite EV (mode EV ou
AUTO EV/HV)
Indique que le véhicule est conduit en utili-
sant uniquement le moteur électrique
(moteur de traction).
Zone Eco hybride (mode HV)
Indique que la puissance du moteur à
essence n’est pas fréquemment utilisée.
Le moteur à essence s’arrête et redémarre
automatiquement dans diverses conditions.
*: Lorsque le terme “régénération” est utilisé
dans ce manuel, il se réfère à la conver-
sion de l’énergie créée par le mouvement
du véhicule en énergie électrique.
Dans la situation suivante, l’indicateur de
système hybride ne fonctionne pas.
OLe témoin “READY” n’est pas allumé.
OLe levier de changement de vitesse se
A
B
A
B
C
D
E
F

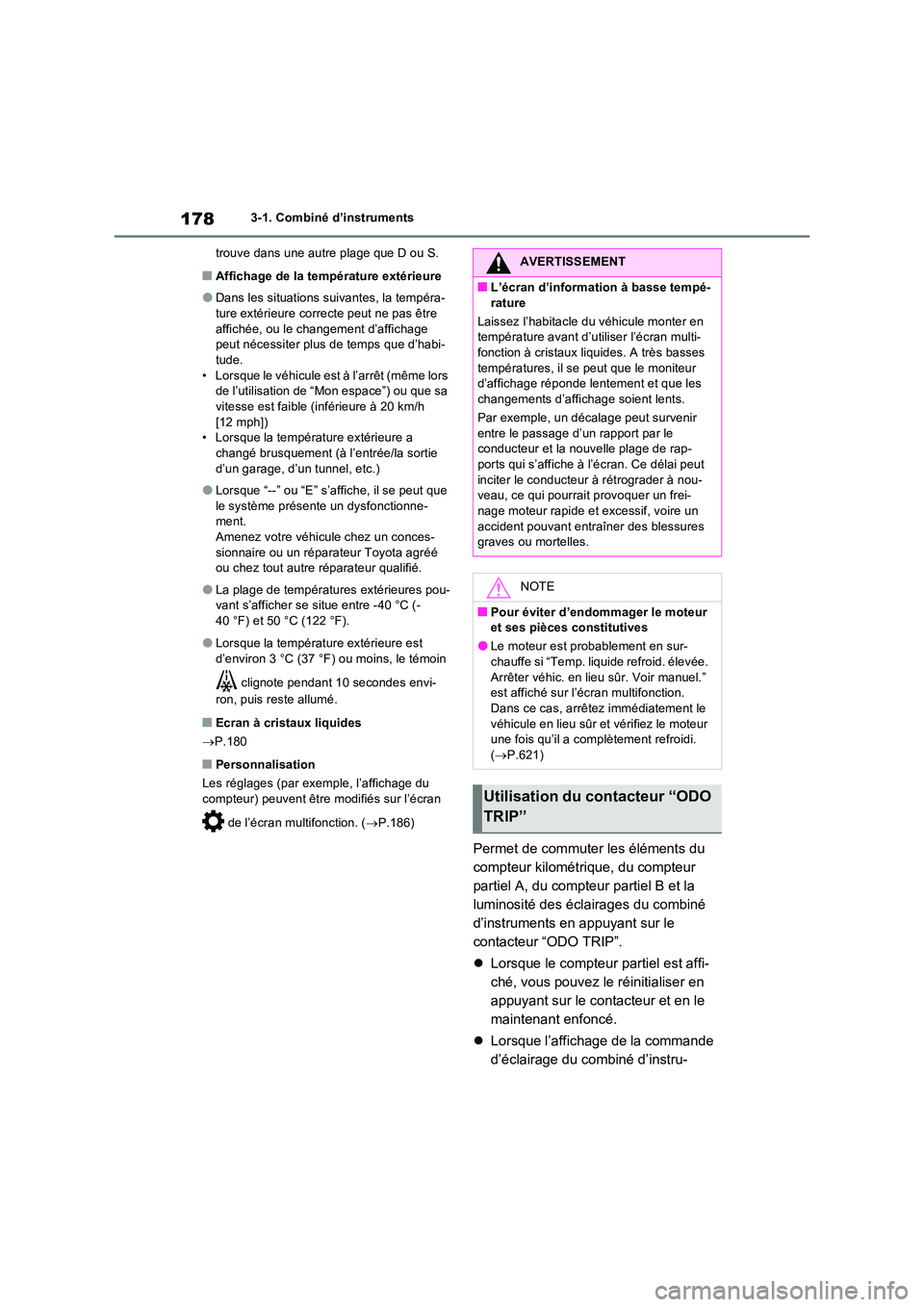

1783-1. Combiné d’instruments
trouve dans une autre plage que D ou S.
QAffichage de la température extérieure
ODans les situations suivantes, la tempéra-
ture extérieure correcte peut ne pas être affichée, ou le changement d’affichage peut nécessiter plus de temps que d’habi-
tude. • Lorsque le véhicule est à l’arrêt (même lors de l’utilisation de “Mon espace”) ou que sa
vitesse est faible (inférieure à 20 km/h [12 mph])• Lorsque la température extérieure a
changé brusquement (à l’entrée/la sortie d’un garage, d’un tunnel, etc.)
OLorsque “--” ou “E” s’affiche, il se peut que le système présente un dysfonctionne-ment.
Amenez votre véhicule chez un conces- sionnaire ou un réparateur Toyota agréé ou chez tout autre réparateur qualifié.
OLa plage de températur es extérieures pou- vant s’afficher se situe entre -40 °C (-
40 °F) et 50 °C (122 °F).
OLorsque la température extérieure est
d’environ 3 °C (37 °F) ou moins, le témoin
clignote pendant 10 secondes envi-
ron, puis reste allumé.
QEcran à cristaux liquides
 P.180
QPersonnalisation
Les réglages (par exemple, l’affichage du compteur) peuvent être modifiés sur l’écran
de l’écran multifonction. ( P.186)
Permet de commuter les éléments du
compteur kilométrique, du compteur
partiel A, du compteur partiel B et la
luminosité des éclairages du combiné
d’instruments en appuyant sur le
contacteur “ODO TRIP”.
 Lorsque le compteur partiel est affi-
ché, vous pouvez le réinitialiser en
appuyant sur le contacteur et en le
maintenant enfoncé.
 Lorsque l’affichage de la commande
d’éclairage du combiné d’instru-
AVERTISSEMENT
QL’écran d’information à basse tempé-
rature
Laissez l’habitacle du véhicule monter en température avant d’utiliser l’écran multi-fonction à cristaux liquides. A très basses
températures, il se peut que le moniteur d’affichage réponde lentement et que les changements d’affichage soient lents.
Par exemple, un décalage peut survenir
entre le passage d’un rapport par le conducteur et la nouvelle plage de rap-ports qui s’affiche à l’écran. Ce délai peut
inciter le conducteur à rétrograder à nou- veau, ce qui pourrait provoquer un frei-nage moteur rapide et excessif, voire un
accident pouvant entraîner des blessures graves ou mortelles.
NOTE
QPour éviter d’endommager le moteur et ses pièces constitutives
OLe moteur est probablement en sur-chauffe si “Temp. liquide refroid. élevée.
Arrêter véhic. en lieu sûr. Voir manuel.” est affiché sur l’écran multifonction. Dans ce cas, arrêtez immédiatement le
véhicule en lieu sûr et vérifiez le moteur une fois qu’il a complètement refroidi. ( P.621)
Utilisation du contacteur “ODO
TRIP”

179
3
3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
ments est activé, le fait d’appuyer
sur le contacteur et de le maintenir
enfoncé permet de régler la lumino-
sité des éclairages du combiné
d’instruments.
QRéglage de luminosité du combiné d’instruments
Les niveaux de luminosité du combiné d’ins-
truments lorsque les feux arrière sont allu- més et lorsqu’ils sont éteints peuvent être réglés séparément. Cependant, lorsque la
zone environnante est lumineuse (jour, etc.), le fait d’allumer les feux arrière ne modifie pas la luminosité du combiné d’instruments.
Vous pouvez régler la montre de bord à
l’aide du système de navigation/multi-
média.
Reportez-vous au “Système de naviga-
tion et de multimédia Manuel du pro-
priétaire” ou au “Manuel multimédia du
propriétaire”.
Les informations suivantes s’affichent
sur l’écran multifonction.
Informations relatives aux systèmes
d’aide à la conduite
Affiche les panneaux reconnus lorsque le
système RSA (si le véhicule en est équipé)
est actif. ( P.377)
Affiche une image lorsque les systèmes sui-
vants sont activés et qu’une icône de menu
autre que est sélectionnée :
• LTA (aide au maintien de la trajectoire) (si
le véhicule en est équipé) ( P.367)
• Régulateur de vitesse dynamique à radar
à plage de vitesses intégrale (si le véhi-
cule en est équipé) ( P.382)
• Régulateur de vitesse (si le véhicule en
est équipé) ( P.394)
Réglage de la montre de bord
Ecran multifonction
L’écran multifonction est utilisé
pour afficher les informations
concernant la consommation de
carburant et divers types d’infor-
mations relatives à la conduite.
L’écran multifonction peut égale-
ment être utilisé pour modifier les
réglages de l’affichage et d’autres
paramètres.
Contenus d’affichage
A

1803-1. Combiné d’instruments
• Limiteur de vitesse (si le véhicule en est
équipé) (P.397)
Zone d’affichage des informations
Diverses informations peuvent être affichées
en sélectionnant une icône de menu.
De plus, un avertissement ou un affichage
contextuel de suggestion/d’avertissement
s’affiche dans certains cas.
Icônes de menu (P.181)
QL’écran multifonction s’affiche lorsque
Le contacteur d’alimentation est en position
ON.
QLors du changement de mode de
conduite
OLa couleur d’arrière-plan de l’écran multi-
fonction change en fonction du mode de
conduite sélectionné. (P.441)
OLa couleur d’arrière-plan de l’écran multi-
fonction change en fonction du mode de
conduite sélectionné ou lorsque le mode
Trail est activé. (P.441, 442)
QEcran à cristaux liquides
De petites taches ou des taches lumineuses
peuvent apparaître sur l’écran. Ce phéno-
mène est caractéristique des écrans à cris-
taux liquides et n’empêche pas l’utilisation
ultérieure de l’écran.
Les contacteurs de commande du
compteur permettent d’utiliser l’écran
multifonction.Défilement de l’écran
*/permutation
de l’affichage
*/déplacement du cur-
seur
Appuyer : Entrée/Réglage
Appuyer et maintenir enfoncé : Réi-
nitialisation/affichage d’éléments
personnalisables
Retour à l’écran précédent
Affichage des appels émis/reçus et
de l’historique (si le véhicule en est
équipé)
Associé au système mains libres,
l’appel émis ou reçu s’affiche. Pour
plus de détails sur le système mains
libres, reportez-vous au “Système
de navigation et de multimédia
Manuel du propriétaire” ou au
“Manuel multimédia du proprié-
taire”.
*: Sur les écrans où vous pouvez faire défi-
ler l’écran et permuter l’affichage, une
barre de défilement ou une icône ronde
indiquant le nombre d’écrans enregistrés
s’affiche.
Modification de l’affichage
B
CA
B
C
D

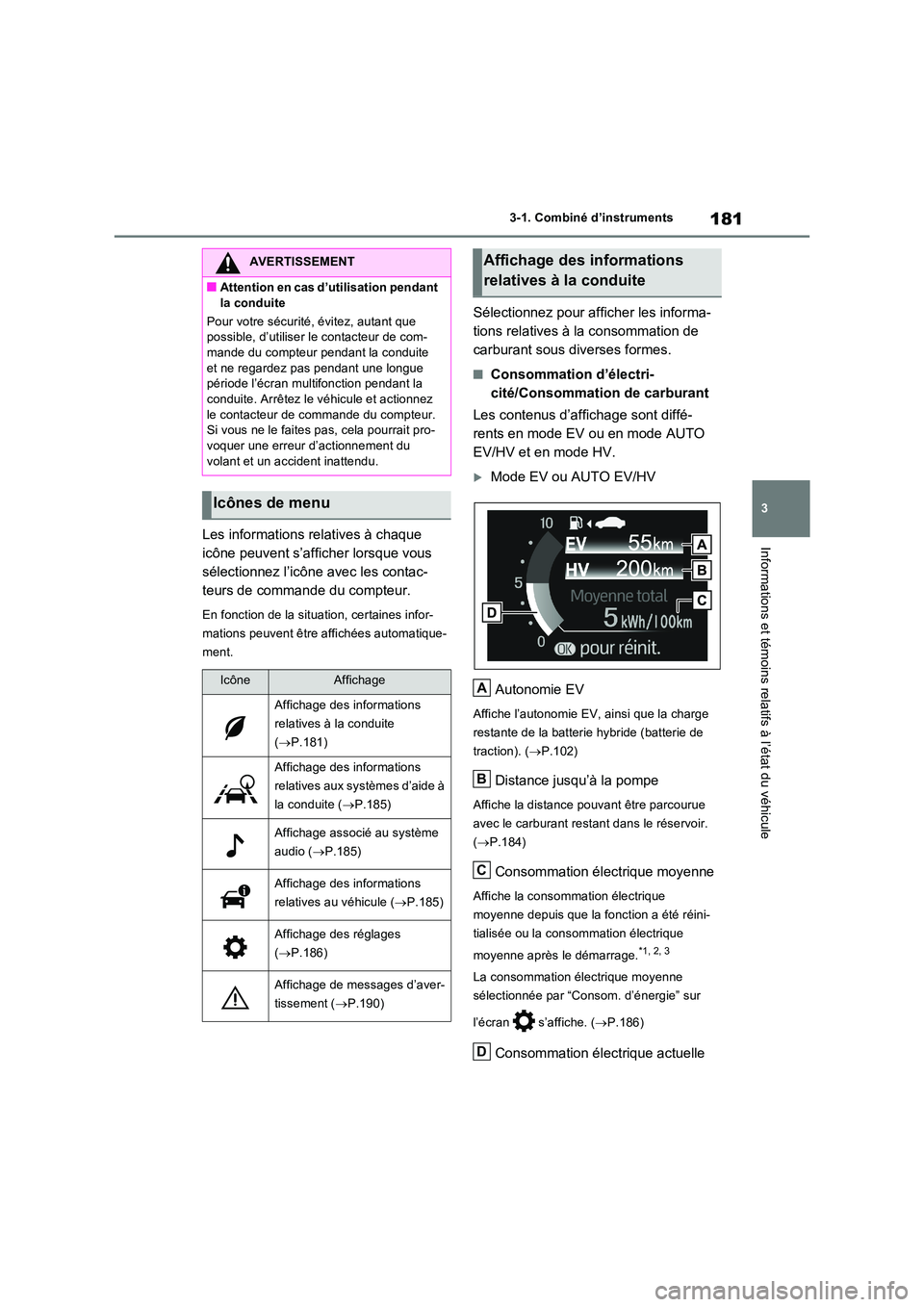

181
3
3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhiculeLes informations relatives à chaque
icône peuvent s’afficher lorsque vous
sélectionnez l’icône avec les contac-
teurs de commande du compteur.
En fonction de la situation, certaines infor-
mations peuvent être affichées automatique-
ment.
Sélectionnez pour afficher les informa-
tions relatives à la consommation de
carburant sous diverses formes.
QConsommation d’électri-
cité/Consommation de carburant
Les contenus d’affichage sont diffé-
rents en mode EV ou en mode AUTO
EV/HV et en mode HV.
Mode EV ou AUTO EV/HV
Autonomie EV
Affiche l’autonomie EV, ainsi que la charge
restante de la batterie hybride (batterie de
traction). ( P.102)
Distance jusqu’à la pompe
Affiche la distance pouvant être parcourue
avec le carburant restant dans le réservoir.
( P.184)
Consommation électrique moyenne
Affiche la consommation électrique
moyenne depuis que la fonction a été réini-
tialisée ou la consommation électrique
moyenne après le démarrage.*1, 2, 3
La consommation électrique moyenne
sélectionnée par “Consom. d’énergie” sur
l’écran s’affiche. ( P.186)
Consommation électrique actuelle
AVERTISSEMENT
QAttention en cas d’utilisation pendant
la conduite
Pour votre sécurité, évitez, autant que possible, d’utiliser le contacteur de com-mande du compteur pendant la conduite
et ne regardez pas pendant une longue période l’écran multifonction pendant la conduite. Arrêtez le véhicule et actionnez
le contacteur de commande du compteur. Si vous ne le faites pas, cela pourrait pro-voquer une erreur d’actionnement du
volant et un accident inattendu.
Icônes de menu
IcôneAffichage
Affichage des informations
relatives à la conduite
( P.181)
Affichage des informations
relatives aux systèmes d’aide à
la conduite ( P.185)
Affichage associé au système
audio ( P.185)
Affichage des informations
relatives au véhicule ( P.185)
Affichage des réglages
( P.186)
Affichage de messages d’aver-
tissement ( P.190)
Affichage des informations
relatives à la conduite
A
B
C
D

1823-1. Combiné d’instruments
Affiche la consommation électrique actuelle
instantanée.
*1: Servez-vous de la consommation élec-
trique affichée comme d’une valeur de
référence uniquement.
*2: La consommation électrique moyenne
depuis la réinitialisation de la fonction
peut être réinitialisée en appuyant sur la
touche et en la maintenant enfon-
cée.
*3: La consommation électrique moyenne
après le démarrage est réinitialisée à
chaque arrêt du système hybride.
Mode HV
Autonomie EV
Affiche l’autonomie EV, ainsi que la charge
restante de la batterie hybride (batterie de
traction). (P.90)
Distance jusqu’à la pompe
Affiche la distance pouvant être parcourue
avec le carburant restant dans le réservoir.
(P.184)
Consommation moyenne de carbu-
rant
Affiche la consommation moyenne de carbu-
rant depuis que la fonction a été réinitialisée
ou la consommation moyenne de carburant
après avoir fait démarrer le véhicule ou fait
le plein.
*1, 2, 3
La consommation moyenne de carburant
sélectionnée par “Conso. carburant” sur
l’écran s’affiche. (P.186)
Consommation actuelle de carbu-
rant
Affiche la consommation actuelle de carbu-
rant instantanée.
*1: Servez-vous de la consommation de car-
burant affichée comme d’une valeur de
référence uniquement.
*2: La consommation moyenne de carburant
depuis la réinitialisation de la fonction
peut être réinitialisée en appuyant sur la
touche et en la maintenant enfon-
cée.
*3: La consommation moyenne de carburant
après le démarrage est réinitialisée à
chaque arrêt du système hybride.
QGuidage d’accélérateur
ECO/“Score Eco”
Affiche une plage de fonctionnement de
référence pour utiliser la pédale d’accé-
lérateur en fonction des conditions de
conduite et un score qui évalue l’état de
conduite actuel.
Guidage d’accélérateur ECO
“Score Eco”
A
B
C
D
A
B
