Informations et témoins relatifs à l’état du véhicule
Informations et témoins re-
latifs à l’état du véhicule
3-1. Combiné d’instruments
Voyants et témoins ................ 168
Jauges et compteurs ............. 174
Ecran multifonction ................ 179
Affichage tête haute............... 191
Contrôleur d’énergie/écran de
consommation ..................... 196

1683-1. Combiné d’instruments
3-1.Combiné d’ins truments
A titre explicatif, les schémas suivants représentent tous les témoins et voyants
allumés.
L’affichage du compteur de vitesse peut être sélectionné parmi deux types, analo-
gique ou numérique. ( P.186)
QLorsque le compteur de vitesse analogique s’affiche
Les unités utilisées sur les compteurs et certains indicateurs peuvent être différentes en fonc- tion de la zone de vente.

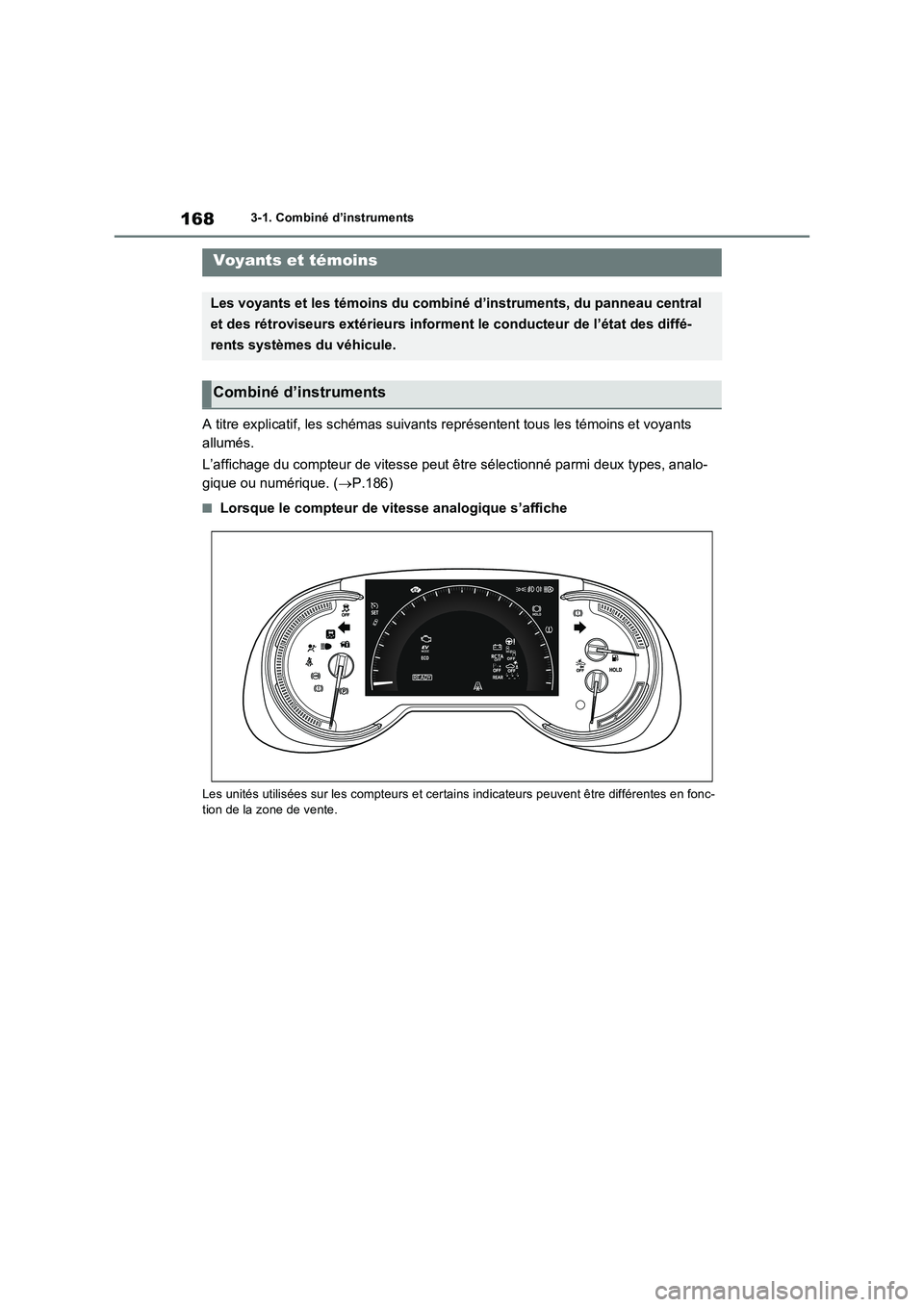

Voyants et témoins
Les voyants et les témoins du combiné d’instruments, du panneau central
et des rétroviseurs extérieurs informent le conducteur de l’état des diffé-
rents systèmes du véhicule.
Combiné d’instruments

169
3 3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule

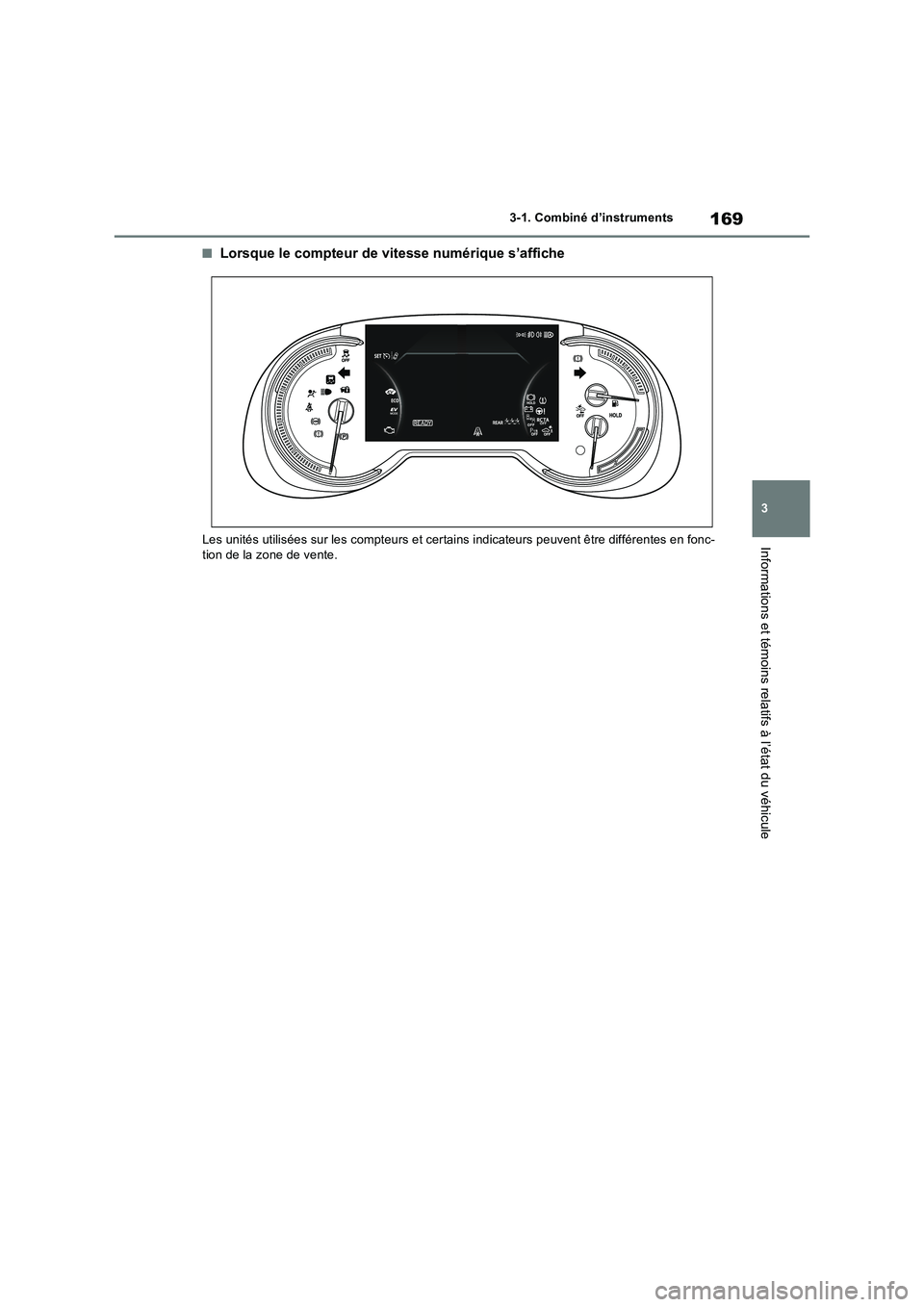

QLorsque le compteur de vitesse numérique s’affiche
Les unités utilisées sur les compteurs et certains indicateurs peuvent être différentes en fonc-
tion de la zone de vente.

1703-1. Combiné d’instruments

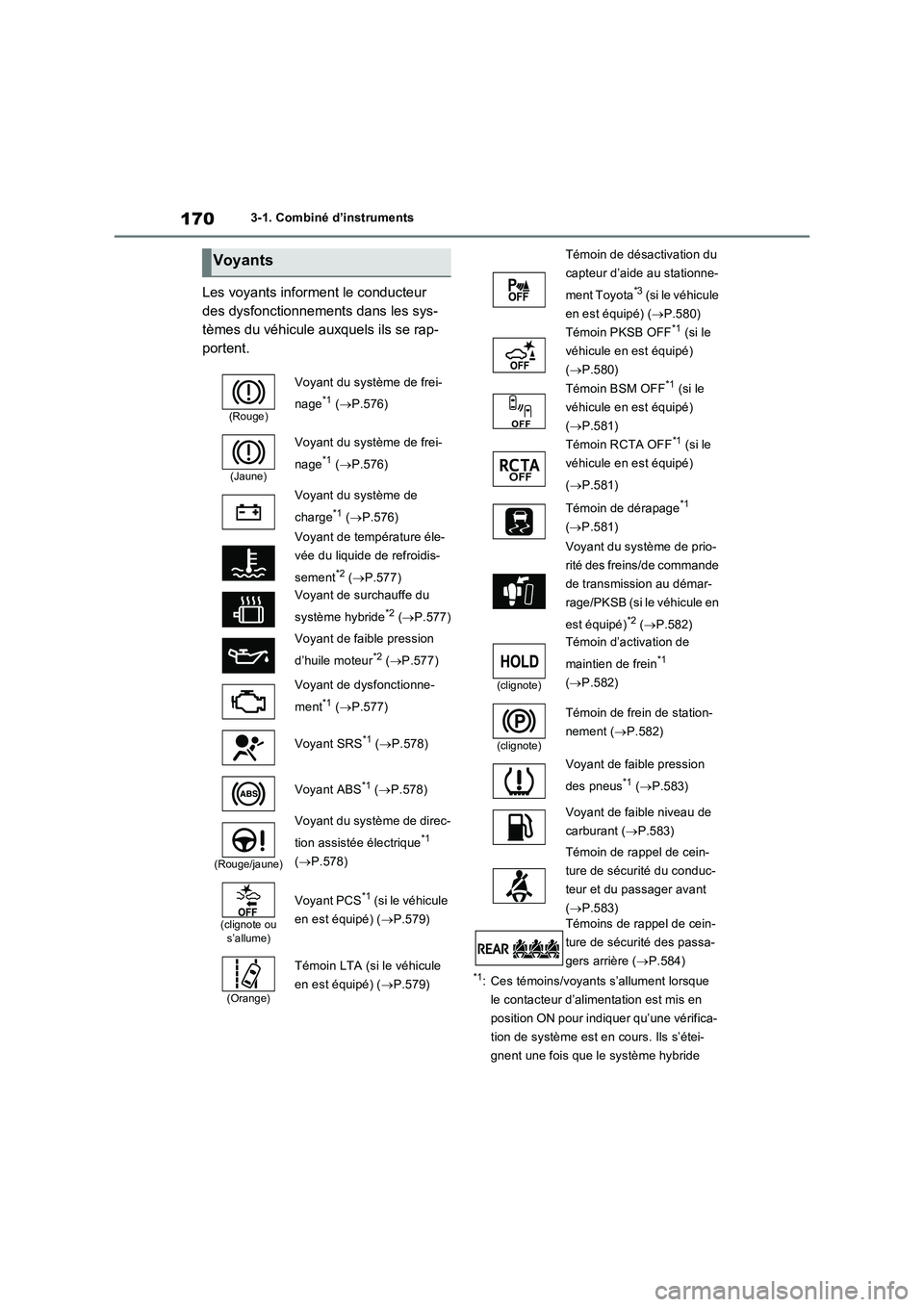

Les voyants informent le conducteur
des dysfonctionnements dans les sys-
tèmes du véhicule auxquels ils se rap-
portent.
*1: Ces témoins/voyants s’allument lorsque
le contacteur d’alimentation est mis en
position ON pour indiquer qu’une vérifica-
tion de système est en cours. Ils s’étei-
gnent une fois que le système hybride
Voyants
(Rouge)
Voyant du système de frei-
nage
*1 (P.576)
(Jaune)
Voyant du système de frei-
nage
*1 (P.576)
Voyant du système de
charge
*1 (P.576)
Voyant de température éle-
vée du liquide de refroidis-
sement
*2 (P.577)
Voyant de surchauffe du
système hybride
*2 (P.577)
Voyant de faible pression
d’huile moteur
*2 (P.577)
Voyant de dysfonctionne-
ment
*1 (P.577)
Voyant SRS
*1 (P.578)
Voyant ABS
*1 (P.578)
(Rouge/jaune)
Voyant du système de direc-
tion assistée électrique
*1
(P.578)
(clignote ou
s’allume)
Voyant PCS*1 (si le véhicule
en est équipé) (P.579)
(Orange)
Témoin LTA (si le véhicule
en est équipé) (P.579)
Témoin de désactivation du
capteur d’aide au stationne-
ment Toyota
*3 (si le véhicule
en est équipé) (P.580)
Témoin PKSB OFF
*1 (si le
véhicule en est équipé)
(P.580)
Témoin BSM OFF
*1 (si le
véhicule en est équipé)
(P.581)
Témoin RCTA OFF
*1 (si le
véhicule en est équipé)
(P.581)
Témoin de dérapage
*1
(P.581)
Voyant du système de prio-
rité des freins/de commande
de transmission au démar-
rage/PKSB (si le véhicule en
est équipé)
*2 (P.582)
(clignote)
Témoin d’activation de
maintien de frein
*1
(P.582)
(clignote)
Témoin de frein de station-
nement (P.582)
Voyant de faible pression
des pneus
*1 (P.583)
Voyant de faible niveau de
carburant (P.583)
Témoin de rappel de cein-
ture de sécurité du conduc-
teur et du passager avant
(P.583)
Témoins de rappel de cein-
ture de sécurité des passa-
gers arrière (P.584)

171
3
3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
est activé, ou après quelques secondes.
Il peut y avoir un dysfonctionnement
dans un système si le témoin/voyant ne
s’allume pas ou ne s’éteint pas. Faites
vérifier le véhicule par un concession-
naire ou un réparateur Toyota agréé, ou
par tout autre réparateur qualifié.
*2: Ce témoin/voyant s’allume sur l’écran
multifonction et un message s’affiche.
*3: Le témoin de désactivation du capteur
d’aide au stationnement Toyota s’allume
lorsque le contacteur d’alimentation est
mis en position ON et que la fonction de
capteur d’aide au stationnement Toyota
est activée. Il s’éteint au bout de
quelques secondes.
Les témoins informent le conducteur de
l’état de fonctionnement des différents
systèmes du véhicule.
AVERTISSEMENT
QSi un voyant de système de sécurité ne s’allume pas
Si un voyant de système de sécurité tel
que celui de l’ABS ou du SRS ne s’allume pas lorsque vous faites démarrer le sys-tème hybride, cela peut signifier que ces
systèmes ne sont pas disponibles pour contribuer à votre protection en cas d’acci-
dent, ce qui peut entraîner des blessures graves, voire mortelles. Si cela se produit, faites immédiatement vérifier le véhicule
par un concessionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.

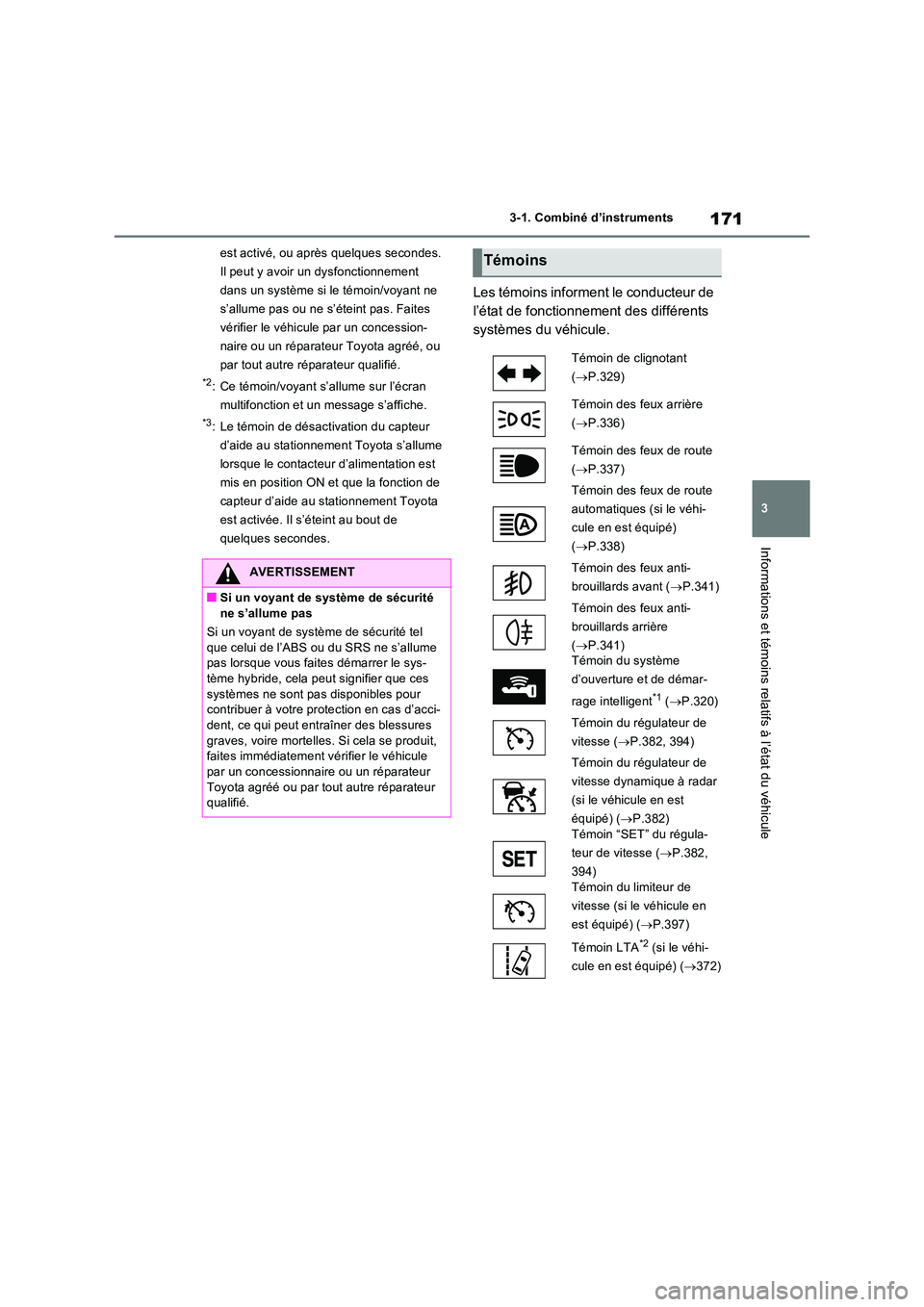

Témoins
Témoin de clignotant
( P.329)
Témoin des feux arrière
( P.336)
Témoin des feux de route
( P.337)
Témoin des feux de route
automatiques (si le véhi-
cule en est équipé)
( P.338)
Témoin des feux anti-
brouillards avant ( P.341)
Témoin des feux anti-
brouillards arrière
( P.341) Témoin du système
d’ouverture et de démar-
rage intelligent*1 ( P.320)
Témoin du régulateur de
vitesse ( P.382, 394)
Témoin du régulateur de
vitesse dynamique à radar
(si le véhicule en est
équipé) ( P.382)
Témoin “SET” du régula-
teur de vitesse ( P.382,
394) Témoin du limiteur de
vitesse (si le véhicule en
est équipé) ( P.397)
Témoin LTA*2 (si le véhi-
cule en est équipé) ( 372)

1723-1. Combiné d’instruments
*1: Ce témoin/voyant s’allume sur l’écran
multifonction et un message s’affiche.
*2: Selon les conditions de fonctionnement
du système, la couleur et l’état allumé/cli-
gnotant du témoin changent.
*3: Le témoin/voyant s’allume lorsque le sys-
tème est désactivé.
*4: Le témoin de désactivation du capteur
d’aide au stationnement Toyota s’allume
lorsque le contacteur d’alimentation est
mis en position ON et que la fonction de
capteur d’aide au stationnement Toyota
est activée. Il s’éteint au bout de
quelques secondes.
*5: Ces témoins/voyants s’allument lorsque
le contacteur d’alimentation est mis en
position ON pour indiquer qu’une vérifica-
tion de système est en cours. Ils s’étei-
gnent une fois que le système hybride
est activé, ou après quelques secondes. Témoin de désactivation
du capteur d’aide au sta-
tionnement Toyota
*3, 4 (si
le véhicule en est équipé)
(P.422)
Témoin PKSB OFF
*3, 5 (si
le véhicule en est équipé)
(P.428)
(clignote)
Témoin de dérapage*5
(P.446)
Témoin VSC OFF
*3, 5
(P.446)
Voyant PCS
*3, 5 (si le véhi-
cule en est équipé)
(P.362)
Témoins de rétroviseurs
extérieurs du BSM
*5, 6 (si
le véhicule en est équipé)
(P.399)
Témoin BSM OFF
*3, 5 (si le
véhicule en est équipé)
(P.399)
Témoin RCTA OFF
*3, 5 (si
le véhicule en est équipé)
(P.399)
Témoin de veille de main-
tien de frein
*5 (P.333)
Témoin d’activation de
maintien de frein
*5
(P.333)
Témoin de sécurité
(P.77, 79)
Témoin “READY”
(P.320)
Témoin de température
extérieure basse
*7
(P.178)
Témoin EV (P.90)
Témoin de frein de station-
nement (P.330)
Témoin de mode de
conduite EV
*8 (P.86)
Témoin de mode AUTO
EV/HV
*8 (P.86)
Témoin de mode de
conduite HV
*8 (P.86)
Témoin de mode de
charge de la batterie
hybride
*8 (P.87)
Témoin de mode de
conduite Eco (P.441)
Témoin de mode sport
(P.441)
Témoin de mode Trail
(P.442)
Témoin “PASSENGER AIR
BAG”
*5, 9 (si le véhicule en
est équipé) (P.48)

173
3 3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
Il peut y avoir un dysfonctionnement
dans un système si les témoins ne s’allu-
ment pas ou ne s’éteignent pas. Faites
vérifier le véhicule par un concession-
naire ou un réparateur Toyota agréé, ou
par tout autre réparateur qualifié.
*6: Ce témoin s’allume sur les rétroviseurs
extérieurs.
*7: Lorsque la température extérieure est
d’environ 3 °C (37 °F) ou moins, le
témoin clignote pendant 10 secondes
environ, puis reste allumé.
*8: Le témoin affiché change en fonction du
mode de fonctionnement actuel du sys-
tème hybride plug-in.
*9: Ce témoin/voyant s’allume sur le pan-
neau central.
QTémoins de rétroviseur extérieur du
BSM (moniteur d’angle mort) (si le véhi-
cule en est équipé)
Pour confirmer le fonctionnement, les
témoins de rétroviseurs extérieurs du BSM
s’allument lorsque le contacteur d’alimenta-
tion est mis en position ON ou lorsque la
fonction BSM/RCTA est activée alors que le
contacteur d’alimentation est en position ON.
Si le système fonctionne correctement, les
témoins de rétroviseurs extérieurs du BSM
s’éteignent après quelques secondes.
Si les témoins de rétroviseurs extérieurs du
BSM ne s’allument pas ou ne s’éteignent
pas, cela peut indiquer un dysfonctionnement
du système.
Si cela se produit, faites vérifier le véhicule
par un concessionnaire ou un réparateur
Toyota agréé ou par tout autre réparateur
qualifié.

1743-1. Combiné d’instruments
L’affichage du compteur de vitesse peut être sélectionné parmi deux types, analo-
gique ou numérique. ( P.186)
QCompteur de vitesse analogique
Les unités utilisées sur le compteur et l’affichage peuvent être différentes en fonction de la zone de vente.
Indicateur de système hybride
Affiche la puissance ou le niveau de régénération du système hybride ( P.177)
Compteur de vitesse
Affiche la vitesse du véhicule
Montre de bord
Règle automatiquement l’heure en utilisant les données horaires du GPS (montre GPS).
Pour plus de détails, reportez-vous au “Systè me de navigation et de multimédia Manuel du
propriétaire” ou au “Manuel mu ltimédia du propriétaire”.
Jauge de carburant
Affiche la quantité de carburant présente dans le réservoir
Jauge d’état de charge SOC (State of Charge)
Affiche la quantité de charge restante de la batterie de traction.
Lorsque la jauge est dans la zone verte, il est possible d’utiliser la conduite EV. Lorsque la
Jauges et compteurs
Les compteurs affichent diverses informations relatives à la conduite.
Affichage du compteur
A
B
C
D
E
