3554-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
Les lignes de trajectoire estimée
visent des objets à surface
plane (comme la route). Il est
impossible d’estimer la position
des objets tridimensionnels
(comme les véhicules) à l’aide
des lignes de trajectoire estimée
et des lignes de guidage de dis-
tance. Lorsque vous approchez
d’un objet tridimensionnel dont
une partie dépasse vers l’exté-
rieur (comme le plateau d’un
camion), soyez attentif aux élé-
ments suivants.
■Lignes de trajectoire esti-
mée
Procédez à une vérification
visuelle des zones entourant le
véhicule et derrière celui-ci.
Dans l’exemple illustré ci-des-
sous, le camion semble se trou-
ver en dehors des lignes de
trajectoire estimée et le véhicule
ne donne pas l’impression de le
heurter. Toutefois, l’arrière du
camion peut en réalité chevau-
cher les lignes de trajectoire
estimée. En fait, si vous reculez
en suivant les lignes de trajec-
toire estimée, le véhicule risque
de heurter le camion. Lignes de trajectoire estimée■Lignes de guidage de dis-
tance
Procédez à une vérification
visuelle des zones entourant le
véhicule et derrière celui-ci. À
l’écran, il semble qu’un camion
est garé au point . Cepen-
dant, en réalité, si vous reculez
jusqu’au point , vous heurte-
rez le camion. À l’écran, il
semble que est plus près et
que est plus loin. Cepen-
dant, en réalité, la distance
jusqu’à et est la même,
et est plus loin que et .
Lorsque le véhicule
approche d’objets tridi-
mensionnels
A
B
A
A
C
AC
BAC

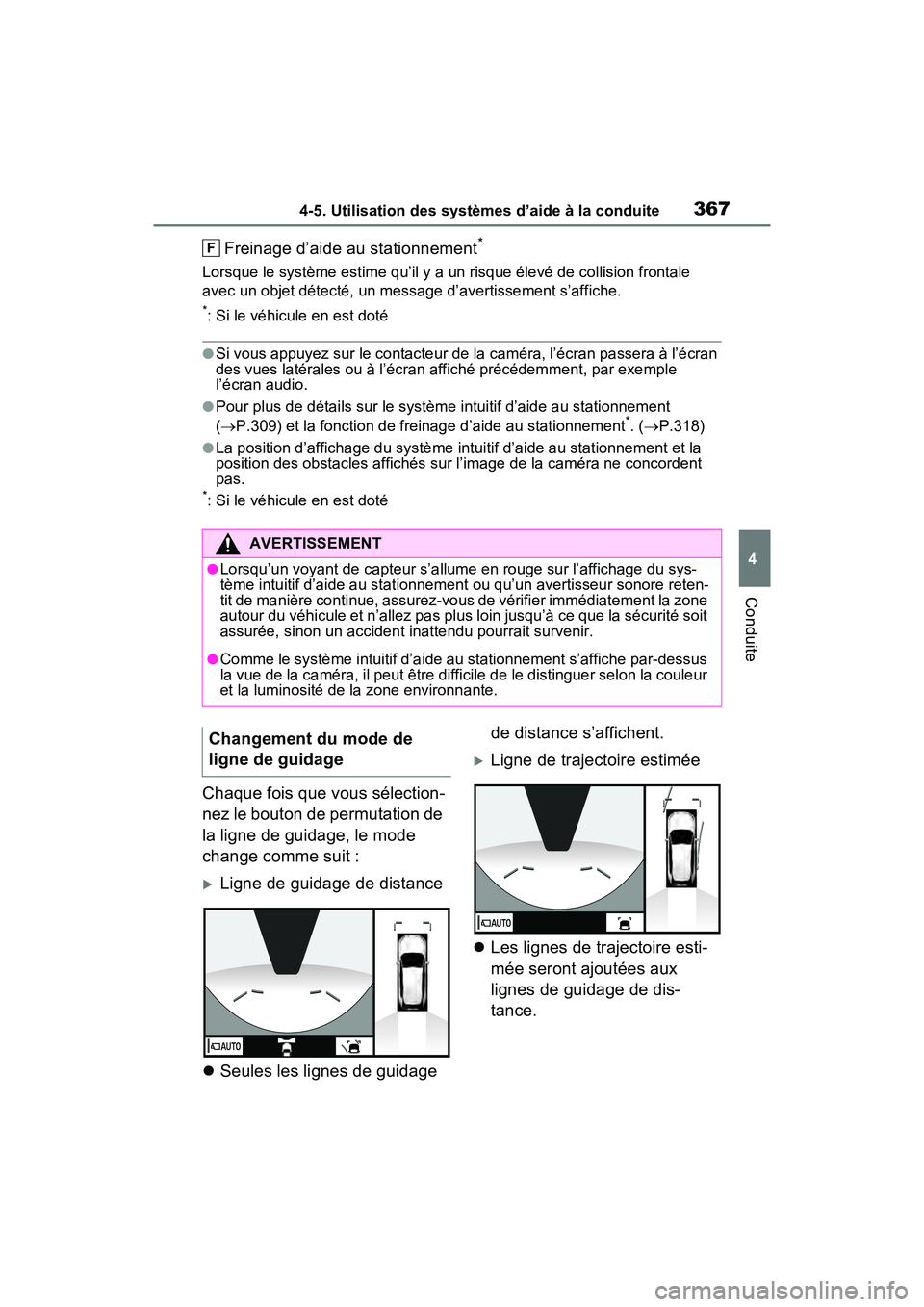

3674-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
Freinage d’aide au stationnement*
Lorsque le système estime qu’il y a un risque élevé de collision frontale
avec un objet détecté, un message d’avertissement s’affiche.
*: Si le véhicule en est doté
●Si vous appuyez sur le contacteur de la caméra, l’écran passera à l’écran
des vues latérales ou à l’écran affiché précédemment, par exemple
l’écran audio.
●Pour plus de détails sur le système intuitif d’aide au stationnement
( P.309) et la fonction de freinage d’aide au stationnement*. ( P.318)
●La position d’affichage du système intuitif d’aide au stationnement et la
position des obstacles affichés sur l’image de la caméra ne concordent
pas.
*: Si le véhicule en est doté
Chaque fois que vous sélection-
nez le bouton de permutation de
la ligne de guidage, le mode
change comme suit :
Ligne de guidage de distance
 Seules les lignes de guidage de distance s’affichent.
Ligne de trajectoire estimée
 Les lignes de trajectoire esti-
mée seront ajoutées aux
lignes de guidage de dis-
tance.
AVERTISSEMENT
●Lorsqu’un voyant de capteur s’allume en rouge sur l’affichage du sys-
tème intuitif d’aide au stationnement ou qu’un avertisseur sonore reten-
tit de manière continue, assurez-vous de vérifier immédiatement la zone
autour du véhicule et n’allez pas plus loin jusqu’à ce que la sécurité soit
assurée, sinon un accident inattendu pourrait survenir.
●Comme le système intuitif d’aide au stationnement s’affiche par-dessus
la vue de la caméra, il peut être difficile de le distinguer selon la couleur
et la luminosité de la zone environnante.
F
Changement du mode de
ligne de guidage

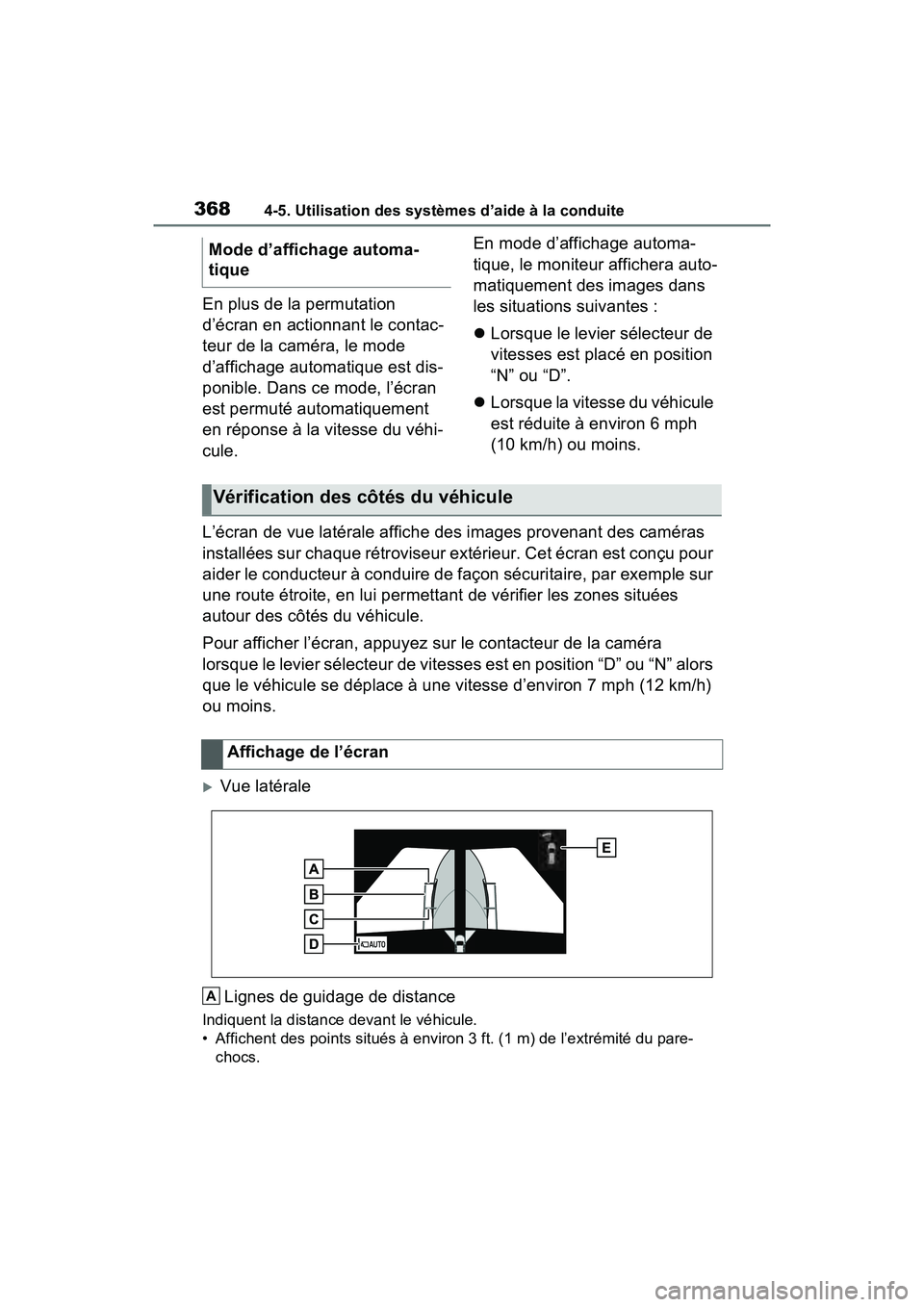

3684-5. Utilisation des systèmes d’aide à la conduite
En plus de la permutation
d’écran en actionnant le contac-
teur de la caméra, le mode
d’affichage automatique est dis-
ponible. Dans ce mode, l’écran
est permuté automatiquement
en réponse à la vitesse du véhi-
cule.En mode d’affichage automa-
tique, le moniteur affichera auto-
matiquement des images dans
les situations suivantes :

Lorsque le levier sélecteur de
vitesses est placé en position
“N” ou “D”.
 Lorsque la vitesse du véhicule
est réduite à environ 6 mph
(10 km/h) ou moins.
L’écran de vue latérale affiche des images provenant des caméras
installées sur chaque rétroviseur extérieur. Cet écran est conçu pour
aider le conducteur à conduire de façon sécuritaire, par exemple sur
une route étroite, en lui permettant de vérifier les zones situées
autour des côtés du véhicule.
Pour afficher l’écran, appuyez sur le contacteur de la caméra
lorsque le levier sélecteur de vitesses est en position “D” ou “N” alors
que le véhicule se déplace à une vitesse d’environ 7 mph (12 km/h)
ou moins.
Vue latérale
Lignes de guidage de distance
Indiquent la distance devant le véhicule.
• Affichent des points situés à environ 3 ft. (1 m) de l’extrémité du pare- chocs.
Mode d’affichage automa-
tique
Vérification des côtés du véhicule
Affichage de l’écran
A

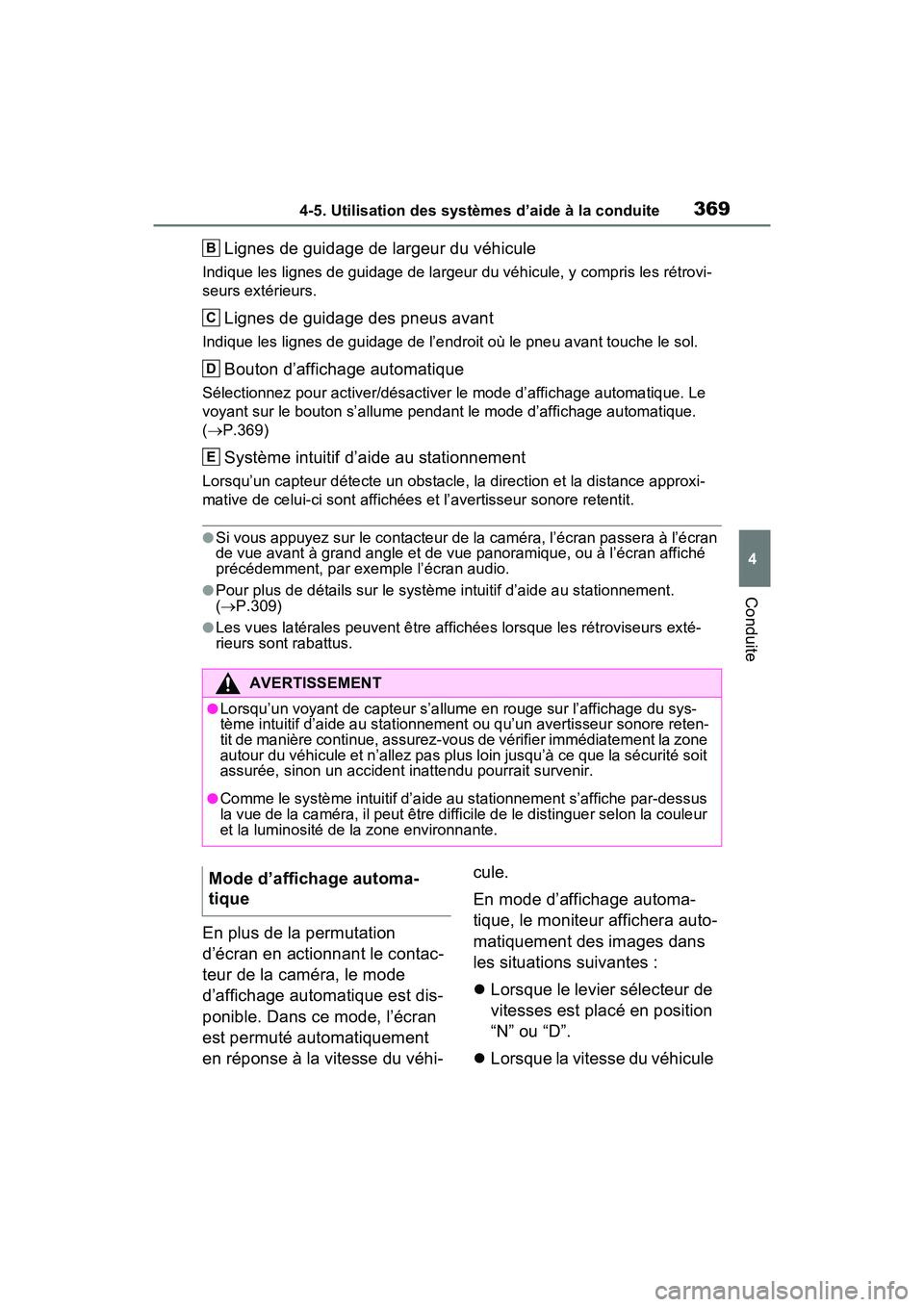

3694-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
Lignes de guidage de largeur du véhicule
Indique les lignes de guidage de largeur du véhicule, y compris les rétrovi-
seurs extérieurs.
Lignes de guidage des pneus avant
Indique les lignes de guidage de l’endroit où le pneu avant touche le sol.
Bouton d’affichage automatique
Sélectionnez pour activer/désactiver le mode d’affichage automatique. Le
voyant sur le bouton s’allume pendant le mode d’affichage automatique.
( P.369)
Système intuitif d’aide au stationnement
Lorsqu’un capteur détecte un obstacle, la direction et la distance approxi-
mative de celui-ci sont affichées et l’avertisseur sonore retentit.
●Si vous appuyez sur le contacteur de la caméra, l’écran passera à l’écran
de vue avant à grand angle et de vue panoramique, ou à l’écran affiché
précédemment, par exemple l’écran audio.
●Pour plus de détails sur le système intuitif d’aide au stationnement.
( P.309)
●Les vues latérales peuvent être affichées lorsque les rétroviseurs exté-
rieurs sont rabattus.
En plus de la permutation
d’écran en actionnant le contac-
teur de la caméra, le mode
d’affichage automatique est dis-
ponible. Dans ce mode, l’écran
est permuté automatiquement
en réponse à la vitesse du véhi- cule.
En mode d’affichage automa-
tique, le moniteur affichera auto-
matiquement des images dans
les situations suivantes :

Lorsque le levier sélecteur de
vitesses est placé en position
“N” ou “D”.
 Lorsque la vitesse du véhicule
AVERTISSEMENT
●Lorsqu’un voyant de capteur s’allume en rouge sur l’affichage du sys-
tème intuitif d’aide au stationnement ou qu’un avertisseur sonore reten-
tit de manière continue, assurez-vous de vérifier immédiatement la zone
autour du véhicule et n’allez pas plus loin jusqu’à ce que la sécurité soit
assurée, sinon un accident inattendu pourrait survenir.
●Comme le système intuitif d’aide au stationnement s’affiche par-dessus
la vue de la caméra, il peut être difficile de le distinguer selon la couleur
et la luminosité de la zone environnante.
B
C
D
E
Mode d’affichage automa-
tique

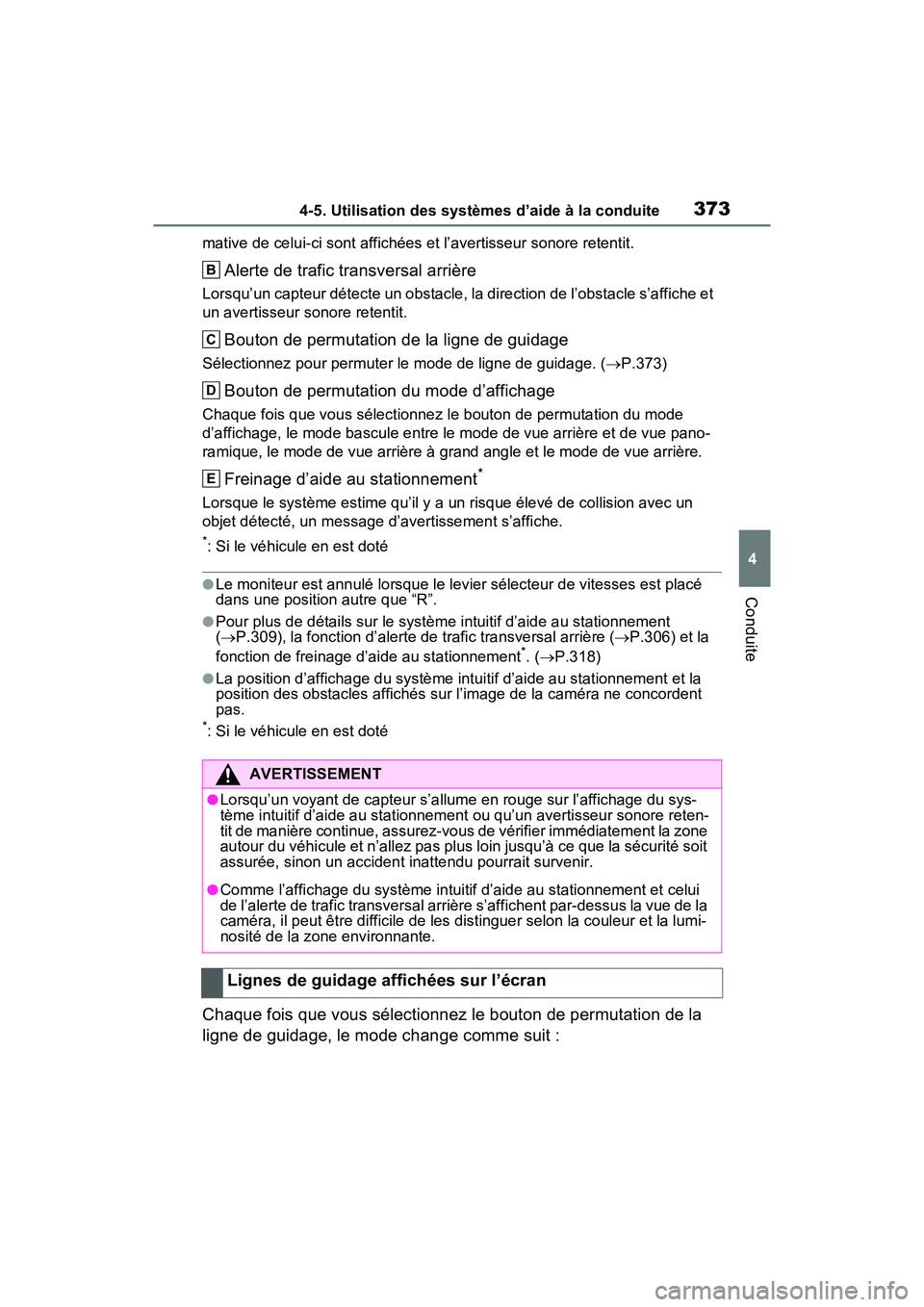

3734-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
mative de celui-ci sont affichées et l’avertisseur sonore retentit.
Alerte de trafic transversal arrière
Lorsqu’un capteur détecte un obstacle, la direction de l’obstacle s’affiche et
un avertisseur sonore retentit.
Bouton de permutation de la ligne de guidage
Sélectionnez pour permuter le mode de ligne de guidage. (P.373)
Bouton de permutation du mode d’affichage
Chaque fois que vous sélectionnez le bouton de permutation du mode
d’affichage, le mode bascule entre le mode de vue arrière et de vue pano-
ramique, le mode de vue arrière à grand angle et le mode de vue arrière.
Freinage d’aide au stationnement*
Lorsque le système estime qu’il y a un risque élevé de collision avec un
objet détecté, un message d’avertissement s’affiche.
*: Si le véhicule en est doté
●Le moniteur est annulé lorsque le levier sélecteur de vitesses est placé
dans une position autre que “R”.
●Pour plus de détails sur le système intuitif d’aide au stationnement
( P.309), la fonction d’alerte de trafic transversal arrière ( P.306) et la
fonction de freinage d’aide au stationnement
*. (  P.318)
●La position d’affichage du système intuitif d’aide au stationnement et la
position des obstacles affichés sur l’image de la caméra ne concordent
pas.
*: Si le véhicule en est doté
Chaque fois que vous sélectionnez le bouton de permutation de la
ligne de guidage, le mode change comme suit :
AVERTISSEMENT
●Lorsqu’un voyant de capteur s’allume en rouge sur l’affichage du sys-
tème intuitif d’aide au stationnement ou qu’un avertisseur sonore reten-
tit de manière continue, assurez-vous de vérifier immédiatement la zone
autour du véhicule et n’allez pas plus loin jusqu’à ce que la sécurité soit
assurée, sinon un accident inattendu pourrait survenir.
●Comme l’affichage du système intuitif d’aide au stationnement et celui
de l’alerte de trafic transversal arrière s’affichent par-dessus la vue de la
caméra, il peut être difficile de les distinguer selon la couleur et la lumi-
nosité de la zone environnante.
Lignes de guidage affichées sur l’écran
B
C
D
E

3744-5. Utilisation des systèmes d’aide à la conduite
Ligne de trajectoire estimée
Les lignes de trajectoire estimée sont affichées et se déplacent
selon la manœuvre du volant.
Lignes de guidage de distance
Indique la distance devant le véhicule.
• Affichent des points situés à environ 3 ft. (1 m) de l’extrémité du pare-chocs.
Lignes de trajectoire estimée
Indique la trajectoire estimée lorsque vous tournez le volant.
Lignes de guidage de distance
Indique la distance derrière le véhicule lorsque vous tournez le volant.
• Les lignes de guidage se déplacent en même temps que les lignes de tra-jectoire estimée.
• Les lignes de guidage affichent des points situés à environ 1,5 ft. (0,5 m) (rouge) et à environ 3 ft. (1 m) (jaune) du centre de l’extrémité du pare-
chocs.
Ligne de guidage de distance
Indique la distance derrière le véhicule.
• Affiche un point situé à environ 1,5 ft. (0,5 m) (bleu) de l’extrémité du pare-chocs.
Lignes de guidage de largeur du véhicule
Affiche une trajectoire de guidage lorsque le véhicule recule en ligne droite.
Ligne de guidage du centre du véhicule
Indique le centre du véhicule estimé sur le sol.
Ligne de guidage du système d’aide au stationnement
Les points de retour du volant (lignes de guidage du système d’aide
au stationnement) sont affichés.
Ce mode est recommandé pour ceux qui se sentent à l’aise de garer
le véhicule sans l’aide des lignes de trajectoire estimée.
A
B
C
D
E
F

3754-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
Lignes de guidage de distance
Indique la distance devant le véhicule.
• Affichent des points situés à environ 3 ft. (1 m) de l’extrémité du pare-chocs.
Ligne de guidage de distance
Indique la distance derrière le véhicule.
• Affiche un point situé à environ 1,5 ft. (0,5 m) (rouge) de l’extrémité du pare-chocs.
Ligne de guidage du centre du véhicule
Indique le centre du véhicule estimé sur le sol.
Lignes de guidage de largeur du véhicule
Affiche une trajectoire de guidage lorsque le véhicule recule en ligne droite.
Lignes de guidage du système d’aide au stationnement
Indique la trajectoire de braquage le plus petit possible derrière le véhicule.
Ligne de guidage de distance
Seule la ligne de guidage de distance s’affiche.
Ce mode est recommandé pour ceux qui se sentent à l’aise de garer
le véhicule sans l’aide des lignes de guidage.
Lignes de guidage de distance
Indique la distance devant le véhicule.
A
B
C
D
E
A

3764-5. Utilisation des systèmes d’aide à la conduite
• Affichent des points situés à environ 3 ft. (1 m) de l’extrémité du pare-chocs.
Ligne de guidage de distance
Indique la distance derrière le véhicule.
• Affiche un point situé à environ 1,5 ft. (0,5 m) (rouge) de l’extrémité du pare-chocs.
●La position d’affichage du système intuitif d’aide au stationnement et la
position des obstacles affichés sur l’image de la caméra ne concordent
pas.
Lorsque vous garez le véhicule
à un emplacement situé à
l’opposé de celui présenté dans
la procédure ci-dessous, les
manœuvres du volant sont
inversées.
1 Placez le levier sélecteur de
vitesses en position “R”.
2 Tournez le volant de sorte
que les lignes de trajectoire
estimée se trouvent à l’inté-
rieur de l’espace de station- nement, puis reculez
lentement.
AVERTISSEMENT
●En fonction des conditions du véhicule (nombre de passagers, quantité
de bagages, etc.), il est possible qu’un changement se produise au
niveau de la position des lignes de guidage affichées à l’écran. Avant
d’effectuer la manœuvre, assurez-vous de vérifier visuellement la situa-
tion autour du véhicule.
●Si, bien que le volant soit droit, les lignes de guidage de largeur du véhi-
cule et les lignes de trajectoire estimée ne sont pas alignées, faites véri-
fier le véhicule par votre concessionnaire Toyota.
●N’utilisez pas le système si l’affichage est incorrect en raison d’une
route inégale (montagneuse) ou qui n’est pas rectiligne (sinueuse).
B
Stationnement
Utilisation de la ligne de tra-
jectoire estimée
