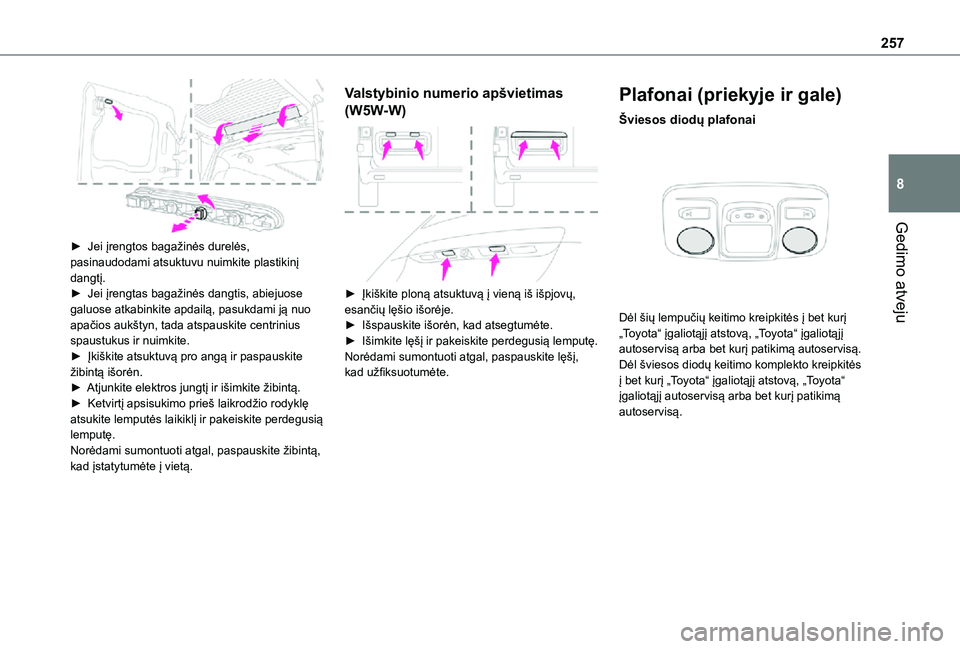

257
Gedimo atveju
8

► Jei įrengtos bagažinės durelės, pasinaudodami atsuktuvu nuimkite plastikinį dangtį.► Jei įrengtas bagažinės dangtis, abiejuose galuose atkabinkite apdailą, pasukdami ją nuo apačios aukštyn, tada atspauskite centrinius spaustukus ir nuimkite.► Įkiškite atsuktuvą pro angą ir paspauskite žibintą išorėn.► Atjunkite elektros jungtį ir išimkite žibintą.► Ketvirtį apsisukimo prieš laikrodžio rodyklę atsukite lemputės laikiklį ir pakeiskite perdegusią lemputę.Norėdami sumontuoti atgal, paspauskite žibintą, kad įstatytumėte į vietą.
Valstybinio numerio apšvietimas
(W5W-W)

► Įkiškite ploną atsuktuvą į vieną iš išpjovų, esančių lęšio išorėje.► Išspauskite išorėn, kad atsegtumėte.► Išimkite lęšį ir pakeiskite perdegusią lemputę.Norėdami sumontuoti atgal, paspauskite lęšį, kad užfiksuotumėte.
Plafonai (priekyje ir gale)
Šviesos diodų plafonai

Dėl šių lempučių keitimo kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.Dėl šviesos diodų keitimo komplekto kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.

258
Plafonai su lempute
W5W-5W

► Atjunkite lęšį, įkišdami ploną atsuktuvą į plyšius, esančius abiejuose plafono šonuose.► Išimkite lemputę ir pakeiskite.Norėdami sumontuoti atgal, prispauskite lęšį ir užtikrinkite, kad jis būtų gerai pritvirtintas.
Kabina su platforma
(galiniai žibintai)
1.Posūkio žibintai (P21W-21W).
2.Stabdžių žibintai (P21W-21W).
3.Šoniniai žibintai (R10W-10W).
4.Atbulinės eigos žibintai (P21W-21W).
5.Rūko žibintai (P21W-21W).
► Suraskite perdegusią lemputę.► Atsukite 4 tvirtinimo sraigtus nuo lęšio bloko ir nuimkite jį.► Ištraukite perdegusią lemputę, švelniai ją spausdami ir pasukdami ketvirtį apsisukimo pagal laikrodžio rodyklę.
► Pakeiskite lemputę.
Saugiklio keitimas
Prieiga prie įrankių ir
prietaisų skydelio saugiklių
dėžutės

Ištraukimo replytės ir saugikliai laikomi už saugiklių dėžutės dangčio.► Atsekite dangtį, patraukdami už viršutinio kairiojo ir tada dešiniojo kampo.► Visiškai nuimkite dangtį.

259
Gedimo atveju
8
Saugiklio keitimas
Prieš keičiant saugiklį:► Identifikuokite trikties priežastį ir pašalinkite ją.► Išjunkite visus elektros vartotojus.► Imobilizuokite transporto priemonę ir išjunkite uždegimą.► Identifikuokite perdegusį saugiklį, naudodamiesi srovės priskyrimo lentelėmis ir diagramomis.Norint pakeisti saugiklį, svarbu:► specialiomis replytėmis ištraukti saugiklį iš laikiklio ir patikrinti siūlelio būklę;► visada pakeisti perdegusį saugiklį tokio pat rodiklio (spalvos) saugikliu, nes, naudojant kitokio rodiklio saugiklį, gali sutrikti veikimas ir kilti gaisras!Jei, pakeitus saugiklį, triktis greitai pasikartoja, pasirūpinkite, kad elektros sistemą patikrintų bet kuris „Toyota“ įgaliotasis atstovas, „Toyota“ įgaliotasis autoservisas arba bet kuris patikimas autoservisas.
NOTIC E
Išsamios saugiklių priskyrimo lentelės ir atitinkamos diagramosDėl papildomos informacijos kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
WARNI NG
Pakeitus priskyrimo lentelėse nepateiktą saugiklį, gali rimtai sutrikti transporto priemonės veikimas.Kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.




GerasPerdegęs

Replytės
NOTIC E
Elektros priedų įrengimasTransporto priemonės elektros sistema
suprojektuota eksploatuoti su standartine arba pasirinktine įranga.Prieš savo transporto priemonėje montuodami kitą elektros įrangą arba priedus,
kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
WARNI NG
TOYOTA neatsako už sąnaudas, galinčias atsirasti prireikus remontuoti transporto priemonę arba šalinti veikimo sutrikimus, susijusius su TOYOTA nesiūlomų ir nerekomenduojamų priedų įrengimu arba jų sumontavimu ne pagal rekomendacijas, ypač – kai bendrosios visos prijungtos papildomos įrangos srovės stipris viršija 10 miliamperų.
NOTIC E
Jei reikia daugiau informacijos apie tai, kaip įrengti vilkimo kablį arba TAKSI įrangą, kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.

260
1 versija (ECO)

Toliau aprašyti saugikliai priklauso nuo jūsų transporto priemonės įrangos.
Saugiklio N r.Rodiklis(A)Funkcijos
F415Garso signalas.
F520Priekinio / galinio lango plautuvo siurblys.
F620Priekinio / galinio lango plautuvo siurblys.
F710Galinis 12 V priedų lizdas.
Saugiklio N r.Rodiklis(A)Funkcijos
F820Viengubas arba dvigubas galiniai valytuvai.
F10/F1130Vidiniai / išoriniai užraktai, priekyje ir gale.
F145Pavojaus, skubios ir techninės pagalbos skambučiai.
F245Jutiklinis ekranas, atbulinės eigos kamera ir statymo jutikliai.
F2920Garso sistema, jutiklinis ekranas, CD grotuvas, navigacija.
F3215Priekinis 12 V priedų lizdas.
2 versija (visa)

Toliau aprašyti saugikliai priklauso nuo jūsų transporto priemonės įrangos.
Saugiklio N r.Rodiklis(A)Funkcijos
F55Jutiklinis ekranas, atbulinės eigos kamera ir statymo jutikliai.
F820Viengubas arba dvigubas galiniai valytuvai.
F10/F1130Vidiniai / išoriniai užraktai, priekyje ir gale.
F123Signalizacija.

261
Gedimo atveju
8
Saugiklio N r.Rodiklis(A)Funkcijos
F1710Galinis 12 V priedų lizdas.
F3315Priekinis 12 V priedų lizdas.
F3620Garso sistema, jutiklinis ekranas, CD grotuvas, navigacija.
Variklio skyriaus saugikliai
Saugiklių dėžutė įrengta variklio skyriuje, šalia akumuliatoriaus.
Prieiga prie saugiklių

► Atleiskite du skląsčius A.► Nuimkite dangtį.
► Pakeiskite saugiklį.► Baigę atsargiai uždarykite dangtį ir sujunkite du skląsčius A, kad saugiklių dėžutė būtų tinkamai užsandarinta.Toliau aprašyti saugikliai priklauso nuo jūsų transporto priemonės įrangos.
Saugiklio N r.Rodiklis(A)Funkcijos
F1425Priekinio ir
galinio lango plautuvo siurblys.
F1930Priekinio stiklo valytuvų motoriukas.
F2015Priekinio ir galinio lango plautuvo siurblys.
F2215Garso signalas.
F2315Dešinysis tolimųjų šviesų žibintas.
F2415Kairysis tolimųjų šviesų žibintas.
12 V akumuliatorius /
priedų akumuliatorius
Čia pateikiama variklio užvedimo nuo kito akumuliatoriaus arba iškrauto akumuliatoriaus įkrovimo procedūra.
Starterio švino-rūgšties
akumuliatoriai
EC O
Akumuliatoriuose yra žalingų medžiagų, pvz., sieros rūgšties ir švino.Jas būtina utilizuoti vadovaujantis reglamentais ir jokiu būdu neišmesti kartu su buitinėmis atliekomis.Nugabenkite panaudotus nuotolinio valdymo pultelio maitinimo elementus ir transporto priemonės akumuliatorius į specialų surinkimo tašką.
WARNI NG
Prieš pradėdami darbą prie akumuliatoriaus, apsaugokite akis ir veidą.Visus veiksmus su akumuliatoriumi būtina atlikti gerai vėdinamoje vietoje, atokiai nuo
atviros liepsnos ir kibirkščių šaltinių, kad išvengtumėte sprogimo arba gaisro pavojaus.Po to nusiplaukite rankas.

262
Elektrinis motoras
NOTIC E
Išsekęs priedų akumuliatoriusMotoro paleisti arba traukos akumuliatoriaus įkrauti nepavyks.
WARNI NG
Atsargumo priemonės prieš pradedant darbą su priedų akumuliatoriumiĮjunkite režimą P, išjunkite uždegimą, patikrinkite, ar išsijungė prietaisų skydelis, o transporto priemonė – neprijungta prie tinklo.
WARNI NG
Variklio užvedimas nuo kito akumuliatoriausNenaudokite priedų akumuliatoriaus, siekdami užvesti kitos transporto priemonės variklį arba įkrauti kitos transporto priemonės akumuliatorių.
WARNI NG
Akumuliatorių galima keisti tik į analogiškos specifikacijos kitą akumuliatorių.
Prieiga prie akumuliatoriaus
Akumuliatorius įrengtas po variklio gaubtu.► Atleiskite salone įrengtą atleidimo svirtį ir išorinę saugos gaudyklę, kad atidarytumėte variklio gaubtą.► Užfiksuokite variklio gaubto ramstį.

► Nuimkite plastikinį dangtelį nuo (+) kontakto (jei toks jūsų transporto priemonėje yra), kad galėtumėte pasiekti.Akumuliatoriaus neigiamas (–) kontaktas yra nepasiekiamas.
Šalia akumuliatoriaus įrengtas nuotolinis įžeminimo taškas.
NOTIC E
Daugiau informacijos apie variklio gaubtą ir variklį rasite atitinkamuose skirsniuose.
Užvedimas naudojant kitą
akumuliatorių
Jei transporto priemonės akumuliatorius išsikrovė, variklį galima užvesti naudojant rezervinį akumuliatorių (išorinį ar kitos transporto priemonės akumuliatorių) ir užvedimo kabelius arba užvedimo įrenginį.
WARNI NG
Niekada nebandykite užvesti variklio prijungdami akumuliatoriaus įkroviklį.Niekada nenaudokite 24 V arba aukštesnės įtampos užvedimo įrenginį.Iš anksto patikrinkite, ar rezervinio akumuliatoriaus įtampa atitinka vardinę (12 V), o talpa – bent jau lygi iškrauto akumuliatoriaus talpai.Dvi transporto priemonės turi nesiliesti.Abiejose transporto priemonėse išjunkite visus elektros vartotojus (garso sistemą, valytuvus, apšvietimą ir pan.).Užtikrinkite, kad užvedimo kabeliai būtų pakankamai toli nuo judančių variklio dalių (ventiliatoriaus, diržo ir pan.).Veikiant varikliui neatjunkite teigiamo (+) kontakto.

263
Gedimo atveju
8

► Pakelkite plastikinį dangtelį nuo (+) kontakto (jei toks transporto priemonėje yra).► Prijunkite raudoną kabelį prie išsikrovusio akumuliatoriaus teigiamo (+) kontakto A (ties metaline alkūne), tada – prie rezervinio akumuliatoriaus arba užvedimo įrenginio teigiamo (+) B kontakto.► Prijunkite vieną žalio arba juodo kabelio galą prie rezervinio akumuliatoriaus arba užvedimo įrenginio neigiamo (–) kontakto B (arba prie pagalbinės transporto priemonės įžeminimo taško).► Prijunkite kitą žalio arba juodo kabelio galą prie įžeminimo taško C.► Užveskite pagalbinės transporto priemonės variklį ir palikite jį veikti kelias minutes.► Įjunkite sugedusios transporto priemonės starterį ir leiskite varikliui veikti.Jei variklis iškart neužsiveda, išjunkite uždegimą, šiek tiek palaukite ir bandykite vėl.► Palaukite, kol jis ims suktis laisvosiomis apsukomis.
► Atvirkštine tvarka atjunkite užvedimo kabelius.► Sumontuokite atgal plastikinį dangtelį ant (+) kontakto (jei toks transporto priemonėje yra).► Leiskite varikliui veikti bent 30 minučių: palikite transporto priemonę stovėti, kad akumuliatorius būtų normaliai įkrautas.
WARNI NG
Jei leisitės į kelionę pakankamai neįkrovę, gali sutrikti kai kurios transporto priemonės funkcijos.
WARNI NG
Norėdami atjungti, atlikite procedūrą atvirkštine tvarka.
WARNI NG
Automatinė pavarų dėžėNiekada nebandykite užvesti variklio stumdami transporto priemonę.
Akumuliatoriaus įkrovimas
naudojant akumuliatoriaus
įkroviklį
Siekiant optimalaus akumuliatoriaus veikimo, labai svarbu palaikyti tinkamą įkrovos lygį.
Kai kuriais atvejais gali reikėti įkrauti akumuliatorių:– jei transporto priemone paprastai važinėjama trumpais atstumais;– jei planuojama transporto priemone kelias savaites nesinaudoti.Kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
WARNI NG
Norėdami patys įkrauti transporto priemonės akumuliatorių, naudokite tik įkroviklį, derantį su 12 V vardinės įtampos švino-rūgšties akumuliatoriais.
WARNI NG
Laikykitės įkroviklio gamintojo pateiktų instrukcijų.Jokiu būdu nesumaišykite polių.
NOTIC E
Akumuliatoriaus atjungti nebūtina.
► Išjunkite uždegimą.► Išjunkite visus elektros vartotojus (garso sistemą, apšvietimą, valytuvus ir pan.).

264

► Prieš prijungdami kabelius prie akumuliatoriaus, išjunkite įkroviklį B, kad išvengtumėte pavojingų kibirkščių.► Užtikrinkite, kad įkroviklio kabeliai būtų geros būklės.► Pakelkite plastikinį dangtelį nuo (+) kontakto (jei toks transporto priemonėje yra).► Prijunkite įkroviklio B kabelius, kaip nurodyta toliau:• prijunkite teigiamą (+) raudoną kabelį prie akumuliatoriaus (+) kontakto A;• prijunkite neigiamą (–) juodą kabelį prie įžeminimo taško C, esančio ant transporto priemonės.► Įkrovimo pabaigoje, prieš atjungdami kabelius nuo akumuliatoriaus A, išjunkite įkroviklį B.
WARNI NG
Jei yra šis lipdukas, naudokite tik 12 V įkroviklį, kad negrįžtamai nesugadintumėte elektros komponentų.
24V
12V
WARNI NG
Niekada nebandykite įkrauti užšalusio akumuliatoriaus, nes kyla sprogimo pavojus!Užšalus akumuliatoriui, kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą, kurio specialistai patikrins, ar nepažeisti vidiniai komponentai ir ar neįtrūkęs korpusas, dėl ko galėtų nutekėti nuodingos ir ėsdinančios rūgšties.
Akumuliatoriaus atjungimas
Siekiant palaikyti tinkamą įkrovos lygį, kad būtų galima užvesti variklį, jei transporto priemonės ketinama ilgesnį laiką nenaudoti rekomenduojama atjungti akumuliatorių.Prieš atjungdami akumuliatorių:
► Uždarykite visas angas (dureles, bagažinės dangtį, langus).► Išjunkite visus elektrą vartojančius įrenginius (garso sistemą, valytuvus, žibintus ir pan.).► Išjunkite uždegimą ir palaukite 4 minutes.Pasiekus akumuliatorių, nuo jo pakanka atjungti teigiamą (+) gnybtą.
Sparčiojo atleidimo gnybtas
Teigiamo (+) gnybto atjungimas

► Atsižvelgdami į įrangą, pakelkite plastikinį
dangtelį nuo (+) kontakto.► Visiškai pakelkite svirtį A, kad atleistumėte spaustuką B.► Pakelkite ir nuimkite spaustuką B.
