2021 TOYOTA PROACE EV Eksploatavimo vadovas (in Lithuanian)

137
Sauga
5
PROACE VERSO

Vaiko svoris / atitinkamas amžius
SėdynėsIki 13 kg (28 sv.)(0 (b) ir 0+ grupės)Iki maždaug 1 metų
Nuo 9 iki 18 kg (nuo 20 iki 39 sv.)(1 grupė)Maždaug 1–3 metų
Nuo 15 iki 25 kg (nuo 34 iki 56 sv.)(2 grupė)Maždaug 3–6 metų
Nuo 22 iki 36 kg (nuo 49 iki 79 sv.)(3 grupė)Maždaug 6–10 metų
1 eilė (c)

Keleivio sėdynė (reguliavimas elektra), kai deaktyvuota keleivio oro pagalvė (OFF)
U
Keleivio sėdynė (reguliavimas elektra), kai aktyvuota keleivio oro pagalvė (ON)
XUF
2 eilė (d) ir 3 eilė (d)

Išorinės ir vidurinė sėdynės (e)U

138
U.Šioje sėdimojoje vietoje galima montuoti vaikišką automobilinę kėdutę, fiksuojamą saugos diržu, ir universaliai patvirtintą montuoti atsukus pirmyn arba apgręžus atgal.
U F.Šioje sėdimojoje vietoje galima montuoti vaikišką automobilinę kėdutę, fiksuojamą saugos diržu, ir universaliai patvirtintą montuoti atsukus pirmyn.
X.Šioje sėdimojoje vietoje negalima montuoti nurodyto svorio grupės vaikiškos automobilinės kėdutės.
(a)Universalioji vaikiška automobilinė kėdutė: naudojant saugos diržą, ji tinka montuoti visose transporto priemonėse.
(b)0 grupė: nuo gimimo iki 10 kg. Vaikiškų automobilinių lopšių ir kūdikių automobilinių kėdučių negalima montuoti priekinėje (-se) keleivio sėdynėje (-se) arba 3 eilės sėdynėse.
(c)Prieš montuodami vaikišką automobilinę kėdutę šioje sėdimojoje vietoje, susipažinkite su toje valstybėje, kurioje esate, galiojančiais teisės aktais.
(d)Norėdami įrengti atgal apgręžtą arba pirmyn nukreiptą vaikišką automobilinę kėdutę galinėje sėdynėje, priešais ją esančias sėdynes pastumkite pirmyn, tada ištiesinkite jų atlošus, kad būtų pakankamai vietos vaikiškai automobilinei kėdutei ir vaiko kojoms.
(e)Sėdynę galima įrengti transporto priemonės centre, tačiau tokiu atveju nebus galima
naudoti išorinių sėdynių.
(f)Priekinėje keleivio sėdynėje įrengus atgal apgręžtą vaikišką automobilinę kėdutę, būtina deaktyvuoti priekinę keleivio oro pagalvę. Priešingu atveju, išsiskleidus oro pagalvei, vaikas gali būti sunkiai arba netgi mirtinai sužalotas.
ISOFIX laikikliai ir „i-Size“

139
Sauga
5
PROACE VERSO


Transporto priemonė patvirtinta pagal naujausius ISOFIX ir „i-Size“ reglamentus.Patvirtintus ISOFIX ir „i-Size“ laikiklius galima identifikuoti pagal prie jų priklijuotas etiketes.Kiekvienai sėdynei numatyti trys žiedai:– du priekiniai žiedai A, įrengti tarp transporto priemonės atlošo ir pasostės, ir pažymėti ISOFIX arba „i-Size“ žyma;– galinis žiedas B (jei yra), įrengtas atlošo nugarėlėje, ir vadinamo viršutinio dirželio laikikliu. Jis skirtas viršutiniam dirželiui fiksuoti ir pažymėtas viršutinio dirželio žyma.Viršutinio dirželio laikiklis skirtas vaikiškos automobilinės kėdutės viršutiniam dirželiui (jei toks yra) fiksuoti. Priekinio smūgio atveju šis
įtaisas riboja vaikiškos automobilinės kėdutės pokrypio pirmyn laipsnį.
ISOFIX ir „i-Size“ laikiklių sistema leidžia greitai, patikimai ir saugiai pritvirtinti vaikišką automobilinę kėdutę transporto priemonėje.ISOFIX ir „i-Size“ vaikiškos automobilinės kėdutės turi du skląsčius, kurie tvirtinami prie priekinių žiedų A.Kai kurios automobilinės kėdutės turi papildomą viršutinį dirželį, kuris tvirtinamas prie galinio žiedo B.Kaip pritvirtinti vaikišką automobilinę kėdutę prie viršutinio dirželio laikiklio:– prieš įrengdami šioje sėdynėje vaikišką automobilinę kėdutę, nuimkite ir pasidėkite galvos atramą (nuėmę vaikišką automobilinę kėdutę, sumontuokite galvos atramą atgal);– nutieskite vaikiškos automobilinės kėdutės dirželį virš sėdynės atlošo, sucentruodami tarp galvos atramos strypelių kiaurymių;– užkabinkite viršutinio dirželio kabliuką už galinio žiedo B;– įtempkite viršutinį dirželį.
WARNI NG
Netinkamai įrengus vaikišką automobilinę kėdutę transporto priemonėje, vaiko saugai avarijos atveju gali kilti pavojus.Griežtai laikykitės su vaikiška automobiline kėdute pateiktame įrengimo vadove nurodytų montavimo instrukcijų.
NOTIC E
Informacijos apie įvairias ISOFIX vaikiškų automobilinių kėdučių montavimo jūsų transporto priemonėje parinktis rasite suvestinėje lentelėje.

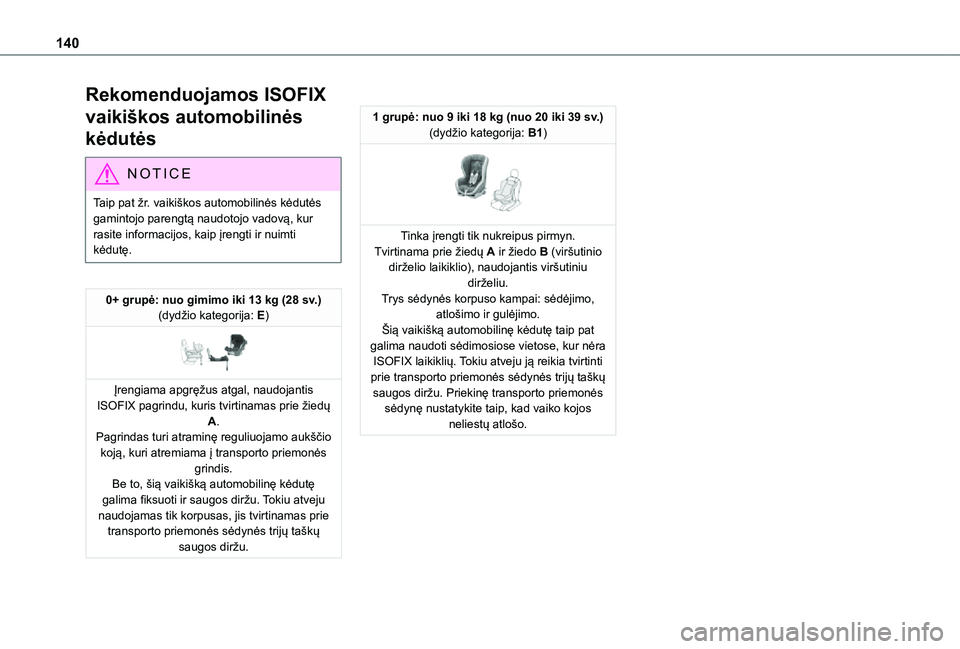

140
Rekomenduojamos ISOFIX
vaikiškos automobilinės
kėdutės
NOTIC E
Taip pat žr. vaikiškos automobilinės kėdutės gamintojo parengtą naudotojo vadovą, kur rasite informacijos, kaip įrengti ir nuimti
kėdutę.
0+ grupė: nuo gimimo iki 13 kg (28 sv.)(dydžio kategorija: E)

Įrengiama apgręžus atgal, naudojantis ISOFIX pagrindu, kuris tvirtinamas prie žiedų A.Pagrindas turi atraminę reguliuojamo aukščio koją, kuri atremiama į transporto priemonės grindis.Be to, šią vaikišką automobilinę kėdutę galima fiksuoti ir saugos diržu. Tokiu atveju naudojamas tik korpusas, jis tvirtinamas prie transporto priemonės sėdynės trijų taškų saugos diržu.
1 grupė: nuo 9 iki 18 kg (nuo 20 iki 39 sv.)(dydžio kategorija: B1)

Tinka įrengti tik nukreipus pirmyn.Tvirtinama prie žiedų A ir žiedo B (viršutinio dirželio laikiklio), naudojantis viršutiniu dirželiu.Trys sėdynės korpuso kampai: sėdėjimo, atlošimo ir gulėjimo.Šią vaikišką automobilinę kėdutę taip pat galima naudoti sėdimosiose vietose, kur nėra ISOFIX laikiklių. Tokiu atveju ją reikia tvirtinti prie transporto priemonės sėdynės trijų taškų saugos diržu. Priekinę transporto priemonės sėdynę nustatykite taip, kad vaiko kojos neliestų atlošo.

141
Sauga
5
Vietos ISOFIX vaikiškoms automobilinėms kėdutėms montuoti
Atsižvelgiant į Europos reglamentus, šioje lentelėje pateikiamos parinktys ISOFIX vaikiškoms automobilinėms kėdutėms transporto priemonių sėdimosiose vietose su ISOFIX laikikliais montuoti.Jei naudojamos universaliosios ir pusiau universalios ISOFIX vaikiškos automobilinės kėdutės, ant vaikiškos automobilinės kėdutės (šalia ISOFIX logotipo) pateikiama ISOFIX dydžio kategorija (raidė nuo A iki G).


Vaiko svoris / atitinkamas amžius
Iki 10 kg (22 sv.)(0 grupė)Iki maždaug 6 mėnesių
Iki 10 kg (22 sv.)(0 grupė)Iki 13 kg (29 sv.)(0+ grupė)Iki maždaug 1 metų
Nuo 9 iki 18 kg (nuo 20 iki 39 sv.) (1 grupė)Maždaug 1–3 metų
ISOFIX vaikiškos automobilinės kėdutės tipasAutomobilinis lopšys (1)Apgręžtas atgalApgręžtas atgalNukreiptas pirmyn
ISOFIX dydžio kategorijaFGCDECDABB1
1 eilė


Atskira keleivio sėdynė arba dvivietis suolas su deaktyvuota (OFF) arba aktyvuota (ON) keleivio oro pagalve
Ne ISOFIX

142


Vaiko svoris / atitinkamas amžius
Iki 10 kg (22 sv.)(0 grupė)Iki maždaug 6 mėnesių
Iki 10 kg (22 sv.)(0 grupė)Iki 13 kg (29 sv.)(0+ grupė)Iki maždaug 1 metų
Nuo 9 iki 18 kg (nuo 20 iki 39 sv.) (1 grupė)Maždaug 1–3 metų
ISOFIX vaikiškos automobilinės kėdutės tipasAutomobilinis lopšys (1)Apgręžtas atgalApgręžtas atgalNukreiptas pirmyn
ISOFIX dydžio kategorijaFGCDECDABB1
2 eilė, atskiros sėdynės 1 eilėje

Išorinės sėdynėsXIUF
Vidurinė sėdynėNe ISOFIX
2 eilė, atskiros sėdynės 1 eilėje

Išorinės sėdynėsILIL (6)ILIL (6)ILIUF
Vidurinė sėdynėNe ISOFIX

143
Sauga
5
PROACE VAN

Vaiko svoris / atitinkamas amžius
Iki 10 kg (22 sv.)(0 grupė)Iki maždaug 6 mėnesių
Iki 10 kg (22 sv.)(0 grupė)Iki 13 kg (29 sv.)(0+ grupė)Iki maždaug 1 metų
Nuo 9 iki 18 kg (nuo 20 iki 39 sv.) (1 grupė)Maždaug 1–3 metų
ISOFIX vaikiškos automobilinės kėdutės tipasAutomobilinis lopšys (1)Apgręžtas atgalApgręžtas atgalNukreiptas pirmyn
ISOFIX dydžio kategorijaFGCDECDABB1B2B3
1 eilė (a)

Atskira keleivio sėdynė arba dvivietis suolas su deaktyvuota (OFF) arba aktyvuota (ON) keleivio oro pagalve
Ne ISOFIX
2 eilė

Išorinės ir vidurinė sėdynės (b)XIL (3)IL (2)ILIL (2)IUF, IL

144
PROACE VAN

Vaiko svoris / atitinkamas amžius
Iki 10 kg (22 sv.)(0 grupė)Iki maždaug 6 mėnesių
Iki 10 kg (22 sv.)(0 grupė)Iki 13 kg (29 sv.)(0+ grupė)Iki maždaug 1 metų
Nuo 9 iki 18 kg (nuo 20 iki 39 sv.) (1 grupė)Maždaug 1–3 metų
ISOFIX vaikiškos automobilinės kėdutės tipasAutomobilinis lopšys (1)Apgręžtas atgalApgręžtas atgalNukreiptas pirmyn
ISOFIX dydžio kategorijaFGCDECDABB1B2B3
3 eilė

Fiksuotas vienos dalies suolas, išorinės sėdynės ir vidurinė sėdynė (b)
XIUF, ILX


Sėdynė ir
fiksuotas galinis suolas, išorinės sėdynės ir vidurinė sėdynė (b)
XIUF, ILX
