2021 TOYOTA PROACE CITY VERSO Navodila Za Uporabo (in Slovenian)

185
Če pride do okvare
8

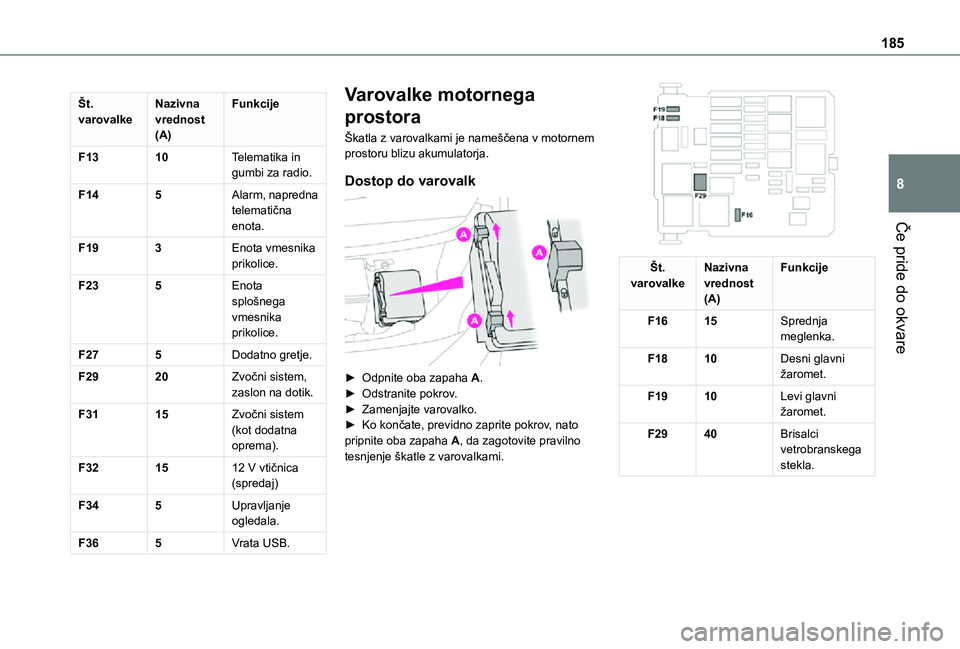

Št. varovalkeNazivna vrednost (A)
Funkcije
F1310Telematika in gumbi za radio.
F145Alarm, napredna telematična enota.
F193Enota vmesnika prikolice.
F235Enota splošnega vmesnika prikolice.
F275Dodatno gretje.
F2920Zvočni sistem, zaslon na dotik.
F3115Zvočni sistem (kot dodatna oprema).
F321512 V vtičnica (spredaj)
F345Upravljanje ogledala.
F365Vrata USB.
Varovalke motornega
prostora
Škatla z varovalkami je nameščena v motornem prostoru blizu akumulatorja.
Dostop do varovalk

► Odpnite oba zapaha A.► Odstranite pokrov.► Zamenjajte varovalko.► Ko končate, previdno zaprite pokrov, nato pripnite oba zapaha A, da zagotovite pravilno
tesnjenje škatle z varovalkami.

Št. varovalkeNazivna vrednost(A)
Funkcije
F1615Sprednja meglenka.
F1810Desni glavni žaromet.
F1910Levi glavni žaromet.
F2940Brisalci vetrobranskega stekla.

186
12 V akumulator
Postopek za zagon motorja z uporabo drugega akumulatorja ali s polnjenjem izpraznjenega akumulatorja.
Svinčeno-kislinski
akumulatorji
ECO
Akumulatorji vsebujejo škodljive snovi, kot so žveplova kislina in svinec.Zavreči jih je treba v skladu s predpisi in v nobenem primeru jih ne smete zavreči skupaj z gospodinjskimi odpadki.Rabljene baterije za daljinsko upravljanje in akumulatorje vozil odnesite na posebno zbirno mesto.
WARNI NG
Pred rokovanjem akumulatorja zaščitite oči in obraz.Vse operacije na akumulatorju je treba izvajati v dobro prezračevanem prostoru in proč od odprtega ognja in virov iskre, da se prepreči nevarnost eksplozije ali požara.Nato si umijte roke.
WARNI NG
Različice, opremljene s sistemom Stop & Start, imajo nameščen 12-voltni svinčeno-kislinski akumulator s posebno tehnologijo in specifikacijami.Zamenja ga lahko samo prodajalec vozil TOYOTA ali usposobljena servisna delavnica.
Dostop do akumulatorja
Akumulator se nahaja pod pokrovom motorja.► Odprite pokrov motorja z uporabo notranje ročice za sprostitev, nato pa zunanjega varnostnega kavlja.► Pritrdite oporo pokrova motorja.

Terminal (–) akumulatorja ni dostopen.V bližini akumulatorja je oddaljena ozemljitvena točka.
NOTIC E
Za več informacij o pokrovu motorja in motorju glejte ustrezna razdelka.
Zagon z uporabo drugega
akumulatorja
Ko se akumulator vozila izprazni, lahko motor zaženete z uporabo rezervnega akumulatorja (zunanjega ali iz drugega vozila) in premostitvenih kablov ali z uporabo akumulatorskega zaganjalnika.
WARNI NG
Nikoli ne zaženite motorja tako, da bi priključili polnilnik akumulatorja.Nikoli ne uporabljajte akumulatorskega zaganjalnika napetosti 24 V ali višje.Predhodno preverite, da ima rezervni akumulator nazivno napetost 12 V in zmogljivost, ki je najmanj enaka zmogljivost izpraznjenega akumulatorja.Vozili se ne smeta dotikati eno drugega.Izklopite vse električne porabnike na obeh vozilih (zvočni sistem, brisalce, luči itd.).Prepričajte se, da premostitveni kabli niso v bližini gibljivih delov motorja (ventilator, jermen itd.).Ne odklopite pozitivnega terminala (+) med delovanjem motorja.

187
Če pride do okvare
8

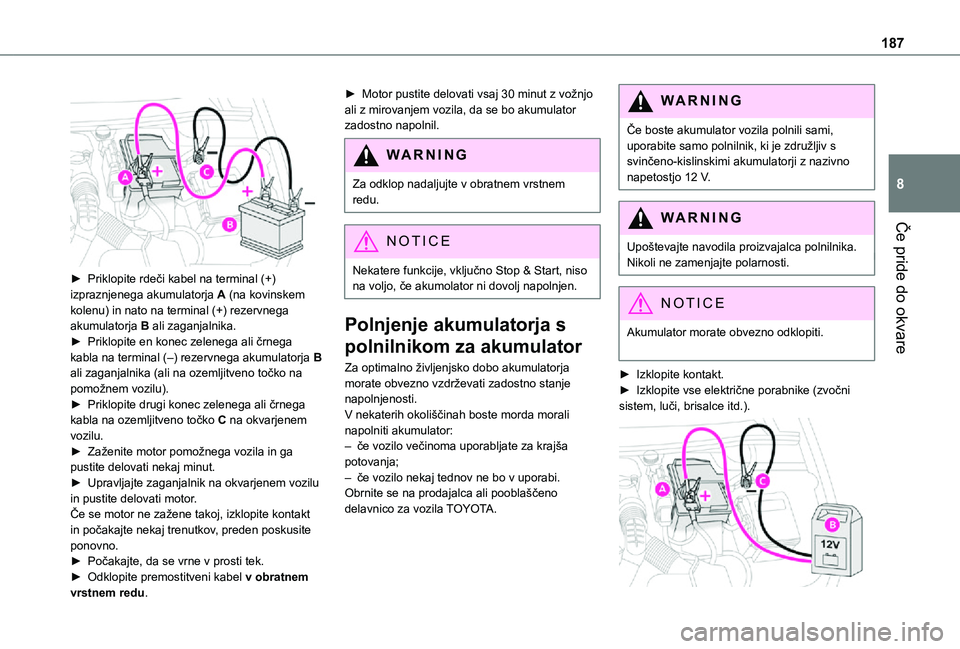

► Priklopite rdeči kabel na terminal (+) izpraznjenega akumulatorja A (na kovinskem kolenu) in nato na terminal (+) rezervnega akumulatorja B ali zaganjalnika.► Priklopite en konec zelenega ali črnega kabla na terminal (–) rezervnega akumulatorja B ali zaganjalnika (ali na ozemljitveno točko na pomožnem vozilu).► Priklopite drugi konec zelenega ali črnega kabla na ozemljitveno točko C na okvarjenem vozilu.► Zaženite motor pomožnega vozila in ga pustite delovati nekaj minut.► Upravljajte zaganjalnik na okvarjenem vozilu in pustite delovati motor.Če se motor ne zažene takoj, izklopite kontakt in počakajte nekaj trenutkov, preden poskusite ponovno.► Počakajte, da se vrne v prosti tek.► Odklopite premostitveni kabel v obratnem vrstnem redu.
► Motor pustite delovati vsaj 30 minut z vožnjo ali z mirovanjem vozila, da se bo akumulator zadostno napolnil.
WARNI NG
Za odklop nadaljujte v obratnem vrstnem redu.
NOTIC E
Nekatere funkcije, vključno Stop & Start, niso na voljo, če akumolator ni dovolj napolnjen.
Polnjenje akumulatorja s
polnilnikom za akumulator
Za optimalno življenjsko dobo akumulatorja morate obvezno vzdrževati zadostno stanje napolnjenosti.V nekaterih okoliščinah boste morda morali napolniti akumulator:– če vozilo večinoma uporabljate za krajša potovanja;– če vozilo nekaj tednov ne bo v uporabi.Obrnite se na prodajalca ali pooblaščeno delavnico za vozila TOYOTA.
WARNI NG
Če boste akumulator vozila polnili sami, uporabite samo polnilnik, ki je združljiv s svinčeno-kislinskimi akumulatorji z nazivno napetostjo 12 V.
WARNI NG
Upoštevajte navodila proizvajalca polnilnika.Nikoli ne zamenjajte polarnosti.
NOTIC E
Akumulator morate obvezno odklopiti.
► Izklopite kontakt.► Izklopite vse električne porabnike (zvočni sistem, luči, brisalce itd.).

188

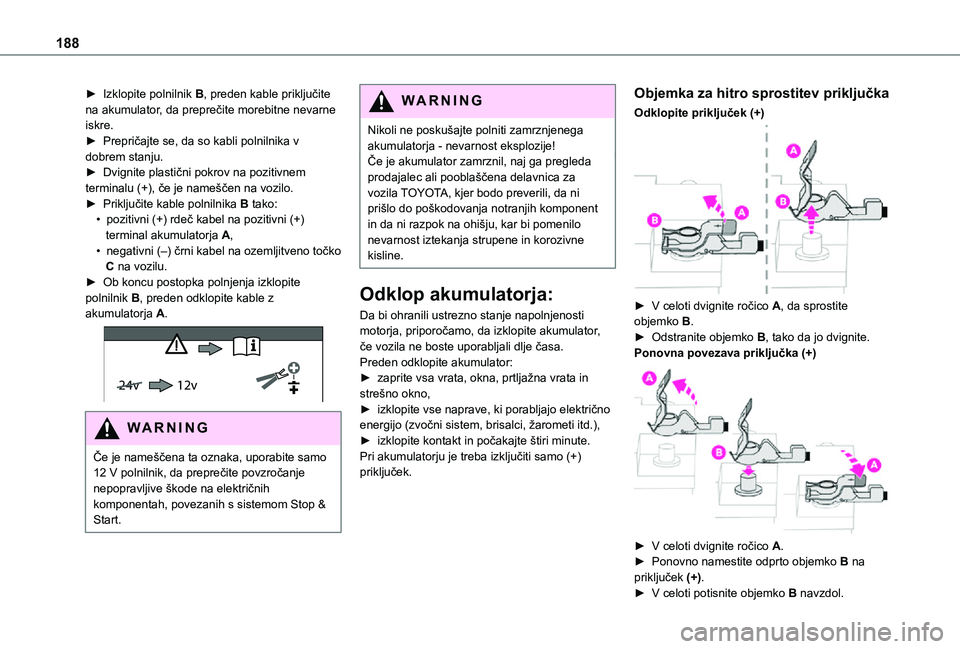

► Izklopite polnilnik B, preden kable priključite na akumulator, da preprečite morebitne nevarne iskre.► Prepričajte se, da so kabli polnilnika v dobrem stanju.► Dvignite plastični pokrov na pozitivnem terminalu (+), če je nameščen na vozilo.► Priključite kable polnilnika B tako:• pozitivni (+) rdeč kabel na pozitivni (+) terminal akumulatorja A,• negativni (–) črni kabel na ozemljitveno točko C na vozilu.► Ob koncu postopka polnjenja izklopite polnilnik B, preden odklopite kable z akumulatorja A.
24v 12v
WARNI NG
Če je nameščena ta oznaka, uporabite samo 12 V polnilnik, da preprečite povzročanje nepopravljive škode na električnih komponentah, povezanih s sistemom Stop & Start.
WARNI NG
Nikoli ne poskušajte polniti zamrznjenega akumulatorja - nevarnost eksplozije!Če je akumulator zamrznil, naj ga pregleda prodajalec ali pooblaščena delavnica za vozila TOYOTA, kjer bodo preverili, da ni prišlo do poškodovanja notranjih komponent in da ni razpok na ohišju, kar bi pomenilo nevarnost iztekanja strupene in korozivne kisline.
Odklop akumulatorja:
Da bi ohranili ustrezno stanje napolnjenosti motorja, priporočamo, da izklopite akumulator, če vozila ne boste uporabljali dlje časa.Preden odklopite akumulator:► zaprite vsa vrata, okna, prtljažna vrata in strešno okno,► izklopite vse naprave, ki porabljajo električno energijo (zvočni sistem, brisalci, žarometi itd.),► izklopite kontakt in počakajte štiri minute.
Pri akumulatorju je treba izključiti samo (+) priključek.
Objemka za hitro sprostitev priključka
Odklopite priključek (+)

► V celoti dvignite ročico A, da sprostite objemko B.► Odstranite objemko B, tako da jo dvignite.Ponovna povezava priključka (+)

► V celoti dvignite ročico A.► Ponovno namestite odprto objemko B na priključek (+).► V celoti potisnite objemko B navzdol.

189
Če pride do okvare
8

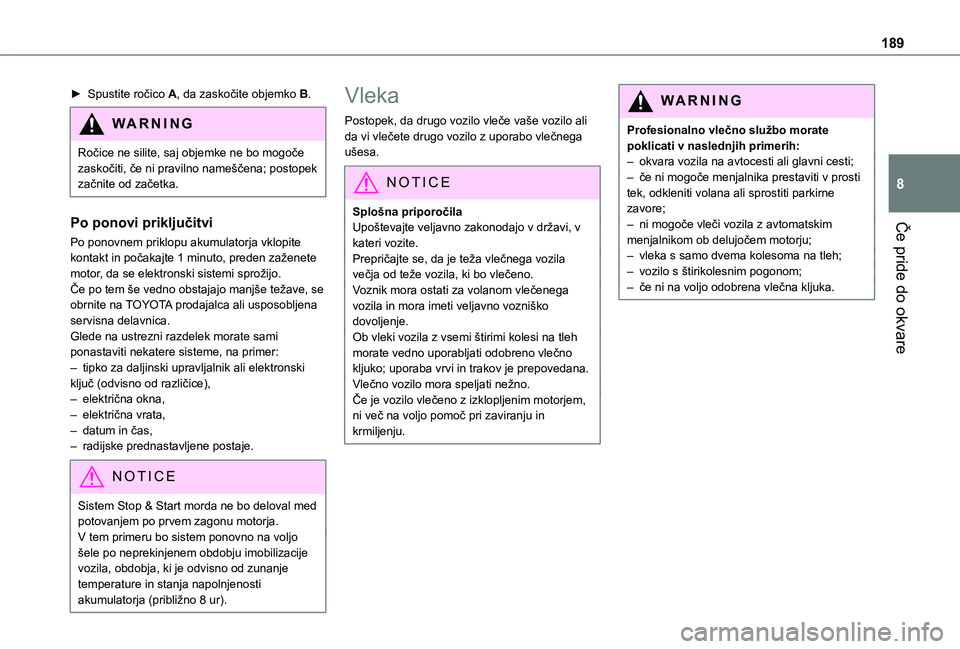

► Spustite ročico A, da zaskočite objemko B.
WARNI NG
Ročice ne silite, saj objemke ne bo mogoče zaskočiti, če ni pravilno nameščena; postopek začnite od začetka.
Po ponovi priključitvi
Po ponovnem priklopu akumulatorja vklopite
kontakt in počakajte 1 minuto, preden zaženete motor, da se elektronski sistemi sprožijo.Če po tem še vedno obstajajo manjše težave, se obrnite na TOYOTA prodajalca ali usposobljena servisna delavnica.Glede na ustrezni razdelek morate sami ponastaviti nekatere sisteme, na primer:– tipko za daljinski upravljalnik ali elektronski ključ (odvisno od različice),– električna okna,– električna vrata,– datum in čas,– radijske prednastavljene postaje.
NOTIC E
Sistem Stop & Start morda ne bo deloval med potovanjem po prvem zagonu motorja.V tem primeru bo sistem ponovno na voljo šele po neprekinjenem obdobju imobilizacije vozila, obdobja, ki je odvisno od zunanje temperature in stanja napolnjenosti akumulatorja (približno 8 ur).
Vleka
Postopek, da drugo vozilo vleče vaše vozilo ali da vi vlečete drugo vozilo z uporabo vlečnega ušesa.
NOTIC E
Splošna priporočilaUpoštevajte veljavno zakonodajo v državi, v kateri vozite.Prepričajte se, da je teža vlečnega vozila večja od teže vozila, ki bo vlečeno.Voznik mora ostati za volanom vlečenega vozila in mora imeti veljavno vozniško dovoljenje.Ob vleki vozila z vsemi štirimi kolesi na tleh morate vedno uporabljati odobreno vlečno kljuko; uporaba vrvi in trakov je prepovedana.Vlečno vozilo mora speljati nežno.Če je vozilo vlečeno z izklopljenim motorjem, ni več na voljo pomoč pri zaviranju in krmiljenju.
WARNI NG
Profesionalno vlečno službo morate poklicati v naslednjih primerih:– okvara vozila na avtocesti ali glavni cesti;– če ni mogoče menjalnika prestaviti v prosti tek, odkleniti volana ali sprostiti parkirne zavore;– ni mogoče vleči vozila z avtomatskim menjalnikom ob delujočem motorju;– vleka s samo dvema kolesoma na tleh;– vozilo s štirikolesnim pogonom;– če ni na voljo odobrena vlečna kljuka.

190

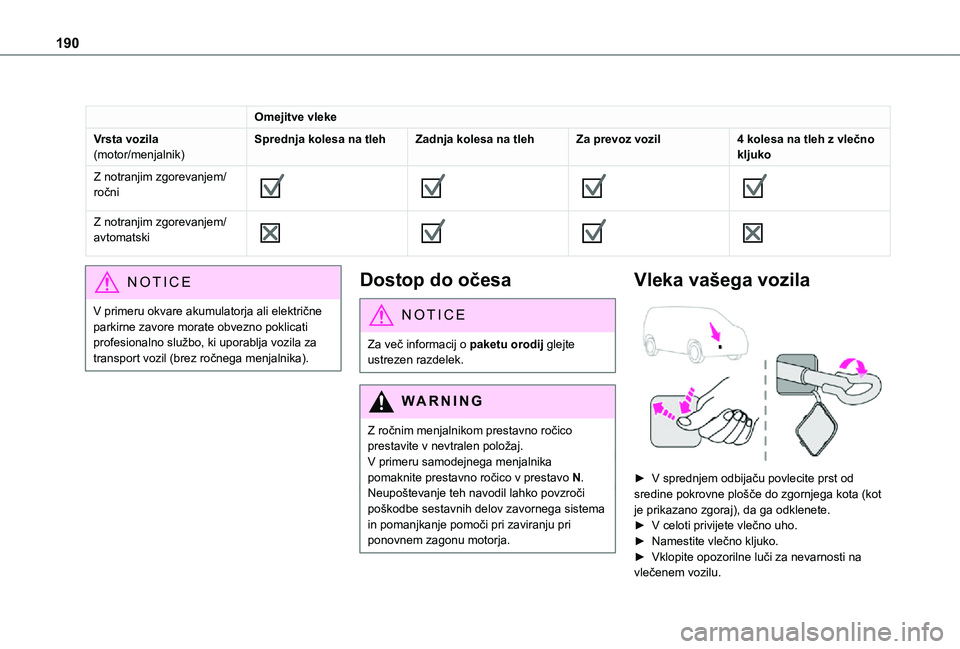

Omejitve vleke
Vrsta vozila(motor/menjalnik)Sprednja kolesa na tlehZadnja kolesa na tlehZa prevoz vozil4 kolesa na tleh z vlečno kljuko
Z notranjim zgorevanjem/ročni








Z notranjim zgorevanjem/avtomatski








NOTIC E
V primeru okvare akumulatorja ali električne parkirne zavore morate obvezno poklicati profesionalno službo, ki uporablja vozila za transport vozil (brez ročnega menjalnika).
Dostop do očesa
NOTIC E
Za več informacij o paketu orodij glejte ustrezen razdelek.
WARNI NG
Z ročnim menjalnikom prestavno ročico
prestavite v nevtralen položaj.V primeru samodejnega menjalnika pomaknite prestavno ročico v prestavo N.Neupoštevanje teh navodil lahko povzroči poškodbe sestavnih delov zavornega sistema in pomanjkanje pomoči pri zaviranju pri ponovnem zagonu motorja.
Vleka vašega vozila

► V sprednjem odbijaču povlecite prst od sredine pokrovne plošče do zgornjega kota (kot je prikazano zgoraj), da ga odklenete.► V celoti privijete vlečno uho.► Namestite vlečno kljuko.► Vklopite opozorilne luči za nevarnosti na vlečenem vozilu.

191
Če pride do okvare
8

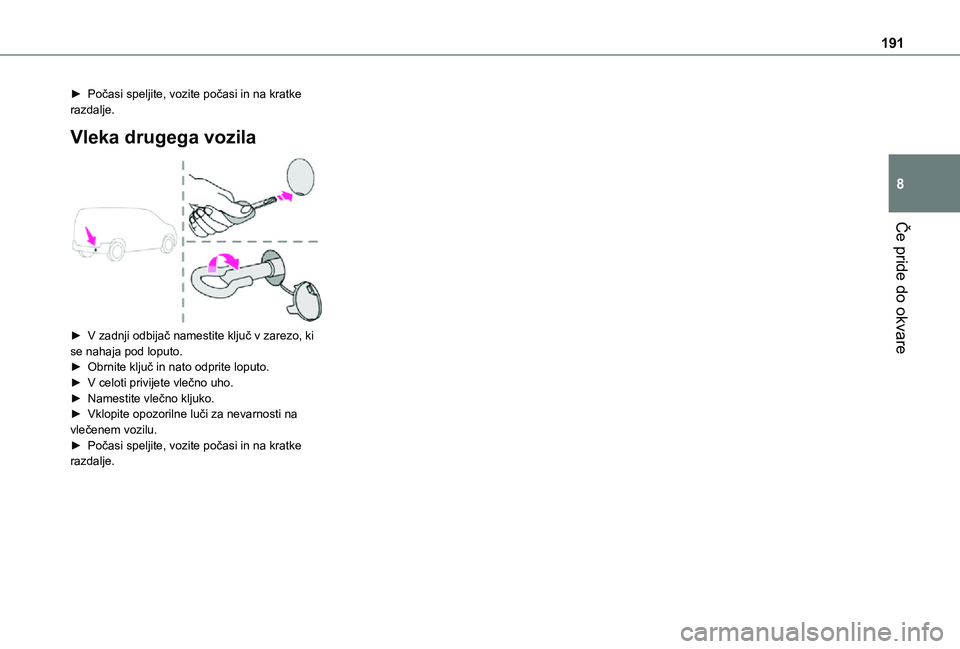

► Počasi speljite, vozite počasi in na kratke razdalje.
Vleka drugega vozila

► V zadnji odbijač namestite ključ v zarezo, ki se nahaja pod loputo.► Obrnite ključ in nato odprite loputo.► V celoti privijete vlečno uho.► Namestite vlečno kljuko.► Vklopite opozorilne luči za nevarnosti na vlečenem vozilu.
► Počasi speljite, vozite počasi in na kratke razdalje.

192
Dimenzije (mm)
Te dimenzije so bile izmerjene na praznem vozilu.Vozilo je na voljo v dveh dolžinah (L1 in L2).Višina se lahko razlikuje, odvisno od premerov koles.

Dolžina vozila
L1L2
ASkupna dolžina4,4034,753
BSkupna višinaBrez strešnih nosilcev1.800 do 1.8071.812 do 1.818
S strešnimi nosilci1.837 do 1.8441.843 do 1.849
CMedosna razdalja2.7852.975
DSprednji previs892
EZadnji previs726886
FŠirina, vklj. z ogledaliZložena1.921
Odprta2.107
GŠirina sprednjega koloteka1,553
HŠirina zadnjega koloteka1,567
