2021 TOYOTA PROACE CITY VERSO Eksploatavimo vadovas (in Lithuanian)

177
Gedimo kelyje atveju
8
Remonto procedūra
WARNI NG
Jei padangoje įstrigo pašalinis objektas (pvz., vinis ar sraigtas), netraukite jų.
► Pastatykite transporto priemonę taip, kad netrukdytumėte eismui, ir įjunkite stovėjimo stabdį.
► Laikykitės valstybės, kurioje esate, kelių eismo taisyklėse pateiktų saugos instrukcijų (avarinis signalas, avarinis trikampis, ryškiaspalvė liemenė ir pan.).► Išjunkite uždegimą.► Nuimkite remontuotinos padangos vožtuvo dangtelį ir pasidėkite švarioje vietoje.

► Prijunkite hermetiko balionėlio žarnelę prie remontuotinos padangos vožtuvo ir gerai priveržkite.► Prijunkite kompresoriaus vamzdelį prie hermetiko balionėlio.
► Patikrinkite, ar kompresoriaus jungiklis yra padėtyje O.► Visiškai išvyniokite po kompresoriumi laikomą maitinimo kabelį.► Prijunkite kompresoriaus maitinimo kištuką prie transporto priemonės 12 V lizdo.
WARNI NG
Kompresoriui maitinti galima naudoti tik
12 V lizdą, įrengtą transporto priemonės priekyje.
► Priklijuokite greičio apribojimo lipduką.
WARNI NG
Greičio apribojimo lipdukas turi būti priklijuotas transporto priemonės salone, netoli vairuotojo, kad šiam primintų apie sumontuotą laikinąjį atsarginį ratą.
NOTIC E
Šioje etiketėje pateikti slėgio padangose rodikliai.


► Įjunkite uždegimą.

► Įjunkite kompresorių, perjungdami jungiklį į padėtį I, ir palaukite, kol slėgis pasieks 2 barus. Hermetikas į padangą įpurškiamas veikiamas slėgio. Procedūros metu neatjunkite vamzdelio nuo vožtuvo (nuotėkio pavojus).
WARNI NG
Jei maždaug per 7 minutes nepasiekiamas 2 barų slėgis, vadinasi, padanga neremontuojama. Kreipkitės pagalbos į TOYOTA įgaliotąjį atstovą arba kvalifikuotą autoservisą.
► Perjunkite jungiklį į padėtį O.► Atjunkite kompresoriaus maitinimo kištuką nuo transporto priemonės 12 V lizdo.► Sumontuokite dangtelį atgal ant vožtuvo.► Atjunkite komplektą.
► Atjunkite hermetiko balionėlį ir padėkite į vietą.

178
WARNI NG
Hermetikas yra kenksmingas nurijus ir dirgina akis.Laikykite šį produktą vaikams nepasiekiamoje vietoje.Skysčio galiojimo terminas pažymėtas ant balionėlio.Panaudoję neišmeskite balionėlio kartu su buitinėmis atliekomis: nugabenkite jį TOYOTA įgaliotajam atstovui arba priduokite į įgaliotąjį atliekų surinkimo punktą.Iš TOYOTA įgaliotojo atstovo arba kvalifikuoto autoserviso nepamirškite įsigyti naujo hermetiko balionėlio.


► Iškart pavažiuokite maždaug 5 kilometrus (3 myl.) mažesniu greičiu (20–60 km/h (12–37 myl./val.)), kad užkimštumėte skylę.► Sustokite ir patikrinkite suremontuotą vietą
bei slėgį padangoje, naudodamiesi komplektu.
WARNI NG
Važiuojant su tokiu būdu suremontuota padanga, negalima viršyti 80 km/h (50 myl./val.) greičio. Nevažiuokite toliau nei 200 km (125 mylias).Kreipkitės į TOYOTA įgaliotąjį atstovą arba kvalifikuotą autoservisą, kad pakeistų padangą.
Slėgio padangose patikra
(koregavimas)
Kompresorių galima naudoti (neįpurškiant hermetiko) siekiant patikrinti ir (prireikus) pakoreguoti slėgį padangose.► Nuimkite padangos vožtuvo dangtelį ir pasidėkite švarioje vietoje.► Išvyniokite po kompresoriumi laikomą vamzdelį.► Prisukite vamzdelį prie vožtuvo ir gerai priveržkite.
► Patikrinkite, ar kompresoriaus jungiklis yra padėtyje O.► Visiškai išvyniokite po kompresoriumi laikomą maitinimo kabelį.► Prijunkite kompresoriaus maitinimo kištuką prie transporto priemonės 12 V lizdo.► Įjunkite uždegimą.
WARNI NG
Kompresoriui maitinti galima naudoti tik 12 V lizdą, įrengtą transporto priemonės priekyje.
NOTIC E
Šioje etiketėje pateikti slėgio padangose
rodikliai.


► Paleiskite kompresorių, perjungdami jungiklį į padėtį I, ir palaukite, kol pripūsite iki transporto priemonės slėgio padangose lipduke nurodyto slėgio. Kaip išleisti slėgį: nuspauskite juodąjį mygtuką, esantį ant kompresoriaus vamzdelio (šalia vožtuvo jungties).
WARNI NG
Jei per 7 minutes nepasiekiamas 2 barų slėgis, vadinasi, padanga pažeista. Kreipkitės pagalbos į TOYOTA įgaliotąjį atstovą arba kvalifikuotą autoservisą.
► Pasiekę tinkamą slėgį, perjunkite jungiklį į padėtį O.► Atjunkite komplektą ir padėkite jį į vietą.

179
Gedimo kelyje atveju
8
WARNI NG
Prireikus pakoreguoti slėgį vienoje ar keliose padangose, būtina iš naujo inicijuoti nepakankamo slėgio padangose aptikimo sistemą.Daugiau informacijos apie nepakankamo slėgio padangose aptikimo sistemą rasite atitinkamame skirsnyje.
Atsarginis ratas
Čia pateikiama pažeisto rato keitimo procedūra naudojant su transporto priemone pateiktus įrankius.
NOTIC E
Daugiau informacijos apie įrankių komplektą rasite atitinkamame skirsnyje.
► Pastatykite transporto priemonę taip, kad
netrukdytumėte eismui, ir įjunkite stovėjimo stabdį.► Laikykitės valstybės, kurioje esate, kelių eismo taisyklėse pateiktų saugos instrukcijų (įjunkite avarinį signalą, padėkite avarinį trikampį, dėvėkite ryškiaspalvę liemenę ir pan.).► Išjunkite uždegimą.
Prieiga prie atsarginio rato
► Atsarginį ratą galima išimti iš galo.

► Jei transporto priemonėje sumontuotas vilkimo kablys, pakelkite transporto priemonę domkratu (jį reikia nustatyti kėlimo taške B), kad būtų pakankamai vietos atsarginiam ratui išimti.
Atsarginio rato išėmimas iš laikiklio
► Atsižvelgiant į versiją, atidarykite bagažinės dangtį arba bagažinės dureles.

► Suraskite laikiklio varžtą, įrengtą ant bagažinės durelių (dangčio) slenksčio.

► Ratų raktu atlaisvinkite varžtą, kad laikiklis atsidurtų pakankamai žemai ir būtų galima atjungti jo kablį.

► Atleiskite laikiklį nuo kablio ir pastatykite atsarginį ratą šalia keičiamojo.
Atsarginio rato grąžinimas į laikiklį

► Atsukite ratą į laikiklį.

180
► Pakaitomis stumdykite rato kairiąją-dešiniąją puses ant laikiklio, kol jis atitols nuo kablio fiksavimo srities.► Užkabinkite laikiklį ant kablio ir tada ratų raktu gerai priveržkite varžtą.
Rato nuėmimas
WARNI NG
Transporto priemonės statymasImobilizuokite transporto priemonę tokioje vietoje, kur ji netrukdytų eismui. Pagrindas turi būti lygus, stabilus ir neslidus.Jei sumontuota mechaninė pavarų dėžė, įjunkite pirmąją pavarą, kad užrakintumėte ratus, įjunkite stovėjimo stabdį (nebent jis suprogramuotas veikti automatiniu režimu) ir išjunkite uždegimą.Jei sumontuota automatinė pavarų dėžė, pasirinkite režimą P, kad užrakintumėte ratus, įjunkite stovėjimo stabdį (nebent jis suprogramuotas veikti automatiniu režimu) ir
išjunkite uždegimą.Prietaisų skydelyje patikrinkite, ar nuolat šviečia stovėjimo stabdžio įspėjamosios lemputės.Keleiviai turi išlipti iš automobilio ir palaukti saugioje vietoje.Jei reikia, pakiškite trinką po įstrižai priešingu ratu keičiamajam.Niekada nelįskite po domkratu pakelta transporto priemone: naudokite ašių stovą.
NOTIC E
Ratas su gaubtuNuimdami ratą, pirmiausia nuimkite jo gaubtą, ratų raktu traukdami iš vožtuvo išpjovos.Montuodami ratą, įrenkite rato gaubtą, sulygiuodami išpjovą su vožtuvu ir išilgai krašto delnu užspausdami gaubtą ant ratlankio.


► Jei ratlankis plieninis, įrankiu 7 nuimkite rato gaubtą.► Jei ratlankis yra lengvojo lydinio, įrankiu 7 nuimkite dangtelius nuo kiekvieno varžto.
► Norėdami atlaisvinti apsauginį varžtą (jei toks prisuktas), sumontuokite jo lizdą 8 ant ratų rakto 5.
► Ratų raktu 5atlaisvinkite (nenuimdami) kitus ratų varžtus.
NOTIC E
Ratas su gaubtuNuimdami ratą, pirmiausia nuimkite jo gaubtą, ratų raktu traukdami iš vožtuvo išpjovos.


► Pastatykite domkrato koją ant žemės ir užtikrinkite, kad jis stovėtų tiesiai po transporto priemonės dugne įrengtu kėlimo tašku A arba B (arčiausiu keičiamam ratui).

181
Gedimo kelyje atveju
8

► Sukite domkratą 6, kol jo galvutė susilies su kėlimo tašku A arba B (kurį naudojate). Transporto priemonės sąlyčio paviršius A arba B turi būti tinkamai sujungtas su domkrato galvutės centrine dalimi.► Kelkite transporto priemonę, kol susidarys pakankamas tarpas tarp rato ir žemės atsarginiam (sveikam) ratui sumontuoti.
WARNI NG
Pavojus susižaloti!Užtikrinkite, kad domkratas būtų stabilus. Jei pagrindas bus slidus arba nestabilus, domkratas gali nuslysti arba atsijungti nuo transporto priemonės.Užtikrinkite, kad domkratas būtų nustatytas tiesiai po vienu iš kėlimo taškų A arba B po transporto priemone ir šios sąlyčio paviršius būtų tiksliai sucentruotas domkrato galvutėje. Priešingu atveju kils pavojus apgadinti transporto priemonę ir (arba) atsijungti domkratui.


► Atsukite varžtus ir pasidėkite juos į švarią vietą.► Nuimkite ratą.
Rato montavimas

► Sumontuokite ratą ant stebulės.► Kiek galite, prisukite varžtus ranka.► Ratų raktu 5 su sumontuotu apsauginiu lizdu 8 nestipriai prisukite apsauginį varžtą.
► Kitus varžtus nestipriai prisukite tik ratų raktu 5.► Visiškai nuleiskite transporto priemonę.► Nuleiskite ir išimkite domkratą 6.

► Ratų raktu 5 su sumontuotu apsauginiu lizdu 8 priveržkite apsauginį varžtą (jei toks yra).► Priveržkite kitus varžtus tik ratų raktu 5.► Pasidėkite įrankius į vietą.

182
NOTIC E
Rato plieniniu ratlankiu arba laikinojo atsarginio rato montavimasJei ant transporto priemonės sumontuoti lengvojo lydinio ratai, poveržlės neliečia plieninio arba laikinojo atsarginio rato. Ratas fiksuojamas kūginiu kiekvieno varžto sąlyčiu.
WARNI NG
Pakeitus ratąSumontuokite pradurtą ratą ant laikiklio.Kaip įmanoma greičiau nuvykite pas TOYOTA įgaliotąjį atstovą arba paprašykite, kad padėtų kvalifikuotos remonto dirbtuvės.Paprašykite, kad pradurta padanga būtų patikrinta. Po patikros technikas patars, ar padangą galima suremontuoti, ar reikia pakeisti.
NOTIC E
Turi būti išjungtos tam tikros pagalbinės vairavimo funkcijos, pvz., Aktyvusis saugos stabdys.
NOTIC E
Jei transporto priemonėje įdiegta nepakankamo slėgio padangose aptikimo sistema, patikrinkite slėgį padangose ir inicijuokite sistemą iš naujo.Daugiau informacijos apie nepakankamo slėgio padangose aptikimo sistemą rasite atitinkamame skirsnyje.
NOTIC E
Ratas su gaubtuMontuodami ratą, įrenkite rato gaubtą, sulygiuodami išpjovą su vožtuvu ir išilgai krašto delnu užspausdami gaubtą ant ratlankio.


NOTIC E
Šioje etiketėje pateikti slėgio padangose rodikliai.
Lemputės keitimas
NOTIC E
Kai kuriomis oro sąlygomis (pvz., kai žema temperatūra arba yra drėgna), gali aprasoti vidinis priekinių ir galinių žibintų stiklo paviršius. Tai normalu: drėgmė paprastai išgaruoja per kelias minutes nuo žibintų įjungimo.
WARNI NG
Priekiniuose žibintuose įrengti polikarbonatiniai lęšiai su apsaugine danga:► nevalykite jų sausa arba braižančia šluoste, taip pat nenaudokite valiklių ar tirpiklių;► naudokite minkštą kempinę ir muiliną vandenį arba neutralaus pH produktą;► naudojant slėginę plovimo įrangą įsisenėjusioms dėmėms pašalinti, negalima
per ilgai laikyti nukreipus purkštuvo tiesiai į žibintus ar jų kraštus, nes kitaip galima apgadinti jų apsauginę dangą ir sandarikliu.

183
Gedimo kelyje atveju
8
WARNI NG
Lemputes galima keisti tik išjungus uždegimą ir žibintus bei palaukus kelias minutes, kad nenusidegintumėte!Nelieskite lemputės plikais pirštais: naudokite pluošto nepaliekančią šluostę.Labai svarbu naudoti tik „Anti-UV“ tipo lemputes, kad neapgadintumėte priekinio žibinto.Perdegusias lemputes būtina keisti naujomis to paties tipo ir specifikacijos lemputėmis.
WARNI NG
Variklio gaubto atidarymas / prieiga prie lempučiųKai variklis karštas, būkite atidūs, kad nenudegtumėte!Būkite atsargūs su objektais ar drabužiais, kuriuos gali įtraukti aušinimo ventiliatoriaus mentės, nes kyla pavojus pasismaugti!
NOTIC E
Halogeninės lemputės (Hx)Siekdami užtikrinti gerą apšvietimą, patikrinkite, ar lemputė tinkamai įstatyta į jos korpusą.
WARNI NG
Pakeitus lemputęNorėdami sumontuoti atgal, atlikite montavimo veiksmus atvirkštine tvarka.Labai atsargiai uždarykite apsauginį dangtelį, kad gerai užsandarintumėte žibintus.
Šviesos diodų priekiniai ir
kiti žibintai
Atsižvelgiant į versiją, susiję tokie priekinių ir kitų žibintų tipai:– dieniniai žibintai / šoniniai žibintai.
WARNI NG
Prireikus pakeisti šio tipo lemputę, reikia susisiekti su TOYOTA įgaliotuoju atstovu arba kvalifikuotu autoservisu.
Lempučių tipai
Transporto priemonėje įrengta įvairių tipų lempučių. Kaip jas išimti:

A tipasStiklinė lemputė: traukite švelniai, kadangi ji įrengiama prispaudžiant.
B tipasKištukinė lemputė: įspauskite lemputę ir pasukite prieš laikrodžio rodyklę.
C tipasHalogeninė lemputė: atleiskite fiksavimo spyruoklę nuo jos korpuso.
D tipasHalogeninė lemputė: pasukite lemputę prieš laikrodžio rodyklę.
N OTIC E
Atlikę kiekvieną veiksmą, patikrinkite, ar veikia apšvietimas.

184

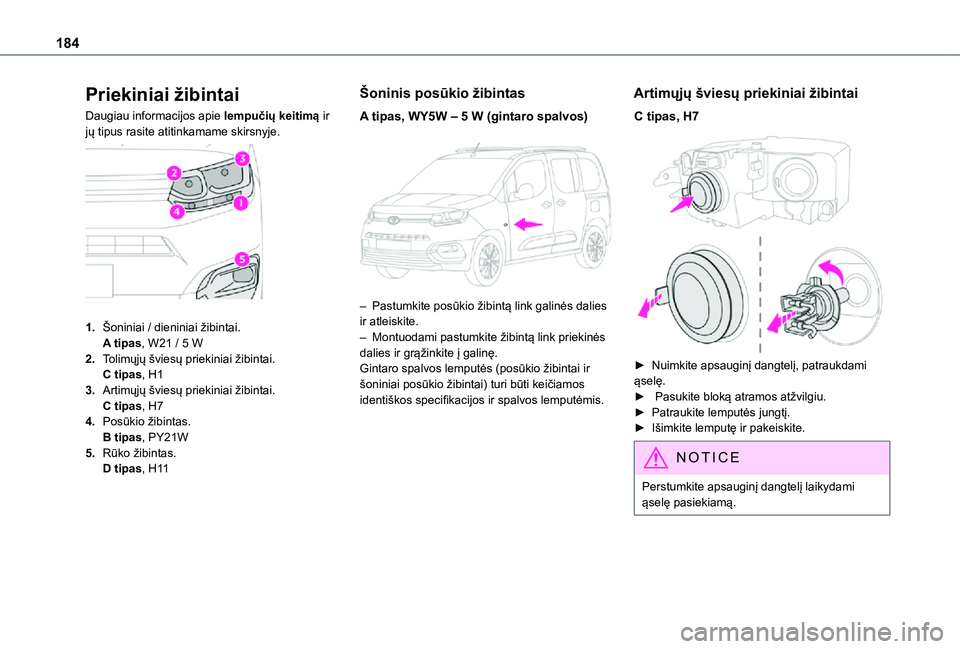

Priekiniai žibintai
Daugiau informacijos apie lempučių keitimą ir jų tipus rasite atitinkamame skirsnyje.

1.Šoniniai / dieniniai žibintai.A tipas, W21 / 5 W
2.Tolimųjų šviesų priekiniai žibintai.C tipas, H1
3.Artimųjų šviesų priekiniai žibintai.C tipas, H7
4.Posūkio žibintas.B tipas, PY21W
5.Rūko žibintas.D tipas, H11
Šoninis posūkio žibintas
A tipas, WY5W – 5 W (gintaro spalvos)

– Pastumkite posūkio žibintą link galinės dalies ir atleiskite.– Montuodami pastumkite žibintą link priekinės dalies ir grąžinkite į galinę.Gintaro spalvos lemputės (posūkio žibintai ir šoniniai posūkio žibintai) turi būti keičiamos identiškos specifikacijos ir spalvos lemputėmis.
Artimųjų šviesų priekiniai žibintai
C tipas, H7

► Nuimkite apsauginį dangtelį, patraukdami ąselę. ► Pasukite bloką atramos atžvilgiu.► Patraukite lemputės jungtį.► Išimkite lemputę ir pakeiskite.
NOTIC E
Perstumkite apsauginį dangtelį laikydami ąselę pasiekiamą.
