161
Praktische informatie
7
Weergave van de meting op het instrumentenpaneel


Als het gewicht van de auto met lading het maximaal toegestane gewicht overschrijdt, gaat dit controlelampje branden.
Storing
Weergave van een storing van het systeem in de laadruimte
Nadat de meting via de toetsen in de laadruimte is geactiveerd, knipperen de leds in de 3 toetsen gelijktijdig gedurende ongeveer 3 seconden en gaan daarna uit.Neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats.
Informatie op het instrumentenpaneel



Deze waarschuwingslampjes gaan branden in combinatie met een melding.Neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats.
Spaarmodus
Systeem dat de gebruiksduur van bepaalde functies beheert om ervoor te zorgen dat de accu voldoende geladen blijft.Nadat de motor is uitgezet, kunt u een aantal functies, zoals het audio- en telematicasysteem, de ruitenwissers, het dimlicht en de instapverlichting nog in totaal ongeveer 40 minuten gebruiken.
Inschakelen van de modus
Op het scherm van het instrumentenpaneel wordt een melding weergegeven die aangeeft dat de spaarmodus is ingeschakeld. De actieve functies worden stand-by gezet.
NOTIC E
Als u op dat moment een telefoongesprek aan het voeren bent, kan het gesprek nog gedurende ongeveer 10 minuten worden voortgezet via het handsfree-systeem van het audiosysteem van uw auto.
De modus afsluiten
Deze functies worden de volgende keer dat de auto wordt gebruikt automatisch weer ingeschakeld.Om deze functies meteen weer in te schakelen, volstaat het om de motor te starten en:– minder dan 10 minuten te laten draaien om de functies gedurende ongeveer 5 minuten te kunnen gebruiken;– meer dan 10 minuten te laten draaien om de functies gedurende ongeveer 30 minuten te kunnen gebruiken.Laat de motor gedurende de aangegeven tijd draaien om ervoor te zorgen dat de accu voldoende geladen blijft.Start de motor niet herhaaldelijk en continu om de accu op te laden.
WARNI NG
Een lege accu zorgt ervoor dat de motor niet gestart kan worden.Zie het desbetreffende hoofdstuk voor meer informatie over de 12V-accu.
Lastreductiemodus
Systeem dat het gebruik van bepaalde functies beheert overeenkomstig de resterende lading in de accu.Tijdens het rijden schakelt de lastreductiefunctie bepaalde functies uit, zoals de airconditioning en de achterruitverwarming.

162
De uitgeschakelde functies worden automatisch weer ingeschakeld zodra de omstandigheden dit toelaten.
Dakdragers/imperiaal
WARNI NG
AanbevelingenVerdeel de lading gelijkmatig om te voorkomen dat een van de zijden wordt overbelast.Plaats de zwaarste lading zo dicht mogelijk bij het dak.Zet de lading goed vast.Rijd voorzichtig: de auto is gevoeliger voor de effecten van zijwind en de stabiliteit van de auto kan negatief worden beïnvloed.Controleer regelmatig de stevigheid en bevestiging van de dakdragers en het imperiaal, op zijn minst voorafgaand aan elke rit.
WARNI NG
Bij belading van het dak (niet hoger dan 40 cm) mogen de volgende gewichten niet worden overschreden:– Allesdragers op dakrails: 80 kg.– Twee op het dak geschroefde allesdragers: 100 kg.– Drie op het dak geschroefde allesdragers: 150 kg.
– Een aluminium imperiaal: 120 kg.
– Een stalen imperiaal: 115 kg.Pas bij een belading hoger dan 40 cm de rijsnelheid aan de rijomstandigheden aan om schade aan de dakdragers of de imperiaal en de bevestigingspunten op het dak te voorkomen.Raadpleeg de wetgeving van uw land met betrekking tot het vervoeren van voorwerpen die langer zijn dan de auto.


WARNI NG
Uit veiligheidsoverwegingen en om schade aan het dak van uw auto te voorkomen, is het van essentieel belang om dakdragers en een imperiaal te gebruiken die zijn goedgekeurd voor uw auto.Houd u aan de montagevoorschriften en gebruiksvoorwaarden die zijn vermeld in de handleiding van de dakdragers en het imperiaal.


Gebruik bij het monteren van dakdragers of een imperiaal de hiervoor bestemde bevestigingspunten:► Verwijder de afdekkapjes van de bevestigingspunten van de auto.► Breng de bevestigingspunten van de dakdragers aan en vergrendel ze één voor één op het dak.► Controleer of de dakdragers of de imperiaal goed zijn bevestigd (door eraan te schudden).De dakdragers kunnen worden aangepast aan alle bevestigingspunten op het dak.
Motorkap
WARNI NG
Stop & StartZet omwille van uw veiligheid het contact altijd uit alvorens werkzaamheden onder de motorkap uit te voeren om letsel als gevolg van het automatisch inschakelen van de START-stand
te voorkomen.

163
Praktische informatie
7
NOTIC E
Door de plaats van de hendel kan de motorkap niet worden geopend zolang het linker voorportier is gesloten.
WARNI NG
Wees bij warme motor voorzichtig met het
bedienen van de veiligheidshaak en de motorkapsteun (kans op brandwonden). Gebruik de beschermde zone.Zorg ervoor dat u bij geopende motorkap niet tegen de hendel aan stoot.Open de motorkap niet als het hard waait.
WARNI NG
Koelen van de motor wanneer de auto stilstaatDe koelventilator wordt mogelijk ingeschakeld nadat de motor is uitgezet.Wees voorzichtig met voorwerpen of kleding die tussen de bladen van de koelventilator kunnen komen.
Openen
► Open het linker voorportier.

► Trek de ontgrendelingshendel aan de onderzijde van de portiersponning naar u toe.► Breng de veiligheidshaak omhoog en til de motorkap op.

► Neem de motorkapsteun uit de houder en bevestig hem in de uitsparing om de motorkap geopend te houden.
Sluiten
► Haal de motorkapsteun uit de uitsparing.► Bevestig de motorkapsteun in de houder.► Laat de motorkap zakken en laat deze aan het einde van de slag in het slot vallen.► Trek aan de motorkap om te controleren of deze goed is vergrendeld.
WARNI NG
In verband met de aanwezigheid van elektrische componenten in de motorruimte verdient het aanbeveling om blootstelling aan water (regen, wassen, enz.) te beperken.
Motorruimte
De weergegeven motor dient slechts ter illustratie.De locaties van de volgende onderdelen kunnen variëren:– Luchtfilter.– Oliepeilstok.
– Motorolievuldop.
Benzinemotor

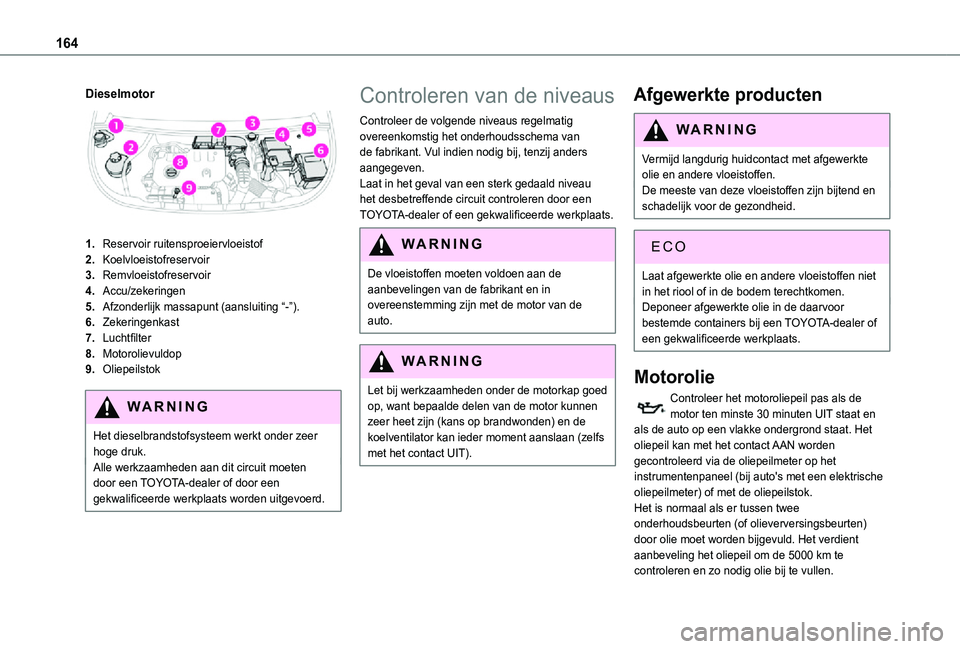

164
Dieselmotor

1.Reservoir ruitensproeiervloeistof
2.Koelvloeistofreservoir
3.Remvloeistofreservoir
4.Accu/zekeringen
5.Afzonderlijk massapunt (aansluiting “-”).
6.Zekeringenkast
7.Luchtfilter
8.Motorolievuldop
9.Oliepeilstok
WARNI NG
Het dieselbrandstofsysteem werkt onder zeer hoge druk.Alle werkzaamheden aan dit circuit moeten door een TOYOTA-dealer of door een gekwalificeerde werkplaats worden uitgevoerd.
Controleren van de niveaus
Controleer de volgende niveaus regelmatig overeenkomstig het onderhoudsschema van de fabrikant. Vul indien nodig bij, tenzij anders aangegeven.Laat in het geval van een sterk gedaald niveau het desbetreffende circuit controleren door een TOYOTA-dealer of een gekwalificeerde werkplaats.
WARNI NG
De vloeistoffen moeten voldoen aan de aanbevelingen van de fabrikant en in overeenstemming zijn met de motor van de auto.
WARNI NG
Let bij werkzaamheden onder de motorkap goed op, want bepaalde delen van de motor kunnen zeer heet zijn (kans op brandwonden) en de koelventilator kan ieder moment aanslaan (zelfs met het contact UIT).
Afgewerkte producten
WARNI NG
Vermijd langdurig huidcontact met afgewerkte olie en andere vloeistoffen.De meeste van deze vloeistoffen zijn bijtend en schadelijk voor de gezondheid.
ECO
Laat afgewerkte olie en andere vloeistoffen niet in het riool of in de bodem terechtkomen.Deponeer afgewerkte olie in de daarvoor bestemde containers bij een TOYOTA-dealer of een gekwalificeerde werkplaats.
Motorolie
Controleer het motoroliepeil pas als de motor ten minste 30 minuten UIT staat en als de auto op een vlakke ondergrond staat. Het oliepeil kan met het contact AAN worden gecontroleerd via de oliepeilmeter op het instrumentenpaneel (bij auto's met een elektrische oliepeilmeter) of met de oliepeilstok.Het is normaal als er tussen twee onderhoudsbeurten (of olieverversingsbeurten) door olie moet worden bijgevuld. Het verdient
aanbeveling het oliepeil om de 5000 km te controleren en zo nodig olie bij te vullen.

165
Praktische informatie
7
WARNI NG
Gebruik om een verminderde betrouwbaarheid van de motor en de emissieregeling te voorkomen, nooit additieven in de motorolie.
Controle met de peilstok
De plaats van de oliepeilstok is aangegeven in de desbetreffende afbeelding van de motorruimte.► Trek de oliepeilstok aan het gekleurde uiteinde helemaal naar buiten.► Veeg de peilstok af met een schone, pluisvrije doek.

► Steek de oliepeilstok weer volledig in de schacht en trek hem er weer uit om het oliepeil te controleren: het oliepeil is correct als het tussen de merktekens A (max) en B (min) ligt.Start de motor niet als het peil:– boven merkteken A ligt: neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats.– onder merkteken B ligt: vul onmiddellijk motorolie bij.
WARNI NG
OliesoortControleer alvorens olie bij te vullen of de motorolie te verversen, of de olie geschikt is voor de motor en voldoet aan de aanbevelingen in het bij de auto geleverde (of bij uw TOYOTA-dealer en gekwalificeerde werkplaats beschikbare) onderhoudsschema.Gebruik van niet-aanbevolen olie kan ertoe leiden dat de contractuele garantie in geval van een motorstoring komt te vervallen.
Motorolie bijvullen
De plaats van de olievuldop is aangegeven in de desbetreffende afbeelding van de motorruimte.► Giet de olie langzaam in de opening om morsen op motoronderdelen te voorkomen (dit kan brand veroorzaken).► Wacht enkele minuten en controleer vervolgens nogmaals het oliepeil met de peilstok.► Vul indien nodig meer olie bij.
► Draai nadat u het oliepeil nogmaals hebt gecontroleerd de dop zorgvuldig op de vulopening en steek de peilstok weer in de schacht.
NOTIC E
Na het bijvullen zal de oliepeilmeter op het dashboard bij het aanzetten van het contact na 30 minuten de juiste waarde aangeven.
Remvloeistof
Het niveau van deze vloeistof dient zich zo dicht mogelijk bij het merkteken “MAX” te bevinden. Is dat niet het geval, controleer dan de slijtage van de remblokken.Zie het onderhoudsschema van de fabrikant om vast te stellen hoe vaak de remvloeistof moet worden ververst.
WARNI NG
Reinig de dop voordat deze na het bijvullen wordt teruggeplaatst. Gebruik uitsluitend DOT4-remvloeistof uit een afgesloten houder.
Koelvloeistof
Controleer regelmatig het koelvloeistofniveau.Het is normaal dat tussen twee onderhoudsbeurten door koelvloeistof moet worden bijgevuld.De motor moet koud zijn als u het niveau controleert en koelvloeistof bijvult.De motor kan door een te laag koelvloeistofniveau zwaar beschadigd raken.Het niveau van deze vloeistof dient zich zo dicht mogelijk bij het merkteken “MAX” te bevinden, maar mag beslist niet hoger zijn.Als het niveau zich dicht bij of onder het merkteken “MIN” bevindt, moet u koelvloeistof bijvullen.Als de motor warm is, wordt de temperatuur van de koelvloeistof geregeld door de koelventilator.

166
Bovendien staat het koelsysteem onder druk. Wacht na het uitzetten van de motor daarom ten minste één uur alvorens werkzaamheden uit te voeren.Om het risico op brandwonden te voorkomen als u in geval van nood moet bijvullen: wikkel een doek om de dop en schroef de dop twee slagen los om de druk te laten dalen.Verwijder de dop zodra de druk is gedaald en vul bij tot het vereiste niveau.
Ruitensproeiervloeistof
Vul het reservoir bij wanneer dit nodig is.
Inhoud reservoir:– 5,3 liter bij uitvoeringen voor landen met zeer lage temperaturen.– 2,2 liter bij andere uitvoeringen.
Type vloeistof
Maak voor de ruitensproeiers uitsluitend gebruik van kant-en-klare ruitensproeiervloeistof.'s Winters (bij temperaturen beneden het
vriespunt) moet voor de omstandigheden geschikte ruitensproeiervloeistof met antivries worden gebruikt om de onderdelen van het systeem (pomp, reservoir, leidingen, sproeiers, enz.) te beschermen.
WARNI NG
Vul het reservoir nooit bij met kraanwater (kans op bevriezing, kalkafzetting, enz.).
Dieselbrandstofadditief
(dieselmotor met roetfilter)
of Het minimumniveau van het additief wordt aangegeven door het permanent branden van dit waarschuwingslampje in combinatie met een geluidssignaal en een melding met betrekking tot een te laag additiefniveau voor het roetfilter.
Bijvullen
Laat het additief zo spoedig mogelijk bijvullen door een TOYOTA-dealer of een gekwalificeerde werkplaats.
AdBlue (dieselmotoren)
Wanneer het reserveniveau is bereikt, wordt een waarschuwing geactiveerd.Zie het desbetreffende hoofdstuk voor meer informatie over de AdBlue-actieradiusindicatoren.Om te voorkomen dat de auto conform de voorschriften niet meer kan worden gestart, moet u het AdBlue-reservoir bijvullen.
Zie het desbetreffende hoofdstuk voor meer informatie over het bijvullen van AdBlue.
Controles
Controleer, tenzij anders aangegeven, deze onderdelen overeenkomstig het onderhoudsschema van de fabrikant en uw motor.Of laat ze nakijken door een TOYOTA-dealer of een gekwalificeerde werkplaats.
WARNI NG
Gebruik uitsluitend producten die worden aanbevolen door TOYOTA of producten van een vergelijkbare kwaliteit en met vergelijkbare specificaties.Om de werking van belangrijke onderdelen als die van het remsysteem te optimaliseren, heeft TOYOTA een selectie van zeer specifieke producten in haar aanbod.
12V-accu
De accu is onderhoudsvrij.Niettemin is het raadzaam om regelmatig te controleren of de accupoolklemmen goed vastzitten (bij uitvoeringen zonder snelsluiting voor de accupoolklemmen) en of de aansluitingen schoon zijn.
NOTIC E
Raadpleeg voordat u werkzaamheden uitvoert aan de 12V-accu het desbetreffende hoofdstuk voor meer informatie over de te nemen voorzorgsmaatregelen.

167
Praktische informatie
7
WARNI NG
Uitvoeringen met het Stop & Start-systeem zijn voorzien van een speciale 12V-loodzuuraccu.Deze accu mag uitsluitend worden vervangen door een TOYOTA-dealer of door een gekwalificeerde werkplaats.
Interieurfilter
Als de omgeving en het gebruik (bijv. veel stof, veel stadsverkeer) daartoe aanleiding geven, moet het filter twee keer zo vaak worden vervangen.
NOTIC E
Een verstopt interieurfilter kan de prestaties van de airconditioning negatief beïnvloeden en onaangename geuren veroorzaken.
Luchtfilter
Als de omgeving en het gebruik (bijv. veel stof, veel stadsverkeer) daartoe aanleiding geven, moet het filter twee keer zo vaak worden vervangen.
Oliefilter
Laat bij het olie verversen tevens het oliefilter vervangen.
Handgeschakelde transmissie
De transmissie is onderhoudsvrij (olie verversen niet noodzakelijk).
Automatische transmissie
De transmissie is onderhoudsvrij (olie verversen niet noodzakelijk).
Remblokken
De slijtage van de remblokken is sterk afhankelijk van de rijstijl, vooral in stadsverkeer en bij veel korte ritten. Hierdoor kan het noodzakelijk blijken om de remblokken vaker, tussen twee onderhoudscontroles door, te laten nakijken.Als het remsysteem vrij is van lekkages, duidt een te laag remvloeistofniveau erop dat de remblokken versleten zijn.
NOTIC E
Na het wassen van de auto kan zich een laagje
vocht, of onder winterse omstandigheden ijs, vormen op de remschijven en remblokken: de remwerking neemt mogelijk af. Rem een paar keer lichtjes om de remmen vocht- en ijsvrij te maken.
Slijtage van remschijven
Neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats voor
meer informatie over het controleren van de slijtage van de remschijven.
Handmatig bediende
parkeerrem
Als de parkeerrem een te grote slag heeft of als het systeem minder goed werkt, moet de parkeerrem, zelfs tussen twee onderhoudsbeurten door, worden afgesteld.Laat het systeem controleren door een TOYOTA-dealer of een gekwalificeerde werkplaats.
Elektrisch bedienbare
parkeerrem
Dit systeem heeft geen routineonderhoud nodig. Aarzel echter niet om in geval van problemen het systeem te laten nakijken door een TOYOTA-dealer of een gekwalificeerde werkplaats.
NOTIC E
Zie het desbetreffende hoofdstuk voor meer informatie over de elektrisch bedienbare parkeerrem.
Roetfilter (diesel)
Als het roetfilter verzadigd begint te raken, gaat dit waarschuwingslampje tijdelijk branden in combinatie met een waarschuwingsmelding over het risico van verstopping van het filter.

168
Regenereer zodra de omstandigheden het toelaten het roetfilter door met een snelheid van ten minste 60 km/h te rijden tot het lampje dooft.
NOTIC E
Als het waarschuwingslampje blijft branden, heeft het dieseladditief zijn minimumniveau bereikt.Zie het desbetreffende hoofdstuk voor meer
informatie over het controleren van de niveaus.
NOTIC E
Als langdurig met zeer lage snelheid wordt gereden of de motor langdurig stationair draait, kan in uitzonderlijke gevallen bij gasgeven waterdamp uit de uitlaat komen. Dit heeft geen invloed op de prestaties en heeft geen gevolgen voor het milieu.
NOTIC E
Nieuwe autoDe eerste paar keer dat het roetfilter geregenereerd wordt, kunt u een brandlucht ruiken. Dit is volkomen normaal.
Velgen en banden
De bandenspanning van alle wielen, inclusief het reservewiel, moet worden gecontroleerd bij “koude” banden.De op het bandenspanningslabel aangegeven bandenspanningen gelden voor “koude” banden. Als u langer dan 10 minuten of meer dan 10 km hebt gereden met een snelheid van meer dan 50 km/h, moet u de bandenspanning 0,3 bar (30 kPa) verhogen ten opzichte van de op het label aangegeven waarden.
WARNI NG
Het rijden met een te lage bandenspanning verhoogt het brandstofverbruik. Een onjuiste bandenspanning veroorzaakt voortijdige slijtage van de banden en heeft een negatieve invloed op het weggedrag van de auto - kans op een ongeval!
Het rijden met versleten of beschadigde banden vermindert de remwerking en heeft een negatieve invloed op het weggedrag van de auto. Het verdient aanbeveling om een regelmatige inspectie van de staat van de banden (loopvlak en wangen) en velgen uit te voeren en om te controleren of de ventielen zijn voorzien van een ventieldopje.Als het loopvlak van de banden tot aan de slijtage-indicatoren is afgesleten, is de diepte van de groeven in het profiel kleiner dan 1,6 mm. De banden moeten dan worden vervangen.
Het gebruik van andere dan de voorgeschreven velg- en bandenmaten kan effect hebben op de levensduur van de banden, de bewegingsvrijheid van de wielen, de bodemvrijheid en de snelheidsmeteraanduiding, en kan tevens een negatieve invloed hebben op het weggedrag van de auto.De montage van verschillende banden op de voor- en op de achteras kan leiden tot onjuist ingrijpen van het ESP.
AdBlue® (dieselmotoren)
Om het milieu zo min mogelijk te belasten en om aan de Euro 6-norm te voldoen, heeft TOYOTA ervoor gekozen zijn auto's met dieselmotor te voorzien van een systeem waarbij SCR (Selective Catalytic Reduction) wordt gecombineerd met een roetfilter (DPF) voor de nabehandeling van de uitlaatgassen zonder dat de prestaties verminderen of het brandstofverbruik toeneemt.
SCR-systeem SCR
Met behulp van een vloeistof die AdBlue® wordt genoemd en ureum bevat, kan een katalysator tot 85% van de stikstofoxide (NOx) omzetten in stikstof en water (stoffen die niet schadelijk zijn voor de gezondheid en het milieu).De AdBlue® bevindt zich in een speciaal reservoir van ongeveer 17 liter. Hiermee is een actieradius van ongeveer 6000 km mogelijk (zeer afhankelijk van uw rijstijl en het type
auto). Wanneer u met de resterende hoeveelheid
