4474-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)
WARNUNG

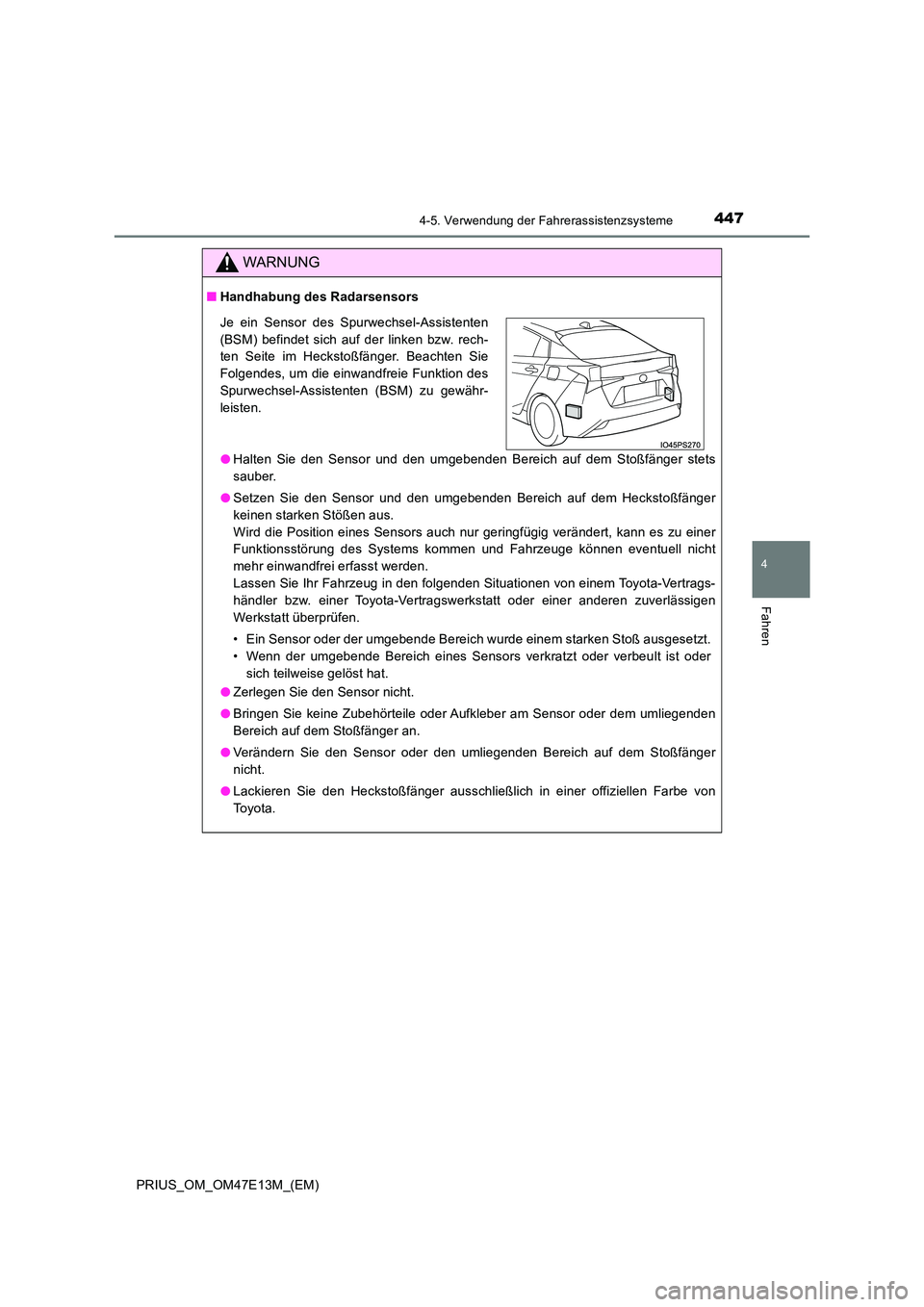

■Handhabung des Radarsensors
● Halten Sie den Sensor und den umgebenden Bereich auf dem Stoßfänger stets
sauber.
● Setzen Sie den Sensor und den umgebenden Bereich auf dem Heckstoßfänger
keinen starken Stößen aus.
Wird die Position eines Sensors auch nur geringfügig verändert, kann es zu einer
Funktionsstörung des Systems kommen und Fahrzeuge können eventu ell nicht
mehr einwandfrei erfasst werden.
Lassen Sie Ihr Fahrzeug in den folgenden Situationen von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
• Ein Sensor oder der umgebende Bereich wurde einem starken Stoß ausgesetzt.
• Wenn der umgebende Bereich eines Sensors verkratzt oder verbeu lt ist oder
sich teilweise gelöst hat.
● Zerlegen Sie den Sensor nicht.
● Bringen Sie keine Zubehörteile oder Aufkleber am Sensor oder dem umliegenden
Bereich auf dem Stoßfänger an.
● Verändern Sie den Sensor oder den umliegenden Bereich auf dem Stoßfänger
nicht.
● Lackieren Sie den Heckstoßfänger ausschließlich in einer offiziellen Farbe von
To y o t a .
Je ein Sensor des Spurwechsel-Assistenten
(BSM) befindet sich auf der linken bzw. rech-
ten Seite im Heckstoßfänger. Beachten Sie
Folgendes, um die einwandfreie Funktion des
Spurwechsel-Assistenten (BSM) zu gewähr-
leisten.

4484-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)

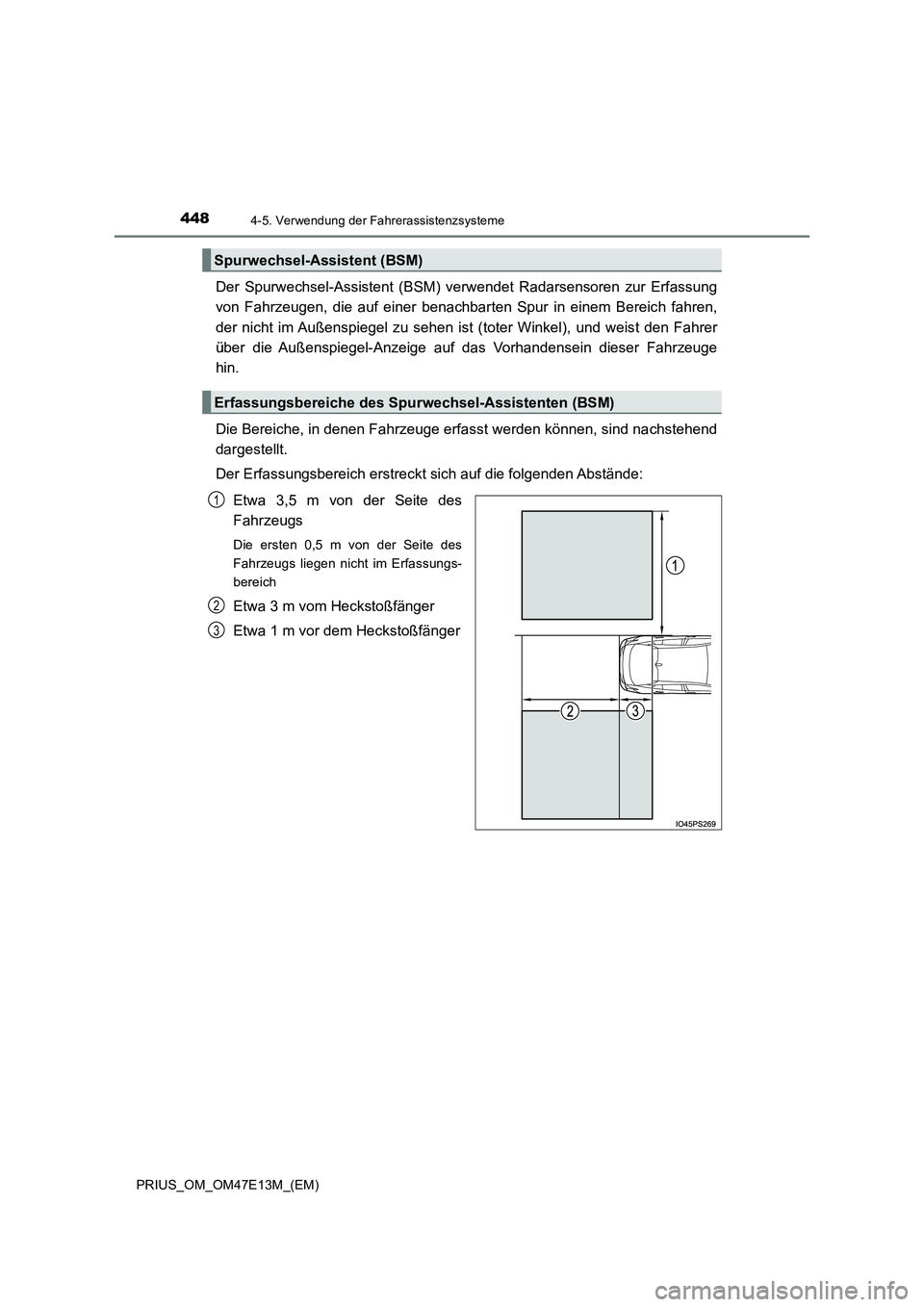

Der Spurwechsel-Assistent (BSM) verwendet Radarsensoren zur Erfassung
von Fahrzeugen, die auf einer benachbarten Spur in einem Bereich fahren,
der nicht im Außenspiegel zu sehen ist (toter Winkel), und weist den Fahrer
über die Außenspiegel-Anzeige auf das Vorhandensein dieser Fahrzeuge
hin.
Die Bereiche, in denen Fahrzeuge erfasst werden können, sind nachstehend
dargestellt.
Der Erfassungsbereich erstreckt sich auf die folgenden Abstände:
Etwa 3,5 m von der Seite des
Fahrzeugs
Die ersten 0,5 m von der Seite des
Fahrzeugs liegen nicht im Erfassungs-
bereich
Etwa 3 m vom Heckstoßfänger
Etwa 1 m vor dem Heckstoßfänger
Spurwechsel-Assistent (BSM)
Erfassungsbereiche des Spurwechsel-Assistenten (BSM)
1
2
3

4504-5. Verwendung der Fahrerassistenzsysteme

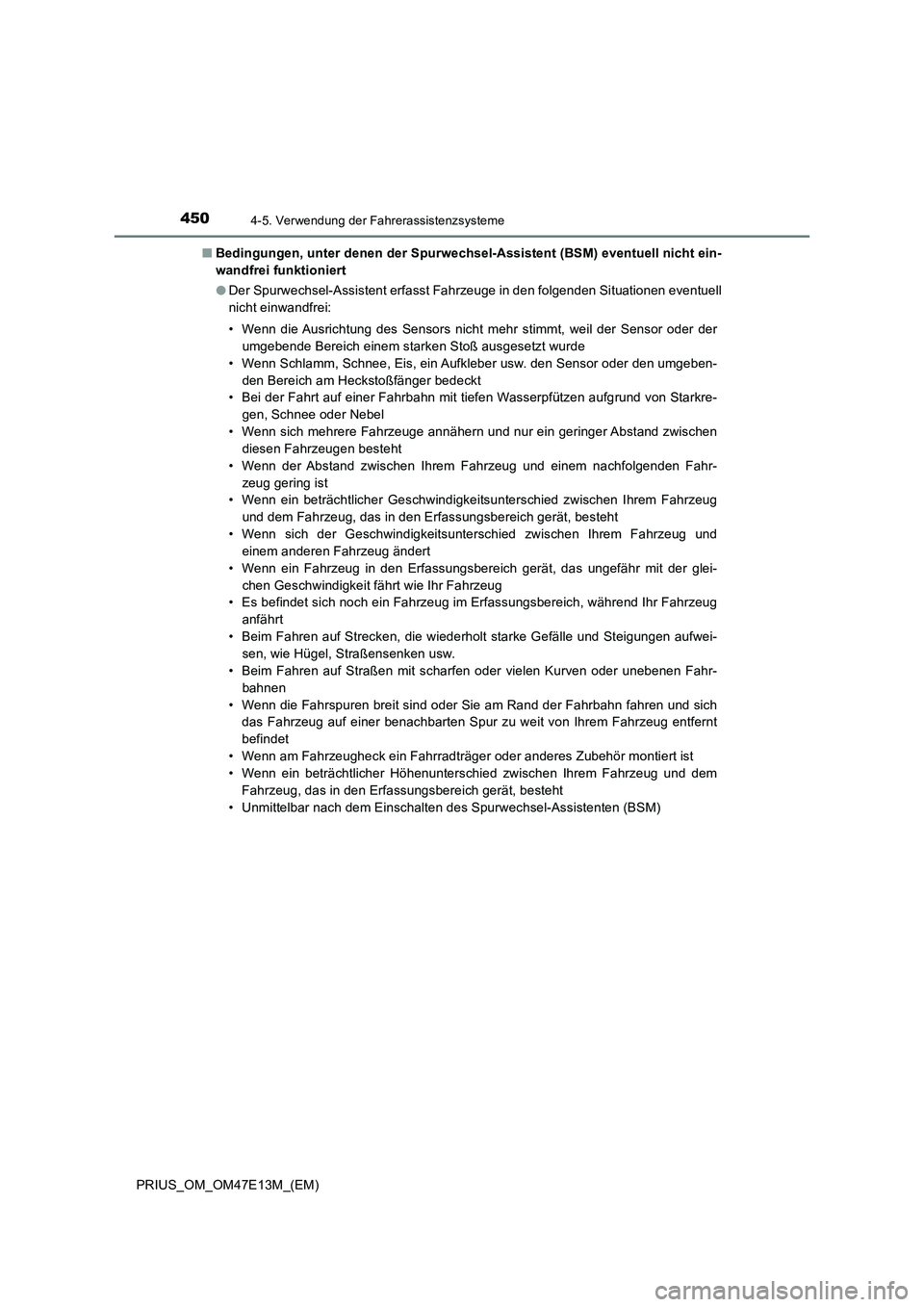

PRIUS_OM_OM47E13M_(EM)■Bedingungen, unter denen der Spurwechsel-Assistent (BSM) eventuell nicht ein-
wandfrei funktioniert
●Der Spurwechsel-Assistent erfasst Fahrzeuge in den folgenden Situationen eventuell
nicht einwandfrei:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgeben-
den Bereich am Heckstoßfänger bedeckt
• Bei der Fahrt auf einer Fahrbahn mit tiefen Wasserpfützen aufgrund von Starkre-
gen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge annähern und nur ein geringer Abstand zwischen
diesen Fahrzeugen besteht
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahr-
zeug gering ist
• Wenn ein beträchtlicher Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug
und dem Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Wenn sich der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und
einem anderen Fahrzeug ändert
• Wenn ein Fahrzeug in den Erfassungsbereich gerät, das ungefähr mit der glei-
chen Geschwindigkeit fährt wie Ihr Fahrzeug
• Es befindet sich noch ein Fahrzeug im Erfassungsbereich, während Ihr Fahrzeug
anfährt
• Beim Fahren auf Strecken, die wiederholt starke Gefälle und Steigungen aufwei-
sen, wie Hügel, Straßensenken usw.
• Beim Fahren auf Straßen mit scharfen oder vielen Kurven oder unebenen Fahr-
bahnen
• Wenn die Fahrspuren breit sind oder Sie am Rand der Fahrbahn fahren und sich
das Fahrzeug auf einer benachbarten Spur zu weit von Ihrem Fahrzeug entfernt
befindet
• Wenn am Fahrzeugheck ein Fahrradträger oder anderes Zubehör montiert ist
• Wenn ein beträchtlicher Höhenunterschied zwischen Ihrem Fahrzeug und dem
Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Unmittelbar nach dem Einschalten des Spurwechsel-Assistenten (BSM)

4514-5. Verwendung der Fahrerassistenzsysteme
4
Fahren

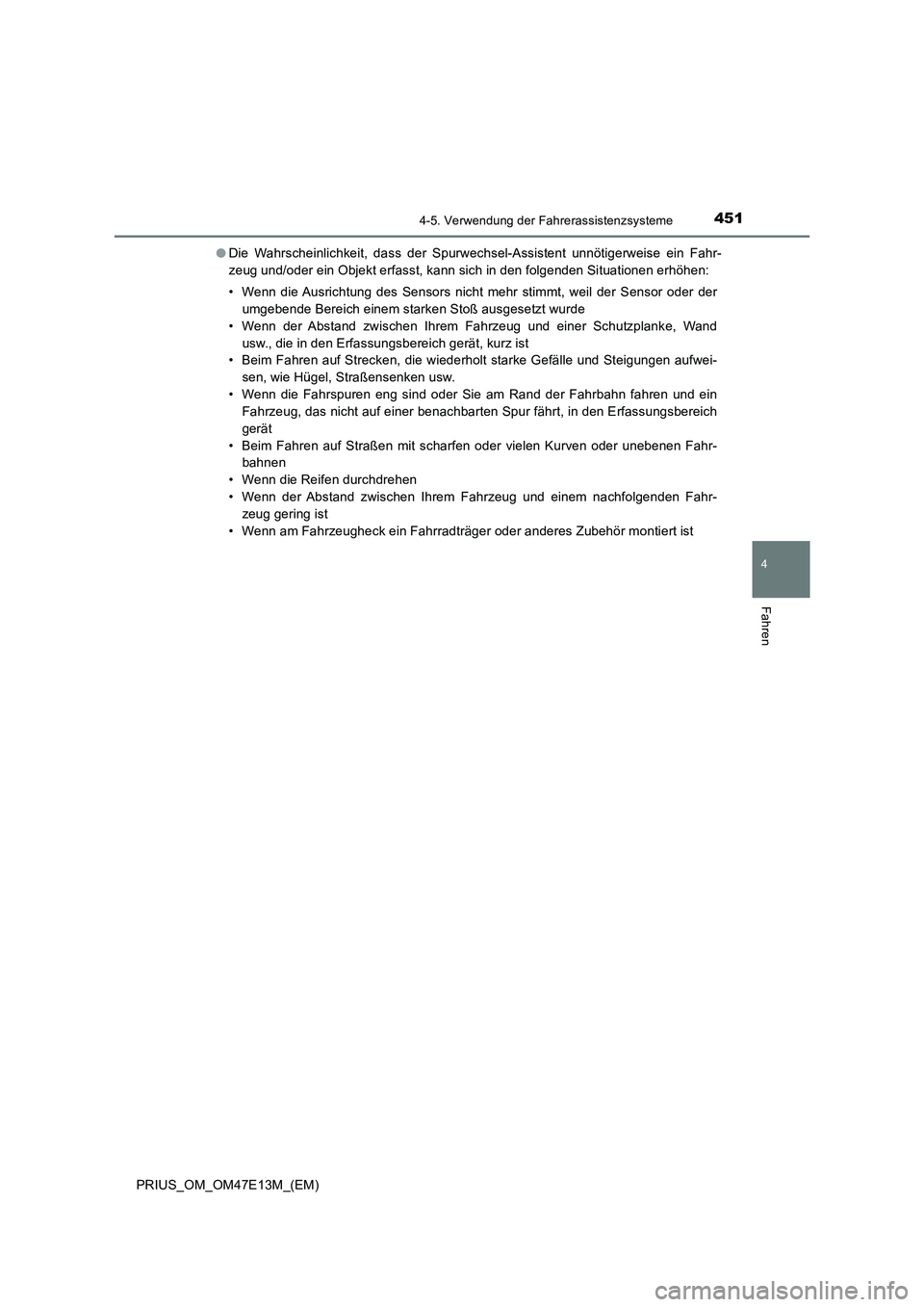

PRIUS_OM_OM47E13M_(EM)●Die Wahrscheinlichkeit, dass der Spurwechsel-Assistent unnötigerweise ein Fahr-
zeug und/oder ein Objekt erfasst, kann sich in den folgenden Situationen erhöhen:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn der Abstand zwischen Ihrem Fahrzeug und einer Schutzplanke, Wand
usw., die in den Erfassungsbereich gerät, kurz ist
• Beim Fahren auf Strecken, die wiederholt starke Gefälle und Steigungen aufwei-
sen, wie Hügel, Straßensenken usw.
• Wenn die Fahrspuren eng sind oder Sie am Rand der Fahrbahn fahren und ein
Fahrzeug, das nicht auf einer benachbarten Spur fährt, in den Erfassungsbereich
gerät
• Beim Fahren auf Straßen mit scharfen oder vielen Kurven oder unebenen Fahr-
bahnen
• Wenn die Reifen durchdrehen
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahr-
zeug gering ist
• Wenn am Fahrzeugheck ein Fahrradträger oder anderes Zubehör montiert ist

4524-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)

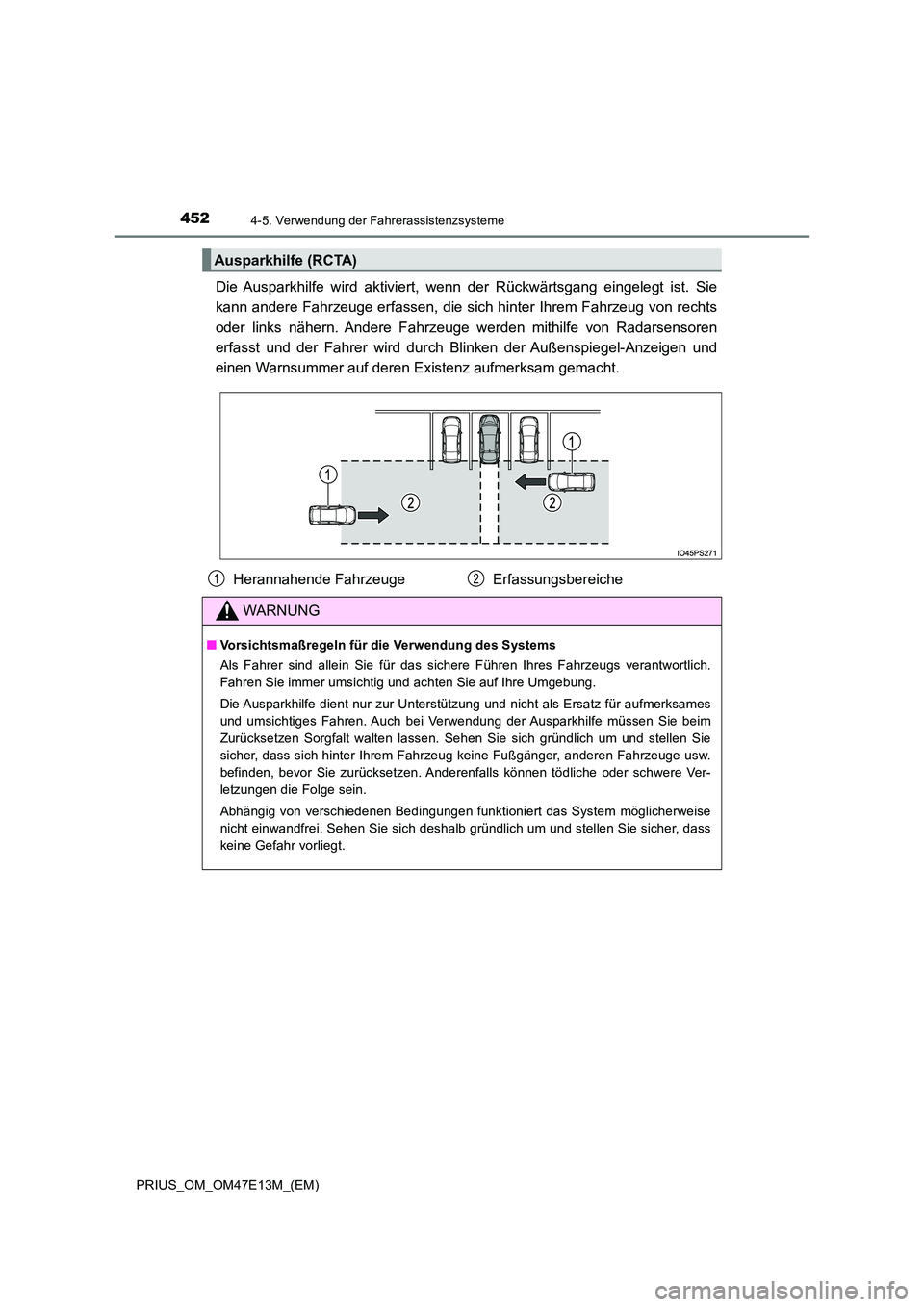

Die Ausparkhilfe wird aktiviert, wenn der Rückwärtsgang eingelegt ist. Sie
kann andere Fahrzeuge erfassen, die sich hinter Ihrem Fahrzeug von rechts
oder links nähern. Andere Fahrzeuge werden mithilfe von Radarsensoren
erfasst und der Fahrer wird durch Blinken der Außenspiegel-Anze igen und
einen Warnsummer auf deren Existenz aufmerksam gemacht.
Ausparkhilfe (RCTA)
Herannahende Fahrzeuge Er fassungsbereiche
WARNUNG
■Vorsichtsmaßregeln für die Verwendung des Systems
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeu gs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Die Ausparkhilfe dient nur zur Unterstützung und nicht als Ersa tz für aufmerksames
und umsichtiges Fahren. Auch bei Verwendung der Ausparkhilfe mü ssen Sie beim
Zurücksetzen Sorgfalt walten lassen. Sehen Sie sich gründlich u m und stellen Sie
sicher, dass sich hinter Ihrem Fahrzeug keine Fußgänger, andere n Fahrzeuge usw.
befinden, bevor Sie zurücksetzen. Anderenfalls können tödliche oder schwere Ver-
letzungen die Folge sein.
Abhängig von verschiedenen Bedingungen funktioniert das System möglicherweise
nicht einwandfrei. Sehen Sie sich deshalb gründlich um und stel len Sie sicher, dass
keine Gefahr vorliegt.
12

4554-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)

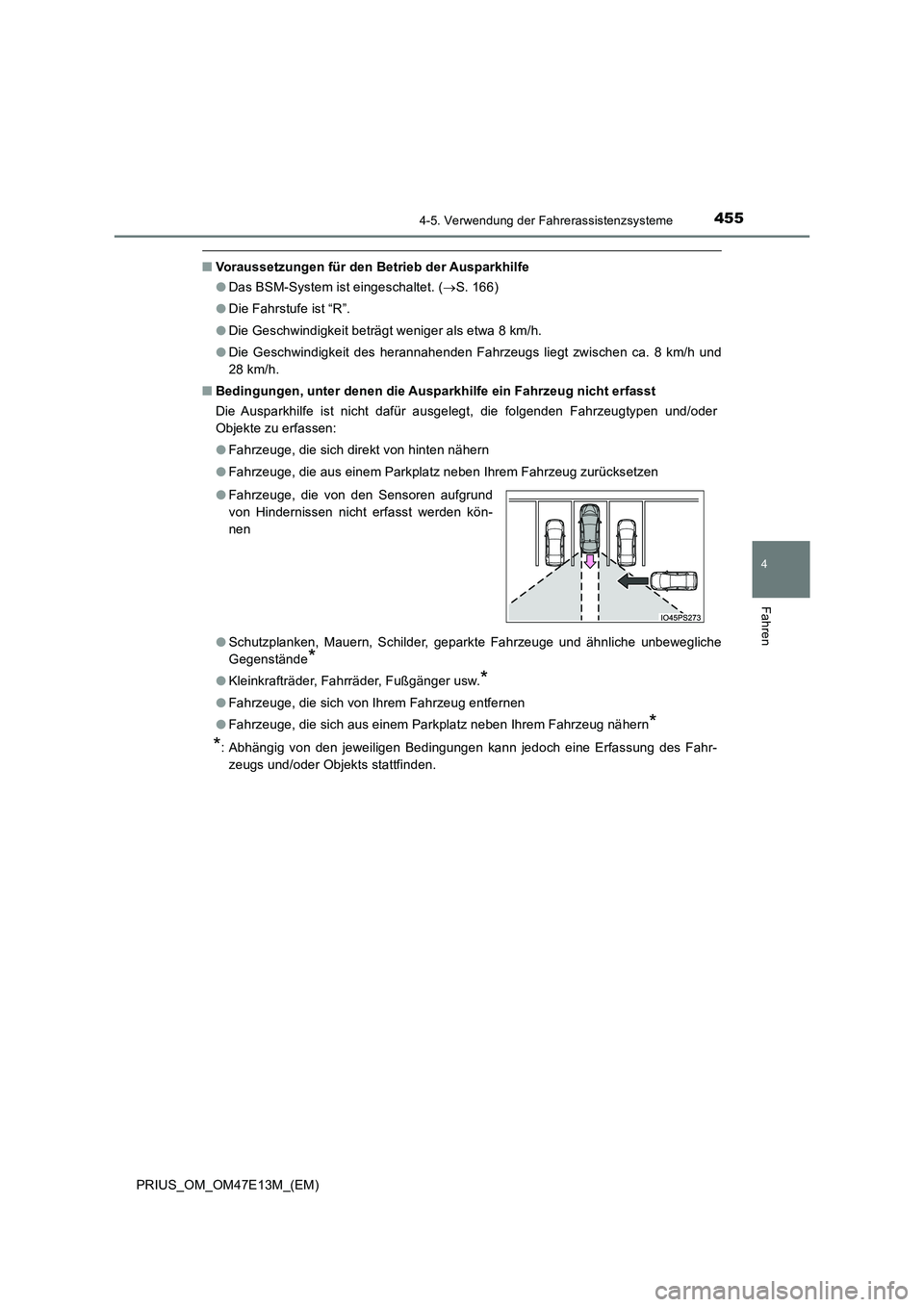

■Voraussetzungen für den Betrieb der Ausparkhilfe
● Das BSM-System ist eingeschaltet. (S. 166)
● Die Fahrstufe ist “R”.
● Die Geschwindigkeit beträgt weniger als etwa 8 km/h.
● Die Geschwindigkeit des herannahenden Fahrzeugs liegt zwischen ca. 8 km/h und
28 km/h.
■ Bedingungen, unter denen die Ausparkhilfe ein Fahrzeug nicht erfasst
Die Ausparkhilfe ist nicht dafür ausgelegt, die folgenden Fahrz eugtypen und/oder
Objekte zu erfassen:
● Fahrzeuge, die sich direkt von hinten nähern
● Fahrzeuge, die aus einem Parkplatz neben Ihrem Fahrzeug zurücksetzen
● Schutzplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Gegenstände*
● Kleinkrafträder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug entfernen
● Fahrzeuge, die sich aus einem Parkplatz neben Ihrem Fahrzeug nähern*
*: Abhängig von den jeweiligen Bedingungen kann jedoch eine Erfas sung des Fahr-
zeugs und/oder Objekts stattfinden.
● Fahrzeuge, die von den Sensoren aufgrund
von Hindernissen nicht erfasst werden kön-
nen

4564-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)

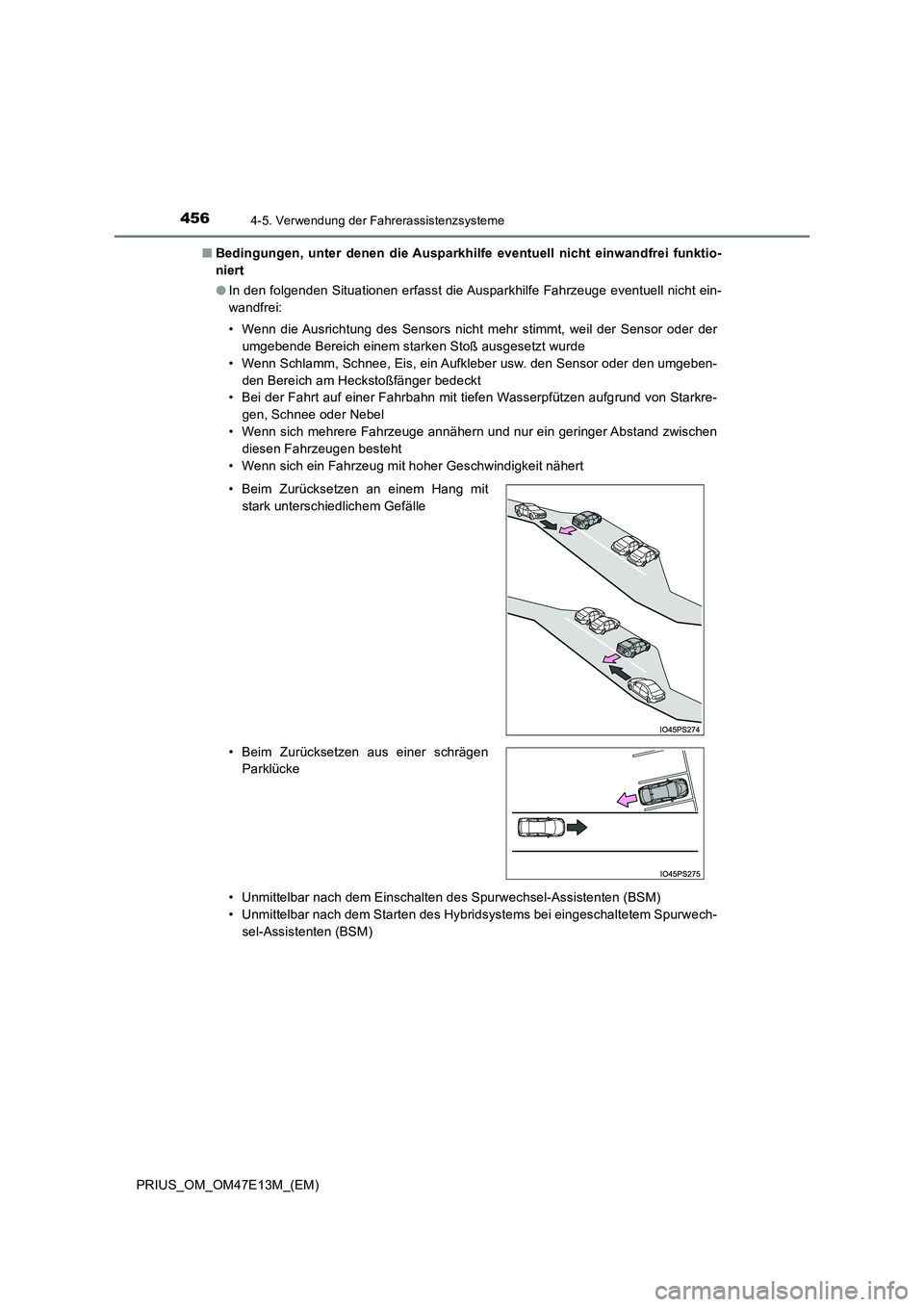

■ Bedingungen, unter denen die Ausparkhilfe eventuell nicht einwandfrei funktio-
niert
● In den folgenden Situationen erfasst die Ausparkhilfe Fahrzeuge eventuell nicht ein-
wandfrei:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der S ensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgeben-
den Bereich am Heckstoßfänger bedeckt
• Bei der Fahrt auf einer Fahrbahn mit tiefen Wasserpfützen aufg rund von Starkre-
gen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge annähern und nur ein geringer Abst and zwischen
diesen Fahrzeugen besteht
• Wenn sich ein Fahrzeug mit hoher Geschwindigkeit nähert
• Unmittelbar nach dem Einschalten des Spurwechsel-Assistenten ( BSM)
• Unmittelbar nach dem Starten des Hybridsystems bei eingeschalt etem Spurwech-
sel-Assistenten (BSM)
• Beim Zurücksetzen an einem Hang mit
stark unterschiedlichem Gefälle
• Beim Zurücksetzen aus einer schrägen
Parklücke

4574-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)

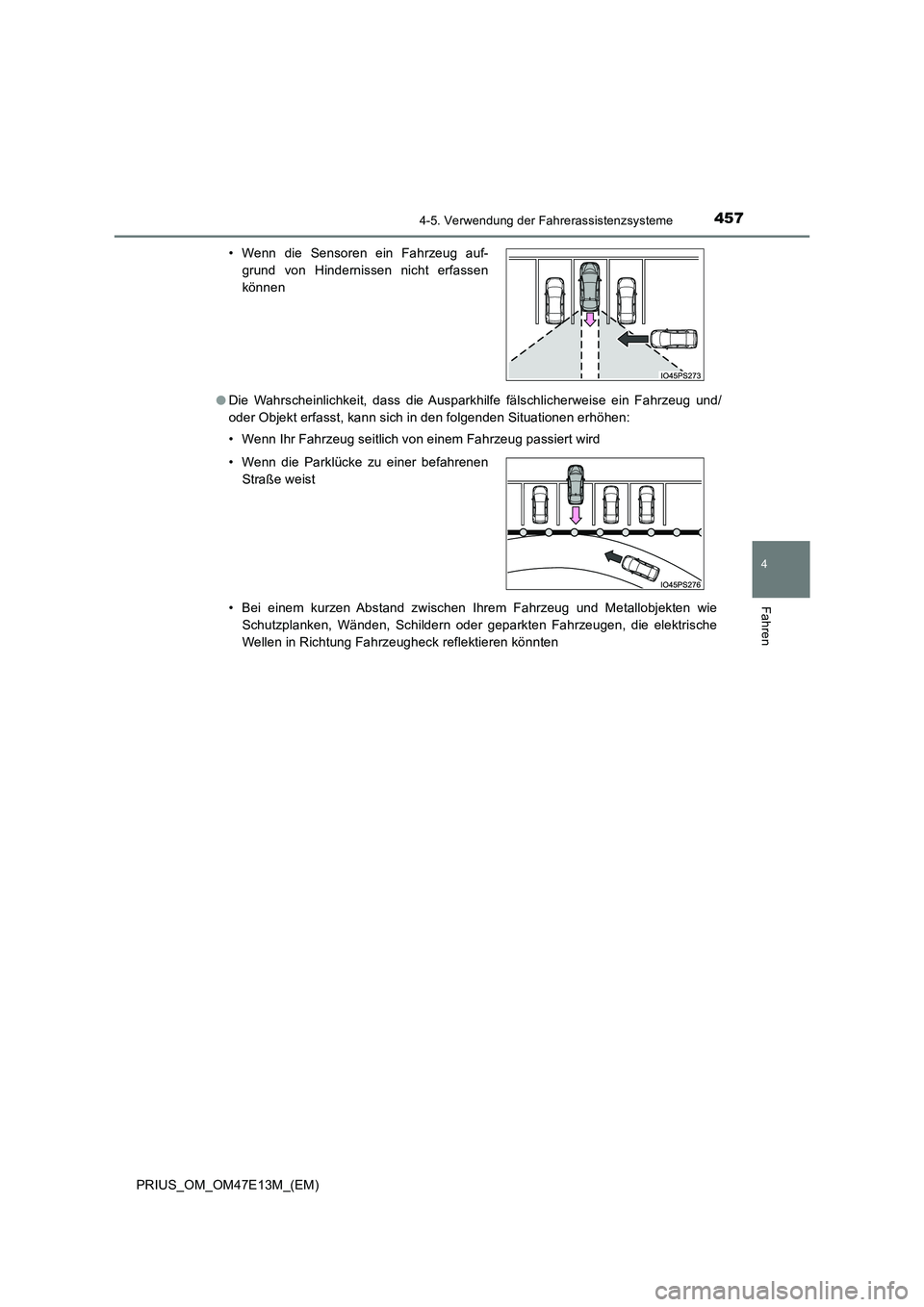

● Die Wahrscheinlichkeit, dass die Ausparkhilfe fälschlicherweise ein Fahrzeug und/
oder Objekt erfasst, kann sich in den folgenden Situationen erh öhen:
• Wenn Ihr Fahrzeug seitlich von einem Fahrzeug passiert wird
• Bei einem kurzen Abstand zwischen Ihrem Fahrzeug und Metallobj ekten wie
Schutzplanken, Wänden, Schildern oder geparkten Fahrzeugen, die elektrische
Wellen in Richtung Fahrzeugheck reflektieren könnten
• Wenn die Sensoren ein Fahrzeug auf-
grund von Hindernissen nicht erfassen
können
• Wenn die Parklücke zu einer befahrenen
Straße weist
