4664-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)
WARNUNG
■Bei Verwendung des Toyota-Einparkhilfesensors
Beachten Sie folgende Vorsichtsmaßregeln, um unerwartete Unfäll e zu vermeiden.
● Überschreiten Sie nicht die Geschwindigkeitsbegrenzung von 10 km/h.
● Die Erfassungsbereiche und Reaktionszeiten der Sensoren sind begrenzt. Verge-
wissern Sie sich beim Vorwärts- oder Rückwärtsfahren, dass um d as Fahrzeug
herum (und insbesondere neben dem Fahrzeug) alles frei ist, und fahren Sie lang-
sam und treten Sie das Bremspedal, um die Geschwindigkeit unter Kontrolle zu
halten.
● Bringen Sie keine Zubehörteile in den Erfassungsbereichen der Sensoren an.

4674-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)

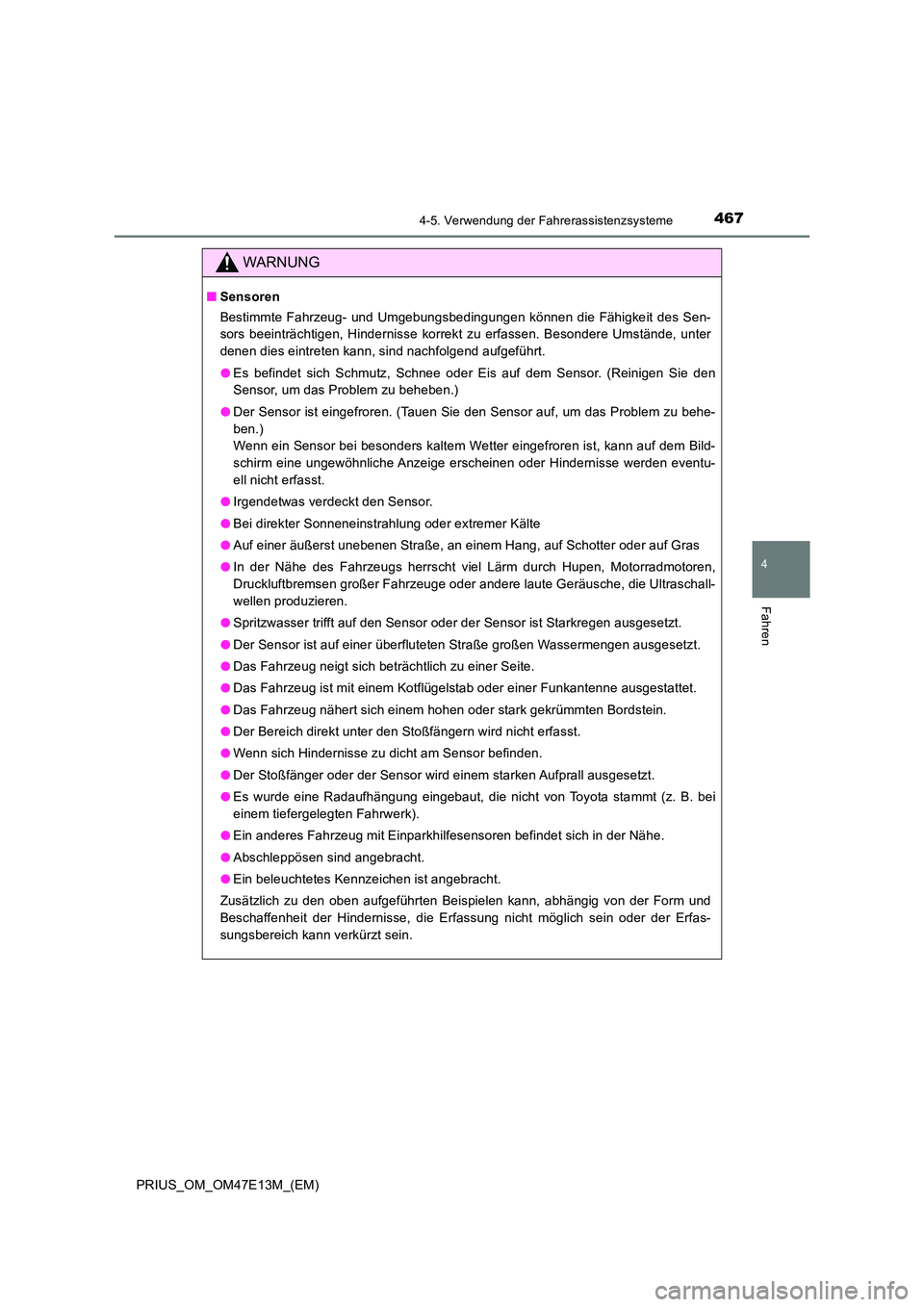

WARNUNG
■Sensoren
Bestimmte Fahrzeug- und Umgebungsbedingungen können die Fähigke it des Sen-
sors beeinträchtigen, Hindernisse korrekt zu erfassen. Besonder e Umstände, unter
denen dies eintreten kann, sind nachfolgend aufgeführt.
● Es befindet sich Schmutz, Schnee oder Eis auf dem Sensor. (Reinigen Sie den
Sensor, um das Problem zu beheben.)
● Der Sensor ist eingefroren. (Tauen Sie den Sensor auf, um das Problem zu behe-
ben.)
Wenn ein Sensor bei besonders kaltem Wetter eingefroren ist, ka nn auf dem Bild-
schirm eine ungewöhnliche Anzeige erscheinen oder Hindernisse w erden eventu-
ell nicht erfasst.
● Irgendetwas verdeckt den Sensor.
● Bei direkter Sonneneinstrahlung oder extremer Kälte
● Auf einer äußerst unebenen Straße, an einem Hang, auf Schotter oder auf Gras
● In der Nähe des Fahrzeugs herrscht viel Lärm durch Hupen, Motorradmotoren,
Druckluftbremsen großer Fahrzeuge oder andere laute Geräusche, die Ultraschall-
wellen produzieren.
● Spritzwasser trifft auf den Sensor oder der Sensor ist Starkregen ausgesetzt.
● Der Sensor ist auf einer überfluteten Straße großen Wassermengen ausgesetzt.
● Das Fahrzeug neigt sich beträchtlich zu einer Seite.
● Das Fahrzeug ist mit einem Kotflügelstab oder einer Funkantenne ausgestattet.
● Das Fahrzeug nähert sich einem hohen oder stark gekrümmten Bordstein.
● Der Bereich direkt unter den Stoßfängern wird nicht erfasst.
● Wenn sich Hindernisse zu dicht am Sensor befinden.
● Der Stoßfänger oder der Sensor wird einem starken Aufprall ausgesetzt.
● Es wurde eine Radaufhängung eingebaut, die nicht von Toyota stammt (z. B. bei
einem tiefergelegten Fahrwerk).
● Ein anderes Fahrzeug mit Einparkhilfesensoren befindet sich in der Nähe.
● Abschleppösen sind angebracht.
● Ein beleuchtetes Kennzeichen ist angebracht.
Zusätzlich zu den oben aufgeführten Beispielen kann, abhängig v on der Form und
Beschaffenheit der Hindernisse, die Erfassung nicht möglich sei n oder der Erfas-
sungsbereich kann verkürzt sein.

4684-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)

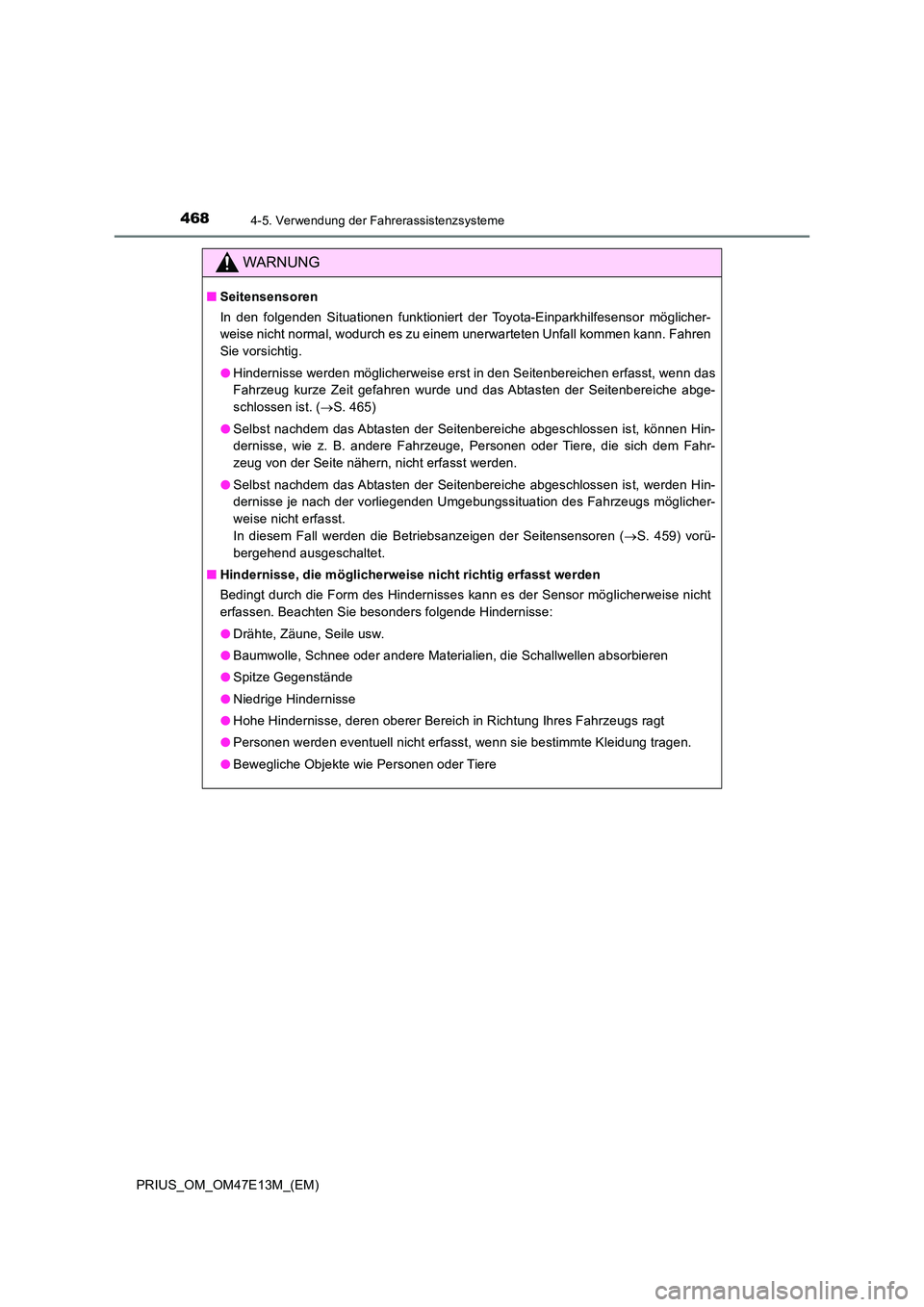

WARNUNG
■Seitensensoren
In den folgenden Situationen funktioniert der Toyota-Einparkhil fesensor möglicher-
weise nicht normal, wodurch es zu einem unerwarteten Unfall kom men kann. Fahren
Sie vorsichtig.
● Hindernisse werden möglicherweise erst in den Seitenbereichen erfasst, wenn das
Fahrzeug kurze Zeit gefahren wurde und das Abtasten der Seitenb ereiche abge-
schlossen ist. ( S. 465)
● Selbst nachdem das Abtasten der Seitenbereiche abgeschlossen ist, können Hin-
dernisse, wie z. B. andere Fahrzeuge, Personen oder Tiere, die sich dem Fahr-
zeug von der Seite nähern, nicht erfasst werden.
● Selbst nachdem das Abtasten der Seitenbereiche abgeschlossen ist, werden Hin-
dernisse je nach der vorliegenden Umgebungssituation des Fahrze ugs möglicher-
weise nicht erfasst.
In diesem Fall werden die Betriebsanzeigen der Seitensensoren ( S. 459) vorü-
bergehend ausgeschaltet.
■ Hindernisse, die möglicherweise nicht richtig erfasst werden
Bedingt durch die Form des Hindernisses kann es der Sensor mögl icherweise nicht
erfassen. Beachten Sie besonders folgende Hindernisse:
● Drähte, Zäune, Seile usw.
● Baumwolle, Schnee oder andere Materialien, die Schallwellen absorbieren
● Spitze Gegenstände
● Niedrige Hindernisse
● Hohe Hindernisse, deren oberer Bereich in Richtung Ihres Fahrzeugs ragt
● Personen werden eventuell nicht erfasst, wenn sie bestimmte Kleidung tragen.
● Bewegliche Objekte wie Personen oder Tiere

4694-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)

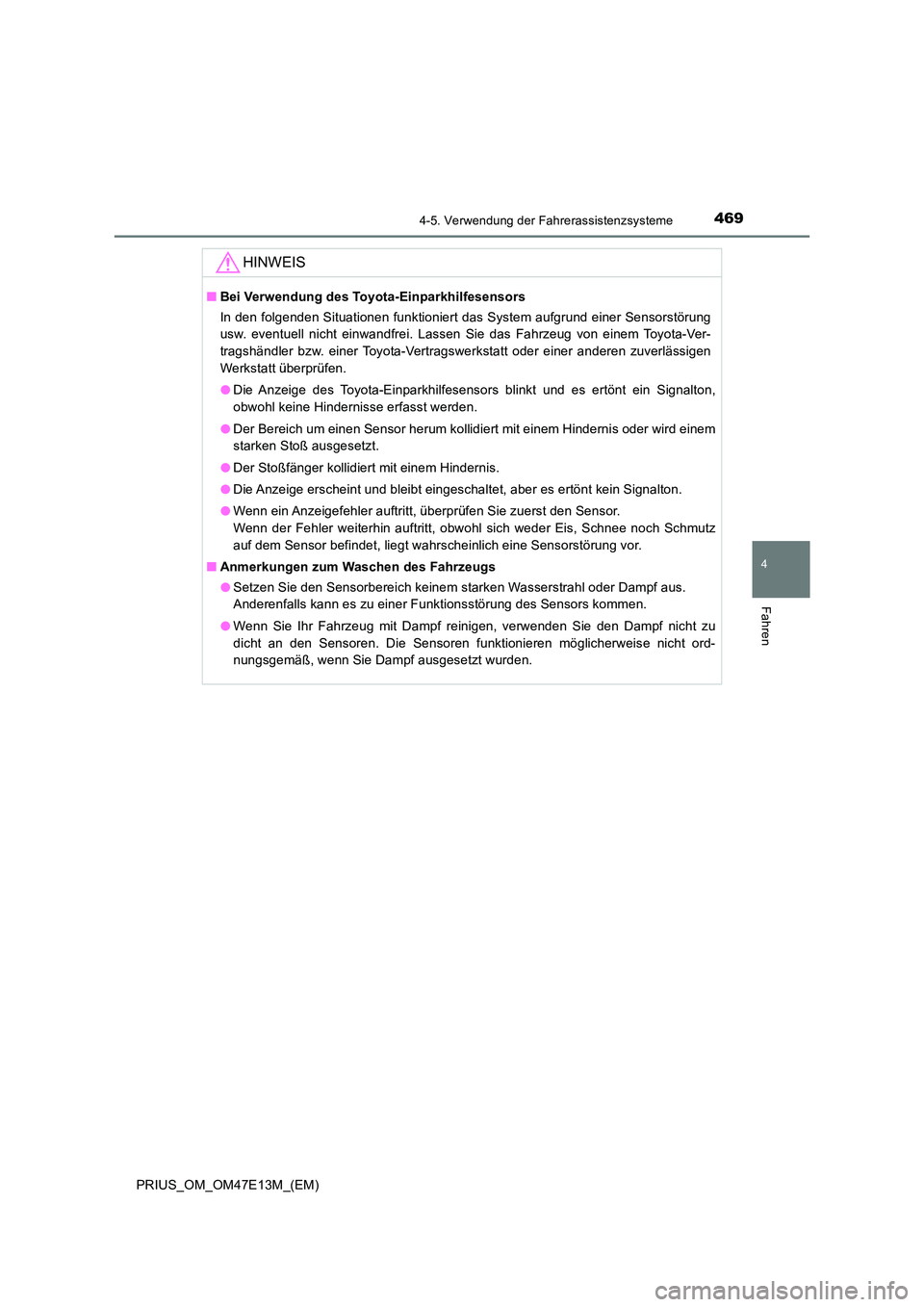

HINWEIS
■Bei Verwendung des Toyota-Einparkhilfesensors
In den folgenden Situationen funktioniert das System aufgrund e iner Sensorstörung
usw. eventuell nicht einwandfrei. Lassen Sie das Fahrzeug von e inem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer and eren zuverlässigen
Werkstatt überprüfen.
● Die Anzeige des Toyota-Einparkhilfesensors blinkt und es ertönt ein Signalton,
obwohl keine Hindernisse erfasst werden.
● Der Bereich um einen Sensor herum kollidiert mit einem Hindernis oder wird einem
starken Stoß ausgesetzt.
● Der Stoßfänger kollidiert mit einem Hindernis.
● Die Anzeige erscheint und bleibt eingeschaltet, aber es ertönt kein Signalton.
● Wenn ein Anzeigefehler auftritt, überprüfen Sie zuerst den Sensor.
Wenn der Fehler weiterhin auftritt, obwohl sich weder Eis, Schn ee noch Schmutz
auf dem Sensor befindet, liegt wahrscheinlich eine Sensorstörun g vor.
■ Anmerkungen zum Waschen des Fahrzeugs
● Setzen Sie den Sensorbereich keinem starken Wasserstrahl oder Dampf aus.
Anderenfalls kann es zu einer Funktionsstörung des Sensors komm en.
● Wenn Sie Ihr Fahrzeug mit Dampf reinigen, verwenden Sie den Dampf nicht zu
dicht an den Sensoren. Die Sensoren funktionieren möglicherweis e nicht ord-
nungsgemäß, wenn Sie Dampf ausgesetzt wurden.

4704-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)

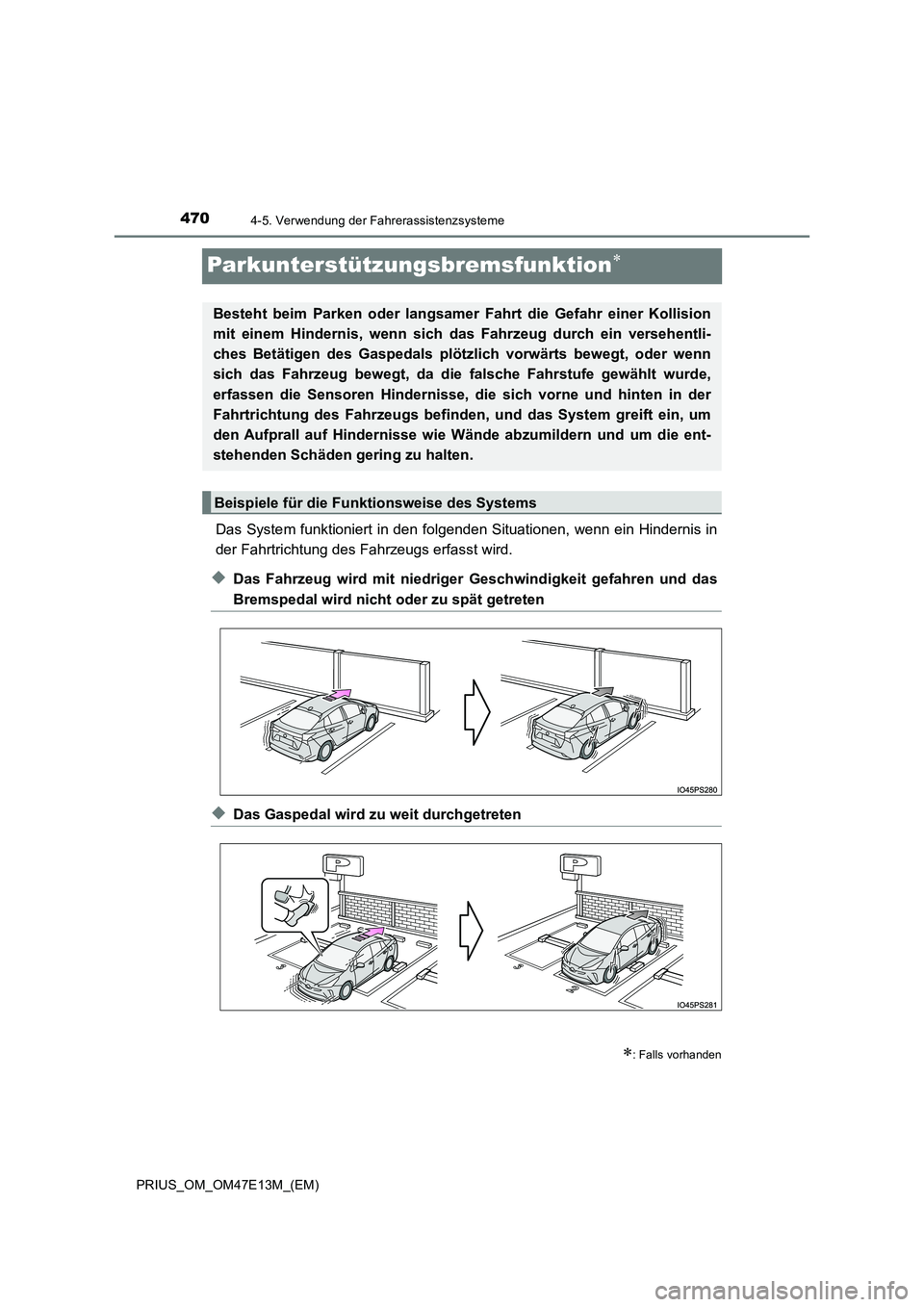

Parkunterstützungsbremsfunktion
Das System funktioniert in den folgenden Situationen, wenn ein Hindernis in
der Fahrtrichtung des Fahr zeugs erfasst wird.
◆Das Fahrzeug wird mit niedriger Geschwindigkeit gefahren und das
Bremspedal wird nicht oder zu spät getreten
◆Das Gaspedal wird zu weit durchgetreten
: Falls vorhanden
Besteht beim Parken oder langsamer Fahrt die Gefahr einer Kollision
mit einem Hindernis, wenn sich das Fahrzeug durch ein versehent li-
ches Betätigen des Gaspedals plötzlich vorwärts bewegt, oder we nn
sich das Fahrzeug bewegt, da die falsche Fahrstufe gewählt wurd e,
erfassen die Sensoren Hindernisse, die sich vorne und hinten in der
Fahrtrichtung des Fahrzeugs befinden, und das System greift ein , um
den Aufprall auf Hindernisse wie Wände abzumildern und um die e nt-
stehenden Schäden gering zu halten.
Beispiele für die Funktionsweise des Systems

4714-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)

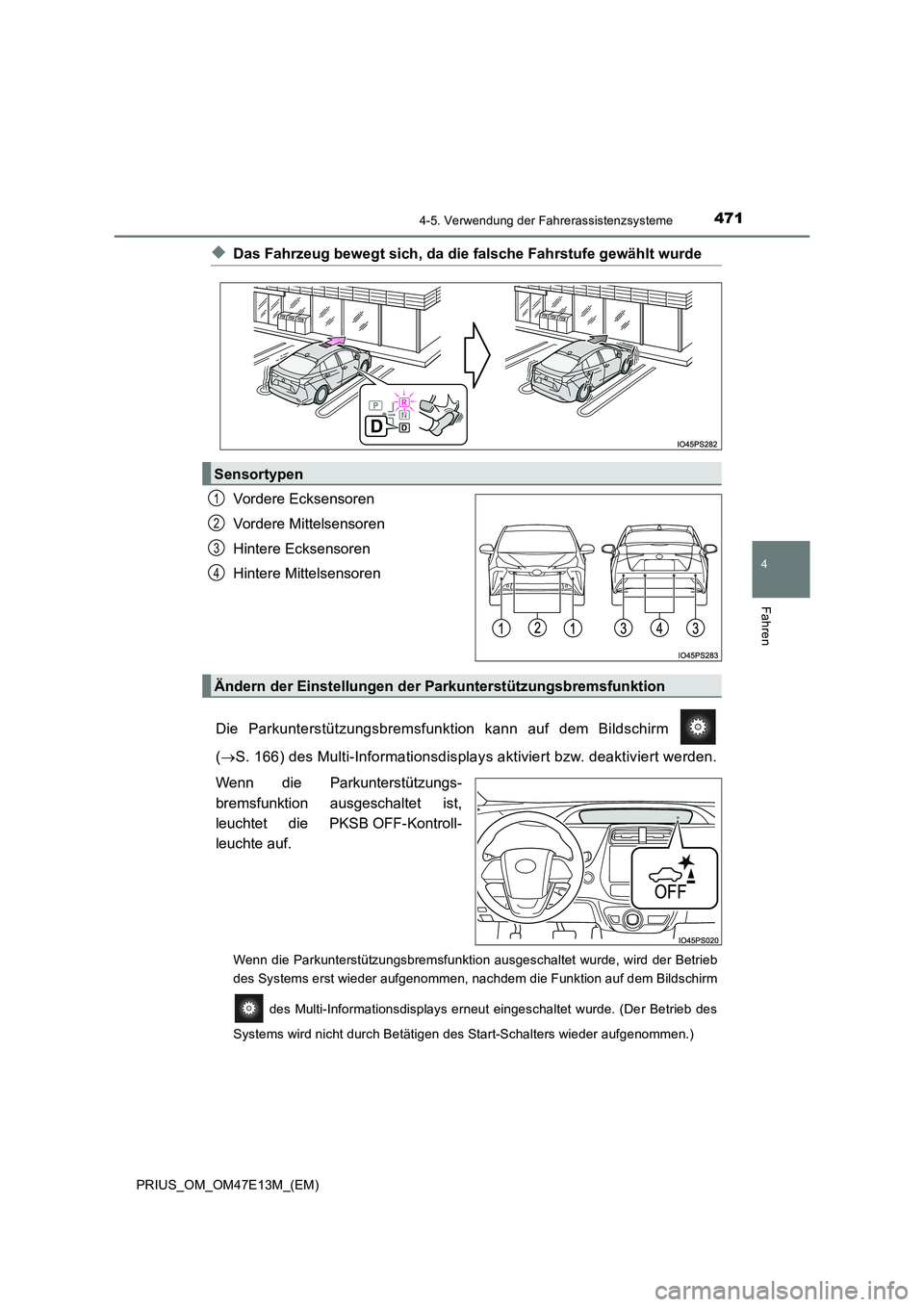

◆Das Fahrzeug bewegt sich, da die falsche Fahrstufe gewählt wurde
Vordere Ecksensoren
Vordere Mittelsensoren
Hintere Ecksensoren
Hintere Mittelsensoren
Die Parkunterstützungsbremsfunktion kann auf dem Bildschirm
( S. 166) des Multi-Informationsdisplays aktiviert bzw. deaktiviert werden.
Wenn die Parkunterstützungs-
bremsfunktion ausgeschaltet ist,
leuchtet die PKSB OFF-Kontroll-
leuchte auf.
Wenn die Parkunterstützungsbremsfunktion ausgeschaltet wurde, w ird der Betrieb
des Systems erst wieder aufgenommen, nachdem die Funktion auf d em Bildschirm
des Multi-Informationsdisplays erneut eingeschaltet wurde. (De r Betrieb des
Systems wird nicht durch Betätigen des Start-Schalters wieder a ufgenommen.)
Sensortypen
1
2
3
4
Ändern der Einstellungen der Parkunterstützungsbremsfunktion

4764-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)

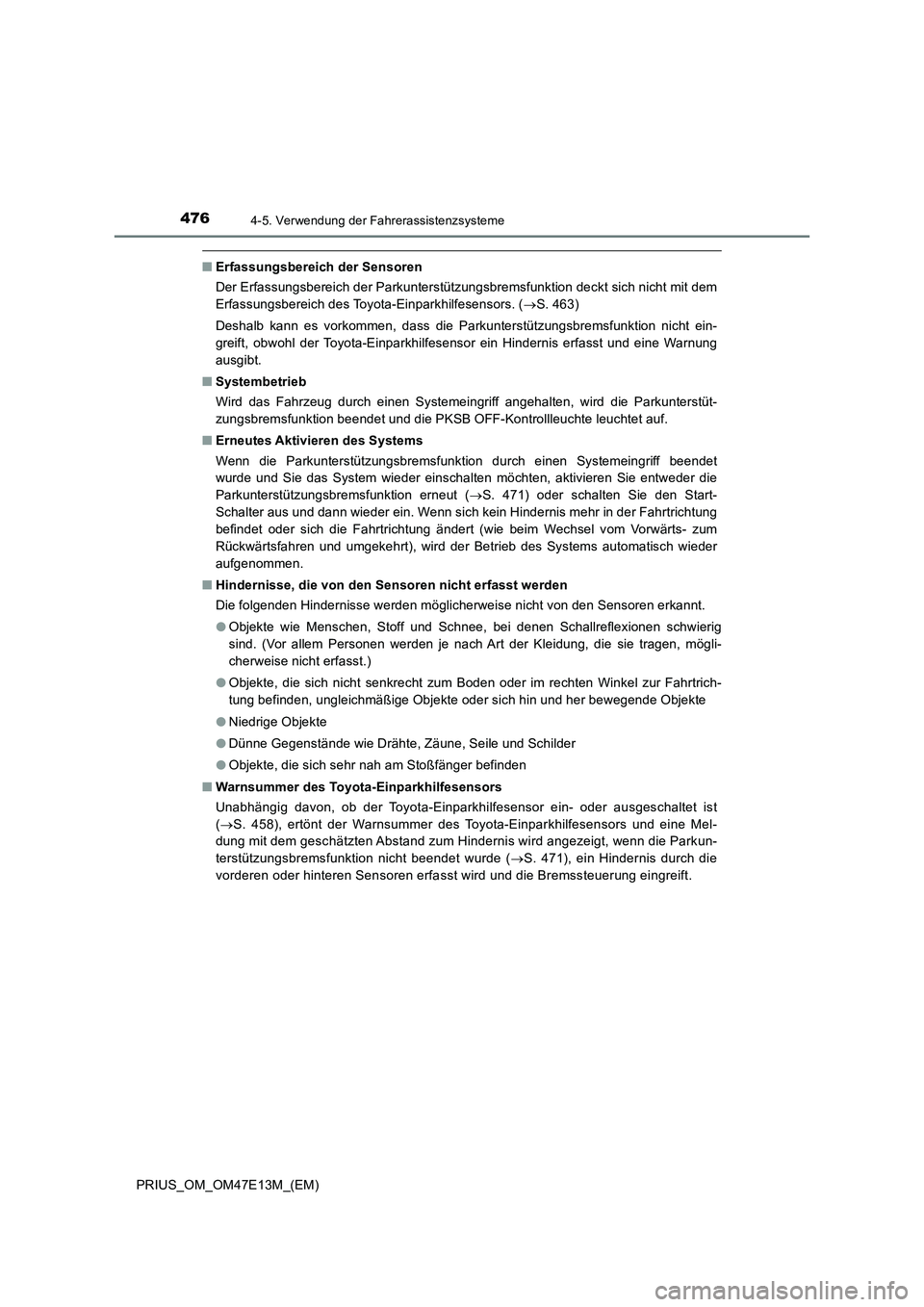

■Erfassungsbereich der Sensoren
Der Erfassungsbereich der Parkunterstützungsbremsfunktion deckt sich nicht mit dem
Erfassungsbereich des Toyota-Einparkhilfesensors. (S. 463)
Deshalb kann es vorkommen, dass die Parkunterstützungsbremsfunktion nicht ein-
greift, obwohl der Toyota-Einparkhilfesensor ein Hindernis erfasst und eine Warnung
ausgibt.
■Systembetrieb
Wird das Fahrzeug durch einen Systemeingriff angehalten, wird die Parkunterstüt-
zungsbremsfunktion beendet und die PKSB OFF-Kontrollleuchte leuchtet auf.
■Erneutes Aktivieren des Systems
Wenn die Parkunterstützungsbremsfunktion durch einen Systemeingriff beendet
wurde und Sie das System wieder einschalten möchten, aktivieren Sie entweder die
Parkunterstützungsbremsfunktion erneut (S. 471) oder schalten Sie den Start-
Schalter aus und dann wieder ein. Wenn sich kein Hindernis mehr in der Fahrtrichtung
befindet oder sich die Fahrtrichtung ändert (wie beim Wechsel vom Vorwärts- zum
Rückwärtsfahren und umgekehrt), wird der Betrieb des Systems automatisch wieder
aufgenommen.
■Hindernisse, die von den Sensoren nicht erfasst werden
Die folgenden Hindernisse werden möglicherweise nicht von den Sensoren erkannt.
●Objekte wie Menschen, Stoff und Schnee, bei denen Schallreflexionen schwierig
sind. (Vor allem Personen werden je nach Art der Kleidung, die sie tragen, mögli-
cherweise nicht erfasst.)
●Objekte, die sich nicht senkrecht zum Boden oder im rechten Winkel zur Fahrtrich-
tung befinden, ungleichmäßige Objekte oder sich hin und her bewegende Objekte
●Niedrige Objekte
●Dünne Gegenstände wie Drähte, Zäune, Seile und Schilder
●Objekte, die sich sehr nah am Stoßfänger befinden
■Warnsummer des Toyota-Einparkhilfesensors
Unabhängig davon, ob der Toyota-Einparkhilfesensor ein- oder ausgeschaltet ist
(S. 458), ertönt der Warnsummer des Toyota-Einparkhilfesensors und eine Mel-
dung mit dem geschätzten Abstand zum Hindernis wird angezeigt, wenn die Parkun-
terstützungsbremsfunktion nicht beendet wurde (S. 471), ein Hindernis durch die
vorderen oder hinteren Sensoren erfasst wird und die Bremssteuerung eingreift.

4774-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)

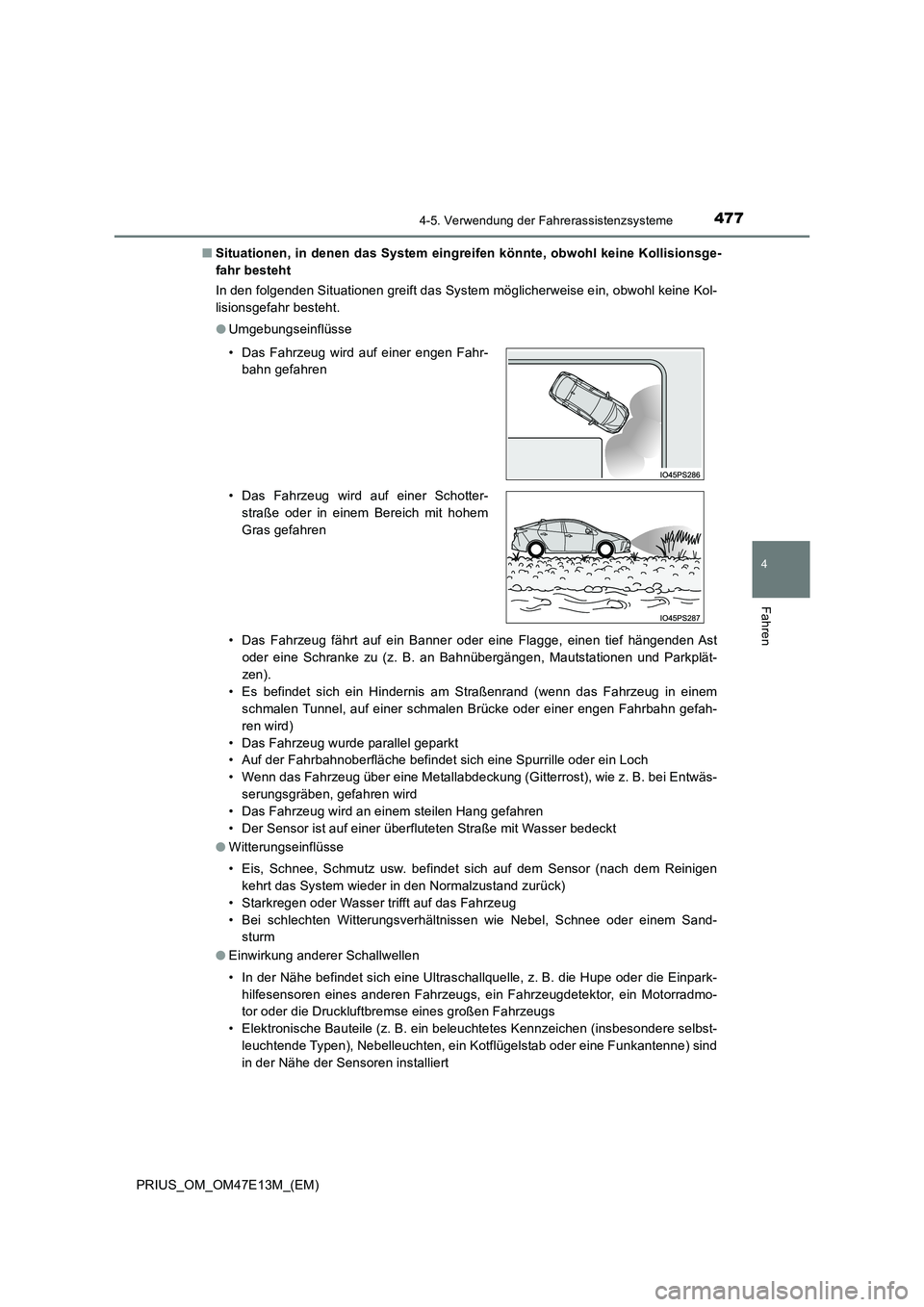

■ Situationen, in denen das System eingreifen könnte, obwohl keine Kollisionsge-
fahr besteht
In den folgenden Situationen greift das System möglicherweise e in, obwohl keine Kol-
lisionsgefahr besteht.
● Umgebungseinflüsse
• Das Fahrzeug fährt auf ein Banner oder eine Flagge, einen tief hängenden Ast
oder eine Schranke zu (z. B. an Bahnübergängen, Mautstationen u nd Parkplät-
zen).
• Es befindet sich ein Hindernis am Straßenrand (wenn das Fahrze ug in einem
schmalen Tunnel, auf einer schmalen Brücke oder einer engen Fah rbahn gefah-
ren wird)
• Das Fahrzeug wurde parallel geparkt
• Auf der Fahrbahnoberfläche befindet sich eine Spurrille oder e in Loch
• Wenn das Fahrzeug über eine Metallabdeckung (Gitterrost), wie z. B. bei Entwäs-
serungsgräben, gefahren wird
• Das Fahrzeug wird an einem steilen Hang gefahren
• Der Sensor ist auf einer überfluteten Straße mit Wasser bedeck t
● Witterungseinflüsse
• Eis, Schnee, Schmutz usw. befindet sich auf dem Sensor (nach d em Reinigen
kehrt das System wieder in den Normalzustand zurück)
• Starkregen oder Wasser trifft auf das Fahrzeug
• Bei schlechten Witterungsverhältnissen wie Nebel, Schnee oder einem Sand-
sturm
● Einwirkung anderer Schallwellen
• In der Nähe befindet sich eine Ultraschallquelle, z. B. die Hup e oder die Einpark-
hilfesensoren eines anderen Fahrzeugs, ein Fahrzeugdetektor, ei n Motorradmo-
tor oder die Druckluftbremse eines großen Fahrzeugs
• Elektronische Bauteile (z. B. ein beleuchtetes Kennzeichen (in sbesondere selbst-
leuchtende Typen), Nebelleuchten, ein Kotflügelstab oder eine F unkantenne) sind
in der Nähe der Sensoren installiert
• Das Fahrzeug wird auf einer engen Fahr-
bahn gefahren
• Das Fahrzeug wird auf einer Schotter-
straße oder in einem Bereich mit hohem
Gras gefahren
