2021 TOYOTA HIGHLANDER Instructieboekje (in Dutch)

511
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Laat, nadat het hybridesysteem is
gestart, de auto zo snel mogelijk nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
■Starten van het hybridesysteem wan-
neer de 12V-accu ontladen is
Het hybridesysteem kan niet worden gestart
door de auto aan te duwen.
■Voorkomen van ontlading van de 12V-
accu
●Zet de koplampen en het audiosysteem uit
als het hybridesysteem is uitgeschakeld.
●Schakel niet-noodzakelij ke elektrische ver-
bruikers uit als er gedurende langere tijd
met lage snelheden gereden wordt, bij-
voorbeeld in een file.
■Als de 12V-accu verwijderd of ontladen
is
●De in de ECU opgeslagen informatie wordt
gewist. Laat wanneer de 12V-accu volledig
is ontladen de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Sommige systemen moeten mogelijk wor-
den geïnitialiseerd. ( Blz. 542)
■Bij het losnemen van de 12V-accuklem-
men
Wanneer de 12V-accuklemmen worden los-
genomen, wordt de in de ECU opgeslagen
informatie gewist. Neem voordat u de 12V-
accuklemmen losneemt contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan ontladen,
zelfs wanneer de auto niet in gebruik is. Dit
wordt veroorzaakt door natuurlijke ontlading
en het effect van bepaalde elektrische appa-
ratuur. Als de auto langere tijd niet gebruikt
wordt, kan de 12V-accu ontladen en kan het
hybridesysteem mogelijk niet meer worden
gestart. (De 12V-accu laadt automatisch op
wanneer het hybridesysteem in werking is.)
■Bij het bijladen of vervangen van de
12V-accu
●Wanneer de 12V-accu is ontladen, is het in
sommige gevallen niet mogelijk om de por-
tieren te ontgrendelen met het Smart entry-
systeem met startknop. Gebruik de
afstandsbediening of de mechanische
sleutel om de portieren te vergrendelen of
te ontgrendelen.
●Mogelijk start het hybr idesysteem niet bij
de eerste poging nadat de 12V-accu weer
is opgeladen, maar start hij wel normaal na
de tweede poging. Dit duidt niet op een
storing.
●De stand van het contact wordt door de
auto geregistreerd. Wanneer de 12V-accu
weer wordt aangesloten, keert het systeem
terug naar de stand die was geselecteerd
voordat de 12V-accu ontladen was. Zorg
dat het contact UIT staat voordat de 12V-
accu wordt losgenomen.
Wees extra voorzichtig bij het aansluiten
van de 12V-accu wanneer u niet zeker
weet in welke stand het contact stond voor-
dat de 12V-accu werd opgeladen.
●Auto's met elektrisch bedienbare achter-
klep: De elektrisch bedienbare achterklep
moet worden geïnitialiseerd. ( Blz. 146)
■Vervangen van de 12V-accu
●Gebruik een 12V-accu van het type met
centrale ontgassing (Europese wetgeving).
●Gebruik een 12V-accu van hetzelfde for-
maat als de vorige (LN2), met een gelijk-
waardige capaciteit van 20 uur (20HR) (55
Ah) of meer, en een gelijkwaardige start-
kracht (CCA) van 345 A of meer.
• Als het formaat verschilt, kan de 12V-accu niet goed worden bevestigd.
• Als de capaciteit laag is, zelfs als de auto korte tijd niet gebruikt is, kan de 12V-accu
ontladen en kan het hybridesysteem
mogelijk niet meer worden gestart.
●Gebruik een 12V-accu met een hand-
greep. Als u een 12V-accu zonder hand-
greep gebruikt, zal het verwijderen moeilij-
ker gaan.
●Bevestig, na vervanging, de volgende
onderdelen stevig aan de uitlaatopening
van de 12V-accu.
• Gebruik de uitlaatslang die vóór vervan- ging aan de 12V-accu was bevestigd en
controleer of deze goed op de opening van
de auto is bevestigd.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 511 Wednesday, August 4, 2021 2:39 PM

5127-2. Stappen die genomen moeten worden in noodgevallen
• Gebruik de plug van de uitlaatopening die bij de vervangende 12V-accu hoort of die
van de vervangen 12V-accu. (Afhankelijk
van de te vervangen 12V-accu is de uit-
laatopening mogelijk afgesloten.)
Uitlaatopening
Plug uitlaatopening
Uitlaatslang
Opening in de auto
Neem voor meer informatie contact op met
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■Bij het losnemen van de 12V-accu-
klemmen
Verwijder altijd eers t de minkabel (-). Als
de pluspool (+) bij het verwijderen in con-
tact komt met metalen onderdelen in de
buurt, kunnen er vonken ontstaan waar-
door brand kan ontstaan. Ook kunt u een
elektrische schok krij gen en ernstig letsel
oplopen.
■Accukabels van de 12V-accu losne-
men
Neem de negatieve (-) accupool niet los
van de carrosseriezijde. De losgenomen
negatieve (-) accupool kan in contact
komen met de positieve (+) accupool,
waardoor ernstig letsel als gevolg van een
kortsluiting kan ontstaan.
■Voorkomen van brand en explosie
van de 12V-accu
Neem de volgende voorzorgsmaatregelen
in acht om te voorkomen dat het licht ont-
vlambare gas dat uit de 12V-accu kan
komen, per ongeluk tot ontbranding komt:
●Zorg ervoor dat de startkabel aange-
sloten wordt op de juiste accupool en
niet per ongeluk in aanraking komt met
een ander onderdeel dan de bedoelde
accupool.
●Zorg ervoor dat de op de “+”-pool aan-
gesloten startkabel niet in contact komt
met andere onderdelen of metalen
oppervlakken, zoals metalen steunen
en ongelakt metaal.
●Laat de “+” en “-” klemmen van de start-
kabels niet in contact komen met elkaar.
●Rook niet en gebruik geen lucifers, aan-
stekers en open vuur in de buurt van de
12V-accu.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 512 Wednesday, August 4, 2021 2:39 PM

513
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Voorzorgsmaatregelen 12V-accu
De 12V-accu bevat giftige en corrosieve
elektrolyt en de onderdelen van de accu
bevatten lood en loodhoudende samen-
stellingen. Neem bij het omgaan met de
12V-accu de volgende voorzorgsmaatre-
gelen in acht:
●Draag bij het werken met de 12V-accu
altijd een veiligheidsbril en zorg ervoor
dat de accuvloeistof niet in contact komt
met de huid, kleding of de carrosserie
van de auto.
●Leun niet over de 12V-accu heen.
●Was accuvloeistof, die op de huid of in
de ogen terecht is gekomen, direct weg
met water en raadpleeg een arts. Bedek
de plaats waar de accuvloeistof op
terechtgekomen is met een natte spons
of doek totdat er medische hulp kan
worden verkregen.
●Was altijd uw handen nadat u de accu-
drager, de accupolen en andere accu-
gerelateerde onderdelen hebt aange-
raakt.
●Houd kinderen uit de buurt van de 12V-
accu.
■Na het laden van de 12V-accu
Laat de 12V-accu zo snel mogelijk contro-
leren door uw Toyota-dealer.
Als de 12V-accu verouderd raakt en nog
wordt gebruikt, kan een onwelriekend gas
worden uitgestoten. Dit kan schadelijk zijn
voor de gezondheid van de passagiers.
■Vervangen van de 12V-accu
●Wanneer de vuldop en indicator zich in
de buurt van de klembeugel bevinden,
kan er accuvloeistof (accuzuur) lekken.
●Neem voor meer informatie over het
vervangen van de 12V-accu contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Bevestig, na vervanging, de uitlaatslang
en de plug van de uitlaatopening stevig
op de uitlaatopening van de vervan-
gende 12V-accu. Wanneer deze niet
goed worden geplaatst, kunnen gassen
(waterstof) in het interieur van de auto
terechtkomen en kan het gas ontbran-
den en ontploffen.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startka-
bels voor dat deze niet verstrikt raken in
de koelventilatoren of de ventilatorriem.
■Voorkomen van beschadiging van de
auto
De speciale hulpstartaansluiting moet wor-
den gebruikt als de 12V-accu in een nood-
geval vanuit een andere auto wordt gela-
den. Deze kan niet worden gebruikt als
hulpstart voor een andere auto.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 513 Wednesday, August 4, 2021 2:39 PM

5147-2. Stappen die genomen moeten worden in noodgevallen

Als de koelvloeistoftemperatuurme-
ter in het rode gebied komt of
“Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual”
(Koelvloeistoftemperatuur te hoog.
Breng auto op veilige plaats tot stil-
stand. Raadpleeg handleiding) op
het multi-informa tiedisplay wordt
weergegeven
1 Breng de auto op een veilige plaats
tot stilstand en schakel de aircondi-
tioning en vervolgens het hybride-
systeem uit. 2
Als er stoom te zien is:
Open, nadat de stoom is verdwe-
nen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
3 Controleer nadat het hybridesys-
teem voldoende is afgekoeld de
slangen en het radiateurblok (radia-
teur) op sporen van lekkage.
Radiateur
Koelventilator
Neem bij lekkage van een grote hoeveelheid
koelvloeistof onmiddellij k contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
4 Het koelvloeistofniveau is correct
als het zich tussen de streepjes
FULL en LOW van het reservoir
bevindt.
Reservoir
FULL-streepje
Als uw auto over verhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
De naald van de koelvloeistoftem-
peratuurmeter ( Blz. 104) komt
in het rode gebied of u merkt dat
het hybridesysteem minder ver-
mogen levert. (De auto accele-
reert bijvoorbeeld niet als het
gaspedaal wordt ingetrapt.)
 “Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temp. motorkoelvloei-
stof hoog. Stop op een veilige
plaats. Zie handleiding) of “Hybrid
System Overheated Output Power
Reduced” (Hybri desysteem over-
verhit. Gereduceerd uitgangsver-
mogen) wordt weergegeven op
het multi-informatiedisplay.
 Er komt stoom onder de motorkap
uit.
Correctieprocedures
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 514 Wednesday, August 4, 2021 2:39 PM

515
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
LOW-streepje
Radiateurdop
5 Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt
worden als u geen koelvloeistof bij de hand
hebt.
6Schakel het hybridesysteem en de
airconditioning in en controleer of
de koelventilator van de radiateur
draait en of er geen koelvloeistof
lekt uit de radiateur of de slangen.
De koelventilator gaat draaien als de aircon-
ditioning wordt ingeschakeld direct na een
koude start. Controleer of de ventilator draait
door ernaar te luisteren en te voelen of er
luchtstroom is. Schakel als u hier niet zeker
van bent de airconditioning nog een aantal
keer in en uit. (De ventilator werkt mogelijk
niet bij temperaturen beneden het vriespunt.)
7Als de koelventilator niet draait:
Zet het hybridesysteem onmiddellijk
uit en neem contact op met een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
Als de koelventilator draait:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
8Controleer of “Engine Coolant Temp
High Stop in a Safe Place See
Owner's Manual (Temperatuur koel-
vloeistof te hoog. Breng auto op vei-
lige plaats tot stilstand. Raadpleeg
handleiding)” wordt weergegeven op
het multi-informatiedisplay.
Als de melding niet verdwijnt:
Zet het hybridesysteem uit en neem contact
op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Als de melding niet wordt weergegeven:
Laat de auto nakijken door de dichtstbijzijnde
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als “Hybrid System Overheated Out-
put Power Reduced” (Hybridesys-
teem oververhit. Gereduceerd uit-
gangsvermogen) wordt weergege-
ven op het multi-informatiedisplay
1 Breng de auto op een veilige plaats
tot stilstand.
2 Schakel het hybridesysteem uit en
open de motorkap voorzichtig.
3 Controleer nadat het hybridesys-
teem is afgekoeld de slangen en het
radiateurblok (radiateur) op sporen
van lekkage.
Radiateur
Koelventilator
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 515 Wednesday, August 4, 2021 2:39 PM

5167-2. Stappen die genomen moeten worden in noodgevallen
Neem bij lekkage van een grote hoeveelheid
koelvloeistof onmiddell ijk contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
4 Het koelvloeistofniveau is correct
als het zich tussen de streepjes
FULL en LOW van het reservoir
bevindt.
Reservoir
FULL-streepje
LOW-streepje
5 Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt
worden als u geen koelvloeistof bij de hand
hebt.
6Schakel het hybr idesysteem uit,
wacht minimaal 5 minuten, start het
hybridesysteem weer en controleer
of “Hybrid System Overheated Out-
put Power Reduced” (Hybridesys-
teem oververhit. Gereduceerd uit-
gangsvermogen) op het multi-infor-
matiedisplay wordt weergegeven.
Als de melding niet verdwijnt:
Zet het hybridesysteem uit en neem contact
op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Als de melding niet wordt weergegeven:
De temperatuur van he t hybridesysteem is
gedaald en er kan normaal met de auto gere-
den worden.
Neem echter contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige als de melding weer
herhaaldelijk wordt weergegeven.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 516 Wednesday, August 4, 2021 2:39 PM

517
7

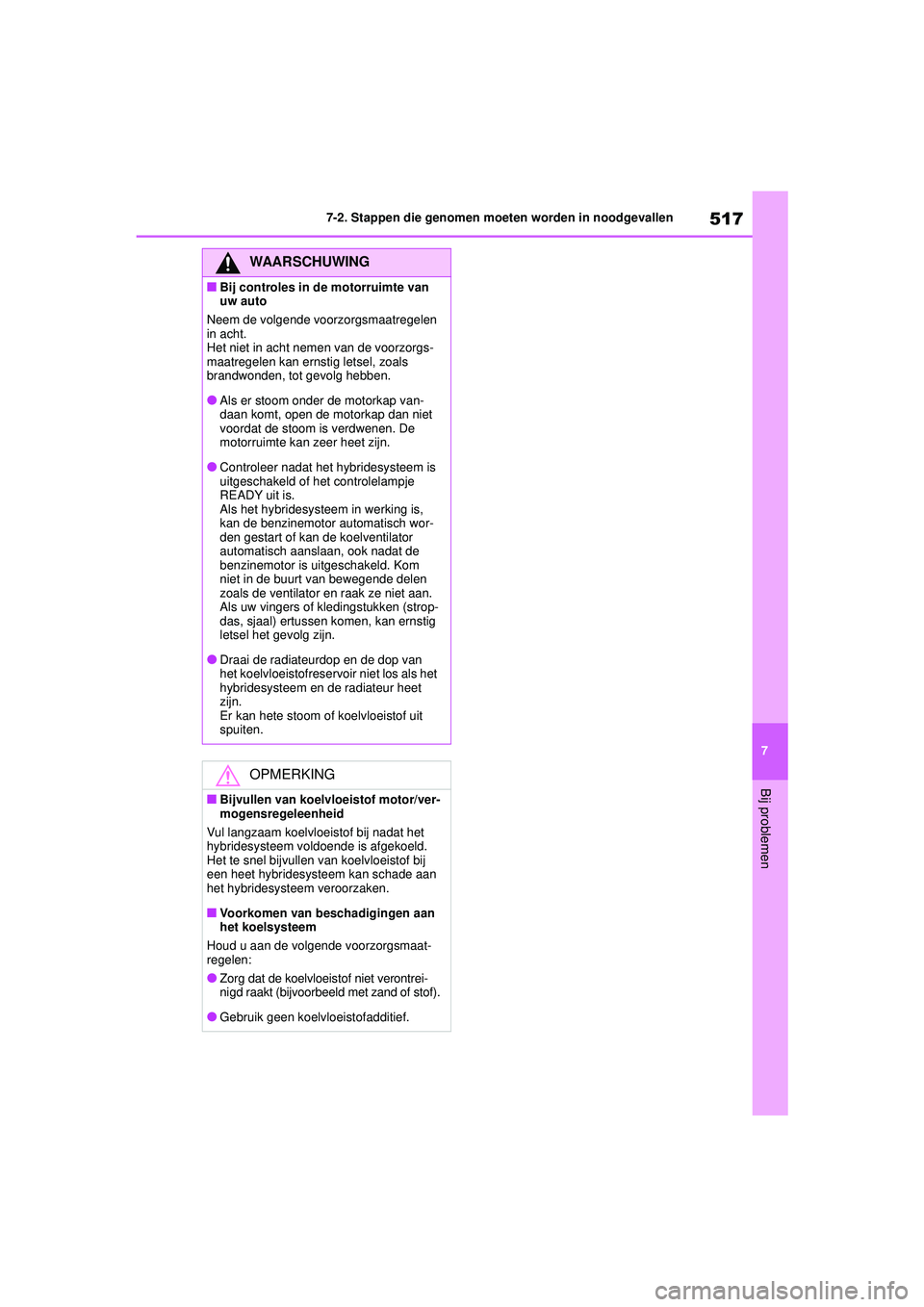

7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
WAARSCHUWING
■Bij controles in de motorruimte van
uw auto
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel, zoals
brandwonden, tot gevolg hebben.
●Als er stoom onder de motorkap van-
daan komt, open de motorkap dan niet
voordat de stoom is verdwenen. De
motorruimte kan zeer heet zijn.
●Controleer nadat het hybridesysteem is
uitgeschakeld of het controlelampje
READY uit is.
Als het hybridesysteem in werking is,
kan de benzinemotor automatisch wor-
den gestart of kan de koelventilator
automatisch aanslaan, ook nadat de
benzinemotor is uitgeschakeld. Kom
niet in de buurt van bewegende delen
zoals de ventilator en raak ze niet aan.
Als uw vingers of kledingstukken (strop-
das, sjaal) ertussen komen, kan ernstig
letsel het gevolg zijn.
●Draai de radiateurdop en de dop van
het koelvloeistofreservoir niet los als het
hybridesysteem en de radiateur heet
zijn.
Er kan hete stoom of koelvloeistof uit
spuiten.
OPMERKING
■Bijvullen van koelvloeistof motor/ver-
mogensregeleenheid
Vul langzaam koelvloeistof bij nadat het
hybridesysteem voldoende is afgekoeld.
Het te snel bijvullen van koelvloeistof bij
een heet hybridesysteem kan schade aan
het hybridesysteem veroorzaken.
■Voorkomen van beschadigingen aan
het koelsysteem
Houd u aan de volgende voorzorgsmaat-
regelen:
●Zorg dat de koelvloeistof niet verontrei-
nigd raakt (bijvoorbeeld met zand of stof).
●Gebruik geen koelvloeistofadditief.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 517 Wednesday, August 4, 2021 2:39 PM

5187-2. Stappen die genomen moeten worden in noodgevallen
1Schakel het hybridesysteem uit. Zet
de selectiehendel in stand P en acti-
veer de parkeerrem.
2 Verwijder modder, sneeuw of zand
rond de voorwielen.
3 Leg een stuk hout, stenen of ander
materiaal onder de voorwielen om
de wielen grip te geven.
4Schakel het hybridesysteem weer in.
5Zet de selectiehendel in stand D of
R en deactiveer de parkeerrem.
Trap vervolgens voorzichtig het
gaspedaal in.
■Wanneer u de auto moeilijk los kunt krij-
gen
Druk op om de TRC uit te schakelen.
Als de auto vast komt te
zitten
Voer de volgende procedures uit
als de banden doorslippen of als
de auto vastzit in modder, sneeuw,
enz.:
Herstelprocedure
WAARSCHUWING
■Bij het vrij proberen te krijgen van
een auto die vastzit
Als u de auto in beweging wilt krijgen door
te “schommelen”, controleer dan eerst of
er in de omgeving van de auto geen
andere auto's, objecten of personen aan-
wezig zijn die geraakt zouden kunnen wor-
den als de auto plotseling in beweging
komt. De auto kan ook een plotselinge
beweging maken als de wielen weer grip
krijgen. Neem de grootst mogelijke voor-
zichtigheid in acht.
■Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere
stand als het gaspedaal is ingetrapt.
Als u dat wel doet, kan de auto onverwacht
snel accelereren, waardoor een aanrijding
en ernstig letsel kunnen ontstaan.
OPMERKING
■Beschadiging van de hybridetrans-
missie en andere componenten voor-
komen
●Vermijd dat de voorwielen doorslippen
en dat u het gaspedaal verder dan
noodzakelijk intrapt.
●Als de auto na deze pogingen nog
steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 518 Wednesday, August 4, 2021 2:39 PM
