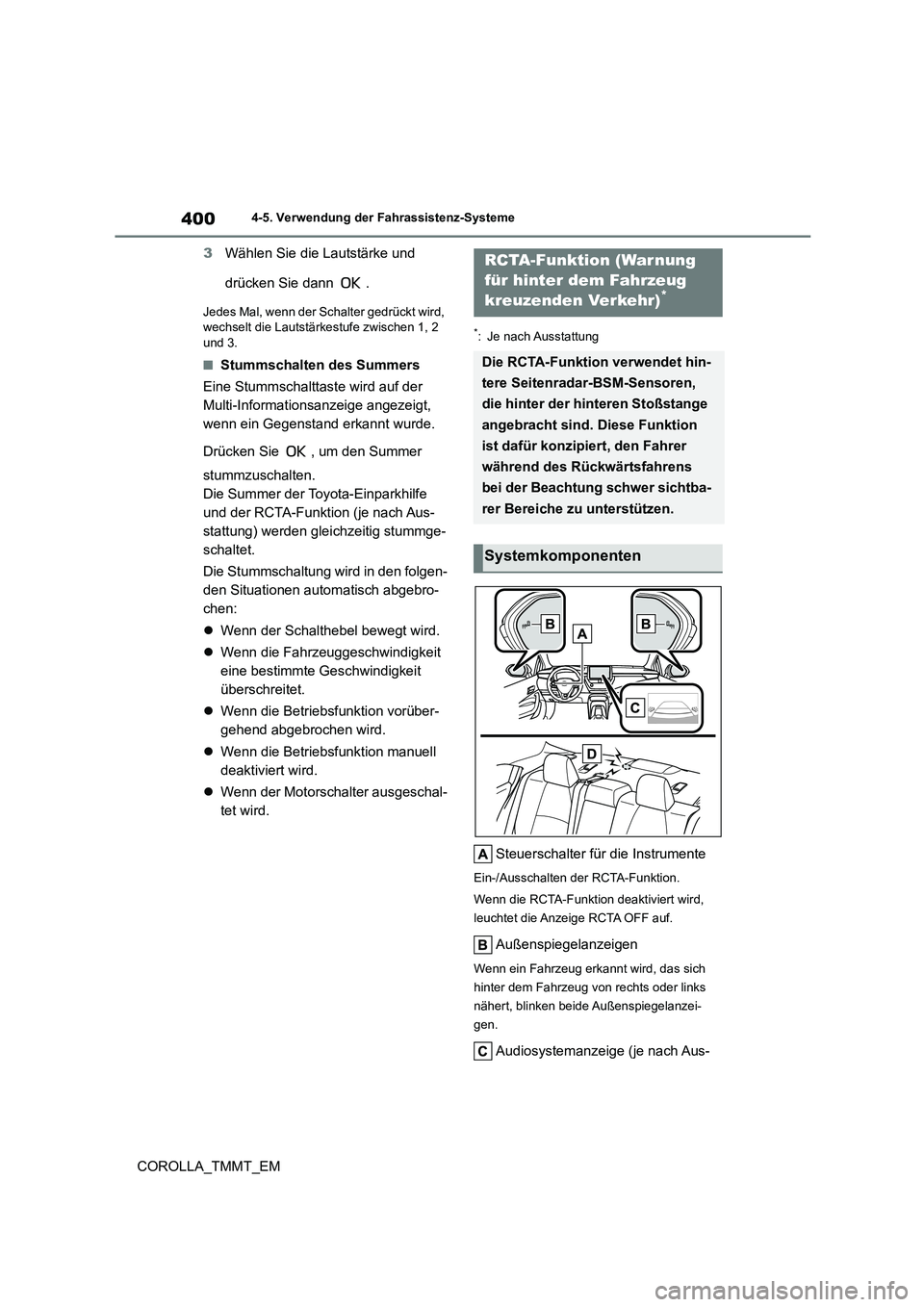

4004-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM
3 Wählen Sie die Lautstärke und
drücken Sie dann .
Jedes Mal, wenn der Schalter gedrückt wird,
wechselt die Lautstärkestufe zwischen 1, 2 und 3.
■Stummschalten des Summers
Eine Stummschalttaste wird auf der
Multi-Informationsanzeige angezeigt,
wenn ein Gegenstand erkannt wurde.
Drücken Sie , um den Summer
stummzuschalten.
Die Summer der Toyo ta-Einparkhilfe
und der RCTA-Funktion (je nach Aus-
stattung) werden gleichzeitig stummge-
schaltet.
Die Stummschaltung wird in den folgen-
den Situationen automatisch abgebro-
chen:
 Wenn der Schalthebel bewegt wird.
 Wenn die Fahrzeuggeschwindigkeit
eine bestimmte Geschwindigkeit
überschreitet.
 Wenn die Betriebsfunktion vorüber-
gehend abgebrochen wird.
 Wenn die Betriebsfunktion manuell
deaktiviert wird.
 Wenn der Motorschalter ausgeschal-
tet wird.
*: Je nach Ausstattung
Steuerschalter für die Instrumente
Ein-/Ausschalten der RCTA-Funktion.
Wenn die RCTA-Funktion deaktiviert wird,
leuchtet die Anzeige RCTA OFF auf.
Außenspiegelanzeigen
Wenn ein Fahrzeug erkannt wird, das sich
hinter dem Fahrzeug v on rechts oder links
nähert, blinken beide Außenspiegelanzei-
gen.
Audiosystemanzeige (je nach Aus-
RCTA-Funktion (War nung
für hinter dem Fahrzeug
kreuzenden Verkehr)*
Die RCTA-Funktion verwendet hin-
tere Seitenradar-BSM-Sensoren,
die hinter der hinteren Stoßstange
angebracht sind. Diese Funktion
ist dafür konzipiert, den Fahrer
während des Rückwärtsfahrens
bei der Beachtung schwer sichtba-
rer Bereiche zu unterstützen.
Systemkomponenten

401
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA_TMMT_EM

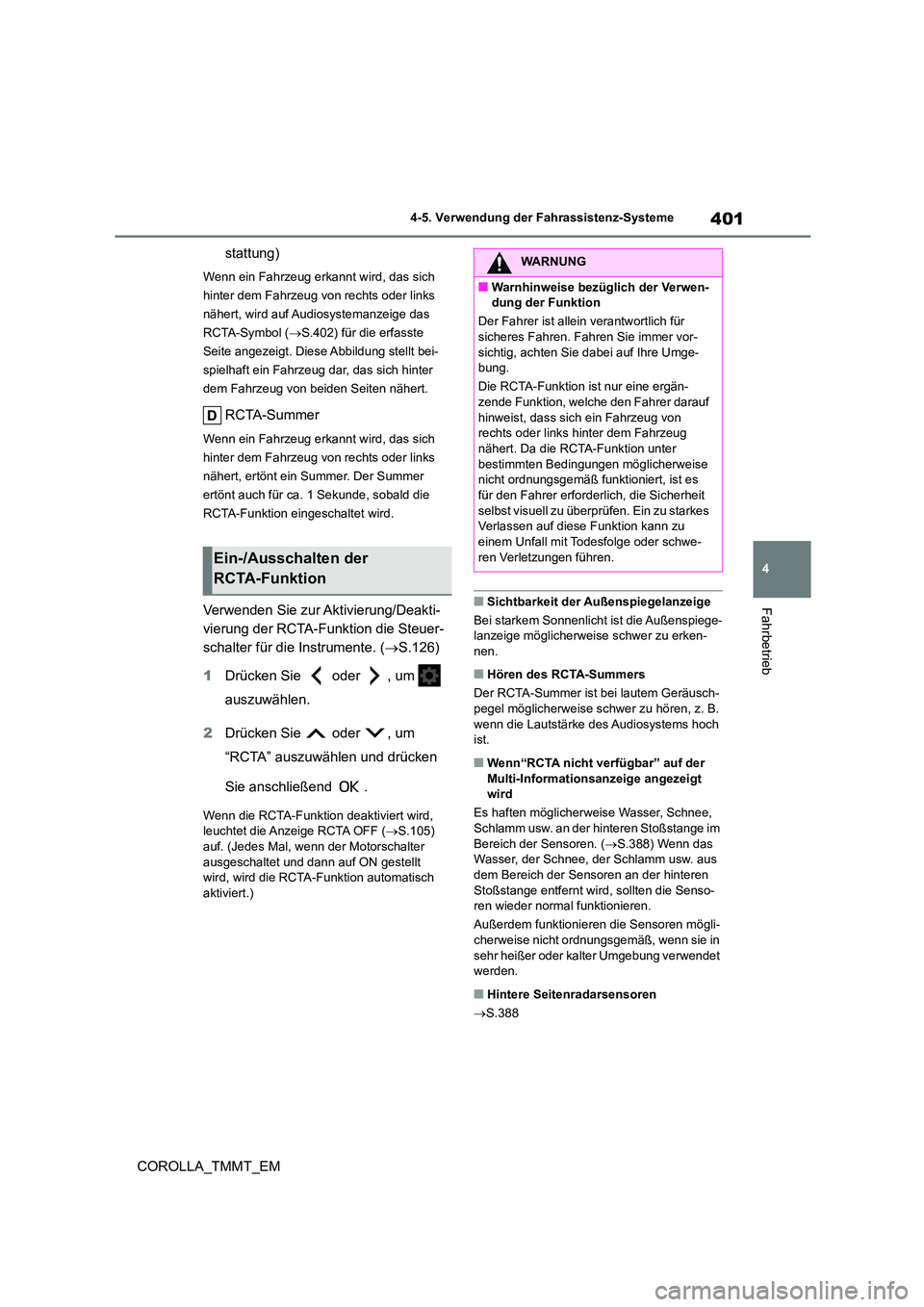

stattung)
Wenn ein Fahrzeug erkannt wird, das sich
hinter dem Fahrzeug von rechts oder links
nähert, wird auf Audiosystemanzeige das
RCTA-Symbol ( S.402) für die erfasste
Seite angezeigt. Diese Abbildung stellt bei-
spielhaft ein Fahrzeug dar, das sich hinter
dem Fahrzeug von beiden Seiten nähert.
RCTA-Summer
Wenn ein Fahrzeug erkannt wird, das sich
hinter dem Fahrzeug von rechts oder links
nähert, ertönt ein Summer. Der Summer
ertönt auch für ca. 1 Sekunde, sobald die
RCTA-Funktion eingeschaltet wird.
Verwenden Sie zur Aktivierung/Deakti-
vierung der RCTA-Funktion die Steuer-
schalter für die Instrumente. ( S.126)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
“RCTA” auszuwählen und drücken
Sie anschließend .
Wenn die RCTA-Funktion deaktiviert wird, leuchtet die Anzeige RCTA OFF ( S.105)
auf. (Jedes Mal, wenn der Motorschalter
ausgeschaltet und dann auf ON gestellt wird, wird die RCTA-Funktion automatisch
aktiviert.)
■Sichtbarkeit der Außenspiegelanzeige
Bei starkem Sonnenlicht ist die Außenspiege- lanzeige möglicherweise schwer zu erken-
nen.
■Hören des RCTA-Summers
Der RCTA-Summer ist bei lautem Geräusch-
pegel möglicherweise schwer zu hören, z. B. wenn die Lautstärke des Audiosystems hoch
ist.
■Wenn“RCTA nicht verfügbar” auf der
Multi-Information sanzeige angezeigt wird
Es haften möglicherweise Wasser, Schnee,
Schlamm usw. an der hinteren Stoßstange im
Bereich der Sensoren. ( S.388) Wenn das Wasser, der Schnee, der Schlamm usw. aus
dem Bereich der Sensoren an der hinteren
Stoßstange entfernt wird, sollten die Senso- ren wieder normal funktionieren.
Außerdem funktionieren die Sensoren mögli-
cherweise nicht ordnungsgemäß, wenn sie in
sehr heißer oder kalter Umgebung verwendet werden.
■Hintere Seitenradarsensoren
 S.388
Ein-/Ausschalten der
RCTA-Funktion
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung der Funktion
Der Fahrer ist allein verantwortlich für
sicheres Fahren. Fahren Sie immer vor- sichtig, achten Sie dabei auf Ihre Umge-
bung.
Die RCTA-Funktion ist nur eine ergän-
zende Funktion, welche den Fahrer darauf hinweist, dass sich ein Fahrzeug von
rechts oder links hinter dem Fahrzeug
nähert. Da die RCTA-Funktion unter bestimmten Bedingungen möglicherweise
nicht ordnungsgemäß funktioniert, ist es
für den Fahrer erforderlich, die Sicherheit selbst visuell zu überprüfen. Ein zu starkes
Verlassen auf diese Funktion kann zu
einem Unfall mit Todesfolge oder schwe- ren Verletzungen führen.

4024-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM

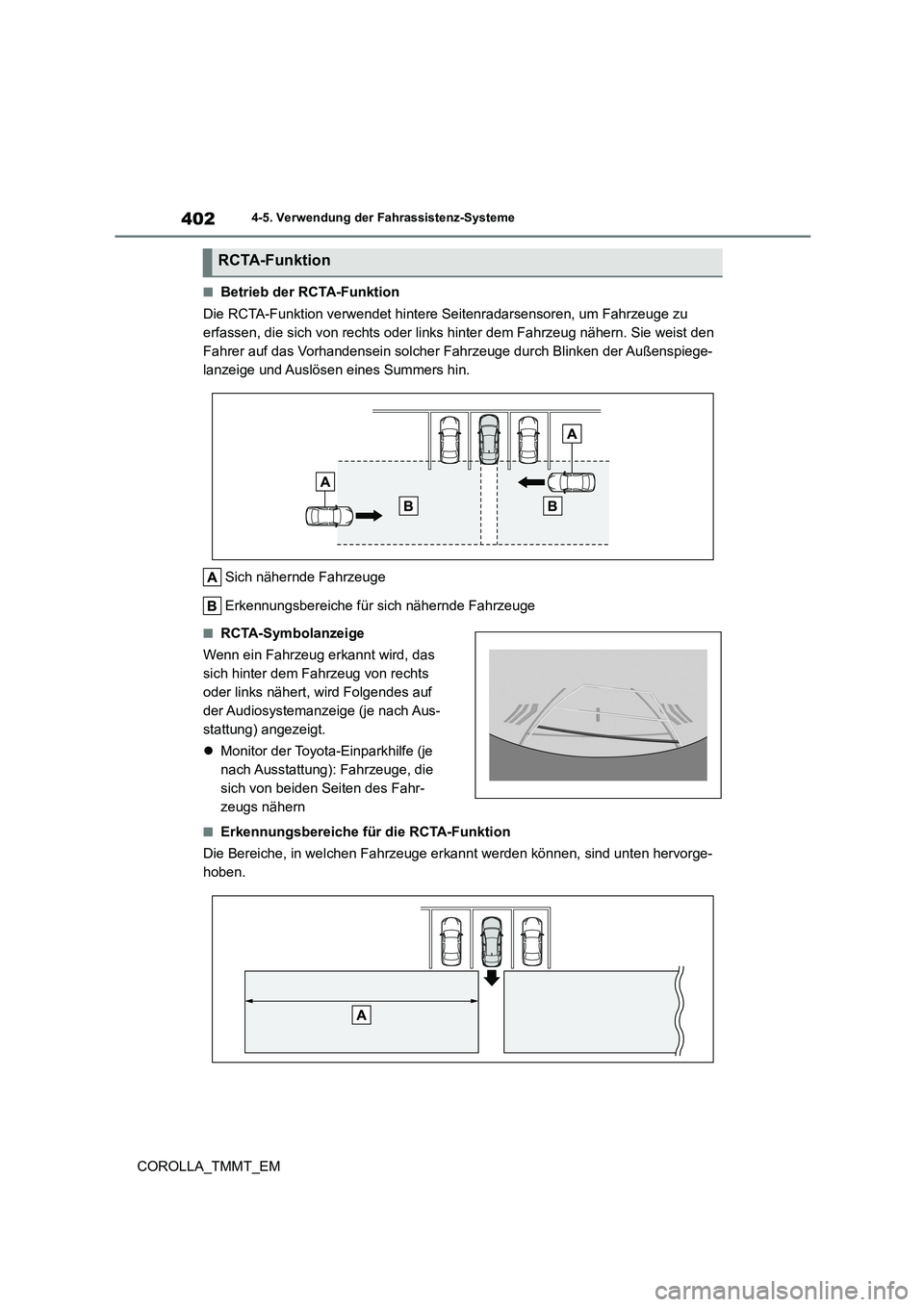

■Betrieb der RCTA-Funktion
Die RCTA-Funktion verwendet hintere Seitenradarsensoren, um Fahrzeuge zu
erfassen, die sich von rechts oder links hinter dem Fahrzeug nähern. Sie weist den
Fahrer auf das Vorhandensein solcher Fahrzeuge durch Blinken der Außenspiege-
lanzeige und Auslösen eines Summers hin.
Sich nähernde Fahrzeuge
Erkennungsbereiche für sich nähernde Fahrzeuge
■RCTA-Symbolanzeige
Wenn ein Fahrzeug erkannt wird, das
sich hinter dem Fahrzeug von rechts
oder links nähert, wird Folgendes auf
der Audiosystemanzeige (je nach Aus-
stattung) angezeigt.
 Monitor der Toyota-Einparkhilfe (je
nach Ausstattung): Fahrzeuge, die
sich von beiden Seiten des Fahr-
zeugs nähern
■Erkennungsbereiche für die RCTA-Funktion
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervorge-
hoben.
RCTA-Funktion

403
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA_TMMT_EM

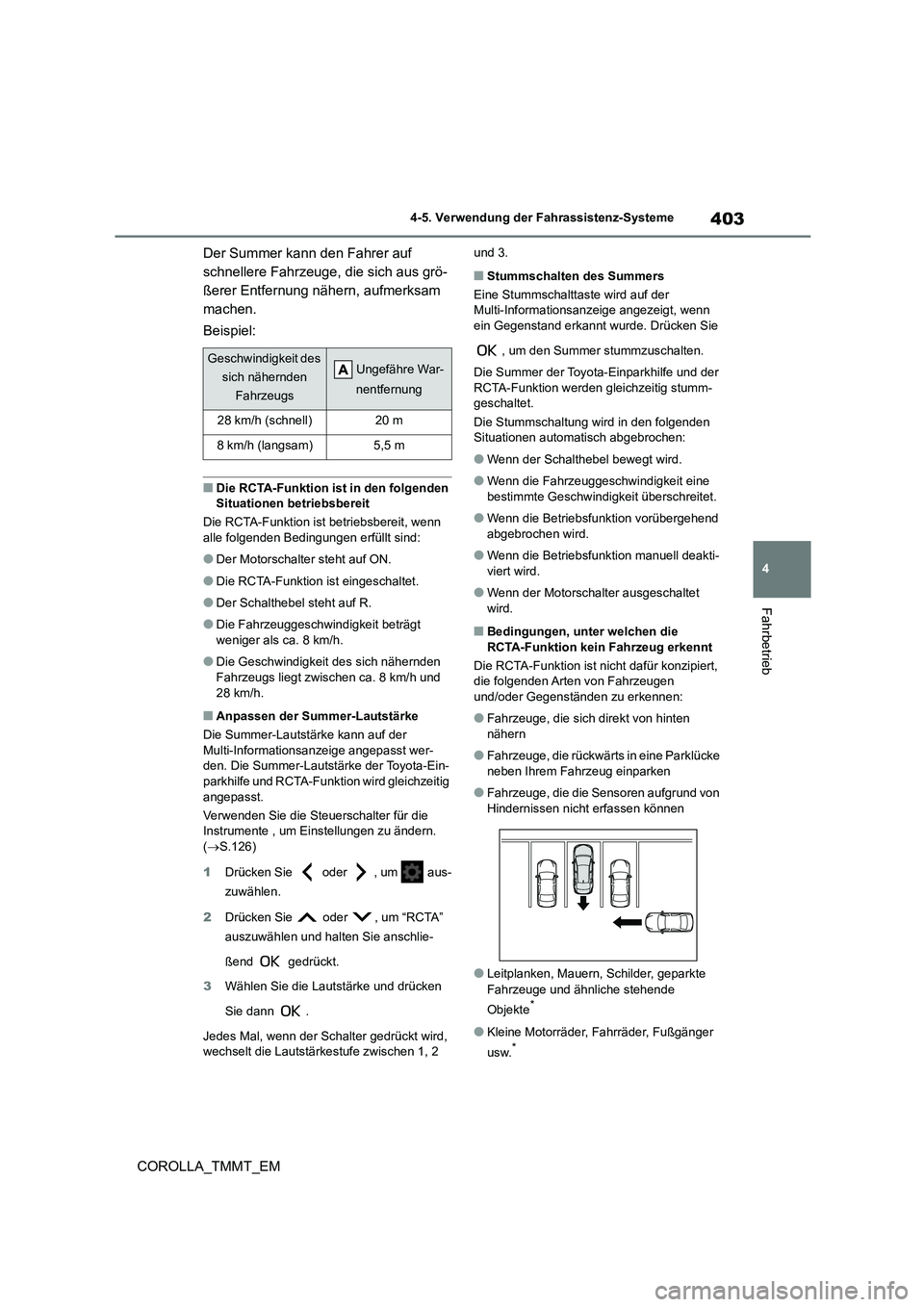

Der Summer kann den Fahrer auf
schnellere Fahrzeuge, die sich aus grö-
ßerer Entfernung nähern, aufmerksam
machen.
Beispiel:
■Die RCTA-Funktion ist in den folgenden
Situationen betriebsbereit
Die RCTA-Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind:
●Der Motorschalter steht auf ON.
●Die RCTA-Funktion ist eingeschaltet.
●Der Schalthebel steht auf R.
●Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 8 km/h.
●Die Geschwindigkeit des sich nähernden Fahrzeugs liegt zwischen ca. 8 km/h und
28 km/h.
■Anpassen der Summer-Lautstärke
Die Summer-Lautstärke kann auf der
Multi-Informationsanzeige angepasst wer- den. Die Summer-Lautstärke der Toyota-Ein-
parkhilfe und RCTA-Funktion wird gleichzeitig
angepasst.
Verwenden Sie die Steuerschalter für die Instrumente , um Einstellungen zu ändern.
( S.126)
1 Drücken Sie oder , um aus-
zuwählen.
2 Drücken Sie oder , um “RCTA”
auszuwählen und halten Sie anschlie-
ßend gedrückt.
3 Wählen Sie die Lautstärke und drücken
Sie dann .
Jedes Mal, wenn der Schalter gedrückt wird, wechselt die Lautstärkestufe zwischen 1, 2
und 3.
■Stummschalten des Summers
Eine Stummschalttaste wird auf der Multi-Informationsanzeige angezeigt, wenn
ein Gegenstand erkannt wurde. Drücken Sie
, um den Summer stummzuschalten.
Die Summer der Toyota-Einparkhilfe und der
RCTA-Funktion werden gleichzeitig stumm- geschaltet.
Die Stummschaltung wird in den folgenden Situationen automatisch abgebrochen:
●Wenn der Schalthebel bewegt wird.
●Wenn die Fahrzeuggeschwindigkeit eine
bestimmte Geschwindigkeit überschreitet.
●Wenn die Betriebsfunktion vorübergehend
abgebrochen wird.
●Wenn die Betriebsfunktion manuell deakti-
viert wird.
●Wenn der Motorschalter ausgeschaltet
wird.
■Bedingungen, unter welchen die RCTA-Funktion kein Fahrzeug erkennt
Die RCTA-Funktion ist nicht dafür konzipiert,
die folgenden Arten von Fahrzeugen
und/oder Gegenständen zu erkennen:
●Fahrzeuge, die sich direkt von hinten
nähern
●Fahrzeuge, die rückwärts in eine Parklücke
neben Ihrem Fahrzeug einparken
●Fahrzeuge, die die Sensoren aufgrund von
Hindernissen nicht erfassen können
●Leitplanken, Mauern, Schilder, geparkte
Fahrzeuge und ähnliche stehende
Objekte*
●Kleine Motorräder, Fahrräder, Fußgänger
usw.*
Geschwindigkeit des
sich nähernden
Fahrzeugs
Ungefähre War-
nentfernung
28 km/h (schnell)20 m
8 km/h (langsam)5,5 m

4044-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM

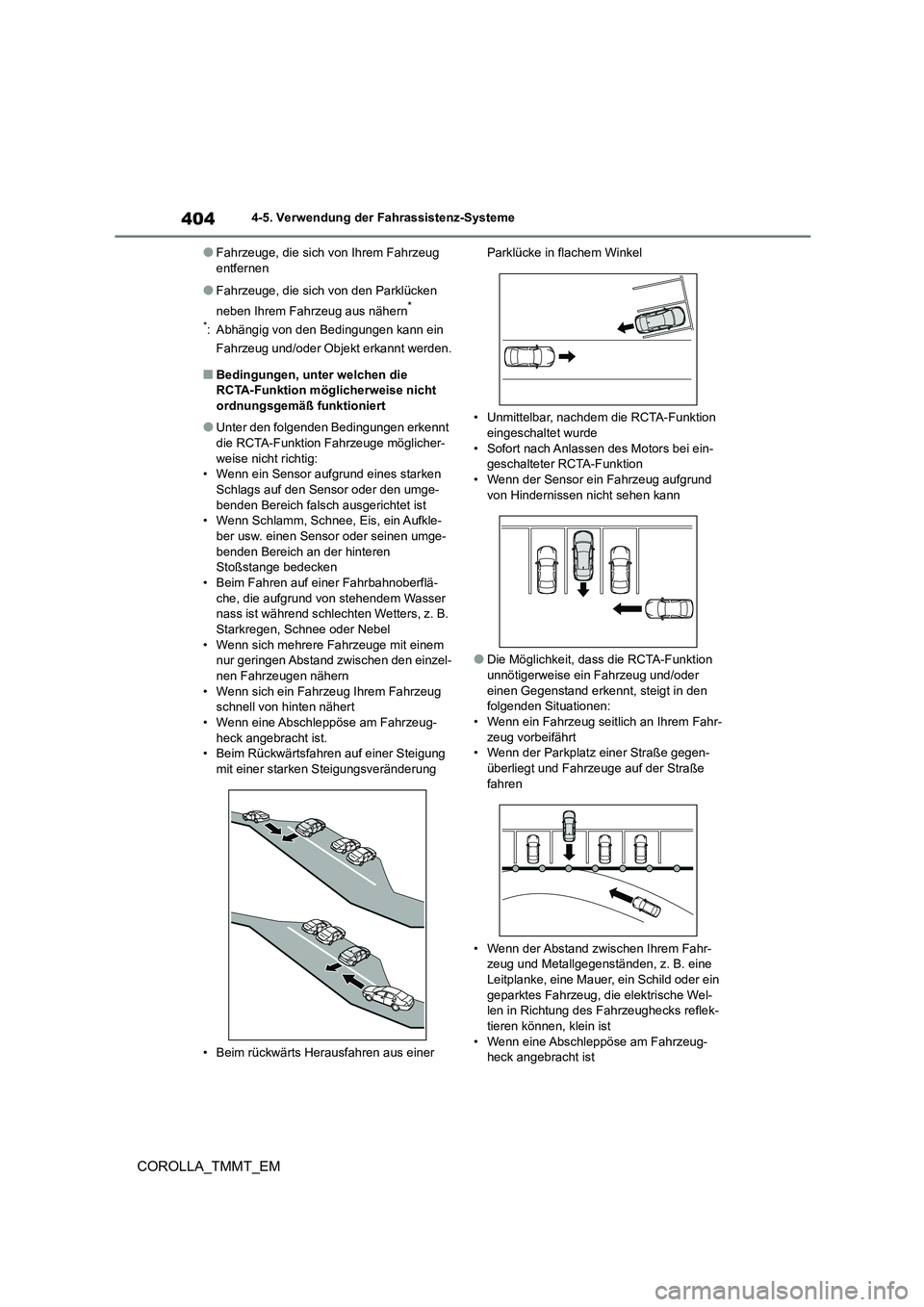

●Fahrzeuge, die sich von Ihrem Fahrzeug entfernen
●Fahrzeuge, die sich von den Parklücken
neben Ihrem Fahrzeug aus nähern*
*: Abhängig von den Bedingungen kann ein
Fahrzeug und/oder Objekt erkannt werden.
■Bedingungen, unter welchen die
RCTA-Funktion möglicherweise nicht
ordnungsgemäß funktioniert
●Unter den folgenden Bedingungen erkennt
die RCTA-Funktion Fahrzeuge möglicher- weise nicht richtig:
• Wenn ein Sensor aufgrund eines starken
Schlags auf den Sensor oder den umge- benden Bereich falsch ausgerichtet ist
• Wenn Schlamm, Schnee, Eis, ein Aufkle-
ber usw. einen Sensor oder seinen umge- benden Bereich an der hinteren
Stoßstange bedecken
• Beim Fahren auf einer Fahrbahnoberflä- che, die aufgrund von stehendem Wasser
nass ist während schlechten Wetters, z. B.
Starkregen, Schnee oder Nebel • Wenn sich mehrere Fahrzeuge mit einem
nur geringen Abstand zwischen den einzel-
nen Fahrzeugen nähern • Wenn sich ein Fahrzeug Ihrem Fahrzeug
schnell von hinten nähert
• Wenn eine Abschleppöse am Fahrzeug- heck angebracht ist.
• Beim Rückwärtsfahren auf einer Steigung
mit einer starken Steigungsveränderung
• Beim rückwärts Herausfahren aus einer
Parklücke in flachem Winkel
• Unmittelbar, nachdem die RCTA-Funktion
eingeschaltet wurde
• Sofort nach Anlassen des Motors bei ein- geschalteter RCTA-Funktion
• Wenn der Sensor ein Fahrzeug aufgrund
von Hindernissen nicht sehen kann
●Die Möglichkeit, dass die RCTA-Funktion
unnötigerweise ein Fahrzeug und/oder einen Gegenstand erkennt, steigt in den
folgenden Situationen:
• Wenn ein Fahrzeug seitlich an Ihrem Fahr- zeug vorbeifährt
• Wenn der Parkplatz einer Straße gegen-
überliegt und Fahrzeuge auf der Straße fahren
• Wenn der Abstand zwischen Ihrem Fahr- zeug und Metallgegenständen, z. B. eine
Leitplanke, eine Mauer, ein Schild oder ein
geparktes Fahrzeug, die elektrische Wel- len in Richtung des Fahrzeughecks reflek-
tieren können, klein ist
• Wenn eine Abschleppöse am Fahrzeug- heck angebracht ist

405
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA_TMMT_EM

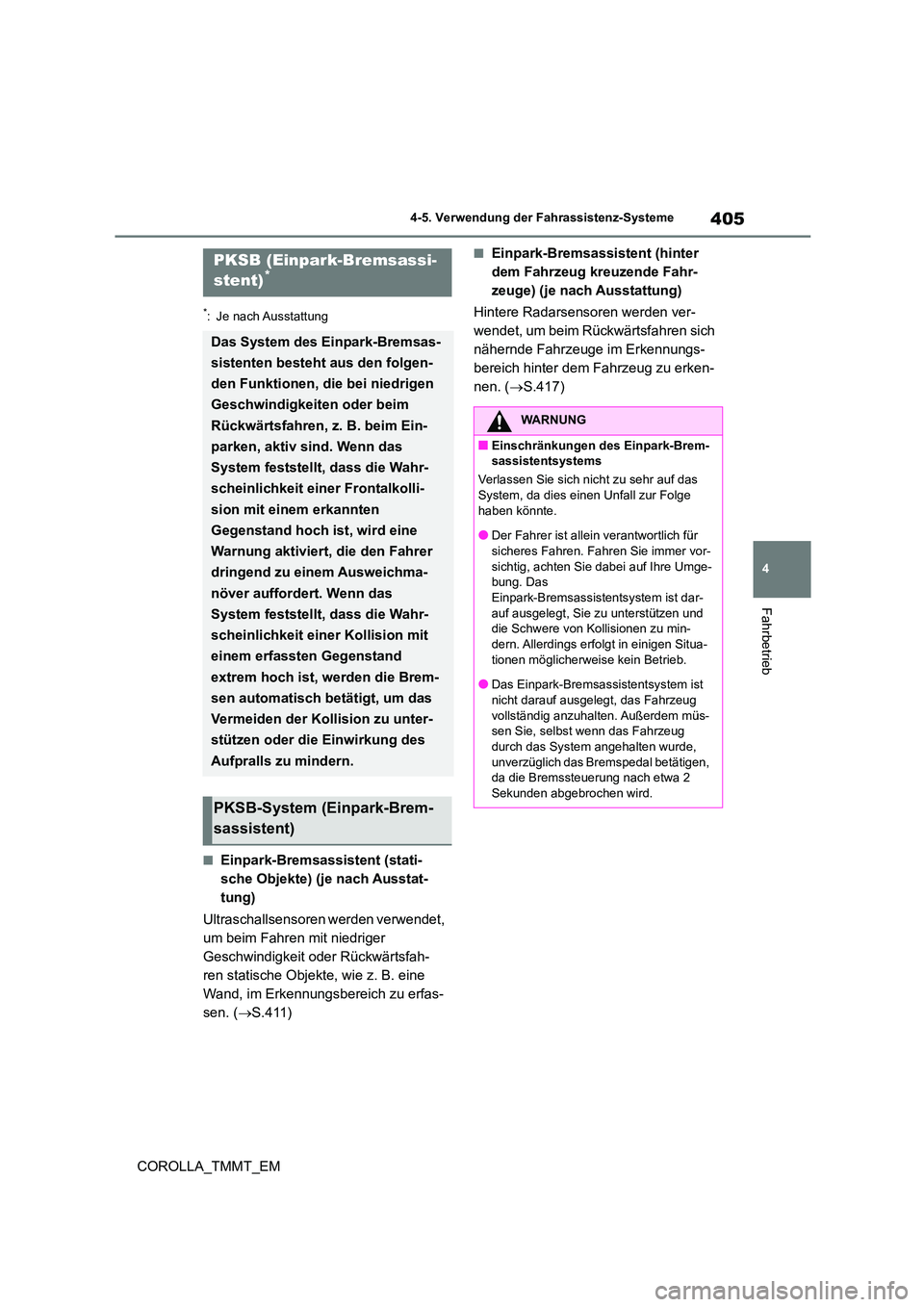

*: Je nach Ausstattung
■Einpark-Bremsassistent (stati-
sche Objekte) (je nach Ausstat-
tung)
Ultraschallsensoren werden verwendet,
um beim Fahren mit niedriger
Geschwindigkeit oder Rückwärtsfah-
ren statische Objekte, wie z. B. eine
Wand, im Erkennungsbereich zu erfas-
sen. ( S.411)
■Einpark-Bremsassistent (hinter
dem Fahrzeug kreuzende Fahr-
zeuge) (je nach Ausstattung)
Hintere Radarsensoren werden ver-
wendet, um beim Rückwärtsfahren sich
nähernde Fahrzeuge im Erkennungs-
bereich hinter dem Fahrzeug zu erken-
nen. ( S.417)
PKSB (Einpark-Bremsassi-
stent)*
Das System des Einpark-Bremsas-
sistenten besteht aus den folgen-
den Funktionen, die bei niedrigen
Geschwindigkeiten oder beim
Rückwärtsfahren, z. B. beim Ein-
parken, aktiv sind. Wenn das
System feststellt, dass die Wahr-
scheinlichkeit einer Frontalkolli-
sion mit einem erkannten
Gegenstand hoch ist, wird eine
Warnung aktiviert, die den Fahrer
dringend zu einem Ausweichma-
növer auffordert. Wenn das
System feststellt, dass die Wahr-
scheinlichkeit einer Kollision mit
einem erfassten Gegenstand
extrem hoch ist, werden die Brem-
sen automatisch betätigt, um das
Vermeiden der Kollision zu unter-
stützen oder die Einwirkung des
Aufpralls zu mindern.
PKSB-System (Einpark-Brem-
sassistent)
WARNUNG
■Einschränkungen des Einpark-Brem-
sassistentsystems
Verlassen Sie sich nicht zu sehr auf das
System, da dies einen Unfall zur Folge haben könnte.
●Der Fahrer ist allein verantwortlich für
sicheres Fahren. Fahren Sie immer vor- sichtig, achten Sie dabei auf Ihre Umge-
bung. Das
Einpark-Bremsassistent system ist dar- auf ausgelegt, Sie zu unterstützen und
die Schwere von Kollisionen zu min-
dern. Allerdings erfolgt in einigen Situa- tionen möglicherweise kein Betrieb.
●Das Einpark-Bremsassi stentsystem ist
nicht darauf ausgelegt, das Fahrzeug
vollständig anzuhalten. Außerdem müs- sen Sie, selbst wenn das Fahrzeug
durch das System angehalten wurde,
unverzüglich das Bremspedal betätigen, da die Bremssteuerung nach etwa 2
Sekunden abgebrochen wird.

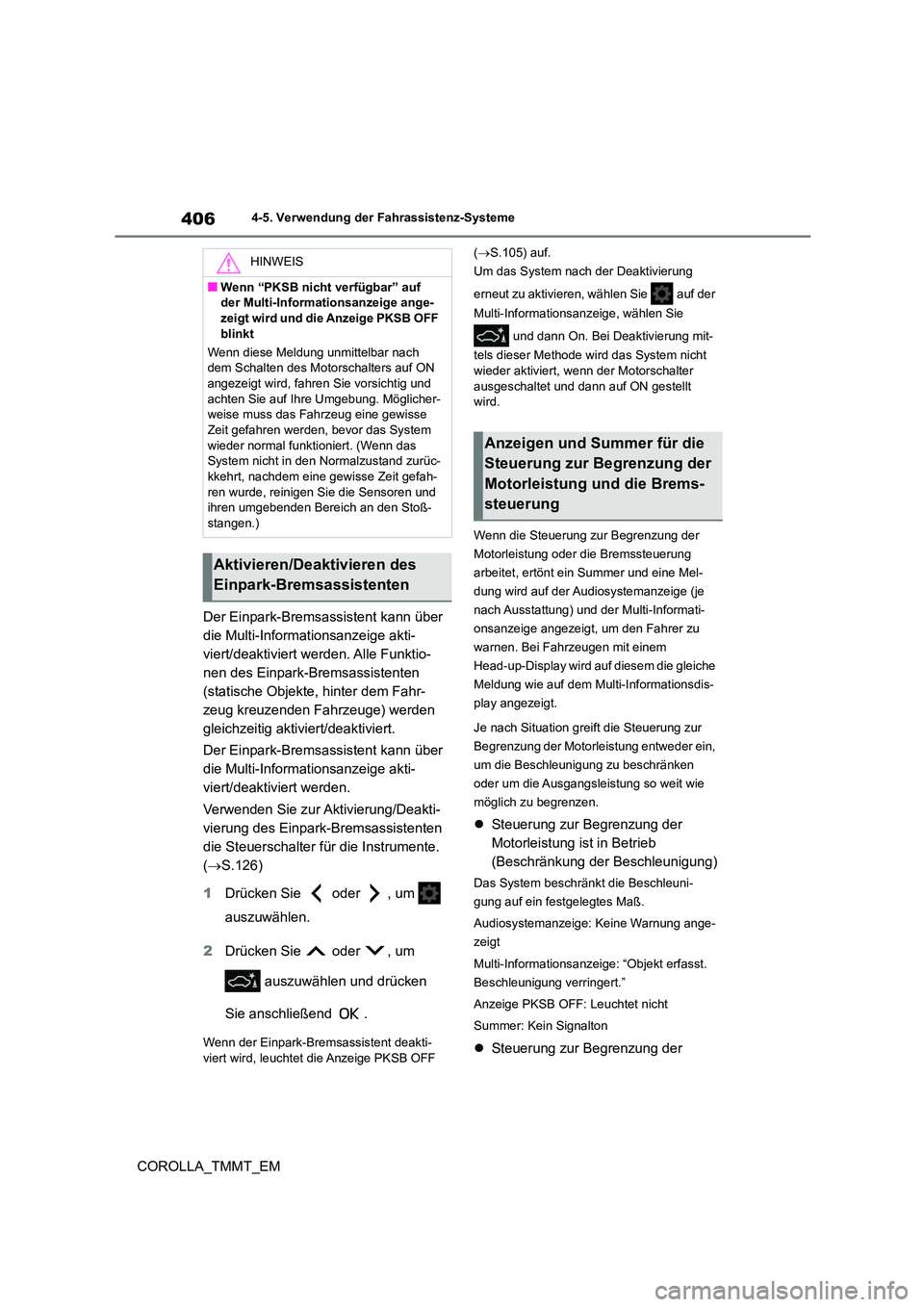

4064-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM
Der Einpark-Bremsassistent kann über
die Multi-Informationsanzeige akti-
viert/deaktiviert werden. Alle Funktio-
nen des Einpark-Bremsassistenten
(statische Objekte, hinter dem Fahr-
zeug kreuzenden Fahrzeuge) werden
gleichzeitig aktiviert/deaktiviert.
Der Einpark-Bremsassistent kann über
die Multi-Informationsanzeige akti-
viert/deaktiviert werden.
Verwenden Sie zur Aktivierung/Deakti-
vierung des Einpark-Bremsassistenten
die Steuerschalter für die Instrumente.
( S.126)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
auszuwählen und drücken
Sie anschließend .
Wenn der Einpark-Bremsassistent deakti-
viert wird, leuchtet die Anzeige PKSB OFF
( S.105) auf.
Um das System nach der Deaktivierung
erneut zu aktivieren, wählen Sie auf der
Multi-Informationsanzeige, wählen Sie
und dann On. Bei Deaktivierung mit-
tels dieser Methode wird das System nicht
wieder aktiviert, wenn der Motorschalter ausgeschaltet und dann auf ON gestellt
wird.
Wenn die Steuerung zur Begrenzung der
Motorleistung oder die Bremssteuerung
arbeitet, ertönt ein Summer und eine Mel-
dung wird auf der Audi osystemanzeige (je
nach Ausstattung) und der Multi-Informati-
onsanzeige angezeigt, um den Fahrer zu
warnen. Bei Fahrzeugen mit einem
Head-up-Display wird auf diesem die gleiche
Meldung wie auf dem Multi-Informationsdis-
play angezeigt.
Je nach Situation greift die Steuerung zur
Begrenzung der Motorleistung entweder ein,
um die Beschleunigung zu beschränken
oder um die Ausgangsleistung so weit wie
möglich zu begrenzen.
 Steuerung zur Begrenzung der
Motorleistung ist in Betrieb
(Beschränkung der Beschleunigung)
Das System beschränkt die Beschleuni-
gung auf ein festgelegtes Maß.
Audiosystemanzeige: Keine Warnung ange-
zeigt
Multi-Informationsanzeige: “Objekt erfasst.
Beschleunigung verringert.”
Anzeige PKSB OFF: Leuchtet nicht
Summer: Kein Signalton
 Steuerung zur Begrenzung der
HINWEIS
■Wenn “PKSB nicht verfügbar” auf
der Multi-Informat ionsanzeige ange-
zeigt wird und die Anzeige PKSB OFF blinkt
Wenn diese Meldung unmittelbar nach
dem Schalten des Motorschalters auf ON
angezeigt wird, fahren Sie vorsichtig und achten Sie auf Ihre Umgebung. Möglicher-
weise muss das Fahr zeug eine gewisse
Zeit gefahren werden, bevor das System wieder normal funktioniert. (Wenn das
System nicht in den Normalzustand zurüc-
kkehrt, nachdem eine gewisse Zeit gefah- ren wurde, reinigen Sie die Sensoren und
ihren umgebenden Bereich an den Stoß-
stangen.)
Aktivieren/Deaktivieren des
Einpark-Bremsassistenten
Anzeigen und Summer für die
Steuerung zur Begrenzung der
Motorleistung und die Brems-
steuerung

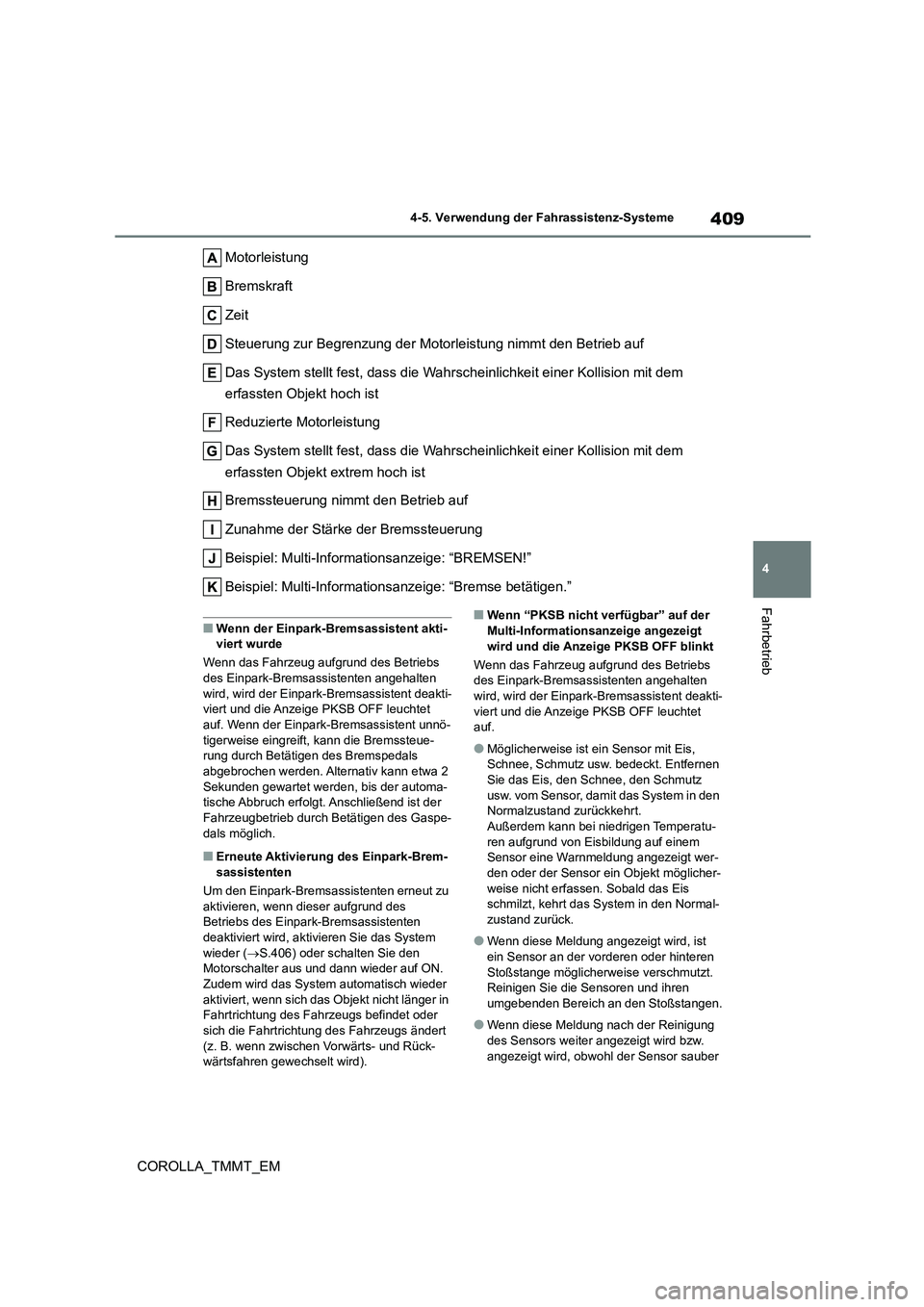

409
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA_TMMT_EM
Motorleistung
Bremskraft
Zeit
Steuerung zur Begrenzung der Motorleistung nimmt den Betrieb auf
Das System stellt fest, dass die Wahrscheinlichkeit einer Kollision mit dem
erfassten Objekt hoch ist
Reduzierte Motorleistung
Das System stellt fest, dass die Wahrscheinlichkeit einer Kollision mit dem
erfassten Objekt extrem hoch ist
Bremssteuerung nimmt den Betrieb auf
Zunahme der Stärke der Bremssteuerung
Beispiel: Multi-Informationsanzeige: “BREMSEN!”
Beispiel: Multi-Informationsanzeige: “Bremse betätigen.”
■Wenn der Einpark-Bremsassistent akti-
viert wurde
Wenn das Fahrzeug aufgrund des Betriebs des Einpark-Bremsassistenten angehalten
wird, wird der Einpark -Bremsassistent deakti-
viert und die Anzeige PKSB OFF leuchtet
auf. Wenn der Einpark-Bremsassistent unnö- tigerweise eingreift, kann die Bremssteue-
rung durch Betätigen des Bremspedals
abgebrochen werden. Alternativ kann etwa 2 Sekunden gewartet werden, bis der automa-
tische Abbruch erfolgt. Anschließend ist der
Fahrzeugbetrieb durch Betätigen des Gaspe- dals möglich.
■Erneute Aktivierung des Einpark-Brem-
sassistenten
Um den Einpark-Bremsassistenten erneut zu
aktivieren, wenn dieser aufgrund des Betriebs des Einpark-Bremsassistenten
deaktiviert wird, akti vieren Sie das System
wieder ( S.406) oder schalten Sie den Motorschalter aus und dann wieder auf ON.
Zudem wird das System automatisch wieder
aktiviert, wenn sich das Objekt nicht länger in Fahrtrichtung des Fahrzeugs befindet oder
sich die Fahrtrichtung des Fahrzeugs ändert
(z. B. wenn zwischen Vorwärts- und Rück- wärtsfahren gewechselt wird).
■Wenn “PKSB nicht verfügbar” auf der
Multi-Information sanzeige angezeigt
wird und die Anzeige PKSB OFF blinkt
Wenn das Fahrzeug aufgrund des Betriebs des Einpark-Bremsa ssistenten angehalten
wird, wird der Einpark-Bremsassistent deakti-
viert und die Anzeige PKSB OFF leuchtet auf.
●Möglicherweise ist ei n Sensor mit Eis, Schnee, Schmutz usw. bedeckt. Entfernen
Sie das Eis, den Schnee, den Schmutz
usw. vom Sensor, damit das System in den Normalzustand zurückkehrt.
Außerdem kann bei niedrigen Temperatu-
ren aufgrund von Eisbildung auf einem
Sensor eine Warnmeldung angezeigt wer- den oder der Sensor ein Objekt möglicher-
weise nicht erfassen. Sobald das Eis
schmilzt, kehrt das System in den Normal- zustand zurück.
●Wenn diese Meldung angezeigt wird, ist ein Sensor an der vorderen oder hinteren
Stoßstange möglicherweise verschmutzt.
Reinigen Sie die Sensoren und ihren umgebenden Bereich an den Stoßstangen.
●Wenn diese Meldung nach der Reinigung des Sensors weiter angezeigt wird bzw.
angezeigt wird, obwohl der Sensor sauber
