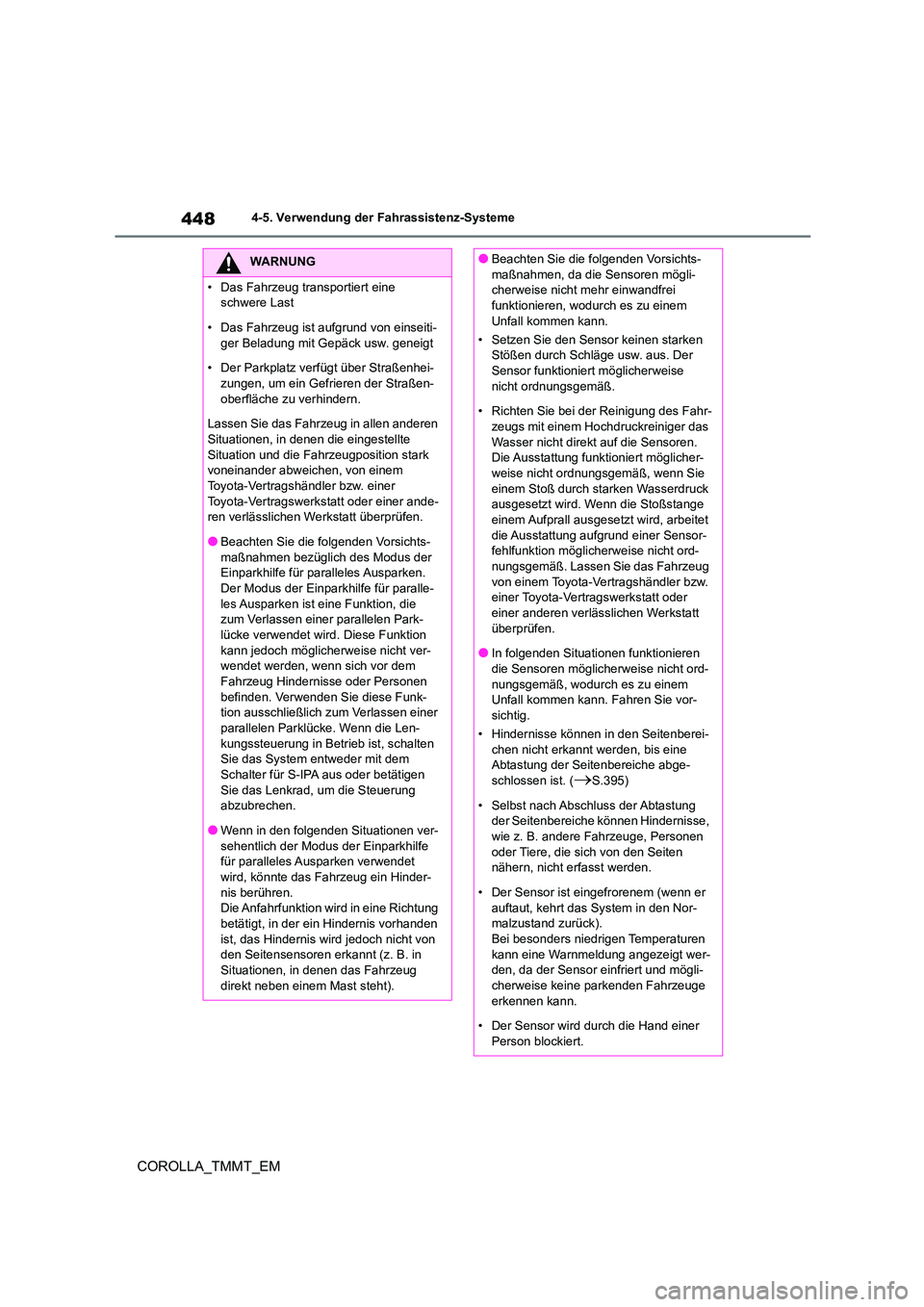

4484-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM
WARNUNG
• Das Fahrzeug transportiert eine
schwere Last
• Das Fahrzeug ist aufgrund von einseiti- ger Beladung mit Gepäck usw. geneigt
• Der Parkplatz verfügt über Straßenhei-
zungen, um ein Gefrieren der Straßen- oberfläche zu verhindern.
Lassen Sie das Fahrzeug in allen anderen
Situationen, in denen die eingestellte Situation und die Fahrzeugposition stark
voneinander abweichen, von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
●Beachten Sie die folgenden Vorsichts- maßnahmen bezüglich des Modus der
Einparkhilfe für paralleles Ausparken.
Der Modus der Einparkhilfe für paralle- les Ausparken ist eine Funktion, die
zum Verlassen einer parallelen Park-
lücke verwendet wird. Diese Funktion kann jedoch möglicherweise nicht ver-
wendet werden, wenn sich vor dem
Fahrzeug Hindernisse oder Personen
befinden. Verwenden Sie diese Funk- tion ausschließlich zum Verlassen einer
parallelen Parklücke. Wenn die Len-
kungssteuerung in Betrieb ist, schalten Sie das System entweder mit dem
Schalter für S-IPA aus oder betätigen
Sie das Lenkrad, um die Steuerung abzubrechen.
●Wenn in den folgenden Situationen ver-
sehentlich der Modus der Einparkhilfe für paralleles Ausparken verwendet
wird, könnte das Fahrzeug ein Hinder-
nis berühren. Die Anfahrfunktion wird in eine Richtung
betätigt, in der ein Hindernis vorhanden
ist, das Hindernis wird jedoch nicht von den Seitensensoren erkannt (z. B. in
Situationen, in denen das Fahrzeug
direkt neben einem Mast steht).
●Beachten Sie die folgenden Vorsichts-
maßnahmen, da die Sensoren mögli-
cherweise nicht mehr einwandfrei funktionieren, wodurch es zu einem
Unfall kommen kann.
• Setzen Sie den Sensor keinen starken
Stößen durch Schläge usw. aus. Der Sensor funktioniert möglicherweise
nicht ordnungsgemäß.
• Richten Sie bei der Reinigung des Fahr-
zeugs mit einem Hochdruckreiniger das Wasser nicht direkt auf die Sensoren.
Die Ausstattung funktioniert möglicher-
weise nicht ordnungsgemäß, wenn Sie einem Stoß durch starken Wasserdruck
ausgesetzt wird. Wenn die Stoßstange
einem Aufprall ausgesetzt wird, arbeitet die Ausstattung aufgrund einer Sensor-
fehlfunktion möglicherweise nicht ord-
nungsgemäß. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt überprüfen.
●In folgenden Situationen funktionieren
die Sensoren möglicherweise nicht ord- nungsgemäß, wodurch es zu einem
Unfall kommen kann. Fahren Sie vor-
sichtig.
• Hindernisse können in den Seitenberei- chen nicht erkannt werden, bis eine
Abtastung der Seitenbereiche abge-
schlossen ist. (S.395)
• Selbst nach Abschluss der Abtastung
der Seitenbereiche können Hindernisse,
wie z. B. andere Fahrzeuge, Personen oder Tiere, die sich von den Seiten
nähern, nicht erfasst werden.
• Der Sensor ist eingefrorenem (wenn er auftaut, kehrt das System in den Nor-
malzustand zurück).
Bei besonders niedrigen Temperaturen kann eine Warnmeldung angezeigt wer-
den, da der Sensor einfriert und mögli-
cherweise keine parkenden Fahrzeuge erkennen kann.
• Der Sensor wird durch die Hand einer
Person blockiert.

449
4

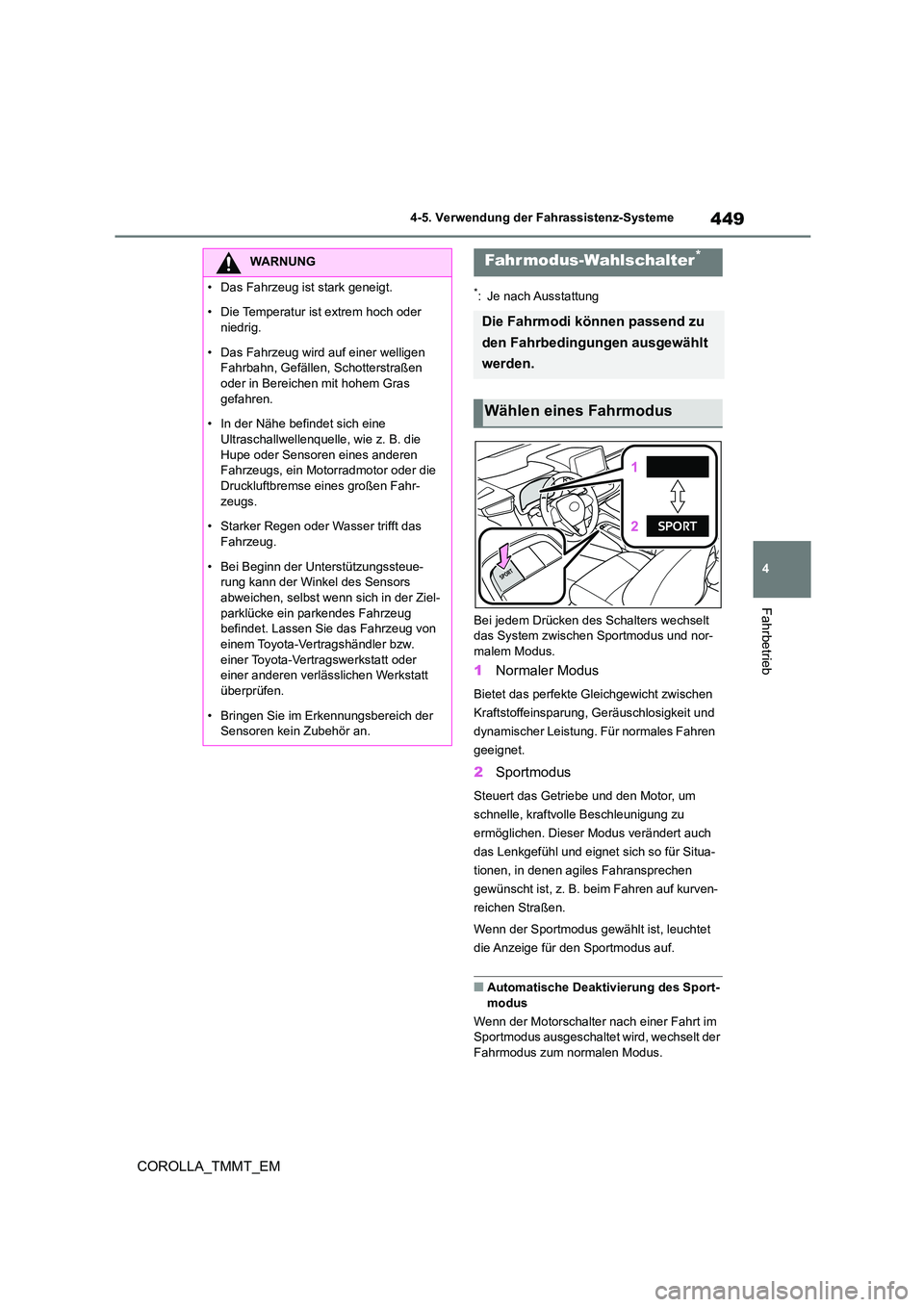

4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA_TMMT_EM
*: Je nach Ausstattung
Bei jedem Drücken des Schalters wechselt
das System zwischen Sportmodus und nor-
malem Modus.
1 Normaler Modus
Bietet das perfekte Gleichgewicht zwischen
Kraftstoffeinsparung, Geräuschlosigkeit und
dynamischer Leistung. Für normales Fahren
geeignet.
2 Sportmodus
Steuert das Getriebe und den Motor, um
schnelle, kraftvol le Beschleunigung zu
ermöglichen. Dieser Modus verändert auch
das Lenkgefühl und eignet sich so für Situa-
tionen, in denen agiles Fahransprechen
gewünscht ist, z. B. beim Fahren auf kurven-
reichen Straßen.
Wenn der Sportmodus gewählt ist, leuchtet
die Anzeige für den Sportmodus auf.
■Automatische Deaktivierung des Sport-
modus
Wenn der Motorschalter nach einer Fahrt im Sportmodus ausgeschaltet wird, wechselt der
Fahrmodus zum normalen Modus.
WARNUNG
• Das Fahrzeug ist stark geneigt.
• Die Temperatur ist extrem hoch oder
niedrig.
• Das Fahrzeug wird auf einer welligen
Fahrbahn, Gefällen, Schotterstraßen
oder in Bereichen mit hohem Gras gefahren.
• In der Nähe befindet sich eine
Ultraschallwellenquelle, wie z. B. die Hupe oder Sensoren eines anderen
Fahrzeugs, ein Motorradmotor oder die
Druckluftbremse eines großen Fahr- zeugs.
• Starker Regen oder Wasser trifft das
Fahrzeug.
• Bei Beginn der Unterstützungssteue-
rung kann der Winkel des Sensors
abweichen, selbst wenn sich in der Ziel- parklücke ein parkendes Fahrzeug
befindet. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
überprüfen.
• Bringen Sie im Erkennungsbereich der Sensoren kein Zubehör an.
Fahrmodus-Wahlschalter*
Die Fahrmodi können passend zu
den Fahrbedingungen ausgewählt
werden.
Wählen eines Fahrmodus

451
4

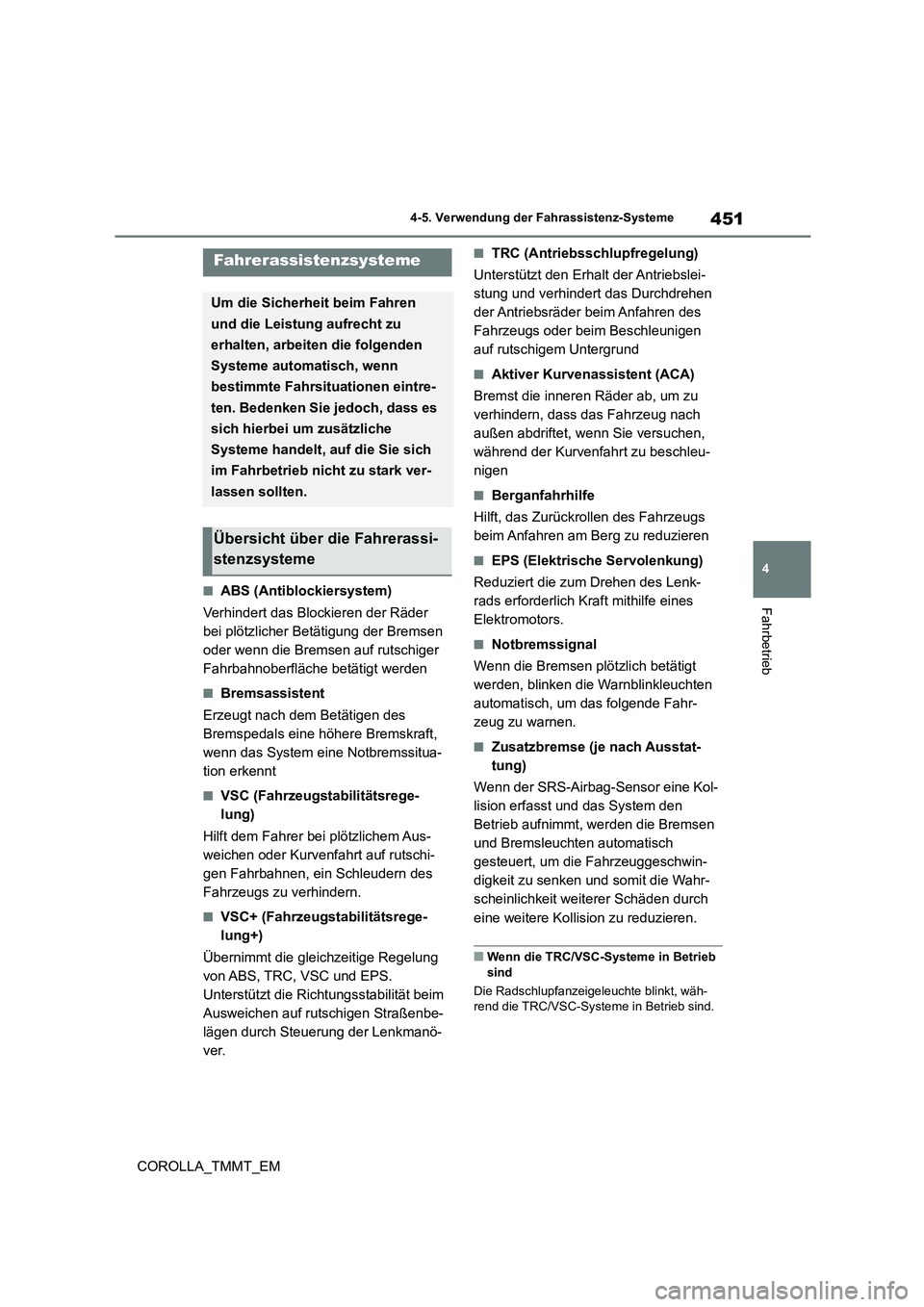

4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA_TMMT_EM
■ABS (Antiblockiersystem)
Verhindert das Blockieren der Räder
bei plötzlicher Betätigung der Bremsen
oder wenn die Bremsen auf rutschiger
Fahrbahnoberfläche betätigt werden
■Bremsassistent
Erzeugt nach dem Betätigen des
Bremspedals eine höhere Bremskraft,
wenn das System eine Notbremssitua-
tion erkennt
■VSC (Fahrzeugstabilitätsrege-
lung)
Hilft dem Fahrer bei plötzlichem Aus-
weichen oder Kurvenfahrt auf rutschi-
gen Fahrbahnen, ein Schleudern des
Fahrzeugs zu verhindern.
■VSC+ (Fahrzeugstabilitätsrege-
lung+)
Übernimmt die gleichzeitige Regelung
von ABS, TRC, VSC und EPS.
Unterstützt die Richtungsstabilität beim
Ausweichen auf rutschigen Straßenbe-
lägen durch Steuerung der Lenkmanö-
ver.
■TRC (Antriebsschlupfregelung)
Unterstützt den Erhalt der Antriebslei-
stung und verhindert das Durchdrehen
der Antriebsräder beim Anfahren des
Fahrzeugs oder beim Beschleunigen
auf rutschigem Untergrund
■Aktiver Kurvenassistent (ACA)
Bremst die inneren Räder ab, um zu
verhindern, dass das Fahrzeug nach
außen abdriftet, wenn Sie versuchen,
während der Kurvenfahrt zu beschleu-
nigen
■Berganfahrhilfe
Hilft, das Zurückrollen des Fahrzeugs
beim Anfahren am Berg zu reduzieren
■EPS (Elektrische Servolenkung)
Reduziert die zum Drehen des Lenk-
rads erforderlich Kraft mithilfe eines
Elektromotors.
■Notbremssignal
Wenn die Bremsen plötzlich betätigt
werden, blinken die Warnblinkleuchten
automatisch, um das folgende Fahr-
zeug zu warnen.
■Zusatzbremse (je nach Ausstat-
tung)
Wenn der SRS-Airbag-Sensor eine Kol-
lision erfasst und das System den
Betrieb aufnimmt, werden die Bremsen
und Bremsleuchten automatisch
gesteuert, um die Fahrzeuggeschwin-
digkeit zu senken und somit die Wahr-
scheinlichkeit weiterer Schäden durch
eine weitere Kollision zu reduzieren.
■Wenn die TRC/VSC-Systeme in Betrieb
sind
Die Radschlupfanzeigeleuchte blinkt, wäh-
rend die TRC/VSC-Systeme in Betrieb sind.
Fahrerassistenzsysteme
Um die Sicherheit beim Fahren
und die Leistung aufrecht zu
erhalten, arbeiten die folgenden
Systeme automatisch, wenn
bestimmte Fahrsituationen eintre-
ten. Bedenken Sie jedoch, dass es
sich hierbei um zusätzliche
Systeme handelt, auf die Sie sich
im Fahrbetrieb nicht zu stark ver-
lassen sollten.
Übersicht über die Fahrerassi-
stenzsysteme

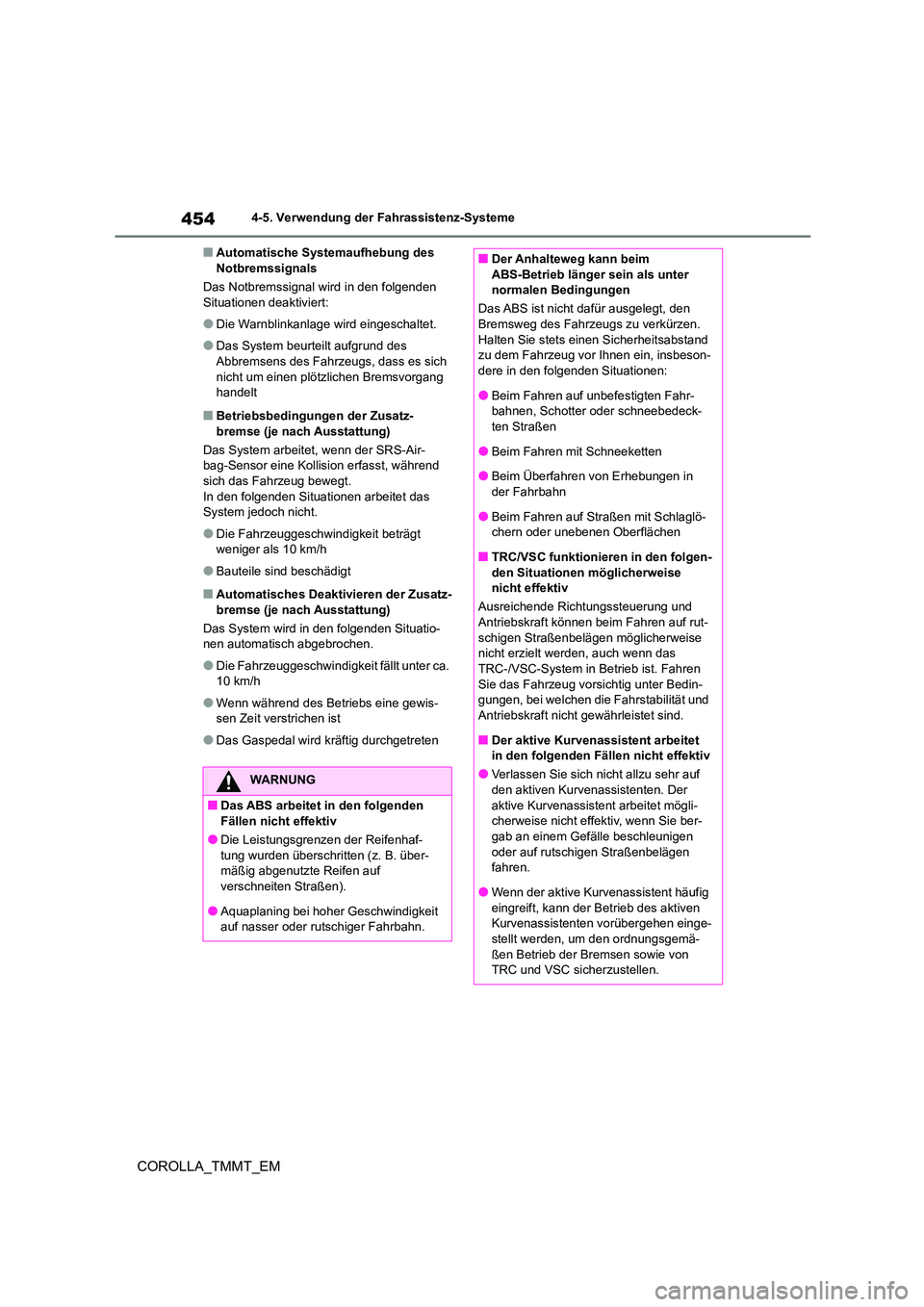

4544-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM
■Automatische Systemaufhebung des Notbremssignals
Das Notbremssignal wird in den folgenden
Situationen deaktiviert:
●Die Warnblinkanlage wird eingeschaltet.
●Das System beurteilt aufgrund des Abbremsens des Fahrzeugs, dass es sich
nicht um einen plöt zlichen Bremsvorgang
handelt
■Betriebsbedingungen der Zusatz-
bremse (je nach Ausstattung)
Das System arbeitet, wenn der SRS-Air- bag-Sensor eine Kollis ion erfasst, während
sich das Fahrzeug bewegt.
In den folgenden Situationen arbeitet das System jedoch nicht.
●Die Fahrzeuggeschwindigkeit beträgt weniger als 10 km/h
●Bauteile sind beschädigt
■Automatisches Deaktivieren der Zusatz-bremse (je nach Ausstattung)
Das System wird in den folgenden Situatio-
nen automatisch abgebrochen.
●Die Fahrzeuggeschwindigkeit fällt unter ca.
10 km/h
●Wenn während des Betriebs eine gewis-
sen Zeit verstrichen ist
●Das Gaspedal wird kräftig durchgetreten
WARNUNG
■Das ABS arbeitet in den folgenden
Fällen nicht effektiv
●Die Leistungsgrenzen der Reifenhaf-
tung wurden überschritten (z. B. über- mäßig abgenutzte Reifen auf
verschneiten Straßen).
●Aquaplaning bei hoher Geschwindigkeit auf nasser oder rutschiger Fahrbahn.
■Der Anhalteweg kann beim
ABS-Betrieb länger sein als unter
normalen Bedingungen
Das ABS ist nicht dafür ausgelegt, den Bremsweg des Fahrzeugs zu verkürzen.
Halten Sie stets einen Sicherheitsabstand
zu dem Fahrzeug vor Ihnen ein, insbeson- dere in den folgenden Situationen:
●Beim Fahren auf unbefestigten Fahr-
bahnen, Schotter oder schneebedeck-
ten Straßen
●Beim Fahren mit Schneeketten
●Beim Überfahren von Erhebungen in
der Fahrbahn
●Beim Fahren auf Straßen mit Schlaglö-
chern oder unebenen Oberflächen
■TRC/VSC funktionieren in den folgen- den Situationen möglicherweise
nicht effektiv
Ausreichende Richtungssteuerung und
Antriebskraft können beim Fahren auf rut- schigen Straßenbelägen möglicherweise
nicht erzielt werden, auch wenn das
TRC-/VSC-System in Betrieb ist. Fahren Sie das Fahrzeug vorsichtig unter Bedin-
gungen, bei welchen die Fahrstabilität und
Antriebskraft nicht gewährleistet sind.
■Der aktive Kurvenassistent arbeitet
in den folgenden Fällen nicht effektiv
●Verlassen Sie sich nicht allzu sehr auf
den aktiven Kurvenassistenten. Der aktive Kurvenassistent arbeitet mögli-
cherweise nicht effektiv, wenn Sie ber-
gab an einem Gefälle beschleunigen oder auf rutschigen Straßenbelägen
fahren.
●Wenn der aktive Kurvenassistent häufig eingreift, kann der Be trieb des aktiven
Kurvenassistenten vorübergehen einge-
stellt werden, um den ordnungsgemä- ßen Betrieb der Bremsen sowie von
TRC und VSC sicherzustellen.

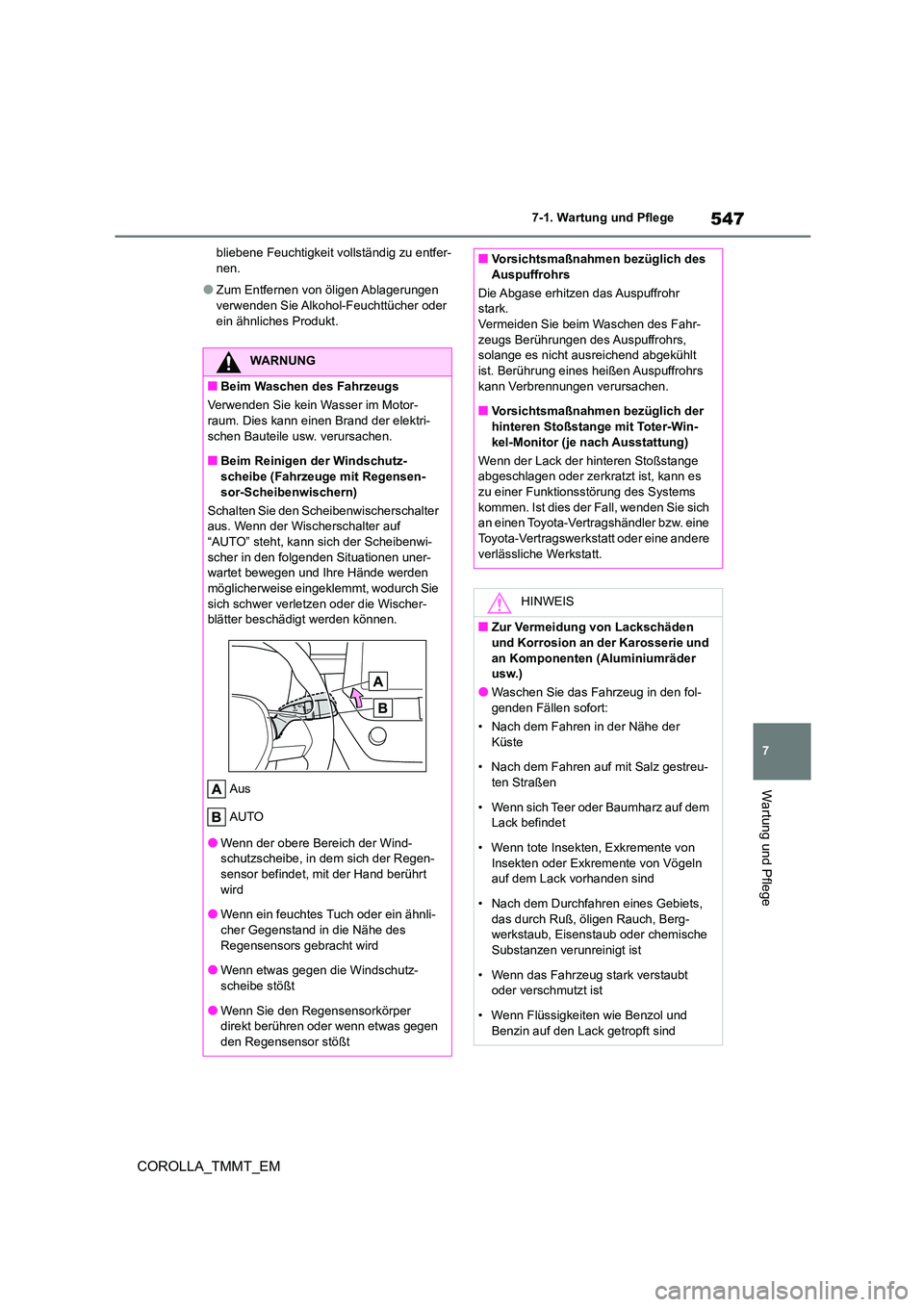

547
7
7-1. Wartung und Pflege
Wartung und Pflege
COROLLA_TMMT_EM
bliebene Feuchtigkeit vollständig zu entfer- nen.
●Zum Entfernen von öligen Ablagerungen verwenden Sie Alkohol-Feuchttücher oder
ein ähnliches Produkt.
WARNUNG
■Beim Waschen des Fahrzeugs
Verwenden Sie kein Wasser im Motor-
raum. Dies kann einen Brand der elektri- schen Bauteile usw. verursachen.
■Beim Reinigen der Windschutz-
scheibe (Fahrzeuge mit Regensen- sor-Scheibenwischern)
Schalten Sie den Scheibenwischerschalter
aus. Wenn der Wischerschalter auf
“AUTO” steht, kann sich der Scheibenwi- scher in den folgenden Situationen uner-
wartet bewegen und Ihre Hände werden
möglicherweise eingeklemmt, wodurch Sie sich schwer verletzen oder die Wischer-
blätter beschädigt werden können.
Aus
AUTO
●Wenn der obere Bereich der Wind-
schutzscheibe, in dem sich der Regen- sensor befindet, mit der Hand berührt
wird
●Wenn ein feuchtes Tuch oder ein ähnli- cher Gegenstand in die Nähe des
Regensensors gebracht wird
●Wenn etwas gegen die Windschutz- scheibe stößt
●Wenn Sie den Regensensorkörper
direkt berühren oder wenn etwas gegen den Regensensor stößt
■Vorsichtsmaßnahmen bezüglich des
Auspuffrohrs
Die Abgase erhitzen das Auspuffrohr
stark. Vermeiden Sie beim Waschen des Fahr-
zeugs Berührungen des Auspuffrohrs,
solange es nicht ausreichend abgekühlt ist. Berührung eines heißen Auspuffrohrs
kann Verbrennungen verursachen.
■Vorsichtsmaßnahmen bezüglich der
hinteren Stoßstange mit Toter-Win- kel-Monitor (je nach Ausstattung)
Wenn der Lack der hinteren Stoßstange
abgeschlagen oder zerk ratzt ist, kann es
zu einer Funktionsstörung des Systems kommen. Ist dies der Fall, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
HINWEIS
■Zur Vermeidung von Lackschäden
und Korrosion an der Karosserie und
an Komponenten (Aluminiumräder usw.)
●Waschen Sie das Fahrzeug in den fol-
genden Fällen sofort:
• Nach dem Fahren in der Nähe der
Küste
• Nach dem Fahren auf mit Salz gestreu- ten Straßen
• Wenn sich Teer oder Baumharz auf dem
Lack befindet
• Wenn tote Insekten, Exkremente von
Insekten oder Exkremente von Vögeln
auf dem Lack vorhanden sind
• Nach dem Durchfahren eines Gebiets,
das durch Ruß, öligen Rauch, Berg-
werkstaub, Eisenstaub oder chemische Substanzen verunreinigt ist
• Wenn das Fahrzeug stark verstaubt
oder verschmutzt ist
• Wenn Flüssigkeiten wie Benzol und
Benzin auf den Lack getropft sind

5487-1. Wartung und Pflege
COROLLA_TMMT_EM

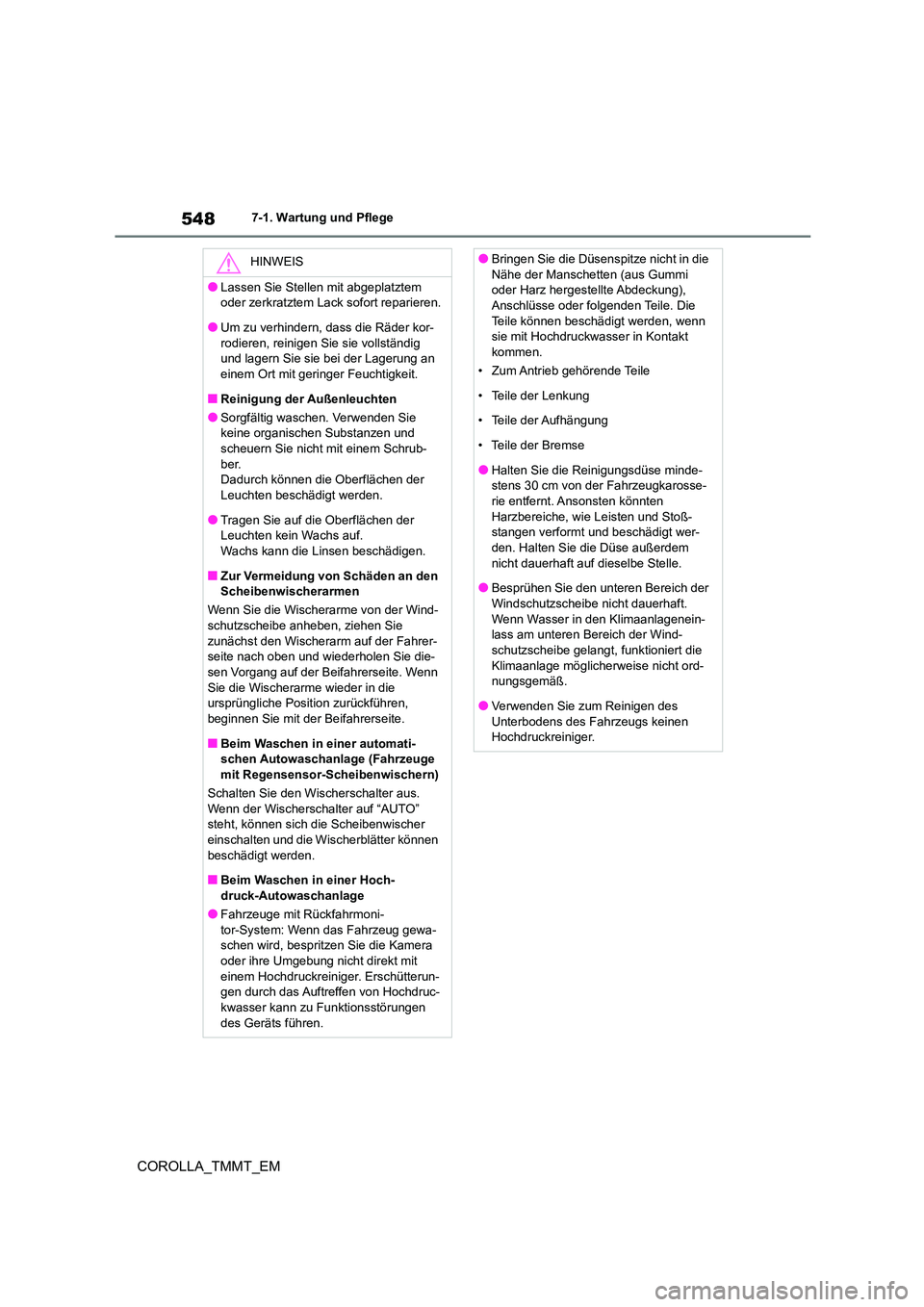

HINWEIS
●Lassen Sie Stellen mit abgeplatztem
oder zerkratztem Lack sofort reparieren.
●Um zu verhindern, dass die Räder kor- rodieren, reinigen Sie sie vollständig
und lagern Sie sie bei der Lagerung an
einem Ort mit geringer Feuchtigkeit.
■Reinigung der Außenleuchten
●Sorgfältig waschen. Verwenden Sie
keine organischen Substanzen und
scheuern Sie nicht mit einem Schrub- ber.
Dadurch können die Oberflächen der
Leuchten beschädigt werden.
●Tragen Sie auf die Oberflächen der
Leuchten kein Wachs auf.
Wachs kann die Linsen beschädigen.
■Zur Vermeidung von Schäden an den
Scheibenwischerarmen
Wenn Sie die Wischerarme von der Wind-
schutzscheibe anheben, ziehen Sie zunächst den Wischerarm auf der Fahrer-
seite nach oben und wiederholen Sie die-
sen Vorgang auf der Beifahrerseite. Wenn Sie die Wischerarme wieder in die
ursprüngliche Position zurückführen,
beginnen Sie mit der Beifahrerseite.
■Beim Waschen in einer automati- schen Autowaschanlage (Fahrzeuge
mit Regensensor-Scheibenwischern)
Schalten Sie den Wischerschalter aus.
Wenn der Wischerschalter auf “AUTO” steht, können sich die Scheibenwischer
einschalten und die Wischerblätter können
beschädigt werden.
■Beim Waschen in einer Hoch-
druck-Autowaschanlage
●Fahrzeuge mit Rückfahrmoni-
tor-System: Wenn das Fahrzeug gewa- schen wird, bespritzen Sie die Kamera
oder ihre Umgebung nicht direkt mit
einem Hochdruckreiniger. Erschütterun- gen durch das Auftreffen von Hochdruc-
kwasser kann zu Funktionsstörungen
des Geräts führen.
●Bringen Sie die Düsenspitze nicht in die
Nähe der Manschetten (aus Gummi
oder Harz hergestellte Abdeckung), Anschlüsse oder folgenden Teile. Die
Teile können beschädigt werden, wenn
sie mit Hochdruckwasser in Kontakt kommen.
• Zum Antrieb gehörende Teile
• Teile der Lenkung
• Teile der Aufhängung
• Teile der Bremse
●Halten Sie die Reinigungsdüse minde-
stens 30 cm von der Fahrzeugkarosse-
rie entfernt. Ansonsten könnten Harzbereiche, wie Leisten und Stoß-
stangen verformt und beschädigt wer-
den. Halten Sie die Düse außerdem nicht dauerhaft auf dieselbe Stelle.
●Besprühen Sie den unteren Bereich der
Windschutzscheibe nicht dauerhaft. Wenn Wasser in den Klimaanlagenein-
lass am unteren Bereich der Wind-
schutzscheibe gelang t, funktioniert die Klimaanlage möglicherweise nicht ord-
nungsgemäß.
●Verwenden Sie zum Reinigen des Unterbodens des Fahrzeugs keinen
Hochdruckreiniger.

613
8
8-2. Maßnahmen im Notfall
COROLLA_TMMT_EM
Beim Auftreten einer Störung
■LTA-Anzeige/LDA-Anzeige (Warnsummer)
■OFF-Anzeige für Toyota-Einparkhilfe (Warnsummer)
■Anzeige RCTA OFF (Warnsummer)
WarnleuchteDetails/Maßnahmen
(Orange)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung v on LTA (Spurleitassistent) oder LDA
(Alarm und Lenkungssteuerung bei Fahrspurabweichung) hin
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.334, 342)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Zeigt eine Funktionsstörung in der Toyota-Einparkhilfefunktion an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.396)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Zeigt eine Funktionsstörung in der RCTA-Funktion (Warnung für hinter
dem Fahrzeug kreuzenden Verkehr) an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Zeigt an, dass die hintere Stoßstange um den Radarsensor mit Schmutz o.
Ä. bedeckt ist ( S.388)
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.401)

6148-2. Maßnahmen im Notfall
COROLLA_TMMT_EM

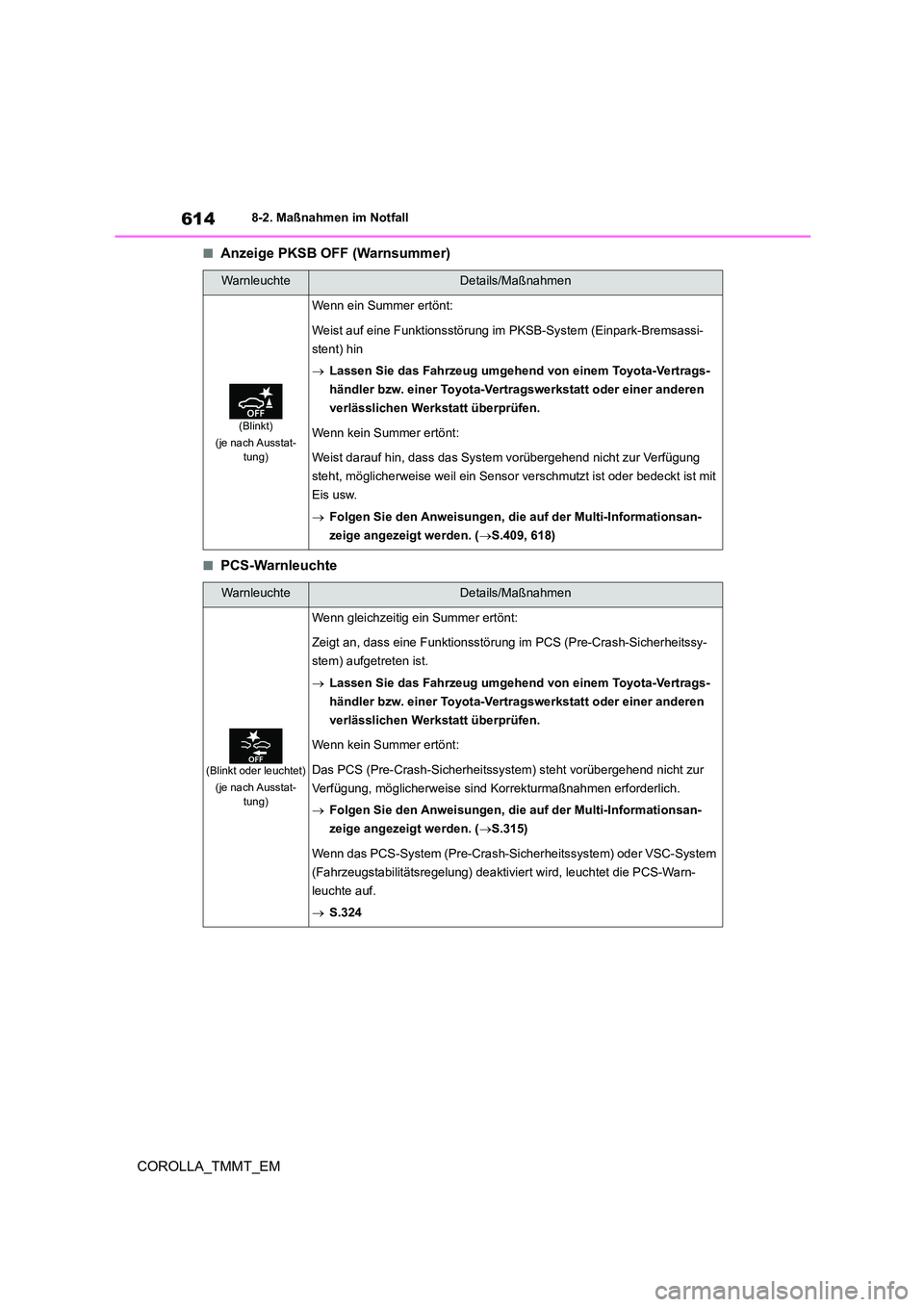

■Anzeige PKSB OFF (Warnsummer)
■PCS-Warnleuchte
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Wenn ein Summer ertönt:
Weist auf eine Funktionsstörung im PKSB-System (Einpark-Bremsassi-
stent) hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.409, 618)
WarnleuchteDetails/Maßnahmen
(Blinkt oder leuchtet)
(je nach Ausstat- tung)
Wenn gleichzeitig ein Summer ertönt:
Zeigt an, dass eine Funktionsstörung im PCS (Pre-Crash-Sicherheitssy-
stem) aufgetreten ist.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Das PCS (Pre-Crash-Sicherheitssystem) steht vorübergehend nicht zur
Verfügung, möglicherweise sind Korrekturmaßnahmen erforderlich.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.315)
Wenn das PCS-System (Pre-Crash-Sicherheitssystem) oder VSC-System
(Fahrzeugstabilitätsregelung) deaktivier t wird, leuchtet die PCS-Warn-
leuchte auf.
 S.324
