2021 TOYOTA COROLLA coolant

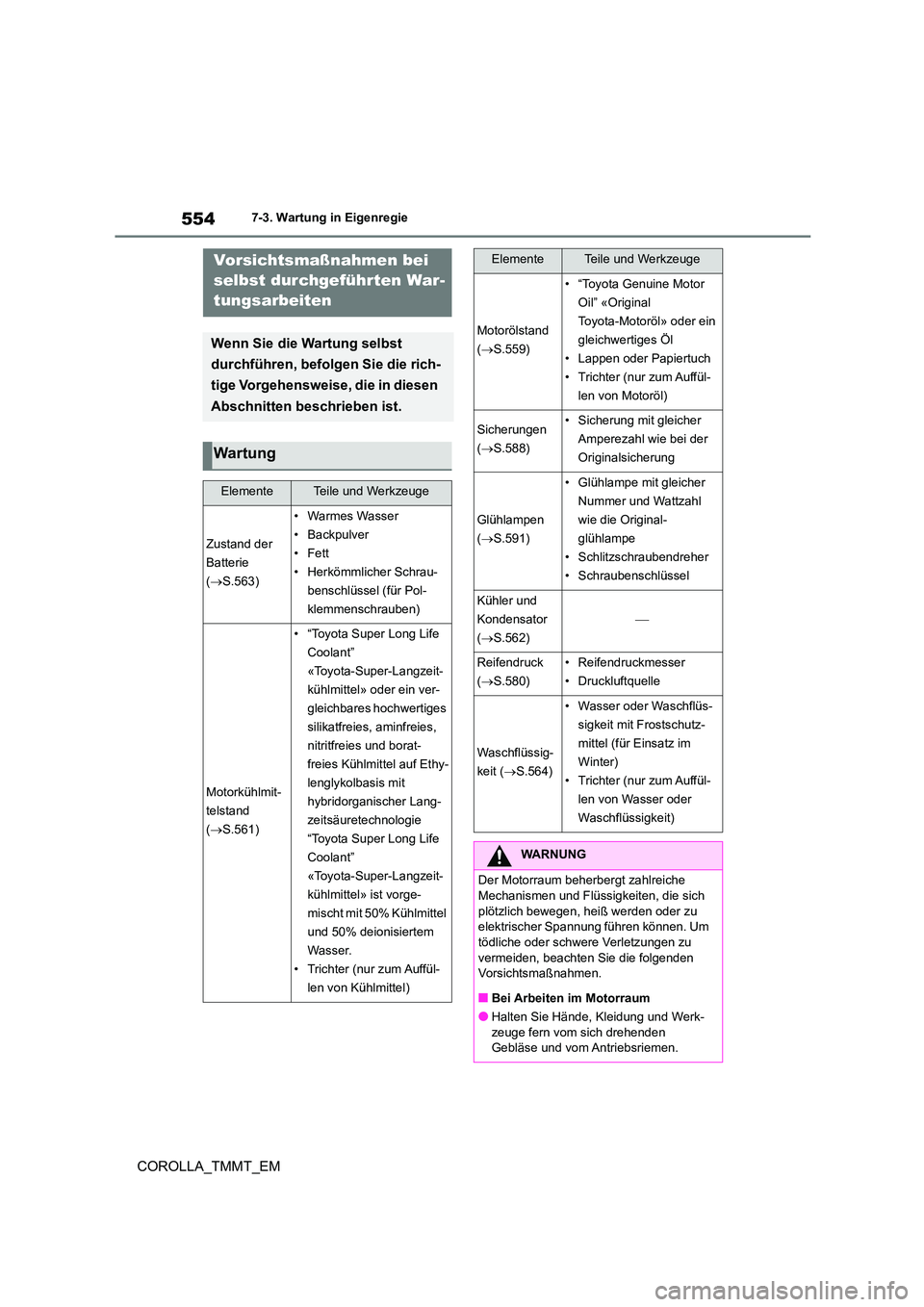

5547-3. Wartung in Eigenregie
COROLLA_TMMT_EM
7-3.Wartung in EigenregieVorsichtsmaßnahmen bei
selbst durchgeführten War-
tungsarbeiten
Wenn Sie die Wartung selbst
durchführen, befolgen Sie die rich-
tige Vorgehensweise, die in diesen
Abschnitten beschrieben ist.
Wartung
ElementeTeile und Werkzeuge
Zustand der
Batterie
( S.563)
• Warmes Wasser
• Backpulver
•Fett
• Herkömmlicher Schrau-
benschlüssel (für Pol-
klemmenschrauben)
Motorkühlmit-
telstand
( S.561)
• “Toyota Super Long Life
Coolant”
«Toyota-Super-Langzeit-
kühlmittel» oder ein ver-
gleichbares hochwertiges
silikatfreies, aminfreies,
nitritfreies und borat-
freies Kühlmittel auf Ethy-
lenglykolbasis mit
hybridorganischer Lang-
zeitsäuretechnologie
“Toyota Super Long Life
Coolant”
«Toyota-Super-Langzeit-
kühlmittel» ist vorge-
mischt mit 50% Kühlmittel
und 50% deionisiertem
Wasser.
• Trichter (nur zum Auffül-
len von Kühlmittel)
Motorölstand
( S.559)
• “Toyota Genuine Motor
Oil” «Original
Toyota-Motoröl» oder ein
gleichwertiges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffül-
len von Motoröl)
Sicherungen
( S.588)
• Sicherung mit gleicher
Amperezahl wie bei der
Originalsicherung
Glühlampen
( S.591)
• Glühlampe mit gleicher
Nummer und Wattzahl
wie die Original-
glühlampe
• Schlitzschraubendreher
• Schraubenschlüssel
Kühler und
Kondensator
( S.562)

Reifendruck
( S.580)
• Reifendruckmesser
• Druckluftquelle
Waschflüssig-
keit ( S.564)
• Wasser oder Waschflüs-
sigkeit mit Frostschutz-
mittel (für Einsatz im
Winter)
• Trichter (nur zum Auffül-
len von Wasser oder
Waschflüssigkeit)
WARNUNG
Der Motorraum beherbergt zahlreiche
Mechanismen und Flüssigkeiten, die sich
plötzlich bewegen, heiß werden oder zu elektrischer Spannung führen können. Um
tödliche oder schwere Verletzungen zu
vermeiden, beachten Sie die folgenden Vorsichtsmaßnahmen.
■Bei Arbeiten im Motorraum
●Halten Sie Hände, Kleidung und Werk-
zeuge fern vom sich drehenden Gebläse und vom Antriebsriemen.
ElementeTeile und Werkzeuge

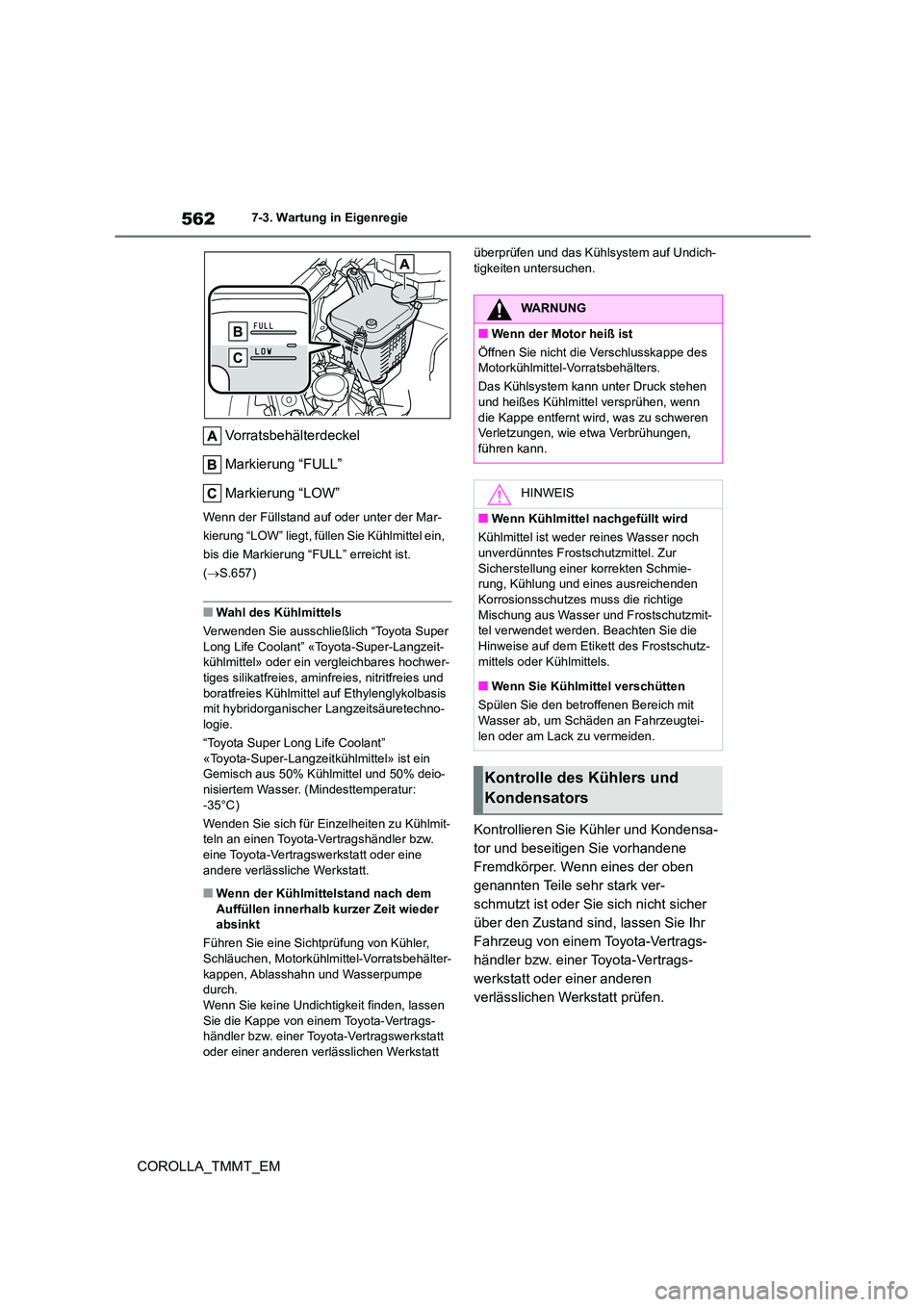

5627-3. Wartung in Eigenregie
COROLLA_TMMT_EM
Vorratsbehälterdeckel
Markierung “FULL”
Markierung “LOW”
Wenn der Füllstand auf oder unter der Mar-
kierung “LOW” liegt, füllen Sie Kühlmittel ein,
bis die Markierung “FULL” erreicht ist.
( S.657)
■Wahl des Kühlmittels
Verwenden Sie ausschließlich “Toyota Super
Long Life Coolant” «Toyota-Super-Langzeit- kühlmittel» oder ein vergleichbares hochwer-
tiges silikatfreies, aminfr eies, nitritfreies und
boratfreies Kühlmittel auf Ethylenglykolbasis mit hybridorganischer Langzeitsäuretechno-
logie.
“Toyota Super Long Life Coolant”
«Toyota-Super-Langzeitkühlmittel» ist ein Gemisch aus 50% Kühlmittel und 50% deio-
nisiertem Wasser. (Mindesttemperatur:
-35°C)
Wenden Sie sich für Einzelheiten zu Kühlmit- teln an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
■Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit wieder
absinkt
Führen Sie eine Sichtprüfung von Kühler,
Schläuchen, Motorkühlmittel-Vorratsbehälter- kappen, Ablasshahn und Wasserpumpe
durch.
Wenn Sie keine Undichtigkeit finden, lassen Sie die Kappe von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen verlässlichen Werkstatt
überprüfen und das Kühlsystem auf Undich- tigkeiten untersuchen.
Kontrollieren Sie Kühler und Kondensa-
tor und beseitigen Sie vorhandene
Fremdkörper. Wenn eines der oben
genannten Teile sehr stark ver-
schmutzt ist oder Sie sich nicht sicher
über den Zustand sind, lassen Sie Ihr
Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
verlässlichen Werkstatt prüfen.
WARNUNG
■Wenn der Motor heiß ist
Öffnen Sie nicht die Verschlusskappe des
Motorkühlmittel-Vorratsbehälters.
Das Kühlsystem kann unter Druck stehen
und heißes Kühlmittel versprühen, wenn die Kappe entfernt wird, was zu schweren
Verletzungen, wie etwa Verbrühungen,
führen kann.
HINWEIS
■Wenn Kühlmittel nachgefüllt wird
Kühlmittel ist weder re ines Wasser noch unverdünntes Frostschutzmittel. Zur
Sicherstellung einer korrekten Schmie-
rung, Kühlung und eines ausreichenden Korrosionsschutzes muss die richtige
Mischung aus Wasser und Frostschutzmit-
tel verwendet werden. Beachten Sie die Hinweise auf dem Etikett des Frostschutz-
mittels oder Kühlmittels.
■Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit Wasser ab, um Schäden an Fahrzeugtei-
len oder am Lack zu vermeiden.
Kontrolle des Kühlers und
Kondensators

6689-1. Technische Daten
COROLLA_TMMT_EM
Kühlsystem
Kapazität (Referenz)
Motor 1ZR-FAE mit Multidrive
5,8 L
Motor M15A-FKS mit Multidrive
5,4 L
Motor 1ZR-FAE mit Schaltgetriebe
5,6 L
Motor M15A-FKS mit Schaltgetriebe
5,2 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
 “Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel»
 Vergleichbares hochwertiges silikatfreies, aminfreies, nitrit-
freies und boratfreies Kühlmitte l auf Ethylenglykolbasis mit
hybridorganischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem (Zündkerze)
Marke
Motor 1ZR-FAE
DENSO SC16HR11
Motor M15A-FKS
DENSO FC16HR-Q8
NGK DILKAR6T8
Abstand
Motor 1ZR-FAE
1,1 mmMotor M15A-FKS
0,8 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elek troden. Verstellen Sie nicht den Zündker-
zen-Elektrodenabstand.
