2021 TOYOTA CAMRY Instructieboekje (in Dutch)

5777-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
Auto's met een compact reservewiel
Auto's met een volwaardig reservewiel

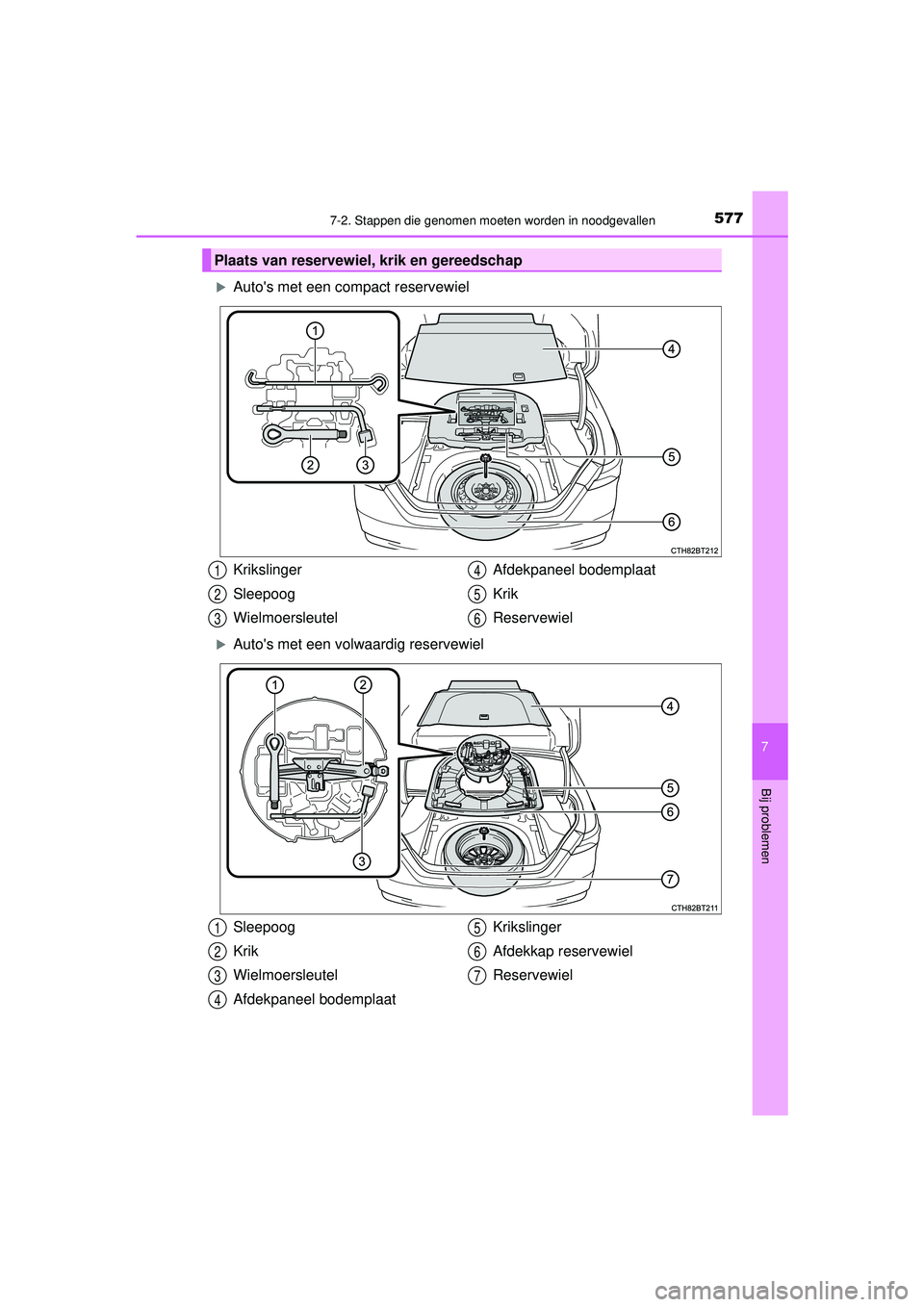

Plaats van reservewiel, krik en gereedschap
Krikslinger
Sleepoog
WielmoersleutelAfdekpaneel bodemplaat
Krik
Reservewiel1
2
3
4
5
6
Sleepoog
Krik
Wielmoersleutel
Afdekpaneel bodemplaatKrikslinger
Afdekkap reservewiel
Reservewiel1
2
3
4
5
6
7
CAMRY_HV_OM_Europe_OM33F82E.book Page 577 Friday, August 14, 2020 9:43 AM

5787-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat tot ern-
stig letsel kan leiden.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel of de montage en het
verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een lekke band uitsluitend de met de auto mee-
geleverde krik.
Gebruik de krik niet voor het verwisse len van wielen van andere auto's en gebruik
ook geen krik van een andere auto.
● Zet de krik op de juiste wijze onder het kriksteunpunt.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die alleen
door een krik wordt ondersteund.
● Start het hybridesysteem niet en ga niet met de auto rijden als deze door de krik
wordt ondersteund.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wiel noodzakelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. Breng mensen in
de buurt op de hoogte van het laten zakken.
OPMERKING
■Voorkomen van beschadigingen aan de auto bij gebruik van een krik
Zorg er bij het opkrikken van de achterzijde
van de auto voor dat de krik niet onder de
steun in de buurt van het kriksteunpunt achter,
weergegeven in de afbeelding, wordt
geplaatst. Anders kan de carrosserie bescha-
digd raken.
CAMRY_HV_OM_Europe_OM33F82E.book Page 578 Friday, August 14, 2020 9:43 AM

5797-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
Til de haak van de afdekking van
de bagageruimtevloer in de baga-
geruimte op.
Maak de afdekking van de bagage-
ruimtevloer met de haak vast.
Verwijder de krik.
Verwijderen van de krik
1
2
3
Auto's met een compact
reservewielAuto's met een volwaardig
reservewiel
CAMRY_HV_OM_Europe_OM33F82E.book Page 579 Friday, August 14, 2020 9:43 AM

5807-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Til de haak van de afdekking van
de bagageruimtevloer in de baga-
geruimte op.
Maak de afdekking van de bagage-
ruimtevloer met de haak vast.
Verwijder de gereedschapshouder.
Verwijderen van het reservewiel
1
2
3
Auto's met een compact reserve-
wielAuto's met een volwaardig reser-
vewiel
CAMRY_HV_OM_Europe_OM33F82E.book Page 580 Friday, August 14, 2020 9:43 AM

5817-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
Alleen auto's met een volwaardig
reservewiel: Verwijder de afdekkap
van het reservewiel.
Draai de bevestiging van het reser-
vewiel los.
Zorg er bij het verwijderen of opbergen
van het reservewiel wiel voor dat u de
andere kant van het wiel stevig vast-
houdt.
34
5
WAARSCHUWING
■Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reservewiel en
de carrosserie bekneld raken.
CAMRY_HV_OM_Europe_OM33F82E.book Page 581 Friday, August 14, 2020 9:43 AM

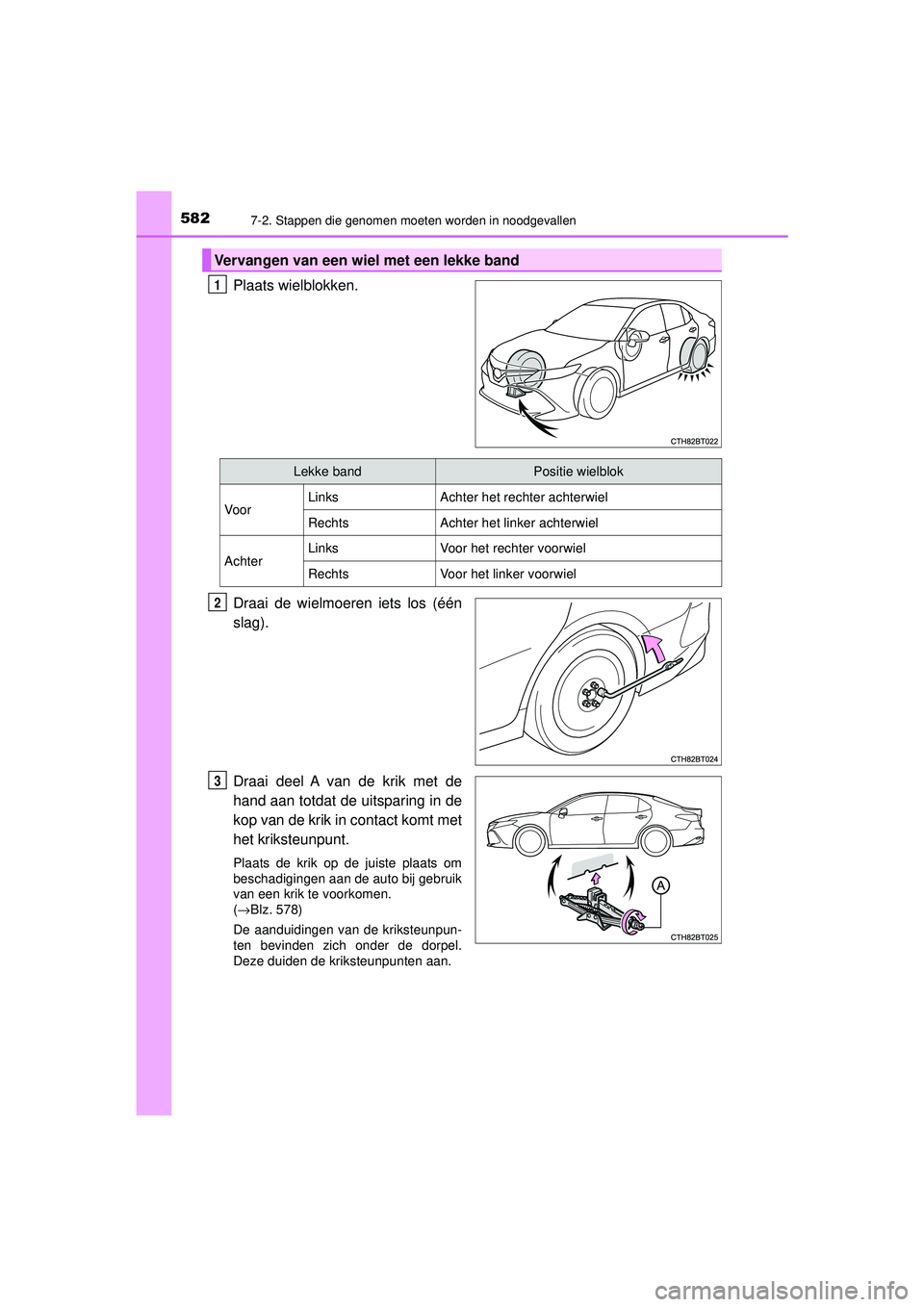

5827-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Plaats wielblokken.
Draai de wielmoeren iets los (één
slag).
Draai deel A van de krik met de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt.
Plaats de krik op de juiste plaats om
beschadigingen aan de auto bij gebruik
van een krik te voorkomen.
(→Blz. 578)
De aanduidingen van de kriksteunpun-
ten bevinden zich onder de dorpel.
Deze duiden de kriksteunpunten aan.
Vervangen van een wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
CAMRY_HV_OM_Europe_OM33F82E.book Page 582 Friday, August 14, 2020 9:43 AM

5837-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
Monteer de krikslinger.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van de
grond is.
Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen op
de velg te voorkomen.
4
5
6
CAMRY_HV_OM_Europe_OM33F82E.book Page 583 Friday, August 14, 2020 9:43 AM

5847-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Verwijder eventueel aanwezige
verontreinigingen van het contact-
vlak van de velg.
Als er verontreinigingen op het contact-
vlak aanwezig zijn, kunnen tijdens het
rijden de wielmoeren los lopen, waar-
door het wiel los kan raken.
WAARSCHUWING
■Vervangen van een wiel met een lekke band
● Raak de wielen of het gedeelte rond de remmen niet aan direct nadat met de auto
is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze delen tijdens het verwisselen van een wiel,
enz. met uw handen, voeten of andere lichaamsdelen aanraakt, kan dit leiden tot
brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de wiel-
moeren losraken, waardoor het wiel van de auto af kan lopen, wat kan leiden tot
ernstig letsel.
• Laat zo spoedig mogelijk na het vervangen van een wiel de moeren met een
aanhaalmoment van 103 Nm (10,5 kgm, 76 ft.lbf) vastzetten.
• Plaats een beschadigde wieldop niet opnieuw, omdat deze tijdens het rijden los
kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of boutgaten van het wiel, dient de auto te worden gecontroleerd door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Plaatsen van het reservewiel
1
