2021 Peugeot Landtrek Manual del propietario (in Spanish)

127
En caso de avería

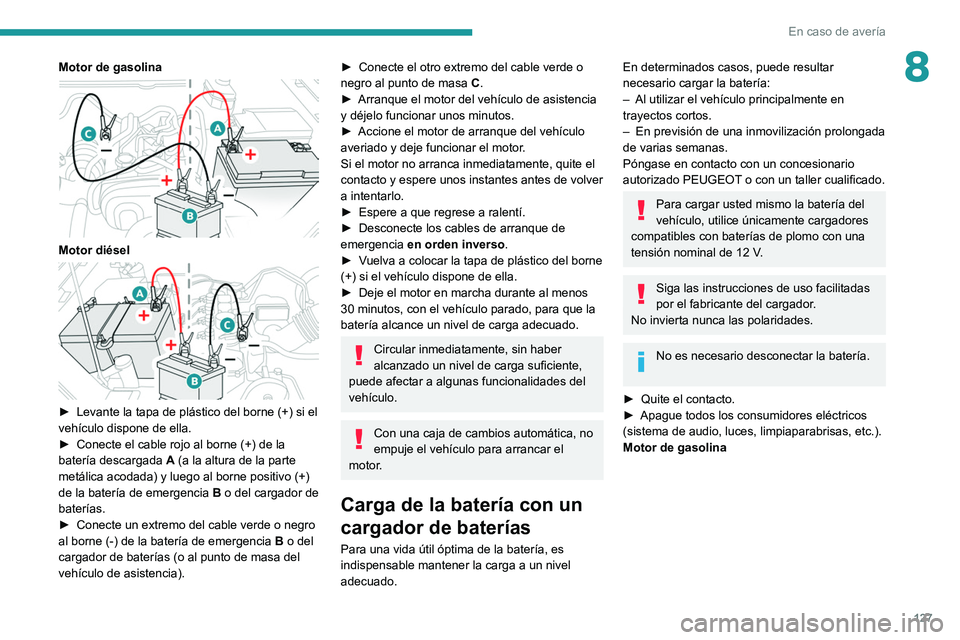

8Motor de gasolina

Motor diésel

► Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
►

Conecte el cable rojo al borne (+) de la
batería descargada


A
(a la altura de la parte
metálica acodada) y luego al borne positivo (+)
de la batería de emergencia B o del cargador de
baterías.
►

Conecte un extremo del cable verde o negro
al borne (-) de la batería de emergencia B

o del
cargador de baterías (o al punto de masa del
vehículo de asistencia).
► Conecte el otro extremo del cable verde o
negro al punto de masa C
.
►

Arranque el motor del vehículo de asistencia
y déjelo funcionar unos minutos.
►


Accione el motor de arranque del vehículo
averiado y deje funcionar el motor

.
Si el motor no arranca inmediatamente, quite el
contacto y espere unos instantes antes de volver
a intentarlo.
►

Espere a que regrese a ralentí.
►


Desconecte los cables de arranque de
emergencia en orden inverso

.
►

V
uelva a colocar la tapa de plástico del borne
(+) si el vehículo dispone de ella.
►

Deje el motor en marcha durante al menos
30

minutos, con el vehículo parado, para que la
batería alcance un nivel de carga adecuado.
Circular inmediatamente, sin haber
alcanzado un nivel de carga suficiente,
puede afectar a algunas funcionalidades del
vehículo.
Con una caja de cambios automática, no
empuje el vehículo para arrancar el
motor.
Carga de la batería con un
cargador de baterías
Para una vida útil óptima de la batería, es
indispensable mantener la carga a un nivel
adecuado.
En determinados casos, puede resultar
necesario cargar la batería:
–

Al utilizar el vehículo principalmente en
trayectos cortos.
–


En previsión de una inmovilización prolongada
de varias semanas.
Póngase en contacto con un concesionario
autorizado PEUGEOT

o con un taller cualificado.
Para cargar usted mismo la batería del
vehículo, utilice únicamente cargadores
compatibles con baterías de plomo con una
tensión nominal de 12
V.
Siga las instrucciones de uso facilitadas
por el fabricante del cargador.
No invierta nunca las polaridades.
No es necesario desconectar la batería.
►

Quite el contacto.
►


Apague todos los consumidores eléctricos
(sistema de audio, luces, limpiaparabrisas, etc.).
Motor de gasolina

128
En caso de avería
Tras la reconexión
Después de reconectar la batería, dé el contacto
y espere un minuto antes de arrancar el motor
para permitir que se inicialicen los sistemas
electrónicos.
No obstante, si después de esta manipulación
persisten algunos problemas menores, póngase
en contacto con un concesionario autorizado
PEUGEOT o con un taller cualificado.
Consultando los apartados correspondientes,
restablezca determinados equipamientos:
– El mando a distancia o la llave electrónica
(según la versión).
– Los elevalunas eléctricos.
– La fecha y la hora.
– Las emisoras de radio presintonizadas.
Remolcado del vehículo
Procedimiento para el remolcado del vehículo
una distancia corta si fuese necesario.
Recomendaciones generales
Respete la legislación vigente en el país
por el cual circula.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las cuatro
ruedas sobre el suelo, utilice siempre una

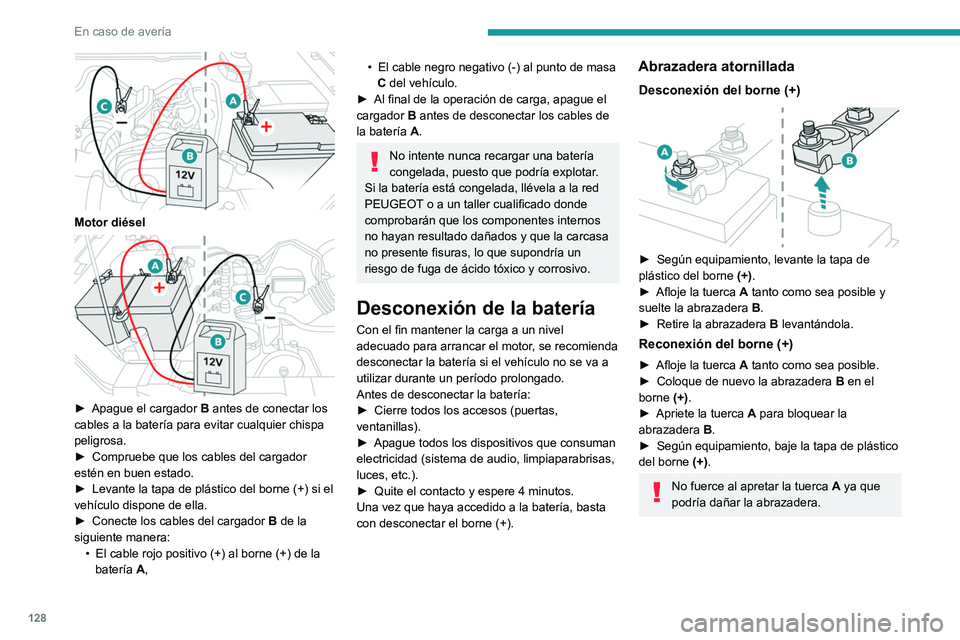

Motor diésel

► Apague el cargador B antes de conectar los
cables a la batería para evitar cualquier chispa
peligrosa.
►

Compruebe que los cables del cargador
estén en buen estado.
►


Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
►


Conecte los cables del cargador B

de la
siguiente manera: •

El cable rojo positivo (+) al borne (+) de la
batería

A,
• El cable negro negativo (-) al punto de masa
C del vehículo.
►

Al final de la operación de carga, apague el
cargador B

antes de desconectar los cables de
la batería A.
No intente nunca recargar una batería
congelada, puesto que podría explotar.
Si la batería está congelada, llévela a la red
PEUGEOT o a un taller cualificado donde
comprobarán que los componentes internos
no hayan resultado dañados y que la carcasa
no presente fisuras, lo que supondría un
riesgo de fuga de ácido tóxico y corrosivo.
Desconexión de la batería
Con el fin mantener la carga a un nivel
adecuado para arrancar el motor, se recomienda
desconectar la batería si el vehículo no se va a
utilizar durante un período prolongado.
Antes de desconectar la batería:
►

Cierre todos los accesos (puertas,
ventanillas).
►


Apague todos los dispositivos que consuman
electricidad (sistema de audio, limpiaparabrisas,
luces, etc.).
►


Quite el contacto y espere 4 minutos.
Una vez que haya accedido a la batería, basta
con desconectar el borne (+).
Abrazadera atornillada
Desconexión del borne (+)

► Según equipamiento, levante la tapa de
plástico del borne (+)
.
►

Afloje la tuerca A

tanto como sea posible y
suelte la abrazadera B.
►

Retire la abrazadera B

levantándola.
Reconexión del borne (+)
► Afloje la tuerca A tanto como sea posible.
► Coloque de nuevo la abrazadera B
en el
borne (+).
►

Apriete la tuerca A

para bloquear la
abrazadera B.
►

Según equipamiento, baje la tapa de plástico
del borne (+)

.
No fuerce al apretar la tuerca A ya que
podría dañar la abrazadera.

129
En caso de avería

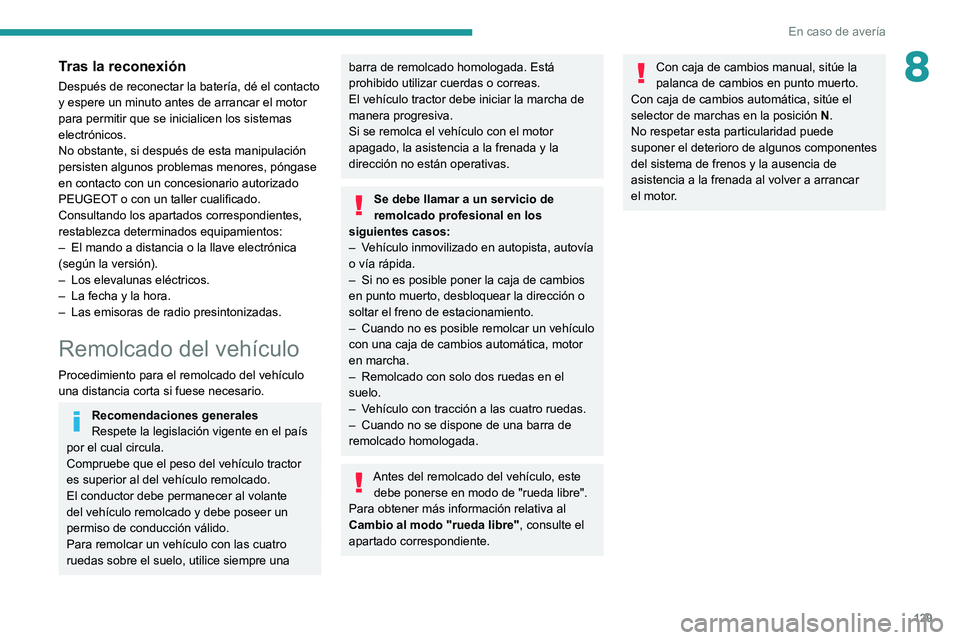

8Tras la reconexión
Después de reconectar la batería, dé el contacto
y espere un minuto antes de arrancar el motor
para permitir que se inicialicen los sistemas
electrónicos.
No obstante, si después de esta manipulación
persisten algunos problemas menores, póngase
en contacto con un concesionario autorizado
PEUGEOT o con un taller cualificado.
Consultando los apartados correspondientes,
restablezca determinados equipamientos:
–
El mando a distancia o la llave electrónica
(según la versión).
–


Los elevalunas eléctricos.
–


La fecha y la hora.
–


Las emisoras de radio presintonizadas.
Remolcado del vehículo
Procedimiento para el remolcado del vehículo
una distancia corta si fuese necesario.
Recomendaciones generales
Respete la legislación vigente en el país
por el cual circula.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las cuatro
ruedas sobre el suelo, utilice siempre una
barra de remolcado homologada. Está
prohibido utilizar cuerdas o correas.
El vehículo tractor debe iniciar la marcha de
manera progresiva.
Si se remolca el vehículo con el motor
apagado, la asistencia a la frenada y la
dirección no están operativas.
Se debe llamar a un servicio de
remolcado profesional en los
siguientes casos:
–

V

ehículo inmovilizado en autopista, autovía
o vía rápida.
–

Si no es posible poner la caja de cambios
en punto muerto, desbloquear la dirección o
soltar el freno de estacionamiento.
–


Cuando no es posible remolcar un vehículo
con una caja de cambios automática, motor
en marcha.
–


Remolcado con solo dos ruedas en el
suelo.
–


V

ehículo con tracción a las cuatro ruedas.
–

Cuando no se dispone de una barra de
remolcado homologada.
Antes del remolcado del vehículo, este debe ponerse en modo de "rueda libre".
Para obtener más información relativa al
Cambio al modo "rueda libre" , consulte el
apartado correspondiente.
Con caja de cambios manual, sitúe la
palanca de cambios en punto muerto.
Con caja de cambios automática, sitúe el
selector de marchas en la posición N.
No respetar esta particularidad puede
suponer el deterioro de algunos componentes
del sistema de frenos y la ausencia de
asistencia a la frenada al volver a arrancar
el motor.

130
En caso de avería
Remolcado del vehículo
Acceso a los ganchos delanteros

Los ganchos de remolcado se encuentran bajo
el parachoques delantero.
Para ser remolcado:
► Instale de forma segura cables o cadenas en
los ganchos de remolcado.
► Ponga la caja de cambios en punto muerto.
No seguir esta instrucción podría causar
daños en algunos componentes (frenos,
transmisión, etc.) e inhibir el sistema de
asistencia a la frenada la próxima vez que se
encienda el motor.
Caja de cambios automática: nunca
remolque el vehículo con las ruedas
motrices sobre el suelo y el motor parado.
► Desbloquee la dirección y suelte el freno de
estacionamiento.

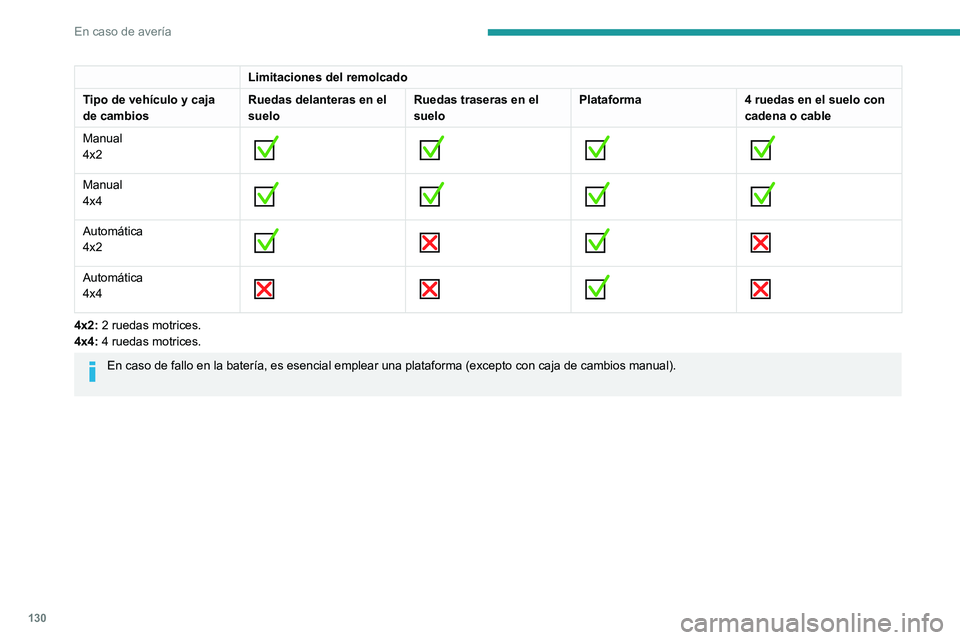

Limitaciones del remolcado
Tipo de vehículo y caja
de cambios Ruedas delanteras en el
sueloRuedas traseras en el
sueloPlataforma
4 ruedas en el suelo con
cadena o cable
Manual
4x2


Manual
4x4

Automática
4x2

Automática
4x4

4x2: 2 ruedas motrices.
4x4: 4 ruedas motrices.
En caso de fallo en la batería, es esencial emplear una plataforma (\
excepto con caja de cambios manual).

131
En caso de avería

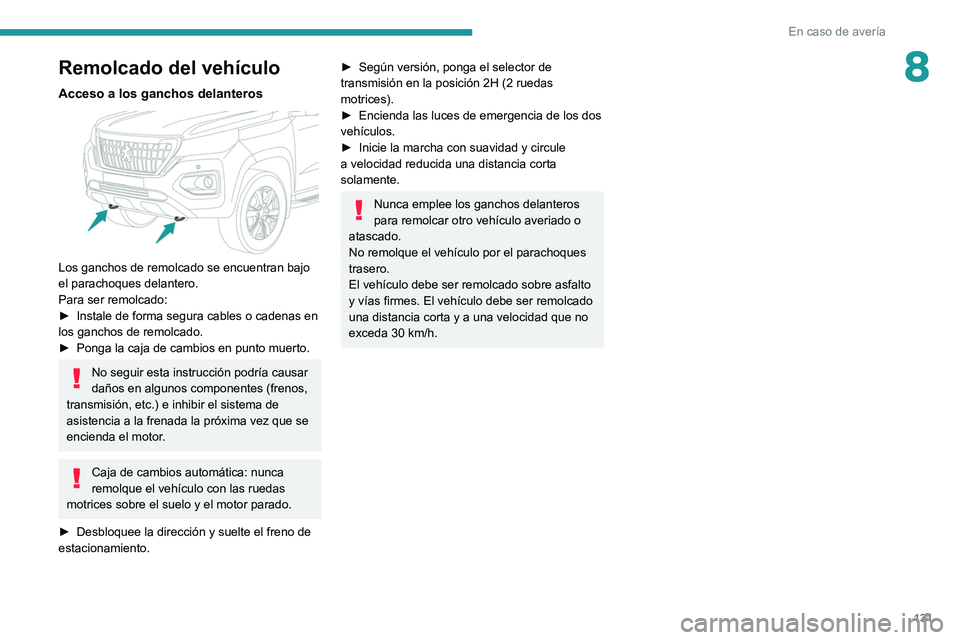

8Remolcado del vehículo
Acceso a los ganchos delanteros

Los ganchos de remolcado se encuentran bajo
el parachoques delantero.
Para ser remolcado:
►
Instale de forma segura cables o cadenas en
los ganchos de remolcado.
►


Ponga la caja de cambios en punto muerto.
No seguir esta instrucción podría causar
daños en algunos componentes (frenos,
transmisión, etc.) e inhibir el sistema de
asistencia a la frenada la próxima vez que se
encienda el motor.
Caja de cambios automática: nunca
remolque el vehículo con las ruedas
motrices sobre el suelo y el motor parado.
►

Desbloquee la dirección y suelte el freno de
estacionamiento.
► Según versión, ponga el selector de
transmisión en la posición 2H (2 ruedas
motrices).
►

Encienda las luces de emergencia de los dos
vehículos.
►


Inicie la marcha con suavidad y circule
a velocidad reducida una distancia corta
solamente.
Nunca emplee los ganchos delanteros
para remolcar otro vehículo averiado o
atascado.
No remolque el vehículo por el parachoques
trasero.
El vehículo debe ser remolcado sobre asfalto
y vías firmes. El vehículo debe ser remolcado
una distancia corta y a una velocidad que no
exceda 30 km/h.

132

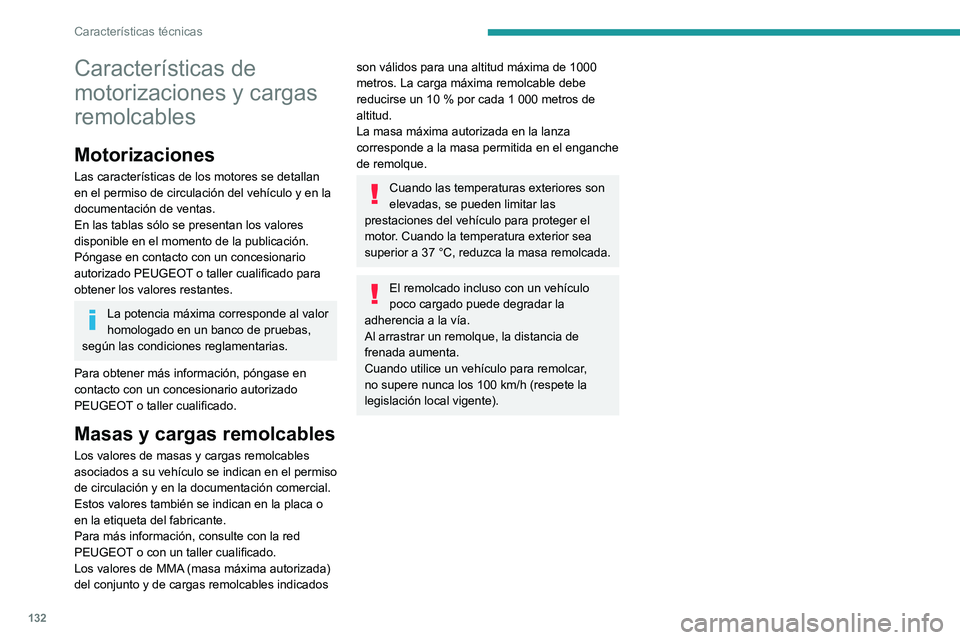

Características técnicas
Características de
motorizaciones y cargas
remolcables

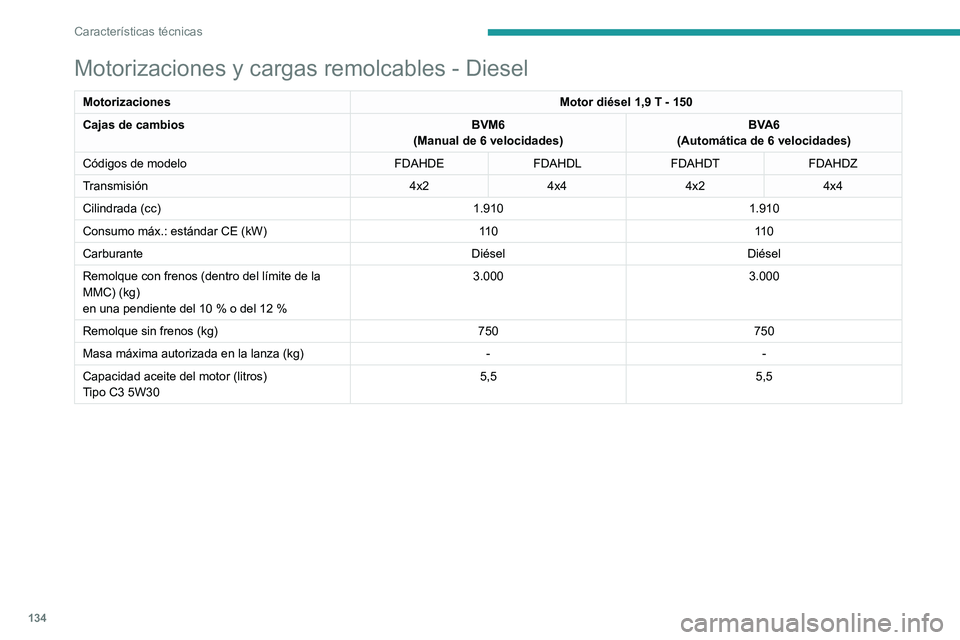

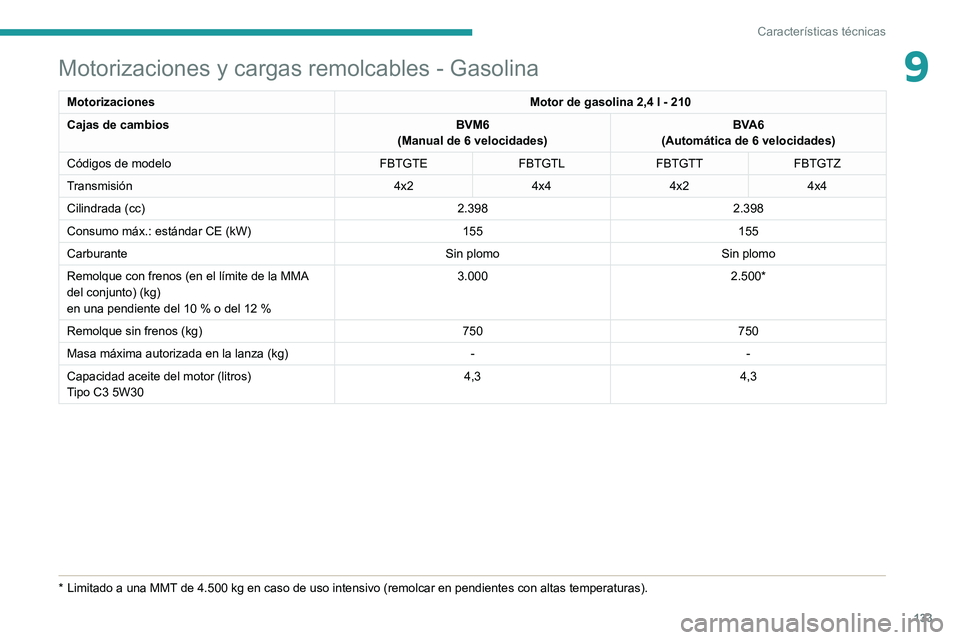

Motorizaciones
Las características de los motores se detallan
en el permiso de circulación del vehículo y en la
documentación de ventas.
En las tablas sólo se presentan los valores
disponible en el momento de la publicación.
Póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
obtener los valores restantes.
La potencia máxima corresponde al valor
homologado en un banco de pruebas,
según las condiciones reglamentarias.
Para obtener más información, póngase en
contacto con un concesionario autorizado
PEUGEOT o taller cualificado.
Masas y cargas remolcables
Los valores de masas y cargas remolcables
asociados a su vehículo se indican en el permiso
de circulación y en la documentación comercial.
Estos valores también se indican en la placa o
en la etiqueta del fabricante.
Para más información, consulte con la red
PEUGEOT o con un taller cualificado.
Los valores de MMA (masa máxima autorizada)
del conjunto y de cargas remolcables indicados
son válidos para una altitud máxima de 1000
metros. La carga máxima remolcable debe
reducirse un 10
% por cada 1 000 metros de
altitud.
La masa máxima autorizada en la lanza
corresponde a la masa permitida en el enganche
de remolque.
Cuando las temperaturas exteriores son
elevadas, se pueden limitar las
prestaciones del vehículo para proteger el
motor. Cuando la temperatura exterior sea
superior a 37
°C, reduzca la masa remolcada.
El remolcado incluso con un vehículo
poco cargado puede degradar la
adherencia a la vía.
Al arrastrar un remolque, la distancia de
frenada aumenta.
Cuando utilice un vehículo para remolcar,
no supere nunca los 100
km/h (respete la
legislación local vigente).
Motorizaciones y cargas remolcables - Gasolina
Motorizaciones Motor de gasolina 2,4 l - 210
Cajas de cambios BVM6
(Manual de 6 velocidades) BVA6
(Automática de 6 velocidades)
Códigos de modelo FBTGTEFBTGTLFBTGTT FBTGTZ
Transmisión 4x24x44x24x4
Cilindrada (cc) 2.3982.398
Consumo máx.: estándar CE (kW) 155155
Carburante Sin plomo Sin plomo
Remolque con frenos (en el límite de la MMA
del conjunto) (kg)
en una pendiente del 10 % o del 12 % 3.000
2.500*
Remolque sin frenos (kg) 750750
Masa máxima autorizada en la lanza (kg) --
Capacidad aceite del motor (litros)
Tipo C3 5W30 4,3
4,3
* Limitado a una MMT de 4.500 kg en caso de uso intensivo (remolcar en pendientes con altas\
temperaturas).

133
Características técnicas
9Motorizaciones y cargas remolcables - Gasolina
MotorizacionesMotor de gasolina 2,4 l - 210
Cajas de cambios BVM6
(Manual de 6 velocidades) BVA6
(Automática de 6 velocidades)
Códigos de modelo FBTGTEFBTGTLFBTGTT FBTGTZ
Transmisión 4x24x44x24x4
Cilindrada (cc) 2.3982.398
Consumo máx.: estándar CE (kW) 155155
Carburante Sin plomo Sin plomo
Remolque con frenos (en el límite de la MMA
del conjunto) (kg)
en una pendiente del 10 % o del 12 % 3.000
2.500*
Remolque sin frenos (kg) 750750
Masa máxima autorizada en la lanza (kg) --
Capacidad aceite del motor (litros)
Tipo C3 5W30 4,3
4,3
* Limitado a una MMT de 4.500 kg en caso de uso intensivo (remolcar en pendientes con altas\
temperaturas).

134
Características técnicas
Motorizaciones y cargas remolcables - Diesel
MotorizacionesMotor diésel 1,9 T - 150
Cajas de cambios BVM6
(Manual de 6 velocidades) BVA6
(Automática de 6 velocidades)
Códigos de modelo FDAHDEFDAHDLFDAHDT FDAHDZ
Transmisión 4x24x44x24x4
Cilindrada (cc) 1.9101.910
Consumo máx.: estándar CE (kW) 11 011 0
Carburante DiéselDiésel
Remolque con frenos (dentro del límite de la
MMC) (kg)
en una pendiente del 10 % o del 12 % 3.000
3.000
Remolque sin frenos (kg) 750750
Masa máxima autorizada en la lanza (kg) --
Capacidad aceite del motor (litros)
Tipo C3 5W30 5,5
5,5
Dimensiones (mm)
Estas dimensiones se han medido en un
vehículo no cargado.
