2021 Peugeot Landtrek Manual del propietario (in Spanish)

7
Conducción ecológica
antes posible para ajustar el vehículo a los
niveles de emisión de partículas autorizados.
Cuando llene el depósito de carburante, no
continúe después de la tercera parada de la
boquilla, para evitar el desbordamiento.
El promedio de consumo de carburante correcto
de un vehículo se obtiene después de los
primeros 3.000 kilómetros (1.900 millas).

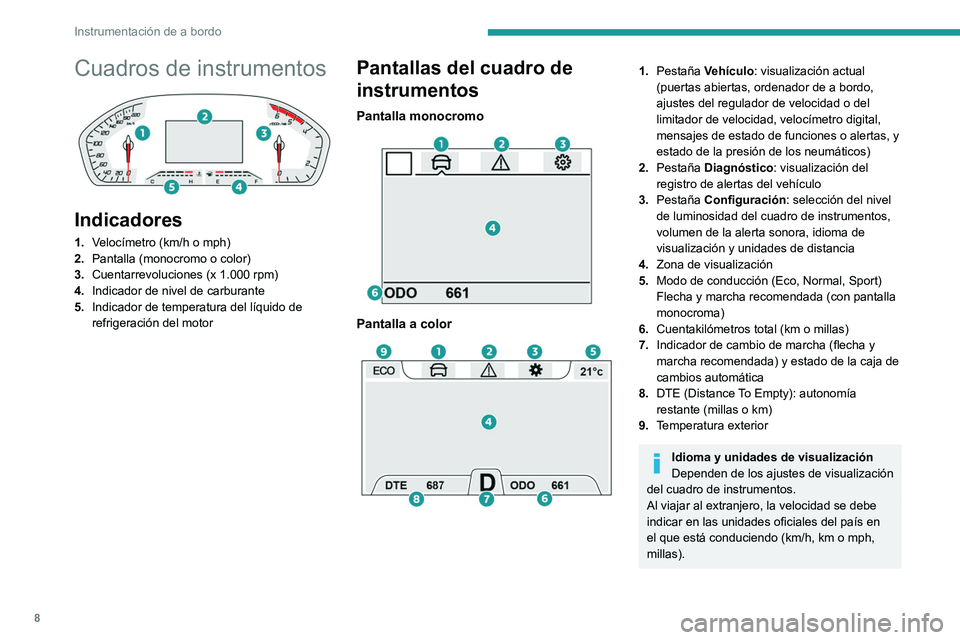

8
Instrumentación de a bordo
Cuadros de instrumentos

Indicadores
1.Velocímetro (km/h o mph)
2. Pantalla (monocromo o color)
3. Cuentarrevoluciones (x 1.000 rpm)
4. Indicador de nivel de carburante
5. Indicador de temperatura del líquido de
refrigeración del motor
Pantallas del cuadro de
instrumentos
Pantalla monocromo

Pantalla a color

1.Pestaña Vehículo: visualización actual
(puertas abiertas, ordenador de a bordo,
ajustes del regulador de velocidad o del
limitador de velocidad, velocímetro digital,
mensajes de estado de funciones o alertas, y
estado de la presión de los neumáticos)
2. Pestaña Diagnóstico: visualización del
registro de alertas del vehículo
3. Pestaña Configuración: selección del nivel
de luminosidad del cuadro de instrumentos,
volumen de la alerta sonora, idioma de
visualización y unidades de distancia
4. Zona de visualización
5. Modo de conducción (Eco, Normal, Sport)
Flecha y marcha recomendada (con pantalla
monocroma)
6. Cuentakilómetros total (km o millas)
7. Indicador de cambio de marcha (flecha y
marcha recomendada) y estado de la caja de
cambios automática
8. DTE (Distance To Empty): autonomía
restante (millas o km)
9. Temperatura exterior
Idioma y unidades de visualización
Dependen de los ajustes de visualización
del cuadro de instrumentos.
Al viajar al extranjero, la velocidad se debe
indicar en las unidades oficiales del país en
el que está conduciendo (km/h, km o mph,
millas).

9
Instrumentación de a bordo
1Selección de las pestañas de visualización

► Pulse el botón A situado en la parte derecha
del volante para visualizar las distintas pestañas
y desplazarse por ellas.
►

Gire la ruedecilla B

situada en la parte
derecha del volante para visualizar las distintas
ventanas o seleccionar los diferentes menús.
►

Después de que se visualice la ventana o de
seleccionar el menú, busque la opción deseada
y selecciónela pulsando la ruedecilla B

.
►

A
continuación, realice la selección o
modifíquela y pulse la ruedecilla B para
confirmar.
►

Pulse el botón A

para salir del menú
seleccionado.
Si no se realiza ninguna acción con los mandos,
la pestaña Vehículo reaparece automáticamente
después de unos momentos.
Indicadores y testigos de
alerta
En forma de símbolos, los testigos e indicadores
informan al conductor de la aparición de una
anomalía (testigos de alerta) o del estado de
funcionamiento de un sistema (testigos de funcionamiento o de desactivación). Algunos
testigos se encienden de dos formas (fijos o
intermitentes) y/o en varios colores.
Avisos asociados
El encendido de un testigo puede ir acompañado
de una señal acústica y un mensaje en una
pantalla.
En relación al tipo de alerta sobre el estado
operativo del vehículo, le permiten determinar
si la situación es normal o si se ha producido
una anomalía: consulte la descripción de cada
testigo para más información.
Al poner el contacto
Algunos testigos rojos o naranjas se encienden
durante unos segundos al dar el contacto del
vehículo. Estos testigos deben apagarse al
arrancar el motor.
Para más información sobre algún sistema o
alguna de estas funciones, consulte el apartado
correspondiente.
Testigo encendido continuo
El encendido de un testigo rojo o naranja
indica la aparición de una anomalía que debe
investigarse.
Si un testigo permanece encendido
Las referencias
(1), (2) y (3) en la descripción
de la advertencia y del testigo le indican si
debe ponerse en contacto con un profesional
cualificado además de las medidas inmediatas
recomendadas. (1): Debe detener el vehículo.
Detenga el vehículo en cuanto las condiciones
de seguridad lo permitan y quite el contacto.
(2): Póngase en contacto con un concesionario
autorizado PEUGEOT o un taller cualificado.
(3): Acuda a un concesionario autorizado
PEUGEOT o a un taller cualificado.
Lista de testigos
Testigos de alerta de color rojo
STOP
Fijo, asociado a otro testigo de alerta,
acompañado de un mensaje y de una
señal acústica.
Se ha detectado un fallo grave del motor, el
sistema de frenos, la dirección asistida, la caja
de cambios automática o una anomalía eléctrica
importante.
Lleve a cabo (1) y a continuación (2).
Temperatura máxima del líquido de
refrigeración del motor
Fijo.
La temperatura del circuito de
refrigeración es demasiado elevada.
Lleve a cabo (1) y, a continuación, espere a
que el motor se enfríe y reponga el nivel de
refrigerante si fuese necesario. Si el problema
persiste, lleve a cabo (2).
Presión de aceite del motorFijo.
Fallo del sistema de lubricación del motor.

10
Instrumentación de a bordo
Lleve a cabo (1) y a continuación (2).
Presencia de agua en el filtro de diéselEncendido, acompañado de un mensaje
en la pantalla.
El filtro de diésel contiene agua.
Lleve a cabo (2) inmediatamente. Existe riesgo
de dañar el sistema de inyección de carburante.
Carga de la batería de 12 VFijo.
Fallo del circuito de carga de la batería
(bornes sucios, correa del alternador destensada
o rota, etc.).
Lleve a cabo (1).
►

Con caja de cambios manual, engrane una
marcha.
►


Con la caja de cambios automática, coloque
los calzos contra una de las ruedas.
Limpie y apriete los bornes. Si el testigo de
alerta no se apaga al arrancar el motor

, lleve a
cabo (2).
Puerta(s) abierta(s)Fijo, asociado a un mensaje de
identificación del acceso.
Una puerta no está cerrada correctamente
(velocidad inferior a 10 km/h).
Fijo, asociado a un mensaje de
identificación del acceso y completado
con una señal acústica.
Una puerta no está cerrada correctamente
(velocidad superior a 10 km/h).
Cinturones de seguridad no abrochados/
desabrochados
Fijo o intermitente, acompañado de una
señal acústica creciente.
Algún ocupante no se ha abrochado el cinturón
de seguridad o se lo ha desabrochado.
El conductor no se ha abrochado o se ha
desabrochado el cinturón de seguridad. El
acompañante se ha desabrochado el cinturón de
seguridad.
Alarma perimétrica e inmovilizador del
motor electrónico
Fijo.
La alarma y el sistema inmovilizador del
motor electrónico no están desactivados (no se
ha reconocido el mando a distancia).
Bloquee el vehículo y desbloquéelo; después,
vuelva a dar el contacto.
Si el problema persiste, lleve a cabo (2).
Airbagsfijo.
Fallo de uno de los airbags o de los
pretensores pirotécnicos de los cinturones de
seguridad.
Lleve a cabo (3).
Freno de estacionamientoFijo.
El freno de estacionamiento está aplicado
o no se ha soltado correctamente.
FrenosFijo.
El nivel de líquido de frenos se ha
reducido significativamente.
Lleve a cabo (1) y reponga el nivel con un
líquido que cumpla las recomendaciones del
fabricante. Si el problema persiste, lleve a cabo
(2).
Fijo.
Fallo en el sistema de distribución
electrónica de la fuerza de frenado
(EBFD).
Lleve a cabo (1) y a continuación (2).
Testigos de alerta de color naranja
Mantenimiento
Temporalmente encendido, acompañado de un mensaje.
Se ha detectado una o varias anomalías leves
que no tienen testigo de alerta específico.
Identifique la causa de la anomalía consultando
el mensaje que aparece en el cuadro de
instrumentos.
Es posible que pueda solucionar algunas de
estas anomalías usted mismo, cambiándole las
pilas al telemando.
Para las demás anomalías como, por ejemplo,
una anomalía en el sistema de detección de
inflado de rueda insuficiente, lleve a cabo (3).
Fijo, acompañado de la visualización de
un mensaje.
Se han detectado una o varias anomalías para
las que no hay un testigo de alerta específico.

11
Instrumentación de a bordo
1Identifique la causa de la anomalía consultando
el mensaje que aparece en el cuadro de
instrumentos y, a continuación, lleve a cabo (3).
Precalentamiento del motor (diésel)Temporalmente encendido(hasta 30 segundos aproximadamente en
condiciones meteorológicas extremas).
Al dar el contacto, si las condiciones
meteorológicas y la temperatura del motor lo
requieren.
Espere a que el testigo de alerta se apague
antes de arrancar.
Cuando el testigo de alerta se apaga, el
arranque es inmediato, siempre que pise y
mantenga pisado:
–

el pedal de embrague con una caja de
cambios manual.
–


el pedal de freno con una caja de cambios
automática.
Si el motor no arranca, solicite de nuevo el
arranque del mismo mientras mantiene pisado
el pedal.
Reserva de carburanteFijo, con el nivel de reserva en rojo.
La primera vez que se enciende, la
cantidad de carburante que queda en el depósito
es de unos 11 litros (reserva).
Hasta que se reponga el nivel de carburante,
esta alerta se repetirá cada vez que se dé el
contacto, con un incremento de frecuencia a
medida que el nivel de carburante baje y se
aproxime a cero. Reposte rápidamente carburante para evitar
quedarse sin él.
No conduzca nunca hasta vaciar por
completo el depósito
, puesto que puede dañar
los sistemas anticontaminación y de inyección.
Sistema de autodiagnóstico del motorParpadeante.
Fallo del sistema de gestión del motor.
Existe el riesgo de que el catalizador se
destruya.
Debe llevar a cabo (2).
Fijo.
Fallo del sistema de control de emisiones.
El testigo de alerta debe apagarse al arrancar
el motor.
Lleve a cabo (3) inmediatamente.
Fijo.
Detección de un fallo leve del
motor.
Lleve a cabo (3).
Fijo.
Detección de un fallo grave del
motor.
Lleve a cabo (1) y a continuación (2).
Antibloqueo de las ruedas (ABS)Fijo.
Fallo del sistema de frenos antibloqueo.
El vehículo conserva una frenada clásica.
Circule con prudencia a velocidad moderada, y a
continuación (3).
Bloqueo del diferencial traseroParpadeante.
El sistema está activado, pero el bloqueo
del diferencial aún no está activo.
Fijo.
El diferencial trasero está bloqueado.
Para desbloquear el diferencial trasero, vuelva a
pulsar el botón.
Autodiagnosis de transmisión 4x4Fijo.
Las ruedas no reciben ninguna fuerza
motriz.
Es necesario detener el vehículo y el motor sin
quitar el contacto.
Espere hasta que el testigo de alerta se apague
antes de volver a arrancar el vehículo.
Si el testigo de alerta sigue encendido, lleve a
cabo (2).
Control dinámico de estabilidad (DSC)/
Antideslizamiento de las ruedas (ASR)
Fijo.
La función está desactivada.
El sistema DSC/ASR se activa automáticamente
al arrancar el motor.
Control dinámico de estabilidad (DSC) /
Antideslizamiento de las ruedas (ASR)
Intermitente.
La regulación DSC/ASR se activa en
el caso de pérdida de adherencia o de la
trayectoria.
Fijo.
Fallo del sistema DSC/ASR.

12
Instrumentación de a bordo
Lleve a cabo (3).
Ayuda al arranque en pendienteFijo, acompañado del mensaje
"Fallo en el sistema antiretroceso".
El sistema presenta un fallo.
Lleve a cabo (3).
Alerta de exceso de velocidad de 120 km/hFijo, acompañado de una señal acústica.
El vehículo ha superado la velocidad de
120 km/h (según país de comercialización).
Modere la velocidad del vehículo.
Airbag del acompañante (Activ.)Fijo.
El airbag del acompañante está activado.
El mando está en la posición " ON".
En este caso, no instale una silla infantil
de espaldas al sentido de la marcha en el
asiento del acompañante. Riesgo de lesiones
graves.
Airbag del acompañante (Desact.)Fijo.
El airbag frontal del acompañante está
desactivado.
El mando está en la posición " OFF".
Es posible instalar un asiento para niño en la
dirección contraria al sentido de la marcha a
menos que haya un fallo en los airbags (testigo
de alerta de airbags encendido).
Inflado insuficienteFijo, acompañado de una señal acústica
y un mensaje.
La presión de una o varias ruedas es
insuficiente.
Controle la presión de los neumáticos lo antes
posible.
El sistema de detección se reinicializa
automáticamente
después de ajustar la presión.
Testigo de inflado insuficiente intermitente y luego fijo, y testigo
de servicio fijo.
El sistema de control de la presión de los
neumáticos presenta una anomalía.
La detección de inflado insuficiente ya no se
controla.
Compruebe las presiones lo antes posible y lleve
a cabo (3.)
Luces antiniebla traserasFijo.
Las luces están encendidas.
Testigos de alerta de color verde
Hill Assist Descent Control
Fijo.
El sistema se ha activado, pero las
condiciones de regulación no se cumplen
(pendiente, velocidad demasiado elevada,
marcha engranada).
Intermitente.
El sistema está regulando la velocidad
del vehículo. El vehículo se está frenando; las luces de freno
se encienden durante el descenso.
Regulador de velocidadFijo.
El regulador de velocidad está
seleccionado.
Selección manual.
Alerta de cambio involuntario de carrilFijo.
(blanco)
La función se ha activado, pero la cámara no ha
detectado ningún carril.
La detección de cambio involuntario de carril no
está operativa.
Fijo.
(verde)
La cámara del sistema ha detectado carriles.
La función está operativa.
Posición de tracción a las 4 ruedas (alta
velocidad)
4HParpadeante.
El modo de tracción a las 4 ruedas ( 4x4)
está seleccionado, pero aún no está activado.
4HFijo.
El modo de tracción a las 4 ruedas ( 4x4)
está activado.
El vehículo puede circular a alta velocidad
Posición de tracción a las 4 ruedas (baja
velocidad)
4LParpadeante.
El modo de tracción a las 4 ruedas ( 4x4)
está seleccionado, pero aún no está activado.

13
Instrumentación de a bordo
14LFijo.
El modo de tracción a las 4 ruedas (4x4)
está activado.
El vehículo sólo puede circular a baja velocidad.
IntermitentesIntermitente, con señal acústica.
Los intermitentes están activados.
Luces antiniebla delanterasFijo.
Las luces antiniebla delanteras están
encendidas.
Luces de posiciónFijo.
Las luces están encendidas.
Luces de cruceFijo.
Las luces están encendidas.
Testigos de alerta de color azul
Luces de carretera
Fijo.
Las luces están encendidas.
Indicador de temperatura
del líquido de
refrigeración del motor


Con el motor en marcha:
– En la zona A, la temperatura es correcta.
–

En la zona
B, la temperatura es demasiado
alta; el testigo de alerta asociado y el testigo de
alerta de STOP central se encenderán en rojo
en el cuadro de instrumentos, acompañados por
un mensaje y una señal acústica.
Deténgase inmediatamente cuando las
condiciones de seguridad lo permitan.
Espere unos minutos antes de apagar el motor.
Después de quitar el contacto, abra con
cuidado el capó y compruebe el nivel de
líquido de refrigeración.
Para más información relativa a la
Comprobación de los niveles , consulte
el apartado correspondiente.
Cuentakilómetros total
El cuentakilómetros total mide la distancia
total recorrida por el vehículo desde la primera
matriculación.
Con el contacto dado, la distancia total se
muestra en cualquier momento. Esta se sigue
visualizando durante 30 segundos después de
quitar el contacto. Se muestra cuando la puerta
del conductor está abierta y cuando el vehículo
está bloqueado o desbloqueado.
Si viaja al extranjero, es posible que
tenga que cambiar las unidades de
distancia (km o millas): la velocidad se debe
indicar en la unidad oficial del país (km/h o
mph).
La unidad se cambia mediante el menú de
configuración de la pantalla con el vehículo
parado.
Reostato de luces
Reóstato de iluminación del
cuadro de instrumentos
► En la pestaña Configuración,
seleccione " Luminosidad ".

14
Instrumentación de a bordo


► Ajuste la luminosidad con la ruedecilla que se
encuentra en el lado derecho del volante.
Reóstato de iluminación de
la pantalla táctil
► Pulse el b otón "Configuración ".
► Seleccione "Pantalla" y, a
continuación, " Luminosidad".
►

Adapte la luminosidad moviendo el control
deslizante.
La luminosidad se puede ajustar de
forma diferente para el modo día
(palanca de las luces en posición " OFF") y el
modo noche (palanca de las luces en
cualquier otra posición).
Ordenador de a bordo
Muestra información sobre el trayecto actual
(autonomía, consumo de carburante, velocidad
media, etc.).
Indicación en el cuadro de
instrumentos
La visualización de los datos del ordenador de a
bordo se selecciona con la ruedecilla situada en
la parte derecha del volante.
Con una pantalla táctil, los datos del
ordenador de a bordo se mostrarán
según el tema seleccionado en la pantalla.
Visualización de las diferentes ventanas


► En la pestaña " Vehículo", mueva la
ruedecilla hacia arriba o hacia abajo para
mostrar sucesivamente las diferentes ventanas.
–

La información actual se muestra de forma
sucesiva, con: •


La autonomía (con pantalla monocroma).
•


El trayecto “
1”.
•

El trayecto “
2”.
•

La velocidad media.
•


La indicación de la velocidad programada
del regulador de velocidad (según versión).
•


La indicación de la velocidad digital.
•


La indicación del estado de la presión de los
neumáticos.
–


Los trayectos “
1” y “2”, cada uno con:
•

El consumo medio.
• La distancia recorrida.
• El contador de tiempo del trayecto.
Puesta a cero del trayecto
La puesta a cero se realiza cuando se muestra
el contador de viajes.


► Pulse el mando en el volante y seleccione
"Reinicializar".
Sólo el trayecto "2" se puede poner a
cero; el trayecto "1” se pone a cero
automáticamente unos minutos después de
haber quitado el contacto del vehículo.
Definiciones
Autonomía
(km o millas)Distancia que se puede recorrer con el
carburante que queda en el depósito (en
función del consumo medio de los últimos
kilómetros recorridos).
Este valor puede variar después de un cambio
del estilo de conducción o de relieve que
ocasione una variación significativa del consumo
de carburante actual.
