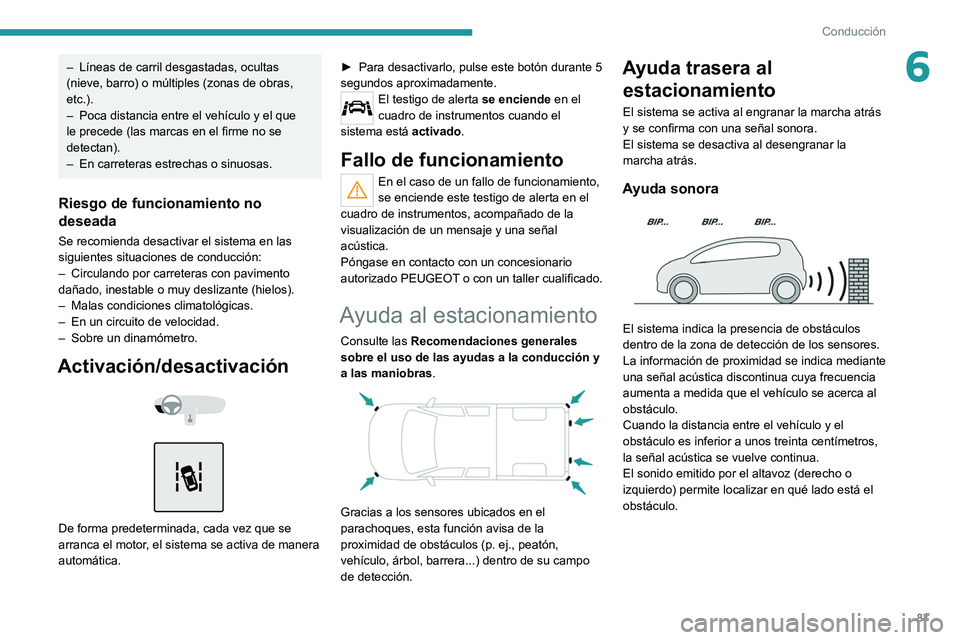

2021 Peugeot Landtrek Manual del propietario (in Spanish)

87
Conducción
6– Líneas de carril desgastadas, ocultas
(nieve, barro) o múltiples (zonas de obras,
etc.).
–

Poca distancia entre el vehículo y el que
le precede (las marcas en el firme no se
detectan).
–


En carreteras estrechas o sinuosas.
Riesgo de funcionamiento no
deseada
Se recomienda desactivar el sistema en las
siguientes situaciones de conducción:
–
Circulando por carreteras con pavimento
dañado, inestable o muy deslizante (hielos).
–


Malas condiciones climatológicas.
–


En un circuito de velocidad.
–


Sobre un dinamómetro.
Activación/desactivación



De forma predeterminada, cada vez que se
arranca el motor, el sistema se activa de manera
automática. ►

Para desactivarlo, pulse este botón durante 5
segundos aproximadamente.
El testigo de alerta se enciende en el
cuadro de instrumentos cuando el
sistema está activado.
Fallo de funcionamiento
En el caso de un fallo de funcionamiento,
se enciende este testigo de alerta en el
cuadro de instrumentos, acompañado de la
visualización de un mensaje y una señal
acústica.
Póngase en contacto con un concesionario
autorizado PEUGEOT o con un taller cualificado.
Ayuda al estacionamiento
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.


Gracias a los sensores ubicados en el
parachoques, esta función avisa de la
proximidad de obstáculos (p. ej., peatón,
vehículo, árbol, barrera...) dentro de su campo
de detección.
Ayuda trasera al estacionamiento
El sistema se activa al engranar la marcha atrás
y se confirma con una señal sonora.
El sistema se desactiva al desengranar la
marcha atrás.
Ayuda sonora

El sistema indica la presencia de obstáculos
dentro de la zona de detección de los sensores.
La información de proximidad se indica mediante
una señal acústica discontinua cuya frecuencia
aumenta a medida que el vehículo se acerca al
obstáculo.
Cuando la distancia entre el vehículo y el
obstáculo es inferior a unos treinta centímetros,
la señal acústica se vuelve continua.
El sonido emitido por el altavoz (derecho o
izquierdo) permite localizar en qué lado está el
obstáculo.

88
Conducción
Ayuda gráfica



Completa la señal acústica mostrando en la
pantalla unos segmentos que se acercan cada
vez más al vehículo.
Sensores de ayuda al
estacionamiento delanteros
Como complemento a los sensores de ayuda
al estacionamiento traseros, los sensores de
ayuda al estacionamiento delanteros se activan
al detectar un obstáculo en la parte delantera del
vehículo, si va a una velocidad inferior a 10 km/h
(6
mph).
Los sensores de ayuda al estacionamiento
delanteros se desactivan si se deja de detectar
un obstáculo o si la velocidad del vehículo
supera los 10
km/h.
El sonido que sale del altavoz (delantero
o trasero) localiza el obstáculo respecto
a la posición del vehículo, ya sea delante o
detrás del vehículo.
Desactivación/activación



► Pulse este botón para desactivar o volver a
activar el sistema en cualquier momento.
El testigo se
enciende cuando se desactiva el
sistema.
El estado de la función se memoriza al quitar el
contacto.
La ayuda trasera al estacionamiento se
desactiva automáticamente cuando se
conecta un remolque o un portabicicletas a
un enganche de remolque instalado según
las recomendaciones del fabricante.
Límites de funcionamiento
La inclinación del vehículo si el maletero está
muy cargado puede desviar las mediciones de
distancia.
Fallo de funcionamiento
En caso de fallo de funcionamiento al
cambiar a la marcha atrás, este testigo de
alerta se enciende en el cuadro de instrumentos, acompañado de un mensaje en pantalla y de
una señal acústica (pitido breve).
Póngase en contacto con un concesionario
autorizado PEUGEOT o con un taller cualificado
para proceder a la revisión del sistema.
Cámara de visión trasera
Consulte las
Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.


La cámara de ayuda visual a la marcha atrás se
activa automáticamente al engranar la marcha
atrás.
La función se puede completar con el sistema de
ayuda al estacionamiento.
La imagen se muestra en la pantalla táctil.

89
Conducción
6

Todas las líneas guía 1 (en rojo, amarillo y
verde) representan la anchura del vehículo, con
los retrovisores desplegados; se orientan según
la posición del volante y representan el radio de
giro del vehículo.
A partir del parachoques trasero, las líneas rojas
pequeñas 2 representan una distancia de 1 m,
las líneas amarillas pequeñas 3
representan 2 m
y las líneas verdes pequeñas 4
representan 3 m.
Es posible desactivar la visualización de las
líneas
guía en la imagen en cualquier momento.
La visualización de las líneas guía se
configura en el menú Ajustes
de la
función Cámara de visión trasera .
Se representan como unas líneas
marcadas "en el suelo" y no indican la
posición del vehículo con respecto a
obstáculos altos (por ejemplo, otros
vehículos).
Es normal que la imagen se distorsione
levemente.
La apertura del portón trasero puede
interferir en la visualización.
Cámara para conducción
todoterreno
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.


Con el contacto dado, la cámara situada en
la parte inferior del retrovisor exterior derecho
muestra en la pantalla táctil la vista tomada
desde el lateral delantero derecho del vehículo,
a fin de mejorar la visibilidad durante una
maniobra.
No se recomienda utilizar esta vista para realizar
una maniobra completa.
Los sensores delanteros y traseros del
sistema de ayuda al estacionamiento también
proporcionan información del entorno del
vehículo.




► Pulse este botón para activar o desactivar la
función, con el contacto dado y a una velocidad
inferior a 27
km/h aproximadamente.


Se muestra la vista del lateral delantero derecho
del vehículo.
La vista se muestra automáticamente:
–

Al accionar el intermitente derecho.
–


Si los sensores de ayuda al estacionamiento
detectan algún obstáculo en el lateral delantero
derecho.
En cualquier momento, según versión, es
posible cambiar a la vista trasera al seleccionar
la vista de la cámara trasera en la pantalla.

90

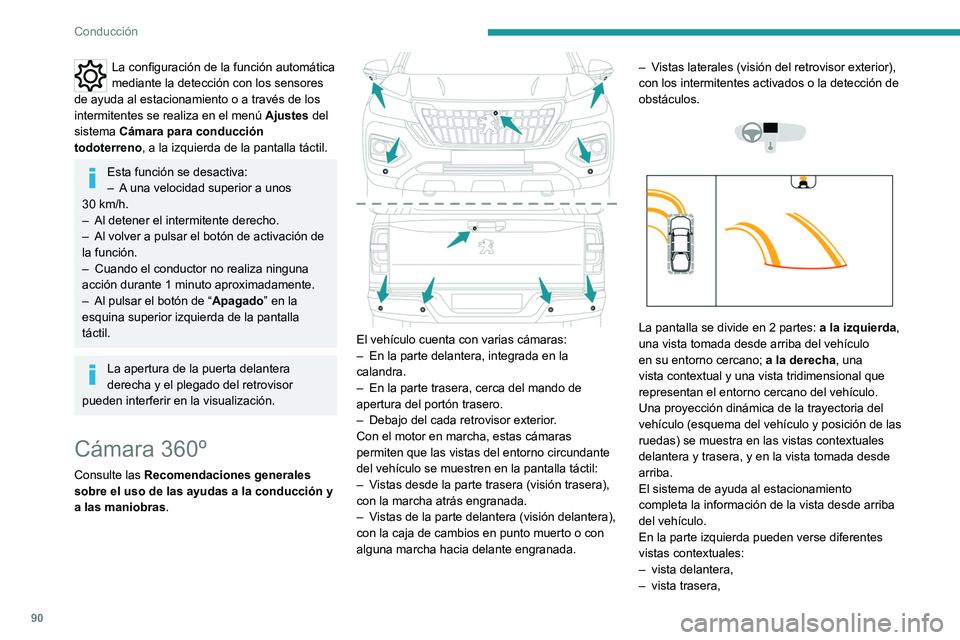

Conducción
La configuración de la función automática
mediante la detección con los sensores
de ayuda al estacionamiento o a través de los
intermitentes se realiza en el menú Ajustes
del
sistema Cámara para conducción
todoterreno, a la izquierda de la pantalla táctil.
Esta función se desactiva:
– A una velocidad superior a unos
30

km/h.
–

Al detener el intermitente derecho.
–


Al volver a pulsar el botón de activación de
la función.
–


Cuando el conductor no realiza ninguna
acción durante 1 minuto aproximadamente.
–


Al pulsar el botón de “ Apagado

” en la
esquina superior izquierda de la pantalla
táctil.
La apertura de la puerta delantera
derecha y el plegado del retrovisor
pueden interferir en la visualización.
Cámara 360º
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.


El vehículo cuenta con varias cámaras:
– En la parte delantera, integrada en la
calandra.
–

En la parte trasera, cerca del mando de
apertura del portón trasero.
–


Debajo del cada retrovisor exterior
.
Con el motor en marcha, estas cámaras
permiten que las vistas del entorno circundante
del vehículo se muestren en la pantalla táctil:
–

V
istas desde la parte trasera (visión trasera),
con la marcha atrás engranada.
–

V
istas de la parte delantera (visión delantera),
con la caja de cambios en punto muerto o con
alguna marcha hacia delante engranada. –

V
istas laterales (visión del retrovisor exterior),
con los intermitentes activados o la detección de
obstáculos.




La pantalla se divide en 2 partes: a la izquierda,
una vista tomada desde arriba del vehículo
en su entorno cercano; a la derecha, una
vista contextual y una vista tridimensional que
representan el entorno cercano del vehículo.
Una proyección dinámica de la trayectoria del
vehículo (esquema del vehículo y posición de las
ruedas) se muestra en las vistas contextuales
delantera y trasera, y en la vista tomada desde
arriba.
El sistema de ayuda al estacionamiento
completa la información de la vista desde arriba
del vehículo.
En la parte izquierda pueden verse diferentes
vistas contextuales:
–

vista delantera,
–


vista trasera,

91
Conducción
6– vista del retrovisor derecho,
– vista del retrovisor izquierdo,
–

vista delantera "dividida",
–


vista ampliada automática,
–


vista tridimensional.
Cuando las cámaras están activadas,
aparece un símbolo en la parte superior
de la vista contextual para indicar sus
posiciones en el vehículo y el área
visualizada.
La apertura de las puertas delanteras o
del portón trasero o el plegado de los
retrovisores exteriores pueden interferir en la
visualización.
Por defecto, está activado el modo vistas 2D.
En este modo, el sistema selecciona la mejor
vista que puede mostrar (estándar o zoom)
en función de la información transmitida
por los sensores del sistema de ayuda al
estacionamiento.
Puede cambiar el modo de visualización en
cualquier momento durante la maniobra:
–

"vistas 2D ",
–

"vistas 3D ".
Principio de funcionamiento

Con las cámaras delantera y trasera, así como
las cámaras de los retrovisores, los entornos
cercanos del vehículo se graban durante las
maniobras a baja velocidad.
Se reconstruye en tiempo real una imagen
tomada desde arriba del vehículo en sus
entornos cercanos a medida que la maniobra
progresa.
Se facilita así alinear el vehículo durante el
estacionamiento y visualizar los obstáculos
próximos. Se borra automáticamente si el
vehículo permanece inmóvil durante demasiado
tiempo.
Activación
Activación automática (velocidad inferior a
27
km/h):
–

Cuando se engrana la marcha atrás o una
marcha hacia delante,
–


Cuando se activan los intermitentes,
–


Cuando se detecta un obstáculo.




► Para activar la función manualmente, con el
motor en marcha, pulse este botón.


En cualquier momento, es posible seleccionar
(en el lado izquierdo de la pantalla táctil) el modo
de visualización pulsando el botón " vistas 2D" o
"vistas 3D " y modificar los parámetros pulsando
el botón "Ajustes".
La pantalla se actualiza inmediatamente con el
modo de vista seleccionado.
Ajustes
Para cada modo (2D o 3D), es posible
desactivar o activar las siguientes funciones:
–

T

rayectoria y líneas guía (esquema).
–

V

istas automáticas mediante la detección por
los sensores de ayuda al estacionamiento.

92
Conducción
– Vistas de los retrovisores exteriores mediante
la activación de los intermitentes.
El estado del sistema no se guarda al quitar el
contacto.
Esta función se desactiva:
– A una velocidad superior a 30 km/h.
–

Al quitar la marcha atrás.
–


Al volver a pulsar el botón de activación de
la función.
–


Cuando el conductor no realiza ninguna
acción durante 1 minuto aproximadamente.
–


Al pulsar el botón de " Apagado

" en la
esquina superior izquierda de la pantalla
táctil.
Modo "vistas 2D"
Vistas delantera y trasera
Vista delantera

Vista trasera

La función se muestra por defecto, con la visión
delantera, si la caja de cambios está en punto
muerto o con alguna marcha engranada, o
con la visión trasera, si la marcha atrás está
engranada.
En modo automático, si los sensores de ayuda
al estacionamiento detectan algún obstáculo,
las vistas delantera y trasera se pueden mostrar
sucesivamente.
La línea guía 1 (en rojo) representa el final del
parachoques.
A partir del parachoques, las líneas
guía finas
de color naranja 2 representan la anchura del
vehículo, con los retrovisores desplegados,
y las líneas
guía anchas de color naranja 3
representan la trayectoria del vehículo.
La orientación de las líneas 2 y 3 depende de la
posición del volante.
El sistema se desactiva:
–

Automáticamente por encima de
aproximadamente 30

km/h (la imagen
desaparece temporalmente a partir de 20
km/h)–

Al volver a pulsar el botón de activación de la
función.
Vistas de los retrovisores exteriores

Las vistas de los retrovisores exteriores
permiten visualizar las zonas ubicadas debajo
de cada retrovisor y todo el lateral delantero de
ambos lados del vehículo para poder realizar
maniobras con el vehículo teniendo en cuenta
los obstáculos circundantes.
No se recomienda utilizar esta vista para realizar
una maniobra completa.
Esta vista aparece automáticamente tras la
detección por la ayuda al estacionamiento o
después de seleccionar los intermitentes (se
muestra la vista del lateral correspondiente).
Vista delantera "dividida"

La vista delantera "dividida" permite que las dos
vistas de los retrovisores exteriores se muestren
simultáneamente. Para más información sobre la
Vista de los retrovisores exteriores , consulte
el apartado correspondiente.
Las vistas aparecen en la pantalla táctil, en los
laterales izquierdo y derecho, respectivamente.
Esta vista resulta muy útil para situaciones de
conducción en vías estrechas o irregulares.
Esta vista se muestra tras pulsar el botón para la
vista tomada desde arriba del vehículo (situado
en el lateral izquierdo).
Vista ampliada automática

Este modo está activado por defecto.

93
Conducción
6Vista delantera "dividida"

La vista delantera "dividida" permite que las dos
vistas de los retrovisores exteriores se muestren
simultáneamente. Para más información sobre la
Vista de los retrovisores exteriores, consulte
el apartado correspondiente.
Las vistas aparecen en la pantalla táctil, en los
laterales izquierdo y derecho, respectivamente.
Esta vista resulta muy útil para situaciones de
conducción en vías estrechas o irregulares.
Esta vista se muestra tras pulsar el botón para la
vista tomada desde arriba del vehículo (situado
en el lateral izquierdo).
Vista ampliada automática

Este modo está activado por defecto. Mediante los sensores situados en los
parachoques delantero y trasero, la vista
automática pasa de la vista estándar o
tridimensional a la vista desde arriba (zoom)
cuando se aproxima a un obstáculo durante una
maniobra.
Modo "vistas 3D"

La vista 3D muestra una reconstrucción
tridimensional del vehículo con su entorno
cercano.
Al aproximarse a un obstáculo, la vista 3D
cambia a una vista tomada desde arriba (zoom),
para poder hacer maniobras con el vehículo
teniendo en cuenta los obstáculos circundantes.
Cambie la orientación de la vista 3D en cualquier
momento pulsando la vista tomada desde arriba
del vehículo (situada en el lado izquierdo).


► Cuando aparezca el carrusel de selección
de las vistas, seleccione el lado que desea
visualizar (aparece el símbolo de una cámara
para confirmar la orientación seleccionada).
La vista lateral derecha se actualiza al instante,
además de su entorno circundante.
La vista 3D sólo está disponible a través del
menú de selección de vistas.
La vista 3D debe ser prioritaria en
condiciones todoterreno para anticipar
mejor los obstáculos próximos al vehículo.

Carburante recomendado
El vehículo cumple las normas Euro 1,
Euro 4 y Euro 5 de emisiones.
Los motores de gasolina son compatibles con
carburante sin plomo RON 92 como mínimo.
Los motores diésel son compatibles con
carburante tipo B0 sin éster metílico de ácidos
grasos (biocarburante) y con carburantes tipos
B7 y B10 conformes con las normas EN590
y EN16734 que contienen un 7 y un 10%,
respectivamente, de éster metílico de ácidos
grasos.
Según el país de comercialización, el carburante
diésel debe ser adecuado a la temperatura
ambiente para optimizar el rendimiento del motor
y minimizar las emisiones contaminantes. Temperatura superior a Calidad del diésel
5°C (+41°F) N°0
-5°C (+23°F) N°-10
-10°C (+14°F) N°-20
-25°C (-13°F) N°-35
El uso de cualquier otro tipo de (bio)
carburante (aceites vegetales o animales
puros o diluidos, carburante doméstico...)
está terminantemente prohibido, ya que
podría dañar el motor y el circuito de
carburante.
Durante más de 20 años, la colaboración entre PEUGEOT y TOTAL ha
superado los límites del rendimiento para alcanzar el éxito en las condiciones
más exigentes, obteniendo victorias en las 24 horas de Le Mans y en el Rally
Dakar, así como las logradas por todos nuestros clientes en el ámbito de
los rallies de todo el mundo. Para lograr estos excepcionales resultados, los
equipos de Peugeot Sport han optado por TOTAL QUARTZ, un lubricante
de alta tecnología que protege el motor en las condiciones más extremas.
T Q
del tiempo
TOTAL QUARTZ INEO FIRST es un lubricante de muy alto rendimiento
desarrollado de forma conjunta por los equipos de I+D de Peugeot y Total.
00290052
004C0051005100520059004400470052005500440003
2 y
protege el motor contra obstrucciones de forma efectiva.
PEUGEO Y T
UNA ASOCIACI\323N AL SERVICIO
DEL RENDIMIENT
O
