167
Informations pratiques

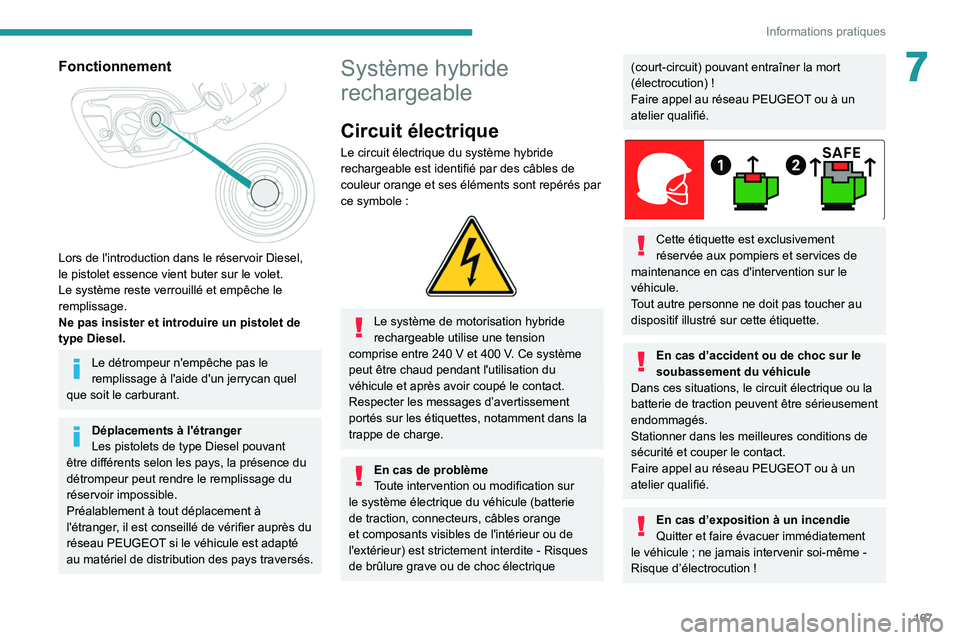

7Fonctionnement

Lors de l'introduction dans le réservoir Diesel,
le pistolet essence vient buter sur le volet.
Le système reste verrouillé et empêche le
remplissage.
Ne pas insister et introduire un pistolet de
type Diesel.
Le détrompeur n'empêche pas le
remplissage à l'aide d'un jerrycan quel
que soit le carburant.
Déplacements à l'étranger
Les pistolets de type Diesel pouvant
être différents selon les pays, la présence du
détrompeur peut rendre le remplissage du
réservoir impossible.
Préalablement à tout déplacement à
l'étranger, il est conseillé de vérifier auprès du
réseau PEUGEOT si le véhicule est adapté
au matériel de distribution des pays traversés.
Système hybride
rechargeable
Circuit électrique
Le circuit électrique du système hybride
rechargeable est identifié par des câbles de
couleur orange et ses éléments sont repérés par
ce symbole
:


Le système de motorisation hybride
rechargeable utilise une tension
comprise entre 240
V et 400 V. Ce système
peut être chaud pendant l'utilisation du
véhicule et après avoir coupé le contact.
Respecter les messages d’avertissement
portés sur les étiquettes, notamment dans la
trappe de charge.
En cas de problème
Toute intervention ou modification sur
le système électrique du véhicule (batterie
de traction, connecteurs, câbles orange
et composants visibles de l'intérieur ou de
l'extérieur) est strictement interdite
- Risques
de brûlure grave ou de choc électrique
(court-circuit) pouvant entraîner la mort
(électrocution) !
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.


Cette étiquette est exclusivement
réservée aux pompiers et services de
maintenance en cas d'intervention sur le
véhicule.
Tout autre personne ne doit pas toucher au
dispositif illustré sur cette étiquette.
En cas d’accident ou de choc sur le
soubassement du véhicule
Dans ces situations, le circuit électrique ou la
batterie de traction peuvent être sérieusement
endommagés.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
En cas d’exposition à un incendie
Quitter et faire évacuer immédiatement
le véhicule
; ne jamais intervenir soi-même -
Risque d’électrocution
!

168
Informations pratiques
Contacter immédiatement et impérativement
les services de secours en les prévenant que
le véhicule est de type hybride rechargeable.
En cas de lavage
Avant tout lavage du véhicule, vérifier
que la trappe de charge est correctement
fermée.
Ne pas laver le véhicule pendant la procédure
de charge de la batterie.
Lavage à haute pression
Afin de ne pas endommager les organes
électriques, il est formellement interdit
d'utiliser le lavage à haute pression dans le
compartiment moteur et sous le châssis.
Pour le lavage de la carrosserie, ne pas
utiliser de pression supérieure à 80
bars.
Éviter toute entrée d’eau ou de poussière
dans le connecteur ou dans le pistolet de
charge
- Risque d’électrocution ou
d’incendie
!
Ne pas brancher
/ débrancher le câble ou le
pistolet de charge avec les mains mouillées
-
Risque d’électrocution
!

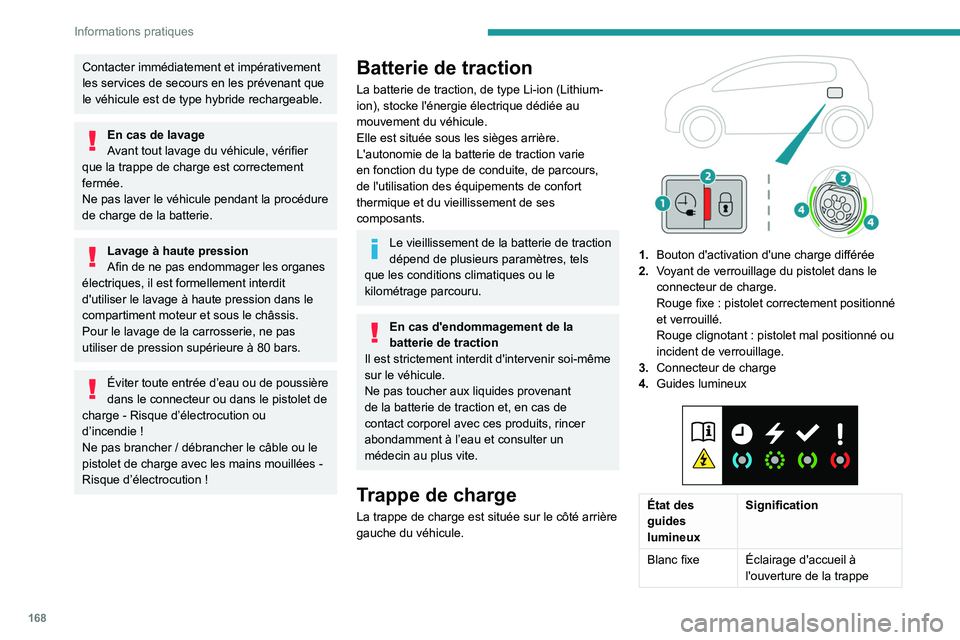

Batterie de traction
La batterie de traction, de type Li-ion (Lithium-
ion), stocke l'énergie électrique dédiée au
mouvement du véhicule.
Elle est située sous les sièges arrière.
L'autonomie de la batterie de traction varie
en fonction du type de conduite, de parcours,
de l'utilisation des équipements de confort
thermique et du vieillissement de ses
composants.
Le vieillissement de la batterie de traction
dépend de plusieurs paramètres, tels
que les conditions climatiques ou le
kilométrage parcouru.
En cas d'endommagement de la
batterie de traction
Il est strictement interdit d'intervenir soi-même
sur le véhicule.
Ne pas toucher aux liquides provenant
de la batterie de traction et, en cas de
contact corporel avec ces produits, rincer
abondamment à l’eau et consulter un
médecin au plus vite.
Trappe de charge
La trappe de charge est située sur le côté arrière
gauche du véhicule.


1. Bouton d'activation d'une charge différée
2. Voyant de verrouillage du pistolet dans le
connecteur de charge.
Rouge fixe
: pistolet correctement positionné
et verrouillé.
Rouge clignotant
: pistolet mal positionné ou
incident de verrouillage.
3. Connecteur de charge
4. Guides lumineux


État des
guides
lumineux Signification
Blanc fixe Éclairage d'accueil à
l'ouverture de la trappe

169
Informations pratiques
7État des
guides
lumineuxSignification
Bleu fixe Charge différée
Vert clignotant Charge en cours
Vert fixe Charge terminée
Rouge fixe Dysfonctionnement
En cas de choc, même léger, contre la
trappe de charge, ne pas l'utiliser.
Ne pas démonter ou modifier le connecteur
de charge
- Risque d'électrocution et/ou
d'incendie
!
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.

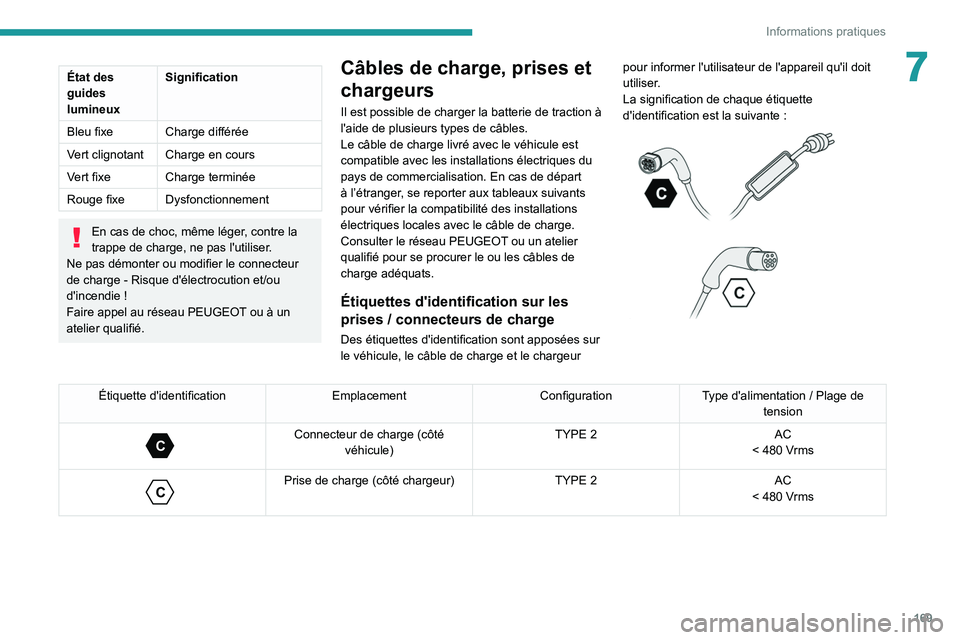

Câbles de charge, prises et
chargeurs
Il est possible de charger la batterie de traction à
l'aide de plusieurs types de câbles.
Le câble de charge livré avec le véhicule est
compatible avec les installations électriques du
pays de commercialisation. En cas de départ
à l’étranger, se reporter aux tableaux suivants
pour vérifier la compatibilité des installations
électriques locales avec le câble de charge.
Consulter le réseau PEUGEOT ou un atelier
qualifié pour se procurer le ou les câbles de
charge adéquats.
Étiquettes d'identification sur les
prises / connecteurs de charge
Des étiquettes d'identification sont apposées sur
le véhicule, le câble de charge et le chargeur pour informer l'utilisateur de l'appareil qu'il doit
utiliser.
La signification de chaque étiquette
d'identification est la suivante
:




Étiquette d'identification EmplacementConfigurationType d'alimentation / Plage de
tension

C
Connecteur de charge (côté véhicule) TYPE 2
AC
< 480 Vrms

C
Prise de charge (côté chargeur) TYPE 2AC
< 480 Vrms

170
Informations pratiques

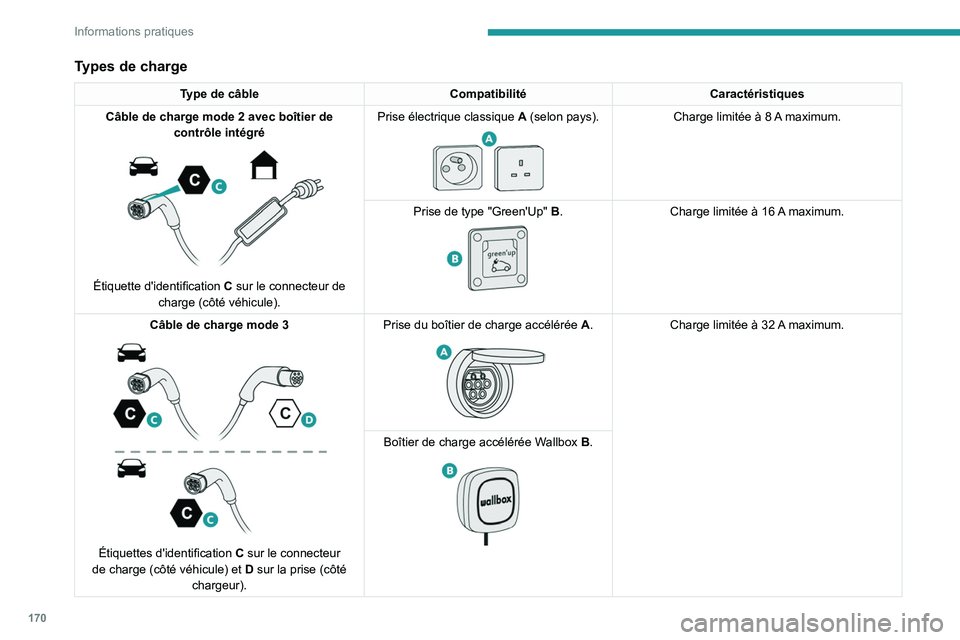

Types de charge
Type de câbleCompatibilitéCaractéristiques
Câble de charge mode 2 avec boîtier de
contrôle intégré


Étiquette d'identification C sur le connecteur de
charge (côté véhicule). Prise électrique classique
A (selon pays).


Charge limitée à 8 A maximum.
Prise de type "Green'Up" B.


Charge limitée à 16 A maximum.
Câble de charge mode

3


Étiquettes d'identification C sur le connecteur
de charge (côté véhicule) et D sur la prise (côté
chargeur). Prise du boîtier de charge accélérée
A.


Charge limitée à 32 A maximum.
Boîtier de charge accélérée Wallbox B.

171
Informations pratiques
7Le temps de charge estimatif est indiqué
au combiné au branchement du véhicule.
Il varie en fonction de différents facteurs tels
que la température extérieure ou la qualité du
réseau électrique.
Si la température extérieure est inférieure
à -10°C, il est recommandé de brancher le
véhicule dès que possible car le temps de
charge peut augmenter significativement. La
batterie de traction pourrait ne pas se charger
complètement.
Câble de charge domestique (mode 2)
Il est impératif de ne pas détériorer le
câble de charge et de le conserver intact.
En cas de détérioration, ne pas l'utiliser et
contacter le réseau PEUGEOT
ou un atelier
qualifié pour le remplacer.
Boîtier de charge accélérée (mode 3)
Ne pas démonter ou modifier le boîtier
de charge accélérée
- Risque d'électrocution
et/ou d'incendie
!
Pour connaître les consignes d’utilisation,
se reporter à la notice du boîtier de charge
accélérée.

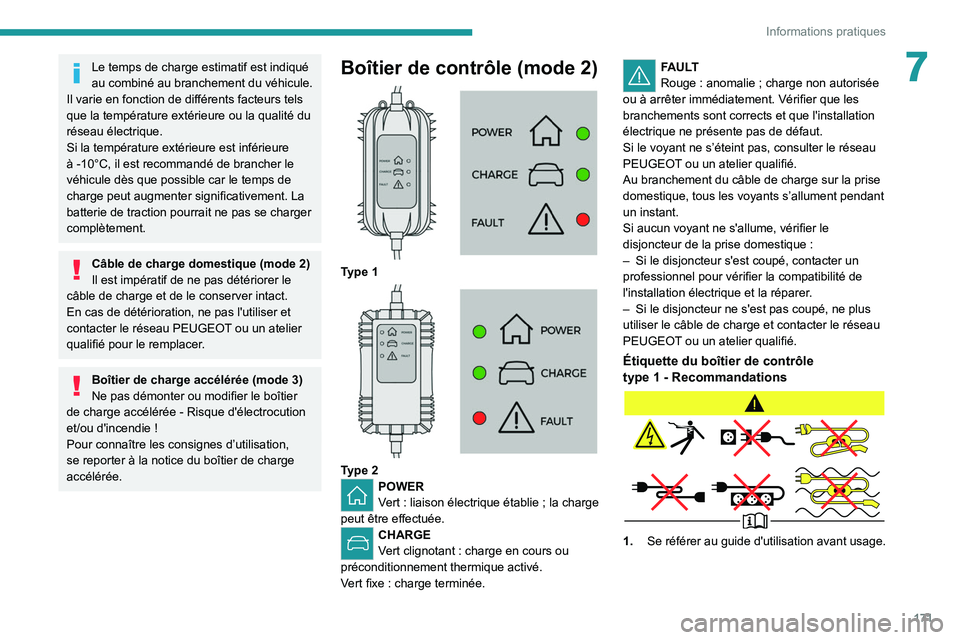

Boîtier de contrôle (mode 2)

Type 1

Type 2POWER
Vert : liaison électrique établie ; la charge
peut être effectuée.
CHARGE
Vert clignotant : charge en cours ou
préconditionnement thermique activé.
Vert fixe
: charge terminée.
FAULT
Rouge : anomalie ; charge non autorisée
ou à arrêter immédiatement. Vérifier que les
branchements sont corrects et que l'installation
électrique ne présente pas de défaut.
Si le voyant ne s’éteint pas, consulter le réseau
PEUGEOT ou un atelier qualifié.
Au branchement du câble de charge sur la prise
domestique, tous les voyants s’allument pendant
un instant.
Si aucun voyant ne s'allume, vérifier le
disjoncteur de la prise domestique
:
–

Si le disjoncteur s'est coupé, contacter un
professionnel pour vérifier la compatibilité de
l'installation électrique et la réparer

.
–

Si le disjoncteur ne s'est pas coupé, ne plus
utiliser le câble de charge et contacter le réseau
PEUGEOT

ou un atelier qualifié.
Étiquette du boîtier de contrôle
type 1 - Recommandations
1.Se référer au guide d'utilisation avant usage.

172
Informations pratiques
2.L'utilisation incorrecte de ce câble de charge
peut entraîner un incendie, des dommages
matériels, des blessures graves ou la mort
par électrocution
!
3. Utiliser toujours une prise électrique
correctement raccordée à la Terre et
protégée par un interrupteur différentiel
30
mA.
4. Utiliser toujours une prise électrique
protégée par un disjoncteur adapté à
l'ampérage du circuit électrique.
5. La prise électrique, la fiche électrique et les
câbles ne doivent pas supporter le poids du
boîtier de contrôle.
6. Ne jamais utiliser ce câble de charge s'il
est défectueux ou présente un quelconque
dommage.
7. Ne jamais tenter de réparer ou d'ouvrir
ce câble de charge. Aucune pièce n'est
réparable
: remplacer le câble de charge s'il
est défectueux. 8.
Ne jamais immerger ce câble de charge
dans l'eau.
9. Ne jamais utiliser ce câble de charge
avec une rallonge, une prise multiple, un
adaptateur de conversion ou sur une prise
électrique endommagée.
10. Ne pas débrancher la fiche murale pour
arrêter la charge.
11 . Ne pas forcer sur le connecteur s'il est
verrouillé dans le véhicule.
12. Stopper immédiatement la charge par le
verrouillage puis déverrouillage avec la clé
à télécommande du véhicule si le câble
de charge ou la prise murale deviennent
brûlants au toucher.
13. Ce câble de charge comporte des pièces
pouvant produire des arcs électriques
ou des étincelles
: ne pas exposer à des
vapeurs inflammables.
14. N'utiliser ce câble de charge qu'avec des
véhicules de la marque PEUGEOT. 15.
Ne jamais brancher ni débrancher la fiche
murale avec les mains mouillées.

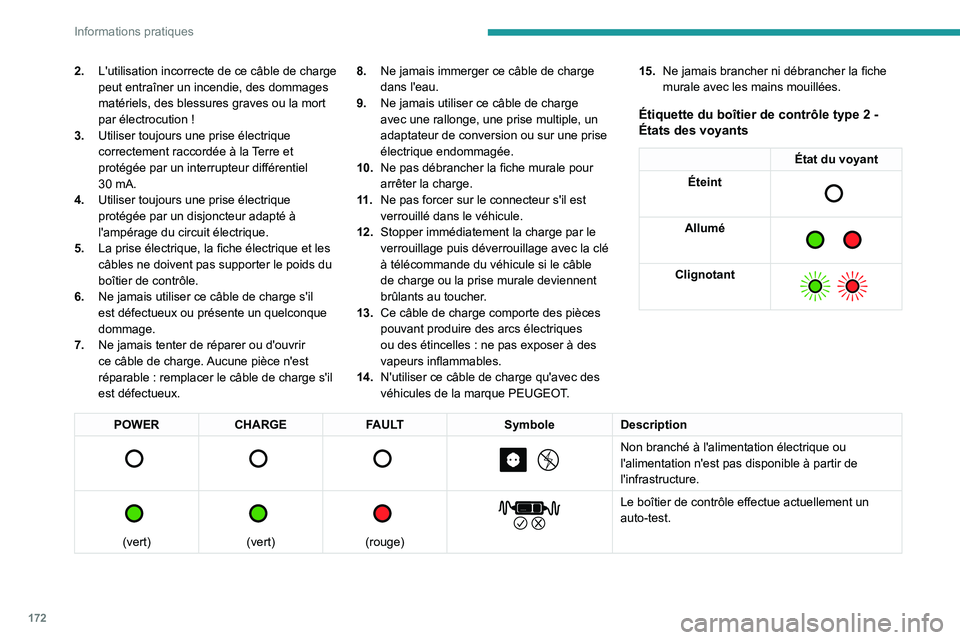

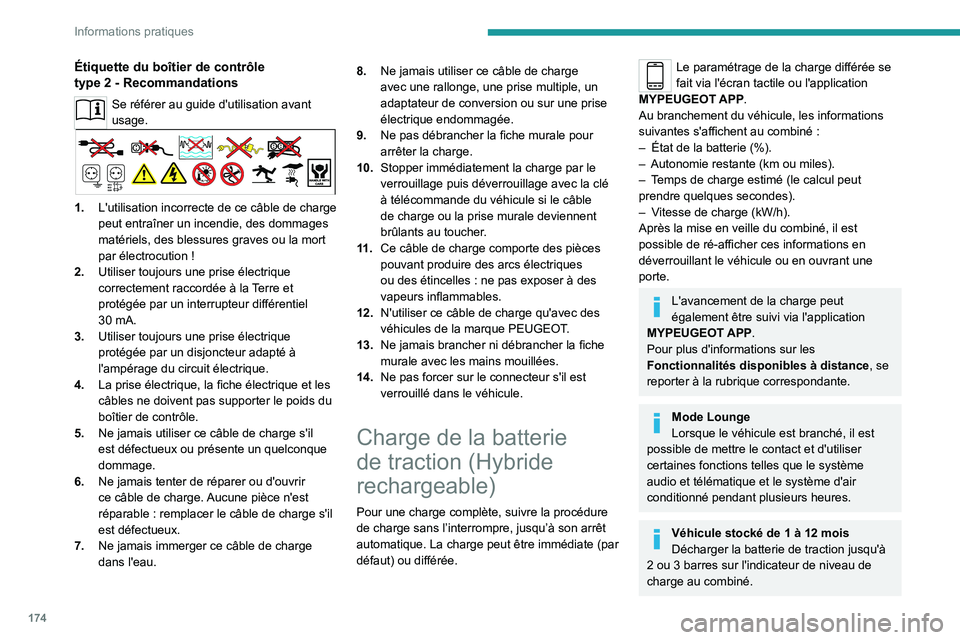

Étiquette du boîtier de contrôle type 2 -
États des voyants
État du voyant
Éteint

Allumé

Clignotant

POWER CHARGE FAULT SymboleDescription

Non branché à l'alimentation électrique ou
l'alimentation n'est pas disponible à partir de
l'infrastructure.


(vert)


(vert)


(rouge)


Le boîtier de contrôle effectue actuellement un
auto-test.

173
Informations pratiques

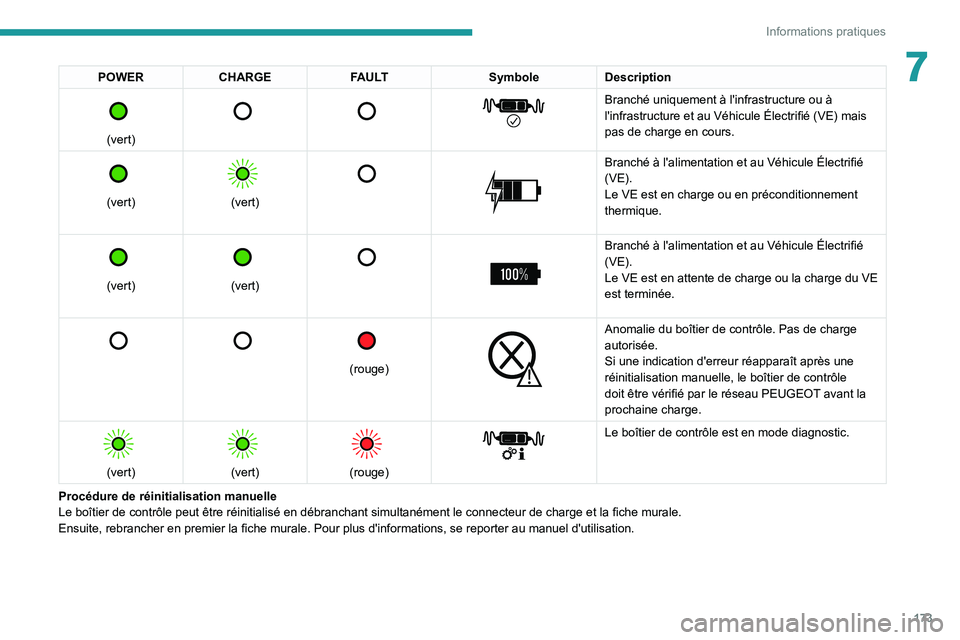

7POWERCHARGE FAULT SymboleDescription

(vert)


Branché uniquement à l'infrastructure ou à
l'infrastructure et au Véhicule Électrifié (VE) mais
pas de charge en cours.


(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en charge ou en préconditionnement
thermique.


(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en attente de charge ou la charge du VE
est terminée.


(rouge)


Anomalie du boîtier de contrôle. Pas de charge
autorisée.
Si une indication d'erreur réapparaît après une
réinitialisation manuelle, le boîtier de contrôle
doit être vérifié par le réseau PEUGEOT avant la
prochaine charge.


(vert)


(vert)


(rouge)


Le boîtier de contrôle est en mode diagnostic.
Procédure de réinitialisation manuelle
Le boîtier de contrôle peut être réinitialisé en débranchant simultanément le connecteur de charge et la fiche murale.
Ensuite, rebrancher en premier la fiche murale. Pour plus d'informations, se reporter au manuel d'utilisation.

174
Informations pratiques
Étiquette du boîtier de contrôle
type 2 - Recommandations
Se référer au guide d'utilisation avant
usage.
1.L'utilisation incorrecte de ce câble de charge
peut entraîner un incendie, des dommages
matériels, des blessures graves ou la mort
par électrocution
!
2. Utiliser toujours une prise électrique
correctement raccordée à la Terre et
protégée par un interrupteur différentiel
30
mA.
3. Utiliser toujours une prise électrique
protégée par un disjoncteur adapté à
l'ampérage du circuit électrique.
4. La prise électrique, la fiche électrique et les
câbles ne doivent pas supporter le poids du
boîtier de contrôle.
5. Ne jamais utiliser ce câble de charge s'il
est défectueux ou présente un quelconque
dommage.
6. Ne jamais tenter de réparer ou d'ouvrir
ce câble de charge. Aucune pièce n'est
réparable
: remplacer le câble de charge s'il
est défectueux.
7. Ne jamais immerger ce câble de charge
dans l'eau. 8.
Ne jamais utiliser ce câble de charge
avec une rallonge, une prise multiple, un
adaptateur de conversion ou sur une prise
électrique endommagée.
9. Ne pas débrancher la fiche murale pour
arrêter la charge.
10. Stopper immédiatement la charge par le
verrouillage puis déverrouillage avec la clé
à télécommande du véhicule si le câble
de charge ou la prise murale deviennent
brûlants au toucher.
11 . Ce câble de charge comporte des pièces
pouvant produire des arcs électriques
ou des étincelles
: ne pas exposer à des
vapeurs inflammables.
12. N'utiliser ce câble de charge qu'avec des
véhicules de la marque PEUGEOT.
13. Ne jamais brancher ni débrancher la fiche
murale avec les mains mouillées.
14. Ne pas forcer sur le connecteur s'il est
verrouillé dans le véhicule.
Charge de la batterie
de traction (Hybride
rechargeable)
Pour une charge complète, suivre la procédure
de charge sans l’interrompre, jusqu’à son arrêt
automatique. La charge peut être immédiate (par
défaut) ou différée.
Le paramétrage de la charge différée se
fait via l'écran tactile ou l'application
MYPEUGEOT APP.
Au branchement du véhicule, les informations
suivantes s'affichent au combiné
:
–

État de la batterie (%).
–


Autonomie restante (km ou miles).
–


T

emps de charge estimé (le calcul peut
prendre quelques secondes).
–

V

itesse de charge (kW/h).
Après la mise en veille du combiné, il est
possible de ré-afficher ces informations en
déverrouillant le véhicule ou en ouvrant une
porte.
L'avancement de la charge peut
également être suivi via l'application
MYPEUGEOT APP.
Pour plus d'informations sur les
Fonctionnalités disponibles à distance , se
reporter à la rubrique correspondante.
Mode Lounge
Lorsque le véhicule est branché, il est
possible de mettre le contact et d'utiliser
certaines fonctions telles que le système
audio et télématique et le système d'air
conditionné pendant plusieurs heures.
Véhicule stocké de 1 à 12 mois
Décharger la batterie de traction jusqu'à
2 ou 3
barres sur l'indicateur de niveau de
charge au combiné.
