2021 PEUGEOT 508 Manuel du propriétaire (in French)

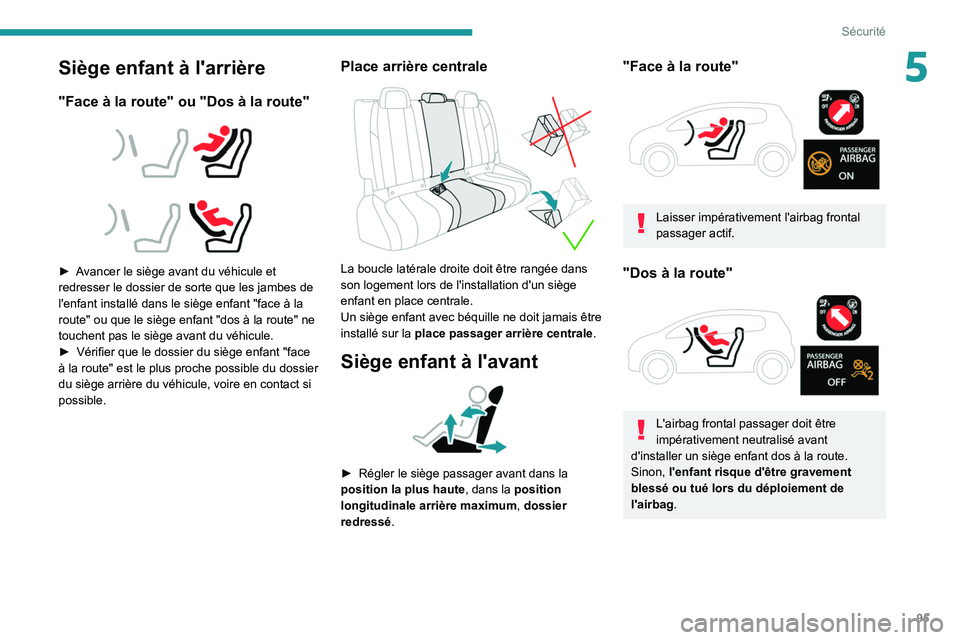

95
Sécurité
5Siège enfant à l'arrière
"Face à la route" ou "Dos à la route"



► Avancer le siège avant du véhicule et
redresser le dossier de sorte que les jambes de
l'enfant installé dans le siège enfant "face à la
route" ou que le siège enfant "dos à la route" ne
touchent pas le siège avant du véhicule.
►
Vérifier que le dossier du siège enfant "face
à la route" est le plus proche possible du dossier
du siège arrière du véhicule, voire en contact si
possible.
Place arrière centrale

La boucle latérale droite doit être rangée dans
son logement lors de l'installation d'un siège
enfant en place centrale.
Un siège enfant avec béquille ne doit jamais être
installé sur la place passager arrière centrale .
Siège enfant à l'avant

► Régler le siège passager avant dans la
position la plus haute , dans la
position
longitudinale arrière maximum, dossier
redressé .
"Face à la route"

Laisser impérativement l'airbag frontal
passager actif.
"Dos à la route"

L'airbag frontal passager doit être
impérativement neutralisé avant
d'installer un siège enfant dos à la route.
Sinon, l'enfant risque d'être gravement
blessé ou tué lors du déploiement de
l'airbag.

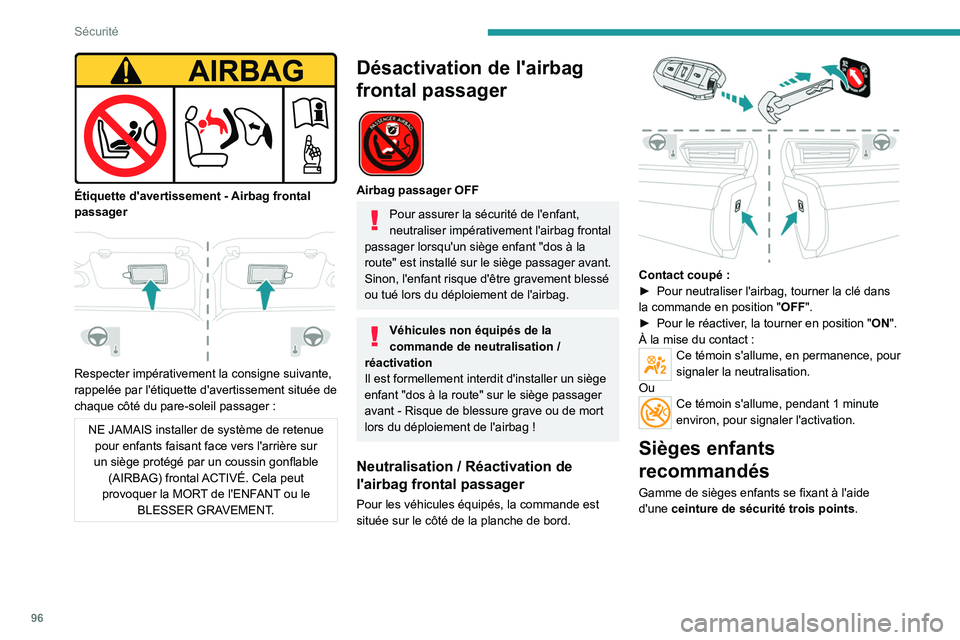

96
Sécurité

Étiquette d'avertissement - Airbag frontal
passager


Respecter impérativement la consigne suivante,
rappelée par l'étiquette d'avertissement située de
chaque côté du pare-soleil passager
:
NE JAMAIS installer de système de retenue pour enfants faisant face vers l'arrière sur
un siège protégé par un coussin gonflable (AIRBAG) frontal ACTIVÉ. Cela peut
provoquer la MORT de l'ENFANT ou le BLESSER GRAVEMENT.
Désactivation de l'airbag
frontal passager


Airbag passager OFF
Pour assurer la sécurité de l'enfant,
neutraliser impérativement l'airbag frontal
passager lorsqu'un siège enfant "dos à la
route" est installé sur le siège passager avant.
Sinon, l'enfant risque d'être gravement blessé
ou tué lors du déploiement de l'airbag.
Véhicules non équipés de la
commande de neutralisation /
réactivation
Il est formellement interdit d'installer un siège
enfant "dos à la route" sur le siège passager
avant
- Risque de blessure grave ou de mort
lors du déploiement de l'airbag
!
Neutralisation / Réactivation de
l'airbag frontal passager
Pour les véhicules équipés, la commande est
située sur le côté de la planche de bord.


Contact coupé :
► Pour neutraliser l'airbag, tourner la clé dans
la commande en position
"OFF".
►

Pour le réactiver
, la tourner en position "ON".
À la mise du contact
:
Ce témoin s'allume, en permanence, pour
signaler la neutralisation.
Ou
Ce témoin s'allume, pendant 1 minute
environ, pour signaler l'activation.
Sièges enfants
recommandés
Gamme de sièges enfants se fixant à l'aide
d'une ceinture de sécurité trois points.

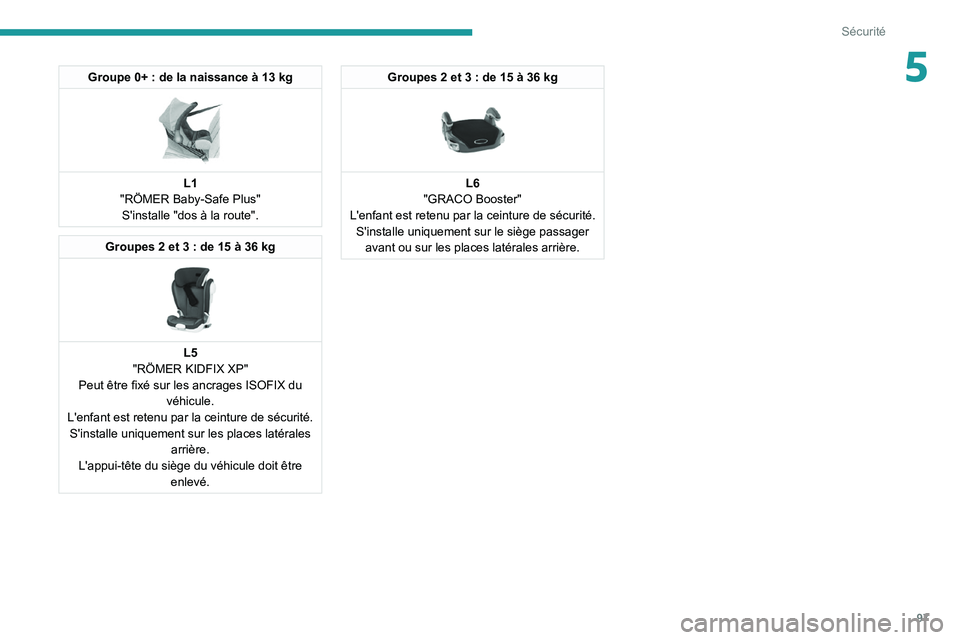

97
Sécurité
5Groupe 0+ : de la naissance à 13 kg

L1
"RÖMER Baby-Safe Plus" S'installe "dos à la route".
Groupes 2 et 3 : de 15 à 36 kg

L5
"RÖMER KIDFIX XP"
Peut être fixé sur les ancrages ISOFIX du véhicule.
L'enfant est retenu par la ceinture de sécurité. S'installe uniquement sur les places latérales arrière.
L'appui-tête du siège du véhicule doit être enlevé.
Groupes 2 et 3 : de 15 à 36 kg

L6
"GRACO Booster"
L'enfant est retenu par la ceinture de sécurité. S'installe uniquement sur le siège passager avant ou sur les places latérales arrière.

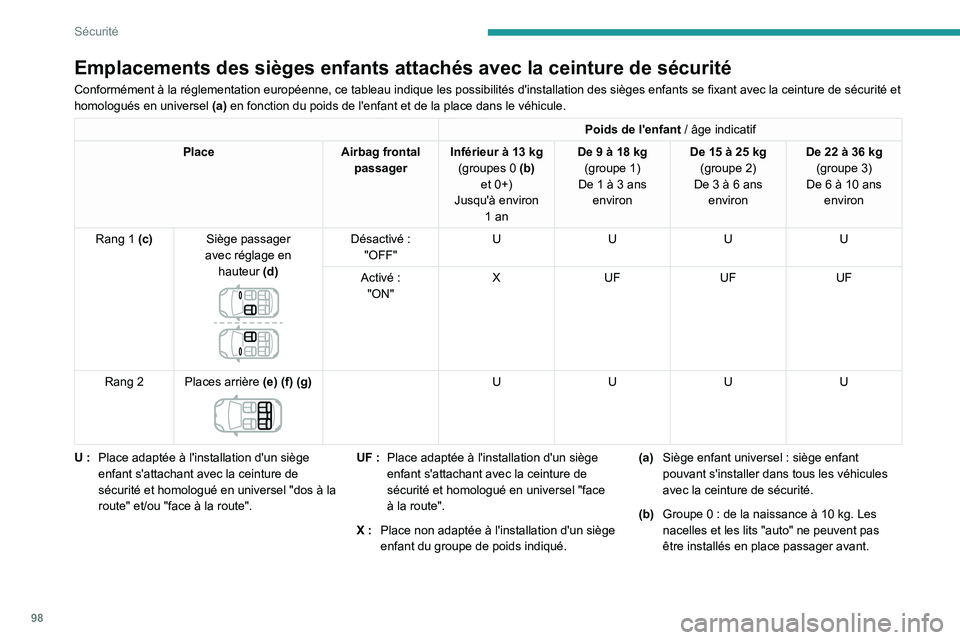

98
Sécurité
Emplacements des sièges enfants attachés avec la ceinture de sé\
curité
Conformément à la réglementation européenne, ce tableau indique les possibilités d'installation des sièges enfants se fixant avec la ceinture de sécurité et
homologués en universel (a) en fonction du poids de l'enfant et de la place dans le véhicule.
Poids de l'enfant / âge indicatif
Place Airbag frontal
passager Inférieur à 13

kg
(groupes 0

(b)


et

0+)
Jusqu'à environ 1

an De 9 à 18
kg
(groupe
1)
De 1 à 3
ans
environ De 15 à 25
kg
(groupe
2)
De 3 à 6
ans
environ De 22 à 36
kg
(groupe
3)
De 6 à 10
ans
environ
Rang 1 (c) Siège passager
avec réglage en hauteur

(d)


Désactivé :
"OFF" U
UUU
Activé :
"ON" X
UF UFUF
Rang 2 Places arrière

(e) (f) (g)

U UUU
U

: Place adaptée à l'installation d'un siège
enfant s'attachant avec la ceinture de
sécurité et homologué en universel "dos à la
route" et/ou "face à la route". UF

: Place adaptée à l'installation d'un siège
enfant s'attachant avec la ceinture de
sécurité et homologué en universel "face
à la route".
X

: Place non adaptée à l'installation d'un siège
enfant du groupe de poids indiqué. (a)
Siège enfant universel
: siège enfant
pouvant s'installer dans tous les véhicules
avec la ceinture de sécurité.
(b) Groupe 0
: de la naissance à 10 kg. Les
nacelles et les lits "auto" ne peuvent pas
être installés en place passager avant.

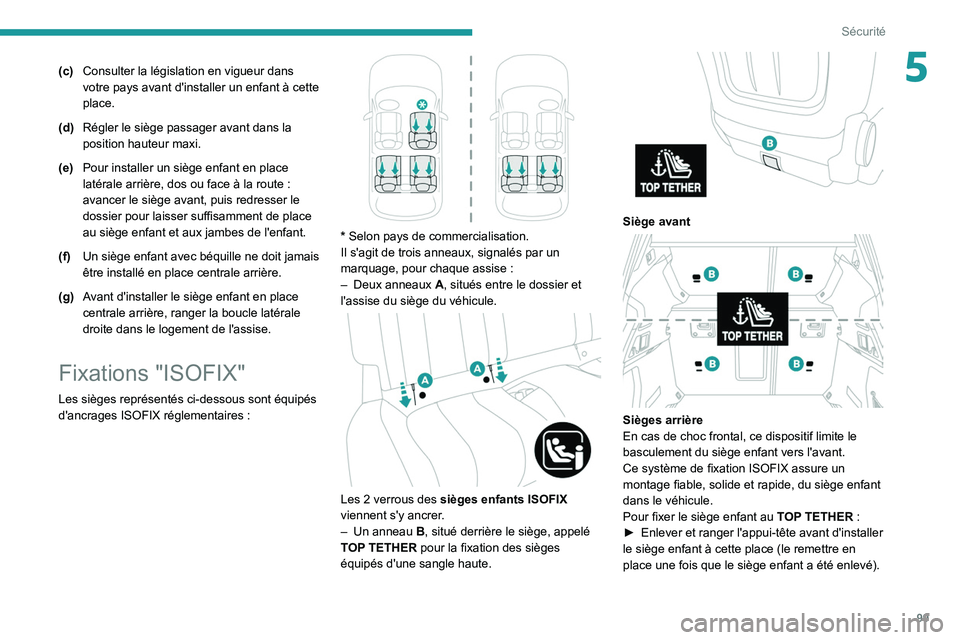

99
Sécurité
5(c)Consulter la législation en vigueur dans
votre pays avant d'installer un enfant à cette
place.
(d) Régler le siège passager avant dans la
position hauteur maxi.
(e) Pour installer un siège enfant en place
latérale arrière, dos ou face à la route
:
avancer le siège avant, puis redresser le
dossier pour laisser suffisamment de place
au siège enfant et aux jambes de l'enfant.
(f) Un siège enfant avec béquille ne doit jamais
être installé en place centrale arrière.
(g) Avant d'installer le siège enfant en place
centrale arrière, ranger la boucle latérale
droite dans le logement de l'assise.
Fixations "ISOFIX"
Les sièges représentés ci-dessous sont équipés
d'ancrages ISOFIX réglementaires
:


* Selon pays de commercialisation.
Il s'agit de trois anneaux, signalés par un
marquage, pour chaque assise
:
–

Deux anneaux

A
, situés entre le dossier et
l'assise du siège du véhicule.


Les 2 verrous des sièges enfants ISOFIX
viennent s'y ancrer .
–

Un anneau

B
, situé derrière le siège, appelé
TOP TETHER pour la fixation des sièges
équipés d'une sangle haute.


Siège avant

Sièges arrière
En cas de choc frontal, ce dispositif limite le
basculement du siège enfant vers l'avant.
Ce système de fixation ISOFIX assure un
montage fiable, solide et rapide, du siège enfant
dans le véhicule.
Pour fixer le siège enfant au TOP TETHER
:
►

Enlever et ranger l'appui-tête avant d'installer
le siège enfant à cette place (le remettre en
place une fois que le siège enfant a été enlevé).

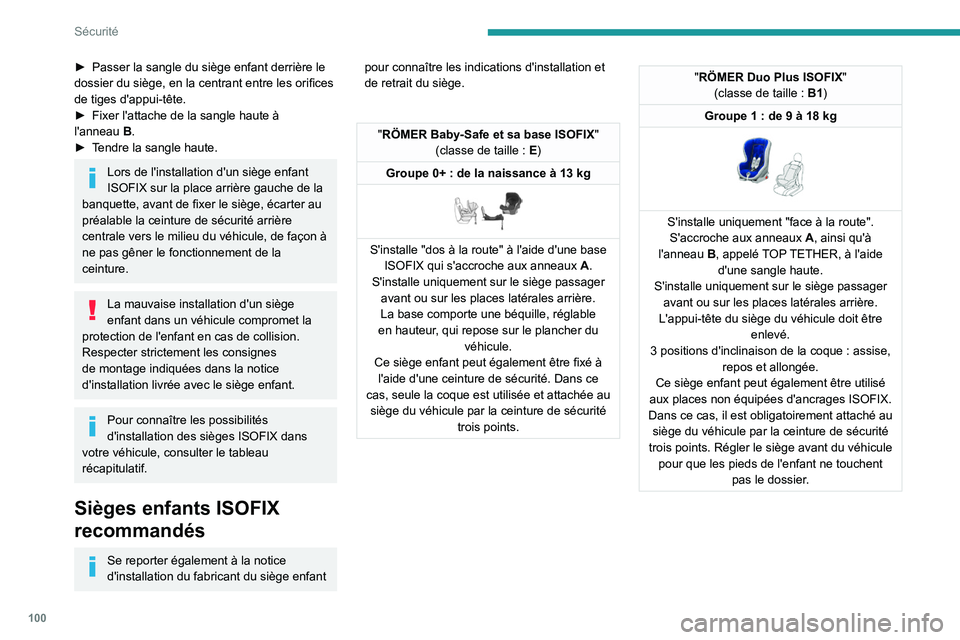

100
Sécurité
► Passer la sangle du siège enfant derrière le
dossier du siège, en la centrant entre les orifices
de tiges d'appui-tête.
►

Fixer l'attache de la sangle haute à
l'anneau


B
.
►

T
endre la sangle haute.
Lors de l'installation d'un siège enfant
ISOFIX sur la place arrière gauche de la
banquette, avant de fixer le siège, écarter au
préalable la ceinture de sécurité arrière
centrale vers le milieu du véhicule, de façon à
ne pas gêner le fonctionnement de la
ceinture.
La mauvaise installation d'un siège
enfant dans un véhicule compromet la
protection de l'enfant en cas de collision.
Respecter strictement les consignes
de montage indiquées dans la notice
d'installation livrée avec le siège enfant.
Pour connaître les possibilités
d'installation des sièges ISOFIX dans
votre véhicule, consulter le tableau
récapitulatif.
Sièges enfants ISOFIX
recommandés
Se reporter également à la notice
d'installation du fabricant du siège enfant pour connaître les indications d'installation et
de retrait du siège.
"RÖMER Baby-Safe et sa base ISOFIX"
(classe de taille : E )
Groupe 0+
: de la naissance à 13 kg


S'installe "dos à la route" à l'aide d'une base ISOFIX qui s'accroche aux anneaux A .
S'installe uniquement sur le siège passager avant ou sur les places latérales arrière.
La base comporte une béquille, réglable
en hauteur, qui repose sur le plancher du véhicule.
Ce siège enfant peut également être fixé à l'aide d'une ceinture de sécurité. Dans ce
cas, seule la coque est utilisée et attachée au siège du véhicule par la ceinture de sécurité trois points.
"RÖMER Duo Plus ISOFIX "
(classe de taille : B1 )
Groupe 1
: de 9 à 18 kg


S'installe uniquement "face à la route".S'accroche aux anneaux A , ainsi qu'à
l'anneau

B
, appelé TOP TETHER, à l'aide d'une sangle haute.
S'installe uniquement sur le siège passager avant ou sur les places latérales arrière.
L'appui-tête du siège du véhicule doit être enlevé.
3 positions d'inclinaison de la coque
: assise,
repos et allongée.
Ce siège enfant peut également être utilisé
aux places non équipées d'ancrages ISOFIX.
Dans ce cas, il est obligatoirement attaché au siège du véhicule par la ceinture de sécurité
trois points. Régler le siège avant du véhicule pour que les pieds de l'enfant ne touchent pas le dossier.

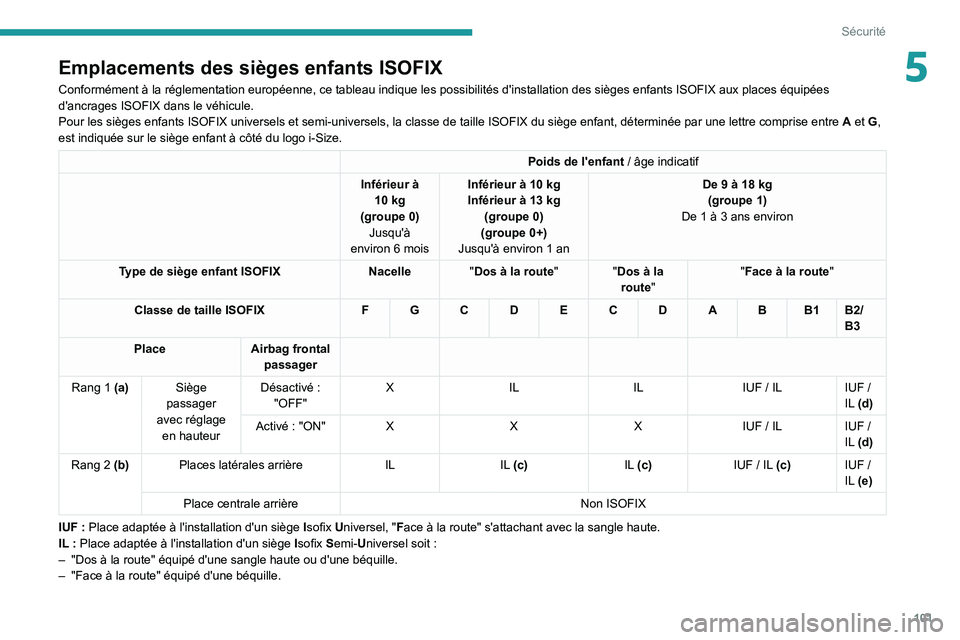

101
Sécurité
5Emplacements des sièges enfants ISOFIX
Conformément à la réglementation européenne, ce tableau indi\
que les possibilités d'installation des sièges enfants ISOFIX aux \
places équipées
d'ancrages ISOFIX dans le véhicule.
Pour les sièges enfants ISOFIX universels et semi-universels, la clas\
se de taille ISOFIX du siège enfant, déterminée par une lettre \
comprise entre
A
et G,
est indiquée sur le siège enfant à côté du logo i-Size.
Poids de l'enfant / âge indicatif
Inférieur à 10

kg
(groupe

0)
Jusqu'à
environ 6

mois Inférieur à 10
kg
Inférieur à 13
kg
(groupe
0)
(groupe
0+)
Jusqu'à environ 1
an De 9 à 18
kg
(groupe
1)
De 1 à 3
ans environ
Type de siège enfant ISOFIX Nacelle"Dos à la route" "Dos à la
route""Face à la route"
Classe de taille ISOFIX F G C D E C D A B B1 B2/
B3
Place Airbag frontal
passager
Rang 1 (a) Siège
passager
avec réglage en hauteur Désactivé

:
"OFF" X
IL ILIUF / ILIUF /
IL (d)
Activé

: "ON" X XXIUF / ILIUF /
IL (d)
Rang 2 (b) Places latérales arrière ILIL (c) IL (c)IUF / IL (c) IUF /
IL (e)
Place centrale arrière Non ISOFIX
IUF

:

Place adaptée à l'installation d'un siège Isofix Universel, "Face à la route" s'attachant avec la sangle haute.
IL


:

Place adaptée à l'installation d'un siège Isofix Semi-Universel soit

:
–

"Dos à la route" équipé d'une sangle haute ou d'une béquille\
.
–


"Face à la route" équipé d'une béquille.

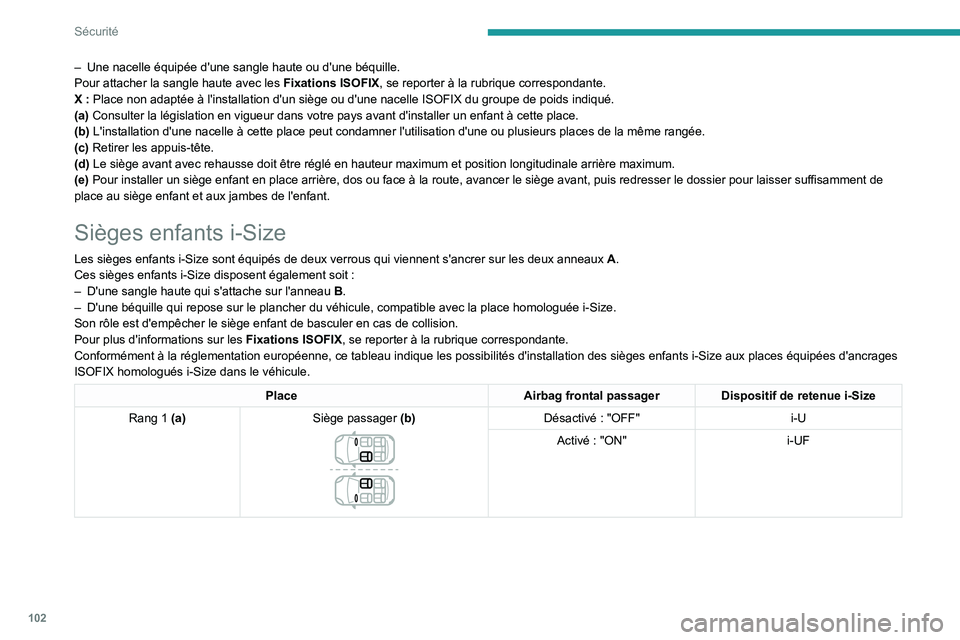

102
Sécurité
– Une nacelle équipée d'une sangle haute ou d'une béquille.
Pour attacher la sangle haute avec les Fixations ISOFIX, se reporter à la rubrique correspondante.
X
: Place non adaptée à l'installation d'un siège ou d'une nacelle \
ISOFIX du groupe de poids indiqué.
(a)
Consulter la législation en vigueur dans votre pays avant d'installer\
un enfant à cette place.
(b)
L'installation d'une nacelle à cette place peut condamner l'utilisation d'une ou plusieurs places de la même rangée.
(c)
Retirer les appuis-tête.
(d)
Le siège avant avec rehausse doit être réglé en hauteur maximum et position longitudinale arrière maximum.
(e)
Pour installer un siège enfant en place arrière, dos ou face à la route, avancer le siège avant, puis redresser le dossier pour laisser suffisamment de
place au siège enfant et aux jambes de l'enfant.
Sièges enfants i-Size
Les sièges enfants i-Size sont équipés de deux verrous qui vien\
nent s'ancrer sur les deux anneaux A .
Ces sièges enfants i-Size disposent également soit :
–

D'une sangle haute qui s'attache sur l'anneau

B
.
–

D'une béquille qui repose sur le plancher du véhicule, compatible \
avec la place homologuée i-Size.
Son rôle est d'empêcher le siège enfant de basculer en cas de collision.
Pour plus d'informations sur les Fixations ISOFIX, se reporter à la rubrique correspondante.
Conformément à la réglementation européenne, ce tableau indi\
que les possibilités d'installation des sièges enfants i-Size aux \
places équipées d'ancrages
ISOFIX homologués i-Size dans le véhicule.
Place Airbag frontal passagerDispositif de retenue i-Size
Rang 1 (a) Siège passager (b)


Désactivé : "OFF" i-U
Activé : "ON" i-UF
