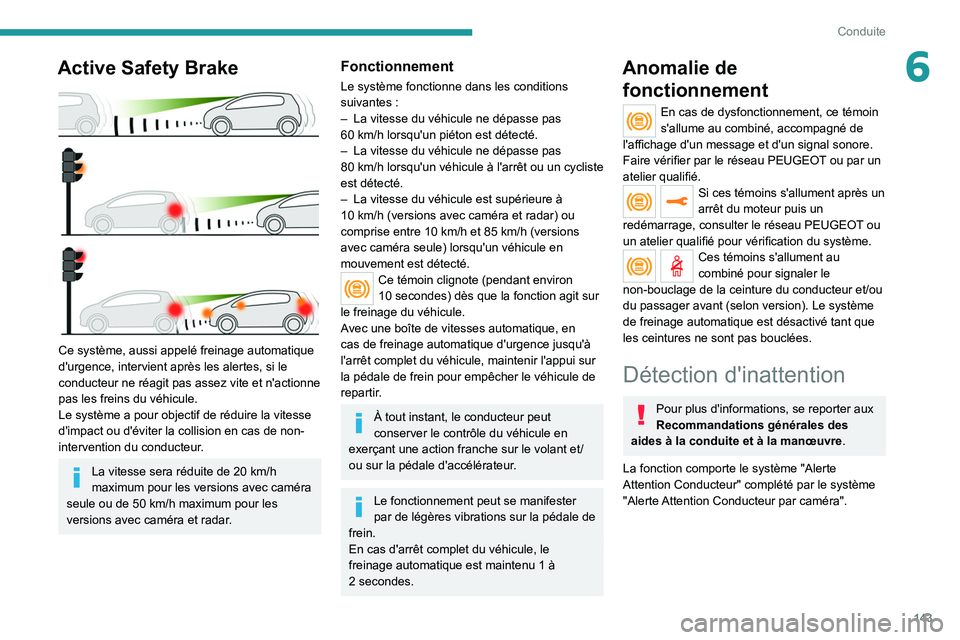

143
Conduite
6Active Safety Brake

Ce système, aussi appelé freinage automatique
d'urgence, intervient après les alertes, si le
conducteur ne réagit pas assez vite et n'actionne
pas les freins du véhicule.
Le système a pour objectif de réduire la vitesse
d'impact ou d'éviter la collision en cas de non-
intervention du conducteur.
La vitesse sera réduite de 20 km/h
maximum pour les versions avec caméra
seule ou de 50
km/h maximum pour les
versions avec caméra et radar.
Fonctionnement
Le système fonctionne dans les conditions
suivantes :
–

La vitesse du véhicule ne dépasse pas
60

km/h lorsqu'un piéton est détecté.
–

La vitesse du véhicule ne dépasse pas
80

km/h lorsqu'un véhicule à l'arrêt ou un cycliste
est détecté.
–

La vitesse du véhicule est supérieure à
10

km/h (versions avec caméra et radar) ou
comprise entre 10
km/h et 85 km/h (versions
avec caméra seule) lorsqu'un véhicule en
mouvement est détecté.
Ce témoin clignote (pendant environ
10 secondes) dès que la fonction agit sur
le freinage du véhicule.
Avec une boîte de vitesses automatique, en
cas de freinage automatique d'urgence jusqu'à
l'arrêt complet du véhicule, maintenir l'appui sur
la pédale de frein pour empêcher le véhicule de
repartir.
À tout instant, le conducteur peut
conserver le contrôle du véhicule en
exerçant une action franche sur le volant et/
ou sur la pédale d'accélérateur.
Le fonctionnement peut se manifester
par de légères vibrations sur la pédale de
frein.
En cas d'arrêt complet du véhicule, le
freinage automatique est maintenu 1 à
2

secondes.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message et d'un signal sonore.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Si ces témoins s'allument après un
arrêt du moteur puis un
redémarrage, consulter le réseau PEUGEOT ou
un atelier qualifié pour vérification du système.
Ces témoins s'allument au
combiné pour signaler le
non-bouclage de la ceinture du conducteur et/ou
du passager avant (selon version). Le système
de freinage automatique est désactivé tant que
les ceintures ne sont pas bouclées.
Détection d'inattention
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .
La fonction comporte le système "Alerte
Attention Conducteur" complété par le système
"Alerte Attention Conducteur par caméra".

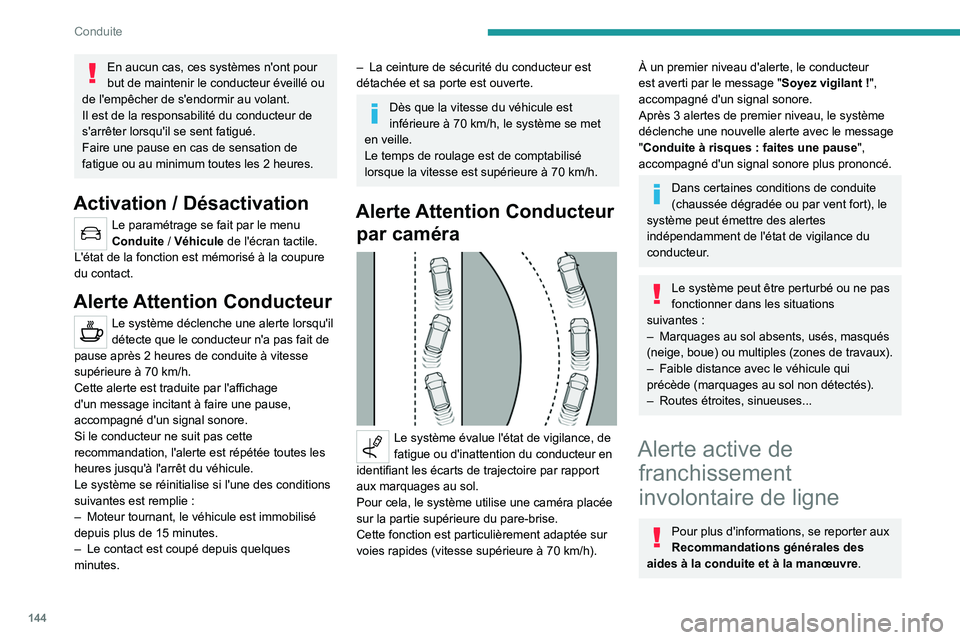

144
Conduite
En aucun cas, ces systèmes n'ont pour
but de maintenir le conducteur éveillé ou
de l'empêcher de s'endormir au volant.
Il est de la responsabilité du conducteur de
s'arrêter lorsqu'il se sent fatigué.
Faire une pause en cas de sensation de
fatigue ou au minimum toutes les 2
heures.
Activation / Désactivation
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
L'état de la fonction est mémorisé à la coupure
du contact.
Alerte Attention Conducteur
Le système déclenche une alerte lorsqu'il
détecte que le conducteur n'a pas fait de
pause après 2
heures de conduite à vitesse
supérieure à 70
km/h.
Cette alerte est traduite par l'affichage
d'un message incitant à faire une pause,
accompagné d'un signal sonore.
Si le conducteur ne suit pas cette
recommandation, l'alerte est répétée toutes les
heures jusqu'à l'arrêt du véhicule.
Le système se réinitialise si l'une des conditions
suivantes est remplie
:
–

Moteur tournant, le véhicule est immobilisé
depuis plus de 15

minutes.
–

Le contact est coupé depuis quelques
minutes.
– La ceinture de sécurité du conducteur est
détachée et sa porte est ouverte.
Dès que la vitesse du véhicule est
inférieure à 70 km/h, le système se met
en veille.
Le temps de roulage est de comptabilisé
lorsque la vitesse est supérieure à 70
km/h.
Alerte Attention Conducteur par caméra


Le système évalue l'état de vigilance, de
fatigue ou d'inattention du conducteur en
identifiant les écarts de trajectoire par rapport
aux marquages au sol.
Pour cela, le système utilise une caméra placée
sur la partie supérieure du pare-brise.
Cette fonction est particulièrement adaptée sur
voies rapides (vitesse supérieure à 70
km/h).
À un premier niveau d'alerte, le conducteur
est averti par le message "Soyez vigilant
!",
accompagné d'un signal sonore.
Après 3 alertes de premier niveau, le système
déclenche une nouvelle alerte avec le message
"Conduite à risques
: faites une pause",
accompagné d'un signal sonore plus prononcé.
Dans certaines conditions de conduite
(chaussée dégradée ou par vent fort), le
système peut émettre des alertes
indépendamment de l'état de vigilance du
conducteur.
Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes
:
–

Marquages au sol absents, usés, masqués
(neige, boue) ou multiples (zones de travaux).
–


Faible distance avec le véhicule qui
précède (marquages au sol non détectés).
–


Routes étroites, sinueuses...
Alerte active de franchissement
involontaire de ligne
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .

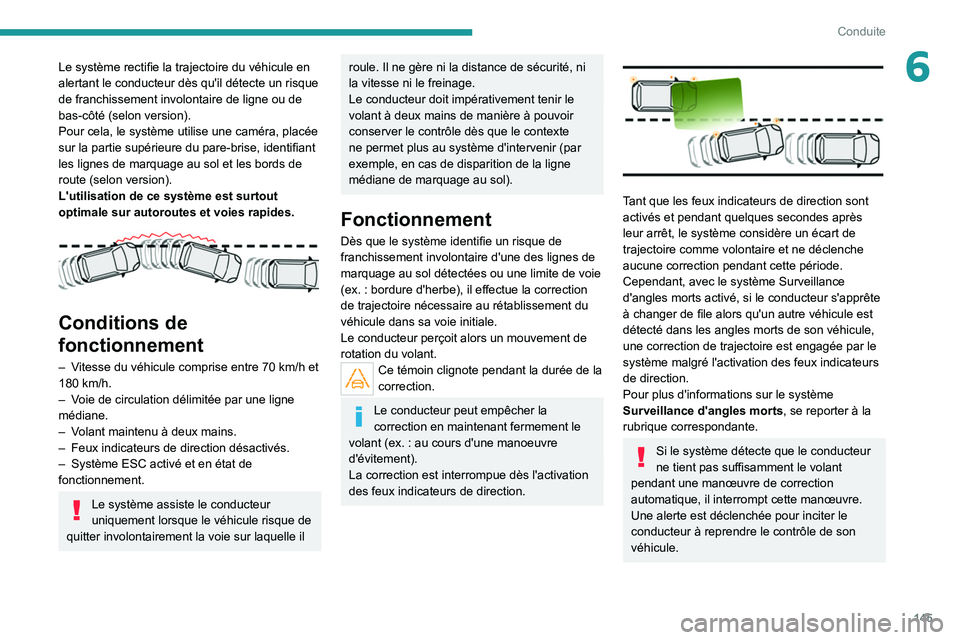

145
Conduite
6Le système rectifie la trajectoire du véhicule en
alertant le conducteur dès qu'il détecte un risque
de franchissement involontaire de ligne ou de
bas-côté (selon version).
Pour cela, le système utilise une caméra, placée
sur la partie supérieure du pare-brise, identifiant
les lignes de marquage au sol et les bords de
route (selon version).
L'utilisation de ce système est surtout
optimale sur autoroutes et voies rapides.


Conditions de
fonctionnement
– Vitesse du véhicule comprise entre 70 km/h et
180 km/h.
–

V
oie de circulation délimitée par une ligne
médiane.
–

V
olant maintenu à deux mains.
–

Feux indicateurs de direction désactivés.
–


Système ESC activé et en état de
fonctionnement.
Le système assiste le conducteur
uniquement lorsque le véhicule risque de
quitter involontairement la voie sur laquelle il
roule. Il ne gère ni la distance de sécurité, ni
la vitesse ni le freinage.
Le conducteur doit impérativement tenir le
volant à deux mains de manière à pouvoir
conserver le contrôle dès que le contexte
ne permet plus au système d'intervenir (par
exemple, en cas de disparition de la ligne
médiane de marquage au sol).
Fonctionnement
Dès que le système identifie un risque de
franchissement involontaire d'une des lignes de
marquage au sol détectées ou une limite de voie
(ex.
: bordure d'herbe), il effectue la correction
de trajectoire nécessaire au rétablissement du
véhicule dans sa voie initiale.
Le conducteur perçoit alors un mouvement de
rotation du volant.
Ce témoin clignote pendant la durée de la
correction.
Le conducteur peut empêcher la
correction en maintenant fermement le
volant (ex.
: au cours d'une manoeuvre
d'évitement).
La correction est interrompue dès l'activation
des feux indicateurs de direction.


Tant que les feux indicateurs de direction sont
activés et pendant quelques secondes après
leur arrêt, le système considère un écart de
trajectoire comme volontaire et ne déclenche
aucune correction pendant cette période.
Cependant, avec le système Surveillance
d'angles morts activé, si le conducteur s'apprête
à changer de file alors qu'un autre véhicule est
détecté dans les angles morts de son véhicule,
une correction de trajectoire est engagée par le
système malgré l'activation des feux indicateurs
de direction.
Pour plus d'informations sur le système
Surveillance d'angles morts, se reporter à la
rubrique correspondante.
Si le système détecte que le conducteur
ne tient pas suffisamment le volant
pendant une manœuvre de correction
automatique, il interrompt cette manœuvre.
Une alerte est déclenchée pour inciter le
conducteur à reprendre le contrôle de son
véhicule.

146
Conduite

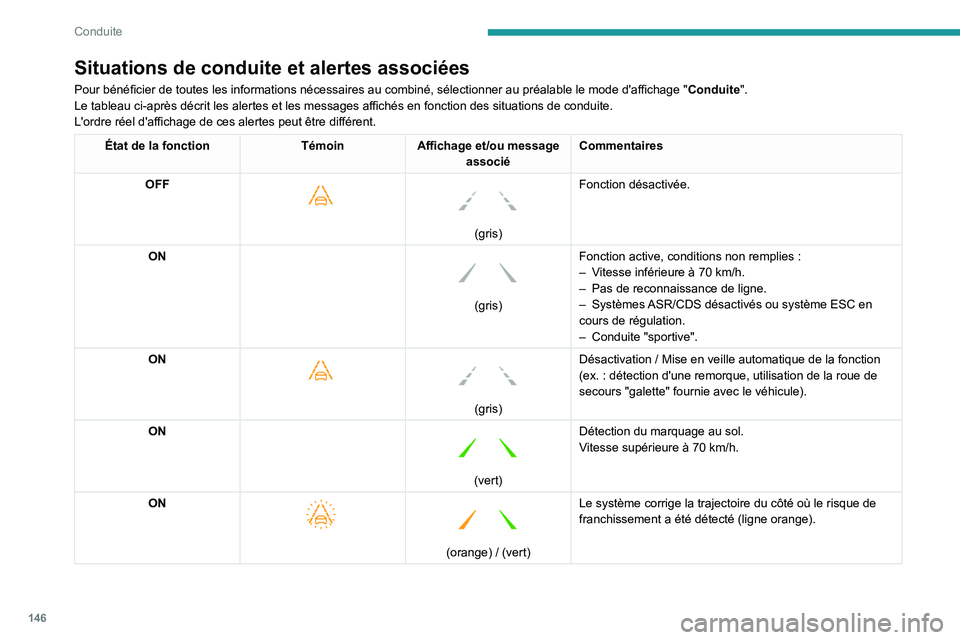

Situations de conduite et alertes associées
Pour bénéficier de toutes les informations nécessaires au combiné, sélectionner au préalable le mode d'affichage "Conduite".
Le tableau ci-après décrit les alertes et les messages affichés en fonction des situations de conduite.
L'ordre réel d'affichage de ces alertes peut être différent.
État de la fonction TémoinAffichage et/ou message
associé Commentaires
OFF


(gris)
Fonction désactivée.
ON

(gris) Fonction active, conditions non remplies :
–
V
itesse inférieure à 70 km/h.
–
Pas de reconnaissance de ligne.
–
Systèmes ASR/CDS désactivés ou système ESC en
cours de régulation.
–

Conduite "sportive".
ON

(gris)
Désactivation / Mise en veille automatique de la fonction
(ex. : détection d'une remorque, utilisation de la roue de
secours "galette" fournie avec le véhicule).
ON

(vert) Détection du marquage au sol.
Vitesse supérieure à 70
km/h.
ON

(orange) / (vert)
Le système corrige la trajectoire du côté où le risque de
franchissement a été détecté (ligne orange).

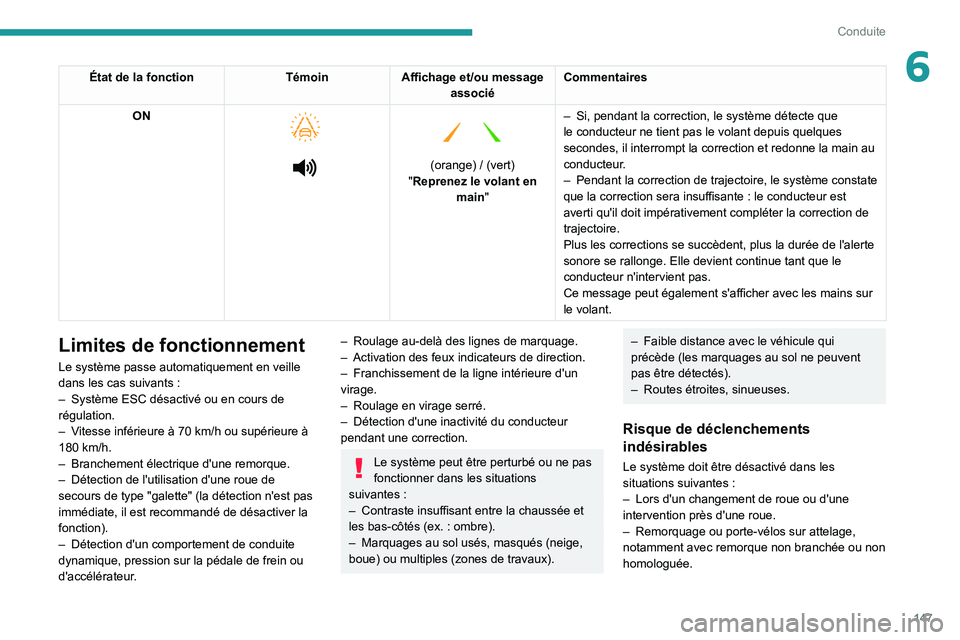

147
Conduite
6État de la fonctionTémoinAffichage et/ou message
associé Commentaires
ON





(orange) / (vert)
"Reprenez le volant en main" –

Si, pendant la correction, le système détecte que
le conducteur ne tient pas le volant depuis quelques
secondes, il interrompt la correction et redonne la main au
conducteur
.
– Pendant la correction de trajectoire, le système constate
que la correction sera insuffisante
: le conducteur est
averti qu'il doit impérativement compléter la correction de
trajectoire.
Plus les corrections se succèdent, plus la durée de l'alerte
sonore se rallonge. Elle devient continue tant que le
conducteur n'intervient pas.
Ce message peut également s'afficher avec les mains sur
le volant.
Limites de fonctionnement
Le système passe automatiquement en veille
dans les cas suivants :
–

Système ESC désactivé ou en cours de
régulation.
–


V
itesse inférieure à 70 km/h ou supérieure à
180
km/h.
–

Branchement électrique d'une remorque.
–


Détection de l'utilisation d'une roue de
secours de type "galette" (la détection n'est pas
immédiate, il est recommandé de désactiver la
fonction).
–


Détection d'un comportement de conduite
dynamique, pression sur la pédale de frein ou
d'accélérateur

.
– Roulage au-delà des lignes de marquage.
– Activation des feux indicateurs de direction.
–

Franchissement de la ligne intérieure d'un
virage.
–


Roulage en virage serré.
–


Détection d'une inactivité du conducteur
pendant une correction.
Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes
:
–

Contraste insuffisant entre la chaussée et
les bas-côtés (ex.

: ombre).
–

Marquages au sol usés, masqués (neige,
boue) ou multiples (zones de travaux).
– Faible distance avec le véhicule qui
précède (les marquages au sol ne peuvent
pas être détectés).
–

Routes étroites, sinueuses.
Risque de déclenchements
indésirables
Le système doit être désactivé dans les
situations suivantes :
–

Lors d'un changement de roue ou d'une
intervention près d'une roue.
–


Remorquage ou porte-vélos sur attelage,
notamment avec remorque non branchée ou non
homologuée.

148
Conduite
– Chaussée en mauvais état, non stabilisée ou
à très faible adhérence (risque d'aquaplanning,
neige, verglas).
–

Conditions météorologiques défavorables.
–


Conduite sur anneaux de vitesse.
–


Roulage sur banc à rouleau.
Désactivation / Activation



► À tout moment, appuyer sur ce bouton pour
désactiver / réactiver le système.
La désactivation est signalée par
l'allumage du voyant du bouton et de ce
témoin au combiné.
Le système est automatiquement réactivé à
chaque mise du contact.
Anomalie de fonctionnement
En cas de dysfonctionnement, ces
témoins s'allument au combiné,
accompagnés de l'affichage d'un message et
d'un signal sonore.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Surveillance d'angles
morts
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .


Ce système avertit le conducteur de la présence
potentiellement dangereuse d'un autre véhicule
(automobile, camion, moto) dans les zones
d'angle mort de son véhicule (zones masquées
du champ de vision du conducteur), grâce à des
capteurs placés sur les côtés des pare-chocs.


L'alerte est donnée par un voyant lumineux
fixe qui apparaît dans le rétroviseur du côté
concerné
:
–

De manière immédiate, lorsque l'on est
doublé.
–


Après un délai d'une seconde environ, lorsque
l'on dépasse lentement un véhicule.
Activation / Désactivation
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
Au démarrage du véhicule, le voyant lumineux
s'allume dans chaque rétroviseur pour signaler
l'activation du système.
L'état du système reste en mémoire à la coupure
du contact.
Le système sera désactivé
automatiquement en cas de remorquage
avec un dispositif d'attelage homologué par
PEUGEOT.

149
Conduite
6Conditions de
fonctionnement
– Tous les véhicules roulent dans le même sens
de circulation et sur des voies contiguës.
–
La vitesse de votre véhicule est comprise
entre 12

km/h et 140 km/h (versions sans Park
Assist ou Full Park Assist) ou entre 30
km/h et
140
km/h (versions avec Park Assist ou Full Park
Assist).
–

En dépassant un véhicule, l'écart de vitesse
est inférieur à 10

km/h.
–

En étant dépassé par un véhicule, l'écart de
vitesse est inférieur à 25

km/h.
–

Le flux de circulation est fluide.
–


En cas de manœuvre de dépassement,
celle-ci se prolonge et le véhicule dépassé
stagne dans la zone d'angle mort.
–


V
ous circulez sur une voie en ligne droite ou
en légère courbe.
–

V
otre véhicule ne tracte pas de remorque, de
caravane...
Limites de fonctionnement



Aucune alerte n'est déclenchée dans les
situations suivantes :
– Présence d'objets immobiles (ex. : véhicules
en stationnement, rails de sécurité, lampadaires,
panneaux).
–

Véhicules roulants en sens inverse.
–


Sur routes sinueuses ou cas de virages
prononcés.
–


En dépassement d'un (ou par un) véhicule
très long (ex.

: camion, autocar) qui est à la
fois détecté dans une zone d'angle mort par
l'arrière et présent dans le champ de vision du
conducteur par l'avant.
–

Manœuvre de dépassement rapide.
–


Circulation très dense
: les véhicules, détectés
à l'avant et à l'arrière, sont confondus avec un
camion ou un objet fixe.
–

Activation de la fonction Park
Assist ou Full
Park Assist.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Le système peut être passagèrement
perturbé par certaines conditions
climatiques (ex.
: pluie, grêle).
En particulier, rouler sur route mouillée
ou passer d'une zone sèche à une zone
mouillée peut provoquer de fausses alertes
(ex.

: présence d'un nuage de gouttelettes

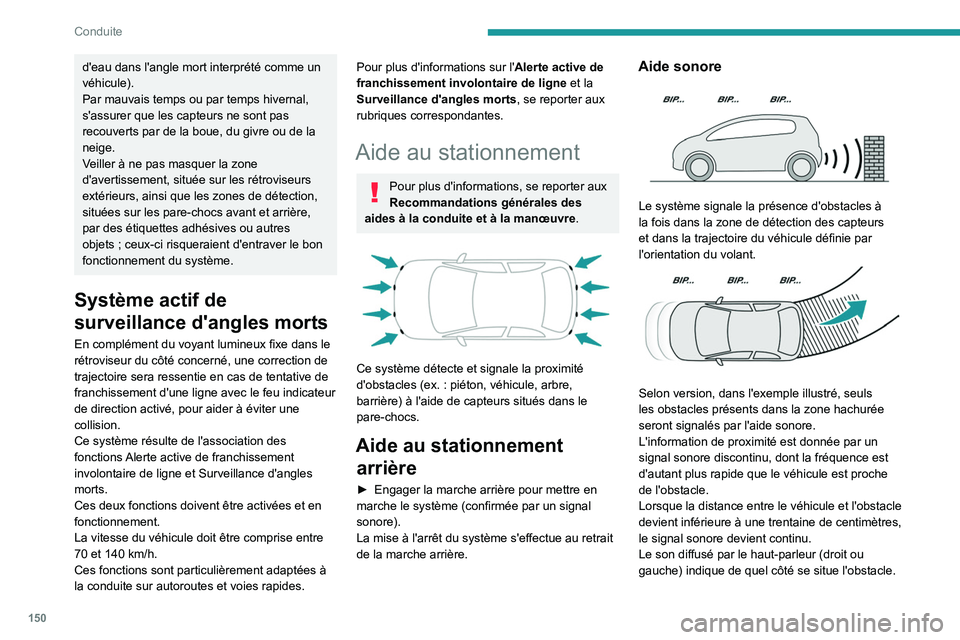

150
Conduite
d'eau dans l'angle mort interprété comme un
véhicule).
Par mauvais temps ou par temps hivernal,
s'assurer que les capteurs ne sont pas
recouverts par de la boue, du givre ou de la
neige.
Veiller à ne pas masquer la zone
d'avertissement, située sur les rétroviseurs
extérieurs, ainsi que les zones de détection,
situées sur les pare-chocs avant et arrière,
par des étiquettes adhésives ou autres
objets ; ceux-ci risqueraient d'entraver le bon
fonctionnement du système.
Système actif de
surveillance d'angles morts
En complément du voyant lumineux fixe dans le
rétroviseur du côté concerné, une correction de
trajectoire sera ressentie en cas de tentative de
franchissement d'une ligne avec le feu indicateur
de direction activé, pour aider à éviter une
collision.
Ce système résulte de l'association des
fonctions Alerte active de franchissement
involontaire de ligne et Surveillance d'angles
morts.
Ces deux fonctions doivent être activées et en
fonctionnement.
La vitesse du véhicule doit être comprise entre
70 et 140
km/h.
Ces fonctions sont particulièrement adaptées à
la conduite sur autoroutes et voies rapides.
Pour plus d'informations sur l' Alerte active de
franchissement involontaire de ligne et la
Surveillance d'angles morts, se reporter aux
rubriques correspondantes.
Aide au stationnement
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .


Ce système détecte et signale la proximité
d'obstacles (ex.
: piéton, véhicule, arbre,
barrière) à l'aide de capteurs situés dans le
pare-chocs.
Aide au stationnement arrière
► Engager la marche arrière pour mettre en
marche le système (confirmée par un signal
sonore).
La mise à l'arrêt du système s'effectue au retrait
de la marche arrière.
Aide sonore

Le système signale la présence d'obstacles à
la fois dans la zone de détection des capteurs
et dans la trajectoire du véhicule définie par
l'orientation du volant.


Selon version, dans l'exemple illustré, seuls
les obstacles présents dans la zone hachurée
seront signalés par l'aide sonore.
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence est
d'autant plus rapide que le véhicule est proche
de l'obstacle.
Lorsque la distance entre le véhicule et l'obstacle
devient inférieure à une trentaine de centimètres,
le signal sonore devient continu.
Le son diffusé par le haut-parleur (droit ou
gauche) indique de quel côté se situe l'obstacle.
