2021 PEUGEOT 2008 Upute Za Rukovanje (in Croatian)

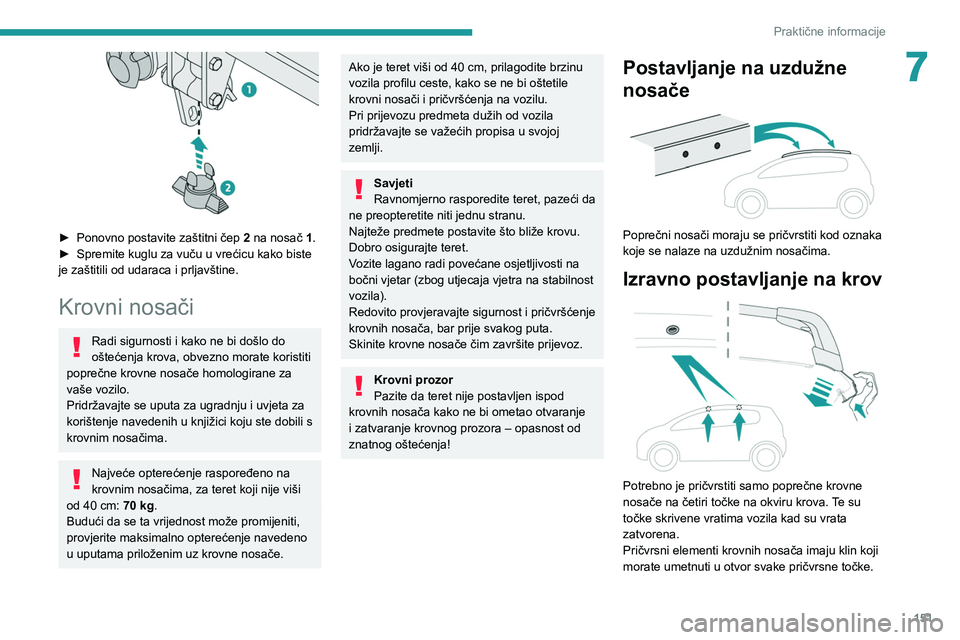

151
Praktične informacije
7

► Ponovno postavite zaštitni čep 2 na nosač 1.
► Spremite kuglu za vuču u vrećicu kako biste
je zaštitili od udaraca i prljavštine.
Krovni nosači
Radi sigurnosti i kako ne bi došlo do
oštećenja krova, obvezno morate koristiti
poprečne krovne nosače homologirane za
vaše vozilo.
Pridržavajte se uputa za ugradnju i uvjeta za
korištenje navedenih u knjižici koju ste dobili s
krovnim nosačima.
Najveće opterećenje raspoređeno na
krovnim nosačima, za teret koji nije viši
od 40 cm: 70
kg.
Budući da se ta vrijednost može promijeniti,
provjerite maksimalno opterećenje navedeno
u uputama priloženim uz krovne nosače.
Ako je teret viši od 40 cm, prilagodite brzinu
vozila profilu ceste, kako se ne bi oštetile
krovni nosači i pričvršćenja na vozilu.
Pri prijevozu predmeta dužih od vozila
pridržavajte se važećih propisa u svojoj
zemlji.
Savjeti
Ravnomjerno rasporedite teret, pazeći da
ne preopteretite niti jednu stranu.
Najteže predmete postavite što bliže krovu.
Dobro osigurajte teret.
Vozite lagano radi povećane osjetljivosti na
bočni vjetar (zbog utjecaja vjetra na stabilnost
vozila).
Redovito provjeravajte sigurnost i pričvršćenje
krovnih nosača, bar prije svakog puta.
Skinite krovne nosače čim završite prijevoz.
Krovni prozor
Pazite da teret nije postavljen ispod
krovnih nosača kako ne bi ometao otvaranje
i zatvaranje krovnog prozora – opasnost od
znatnog oštećenja!
Postavljanje na uzdužne
nosače


Poprečni nosači moraju se pričvrstiti kod oznaka
koje se nalaze na uzdužnim nosačima.
Izravno postavljanje na krov

Potrebno je pričvrstiti samo poprečne krovne
nosače na četiri točke na okviru krova. Te su
točke skrivene vratima vozila kad su vrata
zatvorena.
Pričvrsni elementi krovnih nosača imaju klin koji
morate umetnuti u otvor svake pričvrsne točke.

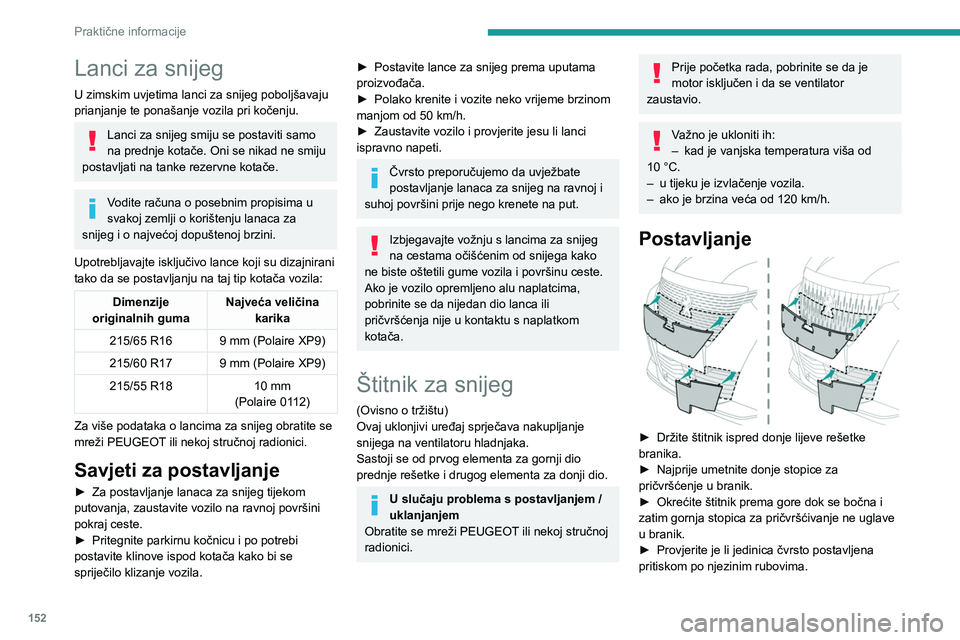

152
Praktične informacije
Lanci za snijeg
U zimskim uvjetima lanci za snijeg poboljšavaju
prianjanje te ponašanje vozila pri kočenju.
Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se nikad ne smiju
postavljati na tanke rezervne kotače.
Vodite računa o posebnim propisima u
svakoj zemlji o korištenju lanaca za
snijeg i o najvećoj dopuštenoj brzini.
Upotrebljavajte isključivo lance koji su dizajnirani
tako da se postavljanju na taj tip kotača vozila:
Dimenzije
originalnih guma Najveća veličina
karika
215/65 R16 9 mm (Polaire
XP9)
215/60 R17 9 mm (Polaire
XP9)
215/55 R18 10 mm
(Polaire
0112)
Za više podataka o lancima za snijeg obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Savjeti za postavljanje
► Za postavljanje lanaca za snijeg tijekom
putovanja, zaustavite vozilo na ravnoj površini
pokraj ceste.
►

Pritegnite parkirnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.
► Postavite lance za snijeg prema uputama
proizvođača.
►

Polako krenite i vozite neko vrijeme brzinom
manjom od 50

km/h.
►

Zaustavite vozilo i provjerite jesu li lanci
ispravno napeti.
Čvrsto preporučujemo da uvježbate
postavljanje lanaca za snijeg na ravnoj i
suhoj površini prije nego krenete na put.
Izbjegavajte vožnju s lancima za snijeg
na cestama očišćenim od snijega kako
ne biste oštetili gume vozila i površinu ceste.
Ako je vozilo opremljeno alu naplatcima,
pobrinite se da nijedan dio lanca ili
pričvršćenja nije u kontaktu s naplatkom
kotača.
Štitnik za snijeg
(Ovisno o tržištu)
Ovaj uklonjivi uređaj sprječava nakupljanje
snijega na ventilatoru hladnjaka.
Sastoji se od prvog elementa za gornji dio
prednje rešetke i drugog elementa za donji dio.
U slučaju problema s postavljanjem /
uklanjanjem
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Prije početka rada, pobrinite se da je
motor isključen i da se ventilator
zaustavio.
Važno je ukloniti ih:
– kad je vanjska temperatura viša od
10 °C.
–

u tijeku je izvlačenje vozila.
–


ako je brzina veća od 120 km/h.
Postavljanje

► Držite štitnik ispred donje lijeve rešetke
branika.
►

Najprije umetnite donje stopice za
pričvršćenje u branik.
►


Okrećite štitnik prema gore dok se bočna i
zatim gornja stopica za pričvršćivanje ne uglave
u branik.
►


Provjerite je li jedinica čvrsto postavljena
pritiskom po njezinim rubovima.
Ponovite isti postupak za postavljanje središnjeg
štitnika u gornju rešetku odbojnika.
Vađenje

Za štitnik
► Umetnite prst u urez u donjem dijelu štitnika.
► Otkopčajte ga povlačenjem prema sebi.


Za središnji štitnik s vodoravnom rešetkom
► Pritisnite gornje stopice za pričvršćivanje da
biste ih oslobodili od rešetke.
► Lagano nagnite središnji štitnik prema dolje.
► Otkopčajte ga povlačenjem prema sebi.

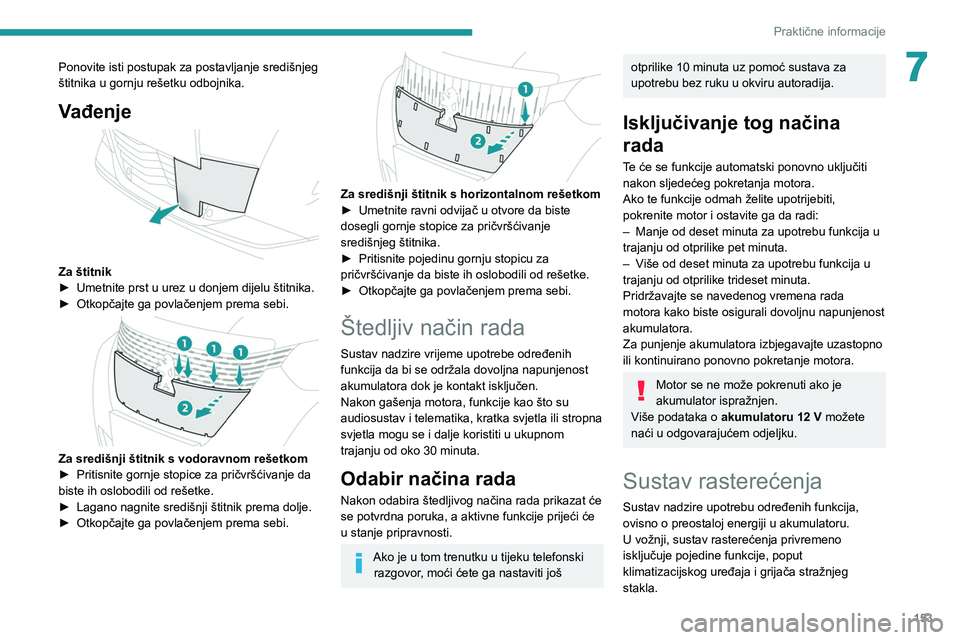

153
Praktične informacije
7Ponovite isti postupak za postavljanje središnjeg
štitnika u gornju rešetku odbojnika.
Vađenje

Za štitnik
► Umetnite prst u urez u donjem dijelu štitnika.
►

Otkopčajte ga povlačenjem prema sebi.

Za središnji štitnik s vodoravnom rešetkom
► Pritisnite gornje stopice za pričvršćivanje da
biste ih oslobodili od rešetke.
►

Lagano nagnite središnji štitnik prema dolje.
►


Otkopčajte ga povlačenjem prema sebi.

Za središnji štitnik s horizontalnom rešetkom
► Umetnite ravni odvijač u otvore da biste
dosegli gornje stopice za pričvršćivanje
središnjeg štitnika.
►

Pritisnite pojedinu gornju stopicu za
pričvršćivanje da biste ih oslobodili od rešetke.
►


Otkopčajte ga povlačenjem prema sebi.
Štedljiv način rada
Sustav nadzire vrijeme upotrebe određenih
funkcija da bi se održala dovoljna napunjenost
akumulatora dok je kontakt isključen.
Nakon gašenja motora, funkcije kao što su
audiosustav i telematika, kratka svjetla ili stropna
svjetla mogu se i dalje koristiti u ukupnom
trajanju od oko 30 minuta.
Odabir načina rada
Nakon odabira štedljivog načina rada prikazat će
se potvrdna poruka, a aktivne funkcije prijeći će
u stanje pripravnosti.
Ako je u tom trenutku u tijeku telefonski razgovor, moći ćete ga nastaviti još
otprilike 10 minuta uz pomoć sustava za
upotrebu bez ruku u okviru autoradija.
Isključivanje tog načina
rada
Te će se funkcije automatski ponovno uključiti
nakon sljedećeg pokretanja motora.
Ako te funkcije odmah želite upotrijebiti,
pokrenite motor i ostavite ga da radi:
–

Manje od deset minuta za upotrebu funkcija u
trajanju od otprilike pet minuta.
–


V
iše od deset minuta za upotrebu funkcija u
trajanju od otprilike trideset minuta.
Pridržavajte se navedenog vremena rada
motora kako biste osigurali dovoljnu napunjenost
akumulatora.
Za punjenje akumulatora izbjegavajte uzastopno
ili kontinuirano ponovno pokretanje motora.
Motor se ne može pokrenuti ako je
akumulator ispražnjen.
Više podataka o akumulatoru 12
V možete
naći u odgovarajućem odjeljku.
Sustav rasterećenja
Sustav nadzire upotrebu određenih funkcija,
ovisno o preostaloj energiji u akumulatoru.
U vožnji, sustav rasterećenja privremeno
isključuje pojedine funkcije, poput
klimatizacijskog uređaja i grijača stražnjeg
stakla.

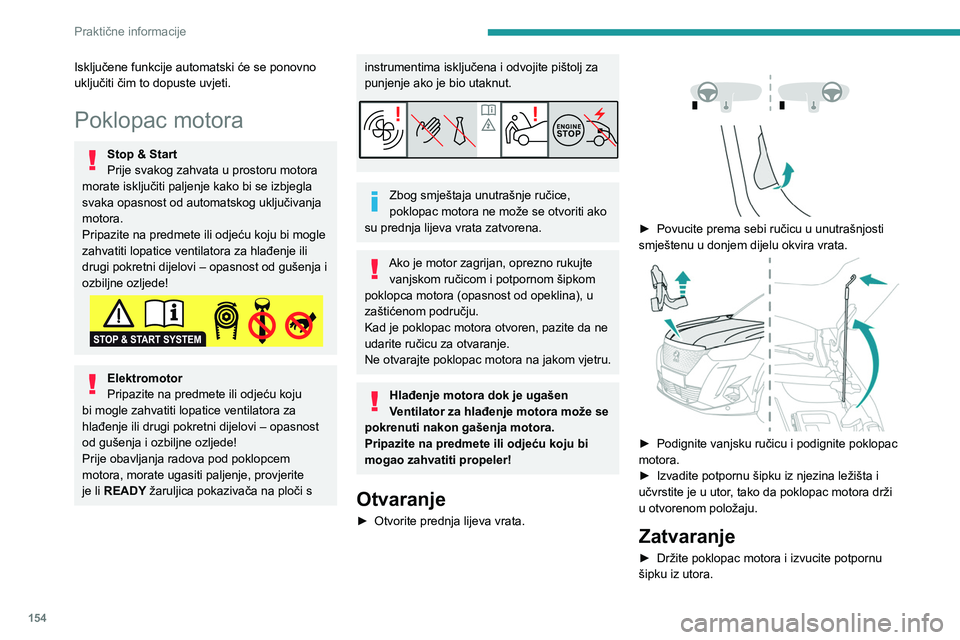

154
Praktične informacije
Isključene funkcije automatski će se ponovno
uključiti čim to dopuste uvjeti.
Poklopac motora
Stop & Start
Prije svakog zahvata u prostoru motora
morate isključiti paljenje kako bi se izbjegla
svaka opasnost od automatskog uključivanja
motora.
Pripazite na predmete ili odjeću koju bi mogle
zahvatiti lopatice ventilatora za hlađenje ili
drugi pokretni dijelovi – opasnost od gušenja i
ozbiljne ozljede!
Elektromotor
Pripazite na predmete ili odjeću koju
bi mogle zahvatiti lopatice ventilatora za
hlađenje ili drugi pokretni dijelovi – opasnost
od gušenja i ozbiljne ozljede!
Prije obavljanja radova pod poklopcem
motora, morate ugasiti paljenje, provjerite
je li READY žaruljica pokazivača na ploči s
instrumentima isključena i odvojite pištolj za
punjenje ako je bio utaknut.
Zbog smještaja unutrašnje ručice,
poklopac motora ne može se otvoriti ako
su prednja lijeva vrata zatvorena.
Ako je motor zagrijan, oprezno rukujte vanjskom ručicom i potpornom šipkom
poklopca motora (opasnost od opeklina), u
zaštićenom području.
Kad je poklopac motora otvoren, pazite da ne
udarite ručicu za otvaranje.
Ne otvarajte poklopac motora na jakom vjetru.
Hlađenje motora dok je ugašen
Ventilator za hlađenje motora može se
pokrenuti nakon gašenja motora.
Pripazite na predmete ili odjeću koju bi
mogao zahvatiti propeler!
Otvaranje
► Otvorite prednja lijeva vrata.




► Povucite prema sebi ručicu u unutrašnjosti
smještenu u donjem dijelu okvira vrata.


► Podignite vanjsku ručicu i podignite poklopac
motora.
►

Izvadite potpornu šipku iz njezina ležišta i
učvrstite je u utor

, tako da poklopac motora drži
u otvorenom položaju.
Zatvaranje
► Držite poklopac motora i izvucite potpornu
šipku iz utora.
► Utaknite potpornu šipku u njezino ležište.
► Spustite poklopac motora i pustite ga da
slobodno padne na kraju hoda.
► Povlačenjem poklopca motora provjerite je li
dobro zaključan.
Zbog električne opreme u prostoru
motora, posebno se preporučuje što
manje izlaganje vodi (kiša, pranje itd.) .
Prostor motora
Ovdje je prikazan motor isključivo u ilustrativne
svrhe.
Položaji sljedećih elemenata mogu se razlikovati:
– Filtar zraka.
– Šipka za provjeru razine motornog ulja.
– Otvor za ulijevanje motornog ulja.
Benzinski motor

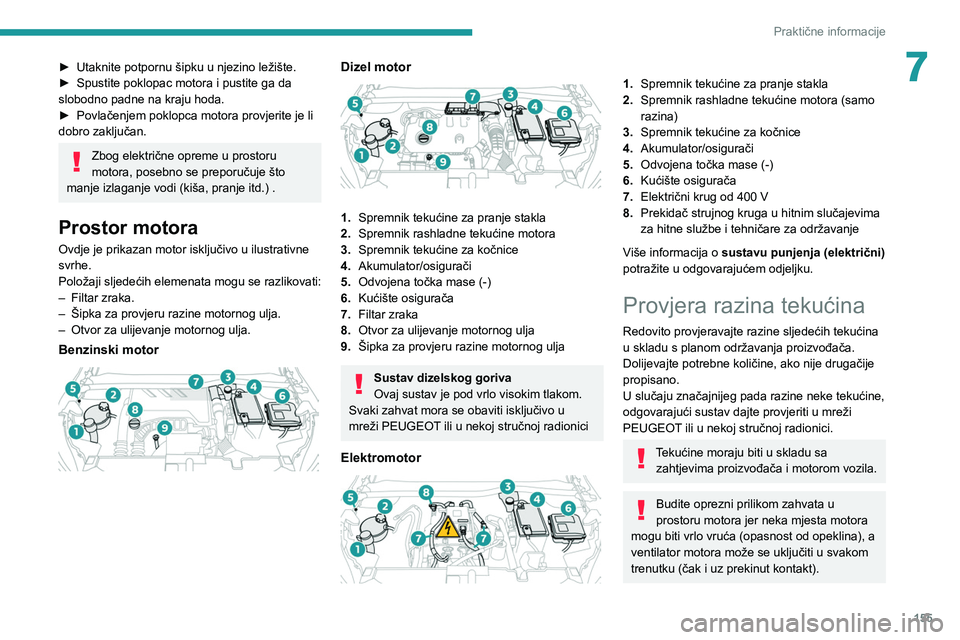

155
Praktične informacije
7► Utaknite potpornu šipku u njezino ležište.
► Spustite poklopac motora i pustite ga da
slobodno padne na kraju hoda.
►

Povlačenjem poklopca motora provjerite je li
dobro zaključan.
Zbog električne opreme u prostoru
motora, posebno se preporučuje što
manje izlaganje vodi (kiša, pranje itd.) .
Prostor motora
Ovdje je prikazan motor isključivo u ilustrativne
svrhe.
Položaji sljedećih elemenata mogu se razlikovati:
–

Filtar zraka.
–


Šipka za provjeru razine motornog ulja.
–


Otvor za ulijevanje motornog ulja.
Benzinski motor

Dizel motor

1. Spremnik tekućine za pranje stakla
2. Spremnik rashladne tekućine motora
3. Spremnik tekućine za kočnice
4. Akumulator/osigurači
5. Odvojena točka mase (-)
6. Kućište osigurača
7. Filtar zraka
8. Otvor za ulijevanje motornog ulja
9. Šipka za provjeru razine motornog ulja
Sustav dizelskog goriva
Ovaj sustav je pod vrlo visokim tlakom.
Svaki zahvat mora se obaviti isključivo u
mreži PEUGEOT ili u nekoj stručnoj radionici
Elektromotor

1. Spremnik tekućine za pranje stakla
2. Spremnik rashladne tekućine motora (samo
razina)
3. Spremnik tekućine za kočnice
4. Akumulator/osigurači
5. Odvojena točka mase (-)
6. Kućište osigurača
7. Električni krug od 400
V
8. Prekidač strujnog kruga u hitnim slučajevima
za hitne službe i tehničare za održavanje
Više informacija o sustavu punjenja (električni)
potražite u odgovarajućem odjeljku.
Provjera razina tekućina
Redovito provjeravajte razine sljedećih tekućina
u skladu s planom održavanja proizvođača.
Dolijevajte potrebne količine, ako nije drugačije
propisano.
U slučaju značajnijeg pada razine neke tekućine,
odgovarajući sustav dajte provjeriti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Tekućine moraju biti u skladu sa zahtjevima proizvođača i motorom vozila.
Budite oprezni prilikom zahvata u
prostoru motora jer neka mjesta motora
mogu biti vrlo vruća (opasnost od opeklina), a
ventilator motora može se uključiti u svakom
trenutku (čak i uz prekinut kontakt).

156
Praktične informacije

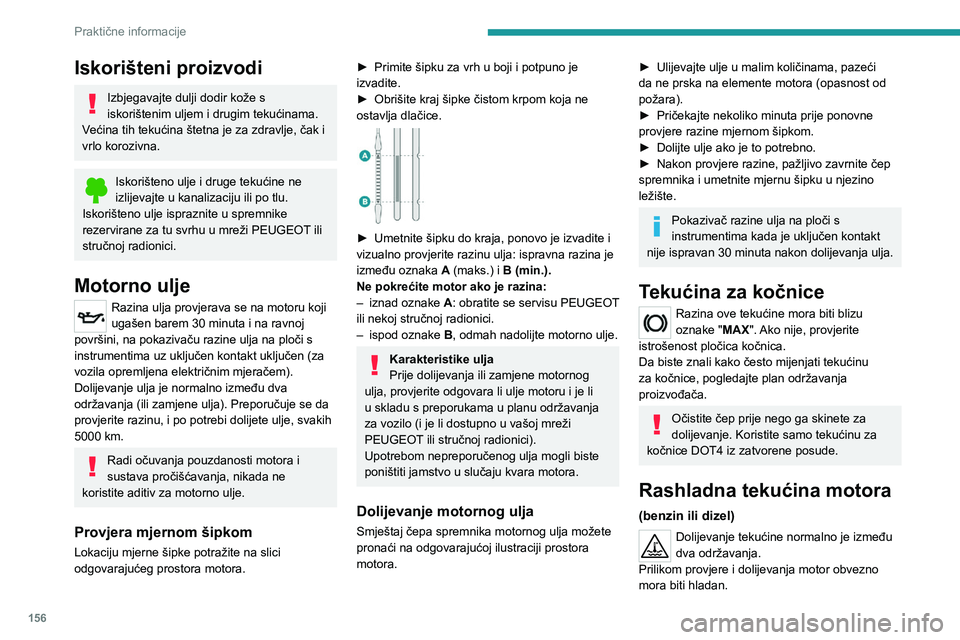

Iskorišteni proizvodi
Izbjegavajte dulji dodir kože s
iskorištenim uljem i drugim tekućinama.
Većina tih tekućina štetna je za zdravlje, čak i
vrlo korozivna.
Iskorišteno ulje i druge tekućine ne
izlijevajte u kanalizaciju ili po tlu.
Iskorišteno ulje ispraznite u spremnike
rezervirane za tu svrhu u mreži PEUGEOT ili
stručnoj radionici.
Motorno ulje
Razina ulja provjerava se na motoru koji
ugašen barem 30 minuta i na ravnoj
površini, na pokazivaču razine ulja na ploči s
instrumentima uz uključen kontakt uključen (za
vozila opremljena električnim mjeračem).
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). Preporučuje se da
provjerite razinu, i po potrebi dolijete ulje, svakih
5000

km.
Radi očuvanja pouzdanosti motora i
sustava pročišćavanja, nikada ne
koristite aditiv za motorno ulje.
Provjera mjernom šipkom
Lokaciju mjerne šipke potražite na slici
odgovarajućeg prostora motora.
► Primite šipku za vrh u boji i potpuno je
izvadite.
►

Obrišite kraj šipke čistom krpom koja ne
ostavlja dlačice.


► Umetnite šipku do kraja, ponovo je izvadite i
vizualno provjerite razinu ulja: ispravna razina je
između oznaka A
(maks.) i B (min.).
Ne pokrećite motor ako je razina:
–

iznad
oznake A: obratite se servisu PEUGEOT
ili nekoj stručnoj radionici.
–

ispod oznake B

, odmah nadolijte motorno ulje.
Karakteristike ulja
Prije dolijevanja ili zamjene motornog
ulja, provjerite odgovara li ulje motoru i je li
u skladu s preporukama u planu održavanja
za vozilo (i je li dostupno u vašoj mreži
PEUGEOT ili stručnoj radionici).
Upotrebom nepreporučenog ulja mogli biste
poništiti jamstvo u slučaju kvara motora.
Dolijevanje motornog ulja
Smještaj čepa spremnika motornog ulja možete
pronaći na odgovarajućoj ilustraciji prostora
motora.
► Ulijevajte ulje u malim količinama, pazeći
da ne prska na elemente motora (opasnost od
požara).
►

Pričekajte nekoliko minuta prije ponovne
provjere razine mjernom šipkom.
►


Dolijte ulje ako je to potrebno.
►


Nakon provjere razine, pažljivo zavrnite čep
spremnika i umetnite mjernu šipku u njezino
ležište.
Pokazivač razine ulja na ploči s
instrumentima kada je uključen kontakt
nije ispravan 30 minuta nakon dolijevanja ulja.
Tekućina za kočnice
Razina ove tekućine mora biti blizu
oznake "MAX". Ako nije, provjerite
istrošenost pločica kočnica.
Da biste znali kako često mijenjati tekućinu
za kočnice, pogledajte plan održavanja
proizvođača.
Očistite čep prije nego ga skinete za
dolijevanje. Koristite samo tekućinu za
kočnice DOT4 iz zatvorene posude.
Rashladna tekućina motora
(benzin ili dizel)
Dolijevanje tekućine normalno je između
dva održavanja.
Prilikom provjere i dolijevanja motor obvezno
mora biti hladan.

157
Praktične informacije

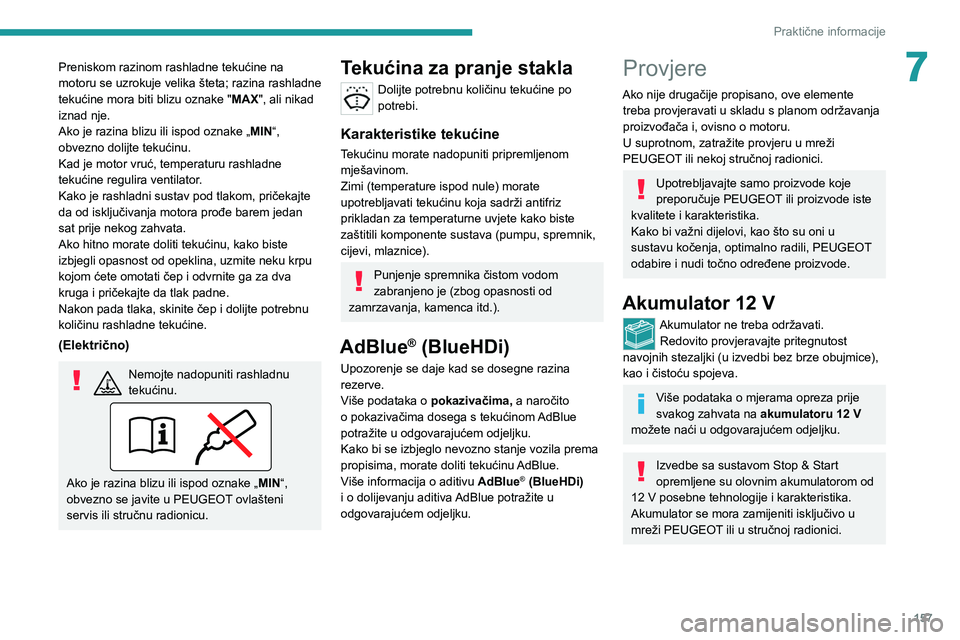

7Preniskom razinom rashladne tekućine na
motoru se uzrokuje velika šteta; razina rashladne
tekućine mora biti blizu oznake "MAX", ali nikad
iznad nje.
Ako je razina blizu ili ispod oznake „ MIN“,
obvezno dolijte tekućinu.
Kad je motor vruć, temperaturu rashladne
tekućine regulira ventilator.
Kako je rashladni sustav pod tlakom, pričekajte
da od isključivanja motora prođe barem jedan
sat prije nekog zahvata.
Ako hitno morate doliti tekućinu, kako biste
izbjegli opasnost od opeklina, uzmite neku krpu
kojom ćete omotati čep i odvrnite ga za dva
kruga i pričekajte da tlak padne.
Nakon pada tlaka, skinite čep i dolijte potrebnu
količinu rashladne tekućine.
(Električno)
Nemojte nadopuniti rashladnu
tekućinu.
Ako je razina blizu ili ispod oznake „ MIN“,
obvezno se javite u PEUGEOT ovlašteni
servis ili stručnu radionicu.
Tekućina za pranje stakla
Dolijte potrebnu količinu tekućine po
potrebi.
Karakteristike tekućine
Tekućinu morate nadopuniti pripremljenom
mješavinom.
Zimi (temperature ispod nule) morate
upotrebljavati tekućinu koja sadrži antifriz
prikladan za temperaturne uvjete kako biste
zaštitili komponente sustava (pumpu, spremnik,
cijevi, mlaznice).
Punjenje spremnika čistom vodom
zabranjeno je (zbog opasnosti od
zamrzavanja, kamenca itd.).
AdBlue® (BlueHDi)
Upozorenje se daje kad se dosegne razina
rezerve.
Više podataka o pokazivačima, a naročito
o pokazivačima dosega s tekućinom AdBlue
potražite u odgovarajućem odjeljku.
Kako bi se izbjeglo nevozno stanje vozila prema
propisima, morate doliti tekućinu AdBlue.
Više informacija o aditivu AdBlue
® (BlueHDi)
i o dolijevanju aditiva AdBlue potražite u
odgovarajućem odjeljku.
Provjere
Ako nije drugačije propisano, ove elemente treba provjeravati u skladu s planom održavanja
proizvođača i, ovisno o motoru.
U suprotnom, zatražite provjeru u mreži
PEUGEOT ili nekoj stručnoj radionici.
Upotrebljavajte samo proizvode koje
preporučuje PEUGEOT ili proizvode iste
kvalitete i karakteristika.
Kako bi važni dijelovi, kao što su oni u
sustavu kočenja, optimalno radili, PEUGEOT
odabire i nudi točno određene proizvode.
Akumulator 12 V
Akumulator ne treba održavati. Redovito provjeravajte pritegnutost
navojnih stezaljki (u izvedbi bez brze obujmice),
kao i čistoću spojeva.
Više podataka o mjerama opreza prije
svakog zahvata na akumulatoru 12
V
možete naći u odgovarajućem odjeljku.
Izvedbe sa sustavom Stop & Start
opremljene su olovnim akumulatorom od
12

V posebne tehnologije i karakteristika.
Akumulator se mora zamijeniti isključivo u
mreži PEUGEOT ili u stručnoj radionici.

158
Praktične informacije

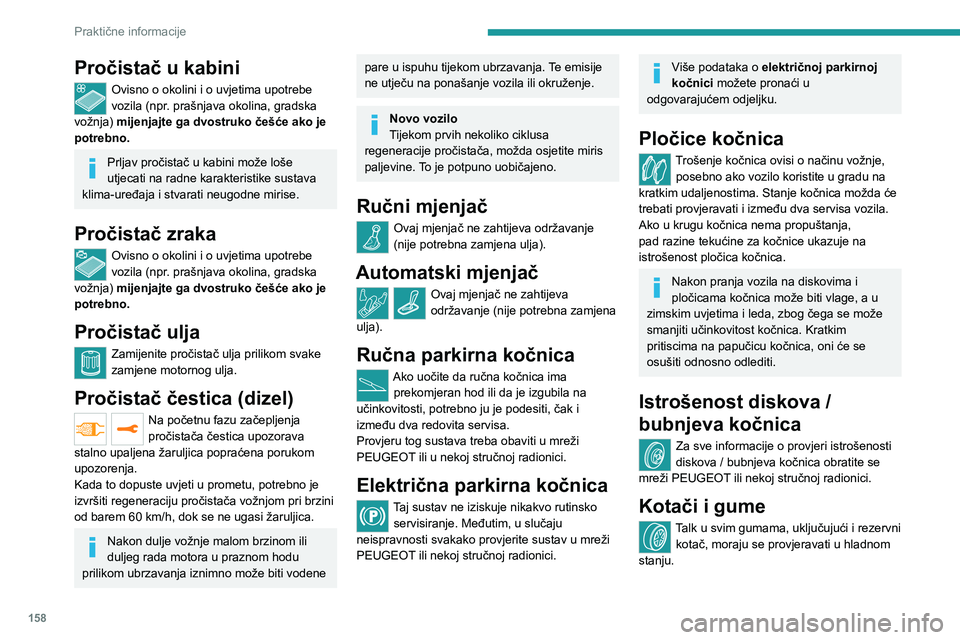

Pročistač u kabini
Ovisno o okolini i o uvjetima upotrebe
vozila (npr. prašnjava okolina, gradska
vožnja) mijenjajte ga dvostruko češće ako je
potrebno.
Prljav pročistač u kabini može loše
utjecati na radne karakteristike sustava
klima-uređaja i stvarati neugodne mirise.
Pročistač zraka
Ovisno o okolini i o uvjetima upotrebe
vozila (npr. prašnjava okolina, gradska
vožnja) mijenjajte ga dvostruko češće ako je
potrebno.
Pročistač ulja
Zamijenite pročistač ulja prilikom svake
zamjene motornog ulja.
Pročistač čestica (dizel)
Na početnu fazu začepljenja
pročistača čestica upozorava
stalno upaljena žaruljica popraćena porukom
upozorenja.
Kada to dopuste uvjeti u prometu, potrebno je
izvršiti regeneraciju pročistača vožnjom pri brzini
od barem 60

km/h, dok se ne ugasi žaruljica.
Nakon dulje vožnje malom brzinom ili
duljeg rada motora u praznom hodu
prilikom ubrzavanja iznimno može biti vodene
pare u ispuhu tijekom ubrzavanja. Te emisije
ne utječu na ponašanje vozila ili okruženje.
Novo vozilo
Tijekom prvih nekoliko ciklusa
regeneracije pročistača, možda osjetite miris
paljevine. To je potpuno uobičajeno.
Ručni mjenjač
Ovaj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
Automatski mjenjač
Ovaj mjenjač ne zahtijeva
održavanje (nije potrebna zamjena
ulja).
Ručna parkirna kočnica
Ako uočite da ručna kočnica ima prekomjeran hod ili da je izgubila na
učinkovitosti, potrebno ju je podesiti, čak i
između dva redovita servisa.
Provjeru tog sustava treba obaviti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Električna parkirna kočnica
Taj sustav ne iziskuje nikakvo rutinsko servisiranje. Međutim, u slučaju
neispravnosti svakako provjerite sustav u mreži
PEUGEOT ili nekoj stručnoj radionici.
Više podataka o električnoj parkirnoj
kočnici možete pronaći u
odgovarajućem odjeljku.
Pločice kočnica
Trošenje kočnica ovisi o načinu vožnje, posebno ako vozilo koristite u gradu na
kratkim udaljenostima. Stanje kočnica možda će
trebati provjeravati i između dva servisa vozila.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica.
Nakon pranja vozila na diskovima i
pločicama kočnica može biti vlage, a u
zimskim uvjetima i leda, zbog čega se može
smanjiti učinkovitost kočnica. Kratkim
pritiscima na papučicu kočnica, oni će se
osušiti odnosno odlediti.
Istrošenost diskova /
bubnjeva kočnica
Za sve informacije o provjeri istrošenosti
diskova / bubnjeva kočnica obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Kotači i gume
Talk u svim gumama, uključujući i rezervni kotač, moraju se provjeravati u hladnom
stanju.
