183

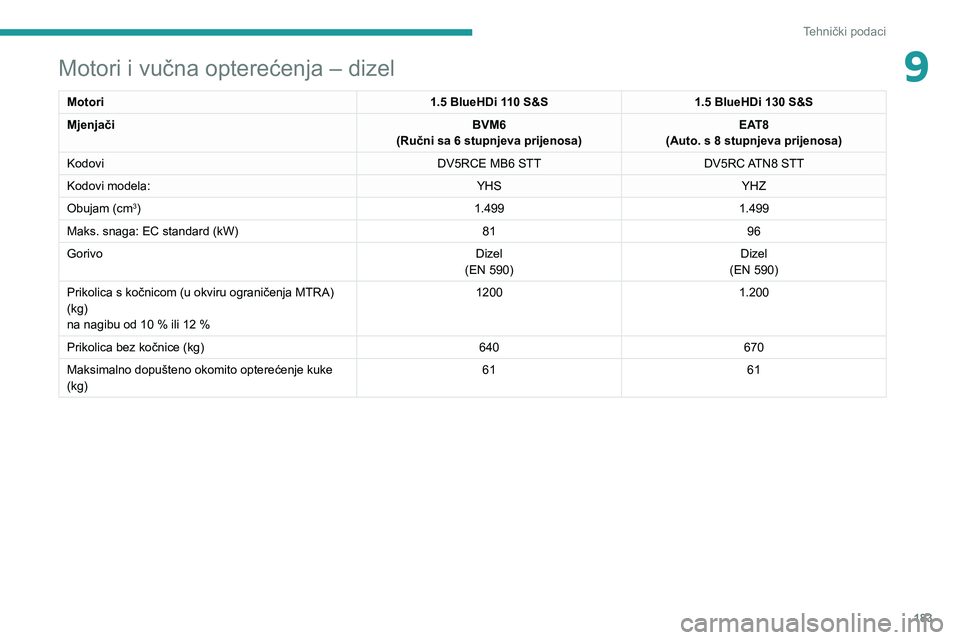

Tehnički podaci
9Motori i vučna opterećenja – dizel
Motori1.5 BlueHDi 110 S&S1.5 BlueHDi 130 S&S
Mjenjači BVM6
(Ručni sa 6 stupnjeva prijenosa) EAT8
(Auto. s 8 stupnjeva prijenosa)
Kodovi DV5RCE MB6 STTDV5RC ATN8 STT
Kodovi modela: YHSYHZ
Obujam (cm
3) 1.4991.499
Maks. snaga: EC standard (kW) 8196
Gorivo Dizel
(EN
590)Dizel
(EN
590)
Prikolica s kočnicom (u okviru ograničenja MTRA)
(kg)
na nagibu od 10 % ili 12 % 1200
1.200
Prikolica bez kočnice (kg) 640670
Maksimalno dopušteno okomito opterećenje kuke
(kg) 61
61

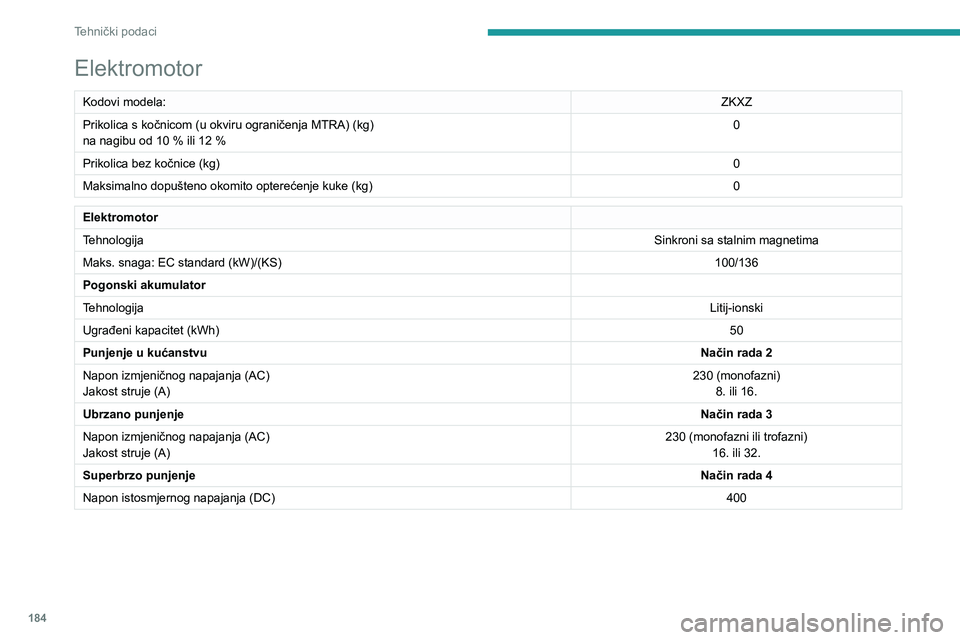

184
Tehnički podaci
Elektromotor
Kodovi modela:ZKXZ
Prikolica s kočnicom (u okviru ograničenja MTRA) (kg)
na nagibu od 10 % ili 12 % 0
Prikolica bez kočnice (kg) 0
Maksimalno dopušteno okomito opterećenje kuke (kg) 0
Elektromotor
TehnologijaSinkroni sa stalnim magnetima
Maks. snaga: EC standard (kW)/(KS) 100/136
Pogonski akumulator
Tehnologija Litij-ionski
Ugrađeni kapacitet (kWh) 50
Punjenje u kućanstvu Način rada 2
Napon izmjeničnog napajanja (AC)
Jakost struje (A) 230 (monofazni)
8. ili 16.
Ubrzano punjenje Način rada 3
Napon izmjeničnog napajanja (AC)
Jakost struje (A) 230 (monofazni ili trofazni)
16. ili 32.
Superbrzo punjenje Način rada 4
Napon istosmjernog napajanja (DC) 400
Dimenzije (mm)
Ove dimenzije vrijede za neopterećeno vozilo.

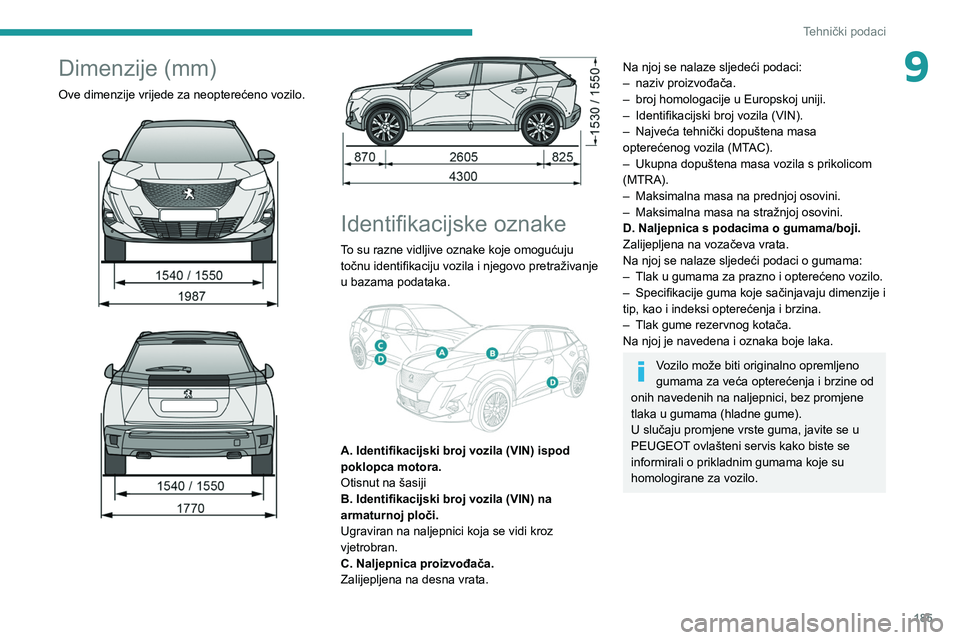

185
Tehnički podaci
9Dimenzije (mm)
Ove dimenzije vrijede za neopterećeno vozilo.





Identifikacijske oznake
To su razne vidljive oznake koje omogućuju
točnu identifikaciju vozila i njegovo pretraživanje
u bazama podataka.


A. Identifikacijski broj vozila (VIN) ispod
poklopca motora.
Otisnut na šasiji
B. Identifikacijski broj vozila (VIN) na
armaturnoj ploči.
Ugraviran na naljepnici koja se vidi kroz
vjetrobran.
C. Naljepnica proizvođača.
Zalijepljena na desna vrata.
Na njoj se nalaze sljedeći podaci:
– naziv proizvođača.
–

broj homologacije u Europskoj uniji.
–


Identifikacijski broj vozila (VIN).
–


Najveća tehnički dopuštena masa
opterećenog vozila (MT

AC).
–

Ukupna dopuštena masa vozila s prikolicom
(MTRA).
–


Maksimalna masa na prednjoj osovini.
–


Maksimalna masa na stražnjoj osovini.
D. Naljepnica s podacima o gumama/boji.
Zalijepljena na vozačeva vrata.
Na njoj se nalaze sljedeći podaci o gumama:
–


Tlak u gumama za prazno i opterećeno vozilo.
–


Specifikacije guma koje sačinjavaju dimenzije i
tip, kao i indeksi opterećenja i brzina.
–


Tlak gume rezervnog kotača.
Na njoj je navedena i oznaka boje laka.
Vozilo može biti originalno opremljeno
gumama za veća opterećenja i brzine od
onih navedenih na naljepnici, bez promjene
tlaka u gumama (hladne gume).
U slučaju promjene vrste guma, javite se u
PEUGEOT ovlašteni servis kako biste se
informirali o prikladnim gumama koje su
homologirane za vozilo.

186
Radio PEUGEOT Connect
Radio PEUGEOT
Connect


Multimedijski autoradio
- Aplikacije - Bluetooth
®
telefon
Opisane funkcije i postavke razlikuju se
ovisno o izvedbi i konfiguraciji vozila, kao
i zemlji prodaje.
Budući da zahtijevaju stalnu pozornost
vozača, sljedeće radnje se iz sigurnosnih
razloga smiju obavljati samo kad je vozilo
zaustavljeno i kontakt uključen:
–

Uparivanje pametnog telefona sa sustavom
putem Bluetootha.
–


Upotreba pametnog telefona.
–


Povezivanje s aplikacijom CarPlay® ili
Android Auto (određene aplikacije prestat će
se prikazivati kada se vozilo počne kretati).
– Mijenjanje postavki i konfiguracije sustava.
Sustav je zaštićen tako da može raditi
samo u vozilu.
Poruka Štedljiv način rada prikazuje se
kada se sustav priprema za ulaz u stanje
pripravnosti.
Izvorne kodove za Open Source
Software (OSS) sustava možete preuzeti
na sljedećim adresama:
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
Prvi koraci
Uz pokrenut motor, pritiskom se isključuje
zvuk.
Uz prekinut kontakt, pritiskom se sustav
uključuje.
Za povećavanje ili smanjivanje glasnoće
upotrijebite kotačić ili tipke "plus" ili "minus"
(ovisno o opremi).
Za pristup izbornicima upotrijebite tipke na obje
strane ili ispod taktilnog ekrana, a zatim pritisnite
virtualne tipke na taktilnom ekranu.
Ovisno o modelu, izbornici se otvaraju tipkama
„Izvor“ i „Izbornik“ na lijevoj strani taktilnog
ekrana, a zatim pritisnite virtualne tipke na
taktilnom ekranu.
U svakom je trenutku moguće prikazati padajuće
izbornike kratkim pritiskom na ekran s tri prsta.
Sva područja osjetljiva na dodir na zaslonu su
bijele boje.
Na stranicama s više kartica na dnu ekrana,
prebacujte između stranica dodirivanjem kartice
željene stranice ili prstom kliznite stranicu ulijevo
ili udesno.
Pritisnite zasivljeno područje za povratak na
prethodnu razinu ili za potvrdu.
Pritisnite strelicu za povratak na prethodnu
razinu ili za potvrdu.
Taktilni ekran je "kapacitivni". Za održavanje ekrana preporučuje se
mekana neabrazivna krpica (npr. za čišćenje
naočala), bez dodatnih sredstava.
Ne dodirujte ekran šiljastim predmetima.
Ne dodirujte ekran mokrim rukama.
Neki podaci stalno se prikazuju u gornjoj traci
taktilnog ekrana:
–

Podaci o klima uređaju (ovisno o verziji) i
izravno otvaranje odgovarajućeg izbornika.
–


Podaci o statusu izbornika Radio Media i
T

elefon.
–

Podaci o statusu privatnosti.
–


Pristup postavkama taktilnog ekrana i digitalne
ploče s instrumentima.
Izbor izvora zvuka (ovisno o opremi):
–


FM / DAB /
AM radiostanice (ovisno o opremi).
–

T

elefon spojen putem Bluetooth i
multimedijskog emitiranja Bluetooth* (streaming).
–

USB vanjska memorija.
–


Uređaj za reprodukciju spojen na pomoćnu
utičnicu (ovisno o opremi).

187

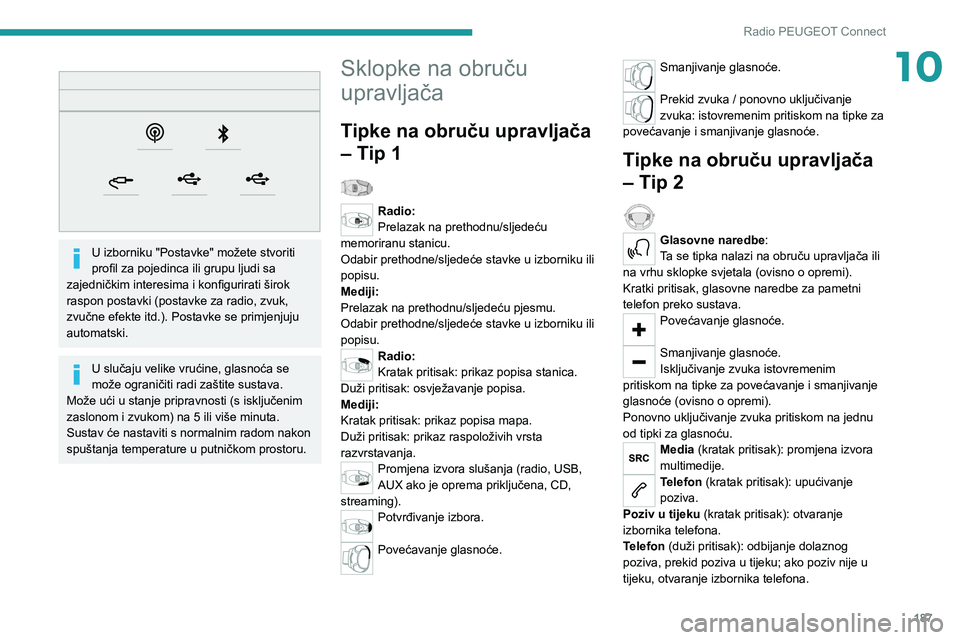

Radio PEUGEOT Connect
10

U izborniku "Postavke" možete stvoriti
profil za pojedinca ili grupu ljudi sa
zajedničkim interesima i konfigurirati širok
raspon postavki (postavke za radio, zvuk,
zvučne efekte itd.). Postavke se primjenjuju
automatski.
U slučaju velike vrućine, glasnoća se
može ograničiti radi zaštite sustava.
Može ući u stanje pripravnosti (s isključenim
zaslonom i zvukom) na 5 ili više minuta.
Sustav će nastaviti s normalnim radom nakon
spuštanja temperature u putničkom prostoru.
Sklopke na obruču
upravljača
Tipke na obruču upravljača
– Tip 1

Radio:
Prelazak na prethodnu/sljedeću
memoriranu stanicu.
Odabir prethodne/sljedeće stavke u izborniku ili
popisu.
Mediji:
Prelazak na prethodnu/sljedeću pjesmu.
Odabir prethodne/sljedeće stavke u izborniku ili
popisu.
Radio:
Kratak pritisak: prikaz popisa stanica.
Duži pritisak: osvježavanje popisa.
Mediji:
Kratak pritisak: prikaz popisa mapa.
Duži pritisak: prikaz raspoloživih vrsta
razvrstavanja.
Promjena izvora slušanja (radio, USB,
AUX ako je oprema priključena, CD,
streaming).
Potvrđivanje izbora.
Povećavanje glasnoće.
Smanjivanje glasnoće.
Prekid zvuka / ponovno uključivanje
zvuka: istovremenim pritiskom na tipke za
povećavanje i smanjivanje glasnoće.
Tipke na obruču upravljača
– Tip 2

Glasovne naredbe:
Ta se tipka nalazi na obruču upravljača ili
na vrhu sklopke svjetala (ovisno o opremi).
Kratki pritisak, glasovne naredbe za pametni
telefon preko sustava.
Povećavanje glasnoće.
Smanjivanje glasnoće.
Isključivanje zvuka istovremenim
pritiskom na tipke za povećavanje i smanjivanje
glasnoće (ovisno o opremi).
Ponovno uključivanje zvuka pritiskom na jednu
od tipki za glasnoću.
Media (kratak pritisak): promjena izvora
multimedije.
Telefon (kratak pritisak): upućivanje
poziva.
Poziv u tijeku (kratak pritisak): otvaranje
izbornika telefona.
Telefon (duži pritisak): odbijanje dolaznog
poziva, prekid poziva u tijeku; ako poziv nije u
tijeku, otvaranje izbornika telefona.

188
Radio PEUGEOT Connect
Radio (okretanje): automatsko traženje
prethodne/sljedeće stanice.
Media (okretanje): prethodna/sljedeća pjesma,
pomicanje na popisu.
Kratak pritisak : potvrđivanje izbora; ako ništa
nije odabrano, prikaz memorija.
Radio: prikaz popisa stanica.
Media: prikaz popisa pjesama.
Radio (zadržan pritisak): ažuriranje popisa
stanica koje uređaj hvata.
Izbornici
Connect App

Otvaranje opreme čiji parametri se mogu
mijenjati.
RADIO MEDIA

Odabir izvora zvuka ili radiostanice.
Telefon

Spajanje mobitela Bluetooth® vezom.
Određene aplikacije pokrenite s
pametnog telefona putem CarPlay
® ili Android
Auto.
Postavke

Određivanje postavki osobnog profila i/ili
zvuka (balans, zvučni efekti...) i prikaza
(jezik, jedinice, datum, sat...).
Vožnja

Uključivanje, isključivanje nekih funkcija
vozila i određivanje njihovih parametara.
Navigacija

Konfiguracija navigacija i izbor odredišta
putem CarPlay® ili Android Auto.
Klima uređaj
21,518,5

Upravljanje postavkama temperature i
protoka zraka.

189
Radio PEUGEOT Connect
10Navigacija

Konfiguracija navigacija i izbor odredišta
putem CarPlay® ili Android Auto.
Klima uređaj
21,518,5

Upravljanje postavkama temperature i
protoka zraka.
Aplikacije
Prikaz fotografija
Umetnite USB memoriju u USB utičnicu.
Radi očuvanja sustava, ne
upotrebljavajte USB razdjelnik.
Sustav može očitavati mape i datoteke sa
slikama u formatima: .tiff; .gif; .jpg/jpeg; .bmp i
.png.
Pritisnite Connect App za prikaz glavne
stranice.
Pritisnite "Fotografije".
Odaberite neku mapu.
Odaberite sliku koju želite pregledati.
Pritisnite ovu tipku za prikaz podataka o
fotografiji.
Pritisnite strelicu za vraćanje za povratak
na prethodnu razinu.
Uređivanje poruka
Pritisnite Connect App za prikaz glavne
stranice.
Pritisnite "SMS".
Odaberite karticu "SMS".
Pritisnite ovu tipku za izbor postavki
prikaza poruka.
Pritisnite ovu tipku za traženje i odabir
primatelja.
Odaberite karticu "Brze poruke".
Pritisnite ovu tipku za izbor postavki
prikaza poruka.
Pritisnite ovu tipku za pisanje nove
poruke.
Pritisnite spremnik pored odabrane
poruke za njezino brisanje.
Pritisnite ovu tipku pored odabrane
poruke za prikaz druge stranice.
Pritisnite ovu tipku za prikaz i uređivanje
postojećeg teksta.
Pritisnite ovu tipku za pisanje nove
poruke.
Pritisnite spremnik za brisanje poruke.
Radio
Izbor stanice
Pritisnite RADIO MEDIA za prikaz glavne
stranice.
Pritisnite jednu od tipki za automatsko
pretraživanje radiostanica.
Ili
Pomicanjem pokazivača pokrenite ručno
pretraživanje prema višim/nižim
frekvencijama.
Ili

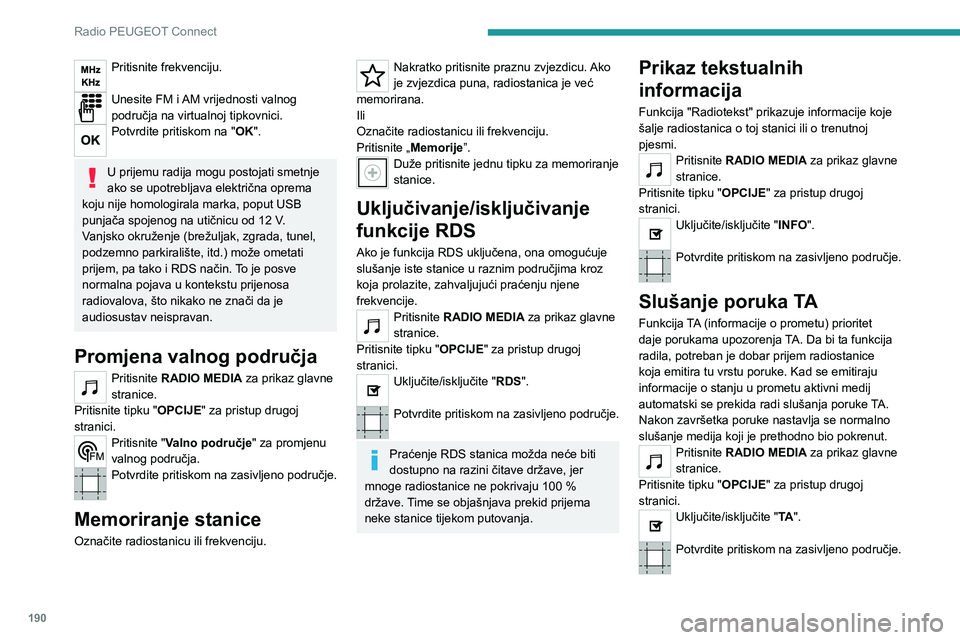

190
Radio PEUGEOT Connect
Pritisnite frekvenciju.
Unesite FM i AM vrijednosti valnog
područja na virtualnoj tipkovnici.
Potvrdite pritiskom na " OK".
U prijemu radija mogu postojati smetnje
ako se upotrebljava električna oprema
koju nije homologirala marka, poput USB
punjača spojenog na utičnicu od 12 V.
Vanjsko okruženje (brežuljak, zgrada, tunel,
podzemno parkiralište, itd.) može ometati
prijem, pa tako i RDS način. To je posve
normalna pojava u kontekstu prijenosa
radiovalova, što nikako ne znači da je
audiosustav neispravan.
Promjena valnog područja
Pritisnite RADIO MEDIA za prikaz glavne
stranice.
Pritisnite tipku "OPCIJE" za pristup drugoj
stranici.
Pritisnite "Valno područje " za promjenu
valnog područja.
Potvrdite pritiskom na zasivljeno područje.
Memoriranje stanice
Označite radiostanicu ili frekvenciju.
Nakratko pritisnite praznu zvjezdicu. Ako
je zvjezdica puna, radiostanica je već
memorirana.
Ili
Označite radiostanicu ili frekvenciju.
Pritisnite „Memorije”.
Duže pritisnite jednu tipku za memoriranje
stanice.
Uključivanje/isključivanje
funkcije RDS
Ako je funkcija RDS uključena, ona omogućuje
slušanje iste stanice u raznim područjima kroz
koja prolazite, zahvaljujući praćenju njene
frekvencije.
Pritisnite RADIO MEDIA za prikaz glavne
stranice.
Pritisnite tipku "OPCIJE" za pristup drugoj
stranici.
Uključite/isključite " RDS".
Potvrdite pritiskom na zasivljeno područje.
Praćenje RDS stanica možda neće biti
dostupno na razini čitave države, jer
mnoge radiostanice ne pokrivaju 100
%
države. Time se objašnjava prekid prijema
neke stanice tijekom putovanja.
Prikaz tekstualnih
informacija
Funkcija "Radiotekst" prikazuje informacije koje
šalje radiostanica o toj stanici ili o trenutnoj
pjesmi.
Pritisnite RADIO MEDIA za prikaz glavne
stranice.
Pritisnite tipku "OPCIJE" za pristup drugoj
stranici.
Uključite/isključite " INFO".
Potvrdite pritiskom na zasivljeno područje.
Slušanje poruka TA
Funkcija TA (informacije o prometu) prioritet
daje porukama upozorenja TA. Da bi ta funkcija
radila, potreban je dobar prijem radiostanice
koja emitira tu vrstu poruke. Kad se emitiraju
informacije o stanju u prometu aktivni medij
automatski se prekida radi slušanja poruke TA.
Nakon završetka poruke nastavlja se normalno
slušanje medija koji je prethodno bio pokrenut.
Pritisnite RADIO MEDIA za prikaz glavne
stranice.
Pritisnite tipku "OPCIJE" za pristup drugoj
stranici.
Uključite/isključite " TA".
Potvrdite pritiskom na zasivljeno područje.
Postavke zvuka
Pritisnite RADIO MEDIA za prikaz glavne
stranice.
Pritisnite tipku "OPCIJE" za pristup drugoj
stranici.
Pritisnite "Postavke zvuka ".
Odaberite karticu "Tonalitet",
"Raspored", "Zvuk", "Glas" ili "Zvona" za
konfiguriranje postavki zvuka.
Potvrdite pritiskom na strelicu za
povratak.
U kartici "Tonalitet", postavke zvuka
Grafički izgled , Bas, Medium i Treble
razlikuju se i neovisne su za svaki pojedini
izvor zvuka.
U kartici "Raspored”, postavke Svi putnici,
Vozač i Samo sprijeda zajedničke su svim
izvorima.
U kartici "Zvuk" uključite ili isključite
"Glasnoća ovisno o brzini ", "Pomoćni ulaz"
i "Taktilni zvukovi ".
Raspoređivanje zvuka (ili spacijalizacija
pomoću sustava Arkamys©) obrada je
zvuka koja omogućuje prilagođavanje
kvalitete zvuka broju putnika u vozilu.
Audiosustav u vozilu: Sustav Arkamys Sound Staging© optimizira raspoređivanje
zvuka u kabini vozila.
