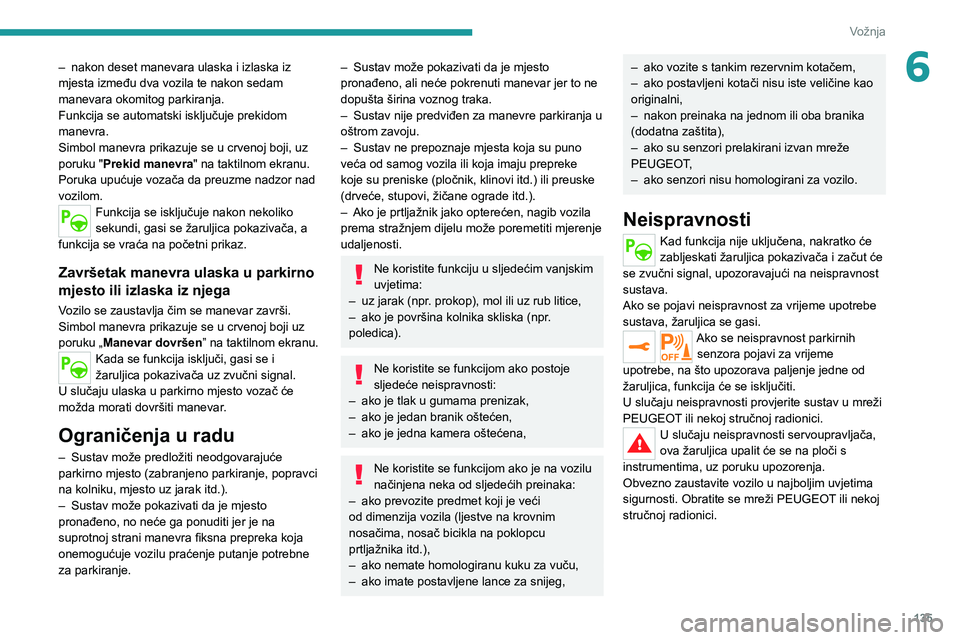

Page 137 of 260

135
Vožnja
6– nakon deset manevara ulaska i izlaska iz
mjesta između dva vozila te nakon sedam
manevara okomitog parkiranja.
Funkcija se automatski isključuje prekidom
manevra.
Simbol manevra prikazuje se u crvenoj boji, uz
poruku "
Prekid manevra " na taktilnom ekranu.
Poruka upućuje vozača da preuzme nadzor nad
vozilom.
Funkcija se isključuje nakon nekoliko
sekundi, gasi se žaruljica pokazivača, a
funkcija se vraća na početni prikaz.
Završetak manevra ulaska u parkirno
mjesto ili izlaska iz njega
Vozilo se zaustavlja čim se manevar završi.
Simbol manevra prikazuje se u crvenoj boji uz
poruku „Manevar dovršen” na taktilnom ekranu.
Kada se funkcija isključi, gasi se i
žaruljica pokazivača uz zvučni signal.
U slučaju ulaska u parkirno mjesto vozač će
možda morati dovršiti manevar.
Ograničenja u radu
– Sustav može predložiti neodgovarajuće
parkirno mjesto (zabranjeno parkiranje, popravci
na kolniku, mjesto uz jarak itd.).
–
Sustav može pokazivati da je mjesto
pronađeno, no neće ga ponuditi jer je na
suprotnoj strani manevra fiksna prepreka koja
onemogućuje vozilu praćenje putanje potrebne
za parkiranje.
– Sustav može pokazivati da je mjesto
pronađeno, ali neće pokrenuti manevar jer to ne
dopušta širina voznog traka.
–
Sustav nije predviđen za manevre parkiranja u
oštrom zavoju.
–
Sustav ne prepoznaje mjesta koja su puno
veća od samog vozila ili koja imaju prepreke
koje su preniske (pločnik, klinovi itd.) ili preuske
(drveće, stupovi, žičane ograde itd.).
–
Ako je prtljažnik jako opterećen, nagib vozila
prema stražnjem dijelu može poremetiti mjerenje
udaljenosti.
Ne koristite funkciju u sljedećim vanjskim
uvjetima:
–
uz jarak (npr
. prokop), mol ili uz rub litice,
–
ako je površina kolnika skliska (npr
.
poledica).
Ne koristite se funkcijom ako postoje
sljedeće neispravnosti:
–
ako je tlak u gumama prenizak,
–
ako je jedan branik oštećen,
–
ako je jedna kamera oštećena,
Ne koristite se funkcijom ako je na vozilu
načinjena neka od sljedećih preinaka:
–
ako prevozite predmet koji je veći
od dimenzija vozila (ljestve na krovnim
nosačima, nosač bicikla na poklopcu
prtljažnika itd.),
–
ako nemate homologiranu kuku za vuču,
–
ako imate postavljene lance za snijeg,
– ako vozite s tankim rezervnim kotačem,
– ako postavljeni kotači nisu iste veličine kao
originalni,
–
nakon preinaka na jednom ili oba branika
(dodatna zaštita),
–
ako su senzori prelakirani izvan mreže
PEUGEOT
,
–
ako senzori nisu homologirani za vozilo.
Neispravnosti
Kad funkcija nije uključena, nakratko će
zabljeskati žaruljica pokazivača i začut će
se zvučni signal, upozoravajući na neispravnost
sustava.
Ako se pojavi neispravnost za vrijeme upotrebe
sustava, žaruljica se gasi.
Ako se neispravnost parkirnih senzora pojavi za vrijeme
upotrebe, na što upozorava paljenje jedne od
žaruljica, funkcija će se isključiti.
U slučaju neispravnosti provjerite sustav u mreži
PEUGEOT ili nekoj stručnoj radionici.
U slučaju neispravnosti servoupravljača,
ova žaruljica upalit će se na ploči s
instrumentima, uz poruku upozorenja.
Obvezno zaustavite vozilo u najboljim uvjetima
sigurnosti. Obratite se mreži
PEUGEOT ili nekoj
stručnoj radionici.
Page 138 of 260

Kompatibilnost goriva
Benzinska goriva u skladu s normom EN228
koja sadrže 5 % odnosno 10 % etanola.
Dizelska goriva koja su u skladu s normama
EN590, EN16734 i EN16709 sadrže do 7 %,
10 %, 20 % i 30 % metilnog estera masne
kiseline. Čak i samo povremena upotreba goriva
B20 ili B30 zahtijeva posebne uvjete održavanja
koji se nazivaju "Otežani uvjeti".
Dizelsko gorivo s parafinom u skladu s normom
EN15940.
Upotreba bilo koje druge vrste (bio)goriva
(npr. čista ili razrijeđena ulja biljnog ili
životinjskog porijekla, lož-ulje) strogo je
zabranjena - opasnost od oštećenja motora i
sustava goriva!
Dopuštena je upotreba samo aditiva za
gorivo koji zadovoljavaju norme B715001
(benzin) ili B715000 (dizel).
Dizel pri niskoj temperaturi
Pri temperaturama nižim od 0 °C stvaranje
parafina u dizelskim ljetnim gorivima moglo bi
Već više od 20 godina, PEUGEOTTOTALovo partnerstvo pomiče granice
performansi za postizanje uspjeha u najtežim uvjetima, pobjedama u 24
sata Le Mana, na reliju Dakar, ali i u onim relijima u kojima sudjeluju svi naši
kupci širom svijeta. Za postizanje tih iznimnih rezultata, ekipa Peugeot Sport
odabrala je TOTAL QUARTZ, mazivo visoke tehnologije koje štiti motor i u
najekstremnijim uvjetima.
T QUARTZ \232titi va\232 motor u svim vr
uvjetima.
TOTAL QUARTZ INEO FIRST je vrhunsko mazivo razvijeno u suradnji timova
za istraživanje i razvoj Peugeot i Total. Posebno formulirane za motore u
vozilima Peugeot, inovativne tehnologije značajno smanjuju emisije CO
2 i n a
učinkovit način pruža zaštitu vašem motoru od začepljivanja.
PEUGEO & T
P ARTNERI U REZUL

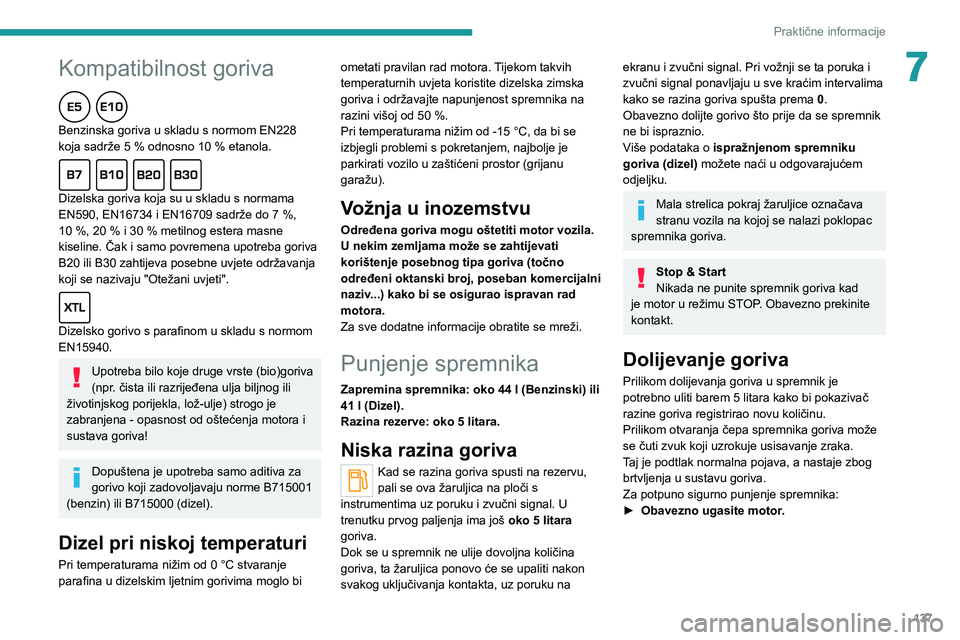

Page 139 of 260

137
Praktične informacije
7
Kompatibilnost goriva
Benzinska goriva u skladu s normom EN228
koja sadrže 5 % odnosno 10 % etanola.
Dizelska goriva koja su u skladu s normama
EN590, EN16734 i EN16709 sadrže do 7 %,
10
%, 20 % i 30 % metilnog estera masne
kiseline. Čak i samo povremena upotreba goriva
B20 ili B30 zahtijeva posebne uvjete održavanja
koji se nazivaju "Otežani uvjeti".
Dizelsko gorivo s parafinom u skladu s normom
EN15940.
Upotreba bilo koje druge vrste (bio)goriva
(npr. čista ili razrijeđena ulja biljnog ili
životinjskog porijekla, lož-ulje) strogo je
zabranjena - opasnost od oštećenja motora i
sustava goriva!
Dopuštena je upotreba samo aditiva za
gorivo koji zadovoljavaju norme B715001
(benzin) ili B715000 (dizel).
Dizel pri niskoj temperaturi
Pri temperaturama nižim od 0 °C stvaranje
parafina u dizelskim ljetnim gorivima moglo bi ometati pravilan rad motora.
Tijekom takvih
temperaturnih uvjeta koristite dizelska zimska
goriva i održavajte napunjenost spremnika na
razini višoj od 50 %.
Pri temperaturama nižim od -15 °C, da bi se
izbjegli problemi s pokretanjem, najbolje je
parkirati vozilo u zaštićeni prostor (grijanu
garažu).
Vožnja u inozemstvu
Određena goriva mogu oštetiti motor vozila.
U nekim zemljama može se zahtijevati
korištenje posebnog tipa goriva (točno
određeni oktanski broj, poseban komercijalni
naziv...) kako bi se osigurao ispravan rad
motora.
Za sve dodatne informacije obratite se mreži.
Punjenje spremnika
Zapremina spremnika: oko 44 l (Benzinski) ili
41 l (Dizel).
Razina rezerve: oko 5 litara.
Niska razina goriva
Kad se razina goriva spusti na rezervu,
pali se ova žaruljica na ploči s
instrumentima uz poruku i zvučni signal. U
trenutku prvog paljenja ima još oko 5 litara
goriva.
Dok se u spremnik ne ulije dovoljna količina
goriva, ta žaruljica ponovo će se upaliti nakon
svakog uključivanja kontakta, uz poruku na
ekranu i zvučni signal. Pri vožnji se ta poruka i
zvučni signal ponavljaju u sve kraćim intervalima
kako se razina goriva spušta prema 0.
Obavezno dolijte gorivo što prije da se spremnik
ne bi ispraznio.
Više podataka o ispražnjenom spremniku
goriva (dizel) možete naći u odgovarajućem
odjeljku.
Mala strelica pokraj žaruljice označava
stranu vozila na kojoj se nalazi poklopac
spremnika goriva.
Stop & Start
Nikada ne punite spremnik goriva kad
je motor u režimu STOP. Obavezno prekinite
kontakt.
Dolijevanje goriva
Prilikom dolijevanja goriva u spremnik je
potrebno uliti barem 5 litara kako bi pokazivač
razine goriva registrirao novu količinu.
Prilikom otvaranja čepa spremnika goriva može
se čuti zvuk koji uzrokuje usisavanje zraka.
Taj je podtlak normalna pojava, a nastaje zbog
brtvljenja u sustavu goriva.
Za potpuno sigurno punjenje spremnika:
►
Obavezno ugasite motor
.

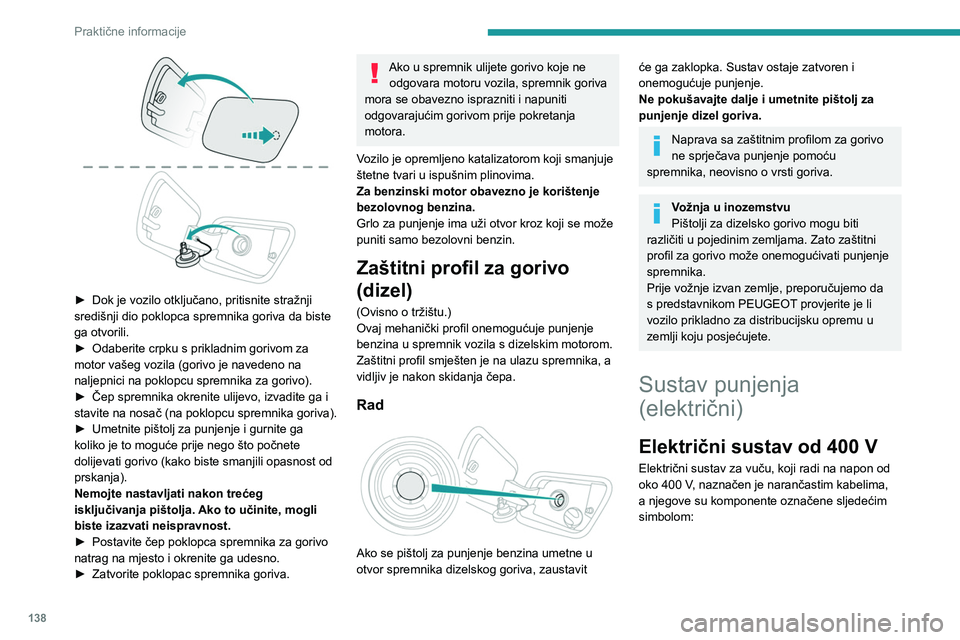

Page 140 of 260

138
Praktične informacije
► Dok je vozilo otključano, pritisnite stražnji
središnji dio poklopca spremnika goriva da biste
ga otvorili.
►
Odaberite crpku s prikladnim gorivom za
motor vašeg vozila (gorivo je navedeno na
naljepnici na poklopcu spremnika za gorivo).
►
Čep spremnika okrenite ulijevo, izvadite ga i
stavite na nosač (na poklopcu
spremnika goriva).
►
Umetnite pištolj za punjenje i gurnite ga
koliko je to moguće prije nego što počnete
dolijevati gorivo (kako biste smanjili opasnost od
prskanja).
Nemojte nastavljati nakon trećeg
isključivanja pištolja.
Ako to učinite, mogli
biste izazvati neispravnost.
►
Postavite čep poklopca spremnika za gorivo
natrag na mjesto i okrenite ga udesno.
►
Zatvorite poklopac spremnika goriva.
Ako u spremnik ulijete gorivo koje ne odgovara motoru vozila, spremnik goriva
mora se obavezno isprazniti i napuniti
odgovarajućim gorivom prije pokretanja
motora.
Vozilo je opremljeno katalizatorom koji smanjuje
štetne tvari u ispušnim plinovima.
Za benzinski motor obavezno je korištenje
bezolovnog benzina.
Grlo za punjenje ima uži otvor kroz koji se može
puniti samo bezolovni benzin.
Zaštitni profil za gorivo
(dizel)
(Ovisno o tržištu.)
Ovaj mehanički profil onemogućuje punjenje
benzina u spremnik vozila s dizelskim motorom.
Zaštitni profil smješten je na ulazu spremnika, a
vidljiv je nakon skidanja čepa.
Rad
Ako se pištolj za punjenje benzina umetne u
otvor spremnika dizelskog goriva, zaustavit
će ga zaklopka. Sustav ostaje zatvoren i
onemogućuje punjenje.
Ne pokušavajte dalje i umetnite pištolj za
punjenje dizel goriva.
Naprava sa zaštitnim profilom za gorivo
ne sprječava punjenje pomoću
spremnika, neovisno o vrsti goriva.
Vožnja u inozemstvu
Pištolji za dizelsko gorivo mogu biti
različiti u pojedinim zemljama. Zato zaštitni
profil za gorivo može onemogućivati punjenje
spremnika.
Prije vožnje izvan zemlje, preporučujemo da
s predstavnikom PEUGEOT provjerite je li
vozilo prikladno za distribucijsku opremu u
zemlji koju posjećujete.
Sustav punjenja
(električni)
Električni sustav od 400 V
Električni sustav za vuču, koji radi na napon od
oko 400 V, naznačen je narančastim kabelima,
a njegove su komponente označene sljedećim
simbolom:
Pogonski sklop električnog vozila može
se jako zagrijati tijekom upotrebe i nakon
isključivanja kontakta.
Obratite pažnju na poruke upozorenja
prikazane na naljepnicama, posebice na one
s unutarnje strane poklopca.
Svi radovi ili izmjene na električnom sustavu
vozila (uključujući pogonski akumulator,
priključke, narančaste kabele i druge
komponente vidljive iznutra ili izvana) strogo
su zabranjeni – opasnost od teških opeklina
ili potencijalno smrtonosnog strujnog udara
(kratki spoj / strujni udar)!
U slučaju problema, uvijek se obratite mreži
PEUGEOT ili stručnoj radionici.

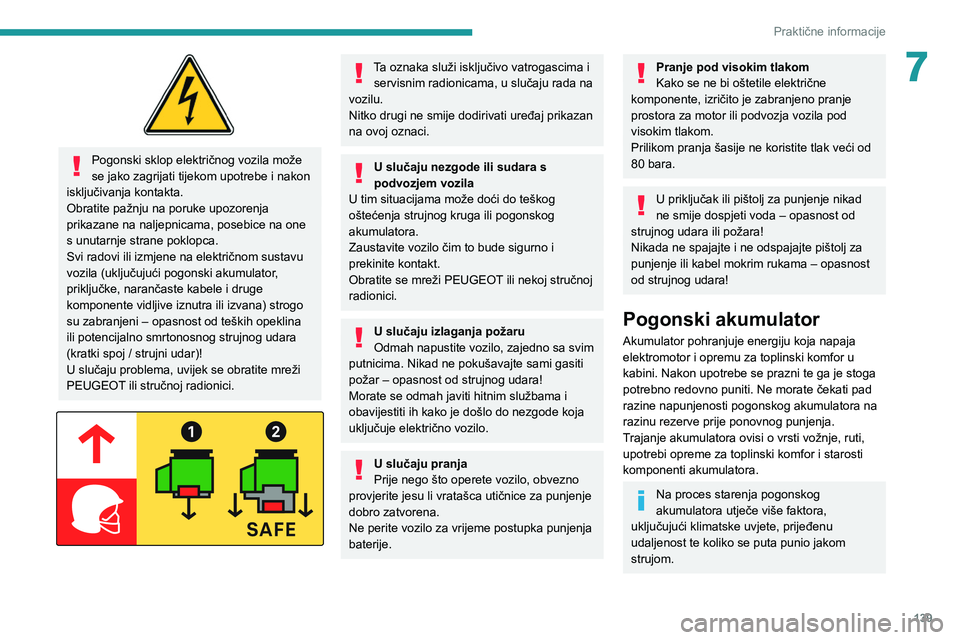

Page 141 of 260

139
Praktične informacije
7
Pogonski sklop električnog vozila može
se jako zagrijati tijekom upotrebe i nakon
isključivanja kontakta.
Obratite pažnju na poruke upozorenja
prikazane na naljepnicama, posebice na one
s unutarnje strane poklopca.
Svi radovi ili izmjene na električnom sustavu
vozila (uključujući pogonski akumulator,
priključke, narančaste kabele i druge
komponente vidljive iznutra ili izvana) strogo
su zabranjeni – opasnost od teških opeklina
ili potencijalno smrtonosnog strujnog udara
(kratki spoj / strujni udar)!
U slučaju problema, uvijek se obratite mreži
PEUGEOT ili stručnoj radionici.
Ta oznaka služi isključivo vatrogascima i servisnim radionicama, u slučaju rada na
vozilu.
Nitko drugi ne smije dodirivati uređaj prikazan
na ovoj oznaci.
U slučaju nezgode ili sudara s
podvozjem vozila
U tim situacijama može doći do teškog
oštećenja strujnog kruga ili
pogonskog
akumulatora.
Zaustavite vozilo čim to bude sigurno i
prekinite kontakt.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju izlaganja požaru
Odmah napustite vozilo, zajedno sa svim
putnicima. Nikad ne pokušavajte sami gasiti
požar – opasnost od strujnog udara!
Morate se odmah javiti hitnim službama i
obavijestiti ih kako je došlo do nezgode koja
uključuje električno vozilo.
U slučaju pranja
Prije nego što operete vozilo, obvezno
provjerite jesu li vratašca utičnice za punjenje
dobro zatvorena.
Ne perite vozilo za vrijeme postupka punjenja
baterije.
Pranje pod visokim tlakom
Kako se ne bi oštetile električne
komponente, izričito je zabranjeno pranje
prostora za motor ili podvozja vozila pod
visokim tlakom.
Prilikom pranja šasije ne koristite tlak veći od
80 bara.
U priključak ili pištolj za punjenje nikad
ne smije dospjeti voda – opasnost od
strujnog udara ili požara!
Nikada ne spajajte i ne odspajajte pištolj za
punjenje ili kabel mokrim rukama – opasnost
od strujnog udara!
Pogonski akumulator
Akumulator pohranjuje energiju koja napaja
elektromotor i opremu za toplinski komfor u
kabini. Nakon upotrebe se prazni te ga je stoga
potrebno redovno puniti. Ne morate čekati pad
razine napunjenosti pogonskog akumulatora na
razinu rezerve prije ponovnog punjenja.
Trajanje akumulatora ovisi o vrsti vožnje, ruti,
upotrebi opreme za toplinski komfor i starosti
komponenti akumulatora.
Na proces starenja pogonskog
akumulatora utječe više faktora,
uključujući klimatske uvjete, prijeđenu
udaljenost te koliko se puta punio jakom
strujom.
Page 142 of 260

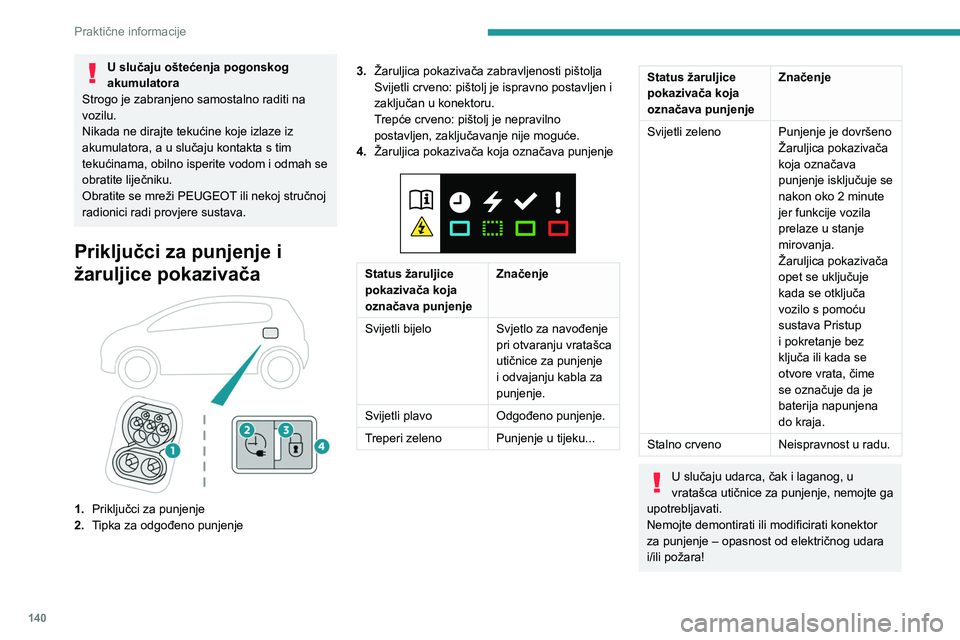

140
Praktične informacije
U slučaju oštećenja pogonskog
akumulatora
Strogo je zabranjeno samostalno raditi na
vozilu.
Nikada ne dirajte tekućine koje izlaze iz
akumulatora, a u slučaju kontakta s tim
tekućinama, obilno isperite vodom i odmah se
obratite liječniku.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici radi provjere sustava.
Priključci za punjenje i
žaruljice pokazivača
1. Priključci za punjenje
2. Tipka za odgođeno punjenje 3.
Žaruljica pokazivača zabravljenosti pištolja
Svijetli crveno: pištolj je ispravno postavljen i
zaključan u konektoru.
Trepće crveno: pištolj je nepravilno
postavljen, zaključavanje nije moguće.
4. Žaruljica pokazivača koja označava punjenje
Status žaruljice
pokazivača koja
označava punjenje Značenje
Svijetli bijelo Svjetlo za navođenje
pri otvaranju vratašca
utičnice za punjenje
i odvajanju kabla za
punjenje.
Svijetli plavo Odgođeno punjenje.
Treperi zeleno Punjenje u tijeku...
Status žaruljice
pokazivača koja
označava punjenje Značenje
Svijetli zeleno Punjenje je dovršeno Žaruljica pokazivača
koja označava
punjenje isključuje se
nakon oko 2 minute
jer funkcije vozila
prelaze u stanje
mirovanja.
Žaruljica pokazivača
opet se uključuje
kada se otključa
vozilo s pomoću
sustava Pristup
i pokretanje bez
ključa ili kada se
otvore vrata, čime
se označuje da je
baterija napunjena
do kraja.
Stalno crveno Neispravnost u radu.
U slučaju udarca, čak i laganog, u
vratašca utičnice za punjenje, nemojte ga
upotrebljavati.
Nemojte demontirati ili modificirati konektor
za punjenje – opasnost od električnog udara
i/ili požara!
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Kablovi za punjenje,
utičnice i punjači
Kabel za punjenje isporučen s vozilom (ovisno o
izvedbi) kompatibilan je s električnim sustavom
u državi u kojoj je kupljen. Prilikom putovanja u
inozemstvo, provjerite kompatibilnost lokalnih
električnih sustava s kablom za punjenje.
Potpuni asortiman kablova za punjenje dostupan
je kod zastupnika.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici i zatražite dodatne informacije te
prikladne kabele za punjenje.
Page 143 of 260

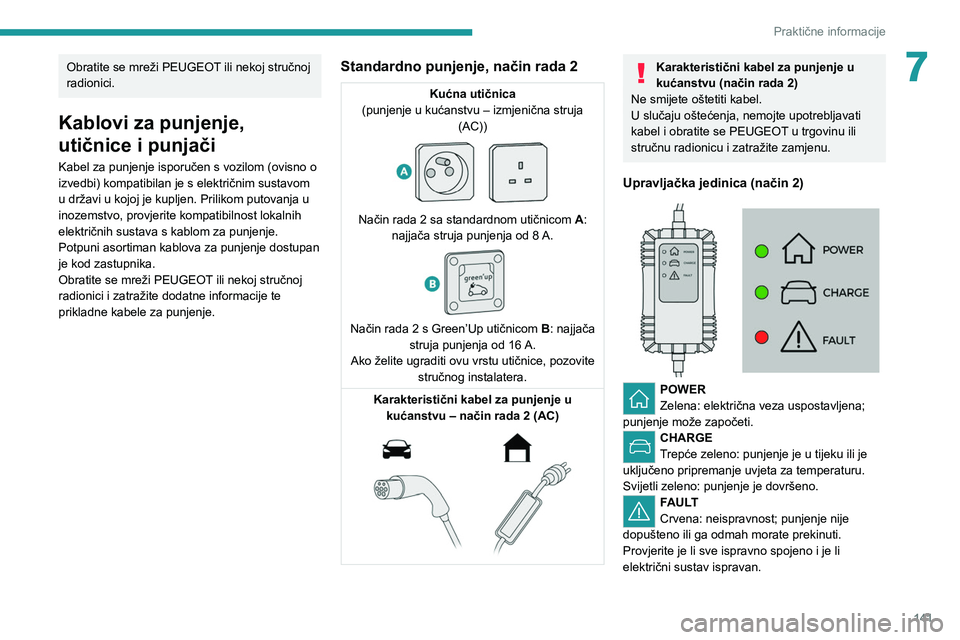

141
Praktične informacije
7Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Kablovi za punjenje,
utičnice i punjači
Kabel za punjenje isporučen s vozilom (ovisno o
izvedbi) kompatibilan je s električnim sustavom
u državi u kojoj je kupljen. Prilikom putovanja u
inozemstvo, provjerite kompatibilnost lokalnih
električnih sustava s kablom za punjenje.
Potpuni asortiman kablova za punjenje dostupan
je kod zastupnika.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici i zatražite dodatne informacije te
prikladne kabele za punjenje.
Standardno punjenje, način rada 2
Kućna utičnica
(punjenje u kućanstvu – izmjenična struja (AC))
Način rada 2 sa standardnom utičnicom A:
najjača struja punjenja od 8 A.
Način rada 2 s Green’Up utičnicom B: najjača
struja punjenja od 16 A.
Ako želite ugraditi ovu vrstu utičnice, pozovite stručnog instalatera.
Karakteristični kabel za punjenje u kućanstvu – način rada
2 (AC)
Karakteristični kabel za punjenje u
kućanstvu (način rada 2)
Ne smijete oštetiti kabel.
U slučaju oštećenja, nemojte upotrebljavati
kabel i obratite se PEUGEOT u trgovinu ili
stručnu radionicu i zatražite zamjenu.
Upravljačka jedinica (način 2)
POWER
Zelena: električna veza uspostavljena;
punjenje može započeti.
CHARGE
Trepće zeleno: punjenje je u tijeku ili je
uključeno pripremanje uvjeta za temperaturu.
Svijetli zeleno: punjenje je dovršeno.
FAULT
Crvena: neispravnost; punjenje nije
dopušteno ili ga odmah morate prekinuti.
Provjerite je li sve ispravno spojeno i je li
električni sustav ispravan.
Page 144 of 260

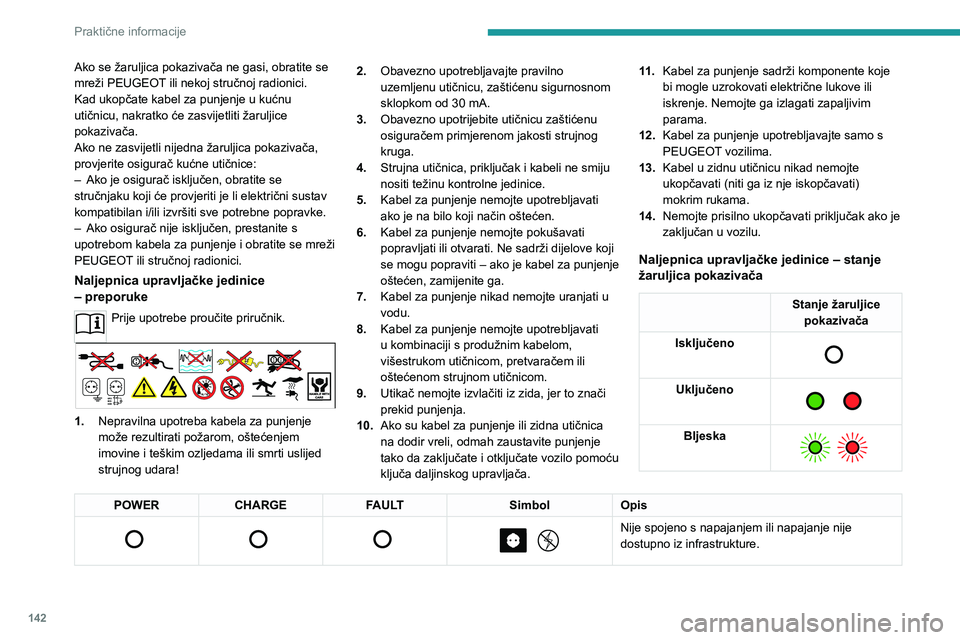

142
Praktične informacije
Ako se žaruljica pokazivača ne gasi, obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Kad ukopčate kabel za punjenje u kućnu
utičnicu, nakratko će zasvijetliti žaruljice
pokazivača.
Ako ne zasvijetli nijedna žaruljica pokazivača,
provjerite osigurač kućne utičnice:
–
Ako je osigurač isključen, obratite se
stručnjaku koji će provjeriti je li električni sustav
kompatibilan i/ili izvršiti sve potrebne popravke.
–
Ako osigurač nije isključen, prestanite s
upotrebom kabela za punjenje i obratite se mreži
PEUGEOT
ili stručnoj radionici.
Naljepnica upravljačke jedinice
– preporuke
Prije upotrebe proučite priručnik.
1.Nepravilna upotreba kabela za punjenje
može rezultirati požarom, oštećenjem
imovine i teškim ozljedama ili smrti uslijed
strujnog udara! 2.
Obavezno upotrebljavajte pravilno
uzemljenu utičnicu, zaštićenu sigurnosnom
sklopkom od 30 mA.
3. Obavezno upotrijebite utičnicu zaštićenu
osiguračem primjerenom jakosti strujnog
kruga.
4. Strujna utičnica, priključak i kabeli ne smiju
nositi težinu kontrolne jedinice.
5. Kabel za punjenje nemojte upotrebljavati
ako je na bilo koji način oštećen.
6. Kabel za punjenje nemojte pokušavati
popravljati ili otvarati. Ne sadrži dijelove koji
se mogu popraviti – ako je kabel za punjenje
oštećen, zamijenite ga.
7. Kabel za punjenje nikad nemojte uranjati u
vodu.
8. Kabel za punjenje nemojte upotrebljavati
u kombinaciji s produžnim kabelom,
višestrukom utičnicom, pretvaračem ili
oštećenom strujnom utičnicom.
9. Utikač nemojte izvlačiti iz zida, jer to znači
prekid punjenja.
10. Ako su kabel za punjenje ili zidna utičnica
na dodir vreli, odmah zaustavite punjenje
tako da zaključate i otključate vozilo pomoću
ključa daljinskog upravljača. 11 .
Kabel za punjenje sadrži komponente koje
bi mogle uzrokovati električne lukove ili
iskrenje. Nemojte ga izlagati zapaljivim
parama.
12. Kabel za punjenje upotrebljavajte samo s
PEUGEOT vozilima.
13. Kabel u zidnu utičnicu nikad nemojte
ukopčavati (niti ga iz nje iskopčavati)
mokrim rukama.
14. Nemojte prisilno ukopčavati priključak ako je
zaključan u vozilu.
Naljepnica upravljačke jedinice – stanje
žaruljica pokazivača
Stanje žaruljice
pokazivača
Isključeno
Uključeno
Bljeska
POWER CHARGE FAULT SimbolOpis
Nije spojeno s napajanjem ili napajanje nije
dostupno iz infrastrukture.
