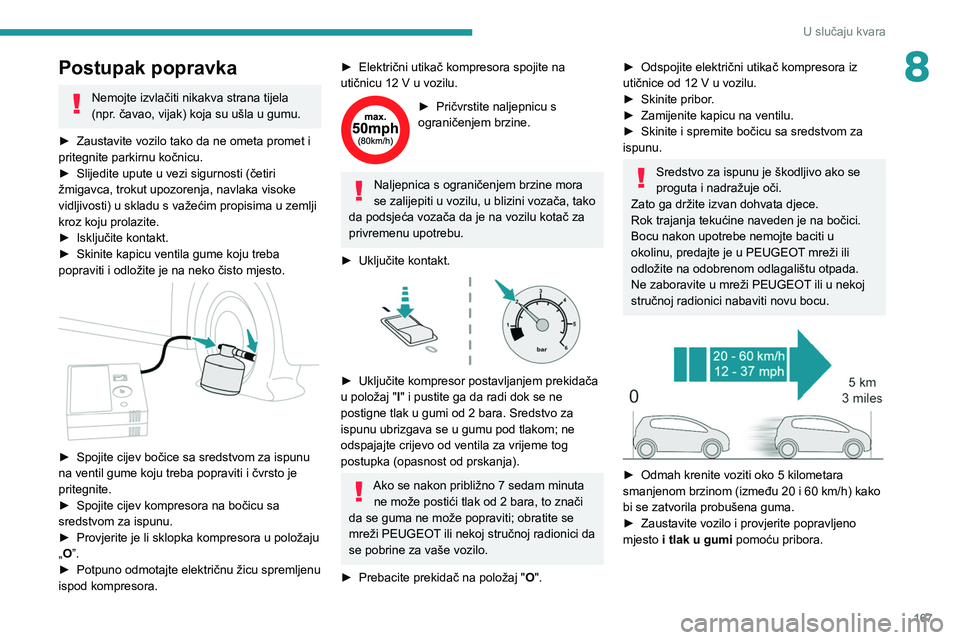

Page 169 of 260

167
U slučaju kvara
8Postupak popravka
Nemojte izvlačiti nikakva strana tijela
(npr. čavao, vijak) koja su ušla u gumu.
►
Zaustavite vozilo tako da ne ometa promet i
pritegnite parkirnu kočnicu.
►
Slijedite upute u vezi sigurnosti (četiri
žmigavca, trokut upozorenja, navlaka visoke
vidljivosti) u skladu s važećim propisima u zemlji
kroz koju prolazite.
►
Isključite kontakt.
►
Skinite kapicu ventila gume koju treba
popraviti i odložite je na neko čisto mjesto.
► Spojite cijev bočice sa sredstvom za ispunu
na ventil gume koju treba popraviti i čvrsto je
pritegnite.
►
Spojite cijev kompresora na bočicu sa
sredstvom za ispunu.
►
Provjerite je li sklopka kompresora u položaju
„
O”.
►
Potpuno odmotajte električnu žicu spremljenu
ispod kompresora.
► Električni utikač kompresora spojite na
utičnicu 12 V u vozilu.
► Pričvrstite naljepnicu s
ograničenjem brzine.
Naljepnica s ograničenjem brzine mora
se zalijepiti u vozilu, u blizini vozača, tako
da podsjeća vozača da je na vozilu kotač za
privremenu upotrebu.
►
Uključite kontakt.
► Uključite kompresor postavljanjem prekidača
u položaj " I
" i pustite ga da radi dok se ne
postigne tlak u gumi od 2 bara. Sredstvo za
ispunu ubrizgava se u gumu pod tlakom; ne
odspajajte crijevo od ventila za vrijeme tog
postupka (opasnost od prskanja).
Ako se nakon približno 7 sedam minuta ne može postići tlak od 2 bara, to znači
da se guma ne može popraviti; obratite se
mreži PEUGEOT ili nekoj stručnoj radionici da
se pobrine za vaše vozilo.
►
Prebacite prekidač na položaj " O
".
► Odspojite električni utikač kompresora iz
utičnice od 12 V u vozilu.
►
Skinite pribor
.
►
Zamijenite kapicu na ventilu.
►
Skinite i spremite bočicu sa sredstvom za
ispunu.
Sredstvo za ispunu je škodljivo ako se
proguta i nadražuje oči.
Zato ga držite izvan dohvata djece.
Rok trajanja tekućine naveden je na bočici.
Bocu nakon upotrebe nemojte baciti u
okolinu, predajte je u PEUGEOT mreži ili
odložite na odobrenom odlagalištu otpada.
Ne zaboravite u mreži PEUGEOT ili u nekoj
stručnoj radionici nabaviti novu bocu.
► Odmah krenite voziti oko 5 kilometara
smanjenom brzinom (između 20 i 60 km/h) kako
bi se zatvorila probušena guma.
►
Zaustavite vozilo i provjerite popravljeno
mjesto
i tlak u gumi pomoću pribora.

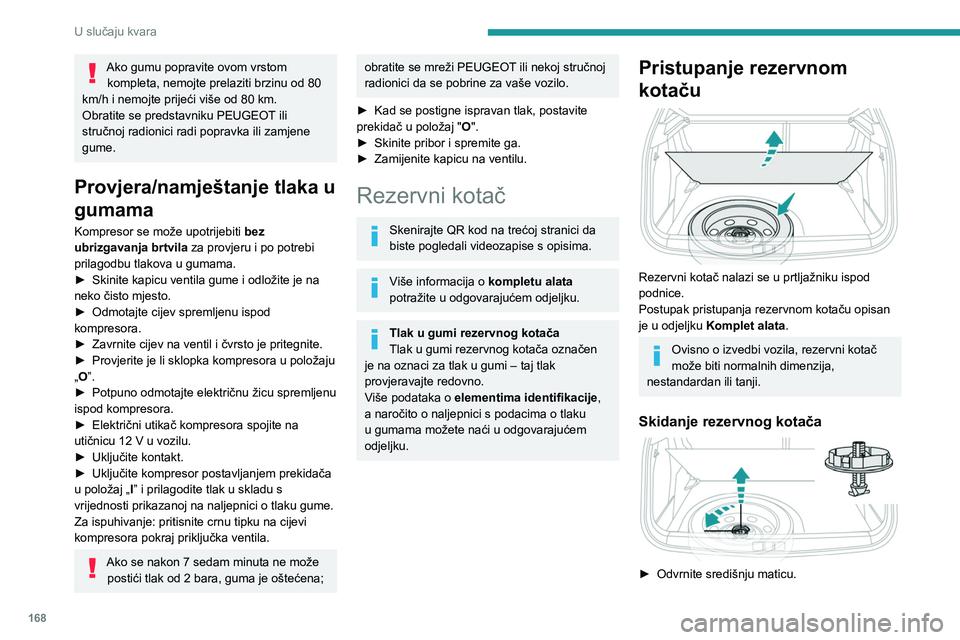

Page 170 of 260

168
U slučaju kvara
Ako gumu popravite ovom vrstom kompleta, nemojte prelaziti brzinu od 80
km/h i nemojte prijeći više od 80 km.
Obratite se predstavniku PEUGEOT ili
stručnoj radionici radi popravka ili zamjene
gume.
Provjera/namještanje tlaka u
gumama
Kompresor se može upotrijebiti bez
ubrizgavanja brtvila za provjeru i po potrebi
prilagodbu tlakova u gumama.
►
Skinite kapicu ventila gume i odložite je na
neko čisto mjesto.
►
Odmotajte cijev spremljenu ispod
kompresora.
►
Zavrnite cijev na ventil i čvrsto je pritegnite.
►
Provjerite je li sklopka kompresora u položaju
„
O”.
►
Potpuno odmotajte električnu žicu spremljenu
ispod kompresora.
►
Električni utikač kompresora spojite na
utičnicu 12
V u vozilu.
►
Uključite kontakt.
►
Uključite kompresor postavljanjem prekidača
u položaj „ I
” i prilagodite tlak u skladu s
vrijednosti prikazanoj na naljepnici o tlaku gume.
Za ispuhivanje: pritisnite crnu tipku na cijevi
kompresora pokraj priključka ventila.
Ako se nakon 7 sedam minuta ne može postići tlak od 2 bara, guma je oštećena;
obratite se mreži PEUGEOT ili nekoj stručnoj
radionici da se pobrine za vaše vozilo.
►
Kad se postigne ispravan tlak, postavite
prekidač u položaj " O
".
►
Skinite pribor i spremite ga.
►
Zamijenite kapicu na ventilu.
Rezervni kotač
Skenirajte QR kod na trećoj stranici da
biste pogledali videozapise s opisima.
Više informacija o kompletu alata
potražite u odgovarajućem odjeljku.
Tlak u gumi rezervnog kotača
Tlak u gumi rezervnog kotača označen
je na oznaci za tlak u gumi – taj tlak
provjeravajte redovno.
Više podataka o elementima identifikacije,
a naročito o naljepnici s podacima o tlaku
u gumama možete naći u odgovarajućem
odjeljku.
Pristupanje rezervnom
kotaču
Rezervni kotač nalazi se u prtljažniku ispod
podnice.
Postupak pristupanja rezervnom kotaču opisan
je u odjeljku Komplet alata.
Ovisno o izvedbi vozila, rezervni kotač
može biti normalnih dimenzija,
nestandardan ili tanji.
Skidanje rezervnog kotača
► Odvrnite središnju maticu.
► Skinite pričvrsne elemente (maticu i vijak).
► Rezervni kotač podignite prema sebi sa
stražnje strane.
► Izvadite kotač iz prtljažnika.
Vraćanje rezervnog kotača na mjesto
Probušena guma ne može se staviti
ispod podnice prtljažnika.
► Vratite rezervni kotač natrag na mjesto u
njegovo ležište.
► Otpustite maticu na vijku za nekoliko krugova.
► Postavite pričvrsne elemente (maticu i vijak)
u središte kotača.
► Zategnite središnju maticu toliko da kotač
bude dobro učvršćen.
► Ovisno o izvedbi, u sredinu kotača stavite
kutiju s alatom i zakvačite je.
Skidanje kotača
Zaustavljanje vozila
Vozilo zaustavite na mjestu gdje neće
blokirati promet, na vodoravnoj, stabilnoj i
neskliskoj podlozi.

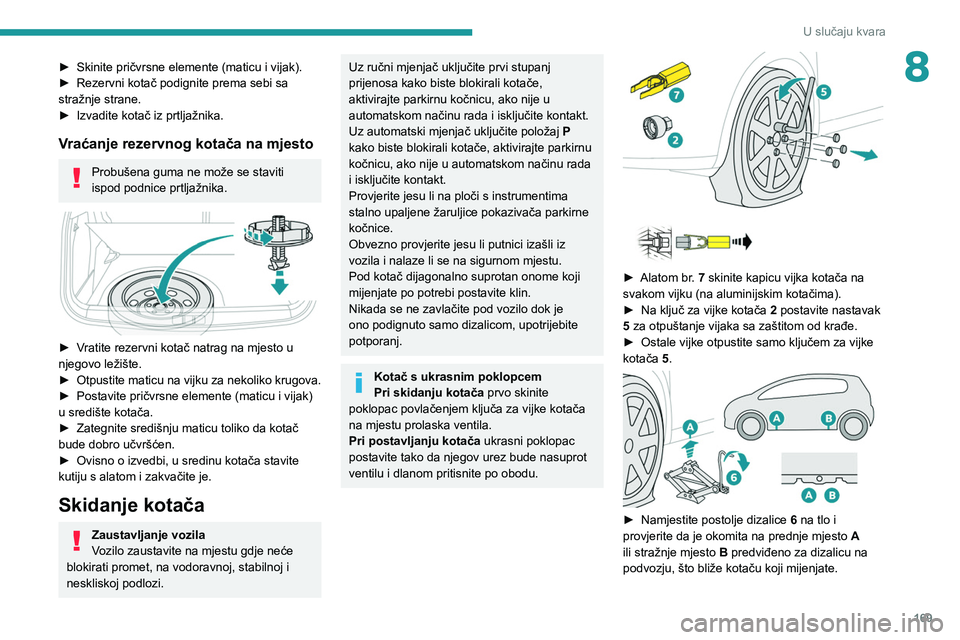

Page 171 of 260

169
U slučaju kvara
8► Skinite pričvrsne elemente (maticu i vijak).
► Rezervni kotač podignite prema sebi sa
stražnje strane.
►
Izvadite kotač iz prtljažnika.
Vraćanje rezervnog kotača na mjesto
Probušena guma ne može se staviti
ispod podnice prtljažnika.
► Vratite rezervni kotač natrag na mjesto u
njegovo ležište.
►
Otpustite
maticu na vijku za nekoliko krugova.
►
Postavite pričvrsne elemente (maticu i vijak)
u središte kotača.
►
Zategnite središnju maticu toliko da kotač
bude dobro učvršćen.
►
Ovisno o izvedbi, u sredinu kotača stavite
kutiju s alatom i zakvačite je.
Skidanje kotača
Zaustavljanje vozila
Vozilo zaustavite na mjestu gdje neće
blokirati promet, na vodoravnoj, stabilnoj i
neskliskoj podlozi.
Uz ručni mjenjač uključite prvi stupanj
prijenosa kako biste blokirali kotače,
aktivirajte parkirnu kočnicu, ako nije u
automatskom načinu rada i isključite kontakt.
Uz automatski mjenjač uključite položaj
P
kako biste blokirali kotače, aktivirajte parkirnu
kočnicu, ako nije u automatskom načinu rada
i isključite kontakt.
Provjerite jesu li na ploči s instrumentima
stalno upaljene žaruljice pokazivača parkirne
kočnice.
Obvezno provjerite jesu li putnici izašli iz
vozila i nalaze li se na sigurnom mjestu.
Pod kotač dijagonalno suprotan onome koji
mijenjate po potrebi postavite klin.
Nikada se ne zavlačite pod vozilo dok je
ono podignuto samo dizalicom, upotrijebite
potporanj.
Kotač s ukrasnim poklopcem
Pri skidanju kotača prvo skinite
poklopac povlačenjem ključa za vijke kotača
na mjestu prolaska ventila.
Pri postavljanju kotača ukrasni poklopac
postavite tako da njegov urez bude nasuprot
ventilu i dlanom pritisnite po obodu.
► Alatom br . 7 skinite kapicu vijka kotača na
svakom vijku (na aluminijskim kotačima).
►
Na ključ za vijke kotača 2
postavite nastavak
5 za otpuštanje vijaka sa zaštitom od krađe.
►
Ostale vijke otpustite samo ključem za vijke
kotača
5.
► Namjestite postolje dizalice 6 na tlo i
provjerite da je okomita na prednje mjesto A
ili stražnje mjesto B predviđeno za dizalicu na
podvozju, što bliže kotaču koji mijenjate.

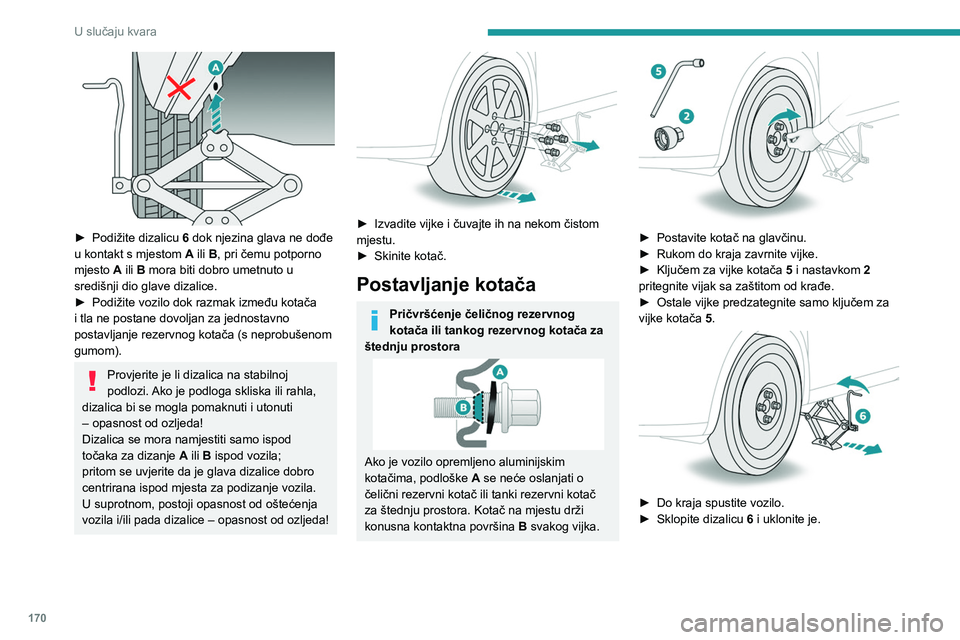

Page 172 of 260

170
U slučaju kvara
► Podižite dizalicu 6 dok njezina glava ne dođe
u kontakt s mjestom A ili B, pri čemu potporno
mjesto A ili B mora biti dobro umetnuto u
središnji dio glave dizalice.
►
Podižite vozilo dok razmak između kotača
i tla ne postane dovoljan za jednostavno
postavljanje rezervnog kotača (s neprobušenom
gumom).
Provjerite je li dizalica na stabilnoj
podlozi. Ako je podloga skliska ili rahla,
dizalica bi se mogla pomaknuti i utonuti
– opasnost od ozljeda!
Dizalica se mora namjestiti samo ispod
točaka za dizanje A ili B ispod vozila;
pritom se uvjerite da je glava dizalice dobro
centrirana ispod mjesta za podizanje vozila.
U suprotnom, postoji opasnost od oštećenja
vozila i/ili pada dizalice – opasnost od ozljeda!
► Izvadite vijke i čuvajte ih na nekom čistom
mjestu.
►
Skinite kotač.
Postavljanje kotača
Pričvršćenje čeličnog rezervnog
kotača ili tankog rezervnog kotača za
štednju prostora
Ako je vozilo opremljeno aluminijskim
kotačima, podloške A se neće oslanjati o
čelični rezervni kotač ili tanki rezervni kotač
za štednju prostora. Kotač na mjestu drži
konusna kontaktna površina B svakog vijka.
► Postavite kotač na glavčinu.
► Rukom do kraja zavrnite vijke.
►
Ključem za vijke kotača 5
i nastavkom 2
pritegnite vijak sa zaštitom od krađe.
►
Ostale vijke predzategnite samo ključem za
vijke kotača
5.
► Do kraja spustite vozilo.
► Sklopite dizalicu 6
i uklonite je.
► Ključem za vijke kotača 5 s nastavkom 2
pritegnite vijak sa zaštitom od krađe.
► Ostale vijke do kraja zategnite samo ključem
za vijke kotača 5.
► Na vijke postavite kapice (ovisno o opremi).
► Spremite alat.
Nakon zamjene kotača
Nestandardan ili 'tanki' rezervni kotač
Isključite određene funkcije pomoći u vožnji
(Active Safety Brake, Prilagodljivi tempomat
itd.).
Nemojte voziti brzinom većom od maksimalno
dopuštenih 80 km/h ili na maksimalnu
udaljenost od 80 km.
Nije dopuštena vožnja s više od jednog
rezervnog kotača tog tipa.

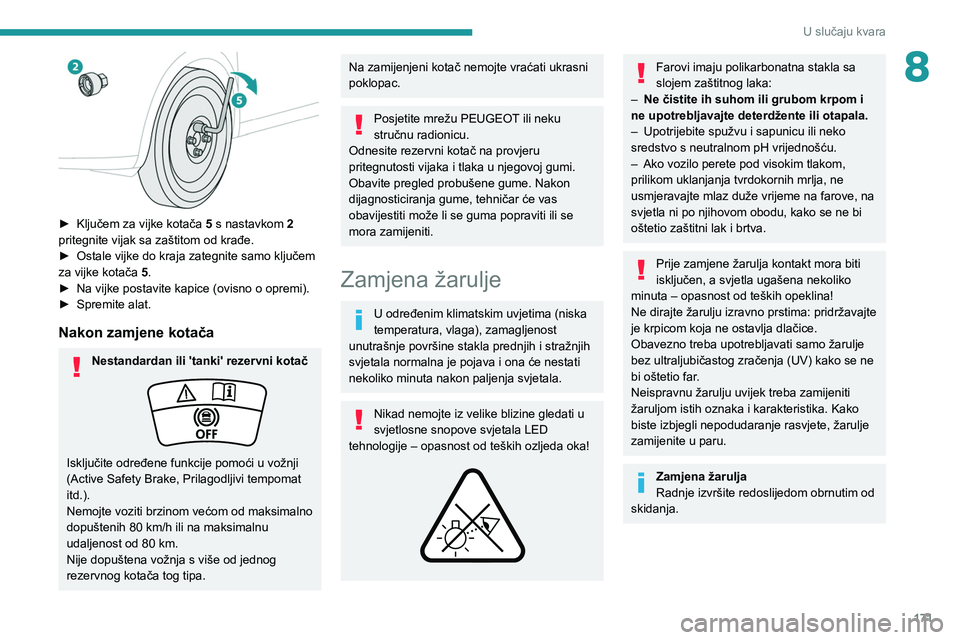

Page 173 of 260

171
U slučaju kvara
8
► Ključem za vijke kotača 5 s nastavkom 2
pritegnite vijak sa zaštitom od krađe.
►
Ostale vijke do kraja zategnite samo ključem
za vijke kotača
5.
►
Na vijke postavite kapice (ovisno o opremi).
►
Spremite alat.
Nakon zamjene kotača
Nestandardan ili 'tanki' rezervni kotač
Isključite određene funkcije pomoći u vožnji
(Active Safety Brake, Prilagodljivi tempomat
itd.).
Nemojte voziti brzinom većom od maksimalno
dopuštenih 80 km/h ili na maksimalnu
udaljenost od 80 km.
Nije dopuštena vožnja s više od jednog
rezervnog kotača tog tipa.
Na zamijenjeni kotač nemojte vraćati ukrasni
poklopac.
Posjetite mrežu PEUGEOT ili neku
stručnu radionicu.
Odnesite rezervni kotač na provjeru
pritegnutosti vijaka i tlaka u njegovoj gumi.
Obavite pregled probušene gume. Nakon
dijagnosticiranja gume, tehničar će vas
obavijestiti može li se guma popraviti ili se
mora zamijeniti.
Zamjena žarulje
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i stražnjih
svjetala normalna je pojava i ona će nestati
nekoliko minuta nakon paljenja svjetala.
Nikad nemojte iz velike blizine gledati u
svjetlosne snopove svjetala LED
tehnologije – opasnost od teških ozljeda oka!
Farovi imaju polikarbonatna stakla sa
slojem zaštitnog laka:
–
Ne čistite ih suhom ili grubom krpom i
ne upotrebljavajte deterdžente ili otapala.
–
Upotrijebite spužvu i sapunicu ili neko
sredstvo s neutralnom pH vrijednošću.
–
Ako vozilo perete pod visokim tlakom,
prilikom uklanjanja tvrdokornih mrlja, ne
usmjeravajte mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako se ne bi
oštetio zaštitni lak i brtva.
Prije zamjene žarulja kontakt mora biti
isključen, a svjetla ugašena nekoliko
minuta – opasnost od teških opeklina!
Ne dirajte žarulju izravno prstima: pridržavajte
je krpicom koja ne ostavlja dlačice.
Obavezno treba upotrebljavati samo žarulje
bez ultraljubičastog zračenja (UV) kako se ne
bi oštetio far.
Neispravnu žarulju uvijek treba zamijeniti
žaruljom istih oznaka i karakteristika. Kako
biste izbjegli nepodudaranje rasvjete, žarulje
zamijenite u paru.
Zamjena žarulja
Radnje izvršite redoslijedom obrnutim od
skidanja.
Page 174 of 260

172

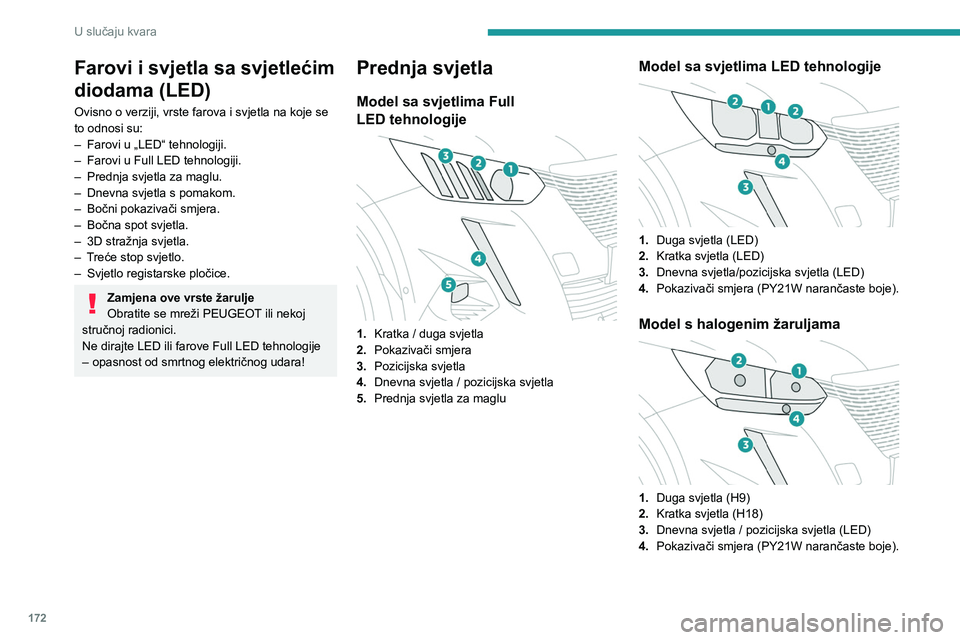

U slučaju kvara
Farovi i svjetla sa svjetlećim
diodama (LED)
Ovisno o verziji, vrste farova i svjetla na koje se
to odnosi su:
–
Farovi u „LED“ tehnologiji.
–
Farovi u Full LED tehnologiji.
–
Prednja svjetla za maglu.
–
Dnevna svjetla s pomakom.
–
Bočni pokazivači smjera.
–
Bočna spot svjetla.
–
3D stražnja svjetla.
–
T
reće stop svjetlo.
–
Svjetlo registarske pločice.
Zamjena ove vrste žarulje
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Ne dirajte LED ili farove Full LED tehnologije
– opasnost od smrtnog električnog udara!
Prednja svjetla
Model sa svjetlima Full
LED tehnologije
1.Kratka / duga svjetla
2. Pokazivači smjera
3. Pozicijska svjetla
4. Dnevna svjetla / pozicijska svjetla
5. Prednja svjetla za maglu
Model sa svjetlima LED tehnologije
1.Duga svjetla (LED)
2. Kratka svjetla (LED)
3. Dnevna svjetla/pozicijska svjetla (LED)
4. Pokazivači smjera (PY21W narančaste boje).
Model s halogenim žaruljama
1.Duga svjetla (H9)
2. Kratka svjetla (H18)
3. Dnevna svjetla / pozicijska svjetla (LED)
4. Pokazivači smjera (PY21W narančaste boje).
Otvaranje poklopca motora / pristup
žaruljama
Postupajte oprezno dok je motor vruć -
opasnost od opeklina!
Pripazite na predmete ili odjeću koju bi mogle
zahvatiti lopatice ventilatora za hlađenje –
opasnost od gušenja!
Halogene žarulje (Hx)
Kako bi se osigurala kvalitetna rasvjeta,
provjerite je li žarulja ispravno postavljena u
svom ležištu.
Duga/kratka svjetla
► Skinite zaštitni poklopac povlačenjem jezičca.
► Držač žarulje izvucite prema natrag kako
biste ga uklonili.
Page 175 of 260

173
U slučaju kvara

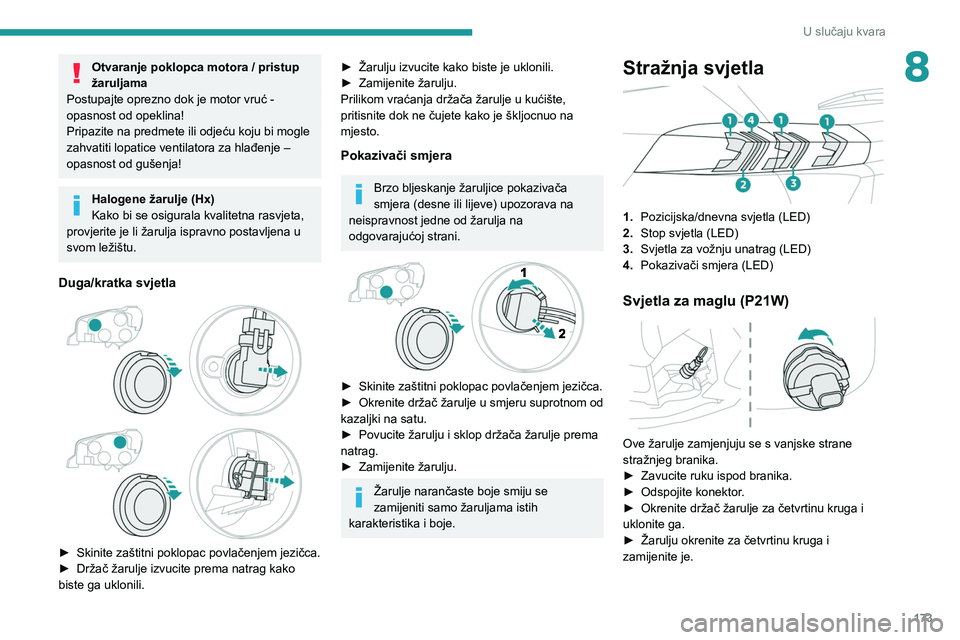

8Otvaranje poklopca motora / pristup
žaruljama
Postupajte oprezno dok je motor vruć -
opasnost od opeklina!
Pripazite na predmete ili odjeću koju bi mogle
zahvatiti lopatice ventilatora za hlađenje –
opasnost od gušenja!
Halogene žarulje (Hx)
Kako bi se osigurala kvalitetna rasvjeta,
provjerite je li žarulja ispravno postavljena u
svom ležištu.
Duga/kratka svjetla
► Skinite zaštitni poklopac povlačenjem jezičca.
► Držač žarulje izvucite prema natrag kako
biste ga uklonili.
► Žarulju izvucite kako biste je uklonili.
► Zamijenite žarulju.
Prilikom vraćanja držača žarulje u kućište,
pritisnite dok ne čujete kako je škljocnuo na
mjesto.
Pokazivači smjera
Brzo bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava na
neispravnost jedne od žarulja na
odgovarajućoj strani.
► Skinite zaštitni poklopac povlačenjem jezičca.
► Okrenite držač žarulje u smjeru suprotnom od
kazaljki na satu.
►
Povucite žarulju i sklop držača žarulje prema
natrag.
►
Zamijenite žarulju.
Žarulje narančaste boje smiju se
zamijeniti samo žaruljama istih
karakteristika i boje.
Stražnja svjetla
1. Pozicijska/dnevna svjetla (LED)
2. Stop svjetla (LED)
3. Svjetla za vožnju unatrag (LED)
4. Pokazivači smjera (LED)
Svjetla za maglu (P21W)
Ove žarulje zamjenjuju se s vanjske strane
stražnjeg branika.
►
Zavucite ruku ispod branika.
►
Odspojite konektor
.
►
Okrenite držač žarulje za četvrtinu kruga i
uklonite ga.
►
Žarulju okrenite za četvrtinu kruga i
zamijenite je.
Page 176 of 260

174
U slučaju kvara

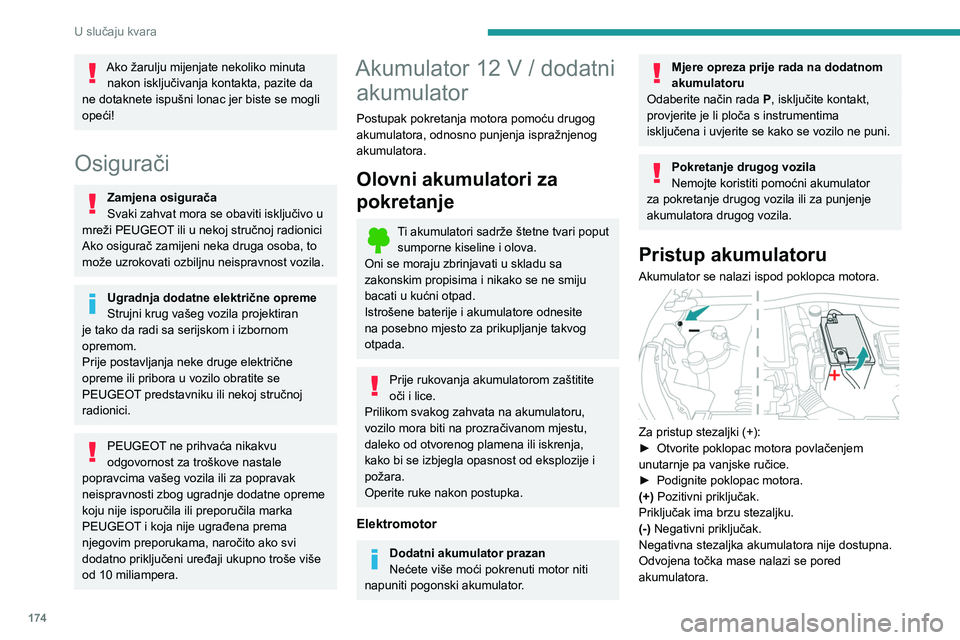

Ako žarulju mijenjate nekoliko minuta nakon isključivanja kontakta, pazite da
ne dotaknete ispušni lonac jer biste se mogli
opeći!
Osigurači
Zamjena osigurača
Svaki zahvat mora se obaviti isključivo u
mreži PEUGEOT ili u nekoj stručnoj radionici
Ako osigurač zamijeni neka druga osoba, to
može uzrokovati ozbiljnu neispravnost vozila.
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran
je tako da radi sa serijskom i izbornom
opremom.
Prije postavljanja neke druge električne
opreme ili pribora u vozilo obratite se
PEUGEOT predstavniku ili nekoj stručnoj
radionici.
PEUGEOT ne prihvaća nikakvu
odgovornost za troškove nastale
popravcima vašeg vozila ili za popravak
neispravnosti zbog ugradnje dodatne opreme
koju nije isporučila ili preporučila marka
PEUGEOT i koja nije ugrađena prema
njegovim preporukama, naročito ako svi
dodatno priključeni uređaji ukupno troše više
od 10 miliampera.
Akumulator 12 V / dodatni
akumulator
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.
Olovni akumulatori za
pokretanje
Ti akumulatori sadrže štetne tvari poput
sumporne kiseline i olova.
Oni se moraju zbrinjavati u skladu sa
zakonskim propisima i nikako se ne smiju
bacati u kućni otpad.
Istrošene baterije i akumulatore odnesite
na posebno mjesto za prikupljanje takvog
otpada.
Prije rukovanja akumulatorom zaštitite
oči i lice.
Prilikom svakog zahvata na akumulatoru,
vozilo mora biti na prozračivanom mjestu,
daleko od otvorenog plamena ili iskrenja,
kako bi se izbjegla opasnost od eksplozije i
požara.
Operite ruke nakon postupka.
Elektromotor
Dodatni akumulator prazan
Nećete više moći pokrenuti motor niti
napuniti pogonski akumulator.
Mjere opreza prije rada na dodatnom
akumulatoru
Odaberite način rada
P
, isključite kontakt,
provjerite je li ploča s instrumentima
isključena i uvjerite se kako se vozilo ne puni.
Pokretanje drugog vozila
Nemojte koristiti pomoćni akumulator
za pokretanje drugog vozila ili za punjenje
akumulatora drugog vozila.
Pristup akumulatoru
Akumulator se nalazi ispod poklopca motora.
Za pristup stezaljki (+):
► Otvorite poklopac motora povlačenjem
unutarnje pa vanjske ručice.
►
Podignite poklopac motora.
(+)
Pozitivni priključak.
Priključak ima brzu stezaljku.
(-) Negativni priključak.
Negativna stezaljka akumulatora nije dostupna.
Odvojena točka mase nalazi se pored
akumulatora.
Pokretanje motora pomoću
drugog akumulatora
Ako je akumulator u vašem vozilu ispražnjen,
motor se može pokrenuti pomoćnim
akumulatorom (vanjskim akumulatorom ili
akumulatorom nekog drugog vozila) i pomoćnim
kabelima ili boosterom akumulatora.
Nikada ne pokrećite motor
priključivanjem punjača akumulatora.
Nikada ne upotrebljavajte booster
akumulatora od 24 V ili većeg napona.
Prethodno provjerite je li pomoćni akumulator
nazivnog napona od 12 V i minimalnog
kapaciteta jednakog ispražnjenom
akumulatoru.
Vozila se ne smiju doticati.
Isključite sve električne potrošače u oba
vozila (audiosustav, brisače, svjetla itd.).
Pazite da pomoćni kabeli ne prolaze blizu
pomičnih dijelova motora (ventilator, remen
itd.).
Ne odspajajte priključak (+) akumulatora dok
motor radi.
