Page 145 of 260
143
Praktične informacije

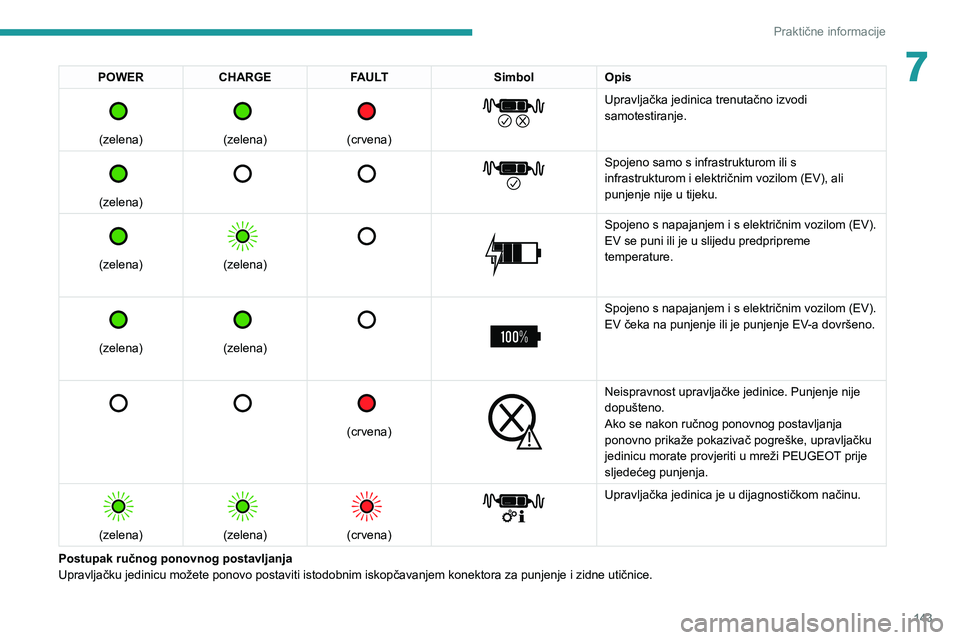

7POWERCHARGE FAULT SimbolOpis
(zelena)
(zelena)
(crvena)
Upravljačka jedinica trenutačno izvodi
samotestiranje.
(zelena)
Spojeno samo s infrastrukturom ili s
infrastrukturom i električnim vozilom (EV), ali
punjenje nije u tijeku.
(zelena)
(zelena)
Spojeno s napajanjem i s električnim vozilom (EV).
EV se puni ili je u slijedu predpripreme
temperature.
(zelena)
(zelena)
Spojeno s napajanjem i s električnim vozilom (EV).
EV čeka na punjenje ili je punjenje EV-a dovršeno.
(crvena)
Neispravnost upravljačke jedinice. Punjenje nije
dopušteno.
Ako se nakon ručnog ponovnog postavljanja
ponovno prikaže pokazivač pogreške, upravljačku
jedinicu morate provjeriti u mreži PEUGEOT prije
sljedećeg punjenja.
(zelena)
(zelena)
(crvena)
Upravljačka jedinica je u dijagnostičkom načinu.
Postupak ručnog ponovnog postavljanja
Upravljačku jedinicu možete ponovo postaviti istodobnim iskopčavanjem konektora za punjenje i zidne utičnice.
Page 146 of 260

144
Praktične informacije

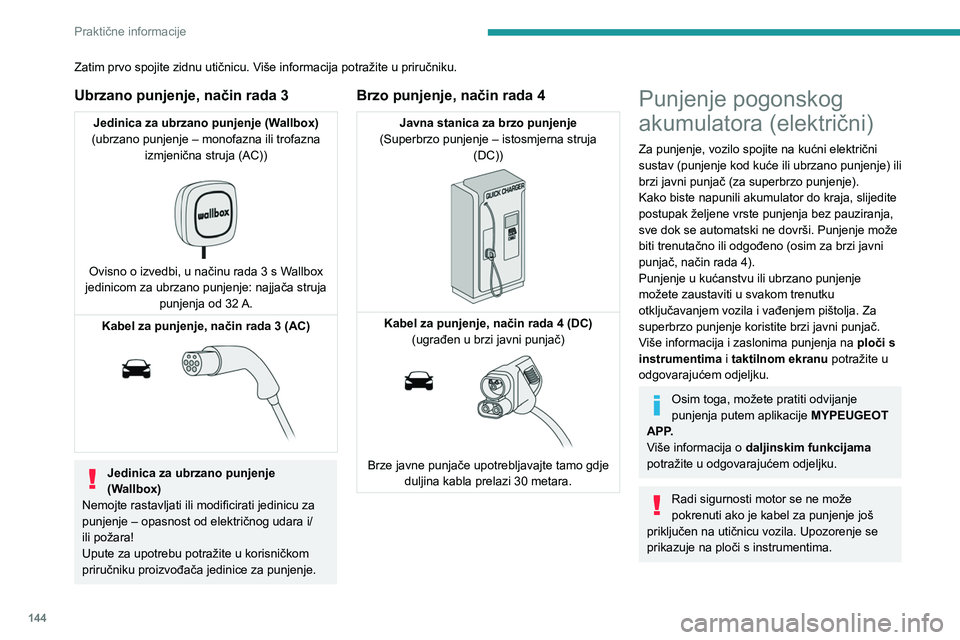

Zatim prvo spojite zidnu utičnicu. Više informacija potražite u priručniku.
Ubrzano punjenje, način rada 3
Jedinica za ubrzano punjenje (Wallbox)
(ubrzano punjenje – monofazna ili trofazna izmjenična struja (AC))
Ovisno o izvedbi, u načinu rada 3 s Wallbox
jedinicom za ubrzano punjenje: najjača struja punjenja od 32
A.
Kabel za punjenje, način rada 3 (AC)
Jedinica za ubrzano punjenje
(Wallbox)
Nemojte rastavljati ili modificirati jedinicu za
punjenje – opasnost od električnog udara i/
ili požara!
Upute za upotrebu potražite u korisničkom
priručniku proizvođača jedinice za punjenje.
Brzo punjenje, način rada 4
Javna stanica za brzo punjenje
(Superbrzo punjenje – istosmjerna struja (DC))
Kabel za punjenje, način rada 4 (DC)(ugrađen u brzi javni punjač)
Brze javne punjače upotrebljavajte tamo gdje duljina kabla prelazi 30 metara.
Punjenje pogonskog
akumulatora (električni)
Za punjenje, vozilo spojite na kućni električni
sustav (punjenje kod kuće ili ubrzano punjenje) ili
brzi javni punjač (za superbrzo punjenje).
Kako biste napunili akumulator do kraja, slijedite
postupak željene vrste punjenja bez pauziranja,
sve dok se automatski ne dovrši. Punjenje može
biti trenutačno ili odgođeno (osim za brzi javni
punjač, način rada 4).
Punjenje u kućanstvu ili ubrzano punjenje
možete zaustaviti u svakom trenutku
otključavanjem vozila i vađenjem pištolja. Za
superbrzo punjenje koristite brzi javni punjač.
Više informacija i zaslonima punjenja na ploči s
instrumentima i taktilnom ekranu potražite u
odgovarajućem odjeljku.
Osim toga, možete pratiti odvijanje
punjenja putem aplikacije MYPEUGEOT
APP.
Više informacija o daljinskim funkcijama
potražite u odgovarajućem odjeljku.
Radi sigurnosti motor se ne može
pokrenuti ako je kabel za punjenje još
priključen na utičnicu vozila. Upozorenje se
prikazuje na ploči s instrumentima.
Hlađenje pogonskog akumulatora
Ventilator za hlađenje u prostoru motora
uključuje se za vrijeme punjenja i on hladi
ugrađeni punjač i pogonski akumulator.
Vozilo parkirano dulje od mjesec dana
Ostavite pogonski akumulator da se
isprazni do 2 ili 3 crtice na pokazivaču razine
napunjenosti na ploči s instrumentima.
Nemojte spajati kabel za punjenje.
Vozilo uvijek parkirajte na mjestima na kojima
je temperatura između -10 i 30 °C (parkiranje
na mjestima s ekstremnim temperaturama
može dovesti do oštećenja pogonskog
akumulatora).
Odvojite kabel od priključka (+) dodatne
baterije u prostoru motora.
Spojite punjač akumulatora od 12 V na
pozitivni (+) i negativni (-) priključak dodatne
baterije svaka tri mjeseca kako biste napunili
dodatnu bateriju i održali radni napon.
Mjere opreza
Električna vozila razvijena su u skladu sa
smjernicama o maksimalnim snagama
elektromagnetskih polja koje je izdana
Međunarodna komisija za zaštitu od
neionizirajućeg zračenja (Smjernice ICNIRP
– 1998.).
Page 147 of 260

145
Praktične informacije

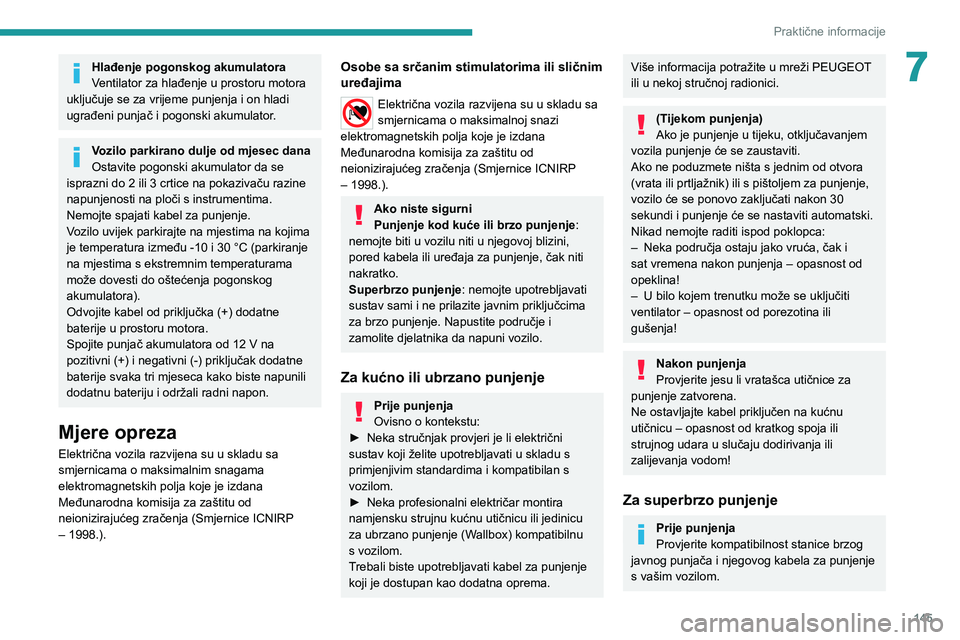

7Hlađenje pogonskog akumulatora
Ventilator za hlađenje u prostoru motora
uključuje se za vrijeme punjenja i on hladi
ugrađeni punjač i pogonski akumulator.
Vozilo parkirano dulje od mjesec dana
Ostavite pogonski akumulator da se
isprazni do 2 ili 3 crtice na pokazivaču razine
napunjenosti na ploči s instrumentima.
Nemojte spajati kabel za punjenje.
Vozilo uvijek parkirajte na mjestima na kojima
je temperatura između -10 i 30 °C (parkiranje
na mjestima s ekstremnim temperaturama
može dovesti do oštećenja pogonskog
akumulatora).
Odvojite kabel od priključka (+) dodatne
baterije u prostoru motora.
Spojite punjač akumulatora od 12 V na
pozitivni (+) i negativni (-) priključak dodatne
baterije svaka tri mjeseca kako biste napunili
dodatnu bateriju i održali radni napon.
Mjere opreza
Električna vozila razvijena su u skladu sa
smjernicama o maksimalnim snagama
elektromagnetskih polja koje je izdana
Međunarodna komisija za zaštitu od
neionizirajućeg zračenja
(Smjernice ICNIRP
– 1998.).
Osobe sa srčanim stimulatorima ili sličnim
uređajima
Električna vozila razvijena su u skladu sa
smjernicama o maksimalnoj snazi
elektromagnetskih polja koje je izdana
Međunarodna komisija za zaštitu od
neionizirajućeg zračenja
(Smjernice ICNIRP
– 1998.).
Ako niste sigurni
Punjenje kod kuće ili brzo punjenje :
nemojte biti u vozilu niti u njegovoj blizini,
pored kabela ili uređaja za punjenje, čak niti
nakratko.
Superbrzo punjenje : nemojte upotrebljavati
sustav sami i ne prilazite javnim priključcima
za brzo punjenje. Napustite područje i
zamolite djelatnika da napuni vozilo.
Za kućno ili ubrzano punjenje
Prije punjenja
Ovisno o kontekstu:
►
Neka stručnjak provjeri je li električni
sustav koji želite upotrebljavati u skladu s
primjenjivim standardima i kompatibilan s
vozilom.
►
Neka profesionalni električar montira
namjensku strujnu kućnu utičnicu ili jedinicu
za ubrzano punjenje (W
allbox) kompatibilnu
s vozilom.
Trebali biste upotrebljavati kabel za punjenje
koji je dostupan kao dodatna oprema.
Više informacija potražite u mreži PEUGEOT
ili u nekoj stručnoj radionici.
(Tijekom punjenja)
Ako je punjenje u tijeku, otključavanjem
vozila punjenje će se zaustaviti.
Ako ne poduzmete ništa s jednim od otvora
(vrata ili prtljažnik) ili s pištoljem za punjenje,
vozilo će se ponovo zaključati nakon 30
sekundi i punjenje će se nastaviti automatski.
Nikad nemojte raditi ispod poklopca:
–
Neka područja ostaju jako vruća, čak i
sat vremena nakon punjenja – opasnost od
opeklina!
–
U bilo kojem trenutku može se uključiti
ventilator – opasnost od porezotina ili
gušenja!
Nakon punjenja
Provjerite jesu li vratašca utičnice za
punjenje zatvorena.
Ne ostavljajte kabel priključen na kućnu
utičnicu – opasnost od kratkog spoja ili
strujnog udara u slučaju dodirivanja ili
zalijevanja vodom!
Za superbrzo punjenje
Prije punjenja
Provjerite kompatibilnost stanice brzog
javnog punjača i njegovog kabela za punjenje
s vašim vozilom.
Page 148 of 260

146
Praktične informacije

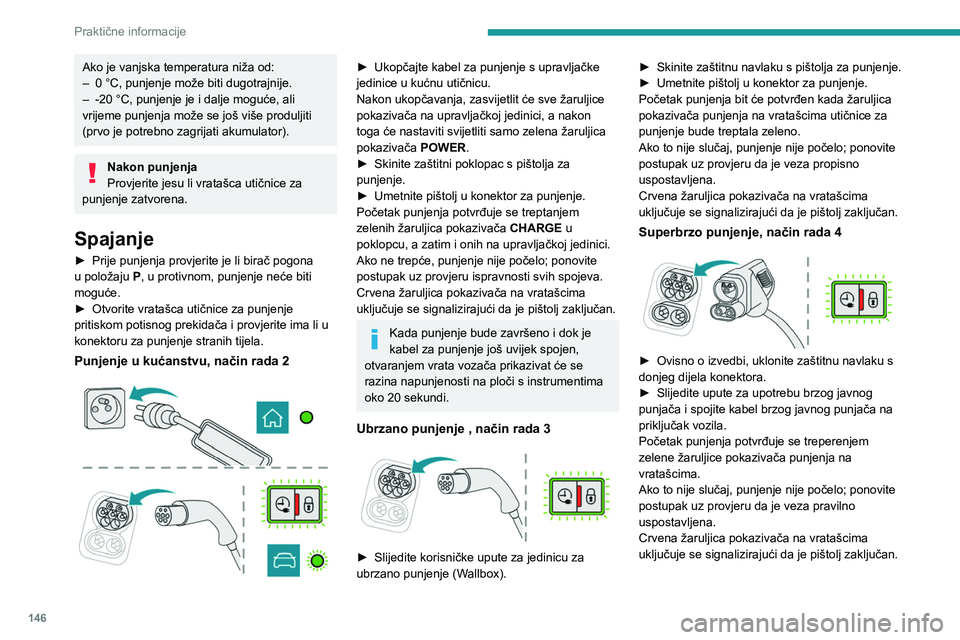

Ako je vanjska temperatura niža od:
– 0 °C, punjenje može biti dugotrajnije.
–
-20 °C, punjenje je i dalje moguće, ali
vrijeme punjenja može se još više produljiti
(prvo je potrebno zagrijati akumulator).
Nakon punjenja
Provjerite jesu li vratašca utičnice za
punjenje zatvorena.
Spajanje
► Prije punjenja provjerite je li birač pogona u položaju P, u protivnom, punjenje neće biti
moguće.
►
Otvorite vratašca utičnice za punjenje
pritiskom potisnog prekidača i provjerite ima li u
konektoru za punjenje stranih tijela.
Punjenje u kućanstvu, način rada 2
► Ukopčajte kabel za punjenje s upravljačke
jedinice u kućnu utičnicu.
Nakon ukopčavanja, zasvijetlit će sve žaruljice
pokazivača na upravljačkoj jedinici, a nakon
toga će nastaviti svijetliti samo zelena žaruljica
pokazivača POWER
.
►
Skinite zaštitni poklopac s pištolja za
punjenje.
►
Umetnite pištolj u konektor za punjenje.
Početak punjenja potvrđuje se treptanjem
zelenih žaruljica pokazivača
CHARGE
u
poklopcu, a zatim i onih na upravljačkoj jedinici.
Ako ne trepće, punjenje nije počelo; ponovite
postupak uz provjeru ispravnosti svih spojeva.
Crvena žaruljica pokazivača na vratašcima
uključuje se signalizirajući da je pištolj zaključan.
Kada punjenje bude završeno i dok je
kabel za punjenje još uvijek spojen,
otvaranjem vrata vozača prikazivat će se
razina napunjenosti na ploči s instrumentima
oko 20 sekundi.
Ubrzano punjenje , način rada 3
► Slijedite korisničke upute za jedinicu za
ubrzano punjenje (W allbox). ►
Skinite
zaštitnu navlaku s pištolja za punjenje.
►
Umetnite pištolj u konektor za punjenje.
Početak punjenja bit će potvrđen kada žaruljica
pokazivača punjenja na vratašcima utičnice za
punjenje bude treptala zeleno.
Ako to nije slučaj, punjenje nije počelo; ponovite
postupak uz provjeru da je veza propisno
uspostavljena.
Crvena žaruljica pokazivača na vratašcima
uključuje se signalizirajući da je pištolj zaključan.
Superbrzo punjenje, način rada 4
► Ovisno o izvedbi, uklonite zaštitnu navlaku s
donjeg dijela konektora.
►
Slijedite upute za upotrebu brzog javnog
punjača i spojite kabel brzog javnog punjača na
priključak vozila.
Početak punjenja potvrđuje se treperenjem
zelene žaruljice pokazivača punjenja na
vratašcima.
Ako to nije slučaj, punjenje nije počelo; ponovite
postupak uz provjeru da je veza pravilno
uspostavljena.
Crvena žaruljica pokazivača na vratašcima
uključuje se signalizirajući da je pištolj zaključan.
Odgođeno punjenje
Postavke
(Ovisno o tržištu)
Na pametnom telefonu ili tabletu
Funkciju odgođenog punjenja možete u
bilo kojem trenutku programirati s pomoću
aplikacije MYPEUGEOT APP.
Više informacija o daljinskim funkcijama
potražite u odgovarajućem odjeljku.
U vozilu, s pomoću Navigacija PEUGEOT
Connect
Ovisno o izvedbi, izborniku Energy moći ćete
pristupiti:
– izravno, pritiskom na tipku pored
taktilnog ekrana (s taktilnim ekranom od
10 inča).
– putem izbornika Aplikacije.
► U izborniku Energija na taktilnom
ekranu odaberite stranicu Punjenje.
► Postavite vrijeme početka punjenja.
► Pritisnite OK.
Postavka se sprema u sustav.
Aktivacija
Odgođeno punjenje moguće je samo u
načinima rada 2 i 3.
► Nakon programiranja odgođenog punjenja,
spojite vozilo na željenu opremu za punjenje.
Page 149 of 260

147
Praktične informacije

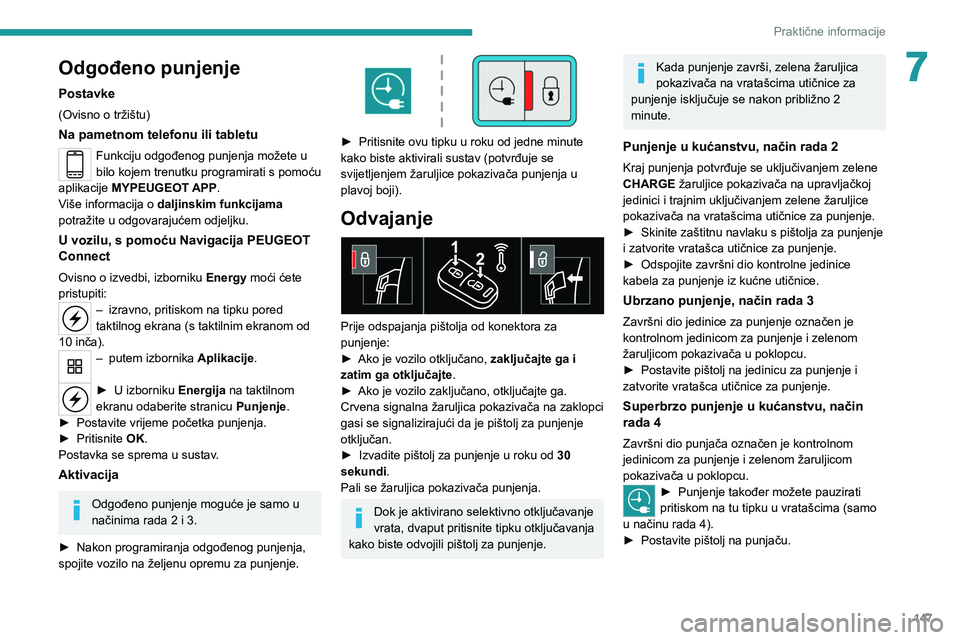

7Odgođeno punjenje
Postavke
(Ovisno o tržištu)
Na pametnom telefonu ili tabletu
Funkciju odgođenog punjenja možete u
bilo kojem trenutku programirati s pomoću
aplikacije MYPEUGEOT APP.
Više informacija o daljinskim funkcijama
potražite u odgovarajućem odjeljku.
U vozilu, s pomoću Navigacija PEUGEOT
Connect
Ovisno o izvedbi, izborniku Energy moći ćete
pristupiti:
– izravno, pritiskom na tipku pored
taktilnog ekrana (s taktilnim ekranom od
10 inča).
– putem izbo rnika Aplikacije.
► U izborniku Energija na taktilnom
ekranu odaberite stranicu Punjenje.
►
Postavite vrijeme početka punjenja.
►
Pritisnite
OK.
Postavka se sprema u sustav.
Aktivacija
Odgođeno punjenje moguće je samo u
načinima rada 2 i 3.
►
Nakon programiranja odgođenog punjenja,
spojite vozilo na željenu opremu za punjenje.
► Pritisnite ovu tipku u roku od jedne minute
kako biste aktivirali sustav (potvrđuje se
svijetljenjem žaruljice pokazivača punjenja u
plavoj boji).
Odvajanje
Prije odspajanja pištolja od konektora za
punjenje:
►
Ako je vozilo otključano, zaključajte ga i
zatim ga otključajte
.
►
Ako je vozilo zaključano, otključajte ga.
Crvena signalna žaruljica
pokazivača na zaklopci
gasi se signalizirajući da je pištolj za punjenje
otključan.
►
Izvadite pištolj za punjenje u roku od 30
sekundi
.
Pali se žaruljica pokazivača punjenja.
Dok je aktivirano selektivno otključavanje
vrata, dvaput pritisnite tipku otključavanja
kako biste odvojili pištolj za punjenje.
Kada punjenje završi, zelena žaruljica
pokazivača na vratašcima utičnice za
punjenje isključuje se nakon približno 2
minute.
Punjenje u kućanstvu, način rada 2
Kraj punjenja potvrđuje se uključivanjem zelene
CHARGE žaruljice pokazivača na upravljačkoj
jedinici i trajnim uključivanjem zelene žaruljice
pokazivača na vratašcima utičnice za punjenje.
►
Skinite zaštitnu navlaku s pištolja za punjenje
i zatvorite vratašca utičnice za punjenje.
►
Odspojite završni dio kontrolne jedinice
kabela za punjenje iz kućne utičnice.
Ubrzano punjenje, način rada 3
Završni dio jedinice za punjenje označen je
kontrolnom jedinicom za punjenje i zelenom
žaruljicom pokazivača u poklopcu.
►
Postavite pištolj na jedinicu za punjenje i
zatvorite vratašca utičnice za punjenje.
Superbrzo punjenje u kućanstvu, način
rada 4
Završni dio punjača označen je kontrolnom
jedinicom za punjenje i zelenom žaruljicom
pokazivača u poklopcu.
► Punjenje također možete pauzirati
pritiskom na tu tipku u vratašcima (samo
u načinu rada 4).
►
Postavite pištolj na punjaču.
Page 150 of 260

148
Praktične informacije

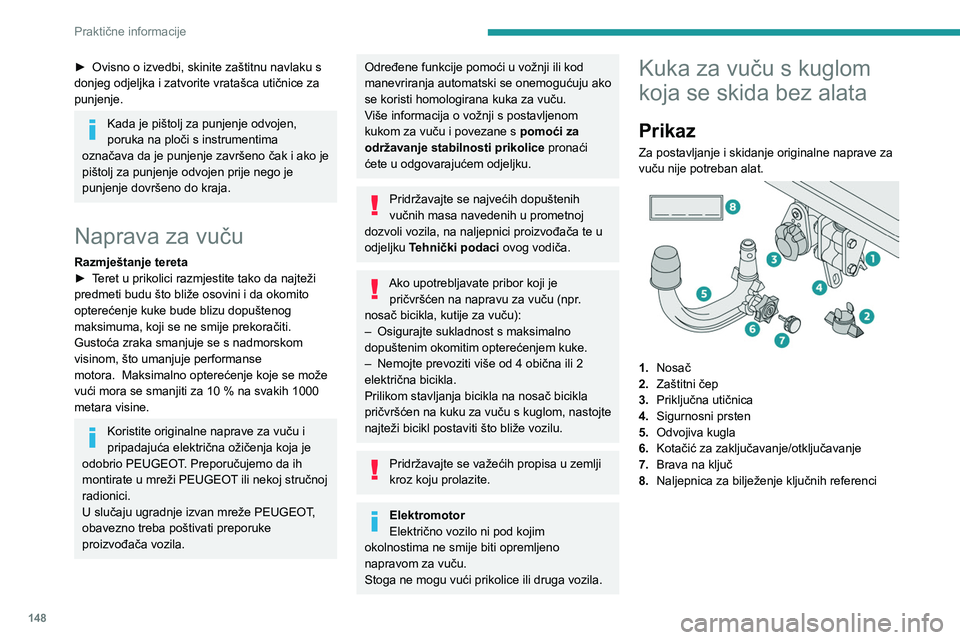

► Ovisno o izvedbi, skinite zaštitnu navlaku s
donjeg odjeljka i zatvorite vratašca utičnice za
punjenje.
Kada je pištolj za punjenje odvojen,
poruka na ploči s instrumentima
označava da je punjenje završeno čak i ako je
pištolj za punjenje odvojen prije nego je
punjenje dovršeno do kraja.
Naprava za vuču
Razmještanje tereta
► T eret u prikolici razmjestite tako da najteži
predmeti budu što bliže osovini i da okomito
opterećenje kuke bude blizu dopuštenog
maksimuma, koji se ne smije prekoračiti.
Gustoća zraka smanjuje se s nadmorskom
visinom, što umanjuje performanse
motora.
Maksimalno opterećenje koje se može
vući mora se smanjiti za 10 % na svakih 1000
metara visine.
Koristite originalne naprave za vuču i
pripadajuća električna ožičenja koja je
odobrio PEUGEOT. Preporučujemo da ih
montirate u mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju ugradnje izvan mreže PEUGEOT,
obavezno treba poštivati preporuke
proizvođača vozila.
Određene funkcije pomoći u vožnji ili kod
manevriranja automatski se onemogućuju ako
se koristi homologirana kuka za vuču.
Više informacija o vožnji s postavljenom
kukom za vuču i povezane s pomoći za
održavanje stabilnosti prikolice pronaći
ćete u odgovarajućem odjeljku.
Pridržavajte se najvećih dopuštenih
vučnih masa navedenih u prometnoj
dozvoli vozila, na naljepnici proizvođača te u
odjeljku Tehnički podaci ovog vodiča.
Ako upotrebljavate pribor koji je
pričvršćen na napravu za vuču (npr.
nosač bicikla, kutije za vuču):
–
Osigurajte sukladnost s maksimalno
dopuštenim okomitim opterećenjem kuke.
–
Nemojte prevoziti više od 4 obična ili 2
električna bicikla.
Prilikom stavljanja bicikla na nosač bicikla
pričvršćen na kuku za vuču s kuglom, nastojte
najteži bicikl postaviti što bliže vozilu.
Pridržavajte se važećih propisa u zemlji
kroz koju prolazite.
Elektromotor
Električno vozilo ni pod kojim
okolnostima ne smije biti opremljeno
napravom za vuču.
Stoga ne mogu vući prikolice ili druga vozila.
Kuka za vuču s kuglom
koja se skida bez alata
Prikaz
Za postavljanje i skidanje originalne naprave za
vuču nije potreban alat.
1. Nosač
2. Zaštitni čep
3. Priključna utičnica
4. Sigurnosni prsten
5. Odvojiva kugla
6. Kotačić za zaključavanje/otključavanje
7. Brava na ključ
8. Naljepnica za bilježenje ključnih referenci
A.Zaključan položaj (zelene oznake nasuprot
jedna drugoj); kotačić je u kontaktu s kuglom
(bez razmaka).
B. Otključan položaj (crvena oznaka nasuprot
zelenoj oznaci); kotačić više nije u kontaktu s
kuglom (razmak od otprilike 5 mm).
Postavite priloženu naljepnicu na dobro
vidljivo mjesto, blizu nosača ili u
prtljažnik.
Prikolice s LED svjetlima nisu
kompatibilne s ožičenjem ovog uređaja.
Savjete o potpuno sigurnoj vožnji s
kukom za vuču možete pronaći u
odgovarajućem odjeljku.
Prije svakog korištenja
Provjerite da je kugla ispravno ugrađena
na sljedeći način:
Page 151 of 260

149
Praktične informacije
7

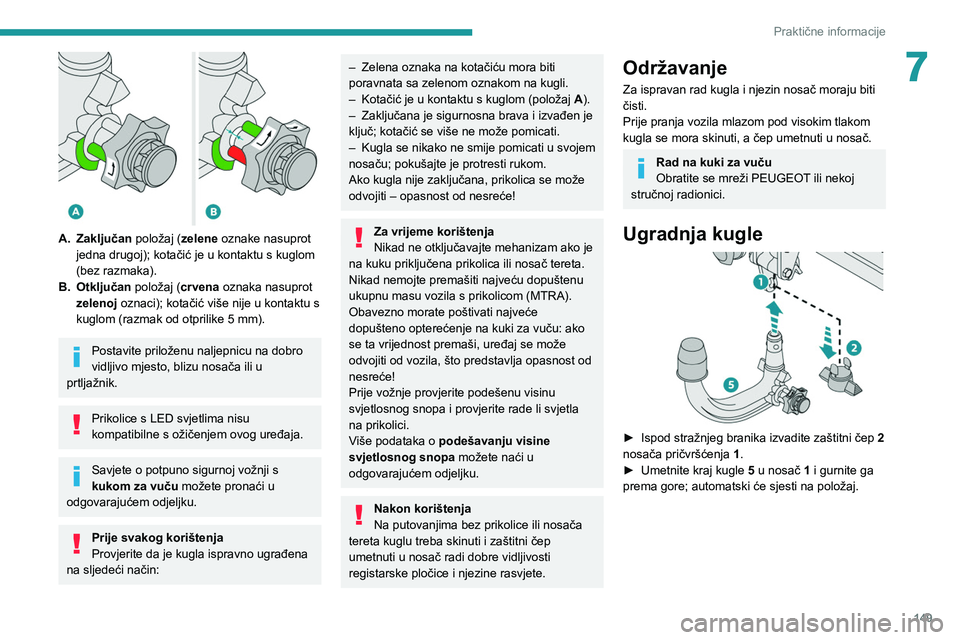

A.Zaključan položaj (zelene oznake nasuprot
jedna drugoj); kotačić je u kontaktu s kuglom
(bez razmaka).
B. Otključan položaj (crvena oznaka nasuprot
zelenoj oznaci); kotačić više nije u kontaktu s
kuglom (razmak od otprilike 5
mm).
Postavite priloženu naljepnicu na dobro
vidljivo mjesto, blizu nosača ili u
prtljažnik.
Prikolice s LED svjetlima nisu
kompatibilne s ožičenjem ovog uređaja.
Savjete o potpuno sigurnoj vožnji s
kukom za vuču možete pronaći u
odgovarajućem odjeljku.
Prije svakog korištenja
Provjerite da je kugla ispravno ugrađena
na sljedeći način:
– Zelena oznaka na kotačiću mora biti
poravnata sa zelenom oznakom na kugli.
–
Kotačić je u kontaktu s kuglom (položaj A
).
–
Zaključana je sigurnosna brava i izvađen je
ključ; kotačić se više ne može pomicati.
–
Kugla se nikako ne smije pomicati u svojem
nosaču; pokušajte je protresti rukom.
Ako kugla nije zaključana, prikolica se može
odvojiti – opasnost od nesreće!
Za vrijeme korištenja
Nikad ne otključavajte mehanizam ako je
na kuku priključena prikolica ili nosač tereta.
Nikad nemojte premašiti najveću dopuštenu
ukupnu masu vozila s prikolicom (MTRA).
Obavezno morate poštivati najveće
dopušteno opterećenje na kuki za vuču: ako
se ta vrijednost premaši, uređaj se može
odvojiti od vozila, što predstavlja opasnost od
nesreće!
Prije vožnje provjerite podešenu visinu
svjetlosnog snopa i provjerite rade li svjetla
na prikolici.
Više podataka o podešavanju visine
svjetlosnog snopa možete naći u
odgovarajućem odjeljku.
Nakon korištenja
Na putovanjima bez prikolice ili nosača
tereta kuglu treba skinuti i zaštitni čep
umetnuti u nosač radi dobre vidljivosti
registarske pločice i njezine rasvjete.
Održavanje
Za ispravan rad kugla i njezin nosač moraju biti
čisti.
Prije pranja vozila mlazom pod visokim tlakom
kugla se mora skinuti, a čep umetnuti u nosač.
Rad na kuki za vuču
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Ugradnja kugle
► Ispod stražnjeg branika izvadite zaštitni čep 2
nosača pričvršćenja 1.
►
Umetnite kraj kugle 5
u nosač 1 i gurnite ga
prema gore; automatski će sjesti na položaj.
Page 152 of 260

150
Praktične informacije

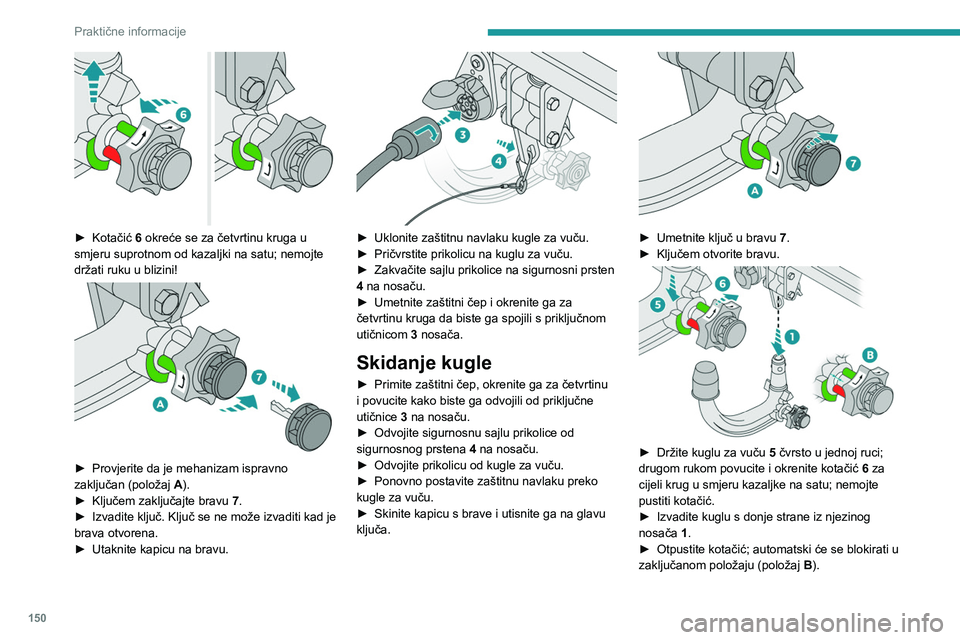

► Kotačić 6 okreće se za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu; nemojte
držati ruku u blizini!
► Provjerite da je mehanizam ispravno
zaključan (položaj A
).
►
Ključem zaključajte bravu 7
.
►
Izvadite ključ. Ključ se ne može izvaditi kad je
brava otvorena.
►
Utaknite kapicu na bravu.
► Uklonite zaštitnu navlaku kugle za vuču.
► Pričvrstite prikolicu na kuglu za vuču.
►
Zakvačite sajlu prikolice na sigurnosni prsten
4
na nosaču.
►
Umetnite zaštitni čep i okrenite ga za
četvrtinu kruga da biste ga spojili s priključnom
utičnicom
3 nosača.
Skidanje kugle
► Primite zaštitni čep, okrenite ga za četvrtinu
i povucite kako biste ga odvojili od priključne
utičnice
3 na nosaču.
►
Odvojite sigurnosnu sajlu prikolice od
sigurnosnog prstena 4
na nosaču.
►
Odvojite prikolicu od kugle za vuču.
►
Ponovno postavite zaštitnu navlaku preko
kugle za vuču.
►
Skinite kapicu s brave i utisnite ga na glavu
ključa.
► Umetnite ključ u bravu 7 .
► Ključem otvorite bravu.
► Držite kuglu za vuču 5 čvrsto u jednoj ruci;
drugom rukom povucite i okrenite kotačić 6 za
cijeli krug u smjeru kazaljke na satu; nemojte
pustiti kotačić.
►
Izvadite kuglu s donje strane iz njezinog
nosača
1.
►
Otpustite kotačić; automatski će se blokirati u
zaključanom položaju (položaj B
).
► Ponovno postavite zaštitni čep 2 na nosač 1.
► Spremite kuglu za vuču u vrećicu kako biste
je zaštitili od udaraca i prljavštine.
Krovni nosači
Radi sigurnosti i kako ne bi došlo do
oštećenja krova, obvezno morate koristiti
poprečne krovne nosače homologirane za
vaše vozilo.
Pridržavajte se uputa za ugradnju i uvjeta za
korištenje navedenih u knjižici koju ste dobili s
krovnim nosačima.
Najveće opterećenje raspoređeno na
krovnim nosačima, za teret koji nije viši
od 40 cm: 70 kg.
Budući da se ta vrijednost može promijeniti,
provjerite maksimalno opterećenje navedeno
u uputama priloženim uz krovne nosače.
