Page 419 of 556

7-72
Sistema de assistência ao condutor
OSU2B071035
OSU2R06111

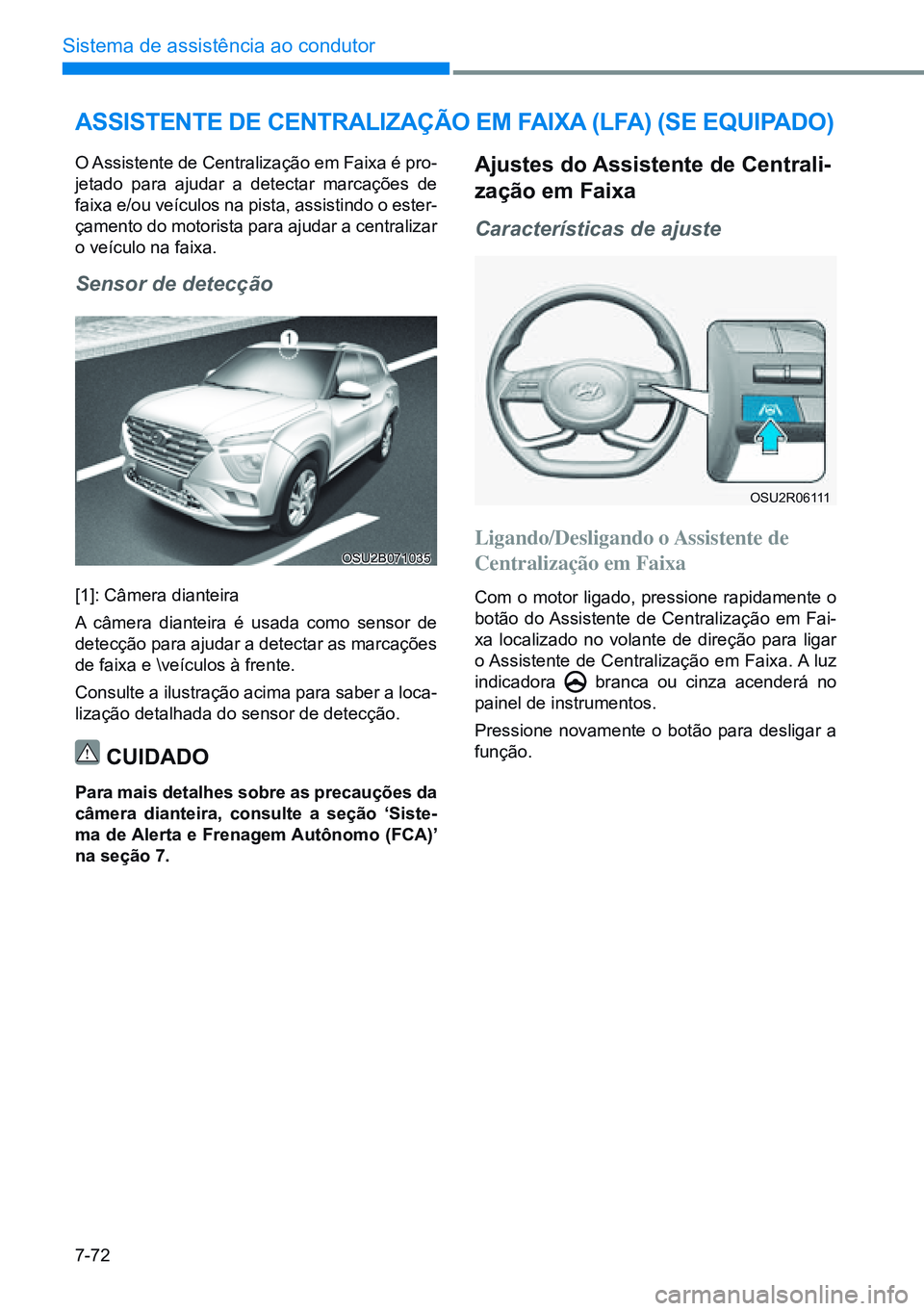

aSSiStente de CentralizaÇÃo em Faixa (lFa) (Se equipado)
O Assistente de Centralização em Faixa é pro-
jetado para ajudar a detectar marcações de
faixa e/ou veículos na pista, assistindo o ester-
çamento do motorista para ajudar a centralizar
o veículo na faixa.
Sensor de detecção
[1]: Câmera dianteira
A câmera dianteira é usada como sensor de
detecção para ajudar a detectar as marcações
de faixa e \veículos à frente.
Consulte a ilustração acima para saber a loca-
lização detalhada do sensor de detecção.
Cuidado
para mais detalhes sobre as precauções da
câmera dianteira, consulte a seção ‘Siste-
ma de alerta e Frenagem autônomo (FCa)’
na seção 7.
ajustes do assistente de Centrali-
zação em Faixa
Características de ajuste
Ligando/Desligando o Assistente de
Centralização em Faixa
Com o motor ligado, pressione rapidamente o
botão do Assistente de Centralização em Fai-
xa localizado no volante de direção para ligar
o Assistente de Centralização em Faixa. A luz
indicadora
branca ou cinza acenderá no
painel de instrumentos.
Pressione novamente o botão para desligar a
função.
Page 423 of 556
7-76
Sistema de assistência ao condutor
OSU2B071054
OSU2B071055
OSU2B071056
OSU2B071057

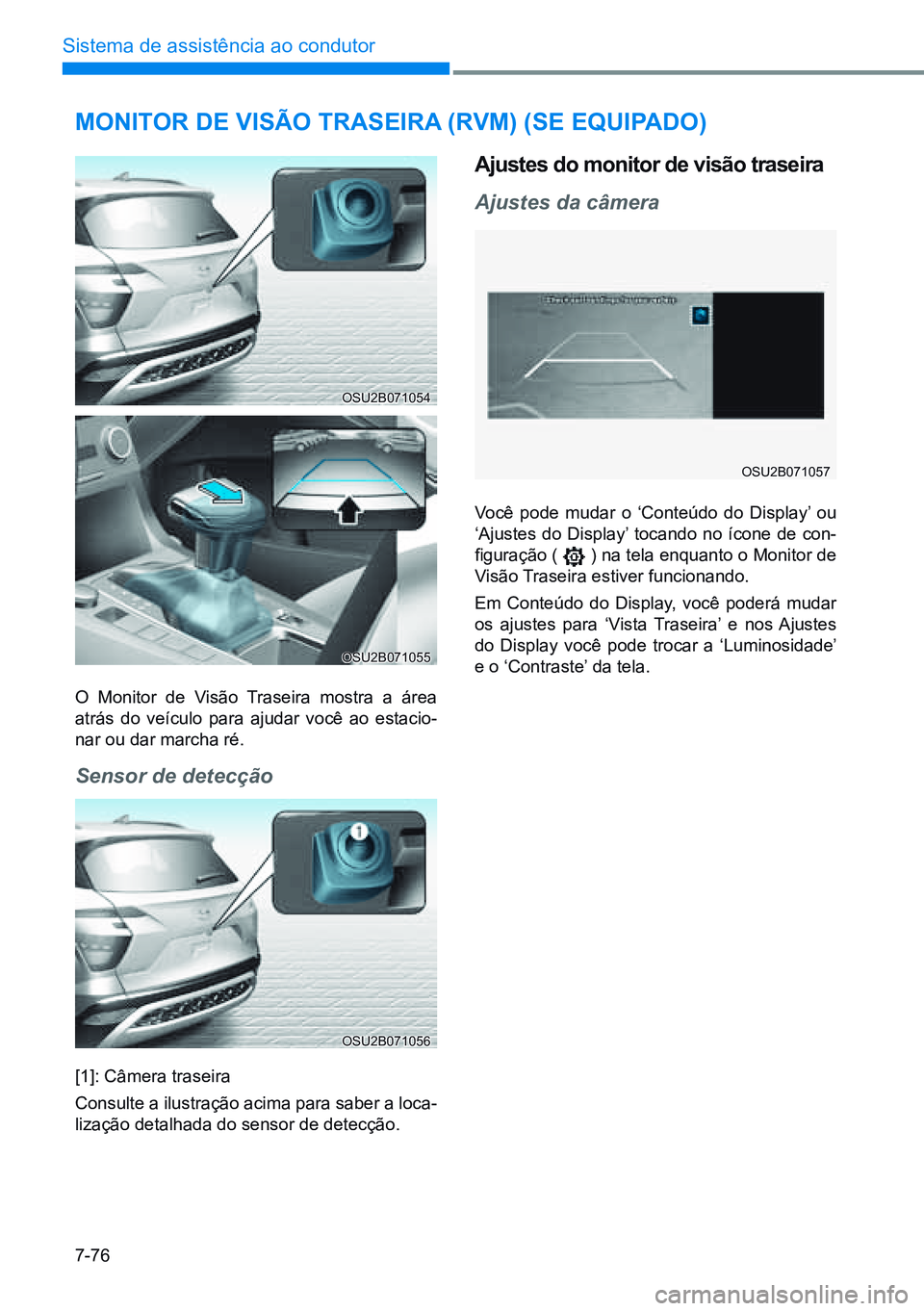

monitor de ViSÃo traSeira (rVm) (Se equipado)
O Monitor de Visão Traseira mostra a área
atrás do veículo para ajudar você ao estacio-
nar ou dar marcha ré.
Sensor de detecção
[1]: Câmera traseira
Consulte a ilustração acima para saber a loca-
lização detalhada do sensor de detecção.
ajustes do monitor de visão traseira
Ajustes da câmera
Você pode mudar o ‘Conteúdo do Display’ ou
‘Ajustes do Display’ tocando no ícone de con-
figuração (
) na tela enquanto o Monitor de
Visão Traseira estiver funcionando.
Em Conteúdo do Display, você poderá mudar
os ajustes para ‘Vista Traseira’ e nos Ajustes
do Display você pode trocar a ‘Luminosidade’
e o ‘Contraste’ da tela.
Page 425 of 556
7-78
Sistema de assistência ao condutor
OSU2B071058
SUBR2021235
OSU2B071021
OSU2B071061

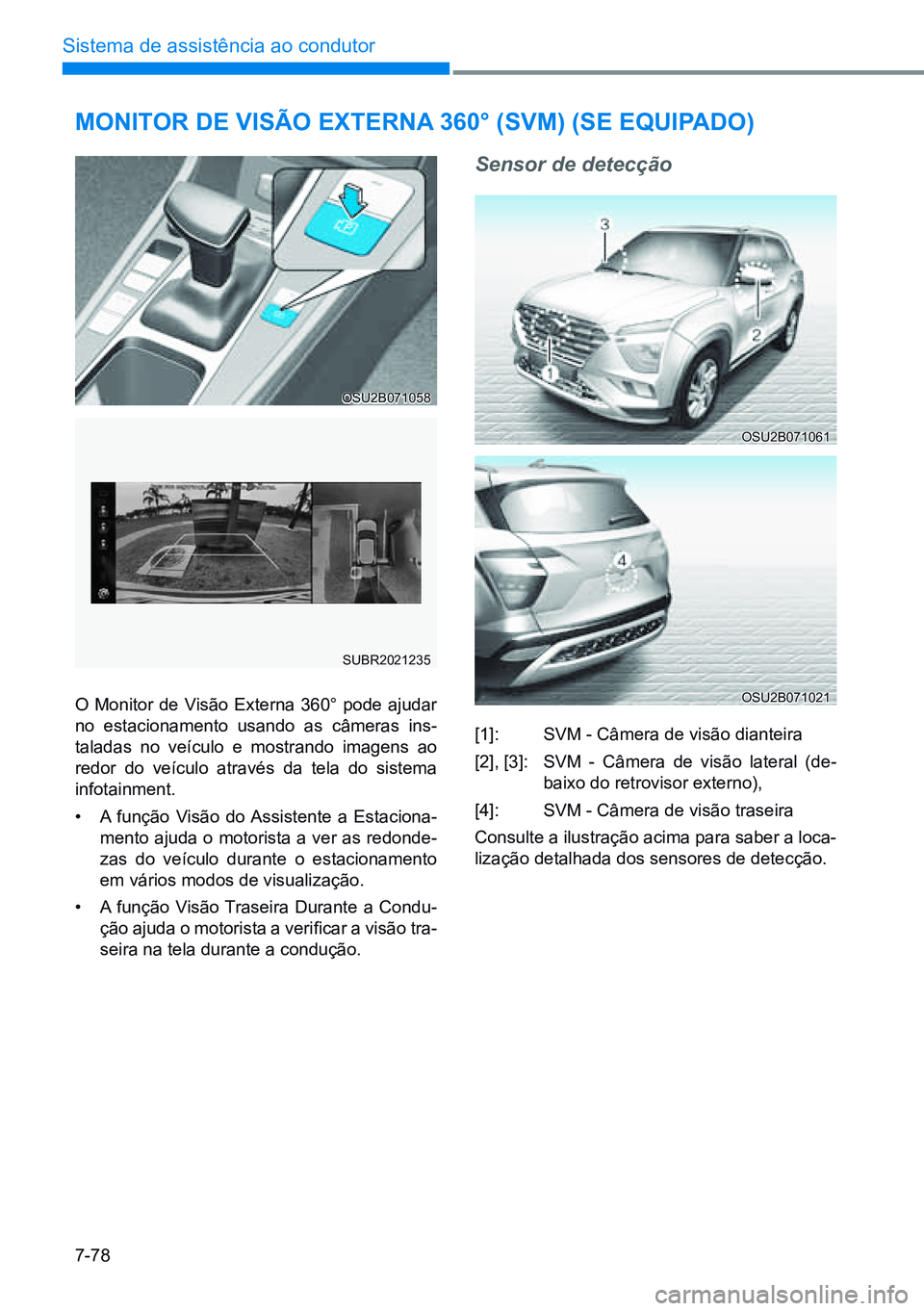

monitor de ViSÃo externa 360° (SVm) (Se equipado)
O Monitor de Visão Externa 360° pode ajudar
no estacionamento usando as câmeras ins-
taladas no veículo e mostrando imagens ao
redor do veículo através da tela do sistema
infotainment.
• A função Visão do Assistente a Estaciona -
mento ajuda o motorista a ver as redonde -
zas do veículo durante o estacionamento
em vários modos de visualização.
• A função Visão Traseira Durante a Condu -
ção ajuda o motorista a verificar a visão tra-
seira na tela durante a condução.
Sensor de detecção
[1]: SVM - Câmera de visão dianteira
[2], [3]: SVM - Câmera de visão lateral (de-
baixo do retrovisor externo),
[4]: SVM - Câmera de visão traseira
Consulte a ilustração acima para saber a loca-
lização detalhada dos sensores de detecção.
Page 431 of 556

7-84
Sistema de assistência ao condutor
OSU2B071069

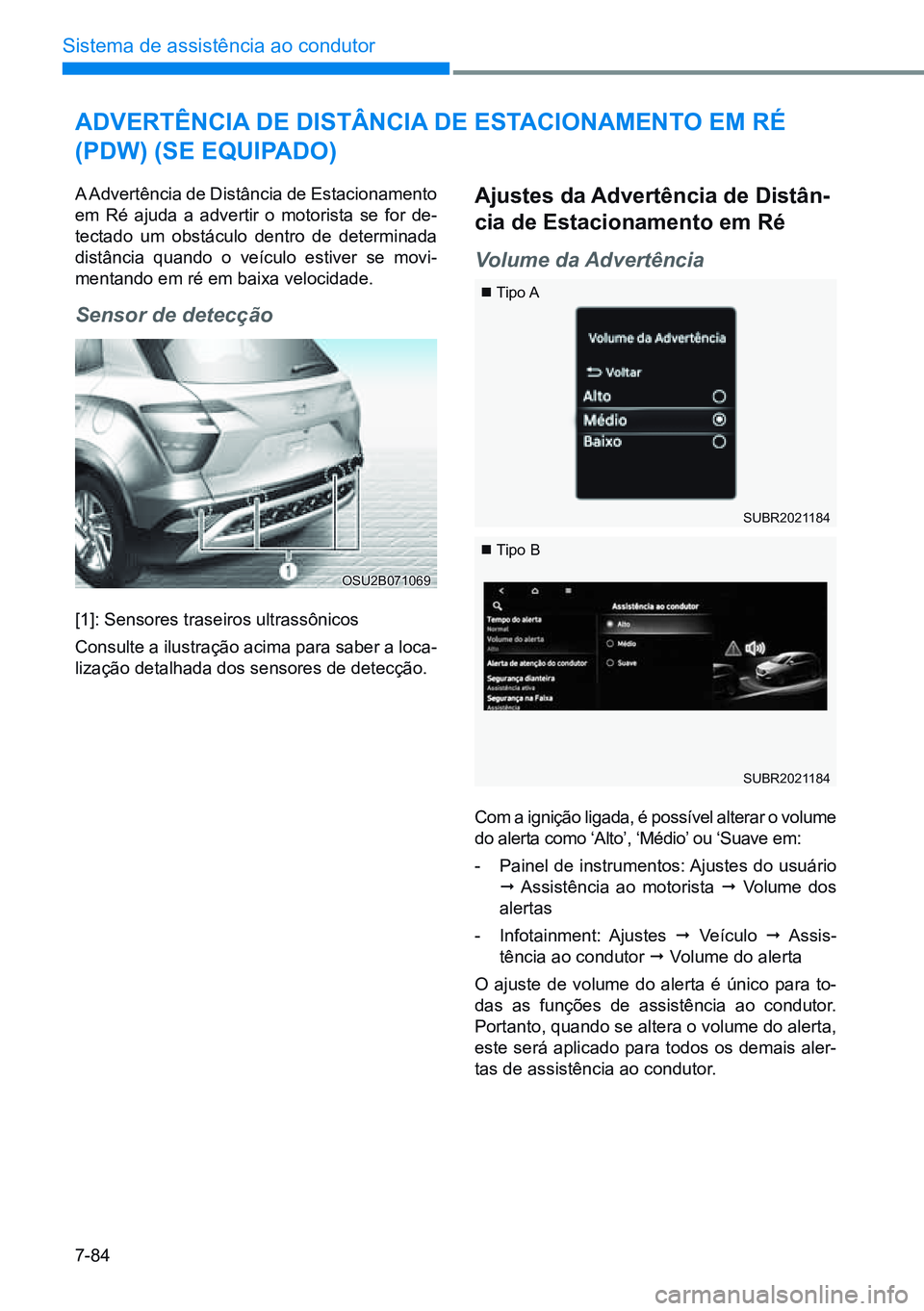

adVertênCia de diStânCia de eStaCionamento em rÉ
(pdW) (Se equipado)
A Advertência de Distância de Estacionamento
em Ré ajuda a advertir o motorista se for de-
tectado um obstáculo dentro de determinada
distância quando o veículo estiver se movi-
mentando em ré em baixa velocidade.
Sensor de detecção
[1]: Sensores traseiros ultrassônicos
Consulte a ilustração acima para saber a loca-
lização detalhada dos sensores de detecção.
ajustes da advertência de distân-
cia de estacionamento em ré
Volume da Advertência
Com a ignição ligada, é possível alterar o volume
do alerta como ‘Alto’, ‘Médio’ ou ‘Suave em:
- Painel de instrumentos: Ajustes do usuário
¨ Assistência ao motorista ¨ Volume dos
alertas
- Infotainment: Ajustes ¨ Veículo ¨ Assis-
tência ao condutor ¨ Volume do alerta
O ajuste de volume do alerta é único para to-
das as funções de assistência ao condutor.
Portanto, quando se altera o volume do alerta,
este será aplicado para todos os demais aler-
tas de assistência ao condutor.
SUBR2021184
SUBR2021184
Tipo B
Tipo A
Page 432 of 556

7-85
07

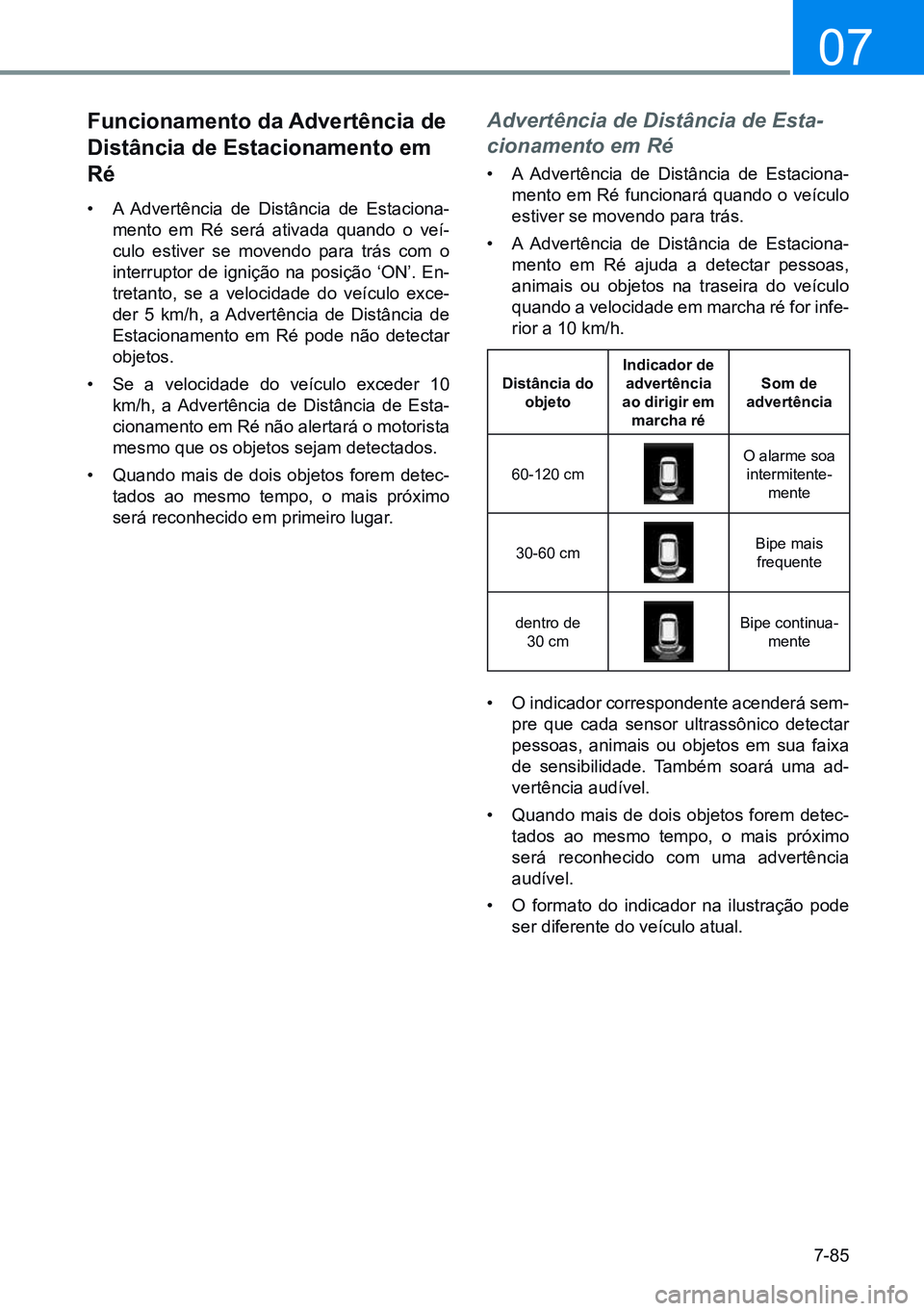

Funcionamento da advertência de
distância de estacionamento em
ré
• A Advertência de Distância de Estaciona -
mento em Ré será ativada quando o veí-
culo estiver se movendo para trás com o
interruptor de ignição na posição ‘ON’. En-
tretanto, se a velocidade do veículo exce-
der 5 km/h, a Advertência de Distância de
Estacionamento em Ré pode não detectar
objetos.
• Se a velocidade do veículo exceder 10
km/h, a Advertência de Distância de Esta-
cionamento em Ré não alertará o motorista
mesmo que os objetos sejam detectados.
• Quando mais de dois objetos forem detec-
tados ao mesmo tempo, o mais próximo
será reconhecido em primeiro lugar.
Advertência de Distância de Esta-
cionamento em Ré
• A Advertência de Distância de Estaciona -
mento em Ré funcionará quando o veículo
estiver se movendo para trás.
• A Advertência de Distância de Estaciona -
mento em Ré ajuda a detectar pessoas,
animais ou objetos na traseira do veículo
quando a velocidade em marcha ré for infe-
rior a 10 km/h.
distância do objeto indicador de
advertência
ao dirigir em marcha ré Som de
advertência
60-120 cm
O alarme soa intermitente -
mente
30-60 cm
Bipe mais frequente
dentro de 30 cm
Bipe continua -
mente
• O indicador correspondente acenderá sem-
pre que cada sensor ultrassônico detectar
pessoas, animais ou objetos em sua faixa
de sensibilidade. Também soará uma ad-
vertência audível.
• Quando mais de dois objetos forem detec-
tados ao mesmo tempo, o mais próximo
será reconhecido com uma advertência
audível.
• O formato do indicador na ilustração pode
ser diferente do veículo atual.
Page 433 of 556

7-86
Sistema de assistência ao condutor
OSU2B071085

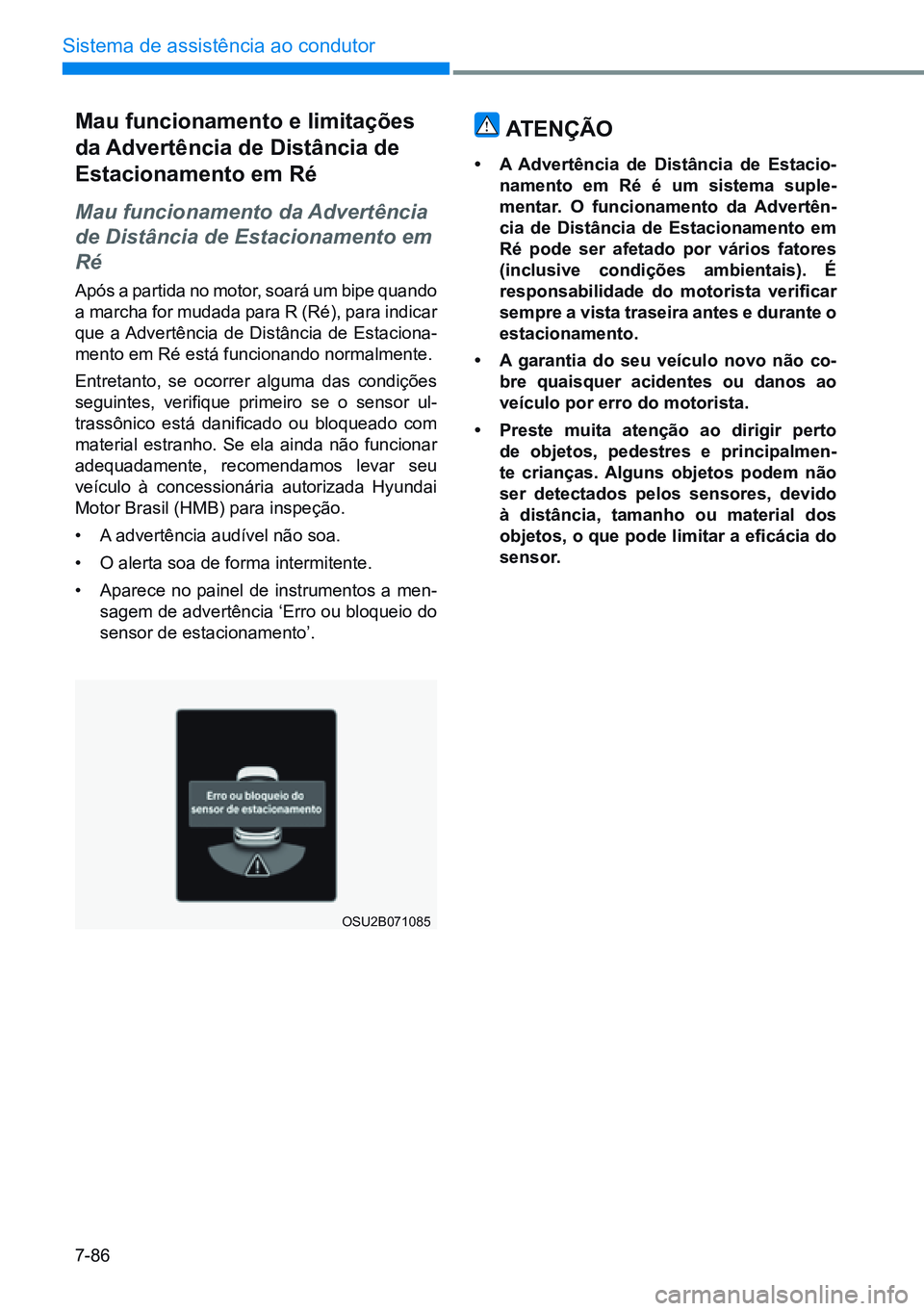

mau funcionamento e limitações
da advertência de distância de
estacionamento em ré
Mau funcionamento da Advertência
de Distância de Estacionamento em
Ré
Após a partida no motor, soará um bipe quando
a marcha for mudada para R (Ré), para indicar
que a Advertência de Distância de Estaciona -
mento em Ré está funcionando normalmente.
Entretanto, se ocorrer alguma das condições
seguintes, verifique primeiro se o sensor ul-
trassônico está danificado ou bloqueado com
material estranho. Se ela ainda não funcionar
adequadamente, recomendamos levar seu
veículo à concessionária autorizada Hyundai
Motor Brasil (HMB) para inspeção.
• A advertência audível não soa.
• O alerta soa de forma intermitente.
• Aparece no painel de instrumentos a men-
sagem de advertência ‘Erro ou bloqueio do
sensor de estacionamento’.
atenÇÃo
• a advertência de distância de estacio-
namento em ré é um sistema suple-
mentar. o funcionamento da advertên-
cia de distância de estacionamento em
ré pode ser afetado por vários fatores
(inclusive condições ambientais). É
responsabilidade do motorista verificar
sempre a vista traseira antes e durante o
estacionamento.
• a garantia do seu veículo novo não co-
bre quaisquer acidentes ou danos ao
veículo por erro do motorista.
• preste muita atenção ao dirigir perto
de objetos, pedestres e principalmen-
te crianças. alguns objetos podem não
ser detectados pelos sensores, devido
à distância, tamanho ou material dos
objetos, o que pode limitar a eficácia do
sensor.
Page 434 of 556

7-87
07

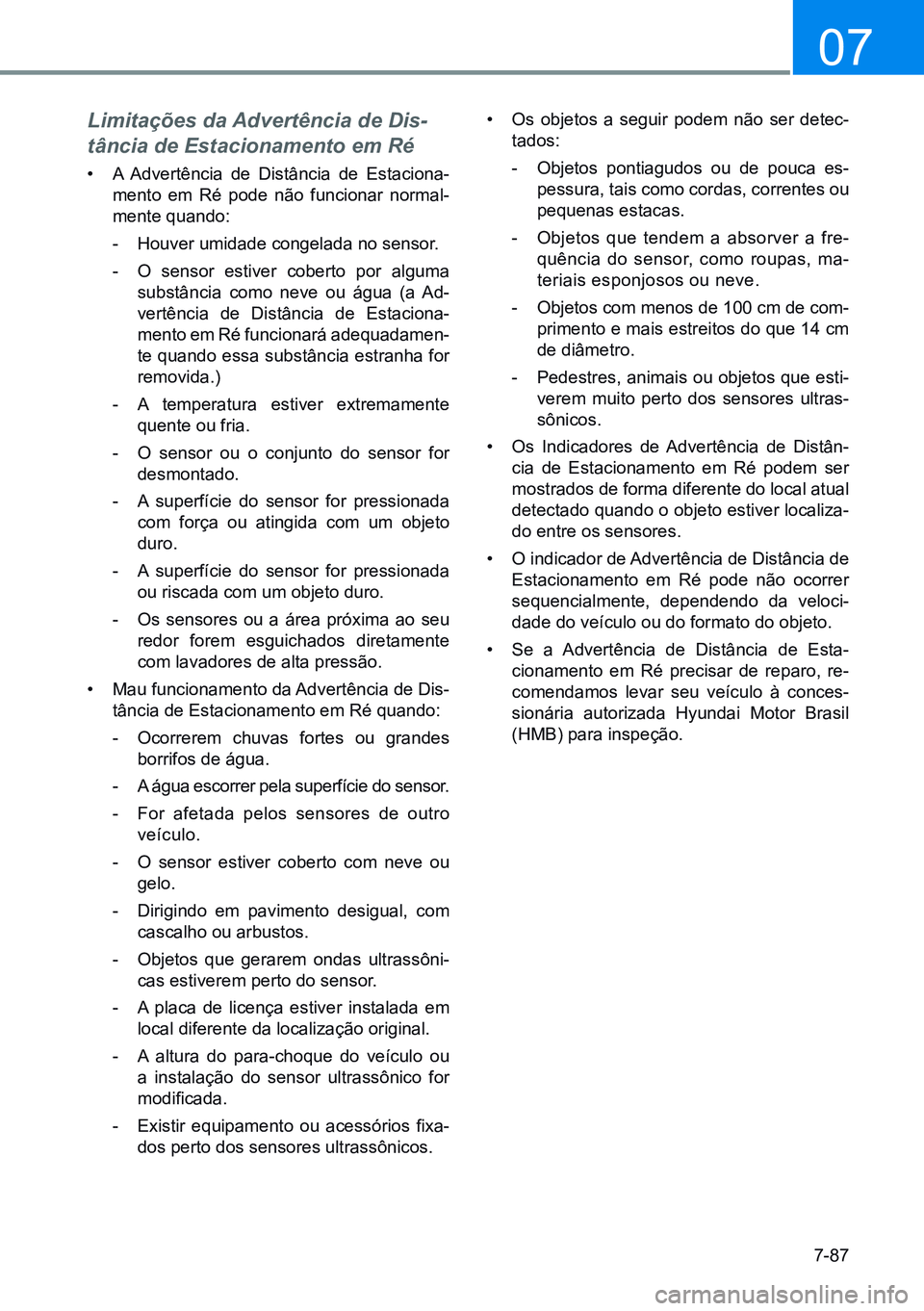

Limitações da Advertência de Dis-
tância de Estacionamento em Ré
• A Advertência de Distância de Estaciona -
mento em Ré pode não funcionar normal-
mente quando:
- Houver umidade congelada no sensor.
- O sensor estiver coberto por alguma
substância como neve ou água (a Ad-
vertência de Distância de Estaciona -
mento em Ré funcionará adequadamen -
te quando essa substância estranha for
removida.)
- A temperatura estiver extremamente
quente ou fria.
- O sensor ou o conjunto do sensor for
desmontado.
- A superfície do sensor for pressionada
com força ou atingida com um objeto
duro.
- A superfície do sensor for pressionada
ou riscada com um objeto duro.
- Os sensores ou a área próxima ao seu
redor forem esguichados diretamente
com lavadores de alta pressão.
• Mau funcionamento da Advertência de Dis-
tância de Estacionamento em Ré quando:
- Ocorrerem chuvas fortes ou grandes
borrifos de água.
- A água escorrer pela superfície do sensor.
- For afetada pelos sensores de outro
veículo.
- O sensor estiver coberto com neve ou
gelo.
- Dirigindo em pavimento desigual, com
cascalho ou arbustos.
- Objetos que gerarem ondas ultrassôni-
cas estiverem perto do sensor.
- A placa de licença estiver instalada em
local diferente da localização original.
- A altura do para-choque do veículo ou
a instalação do sensor ultrassônico for
modificada.
- Existir equipamento ou acessórios fixa-
dos perto dos sensores ultrassônicos. •
Os objetos a seguir podem não ser detec-
tados:
- Objetos pontiagudos ou de pouca es-
pessura, tais como cordas, correntes ou
pequenas estacas.
- Objetos que tendem a absorver a fre-
quência do sensor, como roupas, ma-
teriais esponjosos ou neve.
- Objetos com menos de 100 cm de com-
primento e mais estreitos do que 14 cm
de diâmetro.
- Pedestres, animais ou objetos que esti-
verem muito perto dos sensores ultras-
sônicos.
• Os Indicadores de Advertência de Distân-
cia de Estacionamento em Ré podem ser
mostrados de forma diferente do local atual
detectado quando o objeto estiver localiza -
do entre os sensores.
• O indicador de Advertência de Distância de
Estacionamento em Ré pode não ocorrer
sequencialmente, dependendo da veloci -
dade do veículo ou do formato do objeto.
• Se a Advertência de Distância de Esta-
cionamento em Ré precisar de reparo, re-
comendamos levar seu veículo à conces-
sionária autorizada Hyundai Motor Brasil
(HMB) para inspeção.
Page 435 of 556

7-88
Sistema de assistência ao condutor
OSU2B071075
OSU2B071074

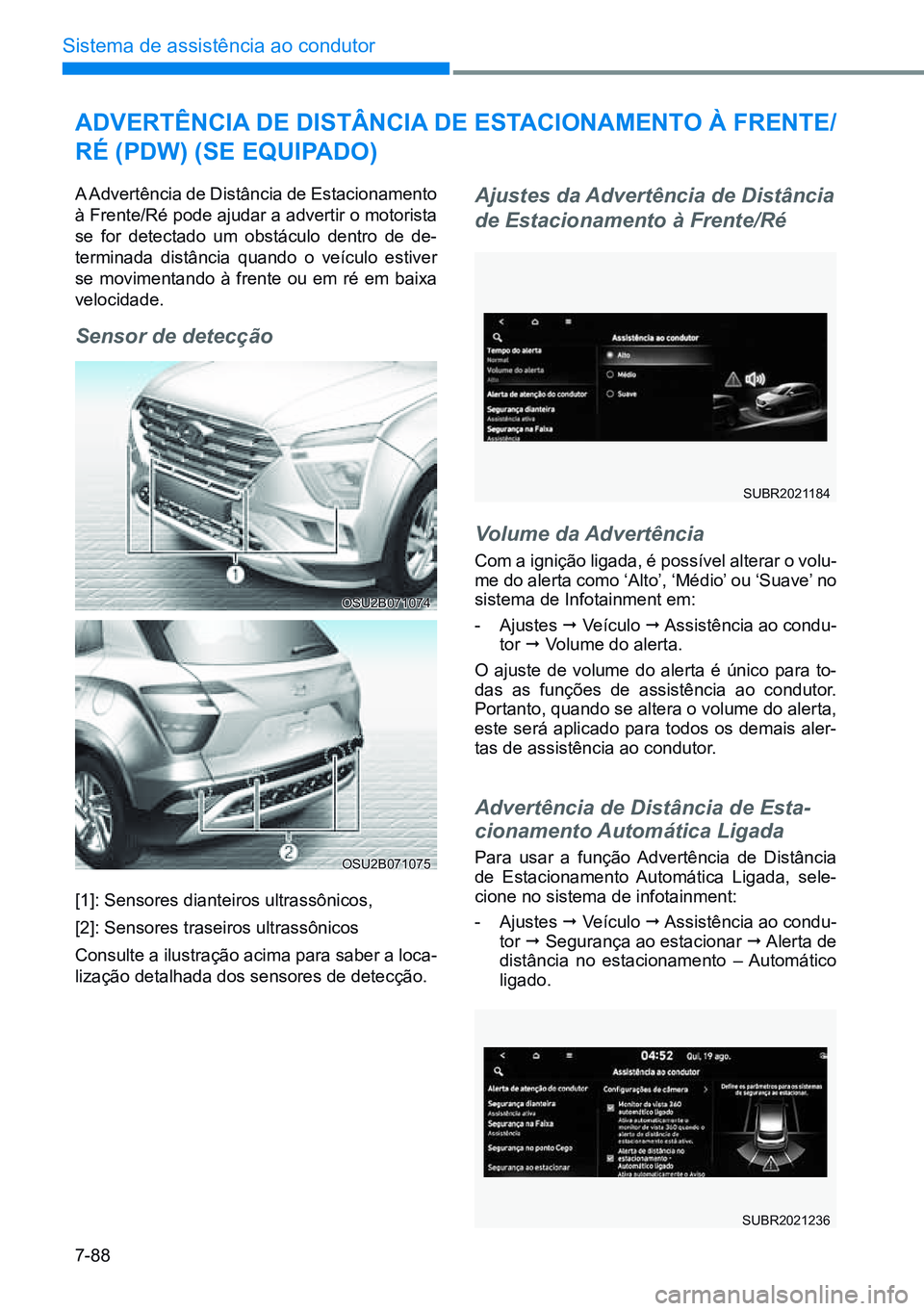

adVertênCia de diStânCia de eStaCionamento à Frente/
rÉ (pdW) (Se equipado)
A Advertência de Distância de Estacionamento
à Frente/Ré pode ajudar a advertir o motorista
se for detectado um obstáculo dentro de de-
terminada distância quando o veículo estiver
se movimentando à frente ou em ré em baixa
velocidade.
Sensor de detecção
[1]: Sensores dianteiros ultrassônicos,
[2]: Sensores traseiros ultrassônicos
Consulte a ilustração acima para saber a loca-
lização detalhada dos sensores de detecção.
Ajustes da Advertência de Distância
de Estacionamento à Frente/Ré
SUBR2021184
Volume da Advertência
Com a ignição ligada, é possível alterar o volu-
me do alerta como ‘Alto’, ‘Médio’ ou ‘Suave’ no
sistema de Infotainment em:
- Ajustes ¨ Veículo ¨ Assistência ao condu -
tor ¨ Volume do alerta.
O ajuste de volume do alerta é único para to-
das as funções de assistência ao condutor.
Portanto, quando se altera o volume do alerta,
este será aplicado para todos os demais aler-
tas de assistência ao condutor.
Advertência de Distância de Esta-
cionamento Automática Ligada
Para usar a função Advertência de Distância
de Estacionamento Automática Ligada, sele-
cione no sistema de infotainment:
- Ajustes ¨ Veículo ¨ Assistência ao condu -
tor ¨ Segurança ao estacionar ¨ Alerta de
distância no estacionamento – Automático
ligado.
SUBR2021236
