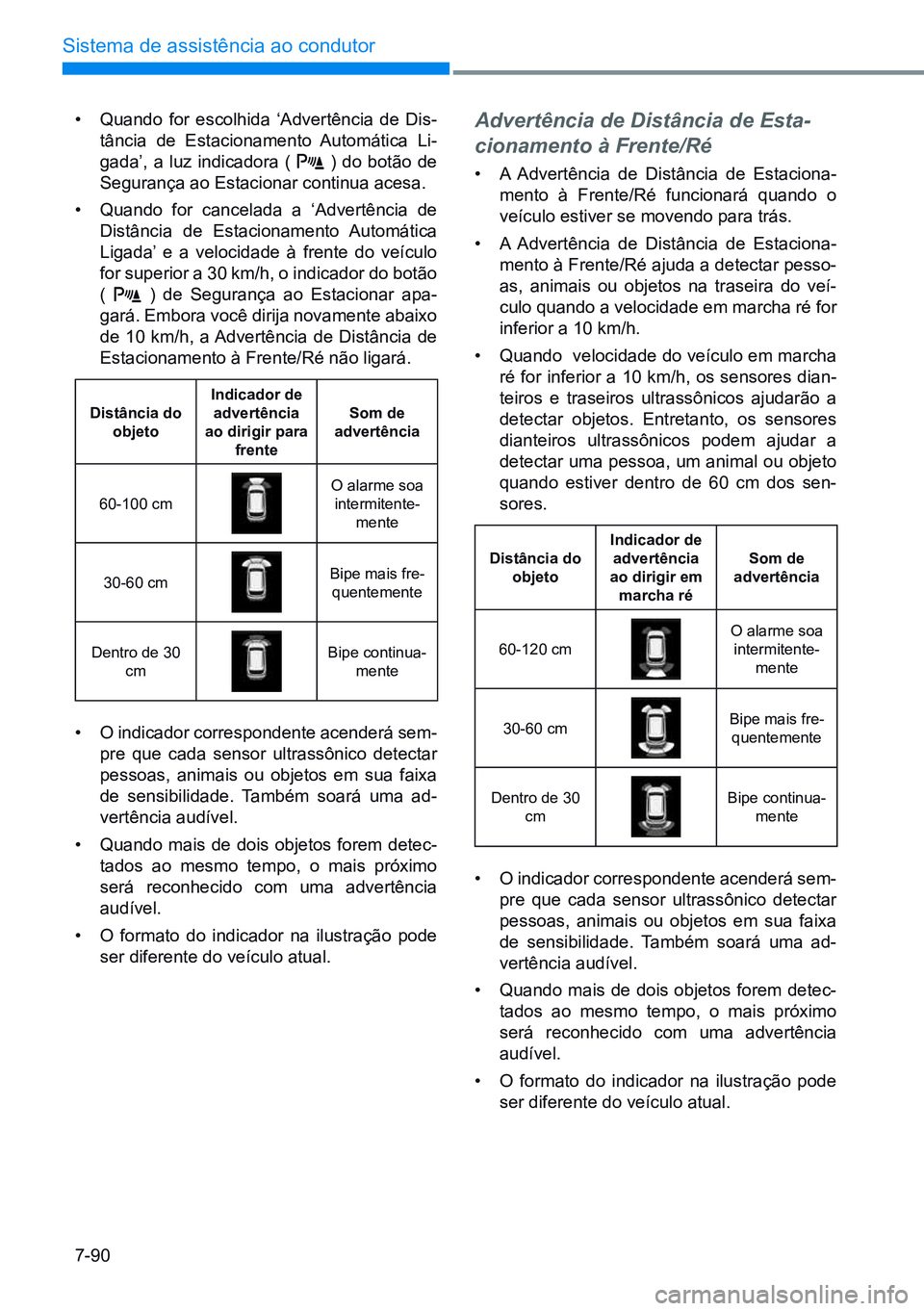

Sistema de assistência ao condutor
• Quando for escolhida ‘Advertência de Dis-
tância de Estacionamento Automática Li-
gada’, a luz indicadora (
) do botão de
Segurança ao Estacionar continua acesa.
• Quando for cancelada a ‘Advertência de
Distância de Estacionamento Automática
Ligada’ e a velocidade à frente do veículo
for superior a 30 km/h, o indicador do botão
(
) de Segurança ao Estacionar apa-
gará. Embora você dirija novamente abaixo
de 10 km/h, a Advertência de Distância de
Estacionamento à Frente/Ré não ligará.
distância do objeto indicador de
advertência
ao dirigir para frente Som de
advertência
60-100 cm
O alarme soa intermitente -
mente
30-60 cm
Bipe mais fre- quentemente
Dentro de 30 cm
Bipe continua -
mente
• O indicador correspondente acenderá sem-
pre que cada sensor ultrassônico detectar
pessoas, animais ou objetos em sua faixa
de sensibilidade. Também soará uma ad-
vertência audível.
• Quando mais de dois objetos forem detec-
tados ao mesmo tempo, o mais próximo
será reconhecido com uma advertência
audível.
• O formato do indicador na ilustração pode
ser diferente do veículo atual.
Advertência de Distância de Esta-
cionamento à Frente/Ré
• A Advertência de Distância de Estaciona -
mento à Frente/Ré funcionará quando o
veículo estiver se movendo para trás.
• A Advertência de Distância de Estaciona -
mento à Frente/Ré ajuda a detectar pesso-
as, animais ou objetos na traseira do veí-
culo quando a velocidade em marcha ré for
inferior a 10 km/h.
• Quando velocidade do veículo em marcha
ré for inferior a 10 km/h, os sensores dian -
teiros e traseiros ultrassônicos ajudarão a
detectar objetos. Entretanto, os sensores
dianteiros ultrassônicos podem ajudar a
detectar uma pessoa, um animal ou objeto
quando estiver dentro de 60 cm dos sen-
sores.
distância do objeto indicador de
advertência
ao dirigir em marcha ré Som de
advertência
60-120 cm
O alarme soa intermitente -
mente
30-60 cm
Bipe mais fre- quentemente
Dentro de 30 cm
Bipe continua -
mente
• O indicador correspondente acenderá sem-
pre que cada sensor ultrassônico detectar
pessoas, animais ou objetos em sua faixa
de sensibilidade. Também soará uma ad-
vertência audível.
• Quando mais de dois objetos forem detec-
tados ao mesmo tempo, o mais próximo
será reconhecido com uma advertência
audível.
• O formato do indicador na ilustração pode
ser diferente do veículo atual.

7-91
07
OSU2B071073

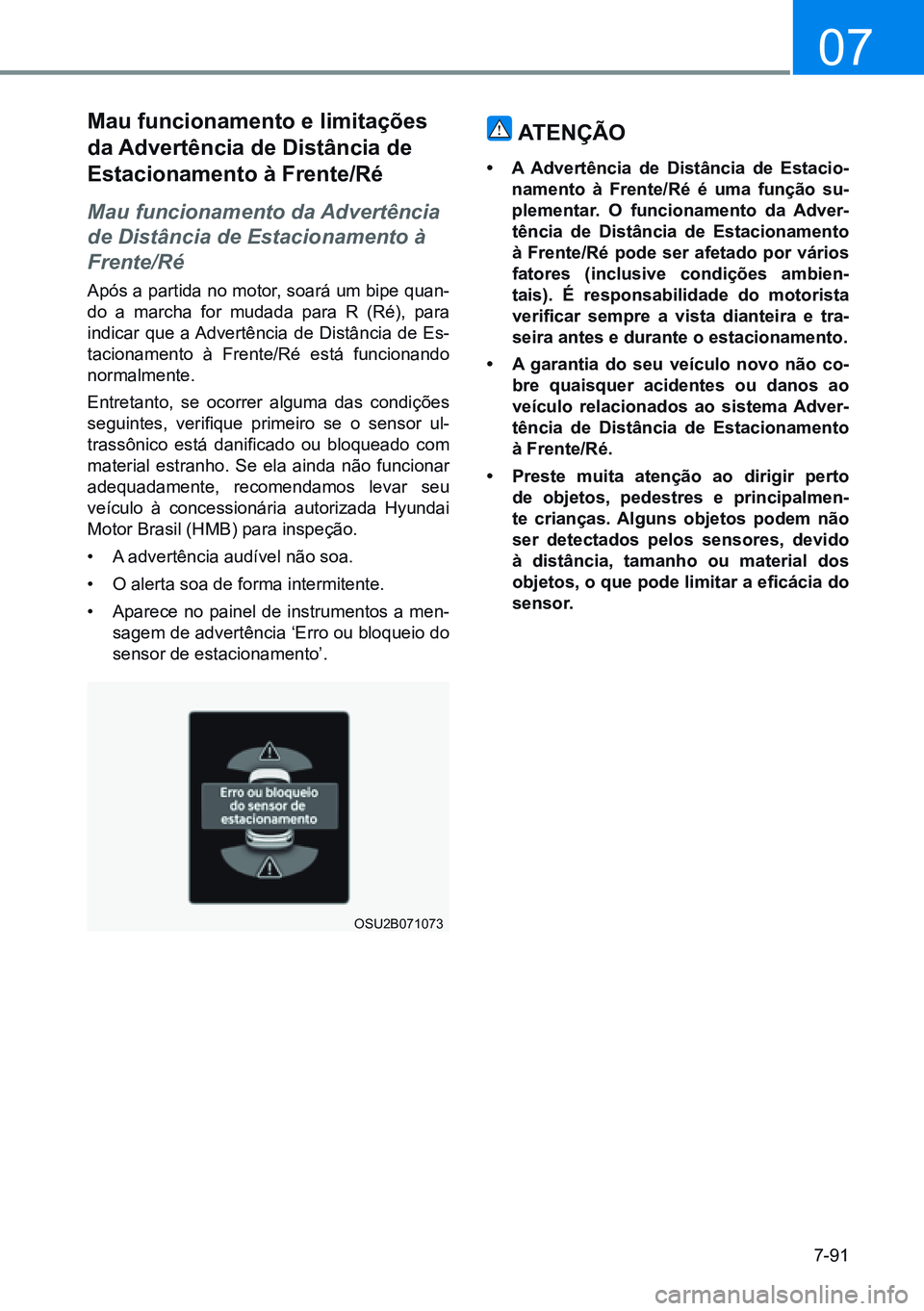

mau funcionamento e limitações
da advertência de distância de
estacionamento à Frente/ré
Mau funcionamento da Advertência
de Distância de Estacionamento à
Frente/Ré
Após a partida no motor, soará um bipe quan -
do a marcha for mudada para R (Ré), para
indicar que a Advertência de Distância de Es-
tacionamento à Frente/Ré está funcionando
normalmente.
Entretanto, se ocorrer alguma das condições
seguintes, verifique primeiro se o sensor ul-
trassônico está danificado ou bloqueado com
material estranho. Se ela ainda não funcionar
adequadamente, recomendamos levar seu
veículo à concessionária autorizada Hyundai
Motor Brasil (HMB) para inspeção.
• A advertência audível não soa.
• O alerta soa de forma intermitente.
• Aparece no painel de instrumentos a men-
sagem de advertência ‘Erro ou bloqueio do
sensor de estacionamento’.
atenÇÃo
• a advertência de distância de estacio-
namento à Frente/ré é uma função su-
plementar. o funcionamento da adver-
tência de distância de estacionamento
à Frente/ré pode ser afetado por vários
fatores (inclusive condições ambien-
tais). É responsabilidade do motorista
verificar sempre a vista dianteira e tra-
seira antes e durante o estacionamento.
• a garantia do seu veículo novo não co-
bre quaisquer acidentes ou danos ao
veículo relacionados ao sistema adver-
tência de distância de estacionamento
à Frente/ré.
• preste muita atenção ao dirigir perto
de objetos, pedestres e principalmen-
te crianças. alguns objetos podem não
ser detectados pelos sensores, devido
à distância, tamanho ou material dos
objetos, o que pode limitar a eficácia do
sensor.

7-92
Sistema de assistência ao condutor

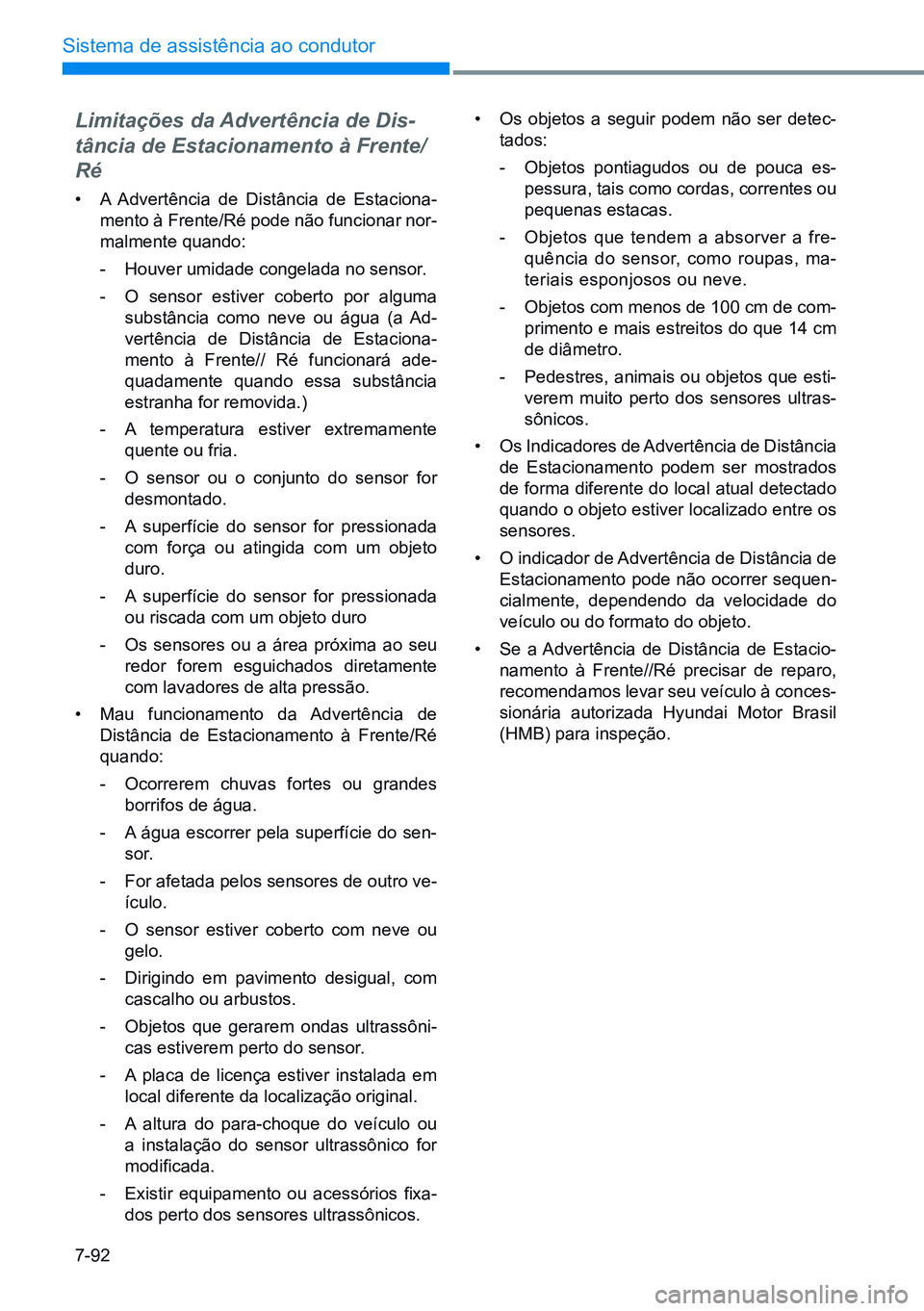

Limitações da Advertência de Dis-
tância de Estacionamento à Frente/
Ré
• A Advertência de Distância de Estaciona -
mento à Frente/Ré pode não funcionar nor-
malmente quando:
- Houver umidade congelada no sensor.
- O sensor estiver coberto por alguma
substância como neve ou água (a Ad-
vertência de Distância de Estaciona -
mento à Frente// Ré funcionará ade-
quadamente quando essa substância
estranha for removida.)
- A temperatura estiver extremamente
quente ou fria.
- O sensor ou o conjunto do sensor for
desmontado.
- A superfície do sensor for pressionada
com força ou atingida com um objeto
duro.
- A superfície do sensor for pressionada
ou riscada com um objeto duro
- Os sensores ou a área próxima ao seu
redor forem esguichados diretamente
com lavadores de alta pressão.
• Mau funcionamento da Advertência de
Distância de Estacionamento à Frente/Ré
quando:
- Ocorrerem chuvas fortes ou grandes
borrifos de água.
- A água escorrer pela superfície do sen-
sor.
- For afetada pelos sensores de outro ve-
ículo.
- O sensor estiver coberto com neve ou
gelo.
- Dirigindo em pavimento desigual, com
cascalho ou arbustos.
- Objetos que gerarem ondas ultrassôni-
cas estiverem perto do sensor.
- A placa de licença estiver instalada em
local diferente da localização original.
- A altura do para-choque do veículo ou
a instalação do sensor ultrassônico for
modificada.
- Existir equipamento ou acessórios fixa-
dos perto dos sensores ultrassônicos. •
Os objetos a seguir podem não ser detec-
tados:
- Objetos pontiagudos ou de pouca es-
pessura, tais como cordas, correntes ou
pequenas estacas.
- Objetos que tendem a absorver a fre-
quência do sensor, como roupas, ma-
teriais esponjosos ou neve.
- Objetos com menos de 100 cm de com-
primento e mais estreitos do que 14 cm
de diâmetro.
- Pedestres, animais ou objetos que esti-
verem muito perto dos sensores ultras-
sônicos.
• Os Indicadores de Advertência de Distância
de Estacionamento podem ser mostrados
de forma diferente do local atual detectado
quando o objeto estiver localizado entre os
sensores.
• O indicador de Advertência de Distância de
Estacionamento pode não ocorrer sequen -
cialmente, dependendo da velocidade do
veículo ou do formato do objeto.
• Se a Advertência de Distância de Estacio-
namento à Frente//Ré precisar de reparo,
recomendamos levar seu veículo à conces-
sionária autorizada Hyundai Motor Brasil
(HMB) para inspeção.

9-30
Manutenção

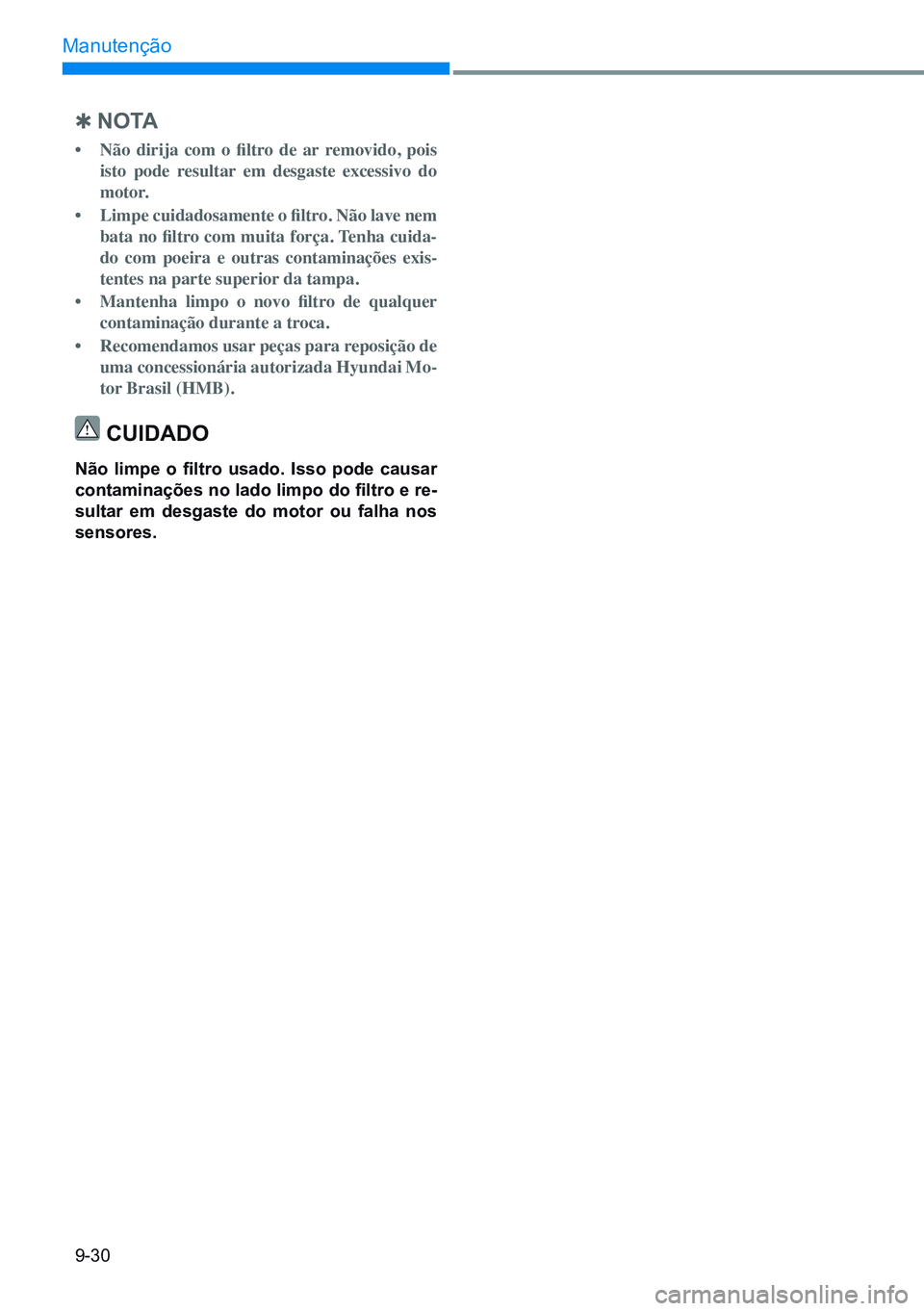

Q n o ta
• Não dirija com o filtro de ar removido, pois
isto pode resultar em desgaste excessivo do
motor.
• Limpe cuidadosamente o filtro. Não lave nem
bata no filtro com muita força. Tenha cuida-
do com poeira e outras contaminações exis-
tentes na parte superior da tampa.
• Mantenha limpo o novo filtro de qualquer
contaminação durante a troca.
• Recomendamos usar peças para reposição de
uma concessionária autorizada Hyundai Mo-
tor Brasil (HMB).
CUidado
Não limpe o filtro usado. Isso pode causar
contaminações no lado limpo do filtro e re-
sultar em desgaste do motor ou falha nos
sensores.

9-55
09

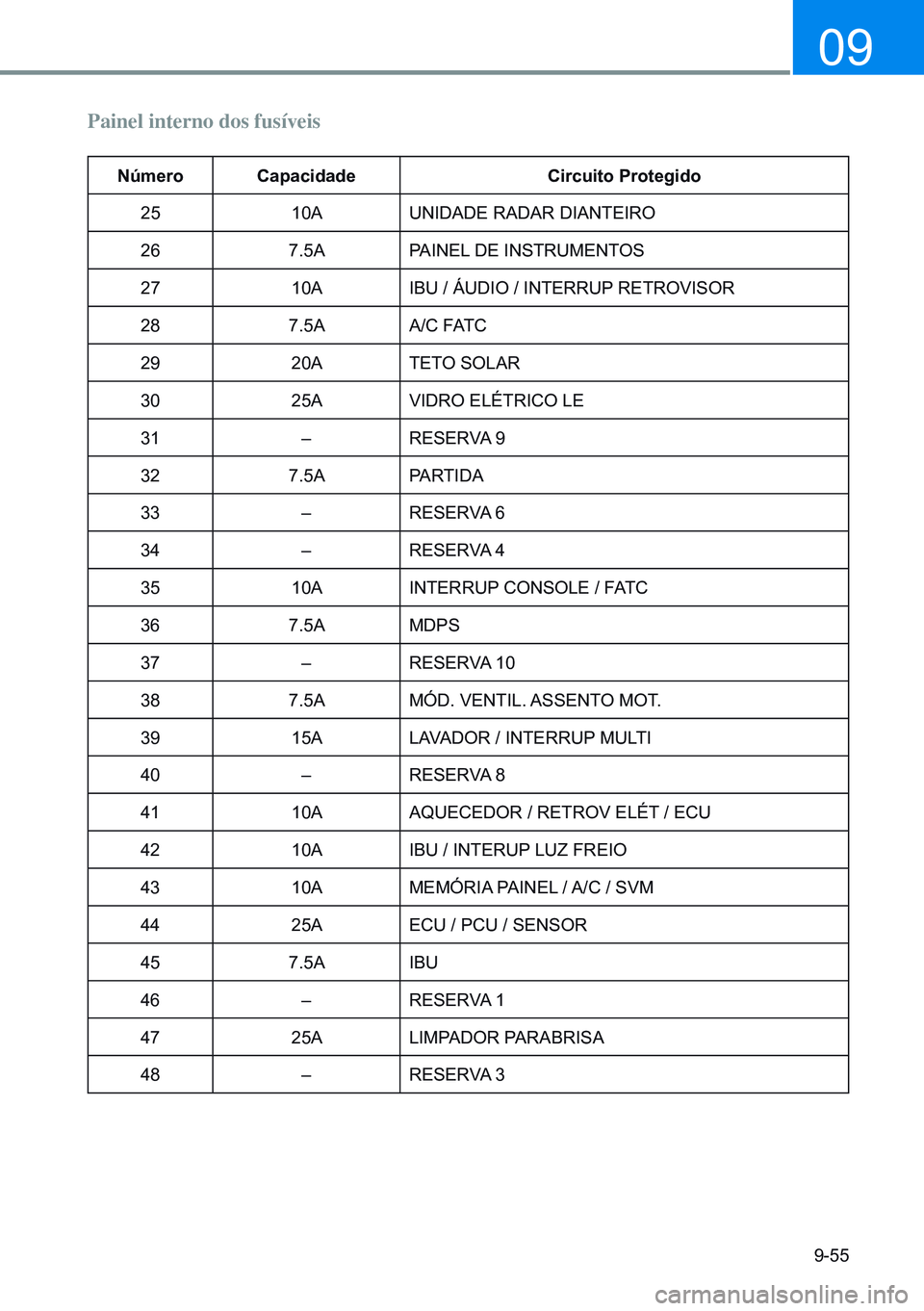

Painel interno dos fusíveis
númeroCapacidade Circuito protegido
25 10AUNIDADE RADAR DIANTEIRO
26 7.5APAINEL DE INSTRUMENTOS
27 10AIBU / ÁUDIO / INTERRUP RETROVISOR
28 7.5AA/C FATC
29 20ATETO SOLAR
30 25AVIDRO ELÉTRICO LE
31 –RESERVA 9
32 7.5APARTIDA
33 –RESERVA 6
34 –RESERVA 4
35 10AINTERRUP CONSOLE / FATC
36 7.5AMDPS
37 –RESERVA 10
38 7.5AMÓD. VENTIL. ASSENTO MOT .
39 15ALAVADOR / INTERRUP MULTI
40 –RESERVA 8
41 10AAQUECEDOR / RETROV ELÉT / ECU
42 10AIBU / INTERUP LUz FREIO
43 10AMEMÓRIA PAINEL / A/C / SVM
44 25AECU / PCU / SENSOR
45 7.5AIBU
46 –RESERVA 1
47 25ALIMPADOR PARABRISA
48 –RESERVA 3

9-57
09
Painel de fusíveis no compartimento do motor
nome do FusívelCapacidade
do Fusível Circuito protegido
MDPS 80 AUnidade MDPS
A LT 150 A/180 A150A (G3LC/G4FL), 180A (G4NJ): Alternador
FHCM 80 ARelé FHCM
VENTOINHA
ARREFECIMENTO (PWM) 60 A
[G3LC] C/Relé Ventoinha HI
B+2 50 ABloco da Junção ICU (IPS2/IPS5/IPS6/IPS7/
IPS11)
B+3 50 ABloco da Junção ICU (Relé Principal
Vidro Elétrico, Fusível - Ventilação Banco,
Segurança Vidro LE, Segurança Vidro LD,
AMP, Abertura Tampa Traseira, Teto Solar)
B+1 50 ABloco da Junção ICU (IPS1/IPS4/IPS8/IPS9/
IPS10)
VENTILADOR 40 ARelé Ventilador
ABS1 40 AMódulo de controle do ESP
ABS2 40 AMódulo de controle do ESP
TRASEIRO AQUECIDO 40 ARelé Aquecimento Traseiro
VENTOINHA
ARREFECIMENTO 40 A
[G4FL/ G4NJ] C/Relé Ventoinha HI/LO
B+4 40 ABloco da Junção ICU (Relé Corte Autom.Carga
Longo Prazo, Fusível - Interruptor Freio, IBU1,
Trava Porta, Módulo 1, Módulo 8)
TOMADA DE FORçA1 40 ARelé Saída de Força
EOP 30 ABomba de Óleo Eletrônica
IG1 40 ARelé ACC/IG1, Relé, Interruptor de Ignição
IG2 40 ARelé Partida/IG2, Relé, Interruptor de Ignição
ECU1 30 ARELÉ PRINCIPAL -
BUzINA 15 ARelé Buzina/B/Relé Buzina Alarme
A/C 10 ARelé A/C
TCU2 15 A[G3LC] TCM [G4NJ] PCM
TCU3 15 A[G3LC] TCM [G4NJ] PCM
AMS 10 ASensor da bateria
BOMBA COMBUST. 20 ARelê da Bomba de Combustível
SENSOR3 15 A[G3LC] ECM [G4FL] ECM/PCM

9-58
Manutenção

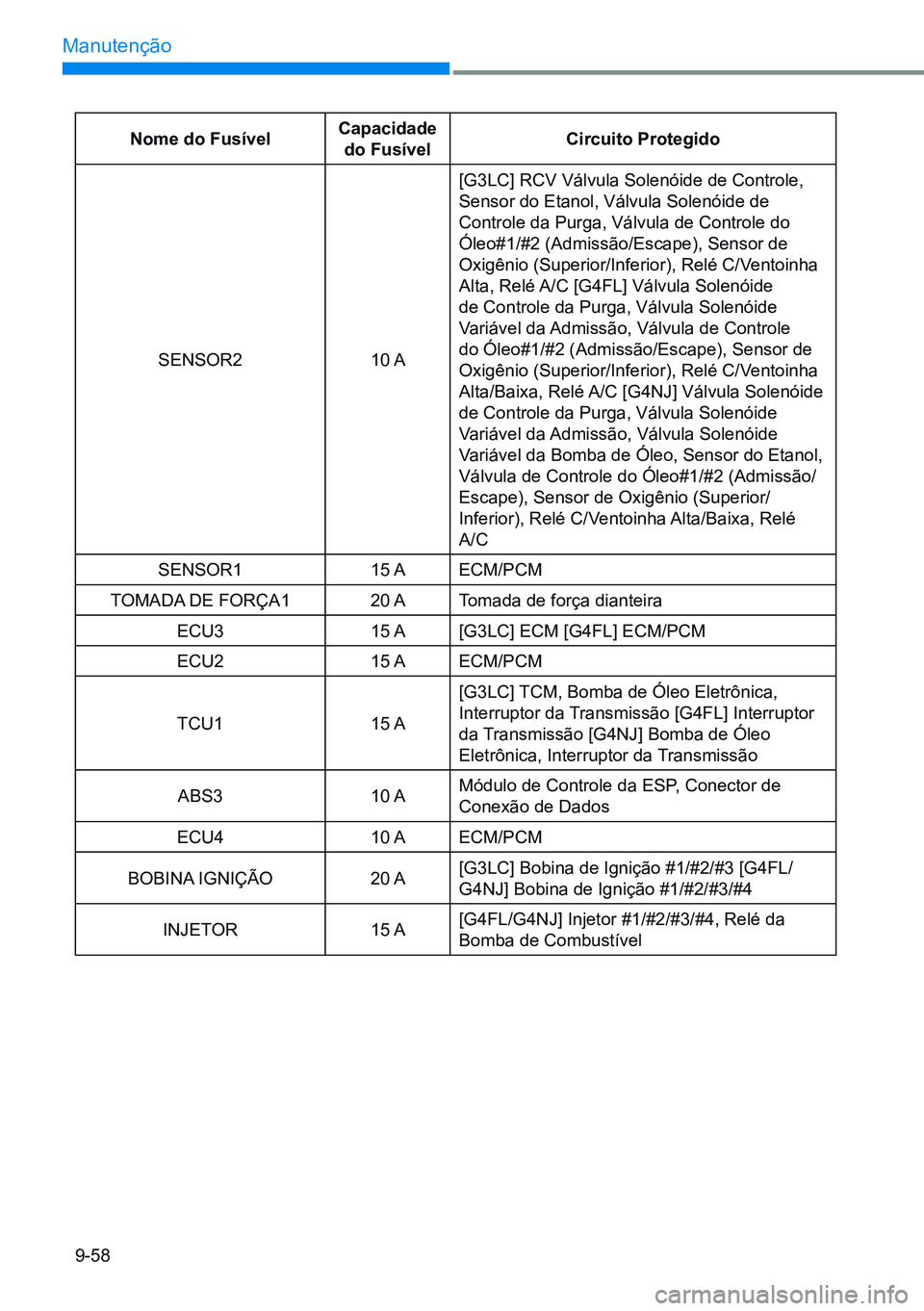

nome do FusívelCapacidade
do Fusível Circuito protegido
SENSOR2 10 A[G3LC] RCV Válvula Solenóide de Controle,
Sensor do Etanol, Válvula Solenóide de
Controle da Purga, Válvula de Controle do
Óleo#1/#2 (Admissão/Escape), Sensor de
Oxigênio (Superior/Inferior), Relé C/Ventoinha
Alta, Relé A/C [G4FL] Válvula Solenóide
de Controle da Purga, Válvula Solenóide
Variável da Admissão, Válvula de Controle
do Óleo#1/#2 (Admissão/Escape), Sensor de
Oxigênio (Superior/Inferior), Relé C/Ventoinha
Alta/Baixa, Relé A/C [G4NJ] Válvula Solenóide
de Controle da Purga, Válvula Solenóide
Variável da Admissão, Válvula Solenóide
Variável da Bomba de Óleo, Sensor do Etanol,
Válvula de Controle do Óleo#1/#2 (Admissão/
Escape), Sensor de Oxigênio (Superior/
Inferior), Relé C/Ventoinha Alta/Baixa, Relé
A/C
SENSOR1 15 AECM/PCM
TOMADA DE FORçA1 20 ATomada de força dianteira
ECU3 15 A[G3LC] ECM [G4FL] ECM/PCM
ECU2 15 AECM/PCM
TCU1 15 A[G3LC] TCM, Bomba de Óleo Eletrônica,
Interruptor da Transmissão [G4FL] Interruptor
da Transmissão [G4NJ] Bomba de Óleo
Eletrônica, Interruptor da Transmissão
ABS3 10 AMódulo de Controle da ESP, Conector de
Conexão de Dados
ECU4 10 AECM/PCM
BOBINA IGNIçÃO 20 A[G3LC] Bobina de Ignição #1/#2/#3 [G4FL/
G4NJ] Bobina de Ignição #1/#2/#3/#4
INJETOR 15 A[G4FL/G4NJ] Injetor #1/#2/#3/#4, Relé da
Bomba de Combustível

9-69
09

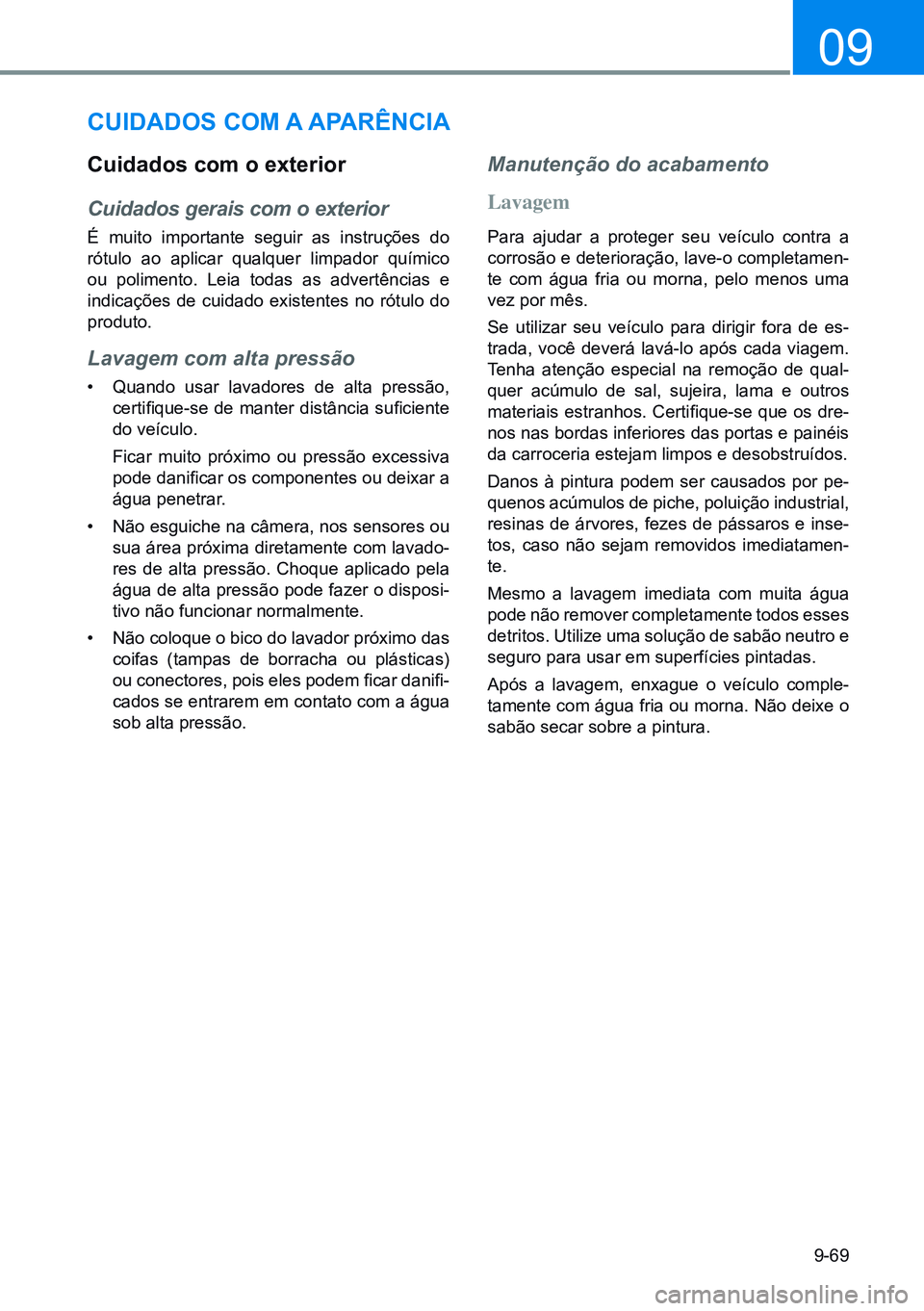

CUidadoS Com a aparÊnCia
Cuidados com o exterior
Cuidados gerais com o exterior
É muito importante seguir as instruções do
rótulo ao aplicar qualquer limpador químico
ou polimento. Leia todas as advertências e
indicações de cuidado existentes no rótulo do
produto.
Lavagem com alta pressão
• Quando usar lavadores de alta pressão,
certifique-se de manter distância suficiente
do veículo.
Ficar muito próximo ou pressão excessiva
pode danificar os componentes ou deixar a
água penetrar.
• Não esguiche na câmera, nos sensores ou
sua área próxima diretamente com lavado -
res de alta pressão. Choque aplicado pela
água de alta pressão pode fazer o disposi -
tivo não funcionar normalmente.
• Não coloque o bico do lavador próximo das
coifas (tampas de borracha ou plásticas)
ou conectores, pois eles podem ficar danifi -
cados se entrarem em contato com a água
sob alta pressão.
Manutenção do acabamento
Lavagem
Para ajudar a proteger seu veículo contra a
corrosão e deterioração, lave-o completamen -
te com água fria ou morna, pelo menos uma
vez por mês.
Se utilizar seu veículo para dirigir fora de es-
trada, você deverá lavá-lo após cada viagem.
Tenha atenção especial na remoção de qual -
quer acúmulo de sal, sujeira, lama e outros
materiais estranhos. Certifique-se que os dre-
nos nas bordas inferiores das portas e painéis
da carroceria estejam limpos e desobstruídos.
Danos à pintura podem ser causados por pe-
quenos acúmulos de piche, poluição industrial,
resinas de árvores, fezes de pássaros e inse-
tos, caso não sejam removidos imediatamen -
te.
Mesmo a lavagem imediata com muita água
pode não remover completamente todos esses
detritos. Utilize uma solução de sabão neutro e
seguro para usar em superfícies pintadas.
Após a lavagem, enxague o veículo comple -
tamente com água fria ou morna. Não deixe o
sabão secar sobre a pintura.
