2021 FIAT 124 SPIDER Drift- og vedlikeholdshåndbok (in Norwegian)

SIKRINGSELEMENT (MOTORROM)
12507031602-121-001
143

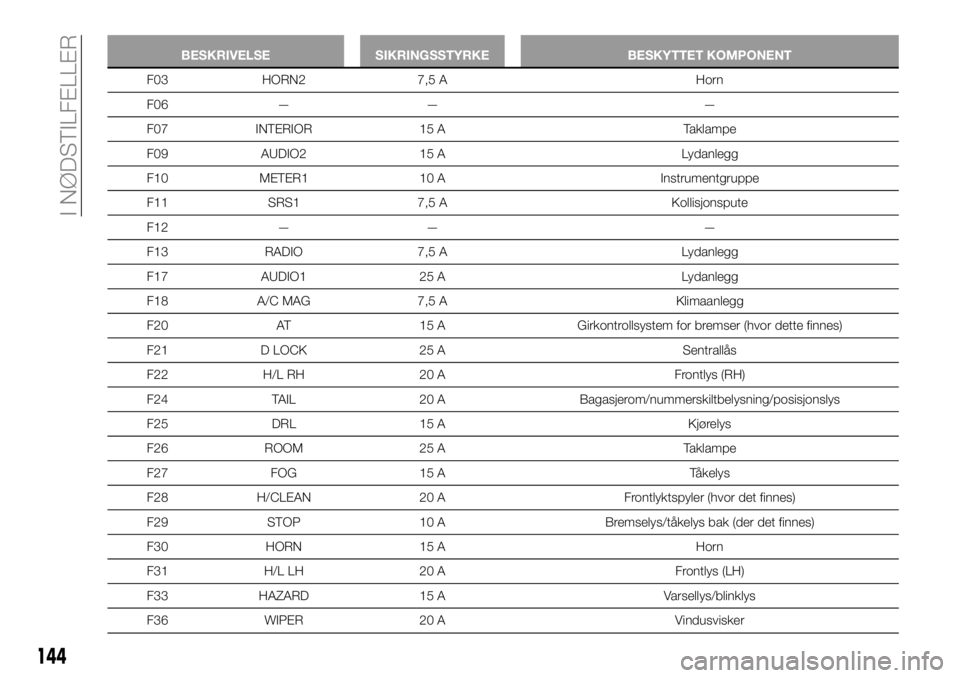

BESKRIVELSE SIKRINGSSTYRKE BESKYTTET KOMPONENT
F03 HORN2 7,5 A Horn
F06 — — —
F07 INTERIOR 15 A Taklampe
F09 AUDIO2 15 A Lydanlegg
F10 METER1 10 A Instrumentgruppe
F11 SRS1 7,5 A Kollisjonspute
F12 — — —
F13 RADIO 7,5 A Lydanlegg
F17 AUDIO1 25 A Lydanlegg
F18 A/C MAG 7,5 A Klimaanlegg
F20 AT 15 A Girkontrollsystem for bremser (hvor dette finnes)
F21 D LOCK 25 A Sentrallås
F22 H/L RH 20 A Frontlys (RH)
F24 TAIL 20 A Bagasjerom/nummerskiltbelysning/posisjonslys
F25 DRL 15 A Kjørelys
F26 ROOM 25 A Taklampe
F27 FOG 15 A Tåkelys
F28 H/CLEAN 20 A Frontlyktspyler (hvor det finnes)
F29 STOP 10 A Bremselys/tåkelys bak (der det finnes)
F30 HORN 15 A Horn
F31 H/L LH 20 A Frontlys (LH)
F33 HAZARD 15 A Varsellys/blinklys
F36 WIPER 20 A Vindusvisker
144
I NØDSTILFELLER

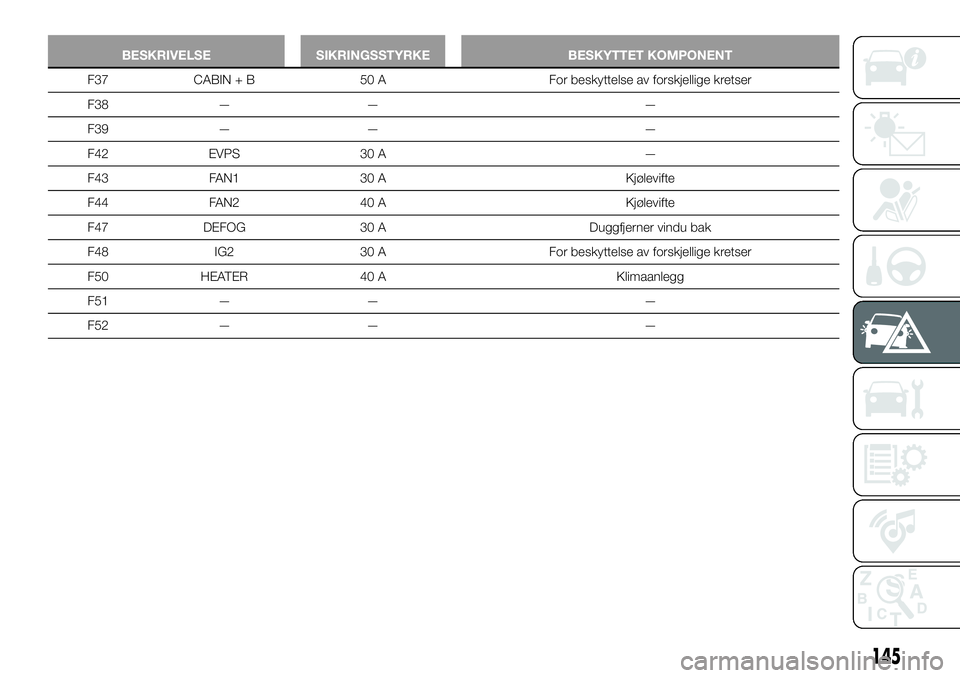

BESKRIVELSE SIKRINGSSTYRKE BESKYTTET KOMPONENT
F37 CABIN + B 50 A For beskyttelse av forskjellige kretser
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Kjølevifte
F44 FAN2 40 A Kjølevifte
F47 DEFOG 30 A Duggfjerner vindu bak
F48 IG2 30 A For beskyttelse av forskjellige kretser
F50 HEATER 40 A Klimaanlegg
F51 — — —
F52 — — —
145

SIKRINGER PÅ VENSTRE SIDE AV KJØRETØYET
12607031602-03F-002
146
I NØDSTILFELLER

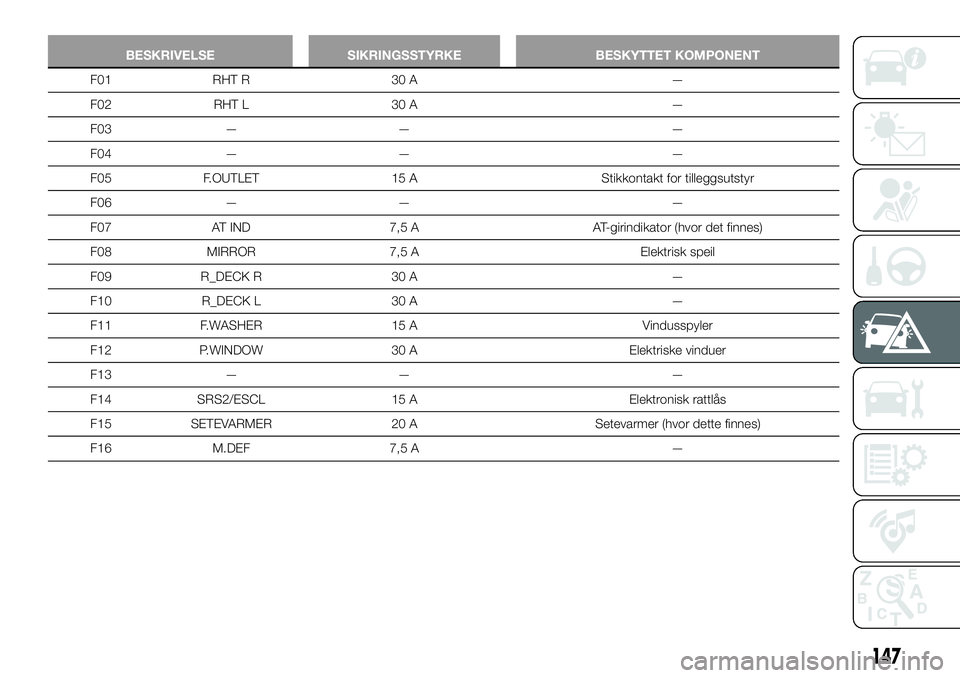

BESKRIVELSE SIKRINGSSTYRKE BESKYTTET KOMPONENT
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.OUTLET 15 A Stikkontakt for tilleggsutstyr
F06 — — —
F07 AT IND 7,5 A AT-girindikator (hvor det finnes)
F08 MIRROR 7,5 A Elektrisk speil
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 A Vindusspyler
F12 P.WINDOW 30 A Elektriske vinduer
F13 — — —
F14 SRS2/ESCL 15 A Elektronisk rattlås
F15 SETEVARMER 20 A Setevarmer (hvor dette finnes)
F16 M.DEF 7,5 A —
147

FORSIKTIG
175)Hvis sikringen går igjen, kontakt en
Fiat-forhandler.
176)Bytt aldri ut en sikring med en annen
som har høyere amperestyrke.
BRANNFARE.
177)Ta kontakt med en Fiat-forhandler hvis
en sikring i et sikkerhetssystem
(kollisjonsputer, bremser),
kraftenhetssystemet (motor, girkasse) eller
styresystemet ryker.
178)Ikke skift hovedsikringen og multiplex
treghetssikring selv. Ta kontakt med en
Fiat-forhandler for å få utført utskiftingen.
Det er farlig å skifte disse sikringene selv,
da de er høystrømsikringer. Feil utskifting
kan føre til elektrisk støt eller kortslutning
som resulterer i bran.
179)Før du skifter sikring må du sørge for
at tenningsnøkkelen står i AV-posisjon og
at alle andre tjenester er skrudd av og/eller
deaktivert.
ADVARSEL
32)Bytt aldri en sikring som har gått med
metalltråder eller annet.
33)Hvis det er nødvendig å vaske
motorrommet, pass på at du ikke treffer
sikringsboksen og vindusviskermotoren
med vannstrålen.
DEKKREPARASJONS
SETT
(hvor dette finnes)
180) 181) 182) 183) 184) 185) 186)
3)
VERKTØYOPPBEVARING
Bilen din er ikke utstyrt med
reservedekk, jekk og hjulkryss. For mer
detaljer, kontakt en Fiat-forhandler.
Verktøy ligger oppbevart stedene som
vises i fig. 127:
1: jekkspak
2: slepeøye
I bagasjeromslokket ligger også
nødreparasjonspakken for punktert
dekk.
OPPBEVARING AV
DEKKREPARASJONSSETT
Dekkreparasjonssettet ligger inne i
bagasjeromlokket fig. 128.
ADVARSEL Ditt kjøretøy er ikke utstyrt
med reservehjul. Hvis du punkterer,
bruk dekkreparasjonssettet ti å reparere
dekket midlertidig. Når du skal utføre
reparasjonen, se instruksjonene som
følger med i dekkreparasjonssettet.
Hvis en nødreparasjon ble utført på et
flatt dekk med dekkreparasjonssettet,
ta kontakt med en Fiat-forhandler eller
skift dekk så snart som mulig.
12708020100-733-733
12808020202-121-003
148
I NØDSTILFELLER

FORHOLDSREGLER VED
BRUK AV
DEKKREPARASJONS
SETT
MerkDekktetningsmidlet kan ikke brukes
om igjen. Kjøp nytt dekktetningsmiddel
hos en Fiat-forhandler.
Dekkreparasjonssettet kan ikke
brukes i følgende tilfeller. Ta kontakt
med en Fiat-forhandler:
– Perioden for effektiv bruk av
dekktetningsmidlet er utløpt
(effektivitetsperioden står på
etiketten på flasken).
– Riftet eller hullet er større enn ca.
4 mm.
– Skaden er oppstått på en annen
del av dekket enn gjengen.
– Bilen har vært kjørt med nesten
ikke noe luft igjen.
– Dekket er løsnet fra hjulkransen.
– Hjulkransen er skadet.
– Dekket er punktert to eller flere
steder.
TETTE ET DEKK MED
DEKKREPARASJONS
SETTET
Gjør som følger:
Flytt bilen til et trygt sted på et plant
og hardt underlag, der den ikke er noe
hinder for trafikken.
Sett girspaken i posisjon 1 eller
Revers (R) (manuelt gir) og
velgerspaken til P (for automatgir).
Trekk i parkeringsbremsen med
bremsepedalen trykt inn og slå av
motoren.
Om nødvendig, blink med
varsellysene og sett opp
varseltrekanten ved veikanten.
Sett av passasjerer og last og ta ut
dekkreparasjonssettet.
Rist flasken med dekktetningsmidlet
godt.
ADVARSEL Hvis flasken ristes etter at
injeksjonsslangen er skrudd på, kan
dekktetningsmiddel sprute ut av
injeksjonsslangen. Det kan være umulig
å fjerne dekktetningsmiddel som er
kommet i kontakt med klær eller andre
gjenstander. Rist flasken før
injeksjonsslangen skrues på.
ADVARSEL Tetningsmidlet herder lett
og det vil være vanskelig å injisere det
når det er kuldegrader (0 °C eller
kaldere). Varm tetningsmidlet inne i
bilen for å gjøre det enklere å injisere.
ta av dekselet 1 fra flasken 2 fig. 129.
Skru på injeksjonsslangen 3 med
flaskens innvendige deksel på for å
bryte av det innvendige dekselet
ta av ventildekselet 4 fra det
punkterte dekket fig. 130. Trykk
baksiden av et ventilkjerneverktøy
6 mot dekkventilkjernen 5 og tapp ut all
resterende luft
12908020202-03A-003
149

ADVARSEL Hvis det er luft igjen i
dekket når ventilkjernen fjernes, kan
den sprette ut. Vær forsiktig når den tas
av.
drei ventilkjernen 7 mot klokken med
ventilkjerneverktøyet 8 og ta av
ventilkjernen fig. 131
ADVARSEL Oppbevar ventilkjernen på
et sted der den ikke vil bli skitten.
sett injeksjonsslangen 9 fig. 132 inn i
ventilen 10
hold nederste del av flasken vertikalt
11 fig. 133, klem flasken med hendene
og injiser hele mengden av
tetningsmiddel inn i dekket
Trekk ut injeksjonsslangen fra ventilen
fig. 134
sett ventilkjernen 12 inn i ventilen
13 igjen og drei med klokken for å
installere.
NB! Dekktetningsmidlet kan ikke brukes
om igjen. Kjøp nytt dekktetningssett
hos en Fiat-forhandler.
NB! Ikke kast den tomme flasken med
dekktetningsmiddel etter bruk. Returner
den tomme flasken med tetningsmiddel
til en Fiat-forhandler når dekket er
13008020202-03A-004
13108020202-03A-005
13208020202-03A-006
13308020202-03A-008
13408020202-03A-007
13508020202-03A-009
150
I NØDSTILFELLER
