2021 FIAT 124 SPIDER Drift- og vedlikeholdshåndbok (in Norwegian)

RYGGEKAMERA
(RYGGEKAMERA
MED
PARKERINGSSIKT,
BAK)
(bare versjoner med Radio 7”-system)
BRUK
168)
29)
Kameraet sitter på bakluken fig. 98.
Bytte til ryggekameradisplayet
Skift velgerspaken eller girspaken til
revers (R) med tenningen PÅ for å bytte
displayet til ryggekameravisning.
ADVARSEL Ved parkering, vær ytterst
forsiktig i forbindelse med hindringersom kan være over eller under
kameravinkelen.
ADVARSEL Vær alltid ekstremt forsiktig
og sjekk de virkelige forholdene i
området bak bilen med dine egne øyne.
Det er farlig å rygge når du ser på
skjermen. Det kan føre til ulykke eller
kollisjon med en gjenstand.
Ryggekameraet er bare et system som
skal hjelpe deg å rygge. Bildene på
skjermen kan vise en situasjon som er
annerledes enn virkeligheten.
Når displayet er kaldt, kan bildene som
vises på skjermen være mer uklare enn
vanlig, og gjøre det vanskelig å sjekke
forholdene rundt bilen. Vær alltid
ekstremt forsiktig og sjekk de virkelige
forholdene i området bak bilen med
dine egne øyne.
ADVARSEL Ikke utsett kameraet for
store krefter. Du kan komme til å endre
kameraets posisjon og vinkel. Ikke
demonter, endre eller fjerne det, da
dette kan kompromittere den
hermetiske lukkingen.
ADVARSEL Kameradekselet er laget av
plast. Ikke påføre avfettingsmidler,
organiske løsningsmidler, voks eller
glassbeleggmidler til kameradekselet.
Hvis noe av dette søles på dekselet,
tørk straks av med en klut.ADVARSEL Ikke gni hardt på
kameradekselet med slipende eller hard
børste. Kameradekselet eller linsen kan
ripes, noe som kan påvirke bildene.
ADVARSEL Hvis vann, snø eller gjørme
avleires på kameralinsen, rengjør den
med en myk klut. Hvis ikke dette gjør
den ren, bruker du et mildt
rengjøringsmiddel.
ADVARSEL Hvis kameraet utsettes for
store temperatursvingninger (fra varmt
til kaldt eller motsatt), vil kanskje ikke
ryggekameraet virke som det skal.
ADVARSEL Ta kontakt med en
Fiat-forhandler for å skifte dekk. Når du
skifter dekk, kan det føre til at
ledelinjene som vises på displayet
endres.
ADVARSEL Hvis bilen har vært involvert
i en frontal, sidekollisjon eller påkjøring
bakfra, kan ryggekameraets plassering
(posisjon eller installeringsvinkel) ha blitt
endret. Ta kontakt med en
Fiat-forhandler.
ADVARSEL Hvis displayet viser "ingen
videosignal", kan det være et problem
med kameraet. Ta kontakt med en
Fiat-forhandler.
9807040110-124-008
127

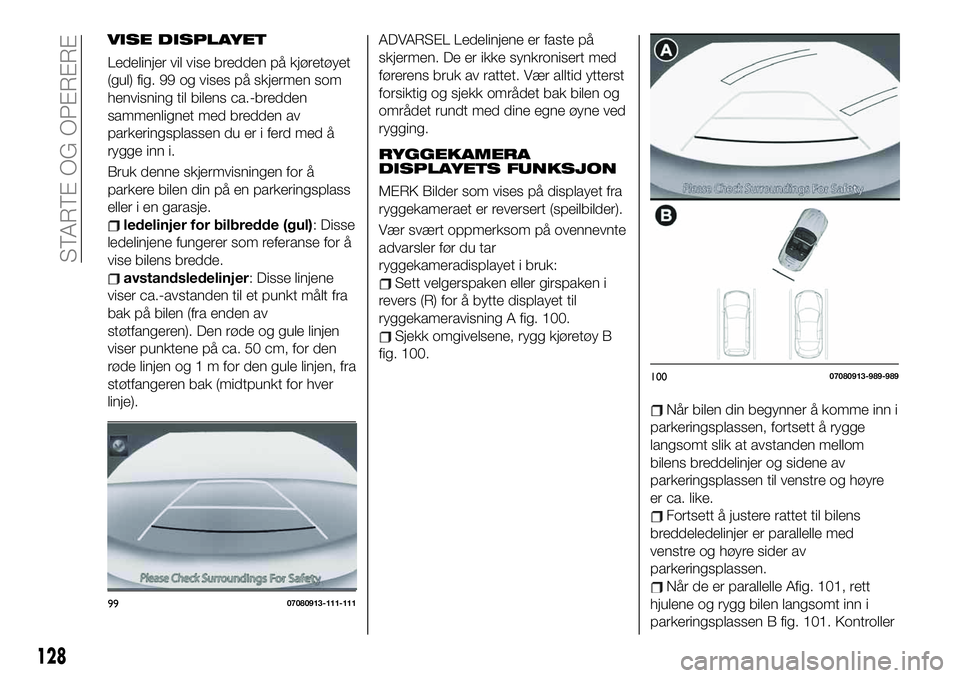

VISE DISPLAYET
Ledelinjer vil vise bredden på kjøretøyet
(gul) fig. 99 og vises på skjermen som
henvisning til bilens ca.-bredden
sammenlignet med bredden av
parkeringsplassen du er i ferd med å
rygge inn i.
Bruk denne skjermvisningen for å
parkere bilen din på en parkeringsplass
eller i en garasje.
ledelinjer for bilbredde (gul): Disse
ledelinjene fungerer som referanse for å
vise bilens bredde.
avstandsledelinjer: Disse linjene
viser ca.-avstanden til et punkt målt fra
bak på bilen (fra enden av
støtfangeren). Den røde og gule linjen
viser punktene på ca. 50 cm, for den
røde linjen og 1 m for den gule linjen, fra
støtfangeren bak (midtpunkt for hver
linje).
ADVARSEL Ledelinjene er faste på
skjermen. De er ikke synkronisert med
førerens bruk av rattet. Vær alltid ytterst
forsiktig og sjekk området bak bilen og
området rundt med dine egne øyne ved
rygging.
RYGGEKAMERA
DISPLAYETS FUNKSJON
MERK Bilder som vises på displayet fra
ryggekameraet er reversert (speilbilder).
Vær svært oppmerksom på ovennevnte
advarsler før du tar
ryggekameradisplayet i bruk:
Sett velgerspaken eller girspaken i
revers (R) for å bytte displayet til
ryggekameravisning A fig. 100.
Sjekk omgivelsene, rygg kjøretøy B
fig. 100.
Når bilen din begynner å komme inn i
parkeringsplassen, fortsett å rygge
langsomt slik at avstanden mellom
bilens breddelinjer og sidene av
parkeringsplassen til venstre og høyre
er ca. like.
Fortsett å justere rattet til bilens
breddeledelinjer er parallelle med
venstre og høyre sider av
parkeringsplassen.
Når de er parallelle Afig. 101, rett
hjulene og rygg bilen langsomt inn i
parkeringsplassen B fig. 101. Kontroller9907080913-111-111
10007080913-989-989
128

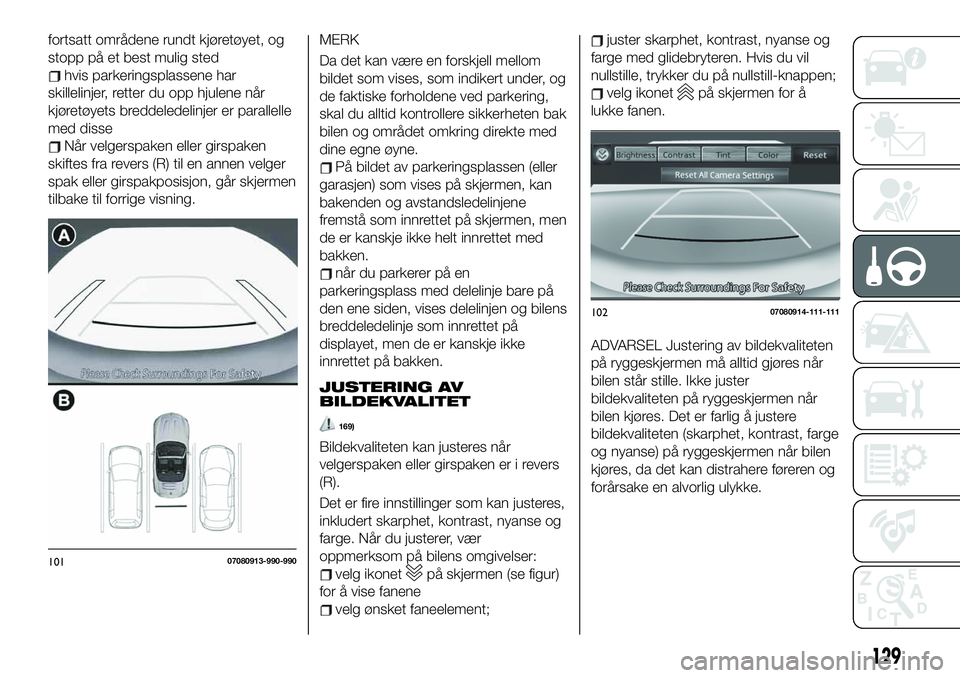

STARTE OG OPERERE

fortsatt områdene rundt kjøretøyet, og
stopp på et best mulig sted
hvis parkeringsplassene har
skillelinjer, retter du opp hjulene når
kjøretøyets breddeledelinjer er parallelle
med disse
Når velgerspaken eller girspaken
skiftes fra revers (R) til en annen velger
spak eller girspakposisjon, går skjermen
tilbake til forrige visning.MERK
Da det kan være en forskjell mellom
bildet som vises, som indikert under, og
de faktiske forholdene ved parkering,
skal du alltid kontrollere sikkerheten bak
bilen og området omkring direkte med
dine egne øyne.
På bildet av parkeringsplassen (eller
garasjen) som vises på skjermen, kan
bakenden og avstandsledelinjene
fremstå som innrettet på skjermen, men
de er kanskje ikke helt innrettet med
bakken.
når du parkerer på en
parkeringsplass med delelinje bare på
den ene siden, vises delelinjen og bilens
breddeledelinje som innrettet på
displayet, men de er kanskje ikke
innrettet på bakken.
JUSTERING AV
BILDEKVALITET
169)
Bildekvaliteten kan justeres når
velgerspaken eller girspaken er i revers
(R).
Det er fire innstillinger som kan justeres,
inkludert skarphet, kontrast, nyanse og
farge. Når du justerer, vær
oppmerksom på bilens omgivelser:
velg ikonetpå skjermen (se figur)
for å vise fanene
velg ønsket faneelement;
juster skarphet, kontrast, nyanse og
farge med glidebryteren. Hvis du vil
nullstille, trykker du på nullstill-knappen;
velg ikonetpå skjermen for å
lukke fanen.
ADVARSEL Justering av bildekvaliteten
på ryggeskjermen må alltid gjøres når
bilen står stille. Ikke juster
bildekvaliteten på ryggeskjermen når
bilen kjøres. Det er farlig å justere
bildekvaliteten (skarphet, kontrast, farge
og nyanse) på ryggeskjermen når bilen
kjøres, da det kan distrahere føreren og
forårsake en alvorlig ulykke.
10107080913-990-990
10207080914-111-111
129

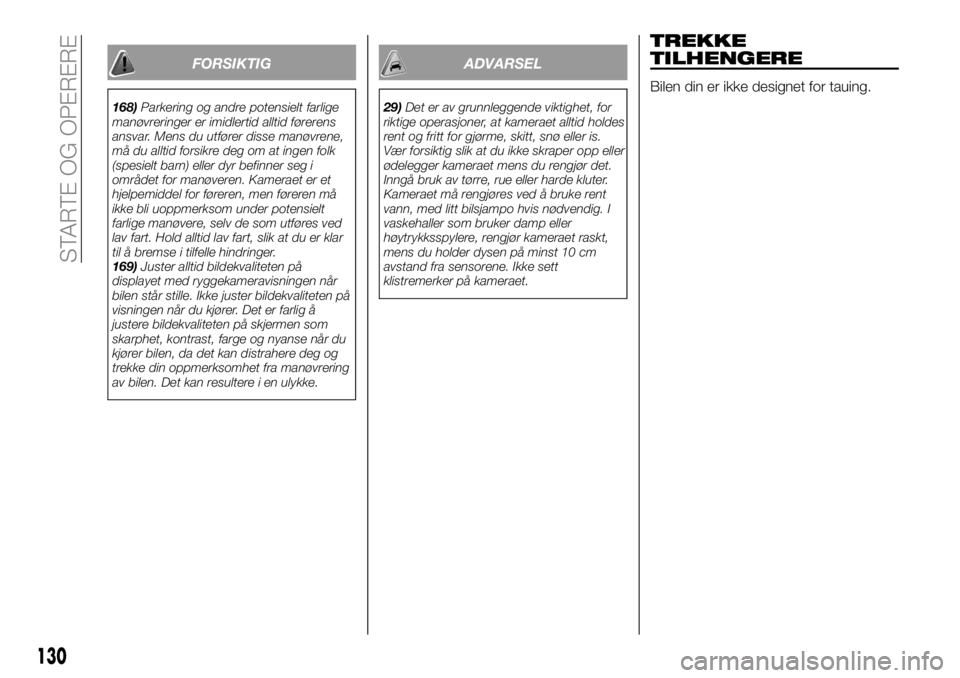

FORSIKTIG
168)Parkering og andre potensielt farlige
manøvreringer er imidlertid alltid førerens
ansvar. Mens du utfører disse manøvrene,
må du alltid forsikre deg om at ingen folk
(spesielt barn) eller dyr befinner seg i
området for manøveren. Kameraet er et
hjelpemiddel for føreren, men føreren må
ikke bli uoppmerksom under potensielt
farlige manøvere, selv de som utføres ved
lav fart. Hold alltid lav fart, slik at du er klar
til å bremse i tilfelle hindringer.
169)Juster alltid bildekvaliteten på
displayet med ryggekameravisningen når
bilen står stille. Ikke juster bildekvaliteten på
visningen når du kjører. Det er farlig å
justere bildekvaliteten på skjermen som
skarphet, kontrast, farge og nyanse når du
kjører bilen, da det kan distrahere deg og
trekke din oppmerksomhet fra manøvrering
av bilen. Det kan resultere i en ulykke.
ADVARSEL
29)Det er av grunnleggende viktighet, for
riktige operasjoner, at kameraet alltid holdes
rent og fritt for gjørme, skitt, snø eller is.
Vær forsiktig slik at du ikke skraper opp eller
ødelegger kameraet mens du rengjør det.
Inngå bruk av tørre, rue eller harde kluter.
Kameraet må rengjøres ved å bruke rent
vann, med litt bilsjampo hvis nødvendig. I
vaskehaller som bruker damp eller
høytrykksspylere, rengjør kameraet raskt,
mens du holder dysen på minst 10 cm
avstand fra sensorene. Ikke sett
klistremerker på kameraet.
TREKKE
TILHENGERE
Bilen din er ikke designet for tauing.
130
STARTE OG OPERERE

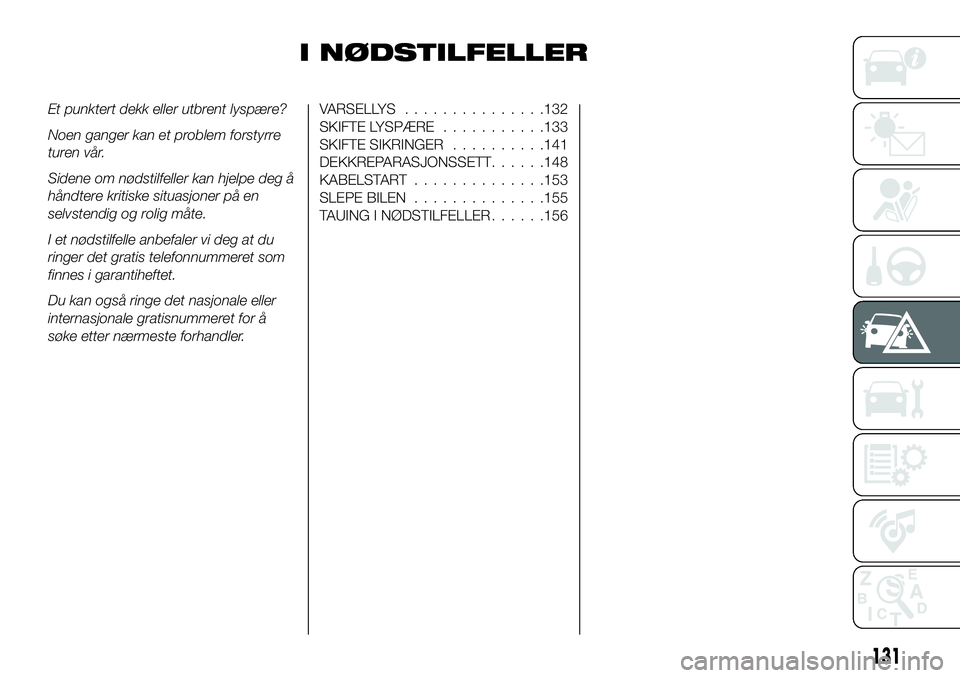

I NØDSTILFELLER
Et punktert dekk eller utbrent lyspære?
Noen ganger kan et problem forstyrre
turen vår.
Sidene om nødstilfeller kan hjelpe deg å
håndtere kritiske situasjoner på en
selvstendig og rolig måte.
I et nødstilfelle anbefaler vi deg at du
ringer det gratis telefonnummeret som
finnes i garantiheftet.
Du kan også ringe det nasjonale eller
internasjonale gratisnummeret for å
søke etter nærmeste forhandler.VARSELLYS...............132
SKIFTE LYSPÆRE...........133
SKIFTE SIKRINGER..........141
DEKKREPARASJONSSETT......148
KABELSTART..............153
SLEPE BILEN..............155
TAUING I NØDSTILFELLER......156
131

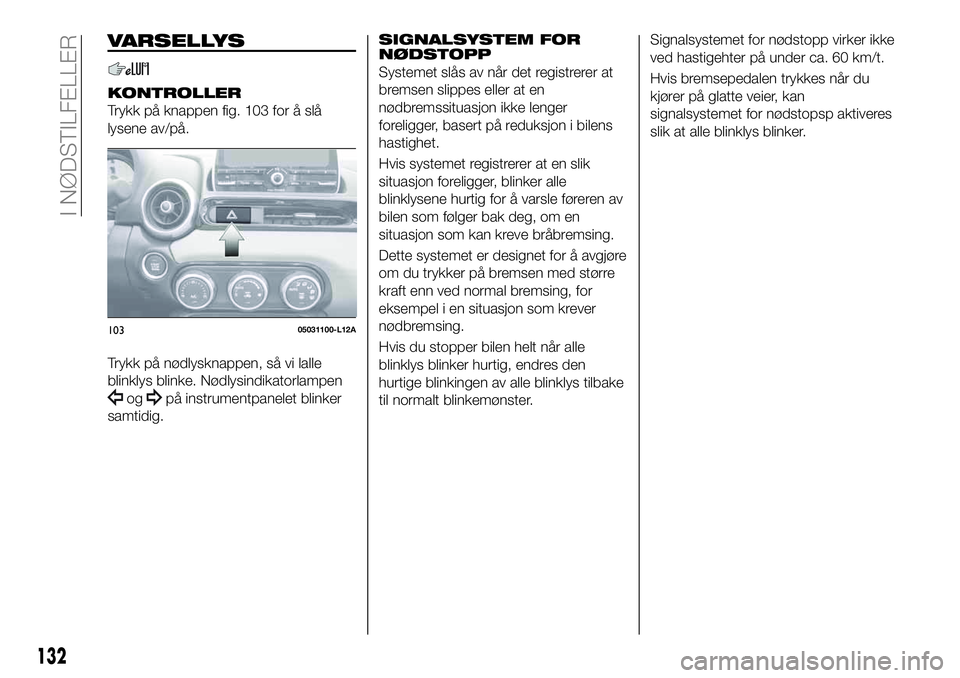

VARSELLYS
KONTROLLER
Trykk på knappen fig. 103 for å slå
lysene av/på.
Trykk på nødlysknappen, så vi lalle
blinklys blinke. Nødlysindikatorlampen
ogpå instrumentpanelet blinker
samtidig.
SIGNALSYSTEM FOR
NØDSTOPP
Systemet slås av når det registrerer at
bremsen slippes eller at en
nødbremssituasjon ikke lenger
foreligger, basert på reduksjon i bilens
hastighet.
Hvis systemet registrerer at en slik
situasjon foreligger, blinker alle
blinklysene hurtig for å varsle føreren av
bilen som følger bak deg, om en
situasjon som kan kreve bråbremsing.
Dette systemet er designet for å avgjøre
om du trykker på bremsen med større
kraft enn ved normal bremsing, for
eksempel i en situasjon som krever
nødbremsing.
Hvis du stopper bilen helt når alle
blinklys blinker hurtig, endres den
hurtige blinkingen av alle blinklys tilbake
til normalt blinkemønster.Signalsystemet for nødstopp virker ikke
ved hastigehter på under ca. 60 km/t.
Hvis bremsepedalen trykkes når du
kjører på glatte veier, kan
signalsystemet for nødstopsp aktiveres
slik at alle blinklys blinker.
10305031100-L12A
132
I NØDSTILFELLER

SKIFTE LYSPÆRE
GENERELLE
INSTRUKSJONER
170) 171) 172) 173) 174)
30) 31)
Før du skifter en lyspære, må du
kontrollere etter oksidasjon i
kontaktene.
Bytt oppbrukte lyspærer med andre
av samme type og effekt.
Når du har skiftet en frontlyspære,
sjekk alltid justeringen av den.
Ta kontakt med en Fiat-forhandler for
å skifte lyspære.
Bruk det beskyttende dekselet og
esken som den nye lyspæren ligger i, til
å kaste den gamle med en gang,
utilgjengelig for barn.
Hvis en pære ikke virker, må du
kontrollere at den korresponderende
sikringen er uskadd før du skifter
lyspæren. For å finne sikringer, se
avsnittet "Hvis en sikring går" i dette
kapitlet.
ADVARSEL Når du fjerner linsen eller
lysenheten med en flat skrutrekker,
pass på at skrutrekkeren ikke kommer i
kontakt med den innvendige kontakten.
Kortslutning kan inntreffe hvis
skrutrekkeren kommer i kontakt med
kontakten.
ADVARSEL Når det er kaldt eller fuktig
eller etter striregn eller vask, kan det
dugge på overflaten av frontlysene eller
baklysene og/eller dannes
kondensdråper på innsiden. Dette er et
naturlig fenomen som skyldes forskjell i
temperatur og fuktighet på innsiden og
utsiden av glasset. Det er ingen
indikasjon på en feil, og kompromitterer
ikke belysningens normale drift.
Dampen forsvinner raskt når lysene er
slått på, fra midt på diffuseren og
gradvis ut mot kantene.
133

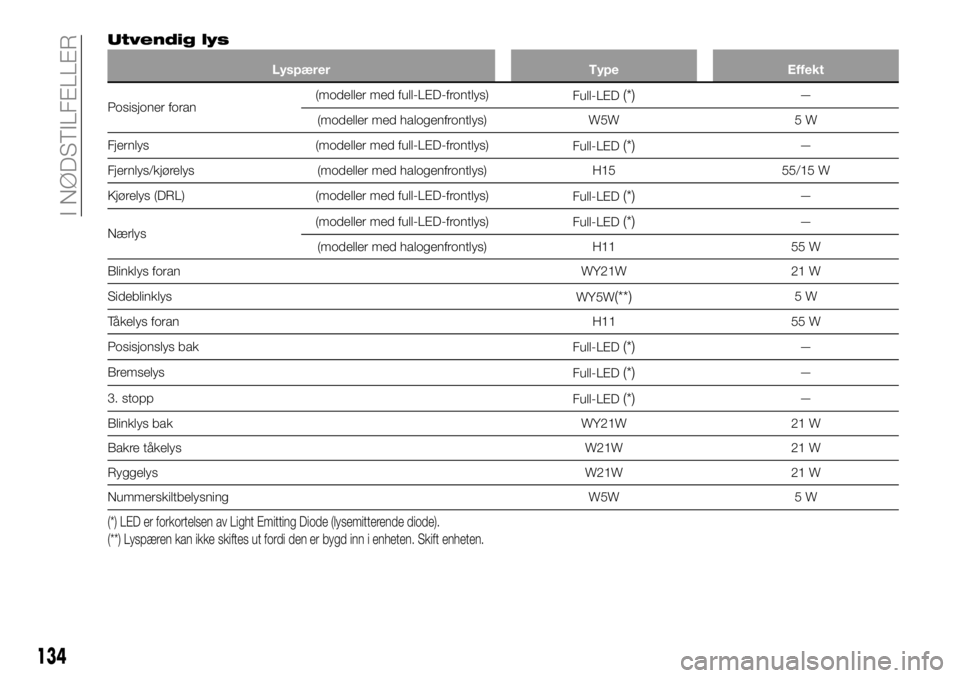

Utvendig lys
Lyspærer Type Effekt
Posisjoner foran(modeller med full-LED-frontlys)
Full-LED(*)—
(modeller med halogenfrontlys) W5W 5 W
Fjernlys (modeller med full-LED-frontlys)
Full-LED
(*)—
Fjernlys/kjørelys (modeller med halogenfrontlys) H15 55/15 W
Kjørelys (DRL) (modeller med full-LED-frontlys)
Full-LED
(*)—
Nærlys(modeller med full-LED-frontlys)
Full-LED
(*)—
(modeller med halogenfrontlys) H11 55 W
Blinklys foran WY21W 21 W
Sideblinklys
WY5W
(**)5W
Tåkelys foranH11 55 W
Posisjonslys bak
Full-LED
(*)—
Bremselys
Full-LED
(*)—
3. stopp
Full-LED
(*)—
Blinklys bak WY21W 21 W
Bakre tåkelys W21W 21 W
RyggelysW21W 21 W
Nummerskiltbelysning W5W 5 W
(*) LED er forkortelsen av Light Emitting Diode (lysemitterende diode).
(**) Lyspæren kan ikke skiftes ut fordi den er bygd inn i enheten. Skift enheten.
134
I NØDSTILFELLER
