2021 FIAT 124 SPIDER Drift- og vedlikeholdshåndbok (in Norwegian)

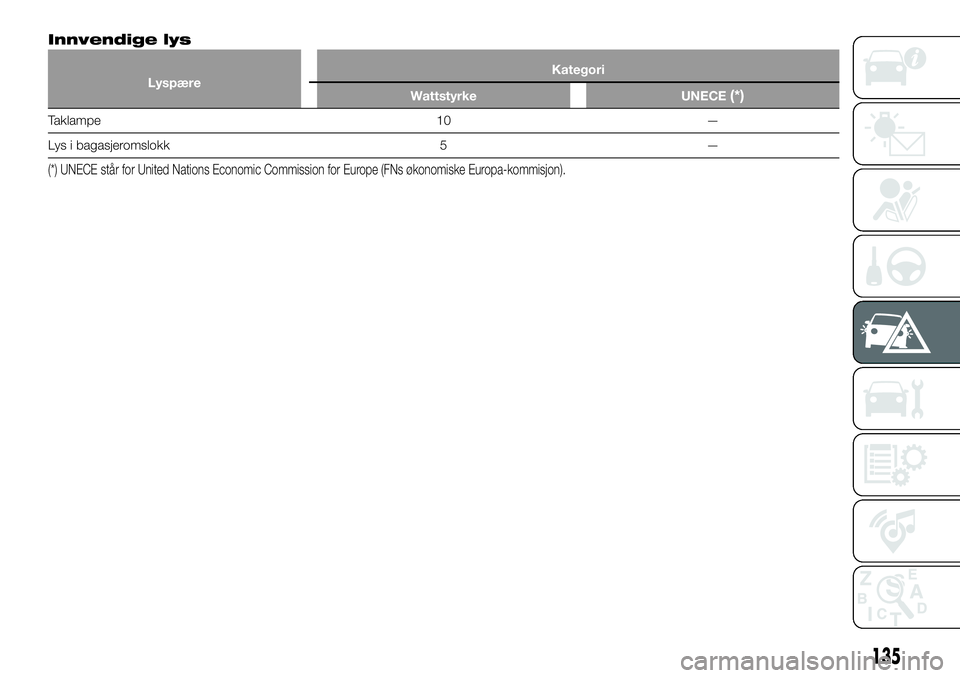

Innvendige lys
LyspæreKategori
Wattstyrke UNECE(*)
Taklampe 10 —
Lys i bagasjeromslokk 5 —
(*) UNECE står for United Nations Economic Commission for Europe (FNs økonomiske Europa-kommisjon).
135

SKIFTE UTVENDIGE
LYSPÆRER
Frontlys (nærlys)
(modeller med halogenpære)
Gjør som følger:
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
Pass på at frontlysbryteren er slått av.
ta ut festene 1 fig. 104 på de sju
stedene og dra delvis av skvettskjermen
2
drei dekselet mot klokken og ta den
av (fig. 105 3 = fjernlys/4=nærlys), ta
ut koblingen fra enheten ved å trykke
på kontakten med fingeren og trekke
den ut.
Drei sokkel- og pæreenheten mot
klokken og trekk ut.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.Frontlys (langlys) med kjørelys
(LED-versjoner)
Gjør som følger:
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
Pass på at frontlysbryteren er slått av.
ta ut festene 1 på de sju stedene og
dra delvis av skvettskjermen 2
Drei sokkel- og pæreenheten mot
klokken og trekk ut.
Drei dekselet mot klokken og ta den
av (1 fig. 106 = fjernlys / 2 =
posisjonslys/3=kjørelys), ta ut
koblingen fra enheten ved å trykke på
kontakten med fingeren og trekke den
ut.
Drei sokkel- og pæreenheten mot
klokken og trekk ut.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.
10408020499-000-003
10508020499-000-002
136
I NØDSTILFELLER

Blinklys foran
Gjør som følger:
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
Pass på at tenningen er slått av og at
frontlysbryteren er av.
ta ut festene på de fem stedene
fig. 107, og dra delvis av
skvettskjermen
Ta koblingen ut av enheten ved å
trykke på klaffen på
koblingenfig. 108 med fingeren og
trekke den ut.
Drei sokkel- og pæreenheten 1 mot
klokken og trekk ut.
Ta ut lyspæren 2 fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.Tåkelys
Gjør som følger:
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
Pass på at tenningen er slått av og at
frontlysbryteren er av.
ta ut festene på de fem stedene, og
dra delvis av skvettskjermen
Ta koblingen ut av enheten ved å
trykke på klaffen på koblingen med
fingeren og trekke den ut.
Drei sokkel- 1 fig. 109 og
pæreenheten mot klokken og trekk ut
pæren 2.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.10608020499-000-010
10707031501-206-002
10807031501-207-001
10907031501-208-002
137

Bremselys / baklys
Gå til en Fiat-forhandler når du må
skifte dette lyset.
Sideblinklys
Gjør som følger:
Pass på at tenningen er slått av og at
frontlysbryteren er av.
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
ta ut festene på de fem stedene 1
fig. 110, og trekk skvettskjermen delvis
av
Trekk ut den elektriske koblingen fra
lyspæren ved å trykke på klaffen på
koblingen med fingeren og trekke den
ut.
Ta ut enheten 2 fig. 111 ved å trykke
på klaffen på enheten med fingeren og
trekke enheten forover for å
komprimere den innvendige låsen 3
fig. 112, trekk deretter utover.
Løft opp enheten 4, ta så ut og
installer den nye blinklysenheten i
motsatt rekkefølge av prosedyren for
fjerning.Posisjonslys
(LED-versjoner)
Gjør som følger:ta ut festene på de sju stedene, og
dra delvis av den øverste delen av
skvettskjermen
Drei sokkel- 1 fig. 113 og
pæreenheten 2 mot klokken og trekk
ut.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.
11008020499-000-011
11107031501-210-001
11207031501-211-001
138
I NØDSTILFELLER

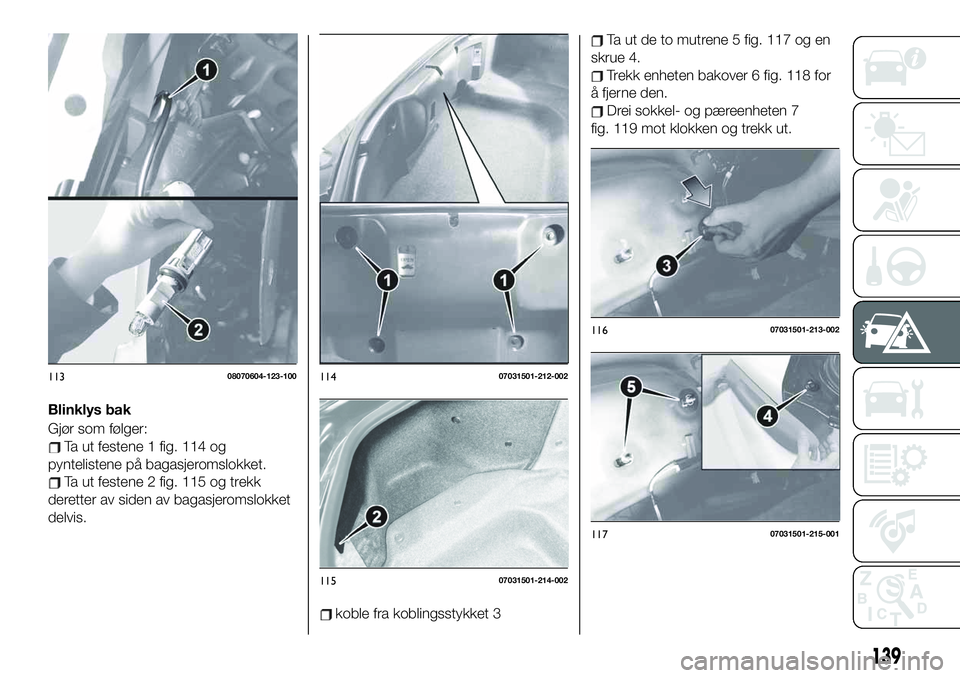

Blinklys bak
Gjør som følger:
Ta ut festene 1 fig. 114 og
pyntelistene på bagasjeromslokket.
Ta ut festene 2 fig. 115 og trekk
deretter av siden av bagasjeromslokket
delvis.
koble fra koblingsstykket 3
Ta ut de to mutrene 5 fig. 117 og en
skrue 4.
Trekk enheten bakover 6 fig. 118 for
å fjerne den.
Drei sokkel- og pæreenheten 7
fig. 119 mot klokken og trekk ut.
11308070604-123-10011407031501-212-002
11507031501-214-002
11607031501-213-002
11707031501-215-001
139

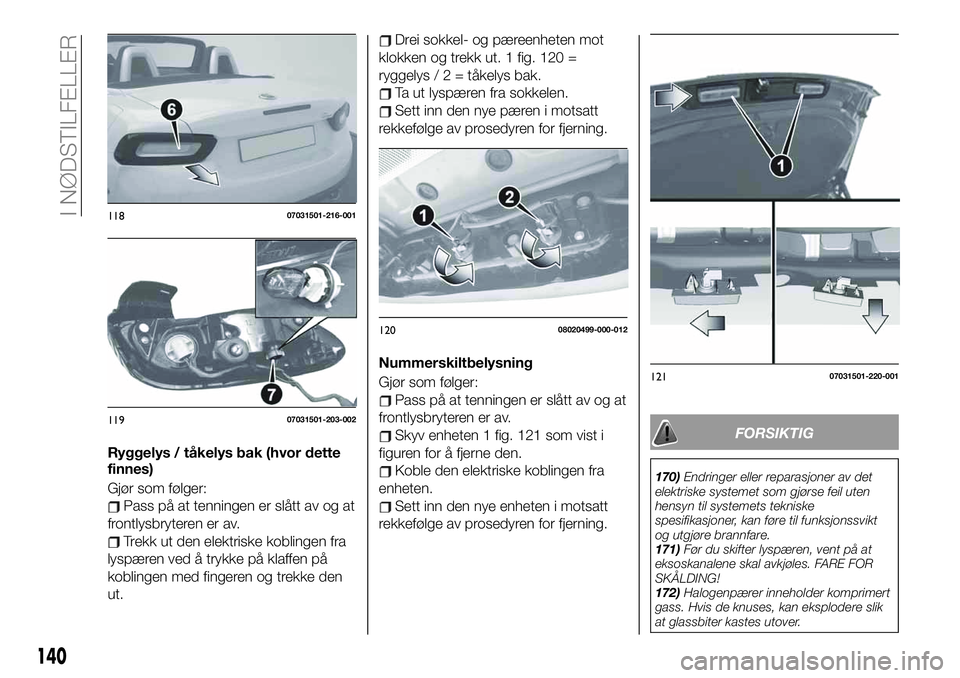

Ryggelys / tåkelys bak (hvor dette
finnes)
Gjør som følger:
Pass på at tenningen er slått av og at
frontlysbryteren er av.
Trekk ut den elektriske koblingen fra
lyspæren ved å trykke på klaffen på
koblingen med fingeren og trekke den
ut.
Drei sokkel- og pæreenheten mot
klokken og trekk ut. 1 fig. 120 =
ryggelys/2=tåkelys bak.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.
Nummerskiltbelysning
Gjør som følger:
Pass på at tenningen er slått av og at
frontlysbryteren er av.
Skyv enheten 1 fig. 121 som vist i
figuren for å fjerne den.
Koble den elektriske koblingen fra
enheten.
Sett inn den nye enheten i motsatt
rekkefølge av prosedyren for fjerning.
FORSIKTIG
170)Endringer eller reparasjoner av det
elektriske systemet som gjørse feil uten
hensyn til systemets tekniske
spesifikasjoner, kan føre til funksjonssvikt
og utgjøre brannfare.
171)Før du skifter lyspæren, vent på at
eksoskanalene skal avkjøles. FARE FOR
SKÅLDING!
172)Halogenpærer inneholder komprimert
gass. Hvis de knuses, kan eksplodere slik
at glassbiter kastes utover.
11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
140
I NØDSTILFELLER

173)Skift ut lyspærene kun ved avskrudd
motor. Forsikre deg også om at motoren er
kald, for å unngå fare for brannskader.
174)Skift pæren først når motoren er slått
av og kjøretøyet står på et trygt sted hvor
det ikke utgjør noen fare for trafikken og
hvor det er trygt å skifte pæren ut (se
avsnittet "Parkering" i kapittelet "Start og
bruk"). Forsikre deg også om at motoren er
kald, for å unngå fare for brannskader.
ADVARSEL
30)Når mulig, anbefales å få lyspærer
skiftet hos en Fiat-forhandler. Riktig bruk og
retning av de utvendige lysene er
avgjørende for trygg kjøring og overholdelse
av loven.
31)Halogen pærer må holdes bare i
metalldelen når de håndteres. Dersom du
berører den transparente delen av pæren
med fingrene, kan det redusere intensiteten
av lyset, og til og med forkorte lyspærende
levetid. Ved utilsiktet kontakt, tørk av
lyspæren med en klut fuktet med alkohol og
la den tørke.

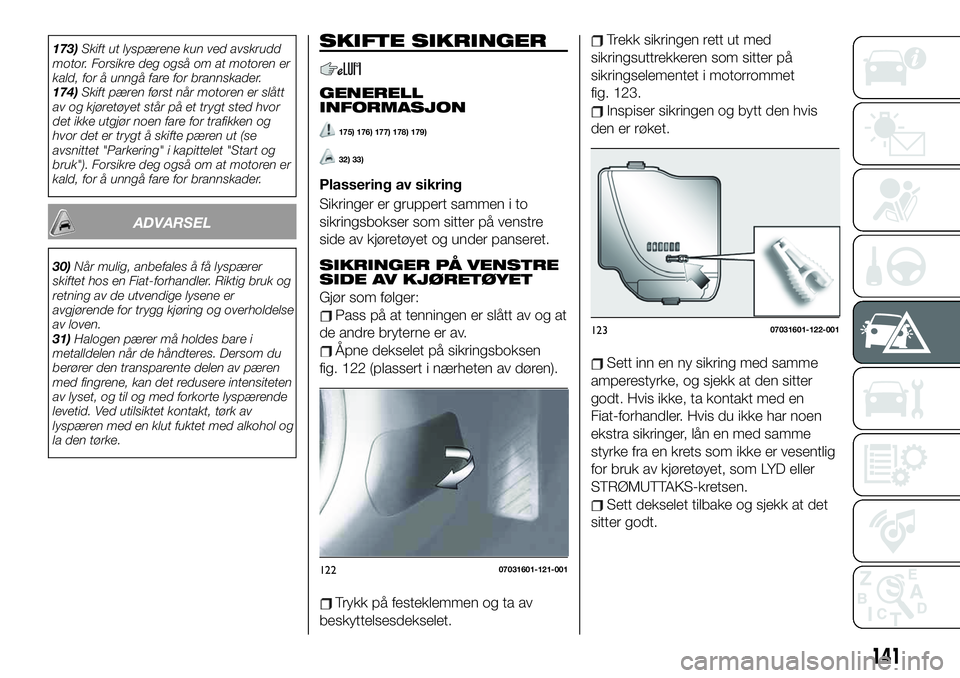

SKIFTE SIKRINGER
GENERELL
INFORMASJON
175) 176) 177) 178) 179)
32) 33)
Plassering av sikring
Sikringer er gruppert sammen i to
sikringsbokser som sitter på venstre
side av kjøretøyet og under panseret.
SIKRINGER PÅ VENSTRE
SIDE AV KJØRETØYET
Gjør som følger:
Pass på at tenningen er slått av og at
de andre bryterne er av.
Åpne dekselet på sikringsboksen
fig. 122 (plassert i nærheten av døren).
Trykk på festeklemmen og ta av
beskyttelsesdekselet.
Trekk sikringen rett ut med
sikringsuttrekkeren som sitter på
sikringselementet i motorrommet
fig. 123.
Inspiser sikringen og bytt den hvis
den er røket.
Sett inn en ny sikring med samme
amperestyrke, og sjekk at den sitter
godt. Hvis ikke, ta kontakt med en
Fiat-forhandler. Hvis du ikke har noen
ekstra sikringer, lån en med samme
styrke fra en krets som ikke er vesentlig
for bruk av kjøretøyet, som LYD eller
STRØMUTTAKS-kretsen.
Sett dekselet tilbake og sjekk at det
sitter godt.
12207031601-121-001
12307031601-122-001
141

ADVARSEL Bytt alltid sikringen med en
original FCA-sikring eller tilsvarende av
samme amperestyrke. Ellers kan det
elektriske systemet skades.

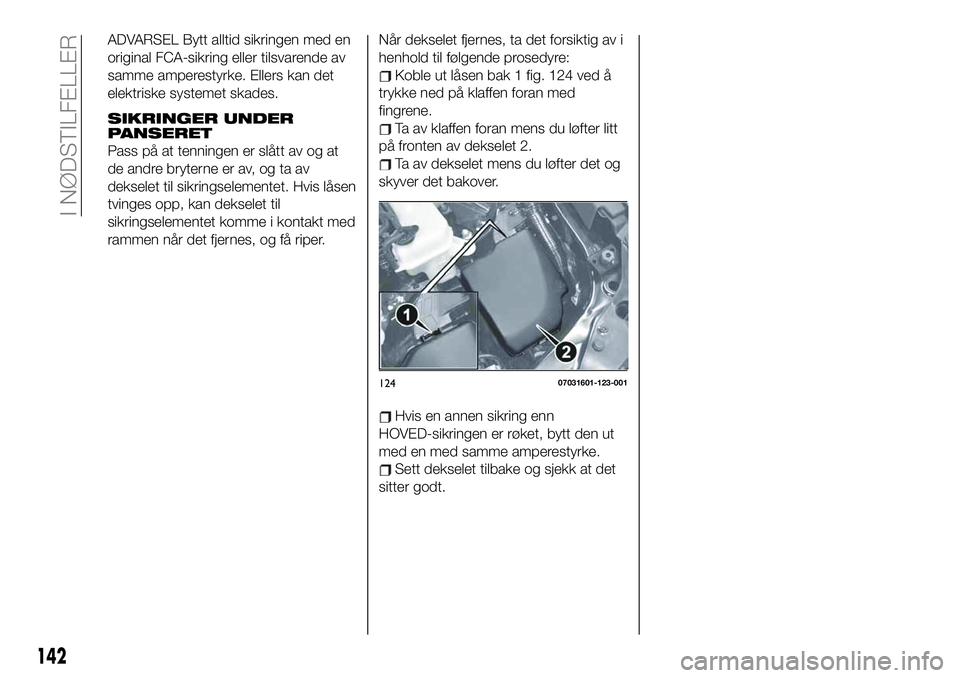

SIKRINGER UNDER
PANSERET
Pass på at tenningen er slått av og at
de andre bryterne er av, og ta av
dekselet til sikringselementet. Hvis låsen
tvinges opp, kan dekselet til
sikringselementet komme i kontakt med
rammen når det fjernes, og få riper.Når dekselet fjernes, ta det forsiktig av i
henhold til følgende prosedyre:
Koble ut låsen bak 1 fig. 124 ved å
trykke ned på klaffen foran med
fingrene.
Ta av klaffen foran mens du løfter litt
på fronten av dekselet 2.
Ta av dekselet mens du løfter det og
skyver det bakover.
Hvis en annen sikring enn
HOVED-sikringen er røket, bytt den ut
med en med samme amperestyrke.
Sett dekselet tilbake og sjekk at det
sitter godt.
12407031601-123-001
142
