2021 CITROEN C4 Manuales de Empleo (in Spanish)

95
Conducción
6No se acciona de forma automática si el
motor se cala o pasa al modo STOP con
Stop & Start.
En el modo automático, el freno de
estacionamiento se puede accionar o
quitar manualmente con el mando en
cualquier momento.
Casos particulares
Inmovilización del vehículo con el
motor en marcha
Para inmovilizar el vehículo con el motor en
marcha, tire ligeramente del mando.
Estacionamiento del vehículo con el
freno suelto
Bajo condiciones de mucho frío (hielo),
no se recomienda accionar el freno de
estacionamiento.
Para inmovilizar el vehículo, engrane una
marcha o coloque los calzos contra una de
las ruedas.
Con caja de cambios automática o
selector de marchas, el modo P se
selecciona automáticamente al quitar el
contacto. Las ruedas se bloquean.
Para obtener más información relativa
a la Rueda libre, consulte el apartado
correspondiente.
Con caja de cambios automática o
selector de marchas y con el modo N
seleccionado, al abrir la puerta del conductor
se emite una señal acústica. Se detiene al
cerrarse nuevamente la puerta del conductor.
Desactivación del
funcionamiento automático
En determinadas situaciones, por ejemplo si la
temperatura es extremadamente baja o si lleva
remolque (por ejemplo, una caravana o en caso
de avería), puede ser necesario desactivar el
funcionamiento automático del sistema.
►

Arranque el motor
.
►

Mueva el mando para accionar el freno de
estacionamiento, si está suelto.
►


Suelte completamente el pedal del freno.
►


Empuje el mando en la dirección de
liberación entre 10 segundos y un máximo 15
segundos.
►


Suelte el mando.
►


Mantenga pisado el pedal del freno.
►


T
ire del mando en el sentido de
accionamiento durante 2
segundos.
Este testigo en el cuadro de instrumentos
se enciende para confirmar que se han
desactivado las funciones automáticas.
►

Suelte el mando y el pedal del freno.
A

partir de este momento, sólo las funciones
manuales que se realizan con el mando
permiten accionar y liberar el freno de
estacionamiento.
►

Repita este procedimiento para reactivar el
funcionamiento automático (que se confirma
al apagarse el testigo en el cuadro de
instrumentos).
Frenado de emergencia
Si pisar el pedal del freno no ofrece un frenado
eficaz o, en circunstancias excepcionales (por
ejemplo,
cuando un conductor se encuentra
indispuesto o con la conducción asistida), se
puede frenar el vehículo tirando continuamente
del mando del freno de estacionamiento
eléctrico. El frenado persiste mientras se siga
tirando del mando y se interrumpe en cuando se
suelta el mando.
Los sistemas ABS y DSC estabilizan el vehículo
durante el frenado de emergencia.
En caso de anomalía del frenado de
emergencia, aparece el mensaje " Fallo del
freno de estacionamiento" en el cuadro de
instrumentos.
En caso de fallo de los sistemas
ABS y DSC, señalizado al
encenderse uno o ambos testigos de alerta en el

96
Conducción
M.Conducción en modo manual
Pulse este botón para cambiar al modo
manual.
El conductor cambia las marchas con los
mandos en el volante.
► En el modo N, con el pie en el pedal del
freno, empújelo sin sobrepasar el punto de
resistencia: • Hacia delante, se selecciona el modo R.
• Hacia atrás, se selecciona el modo D.
Suelte el selector completamente después de
cada pulsación; volverá a su posición inicial.
Casos particulares
Para evitar el modo N (cambio rápido de D a R
y viceversa):
► En el modo R, empújelo hacia atrás
sobrepasando el punto de resistencia; se
selecciona el modo D.
► En el modo D, empújelo hacia delante
sobrepasando el punto de resistencia; se
selecciona el modo R.
► Para volver al modo N, empújelo sin
sobrepasar el punto de resistencia.
Mandos en el volante
(Según equipamiento)
En el modo M o D, se pueden utilizar las levas
de los mandos en el volante para cambiar de
marcha de forma manual.
cuadro de instrumentos, no se garantiza la
estabilidad del vehículo.
►

En este caso, garantice la estabilidad
del vehículo "tirando y soltando" de forma
sucesiva y repetida del mando del freno de
estacionamiento eléctrico hasta que el vehículo
se pare por completo.
Caja de cambios manual
de 6 velocidades
Introducción de la 5.a o la 6.a
marcha
► Desplace el selector de marchas al máximo
hacia la derecha para introducir correctamente la
5.
a o la 6.a marchas.
Si no se respeta esta instrucción la caja
de cambios puede resultar dañada de
forma permanente (introducción de la 3.
a o la
4.a marchas por descuido).
Introducción de la marcha
atrás


► Levante el mando circular situado bajo el
pomo y desplace el selector de marchas hacia la
izquierda y luego hacia adelante.
Introduzca la marcha atrás únicamente
con el vehículo parado y el motor al
ralentí.
Por motivos de seguridad y para facilitar
el arranque del motor:
–

Seleccione siempre punto muerto.
–


Pise el pedal de embrague.
Caja de cambios
automática
Caja de cambios automática de 8 velocidades
con selector de pulsación. Ofrece también un
modo manual en el que se puede cambiar de marchas con las levas situadas
detrás del
volante.
Selector de pulsación

P. Estacionamiento automático
Pulse este botón para cambiar al modo
estacionamiento.
Para el estacionamiento del vehículo: se
bloquean las ruedas delanteras.
R. Marcha atrás
N. Punto muerto
Para activar el modo de rueda libre y mover
el vehículo, con el contacto quitado.
Para obtener más información sobre
la Rueda libre, consulte el apartado
correspondiente.
D. Conducción en modo automático
La caja de cambios controla el cambio de
marchas en función del estilo de conducción,
el perfil de la carretera y la carga del
vehículo.

97
Conducción
6M.Conducción en modo manual
Pulse este botón para cambiar al modo
manual.
El conductor cambia las marchas con los
mandos en el volante.
►

En el modo
N, con el pie en el pedal del
freno, empújelo sin sobrepasar el punto de
resistencia: •

Hacia delante, se selecciona el modo R

.
•

Hacia atrás, se selecciona el modo D

.
Suelte el selector completamente después de
cada pulsación; volverá a su posición inicial.
Casos particulares
Para evitar el modo N (cambio rápido de D a R
y viceversa):
►

En el modo
R, empújelo hacia atrás
sobrepasando el punto de resistencia; se
selecciona el modo D.
►

En el modo
D, empújelo hacia delante
sobrepasando el punto de resistencia;
se
selecciona el modo R.
►

Para volver al modo N

, empújelo sin
sobrepasar el punto de resistencia.
Mandos en el volante
(Según equipamiento)
En el modo M o D, se pueden utilizar las levas
de los mandos en el volante para cambiar de
marcha de forma manual. Sin embargo, no se pueden utilizar para
seleccionar el punto muerto ni para engranar o
sacar la marcha atrás.


► Tire de la leva "+" o "-" hacia usted y suéltela
para cambiar a una marcha más larga o más
corta, respectivamente.
Información que aparece en
el cuadro de instrumentos
Cuando el contacto está dado, el estado de la
caja de cambios se muestra en el cuadro de
instrumentos.
P
Aparcamiento
R Marcha atrás
N Punto muerto
D1...8 Marcha adelante automática
M1...8 Marcha adelante manual
Al quitar el contacto, el estado de la caja de
cambios se sigue mostrando durante unos
segundos en el cuadro de instrumentos.
Funcionamiento
Sólo se validan las instrucciones de cambio de
modo apropiadas.
Con el motor en marcha, si es necesario pisar
el pedal del freno para cambiar de modo, se
mostrará un mensaje de alerta en el cuadro de
instrumentos.
Con el motor en marcha y los frenos
sueltos, si se selecciona R, D o M, el
vehículo se desplaza incluso sin pisar el
pedal del acelerador.
Nunca pise los pedales del acelerador y del
freno al mismo tiempo, ya que existe riesgo
de dañar la caja de cambios.
Si abre la puerta del conductor cuando
está seleccionado el modo N, sonará
una señal acústica. La señal acústica deja de
sonar cuando se cierra la puerta del
conductor.
A velocidades muy bajas, la caja de cambios cambia al modo P cuando se
abre la puerta del conductor.
Si se produce algún fallo de la batería,
es necesario colocar los calzos
proporcionados con el kit de herramientas
contra alguna de las ruedas para inmovilizar
el vehículo.

98
Conducción
Debe detener el vehículo.
Detenga el vehículo en cuanto las
condiciones de seguridad lo permitan y quite
el contacto.
Póngase en contacto con un concesionario
autorizado CITROËN o taller cualificado.
Selector de marchas
(eléctrico)


El selector de marchas es un selector de
pulsación con una función de freno regenerativo.
El selector de marchas permite controlar la
tracción según el estilo de conducción, el perfil
de la carretera y la carga del vehículo.
Con el freno regenerativo activado, también
gestiona el freno motor cuando se suelta el
pedal del acelerador.
Particularidades del modo automático
La caja de cambios selecciona la marcha que
ofrece un rendimiento óptimo en función de la
temperatura ambiente, el perfil de la carretera, la
carga del vehículo y el estilo de conducción.
Para acelerar al máximo, pise el pedal del
acelerador a fondo (kick-down). La caja de
cambios cambiará automáticamente a una
marcha más corta o mantendrá la marcha
seleccionada hasta alcanzar el régimen máximo
del motor.
Los mandos en el volante permiten que el
conductor seleccione temporalmente las
marchas si las condiciones de velocidad y de
régimen del motor lo permiten.
Particularidades del modo manual
La caja de cambios solo cambia de una marcha
a otra si las condiciones de velocidad y de
régimen del motor lo permiten.
Arranque del vehículo
► Pise el pedal de freno a fondo.
► Arranque el motor .
►

Con el pie en el pedal del freno, empújelo
una o dos veces hacia atrás para seleccionar el
modo automático D

, o bien hacia delante para
cambiar a la marcha atrás R.
►

Suelte el pedal del freno.
►


Acelere de forma gradual para soltar
automáticamente el freno de estacionamiento
eléctrico.
El vehículo comenzará a moverse
inmediatamente.
Caja de cambios automática
Nunca intente arrancar el motor
empujando el vehículo.
Apagado del vehículo
Con independencia del modo actual de la caja
de cambios, se selecciona el modo P de forma
inmediata y automática al quitar el contacto.
Sin embargo, en el modo N, se seleccionará
el modo P después de 5 segundos (tiempo
necesario para habilitar el modo rueda libre).
Compruebe que el modo

P
esté correctamente
seleccionado y que el freno de estacionamiento
eléctrico se haya aplicado automáticamente; en
su defecto, aplíquelo manualmente.
Los testigos correspondientes del selector
de marchas y del mando del freno de
estacionamiento eléctrico deben estar
encendidos, así como los testigos en el cuadro
de instrumentos.
Fallo de funcionamiento de
la caja de cambios
Se enciende el testigo de alerta,
acompañado de una señal acústica y de
la visualización de un mensaje.
Acuda a un concesionario autorizado CITROËN
o taller cualificado. No circule a una velocidad superior a 100
km/h
(62 mph), respetando el límite de velocidad.
Paso al modo emergencia de la caja de
cambios
El modo D se bloquea en la tercera marcha.
Las levas del volante no funcionan y no es
posible acceder al modo M.
Puede notar una fuerte sacudida al poner
la marcha atrás, pero no dañará la caja de
cambios.
Fallo de funcionamiento del
selector
Fallo de funcionamiento leve
Se enciende este testigo de alerta,
acompañado de una señal acústica y de
la visualización de un mensaje.
Circule con prudencia.
Acuda a un concesionario autorizado CITROËN
o taller cualificado.
En algunos casos, los testigos del selector ya
no se encienden, pero el estado de la caja de
cambios sigue visualizándose en el cuadro de
instrumentos.
Fallo de funcionamiento grave
Se enciende este testigo de alerta,
acompañado de la visualización de un
mensaje.

99
Conducción
6Debe detener el vehículo.
Detenga el vehículo en cuanto las
condiciones de seguridad lo permitan y quite
el contacto.
Póngase en contacto con un concesionario
autorizado CITROËN o taller cualificado.
Selector de marchas
(eléctrico)


El selector de marchas es un selector de
pulsación con una función de freno regenerativo.
El selector de marchas permite controlar la
tracción según el estilo de conducción, el perfil
de la carretera y la carga del vehículo.
Con el freno regenerativo activado, también
gestiona el freno motor cuando se suelta el
pedal del acelerador. P.
Estacionamiento
Botón para el estacionamiento del vehículo:
las ruedas delanteras se bloquean (el botón
se enciende para indicar su activación).
R. Marcha atrás
Para engranar la marcha atrás, pisando el
pedal del freno.
N. Neutral
Para mover el vehículo con el contacto
quitado, a fin de activar el modo de rueda
libre.
Para obtener más información sobre
la Rueda libre, consulte el apartado
correspondiente.
D. Conducción (marcha adelante automática)
B. Frenado (frenado regenerativo)
Botón para cambiar al modo Conducción
(marcha adelante automática) con la
función de frenado regenerativo (el botón se
enciende para indicar su activación).Información mostrada en el
cuadro de instrumentos
Cuando el contacto está dado, el estado del
selector de marchas se muestra en el cuadro de
instrumentos:
P : Estacionamiento.
R : Marcha atrás.
N : Punto muerto.
D : Conducción (marcha adelante automática).
B : Frenado (marcha adelante automática con
función de frenado regenerativo activada).
Funcionamiento
► En el modo N, con el pie en el pedal del
freno, empújelo sin sobrepasar el punto de
resistencia: •

Hacia delante, se selecciona el modo R

.
•

Hacia atrás, se selecciona el modo D

.
Suelte el selector completamente después de
cada pulsación; volverá a su posición inicial.
Casos particulares
Para evitar el modo N (cambio rápido de D a R
y viceversa):
►

En el modo
R, empújelo hacia atrás
sobrepasando el punto de resistencia; se
selecciona el modo D.
►

En el modo
D, empújelo hacia delante
sobrepasando el punto de resistencia;
se
selecciona el modo R.
►

Para volver al modo N

, empújelo sin
sobrepasar el punto de resistencia.
Frenado regenerativo
Funcionamiento del frenado al desacelerar
El funcionamiento del frenado es similar al freno
motor, pues reduce la velocidad del vehículo
sin que sea necesario pisar el pedal de freno.
El vehículo se frena más rápidamente si el
conductor suelta el pedal del acelerador.
La energía recuperada al soltar el pedal del
acelerador se usa para recargar parcialmente la
batería de tracción, de tal forma que se aumenta
la autonomía del vehículo.

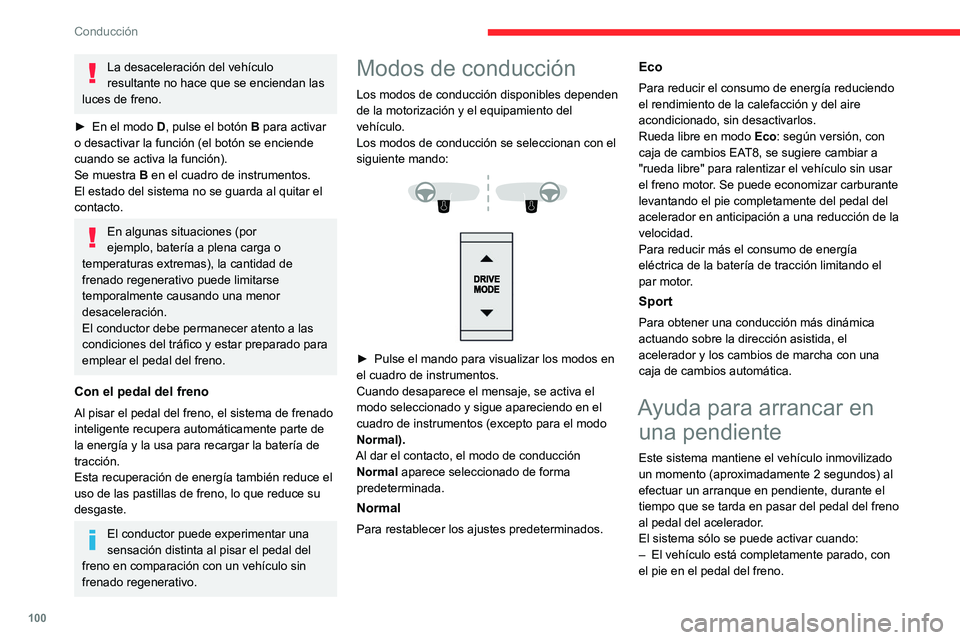

100
Conducción
– Se reúnen determinadas condiciones de
pendiente.
– La puerta del conductor está cerrada.
No salga del vehículo mientras este se
encuentre inmovilizado temporalmente
mediante la ayuda al arranque en pendiente.
Si alguien tiene que salir del vehículo con
el motor en marcha, ponga manualmente el
freno de estacionamiento. A continuación,
compruebe que el testigo del freno de
estacionamiento y el testigo P del freno de
estacionamiento están encendidos y fijos.
La función de ayuda al arranque en
pendiente no se puede desactivar. Sin
embargo, el uso del freno de estacionamiento
para inmovilizar el vehículo interrumpe su
funcionamiento.
Funcionamiento

En pendiente ascendente, con el vehículo
parado, éste se mantiene inmovilizado
La desaceleración del vehículo
resultante no hace que se enciendan las
luces de freno.
►

En el modo
D, pulse el botón B para activar
o desactivar la función (el botón se enciende
cuando se activa la función).
Se muestra B en el cuadro de instrumentos.
El estado del sistema no se guarda al quitar el
contacto.
En algunas situaciones (por
ejemplo, batería a plena carga o
temperaturas extremas), la cantidad de
frenado regenerativo puede limitarse
temporalmente causando una menor
desaceleración.
El conductor debe permanecer atento a las
condiciones del tráfico y estar preparado para
emplear el pedal del freno.
Con el pedal del freno
Al pisar el pedal del freno, el sistema de frenado
inteligente recupera automáticamente parte de
la energía y la usa para recargar la batería de
tracción.
Esta recuperación de energía también reduce el
uso de las pastillas de freno, lo que reduce su
desgaste.
El conductor puede experimentar una
sensación distinta al pisar el pedal del
freno en comparación con un vehículo sin
frenado regenerativo.
Modos de conducción
Los modos de conducción disponibles dependen
de la motorización y el equipamiento del
vehículo.
Los modos de conducción se seleccionan con el
siguiente mando:




► Pulse el mando para visualizar los modos en
el cuadro de instrumentos.
Cuando desaparece el mensaje, se activa el
modo seleccionado y sigue apareciendo en el
cuadro de instrumentos (excepto para el modo
Normal).
Al dar el
contacto, el modo de conducción
Normal
aparece seleccionado de forma
predeterminada.
Normal
Para restablecer los ajustes predeterminados.
Eco
Para reducir el consumo de energía reduciendo
el rendimiento de la calefacción y del aire
acondicionado, sin desactivarlos.
Rueda libre en modo Eco: según versión, con
caja de cambios EAT8, se sugiere cambiar a
"rueda libre" para ralentizar el vehículo sin usar
el freno motor. Se puede economizar carburante
levantando el pie completamente del pedal del
acelerador en anticipación a una reducción de la
velocidad.
Para reducir más el consumo de energía
eléctrica de la batería de tracción limitando el
par motor.
Sport
Para obtener una conducción más dinámica
actuando sobre la dirección asistida, el
acelerador y los cambios de marcha con una
caja de cambios automática.
Ayuda para arrancar en una pendiente
Este sistema mantiene el vehículo inmovilizado
un momento (aproximadamente 2
segundos) al
efectuar un arranque en pendiente, durante el
tiempo que se tarda en pasar del pedal del freno
al pedal del acelerador.
El sistema sólo se puede activar cuando:
–

El vehículo está completamente parado, con
el pie en el pedal del freno.

101
Conducción
6– Se reúnen determinadas condiciones de
pendiente.
–

La puerta del conductor está cerrada.
No salga del vehículo mientras este se
encuentre inmovilizado temporalmente
mediante la ayuda al arranque en pendiente.
Si alguien tiene que salir del vehículo con
el motor en marcha, ponga manualmente el
freno de estacionamiento. A continuación,
compruebe que el testigo del freno de
estacionamiento y el testigo P del freno de
estacionamiento están encendidos y fijos.
La función de ayuda al arranque en
pendiente no se puede desactivar. Sin
embargo, el uso del freno de estacionamiento
para inmovilizar el vehículo interrumpe su
funcionamiento.
Funcionamiento

En pendiente ascendente, con el vehículo
parado, éste se mantiene inmovilizado durante un breve período de tiempo después
de que el conductor suelte el pedal del freno:
–

Si se engrana la primera marcha o el punto
muerto en una caja de cambios manual.
–

Si se selecciona el modo
D
o M en una caja
de cambios automática.
–
Si se selecciona el modo
D
o B en el selector
de marchas.


En una pendiente descendente, con el
vehículo parado y la marcha atrás engranada,
éste se mantiene inmovilizado durante un
breve período de tiempo después de que el
conductor suelte el pedal del freno.
Fallo de funcionamiento
En el caso de un fallo de
funcionamiento, estos testigos de
alerta se encienden en el cuadro de
instrumentos, acompañados de la visualización
de un mensaje.
Acuda a un concesionario autorizado CITROËN
o taller cualificado para proceder a su revisión.
Indicador de cambio de
marcha
(Según motorización)
Este sistema está diseñado para reducir
el consumo de carburante mediante la
recomendación de la marcha más conveniente.
Funcionamiento
Según las condiciones de conducción y el
equipamiento del vehículo, el sistema puede
recomendarle que se salte una o varias
marchas.
Las recomendaciones de engranaje de marchas
no se deben considerar como obligatorias. De
hecho, las condiciones de la vía, la densidad
del tráfico y la seguridad siguen siendo factores
determinantes para elegir la marcha más
conveniente. Así pues, es responsabilidad
del conductor seguir o no las indicaciones del
sistema.
El sistema no se puede desactivar.
Con caja de cambios automática, el
sistema sólo está activo en
funcionamiento manual.
La información se muestra en el cuadro
de instrumentos en forma de flecha y la
marcha recomendada.
El sistema adapta las instrucciones de
cambio de marcha a las condiciones de
conducción (p. ej.,
pendiente o carga) y al

102
Conducción
– Pendiente o cuesta pronunciada.
– La velocidad del vehículo no ha superado los
10 km/h desde la última vez que se arrancó el
motor (con la llave o el botón START/STOP).
– Se necesita para mantener el confort térmico
en el habitáculo.
– Desempañado activado.
En estos casos, este testigo parpadea
durante unos segundos y luego se apaga.
Una vez ha vuelto a arrancar el motor, el
modo STOP no está disponible mientras
la velocidad del vehículo no alcance 8 km/h.
El modo STOP no está disponible
durante las maniobras de
estacionamiento hasta unos segundos
después de haber desengranado la marcha
atrás o al girar el volante.
Rearranque del motor (modo START)
El motor vuelve a arrancar automáticamente tan
pronto como el conductor indica la intención de
circular de nuevo:
Con caja de cambios manual: pisando a fondo
el embrague.
Con caja de cambios automática:
– Con el selector en modo D o M: soltando el
pedal del freno.
– Con el selector en modo N y el pedal del freno
suelto: poniendo el selector en D o M.
estilo de conducción (p. ej., demanda de
potencia, aceleración y frenado).
El sistema no propone en ningún caso:
–

Seleccionar la primera marcha;
–


Introducir la marcha atrás.
Stop & Start
La función Stop & Start pone el motor
temporalmente en modo de espera (modo
STOP) durante las fases en las que el vehículo
está parado (p. ej., semáforos en rojo o atascos).
El motor vuelve a arrancar automáticamente
(modo START) tan pronto como el conductor
indica la intención de volver a iniciar la marcha.
La función, diseñada principalmente para su uso
en zonas urbanas, pretende reducir el consumo
de carburante, las emisiones de escape y el
nivel de ruido cuando el vehículo está parado.
La función no afecta a las funcionalidades del
vehículo, en particular, el frenado.
Desactivación/reactivación
La función se activa por defecto al dar el
contacto.
Los ajustes se modifican a través del
menú Al. conducción /Vehículo de la
pantalla táctil.
Un mensaje en el cuadro de instrumentos
confirma el cambio de estado.
Cuando se desactiva la función, si el motor está
en espera, se reinicia de inmediato.
Testigos asociados
Función activada.
Función desactivada o fallo de
funcionamiento.
Apertura del capó
Antes de realizar cualquier intervención
en el compartimento motor, desactive el
sistema Stop & Start para evitar el riesgo
de heridas relacionadas con el rearranque
automático del motor.
Conducción sobre calzadas
inundadas
Antes de adentrarse en una zona inundada,
se recomienda encarecidamente desactivar el
sistema Stop & Start.
Para obtener más información sobre
Consejos de conducción , especialmente
en lo que se refiere a la circulación sobre
calzadas inundadas, consulte el apartado
correspondiente.
Funcionamiento
Condiciones principales para el
funcionamiento
– La puerta del conductor debe estar cerrada. –
El cinturón de seguridad del conductor debe
estar abrochado.
–

El nivel de carga de la batería debe ser
suficiente.
–

La temperatura del motor debe estar en el
rango de funcionamiento nominal.
–

La temperatura exterior debe estar entre 0
ºC
y 35 ºC.
Cómo poner el motor en modo de
espera (modo STOP)
El motor entra automáticamente en modo
de espera en cuanto el conductor indica su
intención de detenerse:
–

Con caja de cambios manual
: con la
palanca de cambios en punto muerto y sin pisar
el pedal del embrague.
–

Con caja de cambios automática
: con
el selector de marchas en el modo D o M, el
pedal del freno pisado hasta que el vehículo se
detenga o el selector de marchas en el modo N,
con el vehículo parado.
Contador de tiempo
El contador de tiempo suma el tiempo que
se ha estado en espera durante el trayecto.
El contador se pone a cero cada vez que se
acciona el contacto.
Casos especiales:
El motor no se pondrá en espera si no se
cumplen las condiciones de funcionamiento ni
en los siguientes casos:
