2021 CITROEN C3 AIRCROSS Manual do condutor (in Portuguese)

135
Informações práticas
7► Sob o para-choques traseiro, retire o obturador de proteção 2 do suporte da bola de
reboque 1.


► Introduza a extremidade da bola de reboque 5 no suporte 1 e puxe-a para cima; o bloqueio
ocorre automaticamente.


► O manípulo de trancamento 6 efetua um
quarto de volta no sentido inverso aos ponteiros
do relógio; tenha atenção para não deixar a sua
mão muito próxima!


► Verifique se o mecanismo trancou corretamente no respetivo local e se a marca
verde do manípulo de trancamento coincide
com a marca branca da bola de reboque
(posição A).
► Tranque a fechadura 7 através da chave.► Retire sempre a chave. A chave não pode ser retirada caso a fechadura esteja destrancada.► Engate a tampa na fechadura.

► Retire a tampa de proteção da bola de reboque.► Fixe o reboque na bola de reboque.
► Prenda o cabo do reboque ao anel de segurança 4 do suporte.► Incline a tomada da cablagem 3 do reboque
para a frente para a colocar na posição
pretendida.
► Introduza o obturador do reboque e dê-lhe meia volta para o ligar à tomada 3 do suporte.
Desmontagem da bola de
reboque


► Dê-lhe um quarto de volta e puxe o obturador do reboque para o desligar da tomada 3 do
suporte.
► Incline a tomada da cablagem 3 do reboque
para a esquerda, para a manter afastada.
► Desprenda o cabo do reboque do anel de segurança 4 do suporte.► Solte o reboque da bola de reboque.
► Coloque a tampa de proteção na bola de reboque.

136
Informações práticas

► Retire a chave da fechadura.► Insira a chave na fechadura 7.► Abra a fechadura através da chave.► Segure firmemente na bola de reboque 5 com uma mão; usando a outra mão para
puxar e rodar o manípulo de trancamento 6
completamente no sentido dos ponteiros do
relógio; não liberte o manípulo.


► Retire a bola de reboque por baixo do seu suporte 1.► Solte o mecanismo; este para automaticamente na posição destrancada e
verifique se a marca vermelha no manípulo de
trancamento coincide com a marca branca da
bola de reboque (posição B).


► Volte a colocar o obturador de proteção 2 no
suporte 1.
► Arrume cuidadosamente a bola de reboque no seu estojo ao abrigo de choques e sujidade.
Manutenção
Apenas é possível um funcionamento correto
se a bola de reboque e o seu suporte estiverem
limpos.
Antes de limpar o veículo com um jato de
alta pressão, a bola de reboque deve ser
desmontada e o obturador de proteção deve ser
montado no suporte.
Coloque a etiqueta anexa num local bem
visível, próximo do suporte ou no interior
da mala.
Para qualquer intervenção no sistema de
engate de reboque, dirija-se ao revendedor
CITROËN ou a uma oficina autorizada.
Dispositivo de reboque
Distribuição de carga► Distribua a carga no reboque para que os objetos mais pesados fiquem o mais perto
possível do eixo e a carga máxima no eixo
dianteiro se aproxime do máximo autorizado
sem o ultrapassar.
A densidade do ar diminui com a altitude,
reduzindo assim o desempenho do motor. É
necessário reduzir a carga máxima rebocável 10
% por cada 1000 m de altitude.
Utilize dispositivos de reboque e os
respetivos feixes de cabos genuínos
aprovados pela CITROËN. É recomendável
que a montagem seja efetuada por um
concessionário CITROËN ou uma oficina
autorizada.
Se a montagem não for efetuada pelo
concessionário CITROËN, esta deve ser
efetuada de acordo com as instruções do
fabricante.
Determinadas funções de assistência à
condução ou manobra são desativadas
automaticamente se for utilizado um sistema
de reboque aprovado.
Respeite o peso máximo admissível,
indicado no livrete do veículo, na
etiqueta do fabricante, bem como na secção Características técnicas deste guia.
A conformidade com o peso máximo
autorizado na carga máxima no eixo
dianteiro (bola de reboque) inclui também
a utilização de acessórios (porta-
bicicletas, caixa de reboque, etc.).
Respeite a legislação em vigor do país
em que circula.
Modo de corte de energia
Sistema que gere a utilização de determinadas
funções em função do nível de energia restante
na bateria.
Quando o veículo está em movimento, a função
de corte de energia desativa temporariamente
algumas funções, tais como o ar condicionado, a
descongelação do vidro traseiro, etc.
As funções desativadas são reativadas
automaticamente assim que as condições o
permitirem.
Modo de poupança de
energia
Este sistema gere a duração de utilização de
determinadas funções para poupar um nível
de carga suficiente na bateria com a ignição
desligada.

137
Informações práticas
7etiqueta do fabricante, bem como na secção
Características técnicas deste guia.
A conformidade com o peso máximo
autorizado na carga máxima no eixo
dianteiro (bola de reboque) inclui também
a utilização de acessórios (porta-
bicicletas, caixa de reboque, etc.).
Respeite a legislação em vigor do país
em que circula.
Modo de corte de energia
Sistema que gere a utilização de determinadas
funções em função do nível de energia restante
na bateria.
Quando o veículo está em movimento, a função
de corte de energia desativa temporariamente
algumas funções, tais como o ar condicionado, a
descongelação do vidro traseiro, etc.
As funções desativadas são reativadas
automaticamente assim que as condições o
permitirem.
Modo de poupança de
energia
Este sistema gere a duração de utilização de
determinadas funções para poupar um nível
de carga suficiente na bateria com a ignição
desligada.
Depois de desligar o motor, pode continuar
a utilizar o sistema de áudio e telemática,
os limpa-vidros, as luzes de cruzamento, as
luzes de cortesia, durante uma combinação
combinada de cerca de 40 minutos.
Entrada neste modo
Uma mensagem de entrada em modo economia
de energia aparece no ecrã do painel de
instrumentos e as funções ativas são postas em
suspenso.
Se uma comunicação telefónica tiver
sido iniciada ao mesmo tempo, esta será
mantida durante cerca de 10 minutos com o
sistema Bluetooth mãos-livres do seu sistema
de áudio.
Sair do modo
Estas funções são reativadas automaticamente
na utilização seguinte do veículo.
Para utilizar estas funções de imediato, ligue o
motor e deixe-o funcionar:
– Menos de 10 minutos, para usar o equipamento durante cerca de 5 minutos.– Mais de 10 minutos, para usar o equipamento durante cerca de 30 minutos.
Deixe o motor trabalhar na duração especificada
para garantir que a carga da bateria é suficiente.
Para recarregar a bateria, evite reiniciar ou
motor de maneira repetida ou contínua.
Uma bateria descarregada não permite o
arranque do motor.
Para obter mais informações sobre a bateria
de 12 V, consulte a secção correspondente.
Barras do tejadilho
Por motivos de segurança e para evitar
danos no tejadilho, é imperativo utilizar
as barras de tejadilho transversais
homologadas para o seu veículo.
Respeite as instruções de montagem e
as condições de utilização indicadas nas
instruções fornecidas com as barras de
tejadilho.
Versão sem barras
longitudinais

138
Informações práticas
Ao instalar barras de tejadilho, use apenas os
quatro pontos de fixação situados no tejadilho.
Estes pontos são ocultados pelas portas do
veículo quando estas estão fechadas.


As fixações das barras do tejadilho possuem um
pino que é necessário introduzir no orifício de
cada um dos pontos de fixação.
Versão com barras
longitudinais


Deve fixar as barras transversais nas barras
longitudinais, respeitando os pontos de fixação
sob as barras longitudinais.
Teto de abrir
Verifique se a carga não passa por
baixo das barras do tejadilho, de forma a não
impedir os movimentos do teto de abrir.
Recomendações► Distribua a carga uniformemente, tendo cuidado para não sobrecarregar um
dos lados.
► Disponha a parte mais pesada da carga o mais perto possível do tejadilho.► Fixe corretamente a carga e sinalize-a, no caso de esta sobressair do veículo.► Conduza com cuidado: a sensibilidade do veículo aos ventos laterais aumenta (a
estabilidade pode ser afetada).
► Retire as barras do tejadilho assim que terminar o transporte.
Carga máxima distribuída pelas barras
do tejadilho, para uma altura de carga
que não ultrapasse os 40 cm:– sem barras longitudinais: 50 kg,– com barras longitudinais: 45 kg.
Como este valor pode mudar, verifique a
carga máxima indicada na documentação
fornecida com as barras de tejadilho.
Se a altura ultrapassar os 40 cm, adapte a
velocidade do veículo em função do perfil da
estrada, no sentido de não provocar danos
nas barras do tejadilho e nas fixações no
veículo.
Consulte a legislação nacional para poder
respeitar a regulamentação do transporte de
objetos mais longos do que o veículo.
Capô
Stop & Start
Antes de qualquer intervenção sob o
capô, desligue a ignição para evitar riscos
de ferimentos associados a uma mudança
automática para o modo START.
A localização da alavanca interior de abertura do capô impede a abertura do
capô com a porta dianteira esquerda fechada.
Com o motor quente, deve manusear a
patilha de segurança exterior e a haste
do capô com cuidado (risco de queimaduras),
utilizando a área protegida.
Com o capô aberto, tenha atenção para não
danificar a patilha de segurança.
Em caso de vento forte, não abra o capô.
Arrefecimento do motor paradoO grupo ventilador do motor pode
começar a funcionar depois de desligar o
motor.
Tenha cuidado com objetos ou roupa que
podem prender na hélice do ventilador!
Abertura


► Abra a porta dianteira esquerda.► Puxe para si a alavanca interior, situada na parte inferior do quadro da porta.

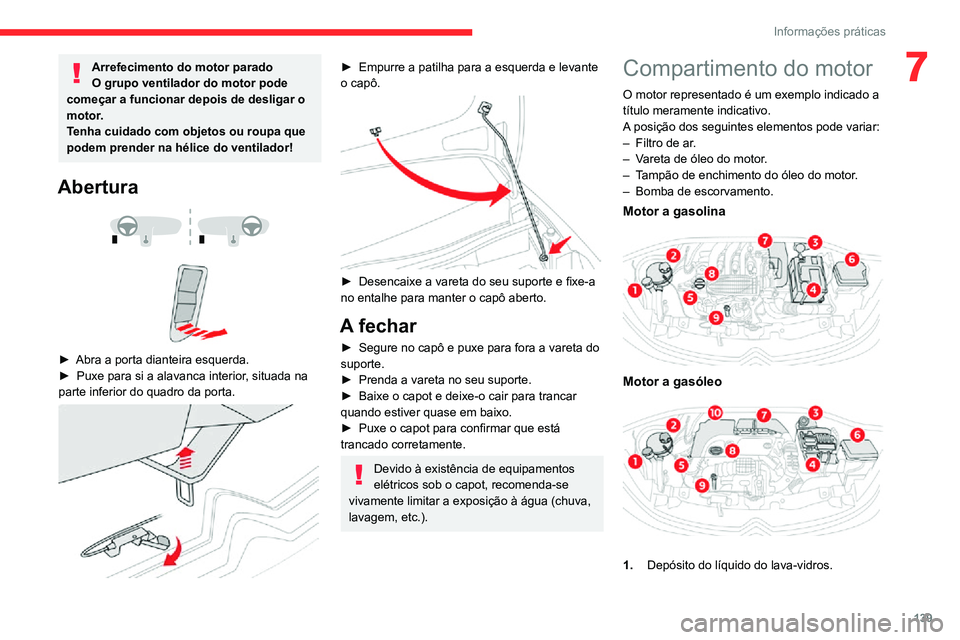

139
Informações práticas
7Arrefecimento do motor parado
O grupo ventilador do motor pode
começar a funcionar depois de desligar o
motor.
Tenha cuidado com objetos ou roupa que
podem prender na hélice do ventilador!
Abertura


► Abra a porta dianteira esquerda.► Puxe para si a alavanca interior , situada na parte inferior do quadro da porta.

► Empurre a patilha para a esquerda e levante o capô.

► Desencaixe a vareta do seu suporte e fixe-a no entalhe para manter o capô aberto.
A fechar
► Segure no capô e puxe para fora a vareta do suporte.► Prenda a vareta no seu suporte.► Baixe o capot e deixe-o cair para trancar quando estiver quase em baixo.► Puxe o capot para confirmar que está trancado corretamente.
Devido à existência de equipamentos
elétricos sob o capot, recomenda-se
vivamente limitar a exposição à água (chuva,
lavagem, etc.).
Compartimento do motor
O motor representado é um exemplo indicado a
título meramente indicativo.
A posição dos seguintes elementos pode variar:
– Filtro de ar .– Vareta de óleo do motor.– Tampão de enchimento do óleo do motor.– Bomba de escorvamento.
Motor a gasolina

Motor a gasóleo

1.Depósito do líquido do lava-vidros.

140
Informações práticas
2.Reservatório do líquido de refrigeração do
motor
3. Depósito do líquido dos travões
4. Bateria
5. Ponto de massa remoto (-)
6. Caixa de fusíveis
7. Filtro de ar
8. Tampão de enchimento do óleo do motor
9. Vareta de óleo do motor
10. Bomba de escorvamento *
O circuito de combustível a gasóleo está
sob pressão muito alta.
Qualquer intervenção neste circuito deve
ser realizada exclusivamente pela rede
CITROËN ou por uma oficina autorizada.
Verificação dos níveis
Controle regularmente todos os níveis seguintes
de acordo com o plano de manutenção do
fabricante. Reponha os níveis, se necessário,
salvo indicação em contrário.
Em caso de descida significativa do nível,
solicite a verificação do sistema correspondente
pela rede CITROËN ou uma oficina autorizada.
Os líquidos devem estar em
conformidade com requisitos do
fabricante e o motor do veículo.
* Consoante o motor .
Tenha atenção durante as intervenções
sob o capot, uma vez que determinadas
zonas do motor podem estar extremamente
quentes (risco de queimadura) e o ventilador
de arrefecimento pode ser acionado a
qualquer instante (mesmo com a ignição
desligada).
Produtos usados
Evitar o contacto prolongado de óleo e
de líquidos usados com a pele.
Muitos destes líquidos são nocivos para a
saúde ou muito corrosivos.
Não descarte o óleo e os líquidos usados pela canalização ou no solo.
Esvazie o óleo usado para recipientes
destinados a esta finalidade na rede
CITROËN ou numa oficina autorizada.
Óleo de motor
Depois de desligar o motor durante pelo
menos 30 minutos e ser colocado ao
nível do solo, o nível é verificado com o
indicador do nível de óleo no painel de
instrumentos com a ignição ligada (para veículos
equipados com um indicador do combustível de
reserva) ou a vareta.
É normal que sejam necessárias reposições do
nível de óleo entre duas revisões (ou mudanças
de óleo). Recomenda-se que verifique o nível e,
se necessário, ateste a cada 5000 km.
Para preservar a fiabilidade do motor e
do sistema de controlo de emissões,
nunca utilize aditivos no óleo do motor.
Verificação com a vareta de medição
Para saber qual é a localização da vareta de
medição, consulte a ilustração do compartimento
do motor correspondente.
► Agarre na extremidade colorida da vareta de medição e retire-a completamente.► Limpe a vareta de medição com um pano limpo e sem pelos.

► Introduza de novo a vareta de verificação
totalmente no orifício e, em seguida, retire-a
novamente para efetuar o controlo visual: o nível
correto situa-se entre as marcas A
(máx.) e B
(mín.).
Não ligue o motor se o nível estiver:
– acima da marca A: contacte um
concessionário CITROËN ou uma oficina
autorizada.
– abaixo da marca B: ateste imediatamente com
óleo de motor.
Grau do óleo
Antes de encher ou substituir o óleo do
motor, verifique se o óleo é adequado para
o motor e está em conformidade com as
recomendações no plano de manutenção
fornecido com o veículo (ou disponível a
partir do seu concessionário CITROËN e
oficinas autorizadas).
O uso de um óleo não recomendado pode
invalidar a garantia contratual se ocorrer uma
avaria do motor.
Atestar o óleo do motor
A localização do tampão do óleo está ilustrada
no esquema da parte inferior do capô.
► Deite o óleo em pequenas quantidades, evitando derrames ou salpicos nos componentes
do motor (risco de incêndio).
► Aguarde alguns minutos antes de verificar novamente o nível com a vareta.► Deite mais óleo se necessário.► Após verificação do nível, volte a apertar com cuidado o tampão do óleo e coloque a vareta no
respetivo lugar.
Durante 30 minutos depois de atestar o
óleo, a verificação feita ao ligar a ignição

141
Informações práticas
7– acima da marca A: contacte um
concessionário CITROËN ou uma oficina
autorizada.
– abaixo da marca B: ateste imediatamente com
óleo de motor.
Grau do óleo
Antes de encher ou substituir o óleo do
motor, verifique se o óleo é adequado para
o motor e está em conformidade com as
recomendações no plano de manutenção
fornecido com o veículo (ou disponível a
partir do seu concessionário CITROËN e
oficinas autorizadas).
O uso de um óleo não recomendado pode
invalidar a garantia contratual se ocorrer uma
avaria do motor.
Atestar o óleo do motor
A localização do tampão do óleo está ilustrada
no esquema da parte inferior do capô.
► Deite o óleo em pequenas quantidades, evitando derrames ou salpicos nos componentes
do motor (risco de incêndio).
► Aguarde alguns minutos antes de verificar novamente o nível com a vareta.► Deite mais óleo se necessário.► Após verificação do nível, volte a apertar com cuidado o tampão do óleo e coloque a vareta no
respetivo lugar.
Durante 30 minutos depois de atestar o
óleo, a verificação feita ao ligar a ignição
com o indicador do nível do óleo no painel de
instrumentos não é válida.
Líquido de travões
O nível deste líquido deve situar-se próximo da marca " MAX". Caso contrário,
verifique o desgaste das pastilhas de travão.
Para saber a regularidade com que deve
substituir o líquido dos travões, consulte o plano
de manutenção do fabricante.
Limpe o tampão antes de retirá-lo para
reabastecer. Utilize apenas líquido de
travões DOT4 de um recipiente vedado.
Líquido de arrefecimento do
motor
É normal que sejam necessárias reposições do nível de líquido entre duas
revisões.
Só pode verificar e atestar com o motor frio.
Um nível baixo constitui um risco de danos
graves no motor.
O nível deste líquido deve situar-se próximo da
marca "MAX" sem a ultrapassar.
Se o nível estiver próximo ou abaixo da marca
"MIN", é essencial atestar.
Quando o motor está quente, a temperatura
deste líquido é regulada pela ventoinha.
Uma vez que o circuito de arrefecimento está
sob pressão, aguarde pelo menos uma hora
depois de desligar a ignição para efetuar
intervenções.
Em caso de intervenção urgente, para evitar
qualquer risco de queimadura, envolva o tampão
com num pano, rode-o duas voltas para reduzir
a pressão.
Quando a pressão tiver diminuído, retire o
tampão e reponha o nível.
Arrefecimento do motor parado
O grupo ventilador do motor pode
começar a funcionar depois de desligar o
motor.
Tenha cuidado com objetos ou roupa que
podem prender na hélice do ventilador!
Líquido de lava- vidros
Ateste sempre que necessário.
Especificações do líquido
O líquido tem de ser reabastecido com uma
mistura pronta a usar.
No inverno (temperaturas abaixo de zero), tem
de ser utilizado um anticongelante adequado
às condições vigentes, de forma a preservar
os elementos do sistema (bomba, depósito,
condutas, etc.).
O enchimento com água pura é proibido
em quaisquer circunstâncias (risco de
congelamento, depósitos de calcário, etc.).

142
Informações práticas
Aditivo de gasóleo (Diesel com filtro de partículas)
O nível mínimo do depósito de aditivo do filtro de partículas é indicado pelo
acendimento fixo desta luz de aviso,
acompanhado por um aviso sonoro e por uma
mensagem de aviso de nível de aditivo
demasiado baixo.
Reposição do nível
A reposição do nível deste aditivo deverá ser
efetuada, rápida e imperativamente, pela rede
CITROËN ou por uma oficina autorizada.
AdBlue (BlueHDi)
É acionado um alerta quando se atinge o nível
de reserva.
Para mais informações sobre o indicador de
autonomia do AdBlue, consulte a secção
correspondente.
Para evitar a imobilização do veículo, em
conformidade com os regulamentos, tem de o
abastecer o depósito de AdBlue.
Para mais informações sobre Fornecimento de
AdBlue, consulte a secção correspondente.
Verificações
Salvo indicação contrária, verifique estes
componentes em conformidade com o plano
de manutenção do construtor e em função da
motorização do seu veículo.
Caso contrário, solicite que estes sejam
verificados pela rede CITROËN ou por uma
oficina autorizada.
Utilize apenas produtos recomendados
pela CITROËN ou produtos de qualidade
e características equivalentes.
Para otimizar o funcionamento de
componentes tão importantes como os do
sistema de travagem, a CITROËN seleciona
e propõe produtos muito específicos.
Bateria de 12 V
A bateria não necessita de manutenção.Todavia, verifique regularmente se
os terminais estão corretamente apertados
(versões sem terminais de libertação rápida) e
se as ligações estão limpas.
Para mais informações sobre as
precauções a tomar antes de uma
operação na
bateria de 12 V, consulte a
secção correspondente.
As versões equipadas com Stop & Start possuem uma bateria de chumbo de
12 V, de tecnologia e características específicas.
A sua substituição deverá ser efetuada
exclusivamente na rede CITROËN ou numa
oficina autorizada.
Filtro, habitáculo
Em função do meio ambiente e da utilização do veículo (por exemplo, meio
poeirento, condução urbana), substitua-o, se
necessário, com uma frequência duas vezes
superior.
Um filtro do habitáculo obstruído pode
prejudicar o desempenho do sistema de
ar condicionado e gerar odores
desagradáveis.
Filtro, ar
Em função do meio ambiente e da
utilização do veículo (por exemplo, meio
poeirento, condução urbana), substitua-o, se
necessário, com uma frequência duas vezes
superior.
Filtro de óleo
Substitua o filtro de óleo a cada mudança de óleo do motor.
Filtro de partículas
(gasóleo)
Quando o filtro de partículas começa a ficar saturado, esta luz avisadora
acende-se temporariamente, acompanhada de
uma mensagem de aviso do risco de obstrução
do filtro.
Desde que as condições de trânsito o permitam,
regenere o filtro circulando a uma velocidade
de, pelo menos, 60 km/h até a luz avisadora se apagar.
Se a luz avisadora permanecer acesa,
isso indica um nível de aditivo de
gasóleo baixo.
Para obter mais informações sobre a
Verificação dos níveis, consulte a secção
correspondente.
Após um funcionamento prolongado do veículo a uma velocidade muito baixa ou
em ralenti, é possível verificar,
excecionalmente, emissões de vapor de água
no escape durante a aceleração. Não tem
qualquer impacto no comportamento do
veículo ou no ambiente.
Veículo novo
Durante as primeiras operações
de regeneração do filtro de partículas,
pode sentir um cheiro a queimado. Isto é
perfeitamente normal.
Caixa de velocidades
manual
A caixa de velocidades não necessita de manutenção (ausência de mudança do
óleo).
