9-22
9
6. Placer un bac à vidange sous le réservoird’huile afin d’y recueillir l’huile moteur
usagée.
7. Retirer le boulon de vidange du réservoir d’huile et le joint usagé.
8. Placer un bac à vidange sous le moteur afin d’y recueillir l’huile moteur usagée.
9. Déposer le boulon de vidange de l’huile moteur et le joint usagé.
N.B.Un repère “ ” est poinçonné sur le carter
moteur à côté du boulon de vidange de l’huile
moteur. 10. Reposer le boulon de vidange de l’huile moteur et un joint neuf, le boulon de vi-
dange du réservoir d’huile et un joint
neuf, puis serrer les boulons aux couples
spécifiés.
1. Boulon de vidange du réservoir d’huile moteur
2. Joint
2
1
1. Boulon de vidange de l’huile moteur
2. Joint
3. Repère “ ”
1 2
3
UBAS7AF0.book Page 22 Wednesday, June 19, 2019 1:19 PM

9-23
9
11. Ajouter 2.00 L (2.11 US qt, 1.76 Imp.qt)d’huile moteur recommandée dans le ré-
servoir d’huile.
12. Contrôler l’état du joint torique et le rem- placer s’il est abîmé. 13. Reposer et serrer le bouchon de remplis-
sage du réservoir d’huile moteur et le
couvre-culasse.
14. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes, puis
le couper.
15. Retirer le bouchon de remplissage du ré-
servoir d’huile moteur, puis ajouter une
quantité d’huile suffisante du type recom-
mandé jusqu’à ce que le niveau atteigne
l e r ep ère de n iv ea u m a xim u m d e l a j au ge .Couples de serrage :Boulon de vidange de l’huile moteur :10 N·m (1.0 kgf·m, 7.4 lb·ft)
Boulon de vidange du réservoir d’huile
moteur : 16 N·m (1.6 kgf·m, 12 lb·ft)
1. Bouchon de remplissage du réservoir de l’huile moteur
2. Joint torique
3. Bouchon de culasse
3
2
1
2
UBAS7AF0.book Page 23 Wednesday, June 19, 2019 1:19 PM

9-24
9
N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le système d’échappe-
ment ont refroidi. 16. Remettre le bouchon de remplissaged’huile moteur en place et le serrer.
17. Mettre le moteur en marche et le laisser
tourner au ralenti pendant quelques mi-
nutes. Pendant ce temps, vérifier l’ab-
sence de fuites d’huile. Si des fuites
d’huile sont détectées, couper le moteur
et en rechercher la cause.
18. Couper le moteur, attendre au moins dix
minutes, puis vérifier le niveau d’huile une
dernière fois.
19. Reposer le couvercle du réservoir d’huile
moteur et serrer ses vis.
20. Reposer le cache. Changement de l’huile mo
teur et du filtre à
huile
1. Stationner le véhicule sur une surface ho- rizontale.
2. Desserrer les panneaux latéraux gauche
et droit en retirant la vis comme illustré.
3. Déposer le cache inférieur arrière après avoir retiré ses vis.
1. Cache gauche
2. Cache droit
3. Vis
3
1
3
2
UBAS7AF0.book Page 24 Wednesday, June 19, 2019 1:19 PM

9-25
9

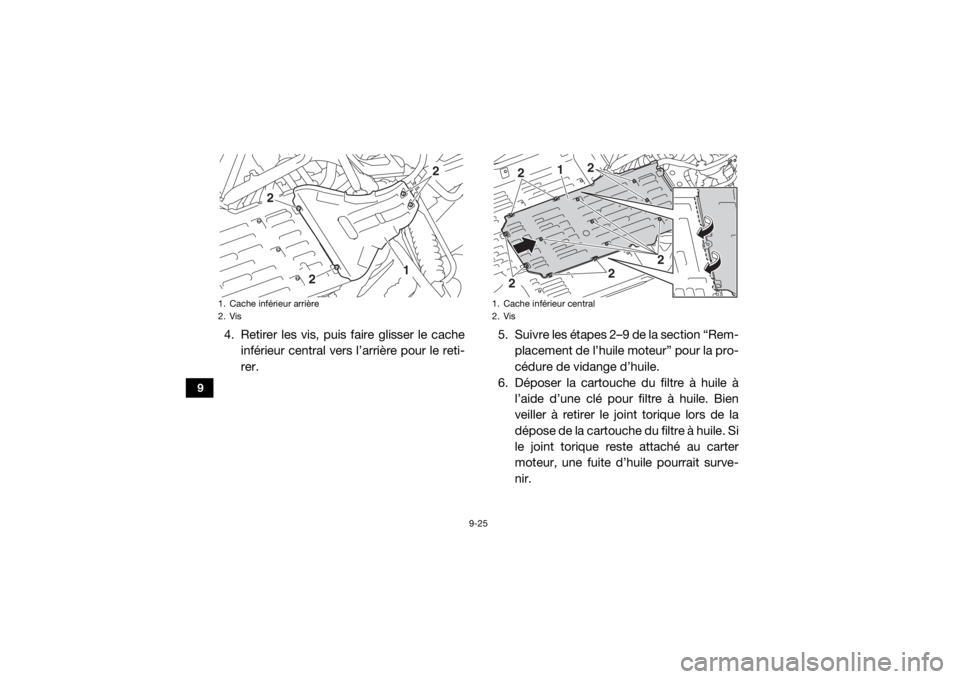

4. Retirer les vis, puis faire glisser le cacheinférieur central vers l’arrière pour le reti-
rer. 5. Suivre les étapes 2–9 de la section “Rem-
placement de l’huile moteur” pour la pro-
cédure de vidange d’huile.
6. Déposer la cartouche du filtre à huile à l’aide d’une clé pour filtre à huile. Bien
veiller à retirer le joint torique lors de la
dépose de la cartouche du filtre à huile. Si
le joint torique reste attaché au carter
moteur, une fuite d’huile pourrait surve-
nir.1. Cache inférieur arrière
2. Vis
2
1
2
2
1. Cache inférieur central
2. Vis
2
2
2
2
2
1
UBAS7AF0.book Page 25 Wednesday, June 19, 2019 1:19 PM

9-26
9
N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha. 7. Enduire le joint torique de la nouvelle car-touche du filtre à huile d’une fine couche
d’huile moteur propre.N.B.S’assurer que le joint torique est bien logé
dans son siège.
8. Mettre la cartouche du filtre à huile neuveen place, puis la serrer au couple spéci-
fié.
1. Cartouche du filtre à huile
2. Clé pour filtre à huile
2
1
1. Joint toriqueCouple de serrage :Cartouche du filtre à huile :17 N·m (1.7 kgf·m, 13 lb·ft)
1
UBAS7AF0.book Page 26 Wednesday, June 19, 2019 1:19 PM

9-27
9
9. Suivre les étapes 10–20 de la section“Remplacement de l’huile moteur” pour
la procédure de remplissage d’huile.

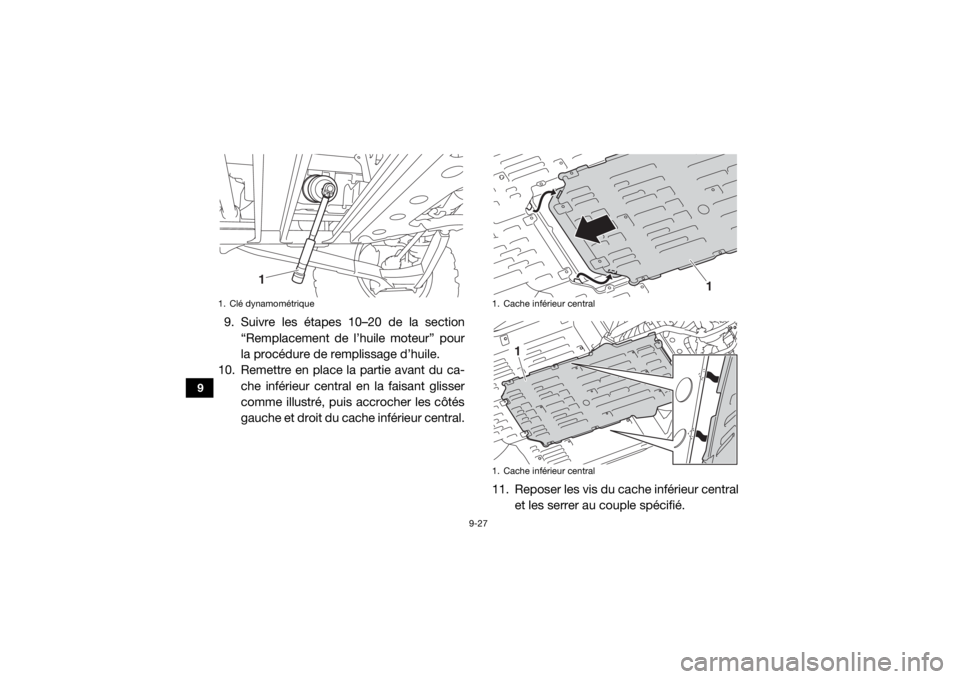

10. Remettre en place la partie avant du ca- che inférieur central en la faisant glisser
comme illustré, puis accrocher les côtés
gauche et droit du cache inférieur central.
11. Reposer les vis du cache inférieur centralet les serrer au couple spécifié.1. Clé dynamométrique
1
1. Cache inférieur central
1. Cache inférieur central
1
1
UBAS7AF0.book Page 27 Wednesday, June 19, 2019 1:19 PM

9-28
9
12. Reposer le cache inférieur arrière et lefixer à l’aide des vis, puis serrer ces der-
nières au couple spécifié.
1. Boulon A
2. Boulon B
3. Boulon C
1
2
3
1. Boulon A
2. Boulon B
3. Boulon CCouples de serrage :Boulon A :7 N·m (0.7 kgf·m, 5.2 lb·ft)
Boulon B : 7 N·m (0.7 kgf·m, 5.2 lb·ft)
Boulon C : 7 N·m (0.7 kgf·m, 5.2 lb·ft)1
3
2
3
UBAS7AF0.book Page 28 Wednesday, June 19, 2019 1:19 PM

9-29
9
13. Reposer les vis du cache latéral et lesserrer au couple spécifié.
FBU38630Pourquoi YamalubeL’huile YAMALUBE est un produit YAMAHA
d’origine, fruit de la passion et de la convic-
tion des ingénieurs que l’huile est une com-
posante moteur liquide importante. Nous for-
mons des équipes spécialisées dans les
domaines du génie mécanique, de la chimie,
de l’électronique et des essais sur piste, afin
1. Cache inférieur arrière
2. Boulon A
3. Boulon BCouples de serrage :Boulon A :7 N·m (0.7 kgf·m, 5.2 lb·ft)
Boulon B : 7 N·m (0.7 kgf·m, 5.2 lb·ft)
3
1
2
2
1. Boulon BCouple de serrage :Boulon B :7 N·m (0.7 kgf·m, 5.2 lb·ft)
1
1
