2020 YAMAHA TRICITY 300 Betriebsanleitungen (in German)

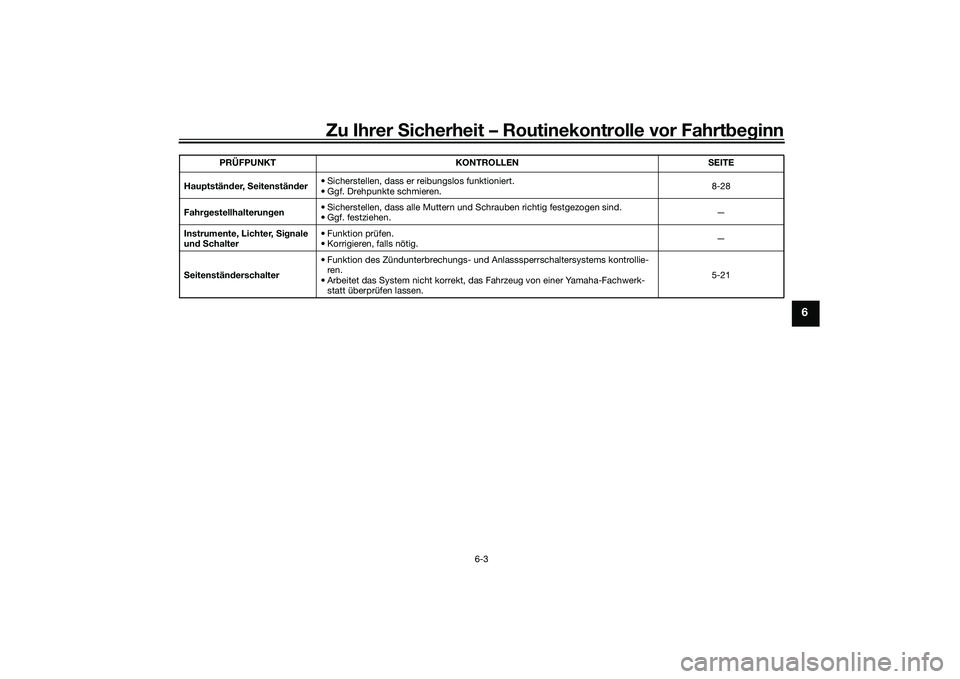

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
6-3
6
Hauptständer, Seitenständer• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkte schmieren.8-28
Fahrgestellhalterungen• Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
• Ggf. festziehen.—
Instrumente, Lichter, Signale
und Schalter• Funktion prüfen.
• Korrigieren, falls nötig.—
Seitenständerschalter • Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie-
ren.
• Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen lassen.5-21 PRÜFPUNKT KONTROLLENSEITE
UBX9G0G0.book Page 3 Wednesday, January 22, 2020 9:28 AM

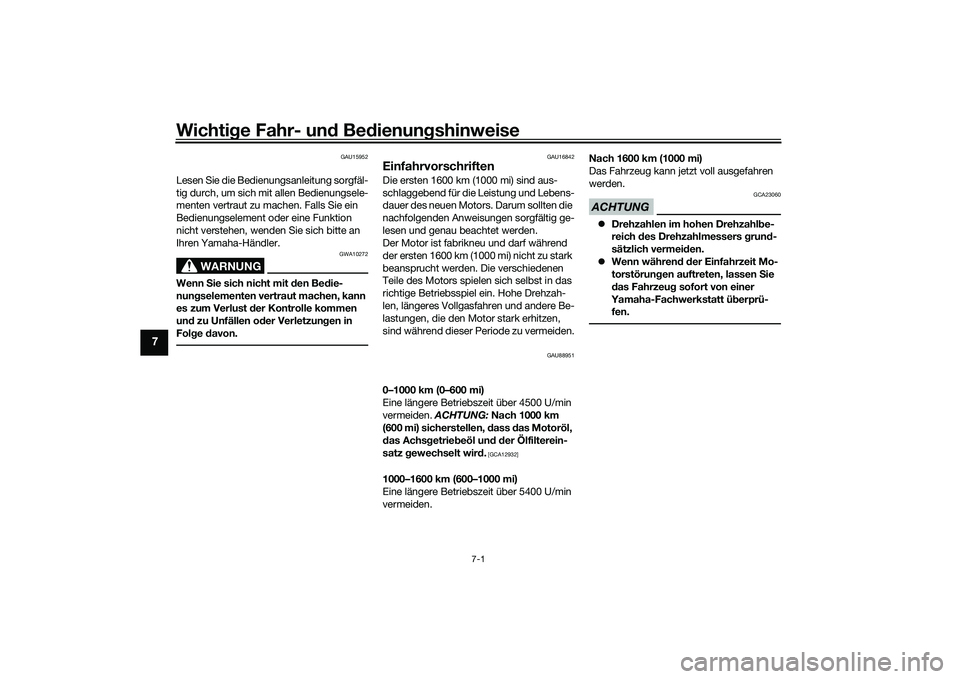

Wichtige Fahr- und Bedienungshinweise
7-1
7
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in
Folge davon.
GAU16842
EinfahrvorschriftenDie ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU88951
0–1000 km (0–600 mi)
Eine längere Betriebszeit über 4500 U/min
vermeiden. ACHTUNG: Nach 1000 km
(600 mi) sicherstellen, dass das Motoröl,
das Achsgetriebeöl und der Ölfilterein-
satz gewechselt wird.
[GCA12932]
1000–1600 km (600–1000 mi)
Eine längere Betriebszeit über 5400 U/min
vermeiden.Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA23060
zDrehzahlen im hohen Drehzahlbe-
reich des Drehzahlmessers grund-
sätzlich vermeiden.
zWenn während der Einfahrzeit Mo-
torstörungen auftreten, lassen Sie
das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprü-
fen.
UBX9G0G0.book Page 1 Wednesday, January 22, 2020 9:28 AM

Wichtige Fahr- und Bedienungshinweise
7-2
7
GAU86720
Motor startenDas Zündunterbrechungs- und Anlass-
sperrschalter-System erlaubt das Starten,
wenn der Seitenständer hochgeklappt ist.
Starten des Motors1. Das Zündschloss einschalten und den
Motorstoppschalter in die Laufstel-
lung schalten.
2. Sich vergewissern, dass die Anzeige
und Warnleuchte(n) einige Sekunden
leuchten und dann erlöschen. (Siehe
Seite 5-1.)HINWEISzDen Motor nicht starten, wenn die
Motorstörungs-Warnleuchte einge-
schaltet bleibt.
zDie ABS-Warnleuchte sollte aufleuch-
ten und so lange leuchten, bis das
Fahrzeug eine Geschwindigkeit von
10 km/h (6 mi/h) erreicht.ACHTUNG
GCA24110
Falls eine Warn- oder Kontrollleuchte
nicht wie oben beschrieben arbeitet, das
Fahrzeug von einer Yamaha-Fachwerk-
statt prüfen lassen.3. Den Gasdrehgriff ganz schließen.4. Bei betätigter Vorder- oder Hinterrad-
bremse den Starterschalter drücken.
5. Den Starterschalter loslassen, wenn
der Motor startet oder nach 5 Sekun-
den. Vor erneutem Drücken des Star-
terschalters 10 Sekunden warten, da-
mit sich die Batteriespannung wieder
aufbauen kann.
ACHTUNG
GCA11043
Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen!
GAU78221
HINWEISDieses Modell ist zum Ausschalten des
Motors bei einem Überschlag mit einem
Neigungswinkelsensor ausgestattet. In die-
sem Fall leuchtet die Motorstörungs-Warn-
leuchte auf; dies weist jedoch nicht auf eine
Störung hin. Vor dem Neustart des Motors
das Zündschloss einmal aus- und dann
wieder einschalten, um die Motorstörungs-
Warnleuchte rückzusetzen. Anderenfalls
startet der Motor nicht, selbst wenn der
Motor bei Drücken des Starterschalters an-
gelassen wird.
UBX9G0G0.book Page 2 Wednesday, January 22, 2020 9:28 AM

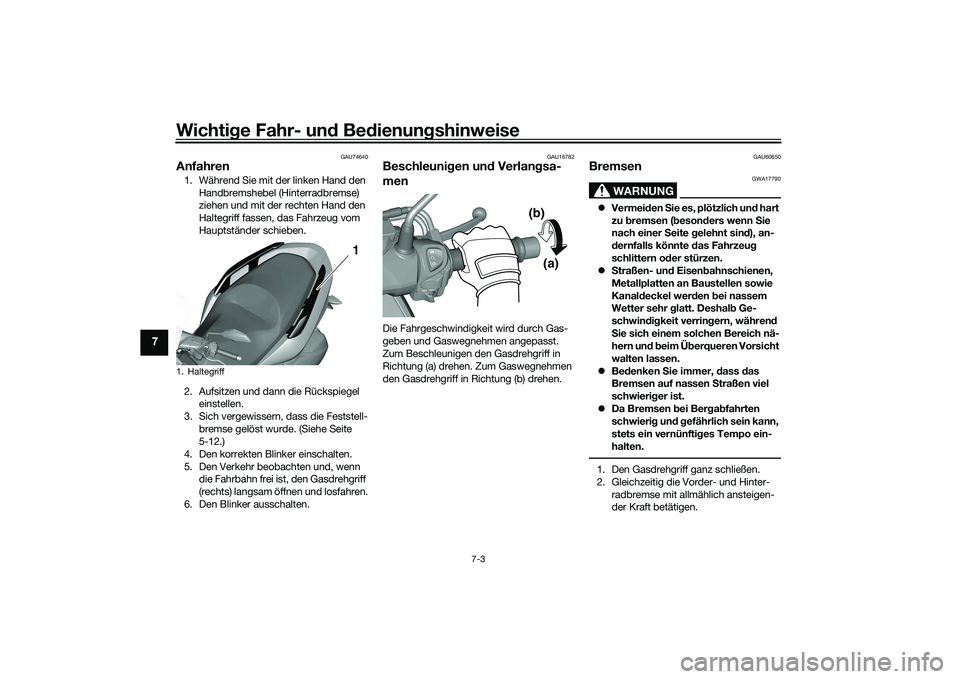

Wichtige Fahr- und Bedienungshinweise
7-3
7
GAU74640
Anfahren1. Während Sie mit der linken Hand den
Handbremshebel (Hinterradbremse)
ziehen und mit der rechten Hand den
Haltegriff fassen, das Fahrzeug vom
Hauptständer schieben.
2. Aufsitzen und dann die Rückspiegel
einstellen.
3. Sich vergewissern, dass die Feststell-
bremse gelöst wurde. (Siehe Seite
5-12.)
4. Den korrekten Blinker einschalten.
5. Den Verkehr beobachten und, wenn
die Fahrbahn frei ist, den Gasdrehgriff
(rechts) langsam öffnen und losfahren.
6. Den Blinker ausschalten.
GAU16782
Beschleunigen und Verlangsa-
menDie Fahrgeschwindigkeit wird durch Gas-
geben und Gaswegnehmen angepasst.
Zum Beschleunigen den Gasdrehgriff in
Richtung (a) drehen. Zum Gaswegnehmen
den Gasdrehgriff in Richtung (b) drehen.
GAU60650
Bremsen
WARNUNG
GWA17790
zVermeiden Sie es, plötzlich und hart
zu bremsen (besonders wenn Sie
nach einer Seite gelehnt sind), an-
dernfalls könnte das Fahrzeug
schlittern oder stürzen.
zStraßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie
Kanaldeckel werden bei nassem
Wetter sehr glatt. Deshalb Ge-
schwindigkeit verringern, während
Sie sich einem solchen Bereich nä-
hern und beim Überqueren Vorsicht
walten lassen.
zBedenken Sie immer, dass das
Bremsen auf nassen Straßen viel
schwieriger ist.
zDa Bremsen bei Bergabfahrten
schwierig und g
efährlich sein kann,
stets ein vernünftiges Tempo ein-
halten.
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinter-
radbremse mit allmählich ansteigen-
der Kraft betätigen.
1. Haltegriff
1 1
(a) (b)
UBX9G0G0.book Page 3 Wednesday, January 22, 2020 9:28 AM

Wichtige Fahr- und Bedienungshinweise
7-4
7
GAU16821
Tipps zum KraftstoffsparenDer Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
zBeim Beschleunigen hohe Drehzahlen
vermeiden.
zUnnötig hohe Drehzahlen ohne Last
vermeiden.
zBei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU89300
ParkenZum Parken die Stromversorgung des
Fahrzeugs ausschalten und das Fahrzeug
auf den Seitenständer oder den Hauptstän-
der stellen. Die Feststellbremse anziehen
und den Smart Key ausschalten.
WARNUNG
GWA21020
Vor dem Absteigen vom Fahrzeug unbe-
dingt die Stromversorgung des Fahr-
zeugs ausschalten und die Feststell-
bremse anziehen.HINWEISAuch wenn das Fahrzeug an einem Ort
steht, der durch einen Zaun oder das Glas-
fenster eines Ladens abgetrennt ist, kön-
nen Fremde, wenn sich der Smart Key in-
nerhalb der Reichweite befindet, den Motor
starten und das Fahrzeug betreiben. Bitte
schalten Sie den Smart Key aus, wenn Sie
das Fahrzeug verlassen. (Siehe Seite 3-4.)Falls der Seitenständer bei laufendem Mo-
tor heruntergeklappt wird, stoppt der Motor
und der Summer ertönt für ca. 1 Minute.
Zum Ausschalten des Summers entweder
das Fahrzeug ausschalten oder den Seiten-
ständer wieder hochklappen.
HINWEISzVor dem Verlassen des Fahrzeugs un-
bedingt das Zündschloss auf “OFF”
oder “ ” drehen. Anderenfalls kann
sich die Batterie entladen.
zDer Seitenständer-Warnsummer kann
unterbunden werden. Bitte wenden
Sie sich dazu an eine Yamaha-Fach-
werkstatt.
WARNUNG
GWA10312
zMotor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.
zDas Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.
zNicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
UBX9G0G0.book Page 4 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-1
8
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Gefahr
von Verletzungen, auch mit Todesfolge,
während der Wartung und der Benut-
zung des Fahrzeugs. Wenn Sie nicht mit
der Fahrzeugwartung vertraut sind, be-
auftragen Sie einen Yamaha-Händler mit
der Wartung.
WARNUNG
GWA15123
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
zEin laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.
zEin während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe
Seite 1-3.
WARNUNG
GWA15461
Bremsscheiben, Bremssättel, Brems-
trommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
GAU17303
Das Abgaskontrollsystem sorgt nicht nur
für sauberere Luft, sondern ist auch uner-
lässlich für den ordnungsgemäßen Betrieb
des Motors und die Erzielung der maxima-
len Leistung. In den folgenden Wartungsta-
bellen sind die Servicearbeiten am Abgas-
kontrollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für
die Durchführung dieser speziellen Service-
arbeiten geschult und ausgerüstet.
UBX9G0G0.book Page 1 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-2
8

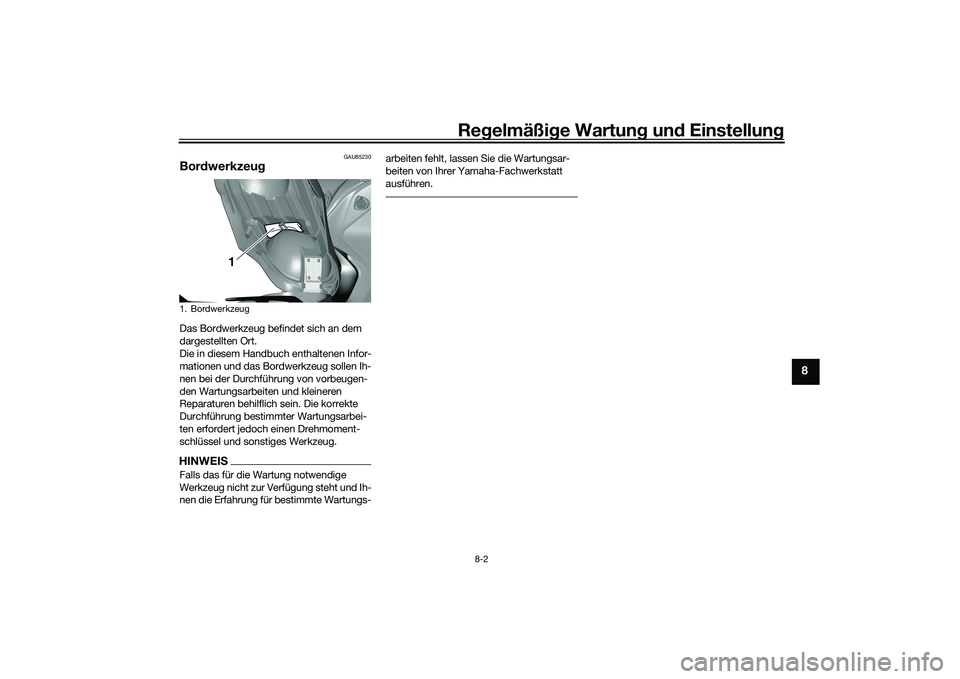

GAU85230
BordwerkzeugDas Bordwerkzeug befindet sich an dem
dargestellten Ort.
Die in diesem Handbuch enthaltenen Infor-
mationen und das Bordwerkzeug sollen Ih-
nen bei der Durchführung von vorbeugen-
den Wartungsarbeiten und kleineren
Reparaturen behilflich sein. Die korrekte
Durchführung bestimmter Wartungsarbei-
ten erfordert jedoch einen Drehmoment-
schlüssel und sonstiges Werkzeug.HINWEISFalls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und Ih-
nen die Erfahrung für bestimmte Wartungs-arbeiten fehlt, lassen Sie die Wartungsar-
beiten von Ihrer Yamaha-Fachwerkstatt
ausführen.1. Bordwerkzeug
1
UBX9G0G0.book Page 2 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-3
8
GAU71033
Regelmäßige WartungstabellenHINWEISzDie mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von Ihrer Yamaha-Fachwerkstatt ausgeführt werden.
zAb 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.
zDie Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf der gefahrenen Strecke, durchge-
führt wird.
GAU71051
Tabelle für regelmäßige Wartung des Abgas-KontrollsystemsNR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Kraftstoffleitung• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.
• Ersetzen, falls nötig.√√√√√
2*Zündkerze• Zustand kontrollieren.
• Elektrodenabstand einstellen und
reinigen.√√
•Ersetzen.√√
3*Ve n t i l sp i e l• Kontrollieren und einstellen. Alle 20000 km (12000 mi)
4*Kraftstoff-Einsprit-
zung• Leerlaufdrehzahl kontrollieren.√√√√√√
5*Auspuffanlage• Auf Leckage kontrollieren.
• Ggf. festziehen.
• Dichtung ersetzen, falls nötig.√√√√√
6*Ve rdunstungsemis-
sionen-Kontrollsys-
tem• Kontrollsystem auf Beschädigung
kontrollieren.
• Ersetzen, falls nötig.√√
UBX9G0G0.book Page 3 Wednesday, January 22, 2020 9:28 AM
