2020 YAMAHA TRICITY 300 Betriebsanleitungen (in German)

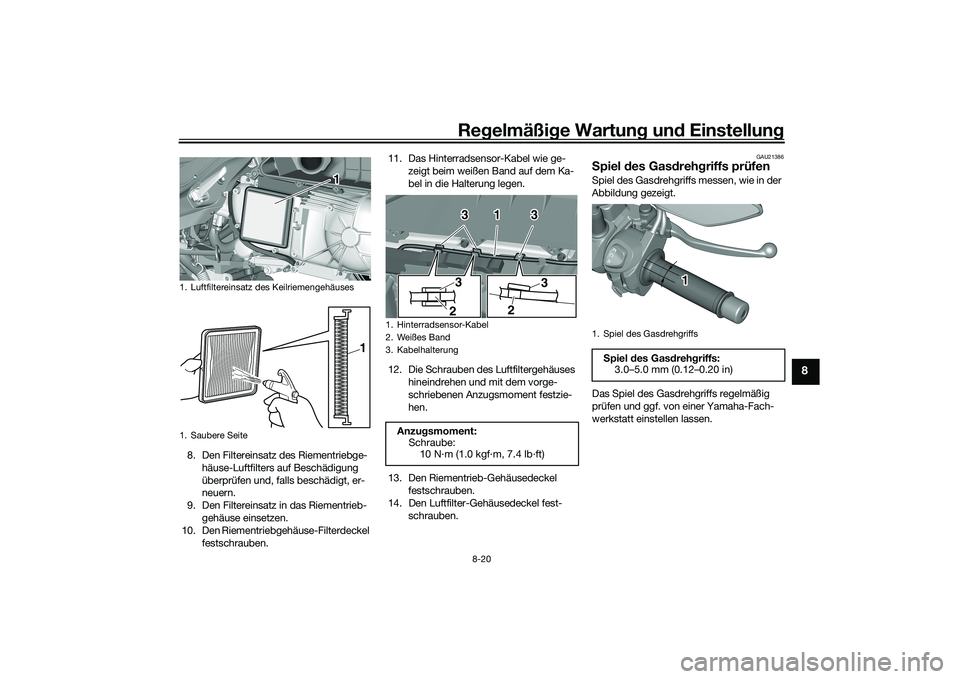

Regelmäßige Wartung und Einstellung
8-20
8
8. Den Filtereinsatz des Riementriebge-
häuse-Luftfilters auf Beschädigung
überprüfen und, falls beschädigt, er-
neuern.
9. Den Filtereinsatz in das Riementrieb-
gehäuse einsetzen.
10. Den Riementriebgehäuse-Filterdeckel
festschrauben.11. Das Hinterradsensor-Kabel wie ge-
zeigt beim weißen Band auf dem Ka-
bel in die Halterung legen.
12. Die Schrauben des Luftfiltergehäuses
hineindrehen und mit dem vorge-
schriebenen Anzugsmoment festzie-
hen.
13. Den Riementrieb-Gehäusedeckel
festschrauben.
14. Den Luftfilter-Gehäusedeckel fest-
schrauben.
GAU21386
Spiel des Gasdrehgriffs prüfenSpiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
1. Luftfiltereinsatz des Keilriemengehäuses
1. Saubere Seite
1
1
1. Hinterradsensor-Kabel
2. Weißes Band
3. Kabelhalterung
Anzugsmoment:
Schraube:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
1
3
3
2
33
2
1. Spiel des Gasdrehgriffs
Spiel des Gasdrehgriffs:
3.0–5.0 mm (0.12–0.20 in)
1
UBX9G0G0.book Page 20 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-21
8
GAU21403
VentilspielDie Ventile sind ein wichtiger Motorbe-
standteil. Ventilspiele verändern sich im
Laufe der Nutzung und müssen daher ge-
mäß den in der Wartungstabelle angegebe-
nen Abständen kontrolliert sowie einge-
stellt werden. Nicht eingestellte Ventile
können zu einer falschen Luft-Kraftstoff-
Mischung, zu Motorgeräuschen und
schließlich zu einem Motorschaden führen.
Damit dies nicht auftritt, einen Yamaha-
Händler das Ventilspiel in regelmäßigen
Abständen prüfen und einstellen lassen.HINWEISDiese Wartung muss bei kaltem Motor
durchgeführt werden.
GAU69761
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
zDen Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
zDer Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
WARNUNG
GWA10512
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug
kann Unfälle verursachen.Reifenluftdruck – kalt:
1 Person:
Vo r n :
200 kPa (2.00 kgf/cm2, 29 psi)
Hinten:
225 kPa (2.25 kgf/cm2, 33 psi)
2 Personen:
Vo r n :
200 kPa (2.00 kgf/cm2, 29 psi)
Hinten:
225 kPa (2.25 kgf/cm2, 33 psi)
Maximale Zuladung:
Fahrzeug:
172 kg (379 lb)
Die maximale Zuladung des Fahr-
zeugs setzt sich aus dem gemein-
samen Gewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
zusammen.
UBX9G0G0.book Page 21 Wednesday, January 22, 2020 9:28 AM

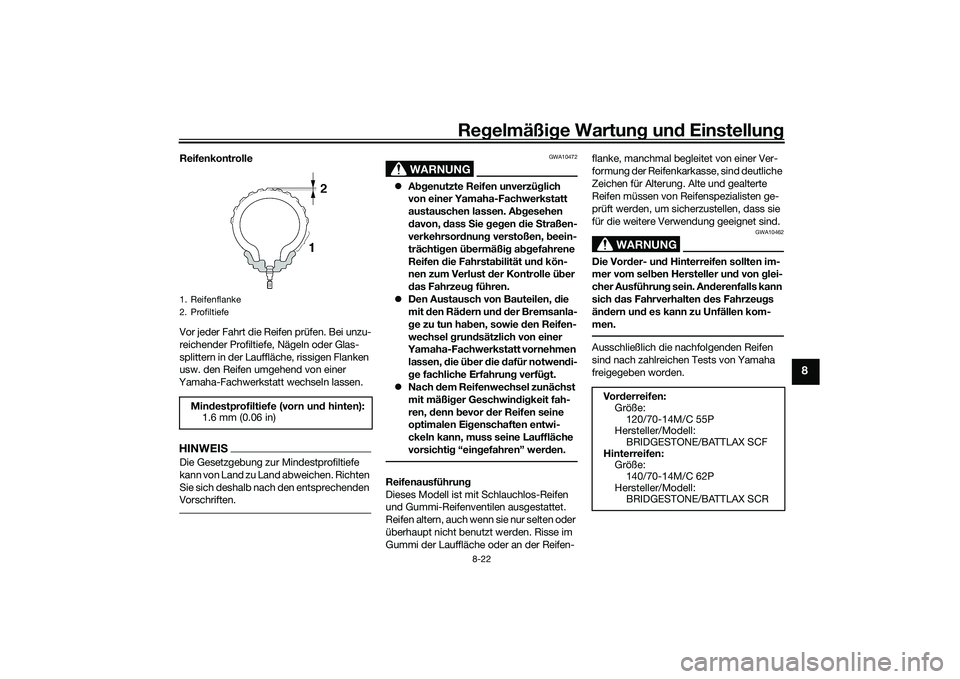

Regelmäßige Wartung und Einstellung
8-22
8
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10472
zAbgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.
zDen Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die dafür notwendi-
ge fachliche Erfahrung verfügt.
zNach d
em Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fah-
ren, denn bevor der Reifen seine
optimalen Eigenschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichtig “eingefahren” werden.
Reifenausführung
Dieses Modell ist mit Schlauchlos-Reifen
und Gummi-Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10462
Die Vorder- und Hinterreifen sollten im-
mer vom selben Hersteller und von glei-
cher Ausführung sein. Anderenfalls kann
sich das Fahrverhalten des Fahrzeugs
ändern und es kann zu Unfällen kom-
men.Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
Vo rderreifen:
Größe:
120/70-14M/C 55P
Hersteller/Modell:
BRIDGESTONE/BATTLAX SCF
Hinterreifen:
Größe:
140/70-14M/C 62P
Hersteller/Modell:
BRIDGESTONE/BATTLAX SCR
UBX9G0G0.book Page 22 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-23
8
GAU61160
GussräderOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
zVor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.
zNach dem Austausch von Felgen
und/oder Reifen müssen die Vorderrä-
der ausgewuchtet werden. Eine Rei-
fenunwucht beeinträchtigt die Fahr-
stabilität, vermindert den Fahrkomfort
und verkürzt die Lebensdauer des
Reifens.
GAU49351
Spiel des Vorderradbremshebels
prüfenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches oder schwammiges Gefühl
beim Betätigen des Bremshebels kann
bedeuten, dass sich Luft im hydrauli-
schen System befindet. Befindet sich
Luft im Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit dem Fahr-
zeug fahren. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
GAU60760
Spiel des Hinterradbremshebels
prüfenSpiel des Hinterradbremshebels messen,
wie in der Abbildung gezeigt. Das Brems-
hebelspiel regelmäßig prüfen und, falls das
Spiel 20 mm (0.79 in) oder mehr beträgt,
das Bremssystem von einer Yamaha-Fach-
werkstatt prüfen und einstellen lassen.
WARNUNG
GWA10642
Ein falsches Bremshebelspiel kann auf
einen Defekt im Bremssystem hinwei-
sen. Das Fahrzeug nicht benutzen, bis
das Bremssystem von einer Yamaha-
Fachwerkstatt überprüft oder repariert
worden ist.
1. Kein Bremshebelspiel
1
1. Spiel des Handbremshebels (Hinterrad-
bremse)1
UBX9G0G0.book Page 23 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-24
8
GAU89061
Überprüfen der FeststellbremseDie Feststellbremse muss gemäß den an-
gegebenen Intervallen in der Wartungs-
und Schmiertabelle – bei unzureichendem
Halten des Rads durch die Feststellbremse
früher – überprüft und eingestellt werden.
GAU22393
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU22433
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22461
Scheibenbremsbeläge hinten
Die Hinterrad-Scheibenbremse weist Ver-
schleißanzeiger auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Bremse betätigen und die Verschleißanzei-
ger beobachten. Wenn ein Verschleißanzei-
ger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Verschleißanzeigerille des Bremsbelags1
1
1. Verschleißanzeiger des Bremsbelags
1
UBX9G0G0.book Page 24 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-25
8
GAU40262
Bremsflüssigkeitsstand prüfenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des Flüssig-
keitsstands muss der Vorratsbehälter
waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
VorderradbremseHinterradbremse
WARNUNG
GWA16011
Unsachgemäße Wartung kann zu einem
Verlust der Bremswirkung führen. Fol-
gende Vorsichtsmaßregeln beachten:
zBei Bremsflüssigkeitsmangel kann
Luft in die Bremsanlage eindringen
und die Bremsleistung verringern.
zDen Einfüllschraubverschluss vor
dem Abnehmen säubern. Nur
Bremsflüssigkeit DOT 4 aus einem
versiegelten Behälter verwenden.zNur vorgeschriebene Bremsflüssig-
keit verwenden; andere Flüssigkei-
ten können die Gummidichtungen
zersetzen und dadurch Lecks ver-
ursachen.
zAusschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Wir
d eine andere
Bremsflüssigkeit als DOT 4 nachge-
füllt, kann es zu schädlichen chemi-
schen Reaktionen kommen.
zDarauf achten, dass beim Nachfül-
len kein Wasser oder Staub in den
Vorratsbehälter gelangt. Wasser
wird den Siedepunkt der Flüssigkeit
bedeutend herabsetzen und könnte
Dampfblasenbildung zur Folge ha-
ben, und Verschmutzungen könn-
ten die Ventile des ABS-Hydraulik-
systems verstopfen.
ACHTUNG
GCA17641
Bremsflüssigkeit kann lackierte Oberflä-
chen und Kunststoffteile beschädigen.
Deshalb vorsichtig handhaben und ver-
schüttete Flüssigkeit sofort abwischen.Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein nied-
1. Minimalstand-Markierung
1 1
1. Minimalstand-MarkierungVo rgeschriebene Bremsflüssigkeit:
DOT 4
1 1
UBX9G0G0.book Page 25 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-26
8
riger Bremsflüssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im Bremssys-
tem vorhanden ist; daher auf jeden Fall die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüfen. Bei
plötzlichem Absinken des Bremsflüssig-
keitsstandes die Bremsanlage vor dem
nächsten Fahrtantritt von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22734
Wechseln der BremsflüssigkeitDie Bremsflüssigkeit alle 2 Jahre von einem
Yamaha-Händler wechseln lassen. Zusätz-
lich sollten die Öldichtungen der Haupt-
bremszylinder und der Bremssättel sowie
die Bremsschläuche in den unten aufge-
führten Abständen gewechselt werden
oder früher, wenn sie beschädigt oder un-
dicht sind.
zBremsendichtungen: alle 2 Jahre
zBremsschläuche: alle 4 Jahre
GAUU0311
Keilriemen kontrollierenDer Keilriemen muss in einer Yamaha-
Fachwerkstatt in den vorgeschriebenen
Abständen geprüft und erneuert werden,
gemäß der Tabelle für regelmäßige War-
tung und Schmierung.
UBX9G0G0.book Page 26 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-27
8
GAU23098
Bowdenzüge prüfen und schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschädigungen der
Seilzugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich er-
neuern.
[GWA10712]GAU49921
Gasdrehgriff und Gaszug kont-
rollieren und schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
GAU23173
Bremshebel vorn und hinten
schmierenHandbremshebel (Vorderradbremse)
Handbremshebel (Hinterradbremse)
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden. Empfohlenes Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
UBX9G0G0.book Page 27 Wednesday, January 22, 2020 9:28 AM
