2020 YAMAHA TRICITY 300 Betriebsanleitungen (in German)

Pflege und Lagerung des Fahrzeugs9-4
9
2. Alle Anweisungen im Pflege-Abschnitt
dieses Kapitels befolgen.
3. Den Kraftstofftank befüllen und den
Kraftstoffstabilisator gemäß den Pro-
duktanweisungen hinzufügen. Den
Motor 5 Minuten laufen lassen, um
den behandelten Kraftstoff durch das
Kraftstoffsystem zu verteilen.
4. Für Fahrzeuge mit einem Kraftstoff-
hahn: Den Kraftstoffhahn auf OFF
stellen.
5. Für Fahrzeuge mit einem Vergaser:
Um Kraftstoffablagerungen zu vermei-
den, den Kraftstoff in der Vergaser-
Schwimmerkammer in einen saube-
ren Behälter ablassen. Die Ablass-
schraube wieder festziehen und den
Kraftstoff zurück in den Kraftstofftank
gießen.
6. Verwenden Sie ein hochwertiges Ver-
nebelungsmotoröl entsprechend der
Produktanweisungen zum Schutz der
inneren Motorteile vor Korrosion. Ist
kein Vernebelungsmotoröl erhältlich,
führen Sie an den Zylindern folgende
Schritte durch:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.b. Etwa einen Teelöffel Motoröl
durch die Kerzenbohrung einfül-
len.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die Zündker-
zenelektroden geerdet sind.

[GWA10952]
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zünd-
kerzenstecker wieder auf die
Zündkerze aufsetzen.
7. Alle Seilzüge, Drehgelenke, Hebel und
Pedale sowie Seitenständer und
Hauptständer (falls vorhanden)
schmieren.8. Den Reifenluftdruck kontrollieren und
korrigieren. Anschließend das Fahr-
zeug so anheben, dass alle Räder
über dem Boden schweben. Anderen-
falls einmal pro Monat die Räder et-
was drehen, damit die Reifen nicht
ständig an derselben Stelle aufliegen
und dadurch beschädigt werden.
9. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
10. Die Batterie herausnehmen und voll-
ständig aufladen oder ein Wartungsla-
degerät anschließen, um die Batterie
optimal geladen zu halten.
ACHTUNG: Sich vergewissern,
dass die Batterie und das Ladege-
rät zusammenpassen. Eine ver-
schlossene Bleibatterie nicht mit ei-
nem herkömmlichen Ladegerät
aufladen.
[GCA26330]
HINWEISzWenn die Batterie entfernt wird, sie
einmal im Monat aufladen und an ei-
nem Ort mit einer Temperatur zwi-
schen 0-30 °C (32-90 °F) lagern.
zSiehe Seite 8-31 für weitere Informati-
onen zum Laden und Lagern der Bat-
terie.
UBX9G0G0.book Page 4 Wednesday, January 22, 2020 9:28 AM

Technische Daten
10-1
10
Abmessungen:Gesamtlänge:
2250 mm (88.6 in)
Gesamtbreite:
815 mm (32.1 in)
Gesamthöhe:
1470 mm (57.9 in)
Sitzhöhe:
795 mm (31.3 in)
Radstand:
1595 mm (62.8 in)
Bodenfreiheit:
130 mm (5.12 in)
Mindest-Wendekreis:
3.2 m (10.50 ft)Gewicht:Gewicht (fahrfertig):
239 kg (527 lb)Motor:Verbrennungstakt:
4-Takt
Kühlsystem:
Flüssigkeitsgekühlt
Ventiltrieb:
SOHC
Anzahl der Zylinder:
Einzylinder
Hubraum:
292 cm3
Bohrung × Hub:
70.0 × 75.9 mm (2.76 × 2.99 in)
Startsystem:
Elektrostarter
Motoröl:Empfohlene Marke:
SAE-Viskositätsklassen:
10W-40, 0W-30
Empfohlene Motorölqualität:
API-Service SG oder höher, JASO-
Standard MA oder MB
Motoröl-Füllmenge:
Ölwechsel:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Mit Ölfilterausbau:
1.60 L (1.69 US qt, 1.41 Imp.qt)Achsgetriebeöl:Sorte:
Motoröl SAE 10W-30 Typ SE oder höher
oder Getriebeöl SAE 85W GL-3
Füllmenge:
0.20 L (0.21 US qt, 0.18 Imp.qt)Füllmenge:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Kühlers (einschließlich aller Kanäle):
1.10 L (1.16 US qt, 0.97 Imp.qt)Kraftstoff:Empfohlener Kraftstoff:
Bleifreies Benzin (E10 zulässig)
Oktanzahl (ROZ):
90Tankvolumen (Gesamtinhalt):
13 L (3.4 US gal, 2.9 Imp.gal)
Davon Reserve:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
B741 02Fahrgestell:Spurbreite:
470 mm (18.5 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70-14M/C 55P
Hersteller/Typ:
BRIDGESTONE/BATTLAX SCFHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
140/70-14M/C 62P
Hersteller/Typ:
BRIDGESTONE/BATTLAX SCRZuladung:Max. Gesamtzuladung:
172 kg (379 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Vereinigtes Bremssystem:Betätigung:
Betätigt durch die Hinterradbremse
UBX9G0G0.book Page 1 Wednesday, January 22, 2020 9:28 AM

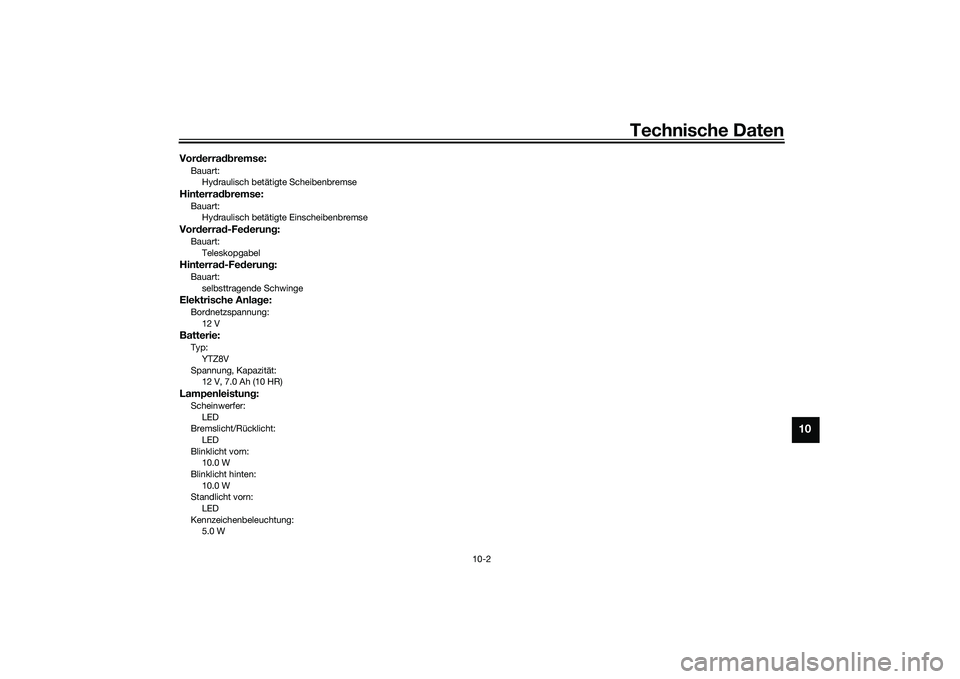

Technische Daten
10-2
10
Vorderradbremse:Bauart:
Hydraulisch betätigte ScheibenbremseHinterradbremse:Bauart:
Hydraulisch betätigte EinscheibenbremseVorderrad-Federung:Bauart:
TeleskopgabelHinterrad-Federung:Bauart:
selbsttragende SchwingeElektrische Anlage:Bordnetzspannung:
12 VBatterie:Typ:
YTZ8V
Spannung, Kapazität:
12 V, 7.0 Ah (10 HR)Lampenleistung:Scheinwerfer:
LED
Bremslicht/Rücklicht:
LED
Blinklicht vorn:
10.0 W
Blinklicht hinten:
10.0 W
Standlicht vorn:
LED
Kennzeichenbeleuchtung:
5.0 W
UBX9G0G0.book Page 2 Wednesday, January 22, 2020 9:28 AM

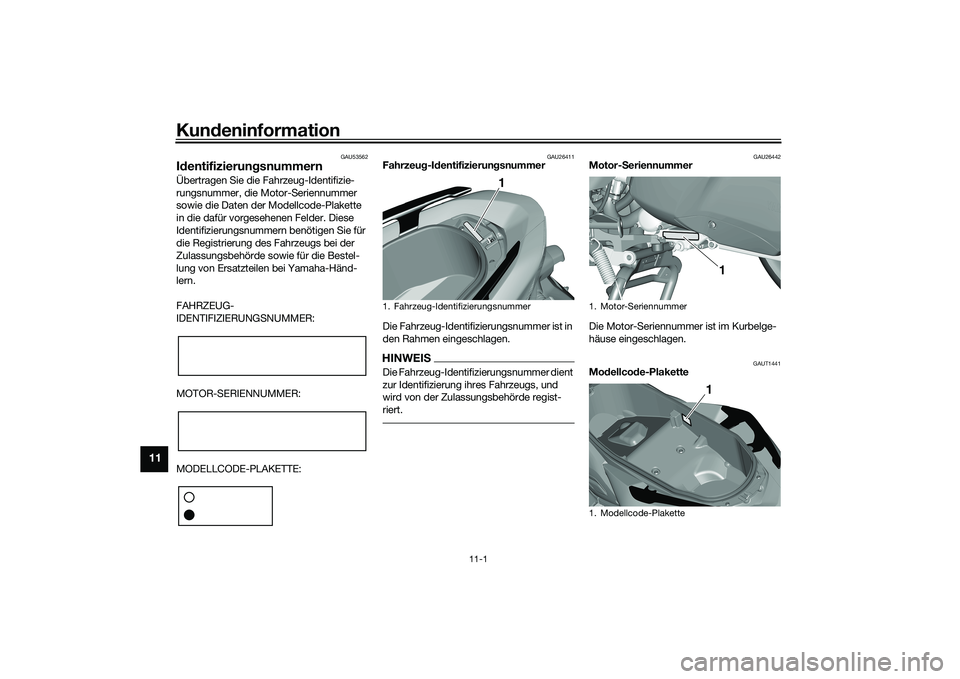

Kundeninformation
11-1
11
GAU53562
IdentifizierungsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26411
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor-Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAUT1441
Modellcode-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
UBX9G0G0.book Page 1 Wednesday, January 22, 2020 9:28 AM

Kundeninformation
11-2
11
Die Modellcode-Plakette ist an der Innen-
seite des Ablagefachs angebracht. (Siehe
Seite 5-18.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
GAU69910
Diagnose-SteckverbinderDer Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
GAU85300
Fahrzeugdaten-AufzeichnungDas ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs-, Statistikauswertungs- sowie
Entwicklungszwecken dienen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden:
zFahrzeugstatus und Motorleistungs-
daten
zKraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Diese Daten werden nur hochgeladen,
wenn ein spezielles Yamaha-Diagnosege-
rät am Fahrzeug angebracht ist, beispiels-
weise bei der Durchführung von Wartungen
oder Servicemaßnahmen.
Die hochgeladenen Fahrzeugdaten werden
entsprechend der folgenden Datenschutz-
richtlinie behandelt.
Datenschutzrichtlinie
Yamaha gibt diese Daten mit Ausnahme
der folgenden Fälle nicht weiter. Darüber
hinaus kann Yamaha einem Auftragnehmer
Fahrzeugdaten zur Verfügung stellen, um
1. Diagnose-Steckverbinder
1 1
https://www.yamaha-motor.eu/de/
privacy/privacy-policy.aspx
UBX9G0G0.book Page 2 Wednesday, January 22, 2020 9:28 AM

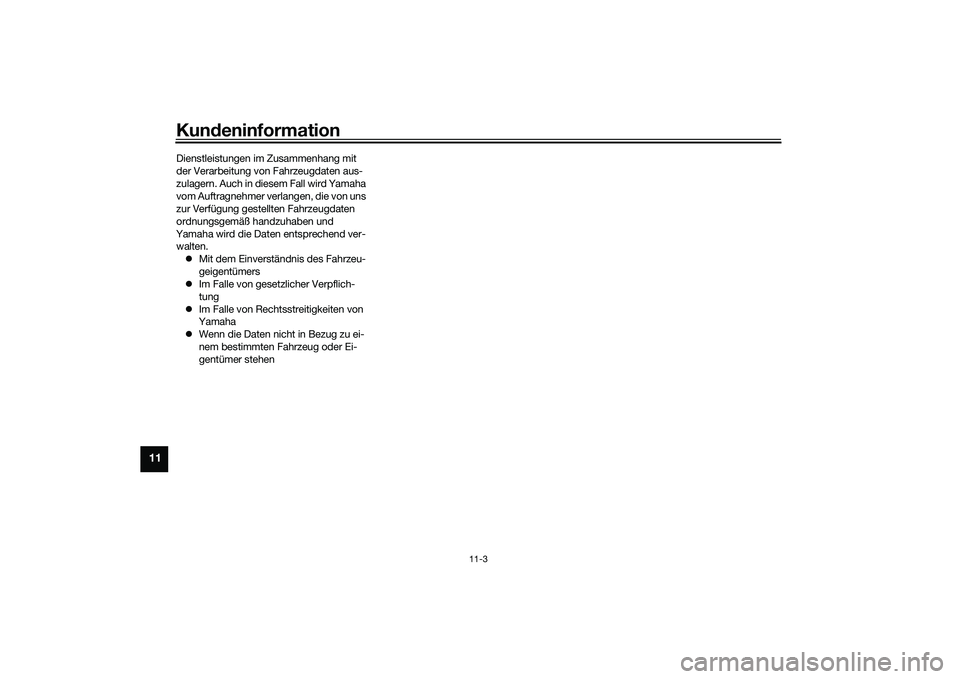

Kundeninformation
11-3
11
Dienstleistungen im Zusammenhang mit
der Verarbeitung von Fahrzeugdaten aus-
zulagern. Auch in diesem Fall wird Yamaha
vom Auftragnehmer verlangen, die von uns
zur Verfügung gestellten Fahrzeugdaten
ordnungsgemäß handzuhaben und
Yamaha wird die Daten entsprechend ver-
walten.
zMit dem Einverständnis des Fahrzeu-
geigentümers
zIm Falle von gesetzlicher Verpflich-
tung
zIm Falle von Rechtsstreitigkeiten von
Yamaha
zWenn die Daten nicht in Bezug zu ei-
nem bestimmten Fahrzeug oder Ei-
gentümer stehenUBX9G0G0.book Page 3 Wednesday, January 22, 2020 9:28 AM

12-1
12
Index
AAbblend-/Lichthupenschalter ................. 5-9
Abdeckung, abnehmen und
montieren ............................................. 8-9
Abgaskatalysator .................................. 5-18
Ablagefach............................................ 5-18
ABS....................................................... 5-12
ABS-Warnleuchte ................................... 5-1
Achsgetriebeöl...................................... 8-14
Anfahren ................................................. 7-3
Anzeige des Traktionskontrollsystems ... 5-7
Anzeigeeinheiten, umschalten ................ 5-3BBatterie ................................................. 8-31
Beschleunigen und Verlangsamen ......... 7-3
Blinker-Kontrollleuchten ......................... 5-1
Blinkerlampe, auswechseln .................. 8-34
Blinkerschalter ........................................ 5-9
Bordwerkzeug ........................................ 8-2
Bowdenzüge, prüfen und schmieren ... 8-27
Bremsen ................................................. 7-3
Bremsflüssigkeitsstand, prüfen ............ 8-25
Bremsflüssigkeit, wechseln .................. 8-26
Bremshebel, schmieren ........................ 8-27DDatenaufzeichnung, Fahrzeug .............. 11-2
Diagnose-Steckverbinder ..................... 11-2
Drehzahlmesser ...................................... 5-3EEinfahrvorschriften.................................. 7-1FFahrzeug-Identifizierungsnummer ........ 11-1
Fahrzeugleuchten ................................. 8-34
Federbeine, einstellen .......................... 5-20Fehlersuchdiagramm ........................... 8-37
Fehlersuche.......................................... 8-36
Fernlicht-Kontrollleuchte ........................ 5-1
Feststellbremsen-Kontrollleuchte .......... 5-1
Feststellbremse, überprüfen ................ 8-24
Feststellbremshebel ............................. 5-12
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter ........... 8-17
Fußbremshebel .................................... 5-10
Fußbremshebel,
prüfen und schmieren ........................ 8-28
GGasdrehgriff und Gaszug,
kontrollieren und schmieren .............. 8-27
Geschwindigkeitsmesser ....................... 5-3HHandbremshebel, hinten ...................... 5-11
Handbremshebel, Vorderradbremse.... 5-10
Haupt- und Seitenständer,
prüfen und schmieren ........................ 8-28
Hupenschalter ........................................ 5-9IIdentifizierungsnummern ...................... 11-1KKanister ................................................ 8-11
Keilriemen, kontrollieren....................... 8-26
Kennzeichenbeleuchtungs-Lampe,
wechseln ............................................ 8-35
Kontrollleuchte für das
Traktionskontrollsystem....................... 5-2
Kontrollleuchten und Warnleuchten ....... 5-1
Kraftstoff .............................................. 5-16
Kraftstoffmesser..................................... 5-4
Kraftstofftank-Überlaufschlauch .......... 5-18Kraftstoff, Tipps zum Sparen .................. 7-4
Kühlflüssigkeit....................................... 8-15
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 5-1
LLage der Teile ......................................... 2-1
Lagern ..................................................... 9-3
Lenkerarmaturen..................................... 5-8
Lenkkopflager, schmieren .................... 8-30
Lenkung, kontrollieren .......................... 8-30
Lufttemperatur-Anzeige .......................... 5-8MModellcode-Plakette ............................ 11-1
Motoröl und Ölfiltereinsatz ................... 8-12
Motor-Seriennummer ........................... 11-1
Motor starten .......................................... 7-2
Motorstörungs-Warnleuchte................... 5-1
Motor überhitzt ..................................... 8-38
Multifunktionsanzeige ............................. 5-4
Multifunktionsmesser-Einheit ................. 5-3NNebenverbraucheranschluss ................ 5-20
Notfall-Modus ....................................... 8-39PParken..................................................... 7-4
Pflege...................................................... 9-1RRäder .................................................... 8-23
Radlager, kontrollieren.......................... 8-30
Reifen.................................................... 8-21SScheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ....................... 8-24
UBX9G0G0.book Page 1 Wednesday, January 22, 2020 9:28 AM

Index
12-2
12
Schlüssel, Handhabung von Smart Key
und mechanischen Schlüsseln ............. 3-3
Seitenständer ........................................ 5-21
SEL/RES-Schalter................................. 5-10
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 8-32
Smart Key ............................................... 3-4
Smart-Key-Batterie, ersetzen ................. 3-6
Smart-Key-System ................................. 3-1
Smart-Key-System, Fehlersuche.......... 8-36
Smart-Key-System-Kontrollleuchte........ 5-2
Smart-Key-System, Reichweite.............. 3-2
Spiel des Gasdrehgriffs, prüfen ............ 8-20
Spiel des Hinterradbremshebels,
prüfen ................................................. 8-23
Stehassistent .......................................... 4-1
Stehassistent-Kontrollleuchte................. 5-2
Stehassistent-Schalter............................ 5-9
Stehassistent-Warnleuchte ..................... 5-2
Stopp/Betrieb/Start-Schalter .................. 5-9TTankverschluss ..................................... 5-15
Technische Daten ................................. 10-1
Teleskopgabel, prüfen .......................... 8-29
Tipps zur Fahrsicherheit ......................... 1-6
Traktionskontrollsystem........................ 5-13UUhr .......................................................... 5-4VVentilspiel.............................................. 8-21
Vorderradbremshebel-Spiel, prüfen ..... 8-23
Vorsicht bei Mattfarben .......................... 9-1WWarnblinkschalter ................................... 5-9Wartung, Abgas-Kontrollsystem ............ 8-3
Wartung und Schmierung,
regelmäßig ........................................... 8-4
YYamalube ............................................. 8-14ZZündkerze, prüfen ................................ 8-10
Zündschloss ........................................... 3-7
Zündunterbrechungs- und
Anlasssperrschalter-System .............. 5-22
UBX9G0G0.book Page 2 Wednesday, January 22, 2020 9:28 AM
