2020 YAMAHA TRICITY 300 Betriebsanleitungen (in German)

Funktionen der Instrumente und Bedienungselemente
5-18
5
GAU80200
Kraftstofftank-ÜberlaufschlauchVor dem Betrieb des Fahrzeugs:
zDen Anschluss des Kraftstofftank-
Überlaufschlauchs prüfen.
zDen Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
zSicherstellen, dass das Ende des
Kraftstofftank-Überlaufschlauchs
nicht verstopft ist; ggf. den Schlauch
reinigen.
zSicherstellen, dass das Ende des
Kraftstofftank-Überlaufschlauchs wie
dargestellt positioniert ist.HINWEISWeitere Informationen zum Kanister siehe
Seite 8-11.
GAU13435
AbgaskatalysatorDie Auspuffanlage enthält einen (mehrere)
Abgaskatalysator(en), um schädliche Ab-
gasemissionen zu verringern.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
zDas Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
zDas Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
zSicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.
zDen Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
GAU89051
AblagefachDas Ablagefach befindet sich unter der
Sitzbank. (Siehe Seite 3-9.)HINWEISzDie Sitzbank/das Ablagefach kann mit
dem Smart-Key-System oder dem
mechanischen Schlüssel geöffnet
werden.
zGewisse Helme können aufgrund ihrer
Größe oder Form nicht in das Ablage-
fach hineinpassen.Sitzbank/Ablagefach über das Zünd-
schloss öffnen
Das Zündschloss auf “OPEN” stellen und
dann den “SEAT”-Knopf drücken.
1. Kraftstofftank-Überlaufschlauch
1
1. Ablagefach
1
UBX9G0G0.book Page 18 Wednesday, January 22, 2020 9:28 AM

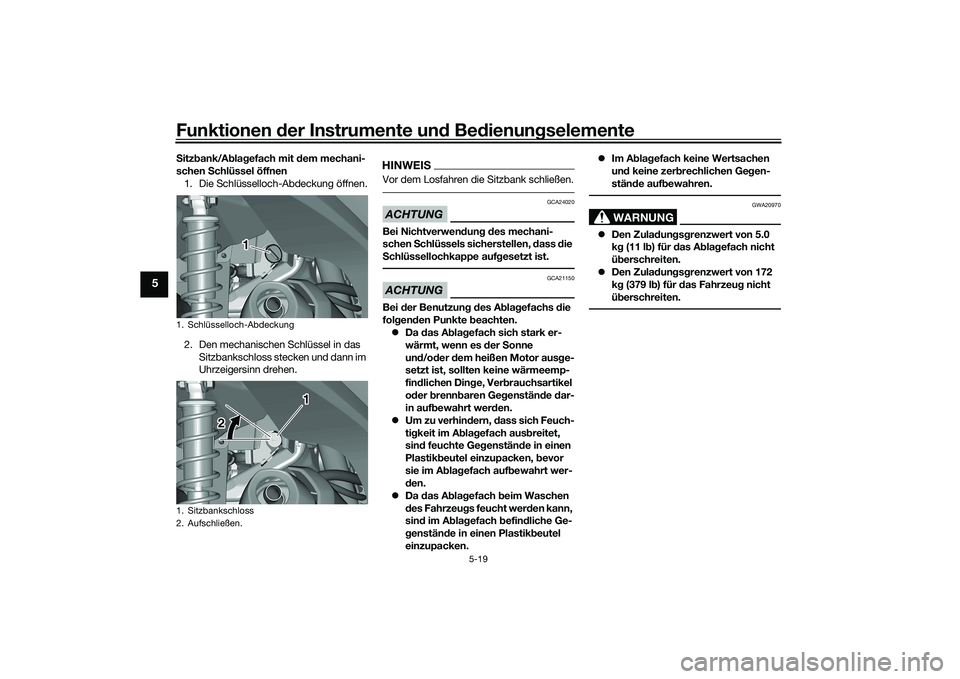

Funktionen der Instrumente und Bedienungselemente
5-19
5
Sitzbank/Ablagefach mit dem mechani-
schen Schlüssel öffnen
1. Die Schlüsselloch-Abdeckung öffnen.
2. Den mechanischen Schlüssel in das
Sitzbankschloss stecken und dann im
Uhrzeigersinn drehen.
HINWEISVor dem Losfahren die Sitzbank schließen.ACHTUNG
GCA24020
Bei Nichtverwendung des mechani-
schen Schlüssels sicherstellen, dass die
Schlüssellochkappe aufgesetzt ist.ACHTUNG
GCA21150
Bei der Benutzung des Ablagefachs die
folgenden Punkte beachten.
zDa das Ablagefach sich stark er-
wärmt, wenn es der Sonne
und/oder dem heißen Motor ausge-
setzt ist, sollten keine wärmeemp-
findlichen Dinge, Verbrauchsartikel
oder brennbaren Gegenstände dar-
in aufbewahrt werden.
zUm zu verhindern, dass sich Feuch-
tigkeit im Ablagefach ausbreitet,
sind feuchte Gegenstände in einen
Plastikbeutel einzupacken, bevor
sie im Ablagefach aufb
ewahrt wer-
den.
zDa das Ablagefach beim Waschen
des Fahrzeugs feucht werden kann,
sind im Ablagefach befindliche Ge-
genstände in einen Plastikbeutel
einzupacken.zIm Ablagefach keine Wertsachen
und keine zerbrechlichen Gegen-
stände aufbewahren.
WARNUNG
GWA20970
zDen Zuladungsgrenzwert von 5.0
kg (11 lb) für das Ablagefach nicht
überschreiten.
zDen Zuladungsgrenzwert von 172
kg (379 lb) für das Fahrzeug nicht
überschreiten.
1. Schlüsselloch-Abdeckung
1. Sitzbankschloss
2. Aufschließen.
1 1
1
2
UBX9G0G0.book Page 19 Wednesday, January 22, 2020 9:28 AM

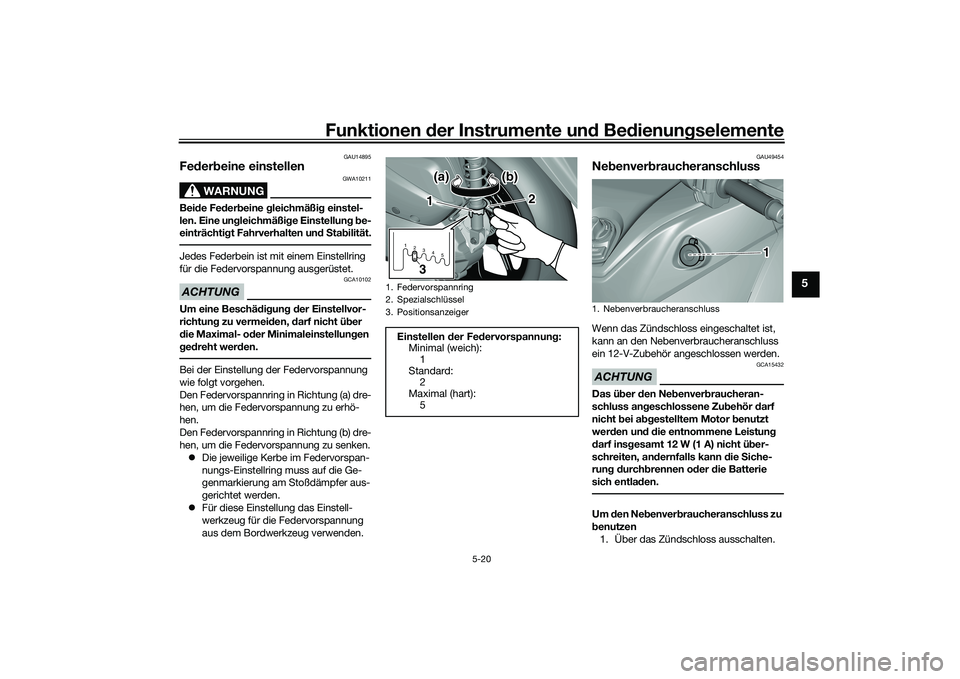

Funktionen der Instrumente und Bedienungselemente
5-20
5
GAU14895
Federbeine einstellen
WARNUNG
GWA10211
Beide Federbeine gleichmäßig einstel-
len. Eine ungleichmäßige Einstellung be-
einträchtigt Fahrverhalten und Stabilität.Jedes Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
Den Federvorspannring in Richtung (a) dre-
hen, um die Federvorspannung zu erhö-
hen.
Den Federvorspannring in Richtung (b) dre-
hen, um die Federvorspannung zu senken.
zDie jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.
zFür diese Einstellung das Einstell-
werkzeug für die Federvorspannung
aus dem Bordwerkzeug verwenden.
GAU49454
Nebenverbraucheranschluss Wenn das Zündschloss eingeschaltet ist,
kann an den Nebenverbraucheranschluss
ein 12-V-Zubehör angeschlossen werden.ACHTUNG
GCA15432
Das über den Nebenverbraucheran-
schluss angeschlossene Zubehör darf
nicht bei abgestelltem Motor benutzt
werden und die entnommene Leistung
darf insgesamt 12 W (1 A) nicht über-
schreiten, andernfalls kann die Siche-
rung durchbrennen oder die Batterie
sich entladen.Um den Nebenverbraucheranschluss zu
benutzen
1. Über das Zündschloss ausschalten.
1. Federvorspannring
2. Spezialschlüssel
3. Positionsanzeiger
Einstellen der Federvorspannung:
Minimal (weich):
1
Standard:
2
Maximal (hart):
51
2
3
4
5
1
2
3(a)
(a)
(b)(b)
(a) (b)
1. Nebenverbraucheranschluss
1
UBX9G0G0.book Page 20 Wednesday, January 22, 2020 9:28 AM

Funktionen der Instrumente und Bedienungselemente
5-21
5
2. Den Aufsatz des Nebenverbraucher-
anschlusses entfernen.
3. Das Zubehör ausschalten.
4. Den Zubehörstecker in den Nebenver-
braucheranschluss stecken.
5. Über das Zündschloss einschalten
und den Motor starten. (Siehe Seite
7-2.)
6. Das Zubehör einschalten.
WARNUNG
GWA14361
Zum Schutz vor elektrischem Schlag
oder Kurzschluss sicherstellen, dass der
Deckel montiert ist, wenn der Nebenver-
braucheranschluss nicht verwendet
wird.
GAU15306
SeitenständerDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
reg
elmäßig. Falls Störungen an diesem System festgestellt werden, das Fahr-
zeug umgehend von einer Yamaha-
Fachwerkstatt instand setzen lassen.
UBX9G0G0.book Page 21 Wednesday, January 22, 2020 9:28 AM

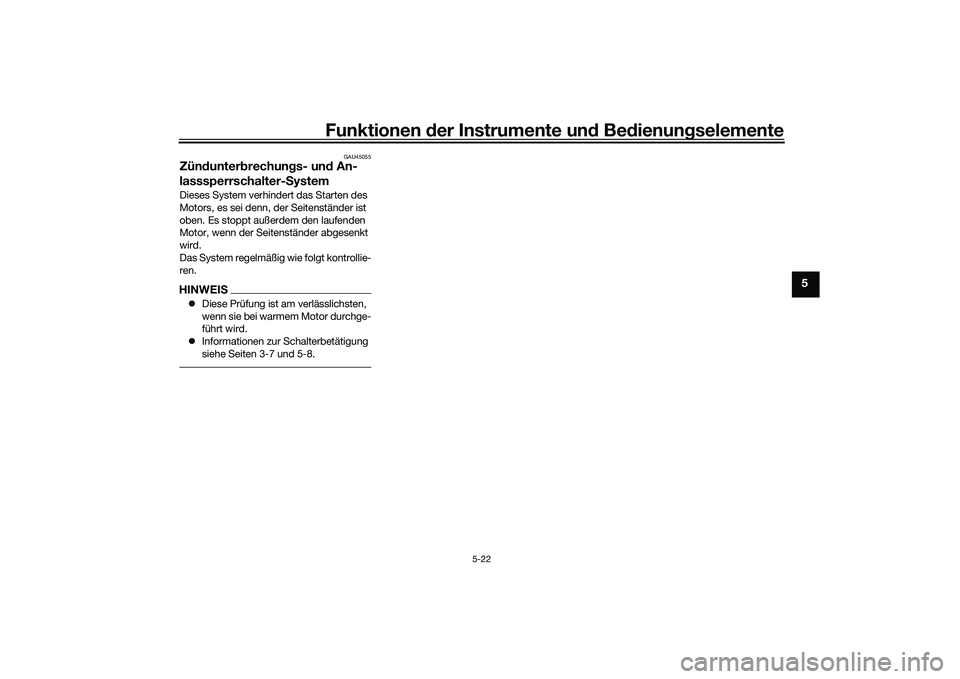

Funktionen der Instrumente und Bedienungselemente
5-22
5
GAU45055
Zündunterbrechungs- und An-
lasssperrschalter-SystemDieses System verhindert das Starten des
Motors, es sei denn, der Seitenständer ist
oben. Es stoppt außerdem den laufenden
Motor, wenn der Seitenständer abgesenkt
wird.
Das System regelmäßig wie folgt kontrollie-
ren.HINWEISzDiese Prüfung ist am verlässlichsten,
wenn sie bei warmem Motor durchge-
führt wird.
zInformationen zur Schalterbetätigung
siehe Seiten 3-7 und 5-8.
UBX9G0G0.book Page 22 Wednesday, January 22, 2020 9:28 AM

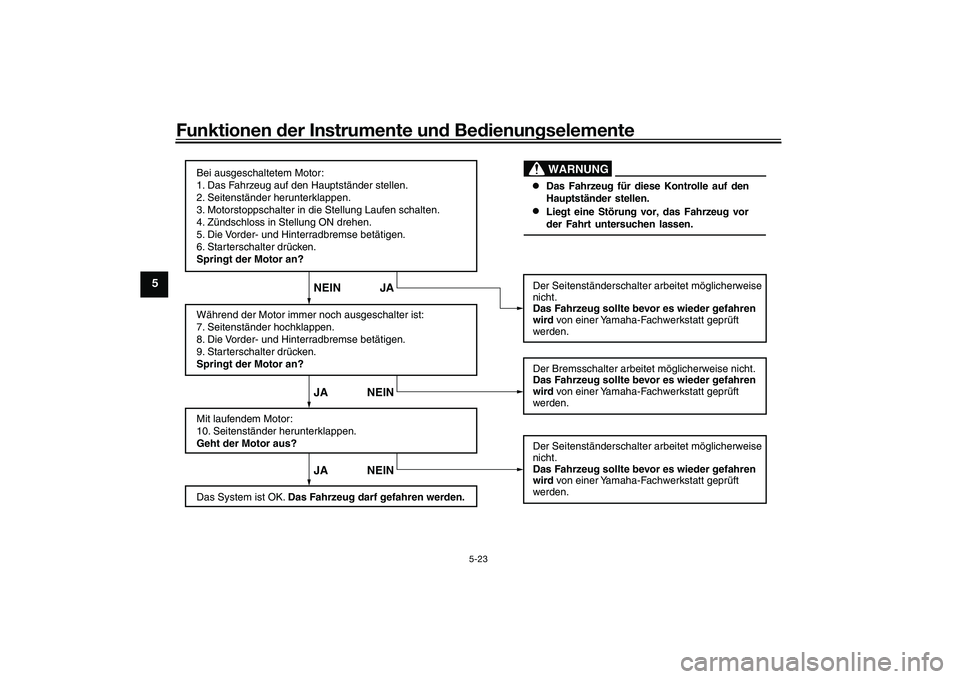

Funktionen der Instrumente und Bedienungselemente
5-23
5
Bei ausgeschaltetem Motor:
1. Das Fahrzeug auf den Hauptständer stellen.
2. Seitenständer herunterklappen.
3. Motorstoppschalter in die Stellung Laufen schalten.
4. Zündschloss in Stellung ON drehen.
5. Die Vorder- und Hinterradbremse betätigen.
6. Starterschalter drücken.
Springt der Motor an?
Während der Motor immer noch ausgeschalter ist:
7. Seitenständer hochklappen.
8. Die Vorder- und Hinterradbremse betätigen.
9. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
10. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Das Fahrzeug darf gefahren werden.Der Seitenständerschalter arbeitet möglicherweise
nicht.
Das Fahrzeug sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Bremsschalter arbeitet möglicherweise nicht.
Das Fahrzeug sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Seitenständerschalter arbeitet möglicherweise
nicht.
Das Fahrzeug sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN NEIN JA
WARNUNG
Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.

Liegt eine Störung vor, das Fahrzeug vor
der Fahrt untersuchen lassen.
UBX9G0G0.book Page 23 Wednesday, January 22, 2020 9:28 AM

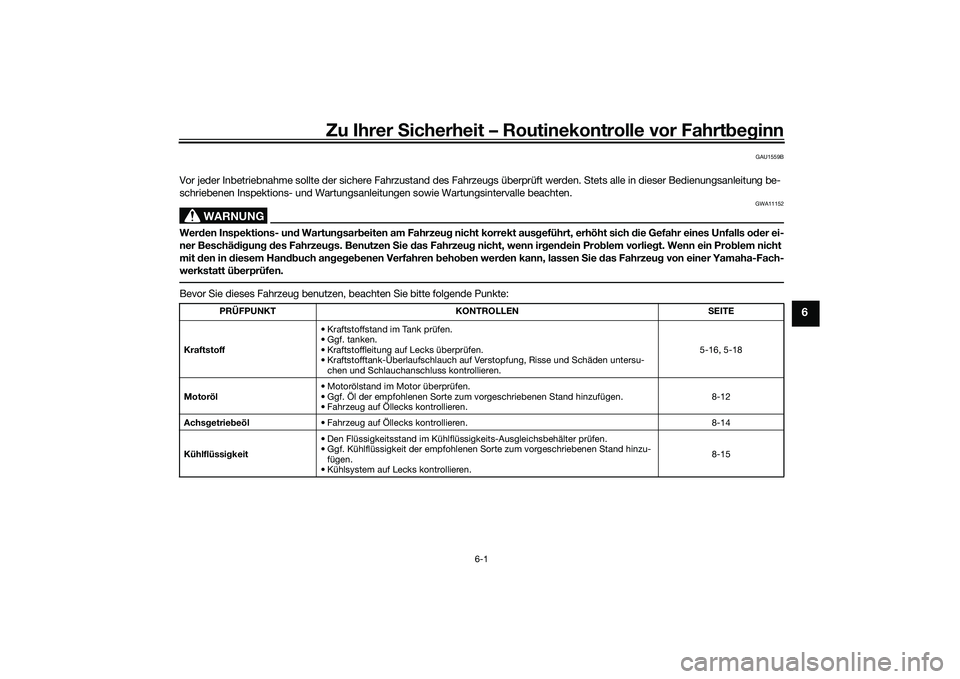

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
6-1
6
GAU1559B
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLENSEITE
Kraftstoff• Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Überlaufschlauch auf Verstopfung, Risse und Schäden untersu-
chen und Schlauchanschluss kontrollieren.5-16, 5-18
Motoröl• Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren.8-12
Achsgetriebeöl• Fahrzeug auf Öllecks kontrollieren. 8-14
Kühlflüssigkeit• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
• Kühlsystem auf Lecks kontrollieren.8-15
UBX9G0G0.book Page 1 Wednesday, January 22, 2020 9:28 AM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
6-2
6
Vo rderradbremse• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig-
keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.8-24, 8-25
Hinterradbremse• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig-
keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.8-24, 8-25
Gasdrehgriff• Sicherstellen, dass er reibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen.8-20, 8-27
Steuerungs-Seilzüge• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. schmieren.8-27
Räder und Reifen• Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.8-21, 8-23
Fußbremshebel• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. den Drehpunkt des Pedals schmieren.8-28
Bremshebel• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.8-27 PRÜFPUNKT KONTROLLENSEITE
UBX9G0G0.book Page 2 Wednesday, January 22, 2020 9:28 AM
