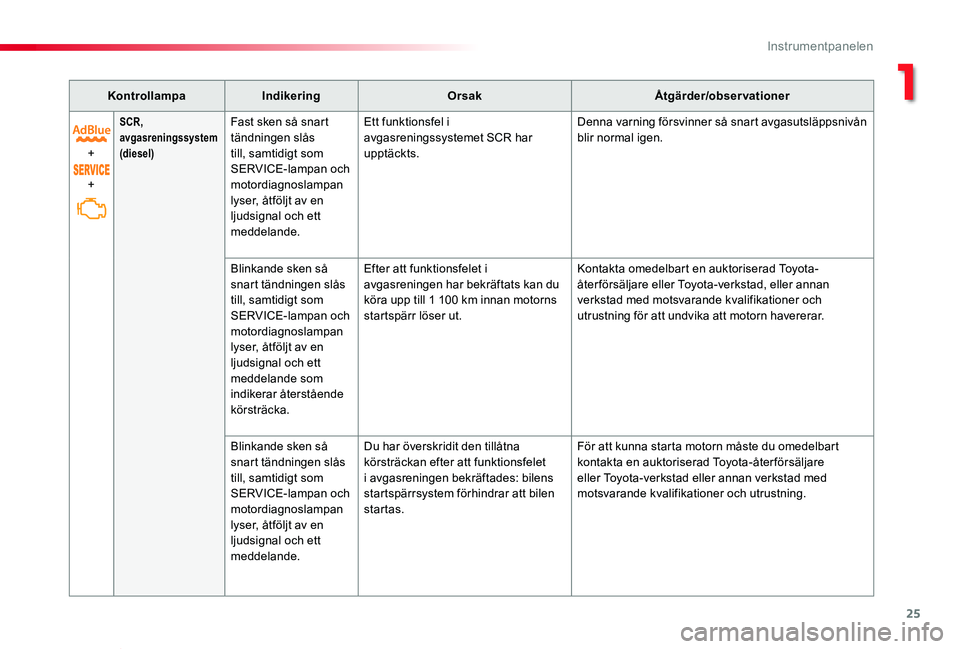

25
Proace verso_sv_Chap01_instruments-de-bord_ed01-2019
KontrollampaIndikeringOrsakÅtgärder/observationer
+
+
SCR, avgasreningssystem (diesel)
Fast sken så snart tändningen slås till, samtidigt som SERVICE-lampan och motordiagnoslampan lyser, åtföljt av en ljudsignal och ett meddelande.
Ett funktionsfel i avgasreningssystemet SCR har upptäckts.
Denna varning försvinner så snart avgasutsläppsnivån blir normal igen.
Blinkande sken så snart tändningen slås till, samtidigt som SERVICE-lampan och motordiagnoslampan lyser, åtföljt av en ljudsignal och ett meddelande som indikerar återstående körsträcka.
Efter att funktionsfelet i avgasreningen har bekräftats kan du köra upp till 1 100 km innan motorns startspärr löser ut.
Kontakta omedelbart en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning för att undvika att motorn havererar.
Blinkande sken så snart tändningen slås till, samtidigt som SERVICE-lampan och motordiagnoslampan lyser, åtföljt av en ljudsignal och ett meddelande.
Du har överskridit den tillåtna körsträckan efter att funktionsfelet i avgasreningen bekräftades: bilens startspärrsystem förhindrar att bilen startas.
För att kunna starta motorn måste du omedelbart kontakta en auktoriserad Toyota-åter försäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
1
Instrumentpanelen

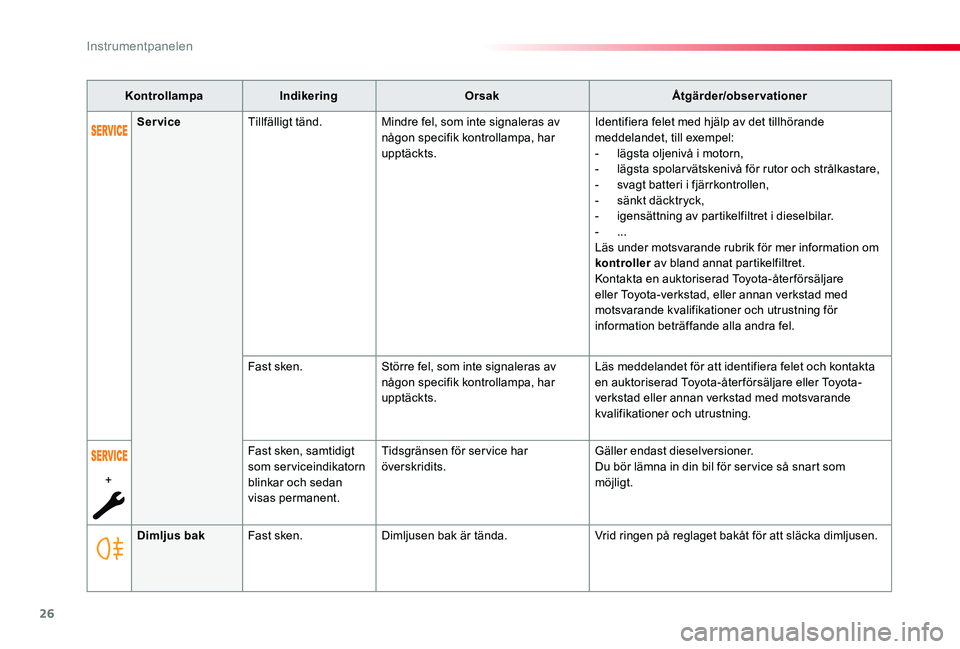

26
Proace verso_sv_Chap01_instruments-de-bord_ed01-2019
KontrollampaIndikeringOrsakÅtgärder/observationer
Dimljus bakFast sken.Dimljusen bak är tända.Vrid ringen på reglaget bakåt för att släcka dimljusen.
ServiceTillfälligt tänd.Mindre fel, som inte signaleras av någon specifik kontrollampa, har upptäckts.
Identifiera felet med hjälp av det tillhörande meddelandet, till exempel:- lägsta oljenivå i motorn,- lägsta spolarvätskenivå för rutor och strålkastare,- svagt batteri i fjärrkontrollen,- sänkt däcktryck,- igensättning av partikelfiltret i dieselbilar.- ...Läs under motsvarande rubrik för mer information om kontroller av bland annat partikelfiltret.Kontakta en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning för information beträffande alla andra fel.
Fast sken.Större fel, som inte signaleras av någon specifik kontrollampa, har upptäckts.
Läs meddelandet för att identifiera felet och kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
+
Fast sken, samtidigt som serviceindikatorn blinkar och sedan visas permanent.
Tidsgränsen för ser vice har överskridits.Gäller endast dieselversioner.Du bör lämna in din bil för ser vice så snart som möjligt.
Instrumentpanelen

27
Proace verso_sv_Chap01_instruments-de-bord_ed01-2019
KontrollampaIndikeringOrsakÅtgärder/observationer
Automatisk torkningFast sken.Torkarreglaget förs nedåt.Den automatiska torkningen av vindrutan är aktiverad.Koppla ur den automatiska torkningen genom att manövrera reglaget nedåt eller ställ torkarreglaget i ett annat läge.
Automatisk växling helljus/halvljus
Fast sken.Belysningsreglaget står i läget "AUTO" och funktionen är aktiverad.Helljuset tänds om ljusförhållandena och trafiksituationen medger detta.
Kameran som sitter upptill på vindrutan styr tändningen av helljuset baserat på ljusförhållandena och trafiksituationen.Läs under motsvarande rubrik för mer information om automatisk växling helljus/halvljus.
Stop & Star tFast sken.Om bilen har stannat (rödljus, stopp, köbildning), har Stop & Start-systemet ställt motorn i STOP-läge.
Kontrollampan släcks och motorn startar automatiskt igen i START-läget, när du vill köra iväg.
Blinkar några sekunder och släcks sedan.
STOP-läget är för tillfället inte tillgängligt.ellerSTART-läget aktiveras automatiskt.
Läs under motsvarande rubrik för mer information om Stop & Star t -systemet.
Dödavinkeln-varnareFast sken.Dödavinkeln-varnaren har aktiverats.Läs under motsvarande rubrik för mer information om dödavinkeln-varnaren.
1
Instrumentpanelen

28
Proace verso_sv_Chap01_instruments-de-bord_ed01-2019
Läs under motsvarande rubrik för mer information om belysningsreglaget.
KontrollampaIndikeringOrsakÅtgärder/observationer
Dimstrålkastare framFast sken.Dimstrålkastarna fram tänds med hjälp av belysningsreglagets vridreglage.
Vrid ringen på belysningsreglaget ett var v bakåt för att släcka dimstrålkastarna.
PositionsljusFast sken.Belysningsreglaget står i läget "Positionsljus".
Blinkers, vänsterBlinkar med ljudsignal.Belysningsreglaget förs nedåt.
Blinkers, högerBlinkar med ljudsignal.Belysningsreglaget förs uppåt.
HalvljusFast sken.Belysningsreglaget står i läget "Halvljus".
HelljusFast sken.Du drar belysningsreglaget mot dig.Dra på nytt i reglaget för att återgå till halvljus.
Lane Depar ture AlertFast sken.Körfilsvarningen har aktiverats.Körfilsvarningssystemet är påFör ytterligare information om Kör filsvarningen, se motsvarande avsnitt.
Instrumentpanelen

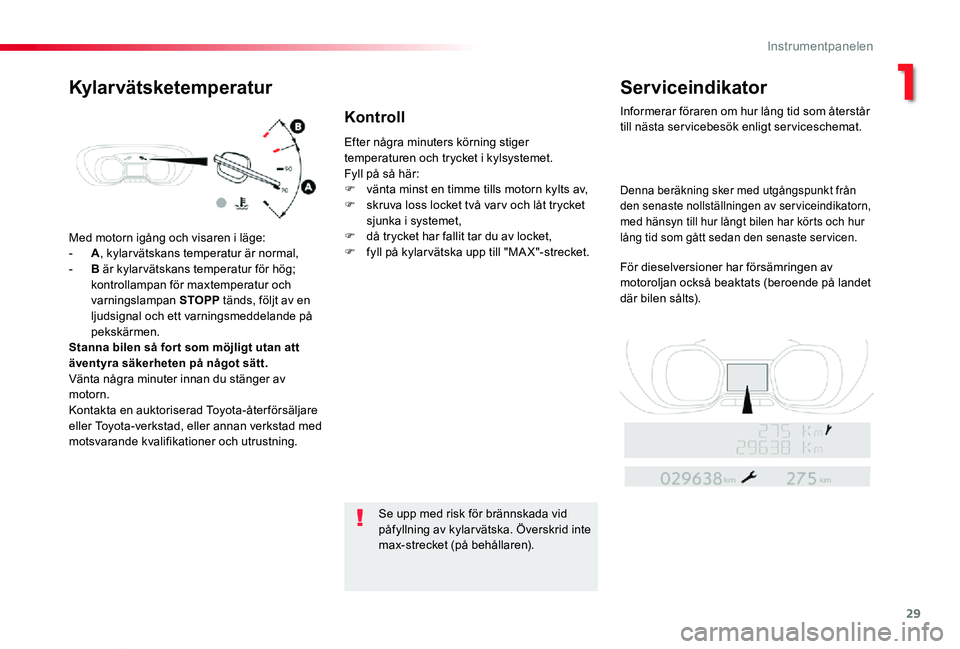

29
Proace verso_sv_Chap01_instruments-de-bord_ed01-2019
Med motorn igång och visaren i läge:
- A, kylarvätskans temperatur är normal,- B är kylarvätskans temperatur för hög; kontrollampan för maxtemperatur och varningslampan STOPP tänds, följt av en ljudsignal och ett varningsmeddelande på pekskärmen.Stanna bilen så for t som möjligt utan att äventyra säkerheten på något sätt.Vänta några minuter innan du stänger av motorn.Kontakta en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Efter några minuters körning stiger temperaturen och trycket i kylsystemet.Fyll på så här:F vänta minst en timme tills motorn kylts av,F skruva loss locket två var v och låt trycket sjunka i systemet,F då trycket har fallit tar du av locket,F fyll på kylarvätska upp till "MA X"-strecket.
Se upp med risk för brännskada vid påfyllning av kylarvätska. Överskrid inte
max-strecket (på behållaren).
KylarvätsketemperaturServiceindikator
Informerar föraren om hur lång tid som återstår till nästa servicebesök enligt serviceschemat.
Denna beräkning sker med utgångspunkt från den senaste nollställningen av serviceindikatorn, med hänsyn till hur långt bilen har körts och hur lång tid som gått sedan den senaste servicen.
För dieselversioner har försämringen av motoroljan också beaktats (beroende på landet där bilen sålts).
Kontroll
1
Instrumentpanelen

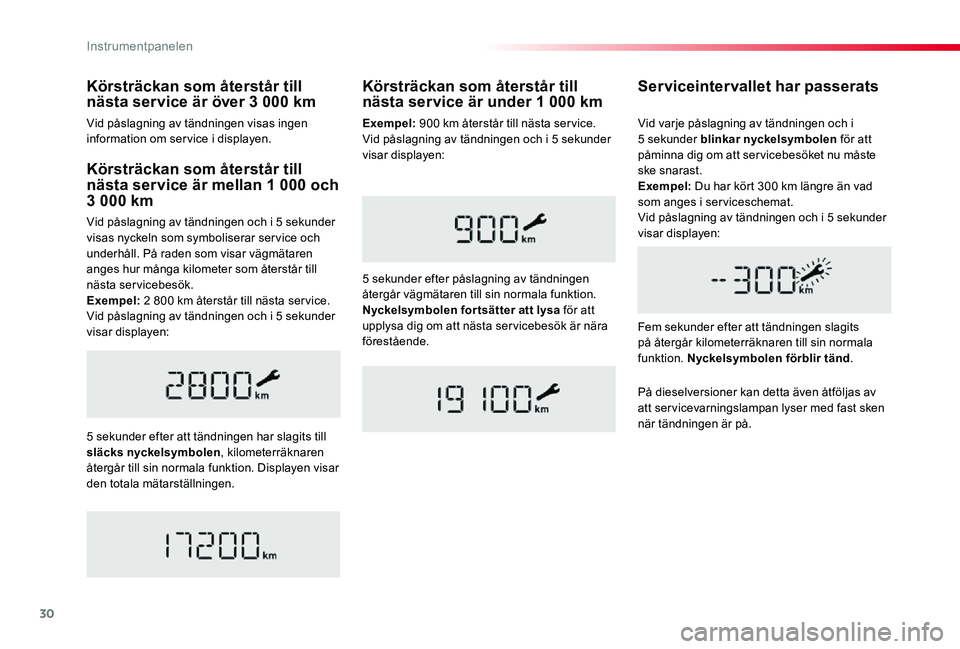

30
Proace verso_sv_Chap01_instruments-de-bord_ed01-2019
Körsträckan som återstår till nästa service är mellan 1 000 och 3 000 km
Vid påslagning av tändningen och i 5 sekunder visas nyckeln som symboliserar ser vice och underhåll. På raden som visar vägmätaren anges hur många kilometer som återstår till nästa servicebesök.Exempel: 2 800 km återstår till nästa ser vice.Vid påslagning av tändningen och i 5 sekunder visar displayen:
5 sekunder efter att tändningen har slagits till släcks nyckelsymbolen, kilometerräknaren återgår till sin normala funktion. Displayen visar den totala mätarställningen.
Serviceintervallet har passerats
Fem sekunder efter att tändningen slagits på återgår kilometerräknaren till sin normala funktion. Nyckelsymbolen förblir tänd.
Vid varje påslagning av tändningen och i 5 sekunder blinkar nyckelsymbolen för att påminna dig om att ser vicebesöket nu måste ske snarast.Exempel: Du har kört 300 km längre än vad som anges i serviceschemat.Vid påslagning av tändningen och i 5 sekunder visar displayen:
Körsträckan som återstår till nästa service är under 1 000 km
5 sekunder efter påslagning av tändningen återgår vägmätaren till sin normala funktion. Nyckelsymbolen fortsätter att lysa för att upplysa dig om att nästa ser vicebesök är nära förestående.
På dieselversioner kan detta även åtföljas av att servicevarningslampan lyser med fast sken när tändningen är på.
Körsträckan som återstår till nästa service är över 3 000 km
Vid påslagning av tändningen visas ingen information om ser vice i displayen.Exempel: 900 km återstår till nästa ser vice.Vid påslagning av tändningen och i 5 sekunder visar displayen:
Instrumentpanelen

31
Proace verso_sv_Chap01_instruments-de-bord_ed01-2019
Den återstående körsträckan kan vägas mot tidsfaktorn, med hänsyn till förarens körvanor.Nyckelsymbolen kan alltså även tändas först efter att bilen passerat den schemalagda tidsgränsen, i enlighet med biltillverkarens serviceschema.På dieselversioner kan skiftnyckeln eventuellt tändas tidigare än förväntat beroende på hur mycket motoroljan har försämrats (beroende på landet där bilen sålts).Slitaget på motoroljan beror på bilens körförhållanden.
Nollställning av serviceindikatornOm du måste koppla ur batteriet efter detta ingrepp ska du låsa bilen och vänta i minst fem minuter så att nollställningen hinner registreras.
Du kan när som helst se serviceinformationen.Efter varje servicebesök ska serviceindikatorn nollställas.Om du själv har utfört ser vicen på din bil slår du först av tändningen:
Visa serviceinformation
F Tryck på knappen och håll den intryckt.
F Slå på tändningen: kilometerräknaren på displayen börjar räkna ned.F När displayen visar "=0", släpper du knappen och nyckelsymbolen försvinner.
F Tryck på knappen.
Serviceinformationen visas i några sekunder och försvinner sedan.
1
Instrumentpanelen

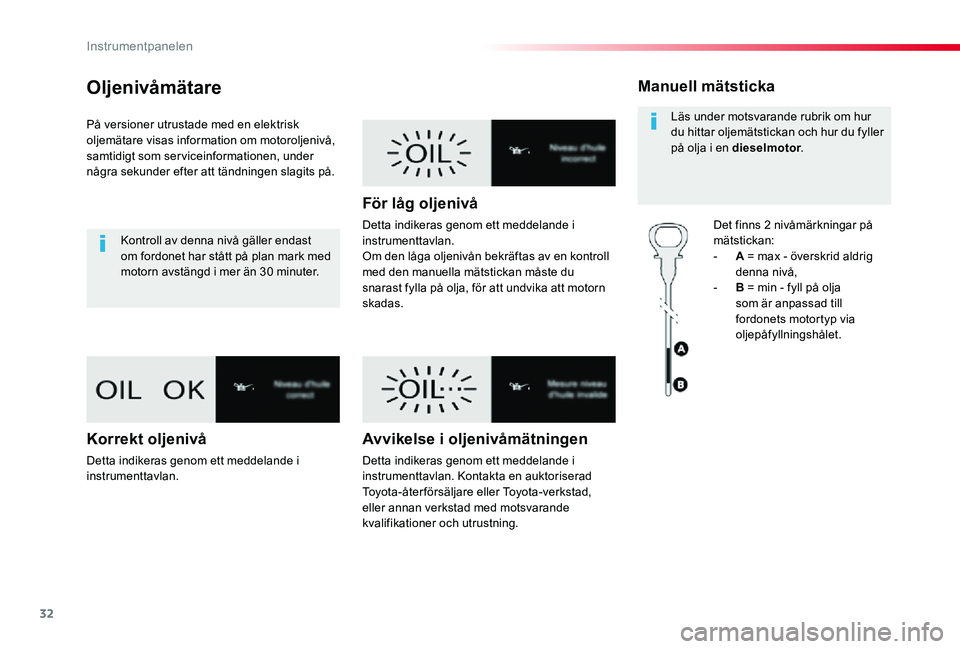

32
Proace verso_sv_Chap01_instruments-de-bord_ed01-2019
Oljenivåmätare
På versioner utrustade med en elektrisk oljemätare visas information om motoroljenivå, samtidigt som serviceinformationen, under några sekunder efter att tändningen slagits på.
Kontroll av denna nivå gäller endast om fordonet har stått på plan mark med motorn avstängd i mer än 30 minuter.
Korrekt oljenivå
Detta indikeras genom ett meddelande i instrumenttavlan.
För låg oljenivå
Detta indikeras genom ett meddelande i instrumenttavlan.Om den låga oljenivån bekräftas av en kontroll med den manuella mätstickan måste du snarast fylla på olja, för att undvika att motorn skadas.
Avvikelse i oljenivåmätningen
Detta indikeras genom ett meddelande i instrumenttavlan. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Manuell mätsticka
Det finns 2 nivåmärkningar på mätstickan:- A = max - överskrid aldrig denna nivå,- B = min - fyll på olja som är anpassad till fordonets motortyp via oljepåfyllningshålet.
Läs under motsvarande rubrik om hur du hittar oljemätstickan och hur du fyller på olja i en dieselmotor.
